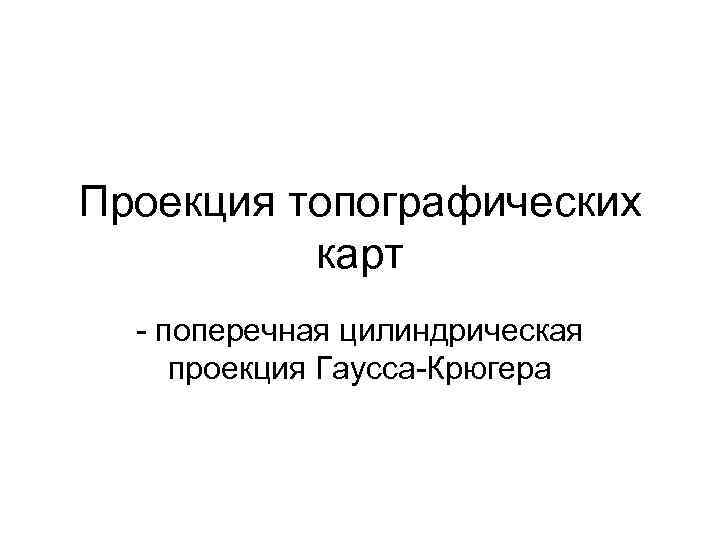

Проекция топографических карт - поперечная цилиндрическая проекция Гаусса-Крюгера

Проецирование • Проецирование поверхности земного эллипсоида осуществляется на боковую поверхность цилиндра. • Проецирование осуществляется по зонам, имеющим протяженность 60 долготы.

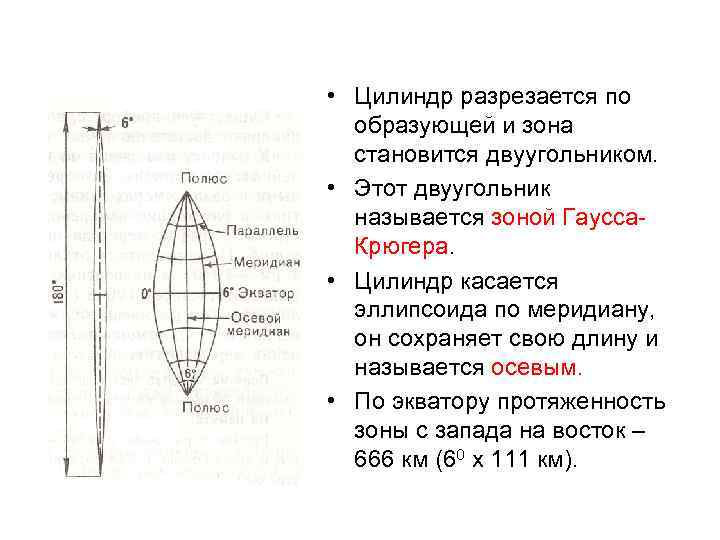

• Цилиндр разрезается по образующей и зона становится двуугольником. • Этот двуугольник называется зоной Гаусса. Крюгера. • Цилиндр касается эллипсоида по меридиану, он сохраняет свою длину и называется осевым. • По экватору протяженность зоны с запада на восток – 666 км (60 х 111 км).

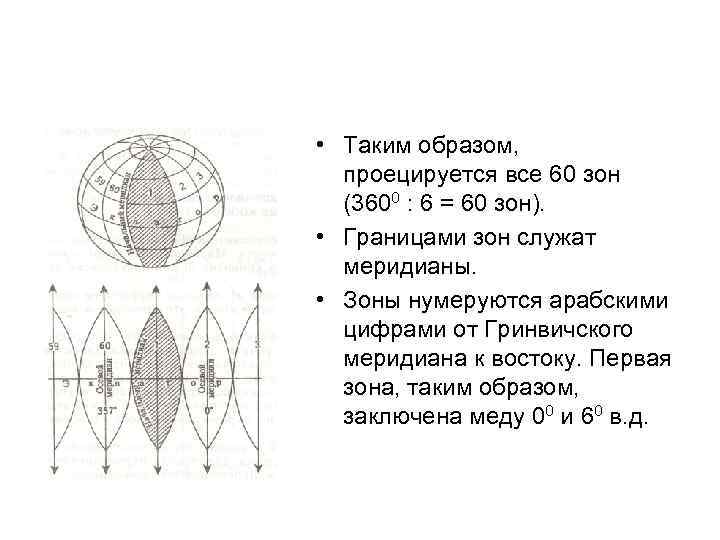

• Таким образом, проецируется все 60 зон (3600 : 6 = 60 зон). • Границами зон служат меридианы. • Зоны нумеруются арабскими цифрами от Гринвичского меридиана к востоку. Первая зона, таким образом, заключена меду 00 и 60 в. д.
