Проекционные аппараты Проекция получение увеличительного изображения

Проекционные аппараты

Проекция – получение увеличительного изображения Проекция различных объектов на экране или другой рассеивающей поверхности с помощью источника света и оптической системы. Проекционный аппарат «Волшебный фонарь»

От волшебного фонаря к мультикам. Как ученые веками придумывали анимацию Эмиль Рейно

«Подобает ли ученому заниматься магией? » Афанасий Кирхер Христиан Гюйгенс В 16 -17 веках ученые не брезговали занятиями «натуральной магией» .

Волшебный фонарь – это старинный прототип проекторов Работа волшебного фонаря Волшебный фонарь 19 века

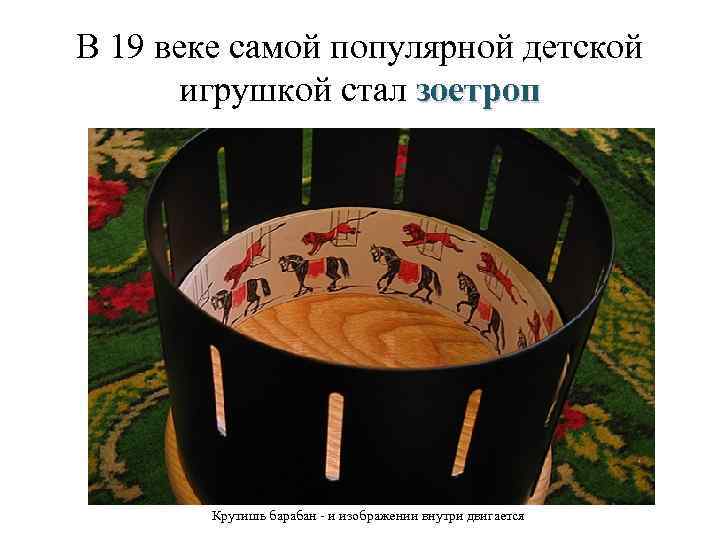

В 19 веке самой популярной детской игрушкой стал зоетроп Крутишь барабан - и изображении внутри двигается

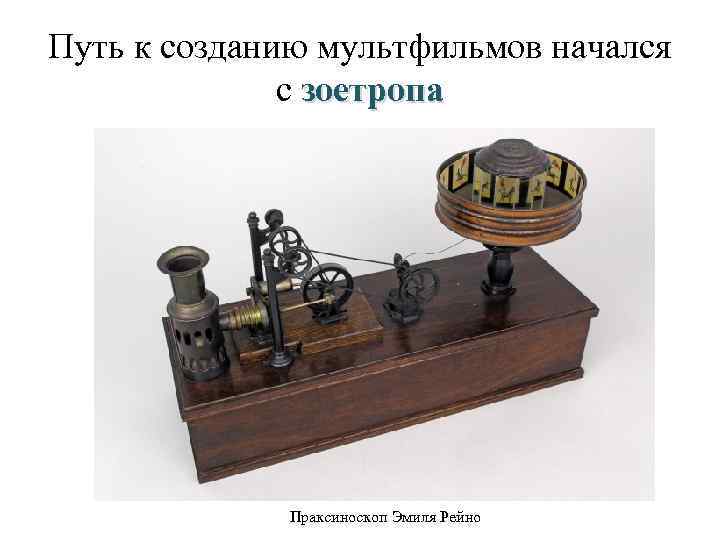

Путь к созданию мультфильмов начался с зоетропа Праксиноскоп Эмиля Рейно

В конце 19 века Эмиль Рейно поразил широкие массы своими первыми мультфильмами

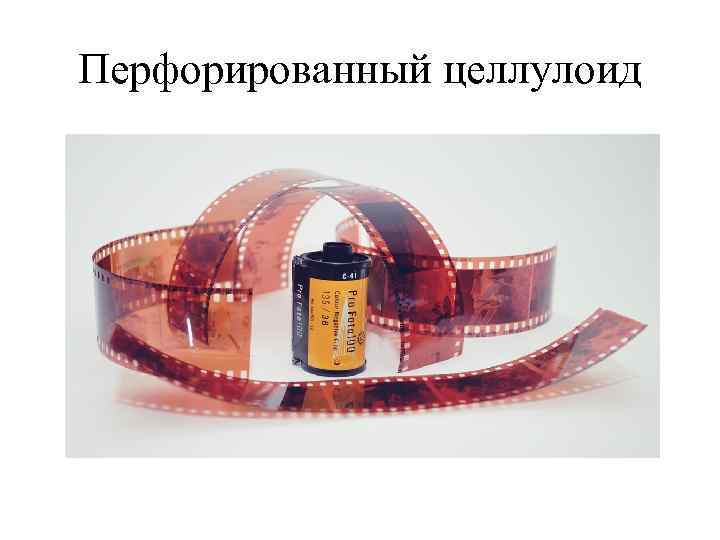

Перфорированный целлулоид

В 1928 году Уолт Дисней создал Микки Мауса и выпустил первый звуковой мультфильм «Пароходик Вилли» .

Проекционный аппарат Оптическое устройство, формирующее оптические изображения объектов на рассеивающей поверхности, служащей экранов Диапроекторы Эпидиаскопический проектор Эпипроекторы

Диапроектор Это разновидность проекционного аппарата для демонстрации диапозитивов, и других прозрачных носителей неподвижного изображения. Диапозитивная рамка Автоматический диапроектор Позитивное изображение

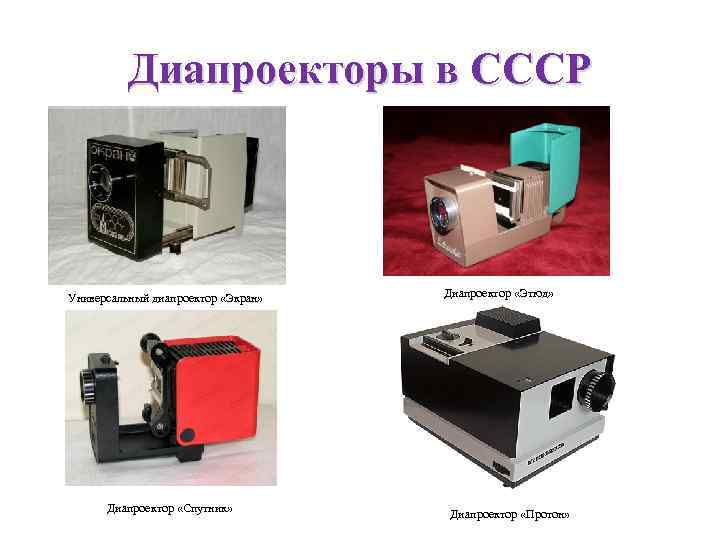

Диапроекторы в СССР Универсальный диапроектор «Экран» Диапроектор «Спутник» Диапроектор «Этюд» Диапроектор «Протон»

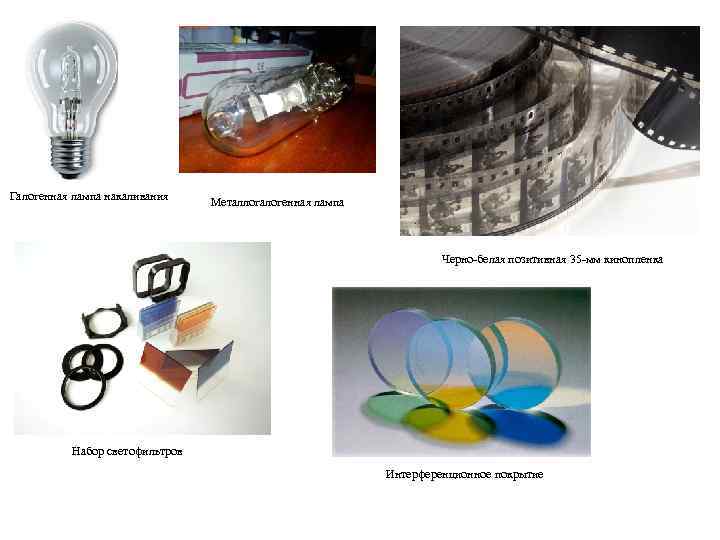

Галогенная лампа накаливания Металлогалогенная лампа Черно-белая позитивная 35 -мм кинопленка Набор светофильтров Интерференционное покрытие

Графопроекторы Переносное или стационарное устройство, осуществляющее на отражающий экран диаскопическую или теневую ретропроекцию графических изображений, текста, плоских моделей. Основные преимущества: 1. Крупный масштаб экранного изображения; 2. проведение демонстрации без затемнения; 3. простота использования; 4. возможность показа изображений большой аудитории людей

Графопроектор «Орион» Графическая крышка предохраняет оптическую систему при транспортировке Складная проекционная стойка Линза обеспечивает равномерную яркость по всему экрану При перегреве или при поднятии верхней крышки, проектор автоматически отключается Переключение на запасную лампу при включенном проекторе

Мультимедиа - проекторы Представляет собой устройства для проецирования на экран изображений, передаваемых с компьютера или от источника видеосигнала: видеомагнитофона, видеокамеры, проигрывателя DVD-дисков

Схема проектора

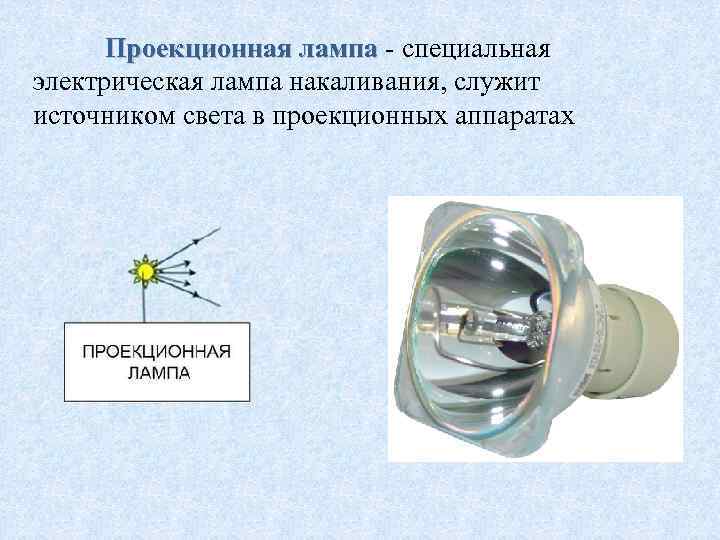

Проекционная лампа - специальная электрическая лампа накаливания, служит источником света в проекционных аппаратах

Конденсор – оптическая система, которая собирает Конденсор расходящиеся лучи, испускаемые проекционной лампой, и обеспечивает равномерное освещение объекта проекции. В проекционных аппаратах встречаются конденсоры, состоящие из двух или трех линз различного диаметра и кривизны поверхности.

Диапозитив - фотографическое цветное или чёрно. Диапозитив белое позитивное изображение на прозрачной основе (стекле или плёнке), рассматриваемое на просвет или проецируемое на экран.

Проекционный объектив – линзовая оптическая система для получения на экране увеличенного резкого изображения предмета. Основные характеристики объективов: фокусное расстояние, относительное отверстие. Объективы для проекционных аппаратов подразделяют на: v короткофокусные; v нормальные; v длиннофокусные.

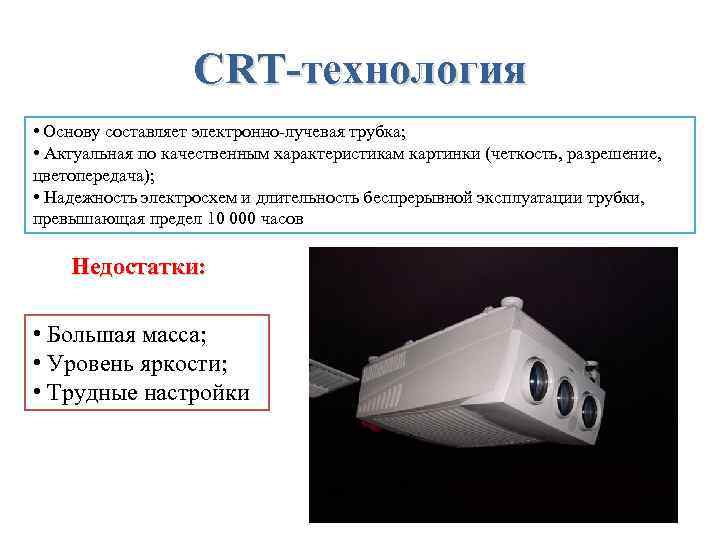

CRT-технология • Основу составляет электронно-лучевая трубка; • Актуальная по качественным характеристикам картинки (четкость, разрешение, цветопередача); • Надежность электросхем и длительность беспрерывной эксплуатации трубки, превышающая предел 10 000 часов Недостатки: • Большая масса; • Уровень яркости; • Трудные настройки

Принцип работы CRT-технологий Ход лучей проектора

LCD-технология o Преимущества: o Для создания картинки применяется просветная матрица; o небольшой вес; o можно использовать для экранов с большой диагональю; o картинка имеет идеальную геометрию; o простые настройки и эксплуатация; o высокая яркость. o Дорогостоящая лампа; o Недостатки: o низкая контрастность; o матрица имеет свойство со временем деградировать (стареть); o могут появляться “мертвые” пиксели; o за счет использования вентиляторов охлаждения, ощутимый шум агрегата.

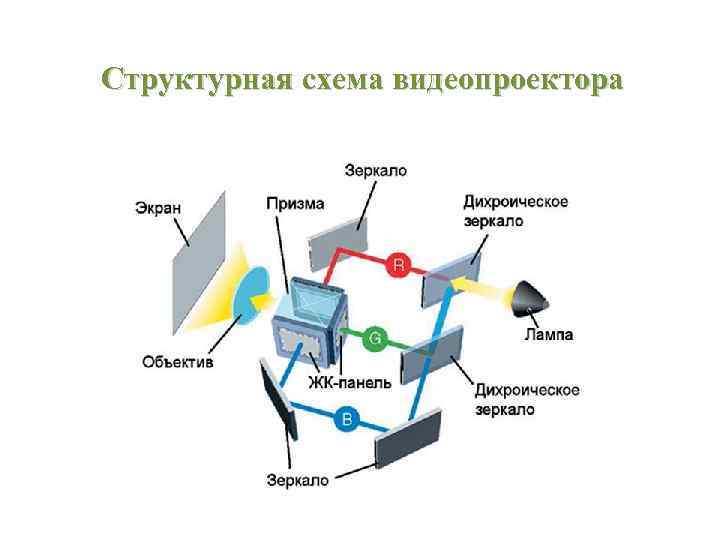

Структурная схема видеопроектора

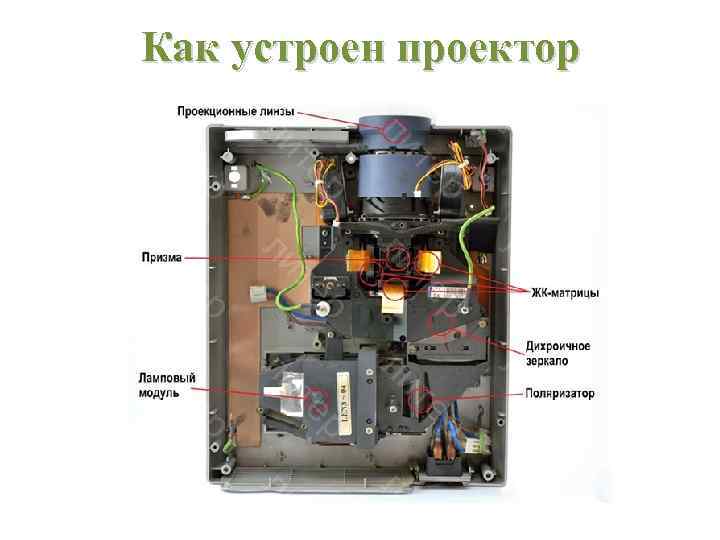

Как устроен проектор

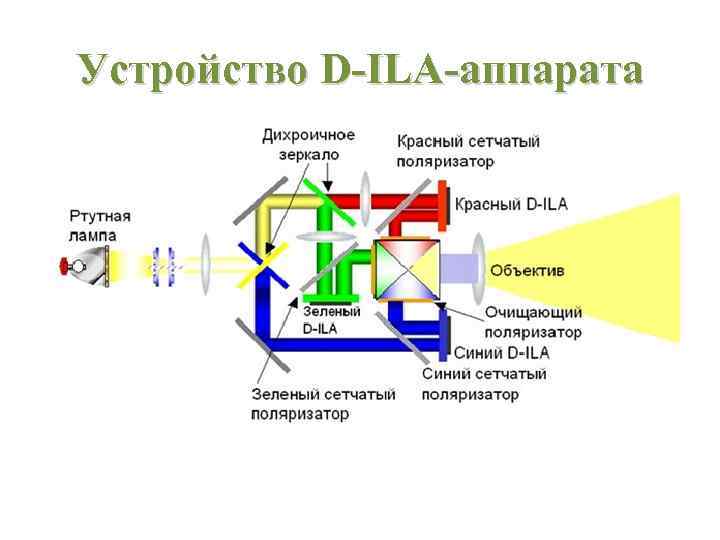

Устройство D-ILA-аппарата

DLP-проектор

Многократное переключение с белого цвета на черный Технология RGB Отделение других цветов от белого и черного при помощи цветового диска

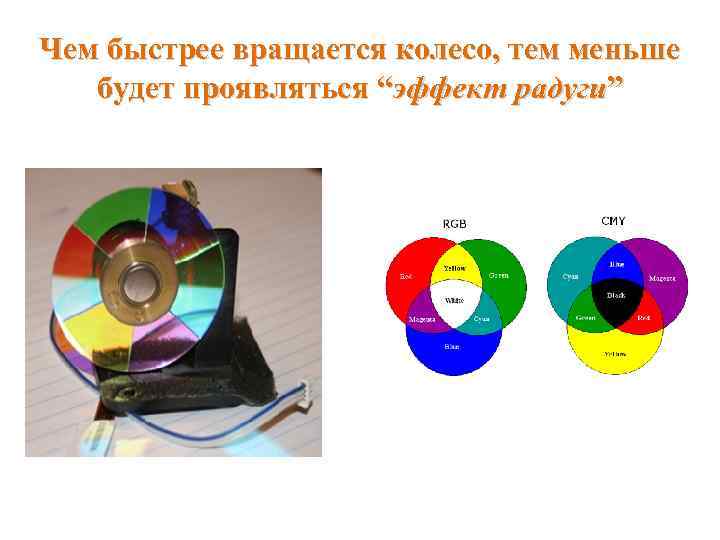

Чем быстрее вращается колесо, тем меньше будет проявляться “эффект радуги”

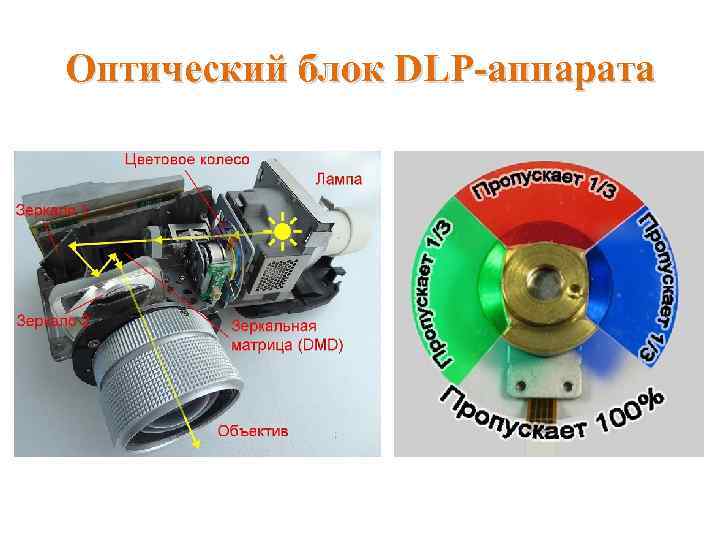

Оптический блок DLP-аппарата

Трехматричный DLP-проекционный аппарат Преимущества Недостатки Небольшая масса; При одноматричной конструкции заметен “эффект радуги” на картинке; Правильная геометрия; Долговечность матрицы; Дорогостоящая лампа; Используется для больших экранов; «Битые» пиксели Низкий шум; Высокая яркость

Лазерная технология 1. Хорошая фокусировка; 2. Возможность формирования изображения на любой поверхности; 3. Расчетный период работы равняется 20 000 часов; 4. Отличная яркость, не снижающаяся с течением времени; 5. Высокий уровень качества картинки

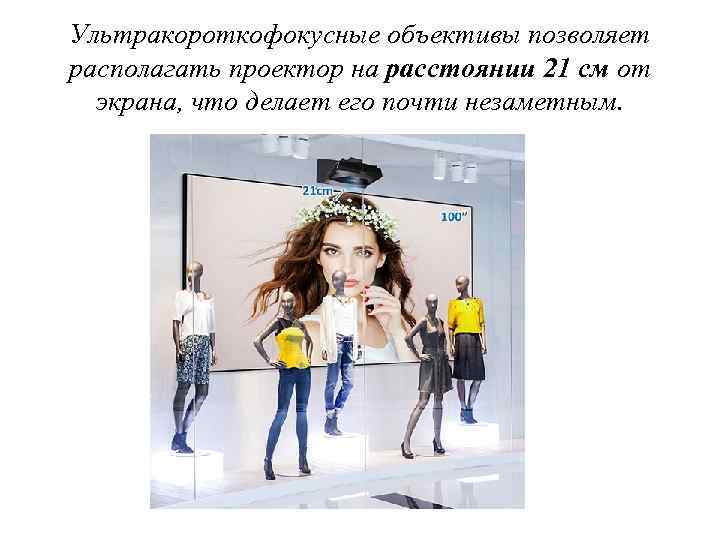

Ультракороткофокусные объективы позволяет располагать проектор на расстоянии 21 см от экрана, что делает его почти незаметным.

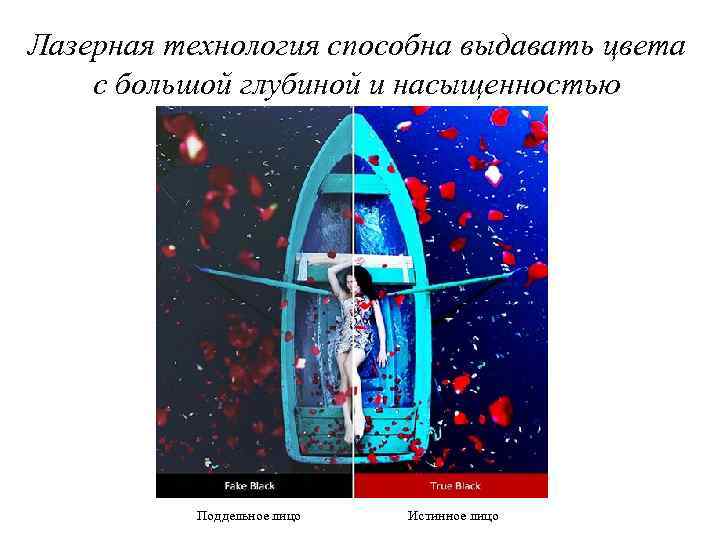

Лазерная технология способна выдавать цвета с большой глубиной и насыщенностью Поддельное лицо Истинное лицо

Использование лазерной технологии дает возможность проецировать цветную картинку с разрешением Full HD без деформации
