Проецирование в технической графике Понятия Виды проецирования Принципы

Проецирование в технической графике. Понятия. Виды проецирования. Принципы образования проекций. Понятие о видах на чертеже.

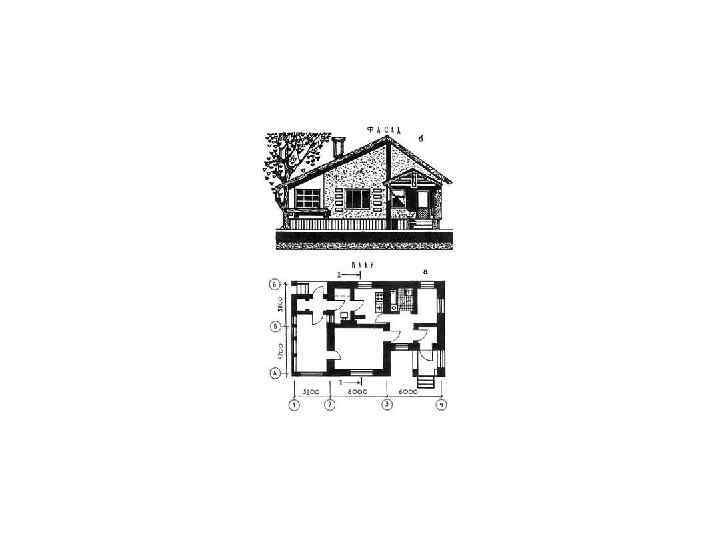

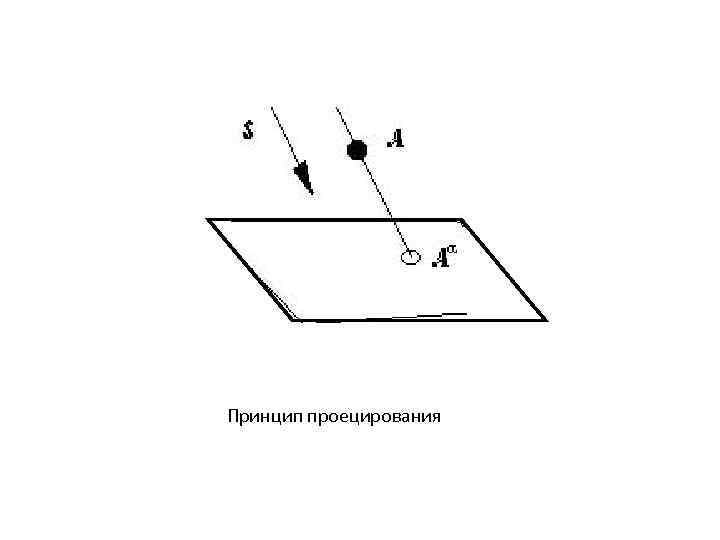

Принцип проецирования

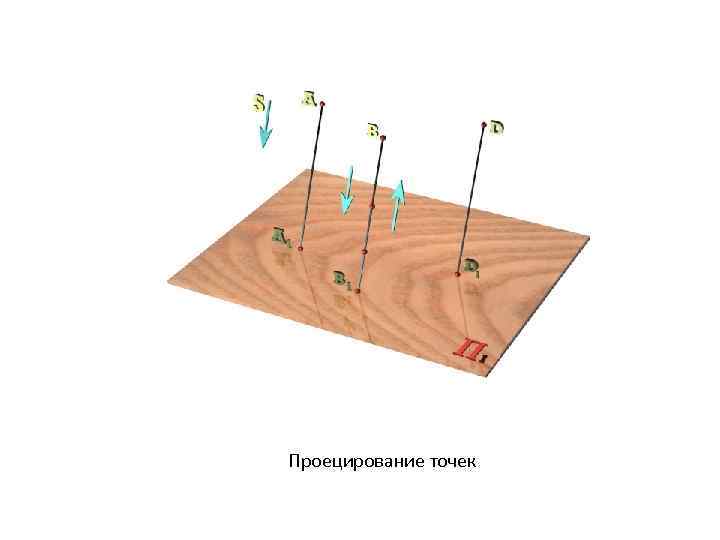

Проецирование точек

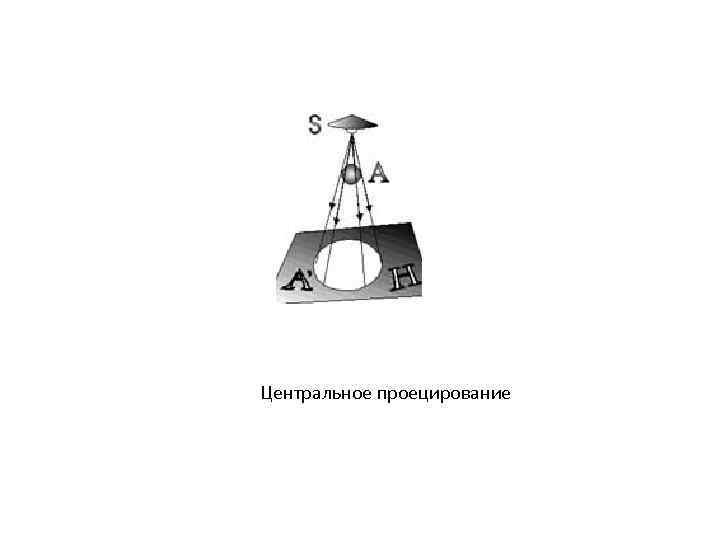

Центральное проецирование

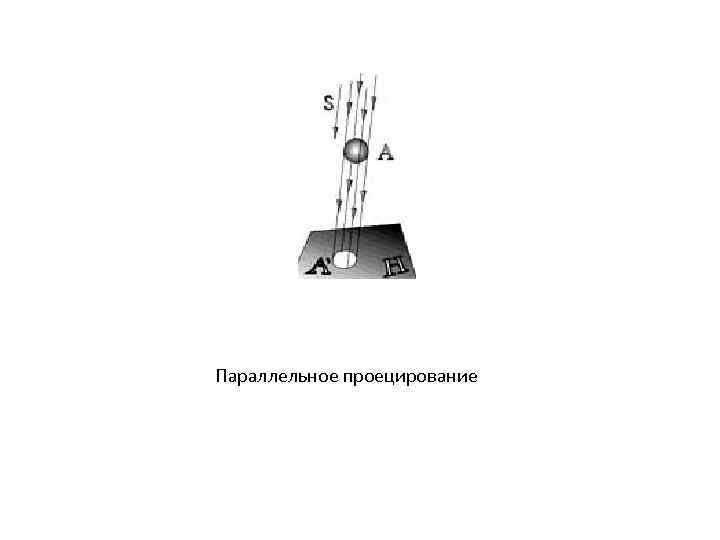

Параллельное проецирование

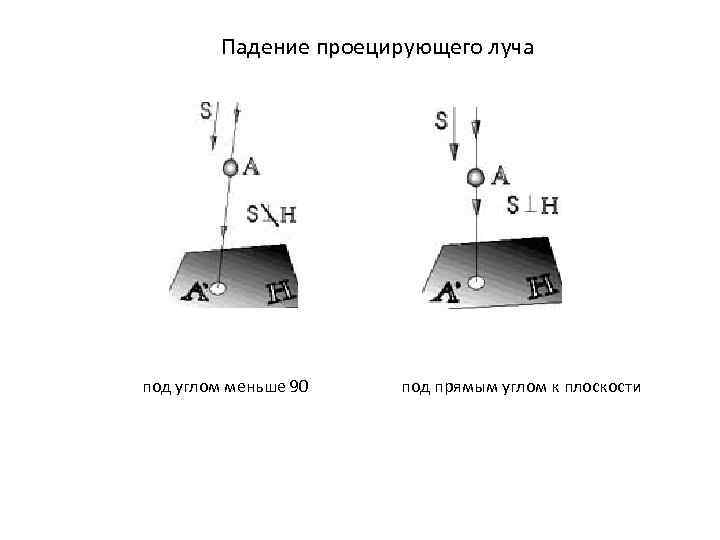

Падение проецирующего луча под углом меньше 90 под прямым углом к плоскости

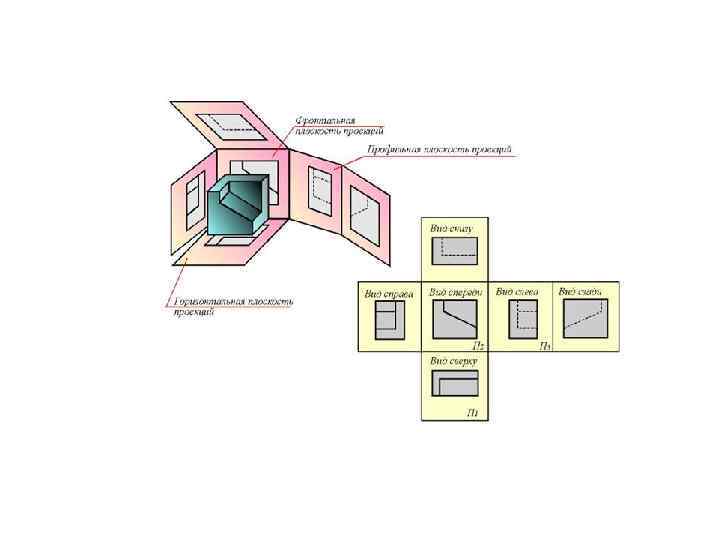

Ортогональное проецирование на плоскости проекций

Наглядное изображение Чертёж детали. На чертеже изображены три вида. Между видами на чертеже всегда существует проекционная связь

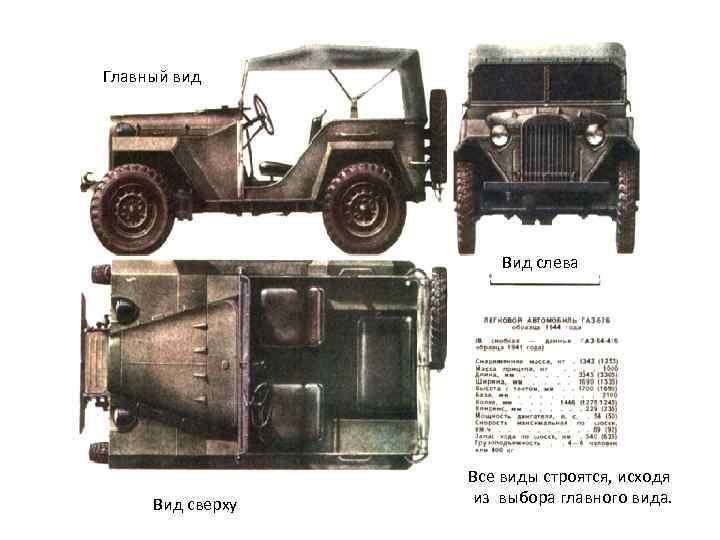

Главный вид Вид слева Вид сверху Все виды строятся, исходя из выбора главного вида.

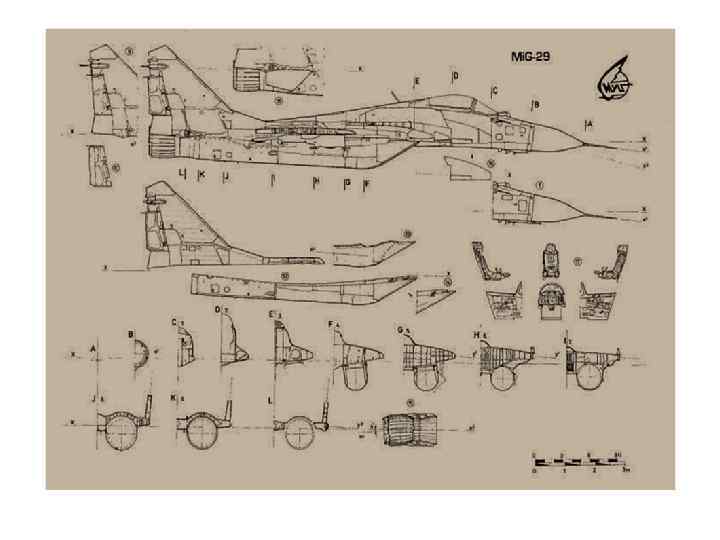

Три основных вида и дополнительный четвертый вид на чертеже военной техники.

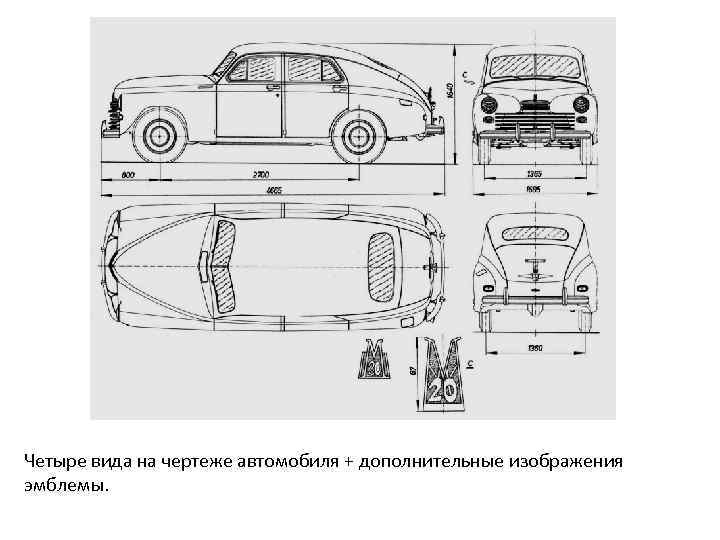

Четыре вида на чертеже автомобиля + дополнительные изображения эмблемы.

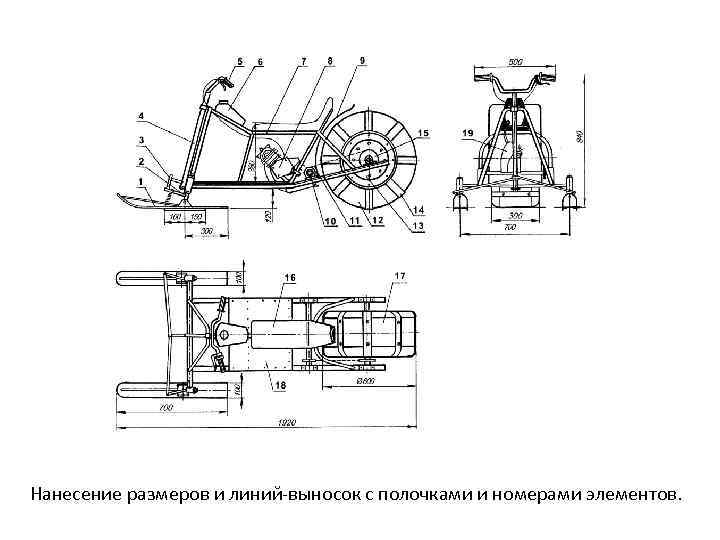

Нанесение размеров и линий-выносок с полочками и номерами элементов.

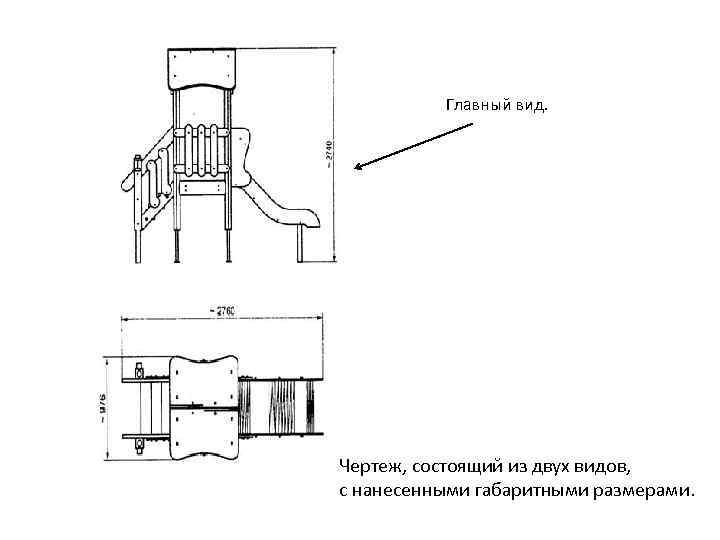

Главный вид. Чертеж, состоящий из двух видов, с нанесенными габаритными размерами.

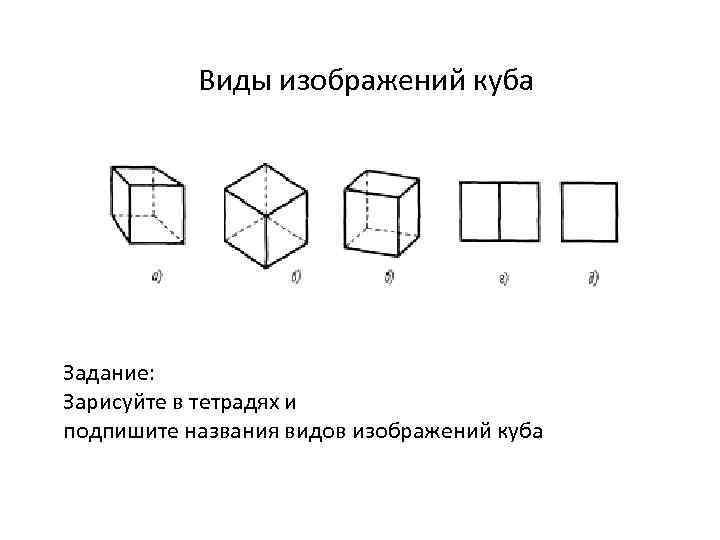

Виды изображений куба Задание: Зарисуйте в тетрадях и подпишите названия видов изображений куба

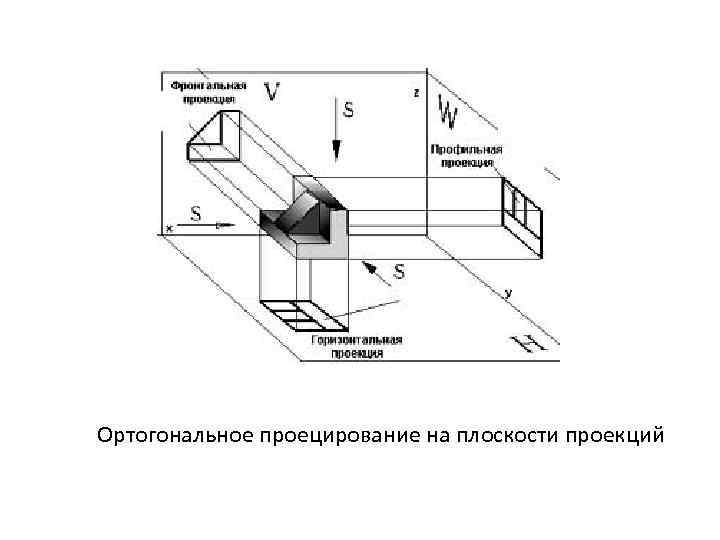

Ортогональное проецирование на плоскости проекций

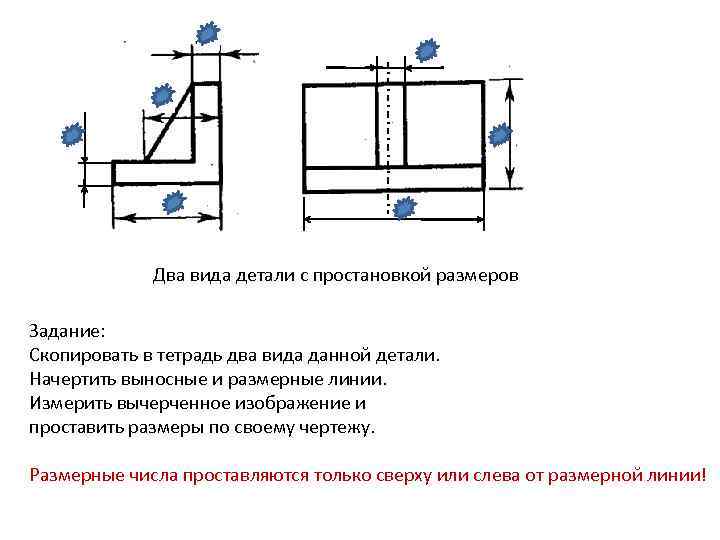

Два вида детали с простановкой размеров Задание: Скопировать в тетрадь два вида данной детали. Начертить выносные и размерные линии. Измерить вычерченное изображение и проставить размеры по своему чертежу. Размерные числа проставляются только сверху или слева от размерной линии!
