Producent armatury przemysłowej Z M Chemitex Sp

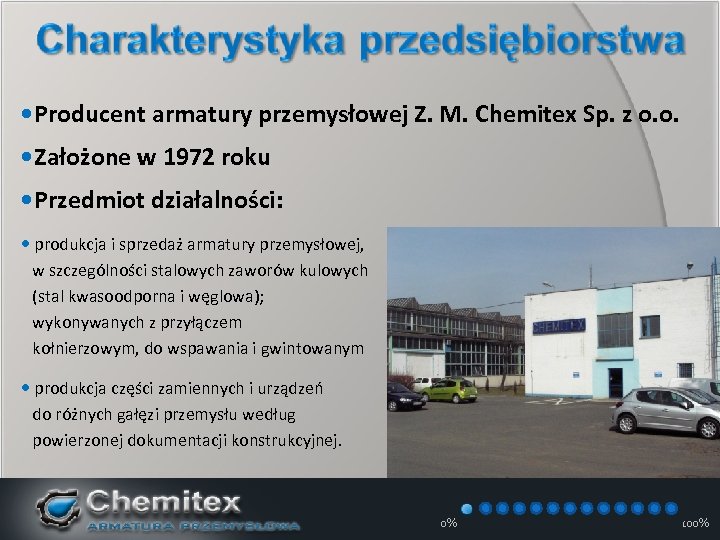

Producent armatury przemysłowej Z. M. Chemitex Sp. z o. o. Założone w 1972 roku Przedmiot działalności: produkcja i sprzedaż armatury przemysłowej, w szczególności stalowych zaworów kulowych (stal kwasoodporna i węglowa); wykonywanych z przyłączem kołnierzowym, do wspawania i gwintowanym produkcja części zamiennych i urządzeń do różnych gałęzi przemysłu według powierzonej dokumentacji konstrukcyjnej. 0% 100%

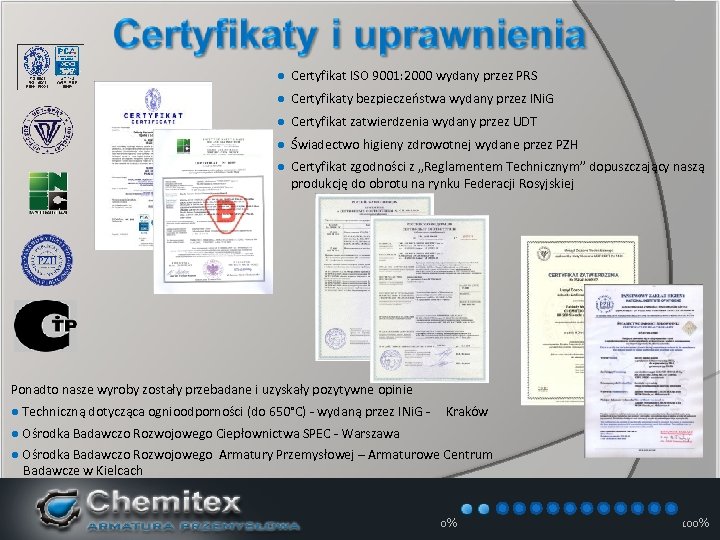

Certyfikat ISO 9001: 2000 wydany przez PRS Certyfikaty bezpieczeństwa wydany przez INi. G Certyfikat zatwierdzenia wydany przez UDT Świadectwo higieny zdrowotnej wydane przez PZH Certyfikat zgodności z „Reglamentem Technicznym” dopuszczający naszą produkcję do obrotu na rynku Federacji Rosyjskiej Ponadto nasze wyroby zostały przebadane i uzyskały pozytywne opinie Techniczną dotycząca ognioodporności (do 650°C) - wydaną przez INi. G - Kraków Ośrodka Badawczo Rozwojowego Ciepłownictwa SPEC - Warszawa Ośrodka Badawczo Rozwojowego Badawcze w Kielcach Armatury Przemysłowej – Armaturowe Centrum 0% 100%

0% 100%

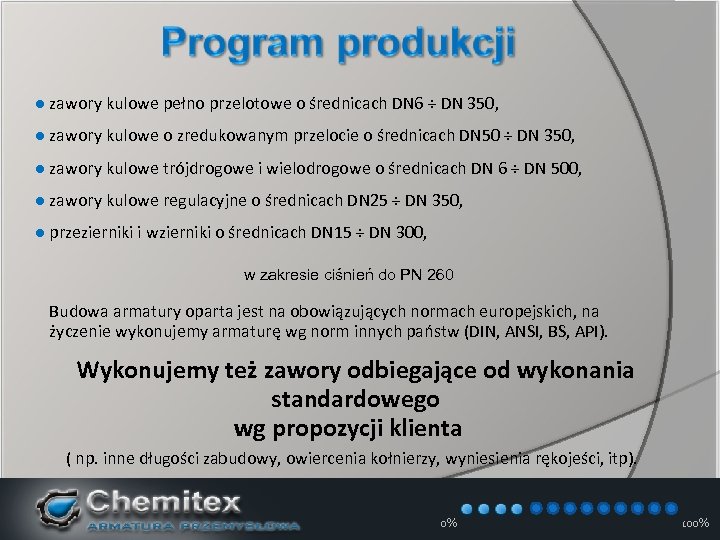

zawory kulowe pełno przelotowe o średnicach DN 6 ÷ DN 350, zawory kulowe o zredukowanym przelocie o średnicach DN 50 ÷ DN 350, zawory kulowe trójdrogowe i wielodrogowe o średnicach DN 6 ÷ DN 500, zawory kulowe regulacyjne o średnicach DN 25 ÷ DN 350, przezierniki i wzierniki o średnicach DN 15 ÷ DN 300, w zakresie ciśnień do PN 260 Budowa armatury oparta jest na obowiązujących normach europejskich, na życzenie wykonujemy armaturę wg norm innych państw (DIN, ANSI, BS, API). Wykonujemy też zawory odbiegające od wykonania standardowego wg propozycji klienta ( np. inne długości zabudowy, owiercenia kołnierzy, wyniesienia rękojeści, itp). 0% 100%

12 -3 -17 0% 100%

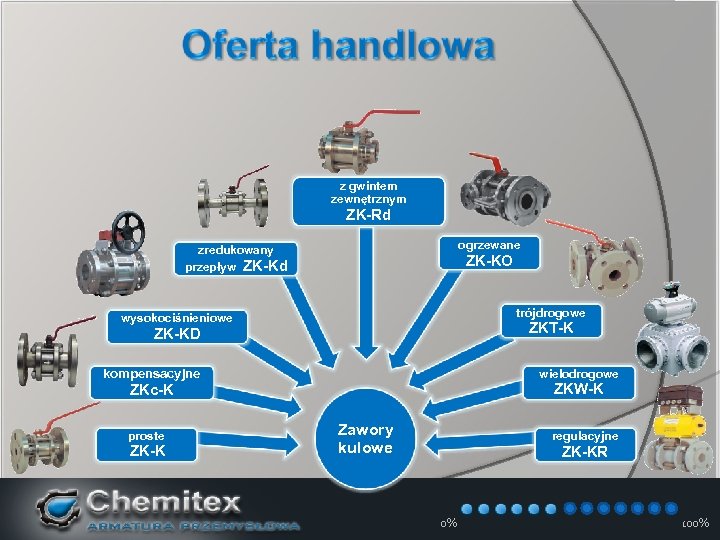

z gwintem zewnętrznym ZK-Rd ogrzewane zredukowany przepływ ZK-Kd ZK-KO trójdrogowe wysokociśnieniowe ZKT-K ZK-KD kompensacyjne ZK-K Zawory kulowe proste ZKc-K wielodrogowe 0% ZKW-K regulacyjne ZK-KR 100%

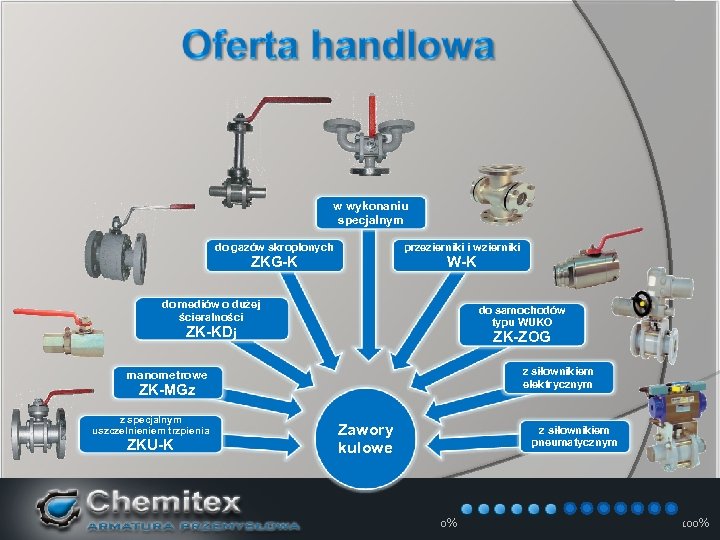

w wykonaniu specjalnym do gazów skroplonych przezierniki i wzierniki ZKG-K W-K do samochodów typu WUKO do mediów o dużej ścieralności ZK-KDj ZK-ZOG manometrowe ZKU-K Zawory kulowe z specjalnym uszczelnieniem trzpienia ZK-MGz 0% z siłownikiem elektrycznym z siłownikiem pneumatycznym 100%

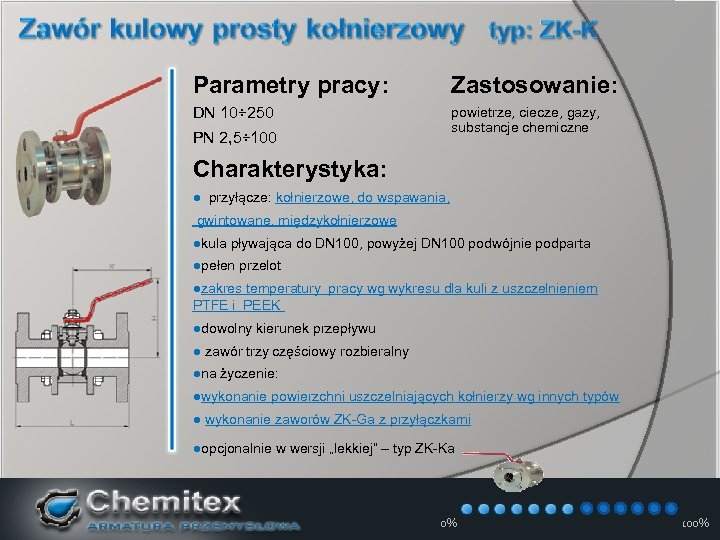

Parametry pracy: Zastosowanie: DN 10÷ 250 powietrze, ciecze, gazy, substancje chemiczne PN 2, 5÷ 100 Charakterystyka: przyłącze: kołnierzowe, do wspawania, gwintowane, międzykołnierzowe kula pływająca do DN 100, powyżej DN 100 podwójnie podparta pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK dowolny kierunek przepływu zawór trzy częściowy rozbieralny na życzenie: wykonanie powierzchni uszczelniających kołnierzy wg innych typów wykonanie zaworów ZK-Ga z przyłączkami opcjonalnie w wersji „lekkiej” – typ ZK-Ka 12 -3 -17 0% 100%

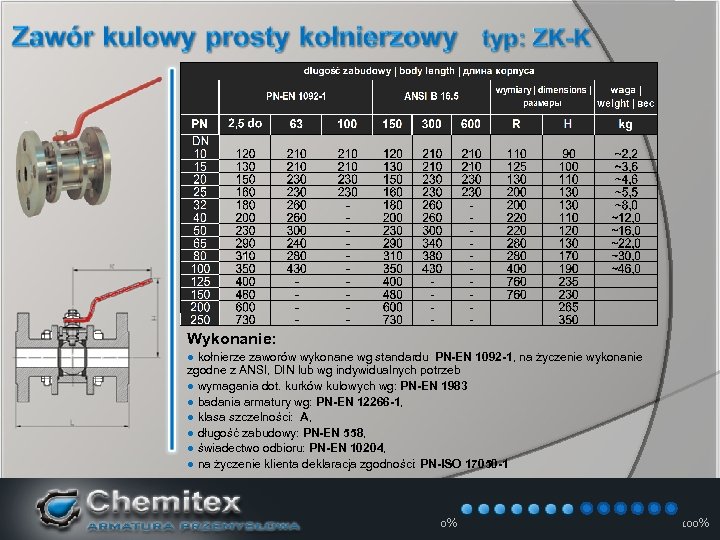

Wykonanie: kołnierze zaworów wykonane wg standardu PN-EN 1092 -1, na życzenie wykonanie zgodne z ANSI, DIN lub wg indywidualnych potrzeb wymagania dot. kurków kulowych wg: PN-EN 1983 badania armatury wg: PN-EN 12266 -1, klasa szczelności: A, długość zabudowy: PN-EN 558, świadectwo odbioru: PN-EN 10204, na życzenie klienta deklaracja zgodności: PN-ISO 17050 -1 12 -3 -17 0% 100%

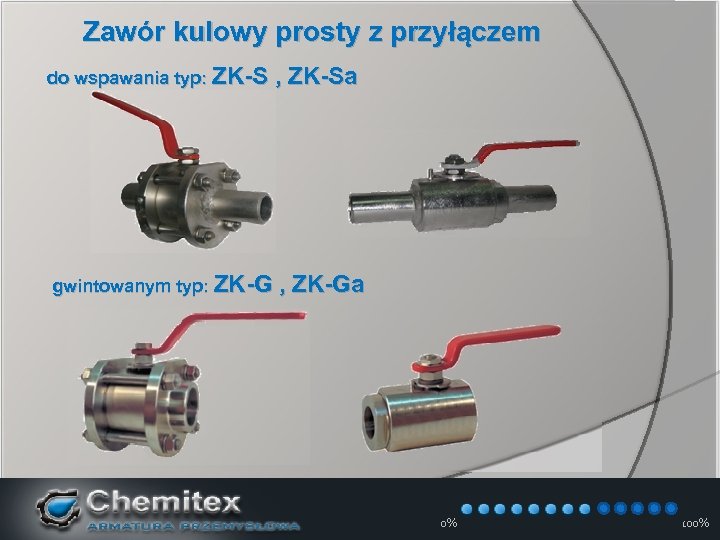

Zawór kulowy prosty z przyłączem do wspawania typ: ZK-S , ZK-Sa gwintowanym typ: ZK-G , ZK-Ga 12 -3 -17 0% 100%

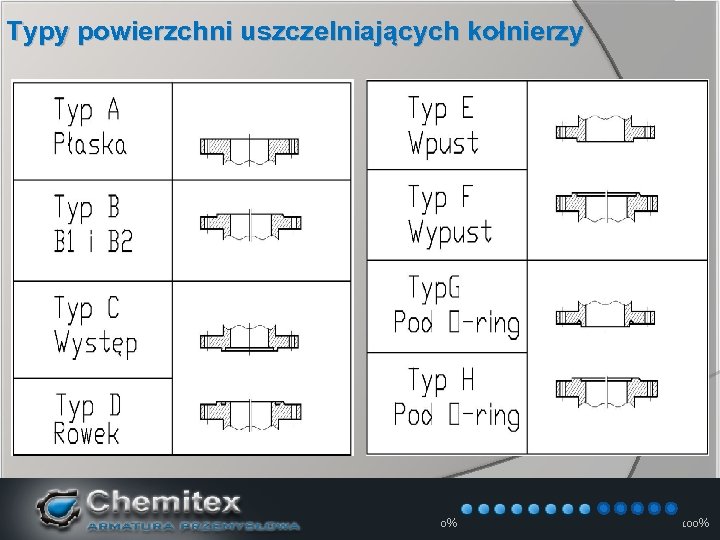

Typy powierzchni uszczelniających kołnierzy 12 -3 -17 0% 100%

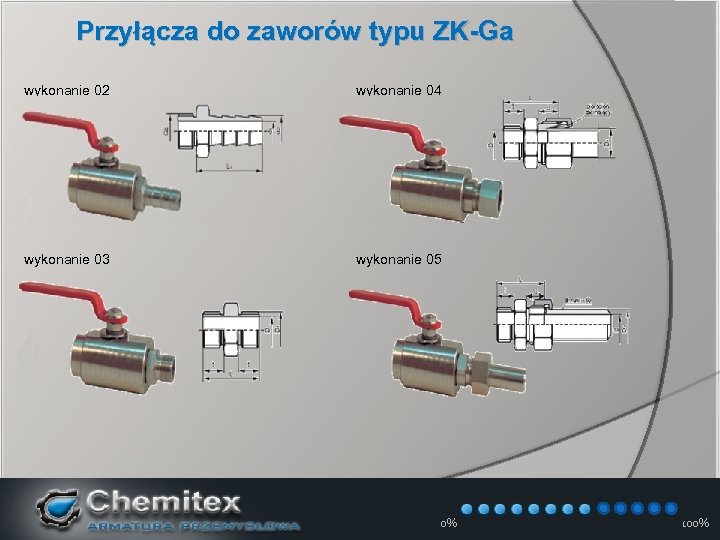

Przyłącza do zaworów typu ZK-Ga wykonanie 02 wykonanie 04 wykonanie 03 wykonanie 05 12 -3 -17 0% 100%

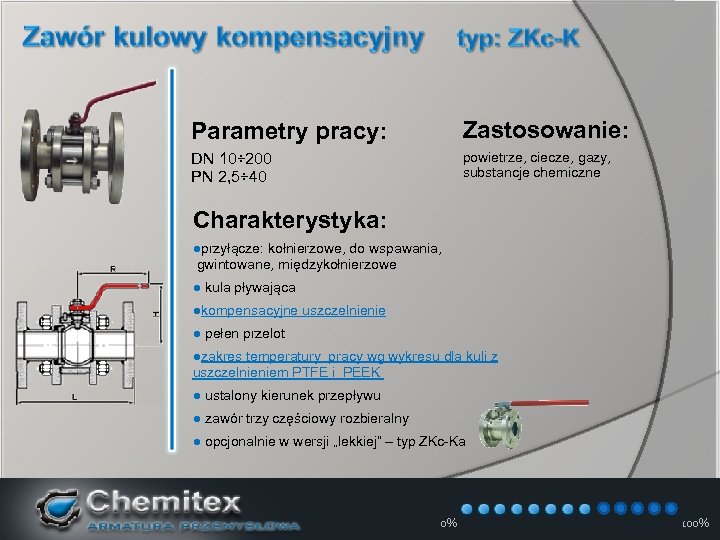

Parametry pracy: Zastosowanie: DN 10÷ 200 PN 2, 5÷ 40 powietrze, ciecze, gazy, substancje chemiczne Charakterystyka: przyłącze: kołnierzowe, do wspawania, gwintowane, międzykołnierzowe kula pływająca kompensacyjne uszczelnienie pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK ustalony kierunek przepływu zawór trzy częściowy rozbieralny opcjonalnie w wersji „lekkiej” – typ ZKc-Ka 12 -3 -17 0% 100%

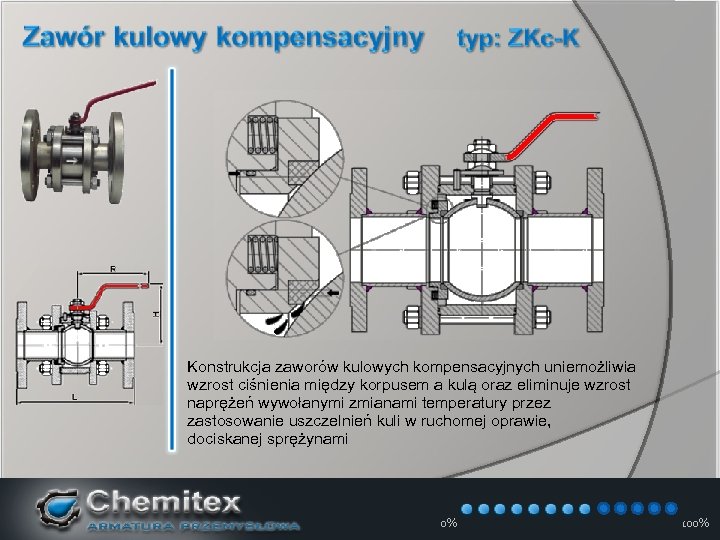

Konstrukcja zaworów kulowych kompensacyjnych uniemożliwia wzrost ciśnienia między korpusem a kulą oraz eliminuje wzrost naprężeń wywołanymi zmianami temperatury przez zastosowanie uszczelnień kuli w ruchomej oprawie, dociskanej sprężynami 12 -3 -17 0% 100%

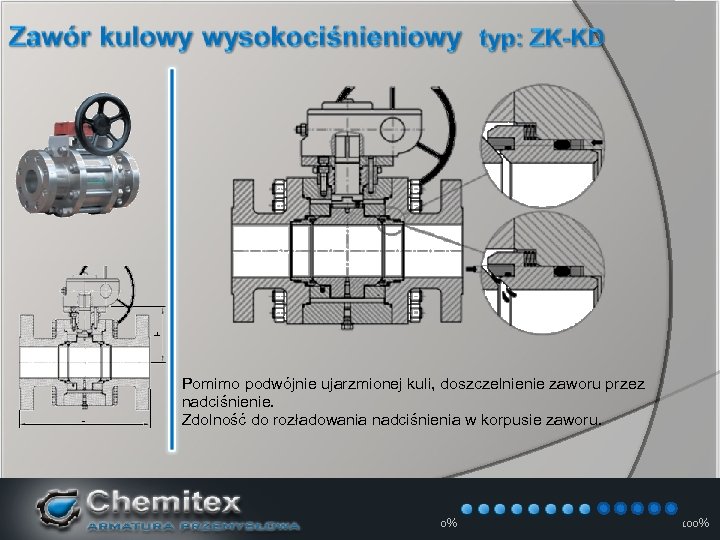

Parametry pracy: Zastosowanie: DN 15÷ 400 PN 63÷ 250 powietrze, ciecze, gazy, substancje chemiczne Charakterystyka: przyłącze: kołnierzowe, do wspawania, gwintowane zawór wysokociśnieniowy kula podwójnie podparta pełen przelot zdolność do rozładowywania nadciśnienia w korpusie zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK opcjonalnie od DN 80 możliwość wymiany trzpienia z uszczelnieniem bez obniżania ciśnienia w rurociągu 12 -3 -17 0% 100%

Pomimo podwójnie ujarzmionej kuli, doszczelnienie zaworu przez nadciśnienie. Zdolność do rozładowania nadciśnienia w korpusie zaworu. 12 -3 -17 0% 100%

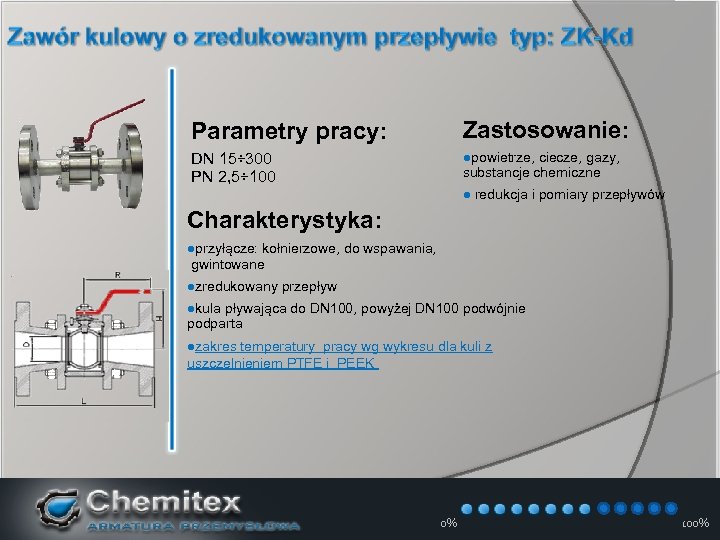

Parametry pracy: Zastosowanie: DN 15÷ 300 PN 2, 5÷ 100 powietrze, ciecze, gazy, substancje chemiczne redukcja i pomiary przepływów Charakterystyka: przyłącze: kołnierzowe, do wspawania, gwintowane zredukowany przepływ kula pływająca do DN 100, powyżej DN 100 podwójnie podparta zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK 12 -3 -17 0% 100%

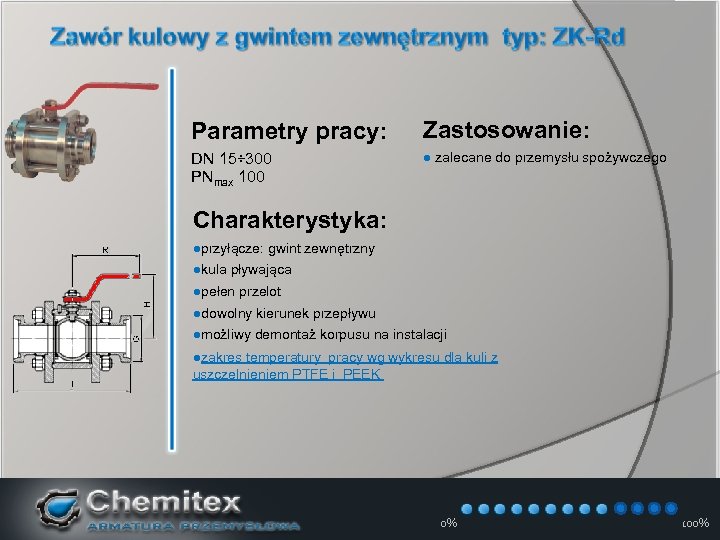

Parametry pracy: Zastosowanie: DN 15÷ 300 PNmax 100 zalecane do przemysłu spożywczego Charakterystyka: przyłącze: gwint zewnętrzny kula pływająca pełen przelot dowolny kierunek przepływu możliwy demontaż korpusu na instalacji zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK 12 -3 -17 0% 100%

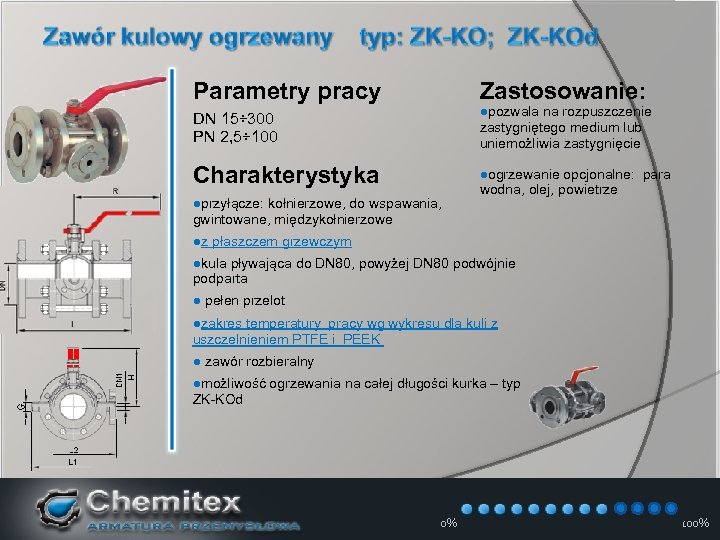

Parametry pracy Zastosowanie: pozwala na rozpuszczenie DN 15÷ 300 PN 2, 5÷ 100 zastygniętego medium lub uniemożliwia zastygnięcie Charakterystyka ogrzewanie opcjonalne: para przyłącze: kołnierzowe, do wspawania, wodna, olej, powietrze gwintowane, międzykołnierzowe z płaszczem grzewczym kula pływająca do DN 80, powyżej DN 80 podwójnie podparta pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK zawór rozbieralny możliwość ogrzewania na całej długości kurka – typ ZK-KOd 12 -3 -17 0% 100%

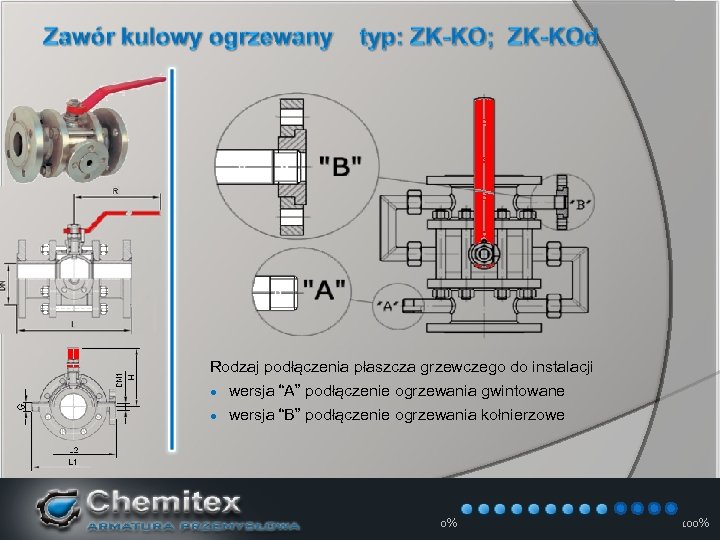

Rodzaj podłączenia płaszcza grzewczego do instalacji wersja “A” podłączenie ogrzewania gwintowane wersja “B” podłączenie ogrzewania kołnierzowe 12 -3 -17 0% 100%

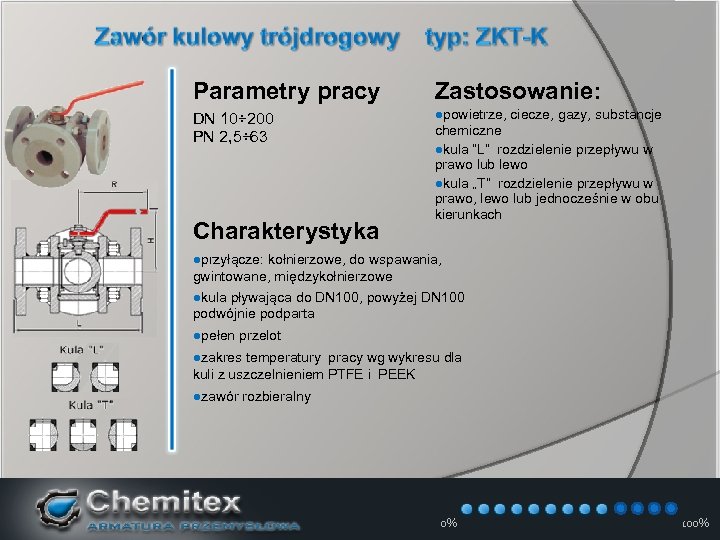

Parametry pracy Zastosowanie: DN 10÷ 200 PN 2, 5÷ 63 powietrze, ciecze, gazy, substancje Charakterystyka chemiczne kula ”L” rozdzielenie przepływu w prawo lub lewo kula „T” rozdzielenie przepływu w prawo, lewo lub jednocześnie w obu kierunkach przyłącze: kołnierzowe, do wspawania, gwintowane, międzykołnierzowe kula pływająca do DN 100, powyżej DN 100 podwójnie podparta pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK zawór rozbieralny 12 -3 -17 0% 100%

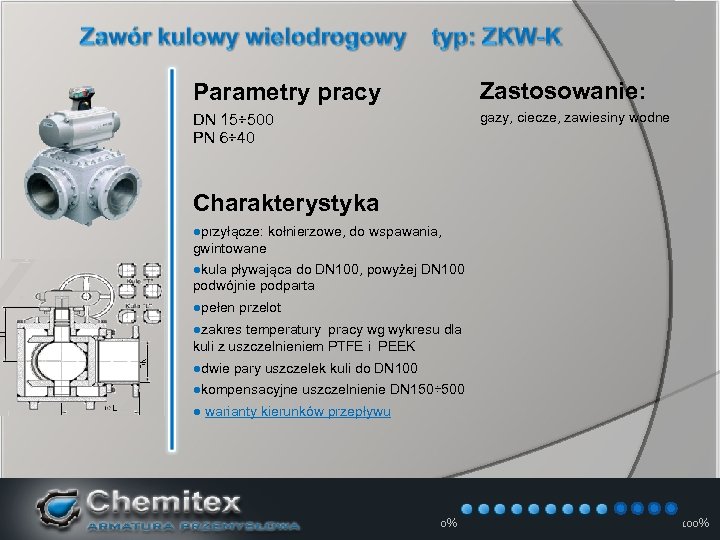

Parametry pracy Zastosowanie: DN 15÷ 500 PN 6÷ 40 gazy, ciecze, zawiesiny wodne Charakterystyka przyłącze: kołnierzowe, do wspawania, gwintowane kula pływająca do DN 100, powyżej DN 100 podwójnie podparta pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK dwie pary uszczelek kuli do DN 100 kompensacyjne uszczelnienie DN 150÷ 500 warianty kierunków przepływu 12 -3 -17 0% 100%

12 -3 -17 0% 100%

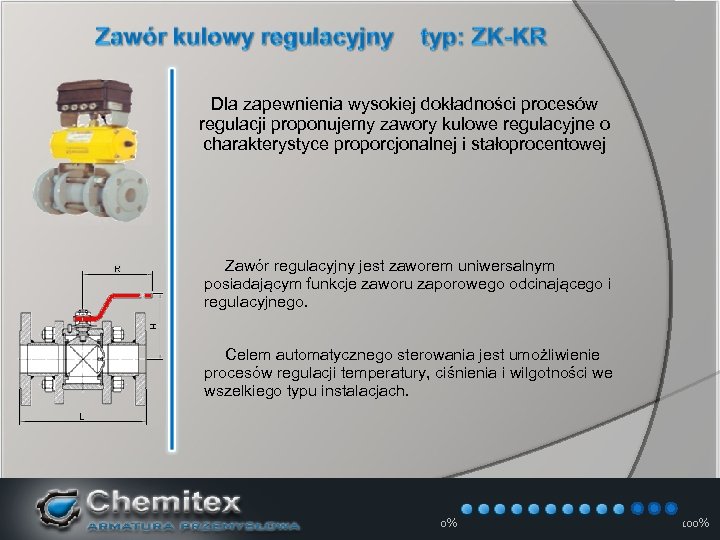

Dla zapewnienia wysokiej dokładności procesów regulacji proponujemy zawory kulowe regulacyjne o charakterystyce proporcjonalnej i stałoprocentowej Zawór regulacyjny jest zaworem uniwersalnym posiadającym funkcje zaworu zaporowego odcinającego i regulacyjnego. Celem automatycznego sterowania jest umożliwienie procesów regulacji temperatury, ciśnienia i wilgotności we wszelkiego typu instalacjach. 12 -3 -17 0% 100%

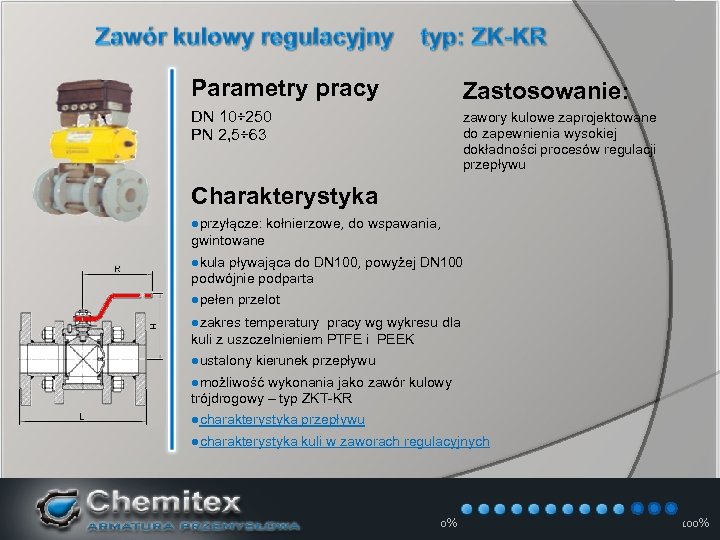

Parametry pracy Zastosowanie: DN 10÷ 250 PN 2, 5÷ 63 zawory kulowe zaprojektowane do zapewnienia wysokiej dokładności procesów regulacji przepływu Charakterystyka przyłącze: kołnierzowe, do wspawania, gwintowane kula pływająca do DN 100, powyżej DN 100 podwójnie podparta pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK ustalony kierunek przepływu możliwość wykonania jako zawór kulowy trójdrogowy – typ ZKT-KR charakterystyka przepływu charakterystyka kuli w zaworach regulacyjnych 12 -3 -17 0% 100%

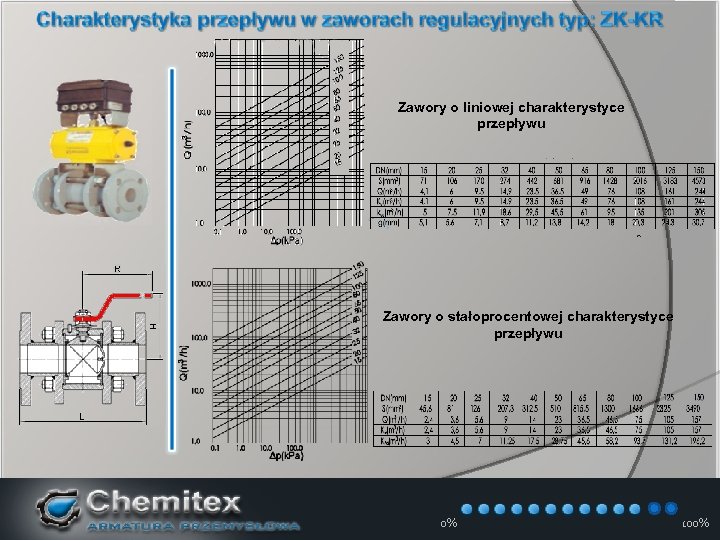

kula o charakterystyce liniowej “P” kula o charakterystyce stałoprocentowej “PI” Charakterystyka przepływu liniowego i stałoprocentowego 12 -3 -17 0% 100%

Zawory o liniowej charakterystyce przepływu Zawory o stałoprocentowej charakterystyce przepływu 12 -3 -17 0% 100%

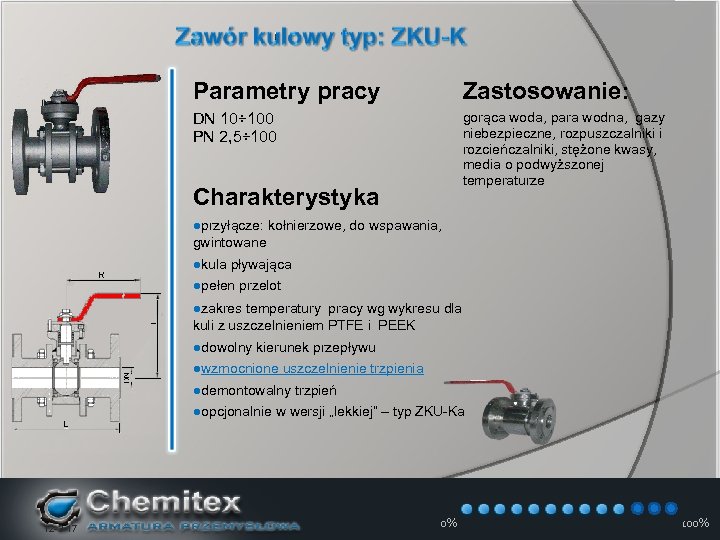

Parametry pracy Zastosowanie: DN 10÷ 100 PN 2, 5÷ 100 gorąca woda, para wodna, gazy niebezpieczne, rozpuszczalniki i rozcieńczalniki, stężone kwasy, media o podwyższonej temperaturze Charakterystyka przyłącze: kołnierzowe, do wspawania, gwintowane kula pływająca pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK dowolny kierunek przepływu wzmocnione uszczelnienie trzpienia demontowalny trzpień opcjonalnie w wersji „lekkiej” – typ ZKU-Ka 12 -3 -17 0% 100%

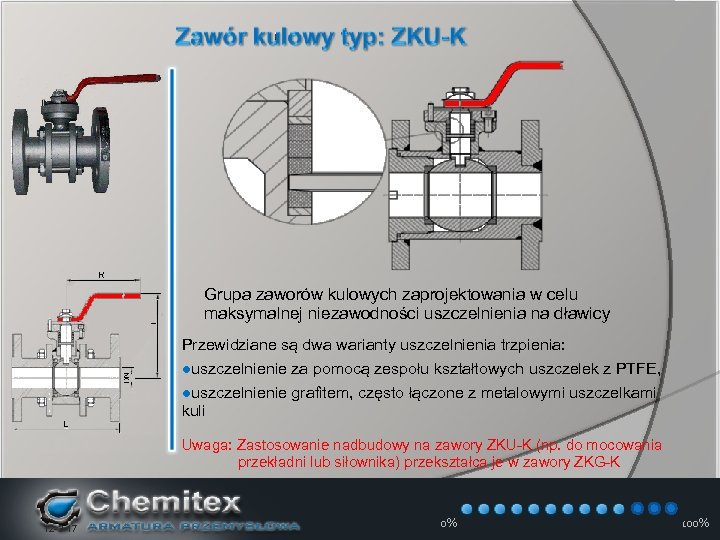

Grupa zaworów kulowych zaprojektowania w celu maksymalnej niezawodności uszczelnienia na dławicy Przewidziane są dwa warianty uszczelnienia trzpienia: uszczelnienie za pomocą zespołu kształtowych uszczelek z PTFE, uszczelnienie grafitem, często łączone z metalowymi uszczelkami kuli Uwaga: Zastosowanie nadbudowy na zawory ZKU-K (np. do mocowania przekładni lub siłownika) przekształca je w zawory ZKG-K 12 -3 -17 0% 100%

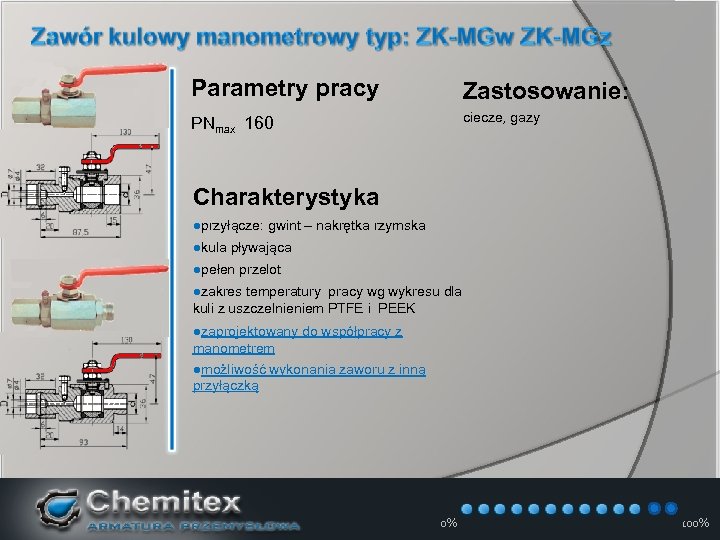

Parametry pracy PNmax 160 Zastosowanie: ciecze, gazy Charakterystyka przyłącze: gwint – nakrętka rzymska kula pływająca pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK zaprojektowany do współpracy z manometrem możliwość wykonania zaworu z inną przyłączką 12 -3 -17 0% 100%

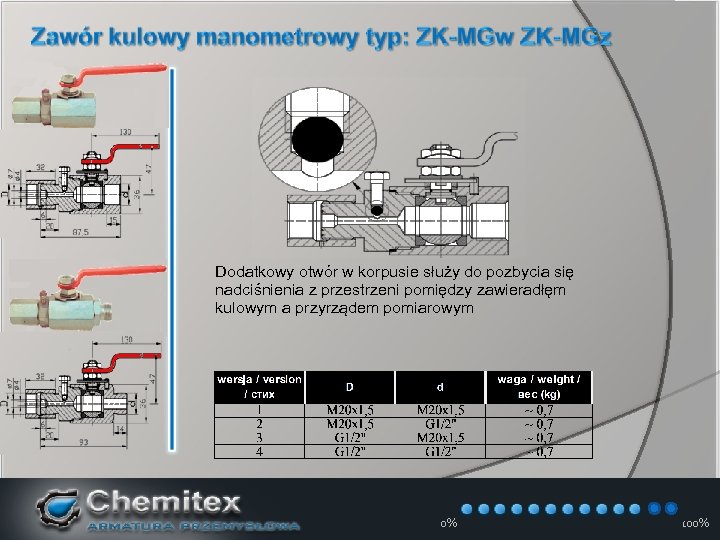

Dodatkowy otwór w korpusie służy do pozbycia się nadciśnienia z przestrzeni pomiędzy zawieradłęm kulowym a przyrządem pomiarowym 12 -3 -17 0% 100%

Parametry pracy Zastosowanie: DN 15÷ 350 PN 6÷ 160 media sypkie, pasty, zawiesiny konstrukcja korpusu zapobiega zaleganiu przesyłanego medium Charakterystyka przyłącze: kołnierzowe modyfikacja zaworu wysokociśnieniowego jednostronnego działania kula obustronnie podparta pełen przelot ruchoma uszczelka kuli zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK dwa warianty uszczelnienia: 12 -3 -17 elastyczna uszczelka kuli uszczelnienie metal/metal 0% 100%

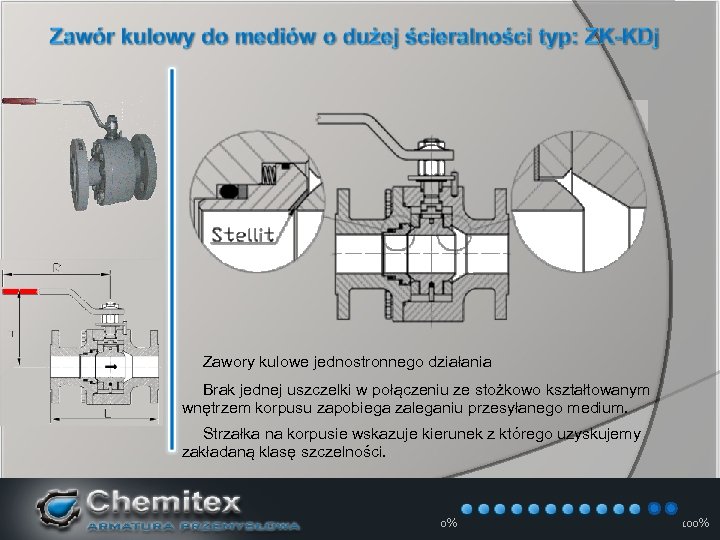

Zawory kulowe jednostronnego działania Brak jednej uszczelki w połączeniu ze stożkowo kształtowanym wnętrzem korpusu zapobiega zaleganiu przesyłanego medium. Strzałka na korpusie wskazuje kierunek z którego uzyskujemy zakładaną klasę szczelności. 12 -3 -17 0% 100%

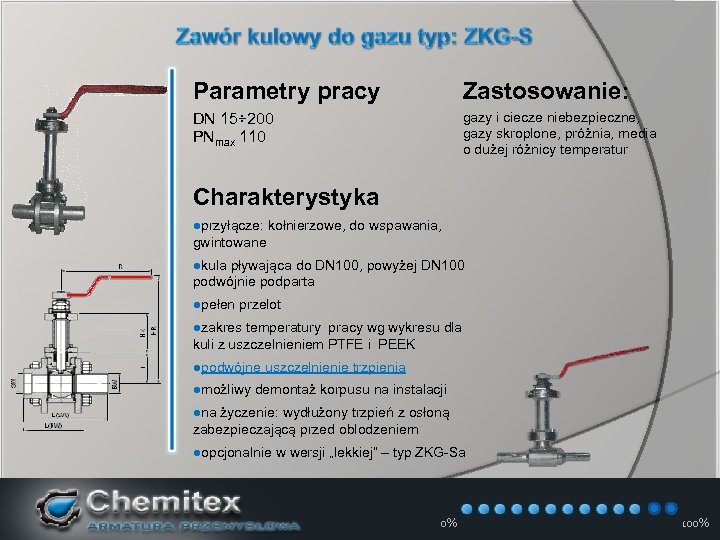

Parametry pracy Zastosowanie: DN 15÷ 200 PNmax 110 gazy i ciecze niebezpieczne, gazy skroplone, próżnia, media o dużej różnicy temperatur Charakterystyka przyłącze: kołnierzowe, do wspawania, gwintowane kula pływająca do DN 100, powyżej DN 100 podwójnie podparta pełen przelot zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK podwójne uszczelnienie trzpienia możliwy demontaż korpusu na instalacji na życzenie: wydłużony trzpień z osłoną zabezpieczającą przed oblodzeniem opcjonalnie w wersji „lekkiej” – typ ZKG-Sa 12 -3 -17 0% 100%

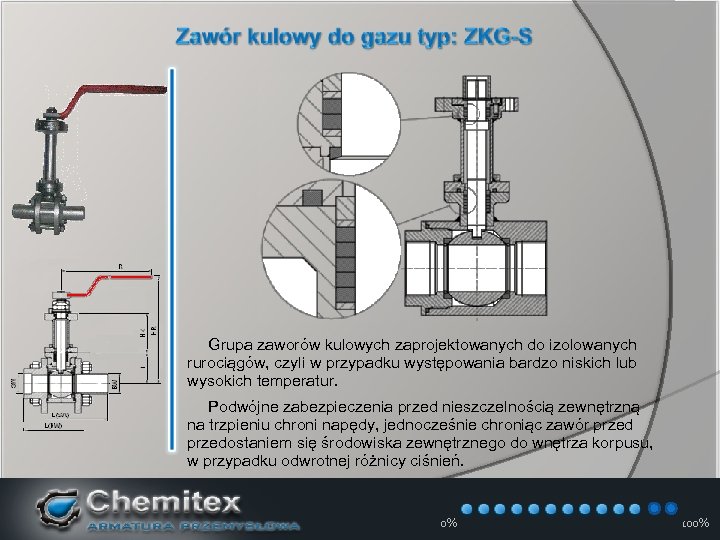

Grupa zaworów kulowych zaprojektowanych do izolowanych rurociągów, czyli w przypadku występowania bardzo niskich lub wysokich temperatur. Podwójne zabezpieczenia przed nieszczelnością zewnętrzną na trzpieniu chroni napędy, jednocześnie chroniąc zawór przedostaniem się środowiska zewnętrznego do wnętrza korpusu, w przypadku odwrotnej różnicy ciśnień. 12 -3 -17 0% 100%

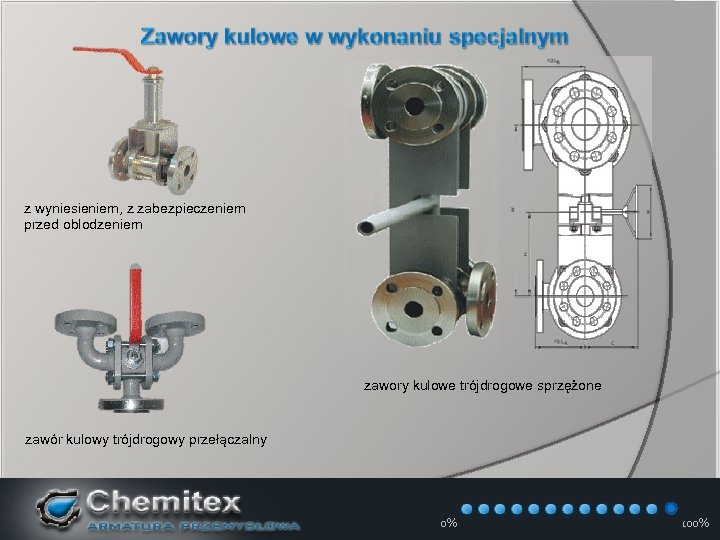

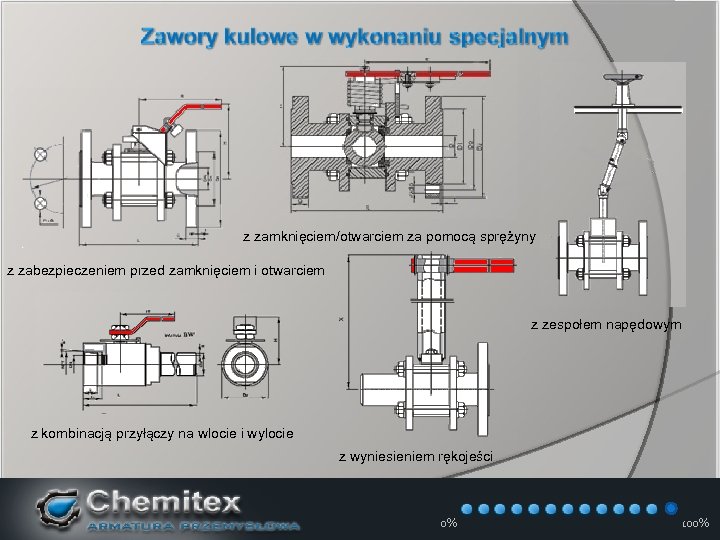

z zamknięciem/otwarciem za pomocą sprężyny z zabezpieczeniem przed zamknięciem i otwarciem z zespołem napędowym z kombinacją przyłączy na wlocie i wylocie z wyniesieniem rękojeści 12 -3 -17 0% 100%

z wyniesieniem, z zabezpieczeniem przed oblodzeniem zawory kulowe trójdrogowe sprzężone zawór kulowy trójdrogowy przełączalny 12 -3 -17 0% 100%

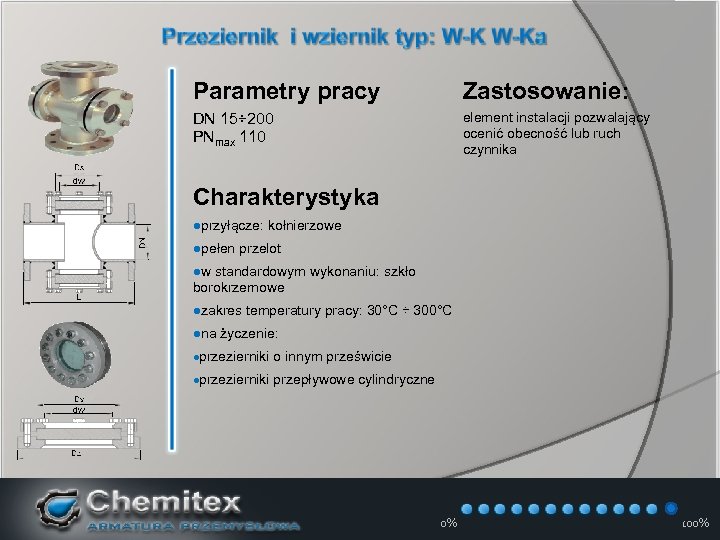

Parametry pracy Zastosowanie: DN 15÷ 200 PNmax 110 element instalacji pozwalający ocenić obecność lub ruch czynnika Charakterystyka przyłącze: kołnierzowe pełen przelot w standardowym wykonaniu: szkło borokrzemowe zakres temperatury pracy: 30°С ÷ 300°C na życzenie: 12 -3 -17 przezierniki o innym prześwicie przezierniki przepływowe cylindryczne 0% 100%

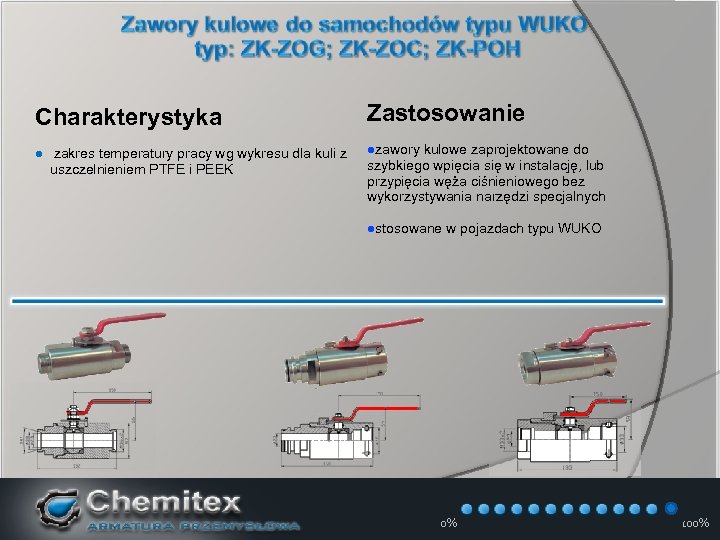

Charakterystyka zakres temperatury pracy wg wykresu dla kuli z uszczelnieniem PTFE i PEEK Zastosowanie zawory kulowe zaprojektowane do szybkiego wpięcia się w instalację, lub przypięcia węża ciśnieniowego bez wykorzystywania narzędzi specjalnych stosowane w pojazdach typu WUKO 12 -3 -17 0% 100%

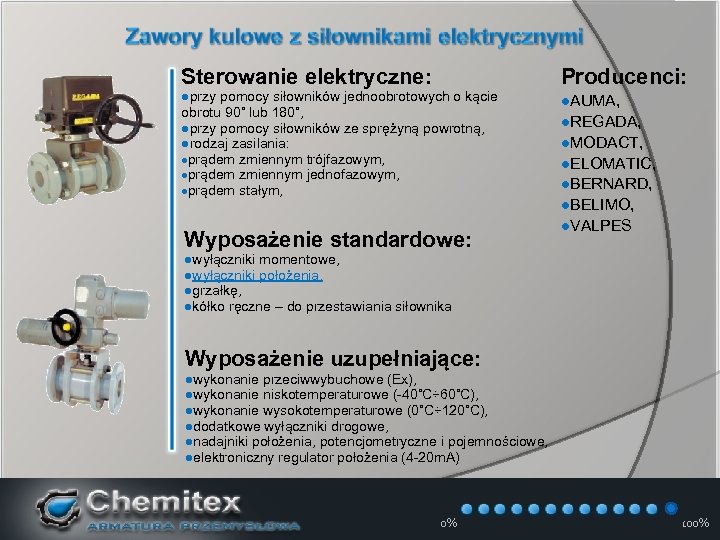

Sterowanie elektryczne: przy pomocy siłowników jednoobrotowych o kącie obrotu 90˚ lub 180˚, przy pomocy siłowników ze sprężyną powrotną, rodzaj zasilania: prądem zmiennym trójfazowym, prądem zmiennym jednofazowym, prądem stałym, Wyposażenie standardowe: Producenci: AUMA, REGADA, MODACT, ELOMATIC, BERNARD, BELIMO, VALPES wyłączniki momentowe, wyłączniki położenia, grzałkę, kółko ręczne – do przestawiania siłownika Wyposażenie uzupełniające: wykonanie przeciwwybuchowe (Ex), wykonanie niskotemperaturowe (-40˚C÷ 60˚C), wykonanie wysokotemperaturowe (0˚C÷ 120˚C), dodatkowe wyłączniki drogowe, nadajniki położenia, potencjometryczne i pojemnościowe, elektroniczny regulator położenia (4 -20 m. A) 12 -3 -17 0% 100%

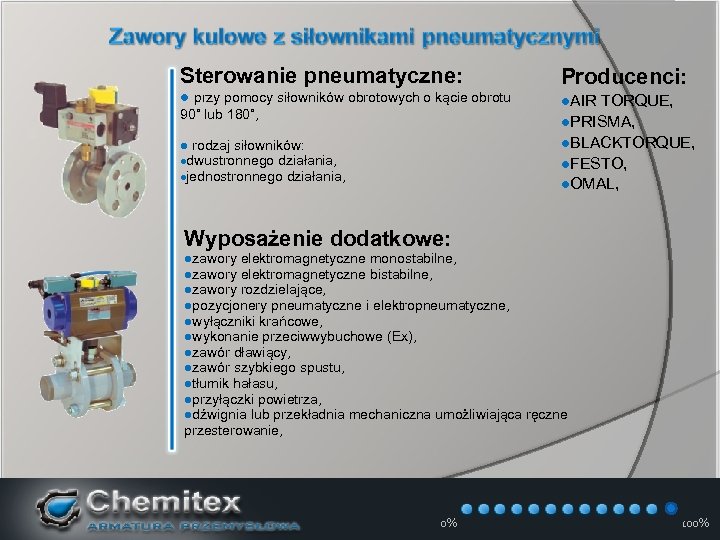

Sterowanie pneumatyczne: przy pomocy siłowników obrotowych o kącie obrotu 90˚ lub 180˚, Producenci: AIR TORQUE, PRISMA, rodzaj siłowników: BLACKTORQUE, dwustronnego działania, jednostronnego działania, FESTO, OMAL, Wyposażenie dodatkowe: zawory elektromagnetyczne monostabilne, zawory elektromagnetyczne bistabilne, zawory rozdzielające, pozycjonery pneumatyczne i elektropneumatyczne, wyłączniki krańcowe, wykonanie przeciwwybuchowe (Ex), zawór dławiący, zawór szybkiego spustu, tłumik hałasu, przyłączki powietrza, dźwignia lub przekładnia mechaniczna umożliwiająca ręczne przesterowanie, 12 -3 -17 0% 100%

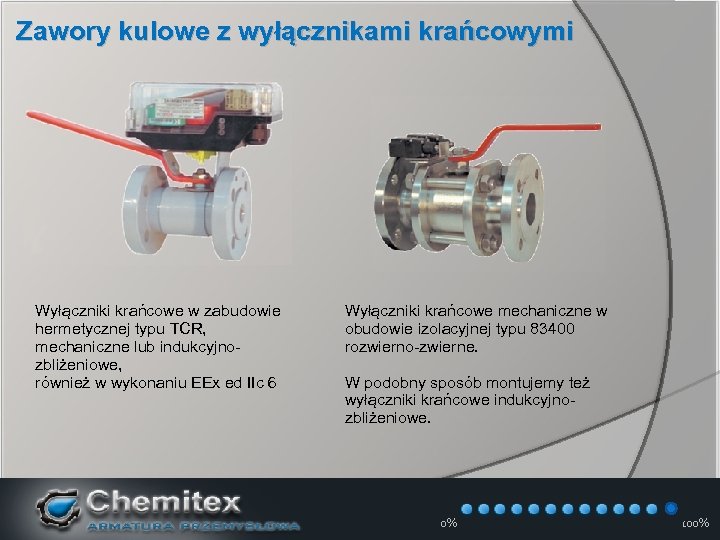

Zawory kulowe z wyłącznikami krańcowymi Wyłączniki krańcowe w zabudowie hermetycznej typu TCR, mechaniczne lub indukcyjnozbliżeniowe, również w wykonaniu EEx ed IIc 6 12 -3 -17 Wyłączniki krańcowe mechaniczne w obudowie izolacyjnej typu 83400 rozwierno-zwierne. W podobny sposób montujemy też wyłączniki krańcowe indukcyjnozbliżeniowe. 0% 100%
