Процессы коммутации, коэффициент мощности и КПД Раздел 1. 8. Процессы коммутации, коэффициент мощности и КПД

Процессы коммутации в выпрямителях Коммутации представляют собой процесс переключения тока с одного вентиля на другой. Выпрямленное напряжение будет меньше, чем при γ = 0 и равно: Раздел 1. 8. Процессы коммутации, коэффициент мощности и КПД 2

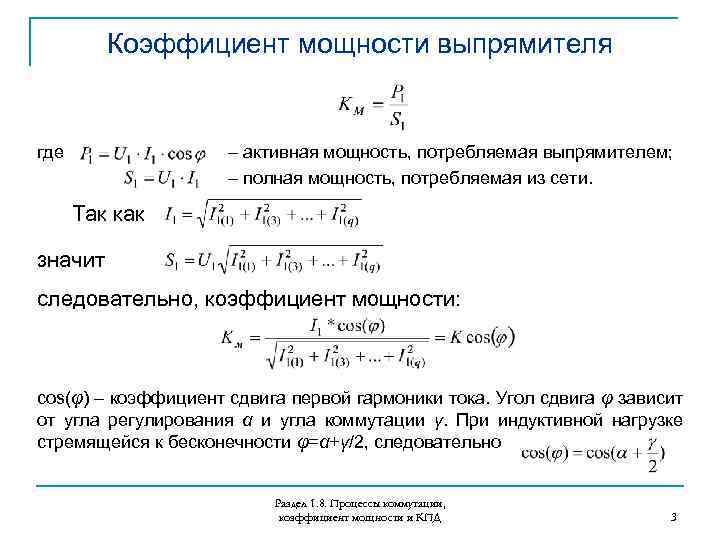

Коэффициент мощности выпрямителя где – активная мощность, потребляемая выпрямителем; – полная мощность, потребляемая из сети. Так как значит следовательно, коэффициент мощности: cos(φ) – коэффициент сдвига первой гармоники тока. Угол сдвига φ зависит от угла регулирования α и угла коммутации γ. При индуктивной нагрузке стремящейся к бесконечности φ=α+γ/2, следовательно Раздел 1. 8. Процессы коммутации, коэффициент мощности и КПД 3

Коэффициент мощности выпрямителя Без учета процессов коммутации двухполупериодных выпрямителей: для однофазных следовательно Для трехфазного мостового следовательно Раздел 1. 8. Процессы коммутации, коэффициент мощности и КПД 4

Коэффициент полезного действия (КПД) характеризуется отношением активной мощности, отдаваемой в нагрузку, к полной активной мощности, потребляемой из сети: Потери в вентилях складываются из потерь на переключение и потерь от протекания прямого тока. При работе на частоте 50 Гц потери на переключение можно не учитывать: Потери в силовом трансформаторе складываются из потерь на перемагничивание сердечника трансформатора и активных потерь от протекания тока через обмотки: Раздел 1. 8. Процессы коммутации, коэффициент мощности и КПД 5

Коэффициент полезного действия Потери мощности в сглаживающем дросселе определяются главным образом активным сопротивление его обмотки: Коэффициент выпрямительной установки часто представляют в виде произведения КПД трансформатора и КПД выпрямительной схемы: КПД выпрямительной используемых вентилей: схемы примерно Раздел 1. 8. Процессы коммутации, коэффициент мощности и КПД равен КПД 6
