Процессы и установки переработки твердых отходов: механическая обработка, обогащение, сжигание

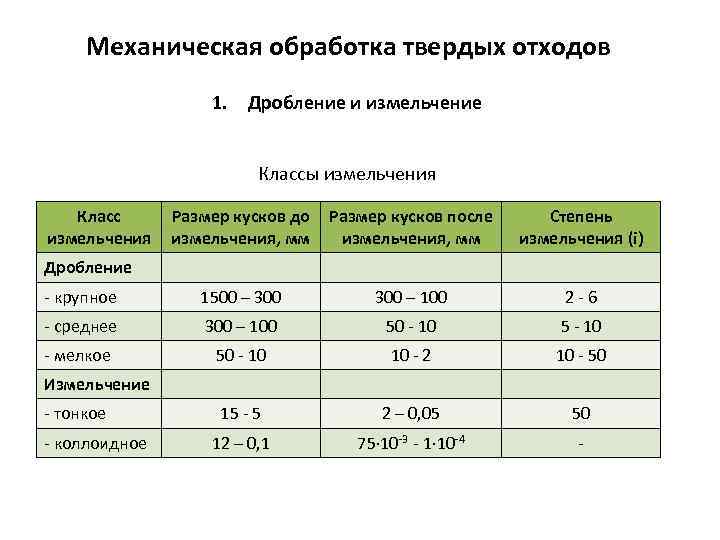

Механическая обработка твердых отходов 1. Дробление и измельчение Классы измельчения Класс измельчения Размер кусков до измельчения, мм Размер кусков после измельчения, мм Степень измельчения (i) - крупное 1500 – 300 – 100 2 -6 - среднее 300 – 100 50 - 10 5 - 10 - мелкое 50 - 10 10 - 2 10 - 50 15 - 5 2 – 0, 05 50 12 – 0, 1 75· 10 -3 - 1· 10 -4 - Дробление Измельчение - тонкое - коллоидное

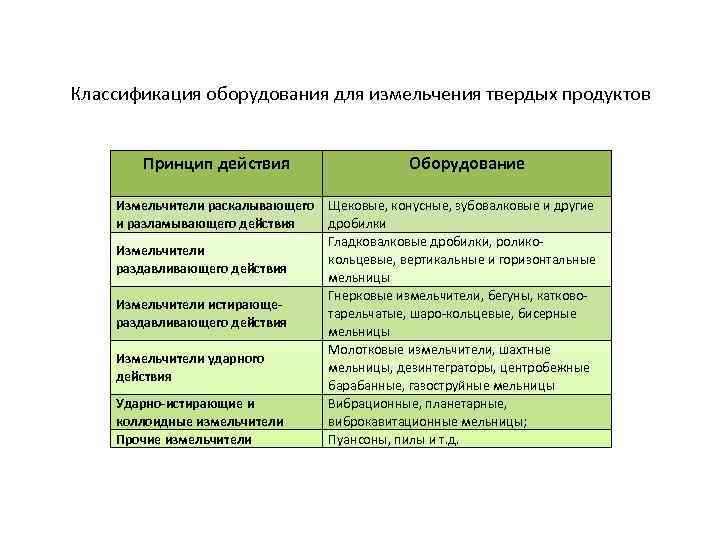

Классификация оборудования для измельчения твердых продуктов Принцип действия Измельчители раскалывающего и разламывающего действия Измельчители раздавливающего действия Измельчители истирающераздавливающего действия Измельчители ударного действия Ударно-истирающие и коллоидные измельчители Прочие измельчители Оборудование Щековые, конусные, зубовалковые и другие дробилки Гладковалковые дробилки, роликокольцевые, вертикальные и горизонтальные мельницы Гнерковые измельчители, бегуны, катковотарельчатые, шаро-кольцевые, бисерные мельницы Молотковые измельчители, шахтные мельницы, дезинтеграторы, центробежные барабанные, газоструйные мельницы Вибрационные, планетарные, виброкавитационные мельницы; Пуансоны, пилы и т. д.

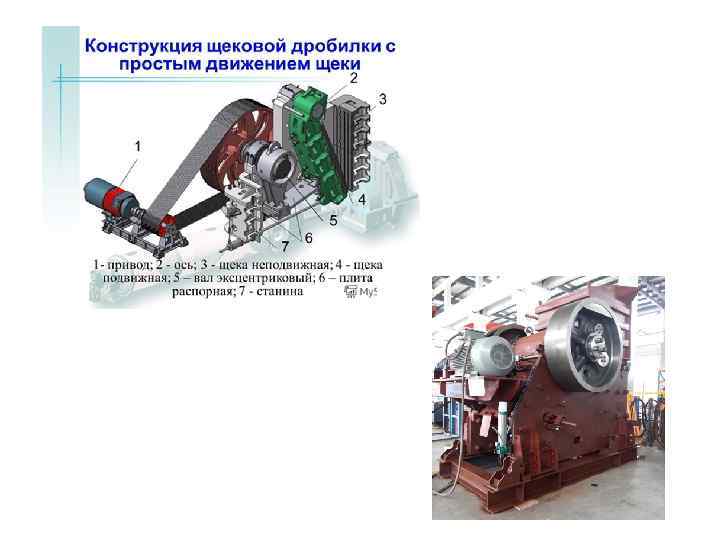

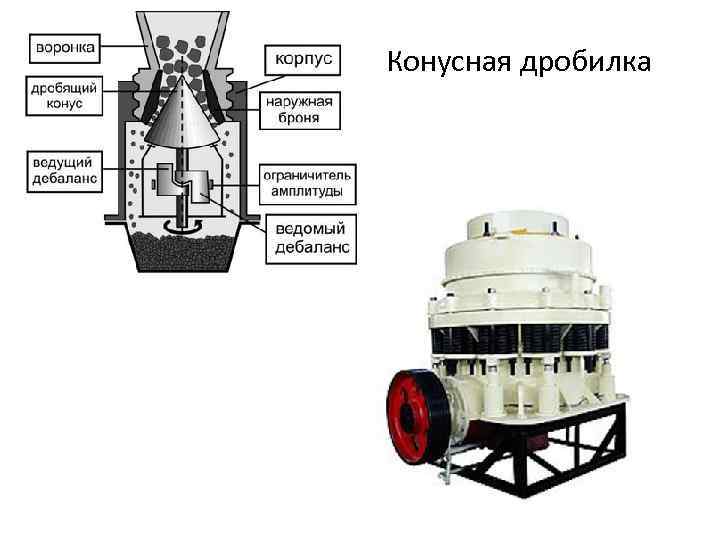

Конусная дробилка
Валковая дробилка

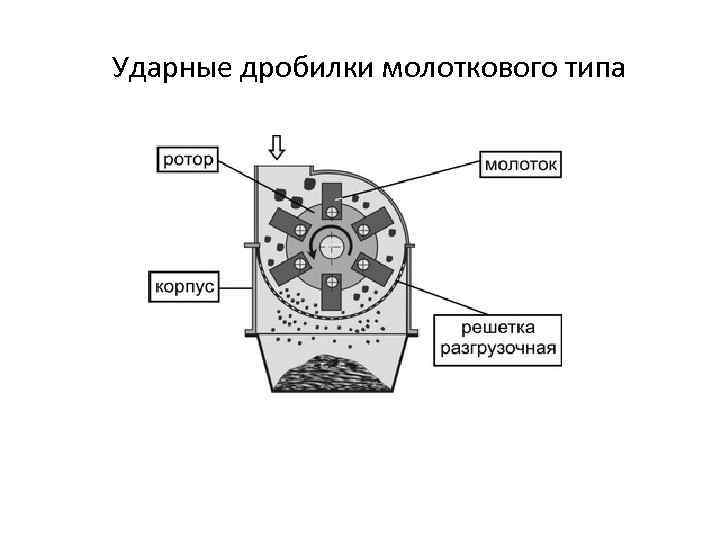

Ударные дробилки молоткового типа

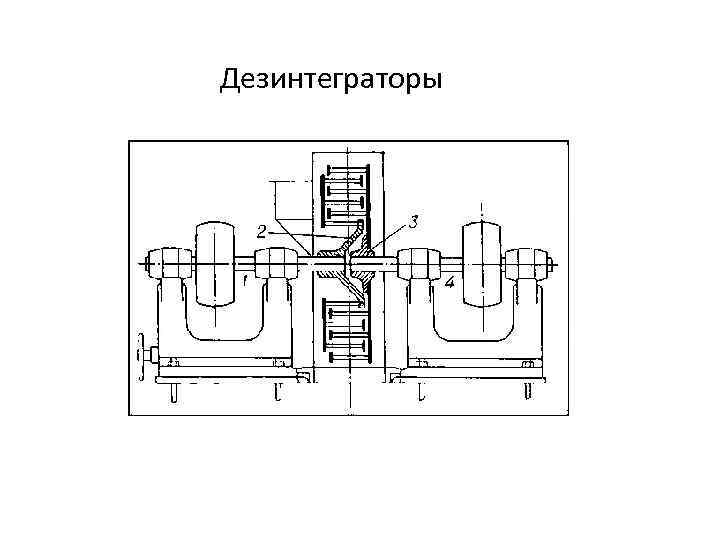

Дезинтеграторы

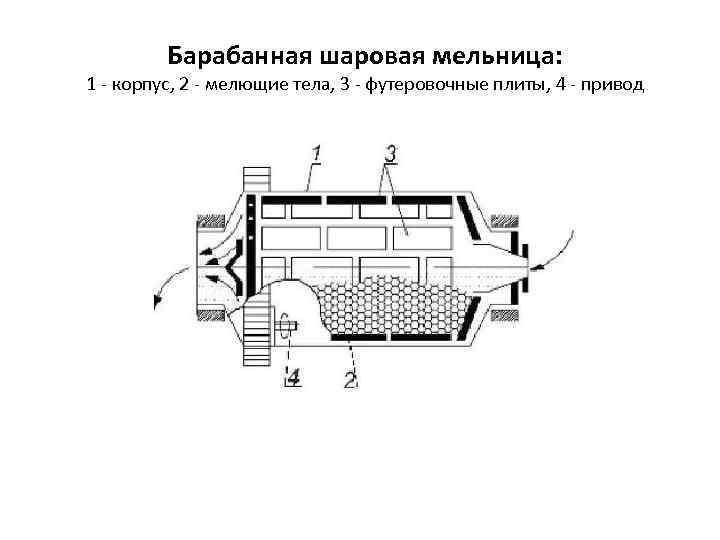

Барабанная шаровая мельница: 1 - корпус, 2 - мелющие тела, 3 - футеровочные плиты, 4 - привод
Вибрационная мельница: 1 – электродвигатель; 2 – эластичная муфта; 3 – корпус; 4 – вал вибратора; 5 – дебаланс; 6 – подшипники; 7 – пружины.
Струйная противоточная мельница: 1 - эжекторы; 2 - разгонные трубы; 3 – размольная камера; 4 – трубы сжатого воздуха или пара; 5 – загрузочные воронки; 6 – подача измельчаемого материала; 7 – измельченный продукт.
Измельчение в бегунах 1 - катки; 2 - полуоси катков; 3 - водило; 4 – центральный вал; 5 – чаша; 6 – привод; 7 – скребки.
Грохочение и классификация Вибрационный грохот Барабанный грохот Инерционный грохот
2. Прессование и компактирование отходов Пакетировочный пресс для металлолома Гранулятор тарельчатый
Обогащение твёрдых отходов Продукты обогащения отходов: - Концентраты - продукты обогащения, в которых содержание полезных компонентов выше, а вредных примесей ниже, чем в исходном сырье - Хвосты - продукты обогащения, в которые переходят пустая порода, вредные примеси и часть полезных компонентов отходов. - Промежуточные продукты - продукты обогащения, содержание основных компонентов в которых меньшее, чем в концентрате, но большее, чем в исходных отходах. Методы обогащения: - химические - термические - механические - комбинированные
Сжигание твёрдых отходов Слоевой способ сжигания древесных пеллет Котел со сжиганием топлива в кипящем слое Барабанная вращающаяся печь
