Процесс ректификации бинарной смеси Ректификационная колонна:
Процесс ректификации бинарной смеси Ректификационная колонна: а — схема колонны; б — схема движения потоков пара и жидкости на n-й тарелке диффузионный поток ky и kx – коэффициенты массопередачи ур – молярная доля низкокипящего флегмовое отношение компонента в паровой фазе, равновесной жидкости (х) хр – молярная доля низкокипящего компонента в жидкой фазе, равновесной пару (у)

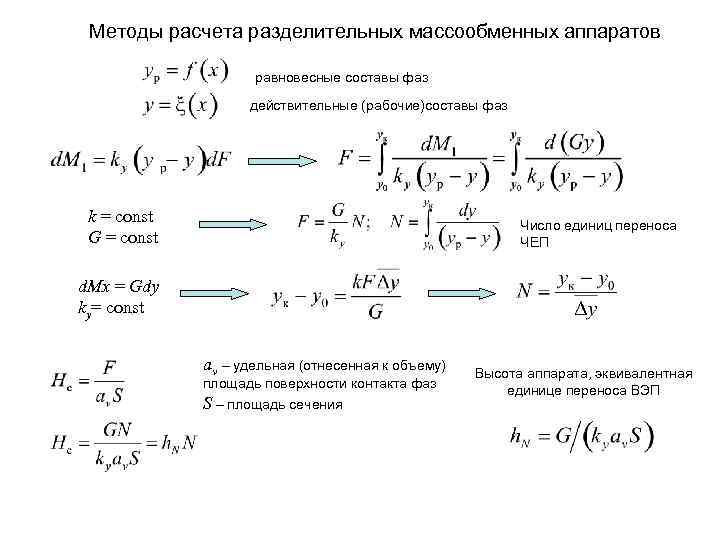

Методы расчета разделительных массообменных аппаратов равновесные составы фаз действительные (рабочие)составы фаз k = const Число единиц переноса G = const ЧЕП d. Mx = Gdy ky= const av – удельная (отнесенная к объему) Высота аппарата, эквивалентная площадь поверхности контакта фаз единице переноса ВЭП S – площадь сечения

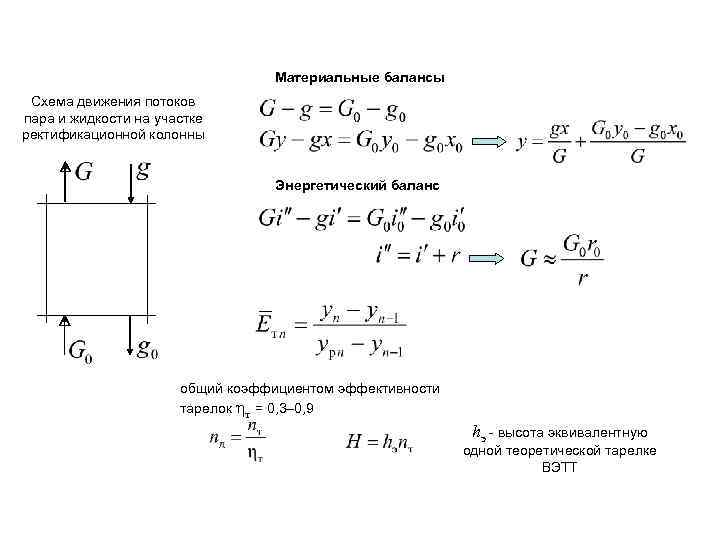

Материальные балансы Схема движения потоков пара и жидкости на участке ректификационной колонны Энергетический баланс общий коэффициентом эффективности тарелок ηт = 0, 3– 0, 9 hэ - высота эквивалентную одной теоретической тарелке ВЭТТ
Графики к определению состава пара и жидкости на теоретической (а) и действительной (б) тарелках
