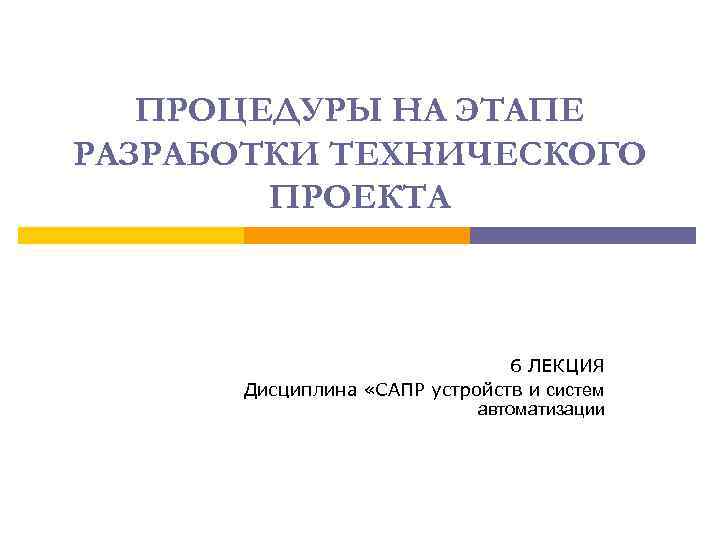

ПРОЦЕДУРЫ НА ЭТАПЕ РАЗРАБОТКИ ТЕХНИЧЕСКОГО ПРОЕКТА 6 ЛЕКЦИЯ Дисциплина «САПР устройств и систем автоматизации
Технический проект — стадия разработки конструкторской документации на изделие или стадия создания автоматизированной системы. В более узком смысле под техническим проектом понимается совокупность конструкторской документации, отражающей окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия, и исходные данные для разработки рабочей документации.

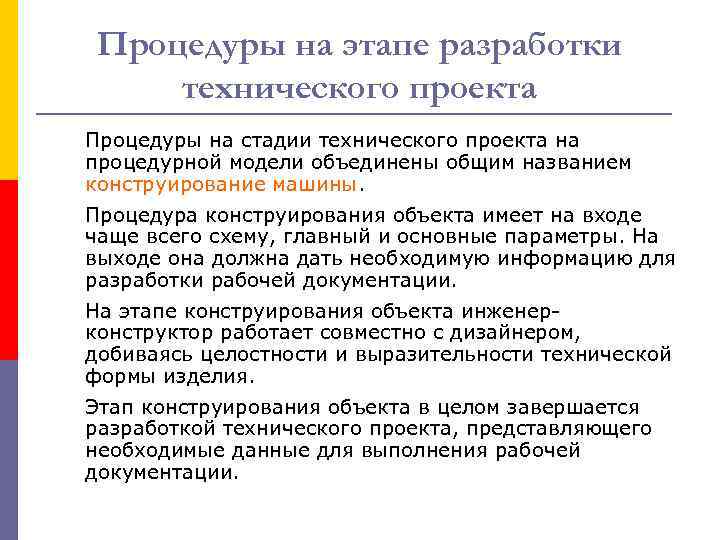

Процедуры на этапе разработки технического проекта Процедуры на стадии технического проекта на процедурной модели объединены общим названием конструирование машины. Процедура конструирования объекта имеет на входе чаще всего схему, главный и основные параметры. На выходе она должна дать необходимую информацию для разработки рабочей документации. На этапе конструирования объекта инженерконструктор работает совместно с дизайнером, добиваясь целостности и выразительности технической формы изделия. Этап конструирования объекта в целом завершается разработкой технического проекта, представляющего необходимые данные для выполнения рабочей документации.

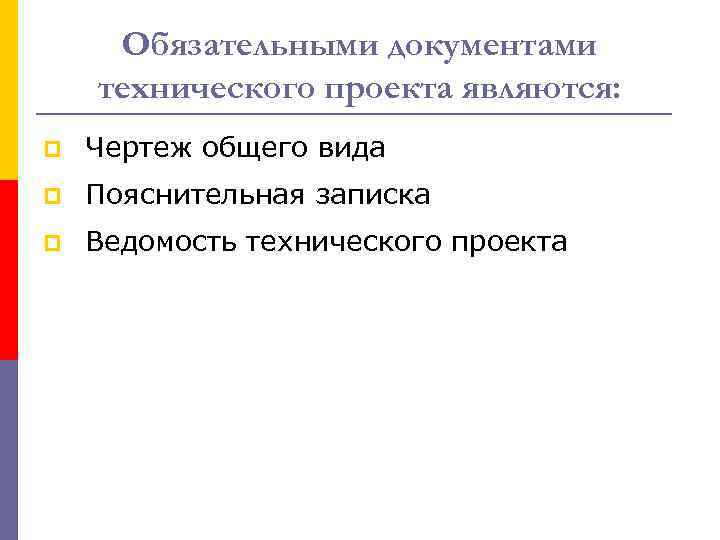

Обязательными документами технического проекта являются: p Чертеж общего вида p Пояснительная записка p Ведомость технического проекта
Дополнительными документами технического проекта являются: p Теоретический и габаритные чертежи p Расчеты, таблицы, схемы p Ведомость покупных изделий p Ведомость согласования применения покупных изделий p Технические условия p Программа и методика испытаний p Патентный формуляр p Карта технического уровня и качества продукции

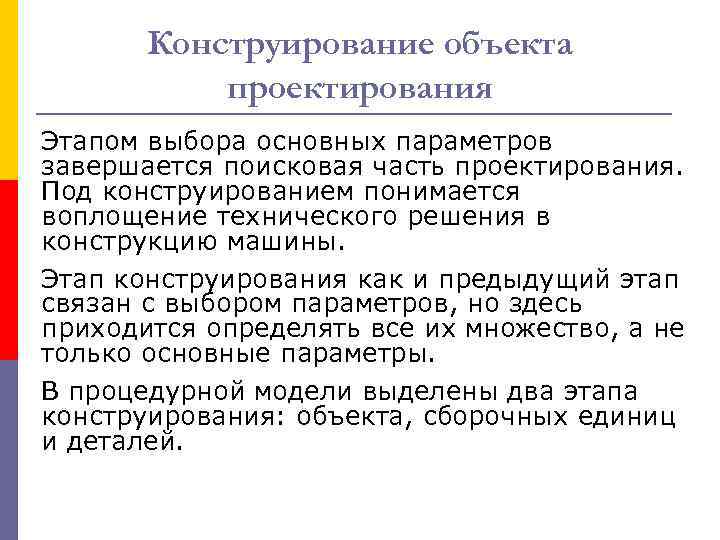

Конструирование объекта проектирования Этапом выбора основных параметров завершается поисковая часть проектирования. Под конструированием понимается воплощение технического решения в конструкцию машины. Этап конструирования как и предыдущий этап связан с выбором параметров, но здесь приходится определять все их множество, а не только основные параметры. В процедурной модели выделены два этапа конструирования: объекта, сборочных единиц и деталей.
Разработку технического проекта на материальные изделия осуществляют в соответствии с Единой системой конструкторской документации (ЕСКД). Этапы выполнения работ по разработке изделия на стадии «Технический проект» (ГОСТ 2. 103 -68): n Разработка технического проекта с присвоением документам литеры «Т» . n Изготовление и испытание макетов (при необходимости). n Рассмотрение и утверждение технического проекта. Требования к выполнению технического проекта устанавливает ГОСТ 2. 120 -73. Номенклатуру конструкторских документов технического проекта устанавливает ГОСТ 2. 10268.

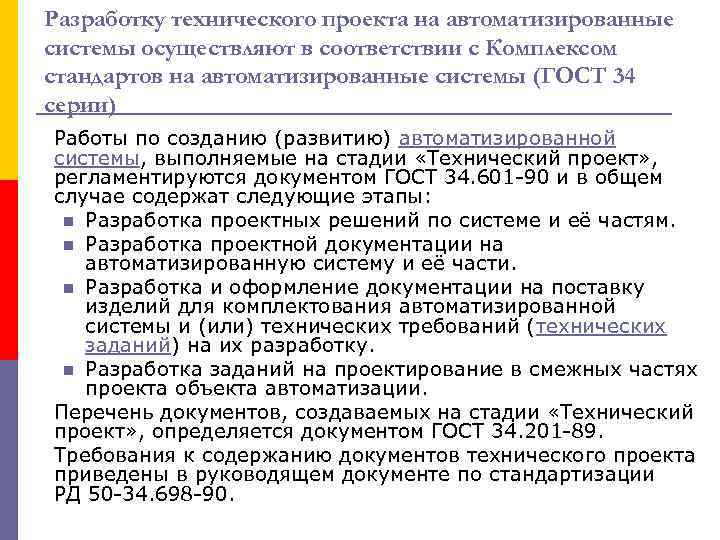

Разработку технического проекта на автоматизированные системы осуществляют в соответствии с Комплексом стандартов на автоматизированные системы (ГОСТ 34 серии) Работы по созданию (развитию) автоматизированной системы, выполняемые на стадии «Технический проект» , регламентируются документом ГОСТ 34. 601 -90 и в общем случае содержат следующие этапы: n Разработка проектных решений по системе и её частям. n Разработка проектной документации на автоматизированную систему и её части. n Разработка и оформление документации на поставку изделий для комплектования автоматизированной системы и (или) технических требований (технических заданий) на их разработку. n Разработка заданий на проектирование в смежных частях проекта объекта автоматизации. Перечень документов, создаваемых на стадии «Технический проект» , определяется документом ГОСТ 34. 201 -89. Требования к содержанию документов технического проекта приведены в руководящем документе по стандартизации РД 50 -34. 698 -90.
