ПРОЦЕДУРЫ НА ЭТАПЕ РАЗРАБОТКИ ЭСКИЗНОГО ПРОЕКТА 5 ЛЕКЦИЯ Дисциплина «САПР устройств и систем автоматизации»
1 Основные задачи, решаемые на этапе разработки эскизного проекта
Эскизный проект – совокупность конструкторских документов, отражающих принципиальные конструктивные решения, дающие общее представление об устройстве и принципе работы изделия, а также его основные параметры и габаритные размеры.
Процедурная модель проектирования Важно отметить, что технические решения, представленные на этапе разработки технических предложений в виде принципиальных схем, на этапе эскизного проекта должны получить конструктивное решение.
1. На стадии эскизного проекта продолжаются работы по выявлению патентоспособных решений, которые могут появиться в ходе компоновки объекта 2. Оформляются заявки на изобретения как по устройству, так и по промышленному образцу 3. Выявляются страны или фирмы-потребители объекта 4. Разрабатываются предложения по патентовании изобретений за границей.

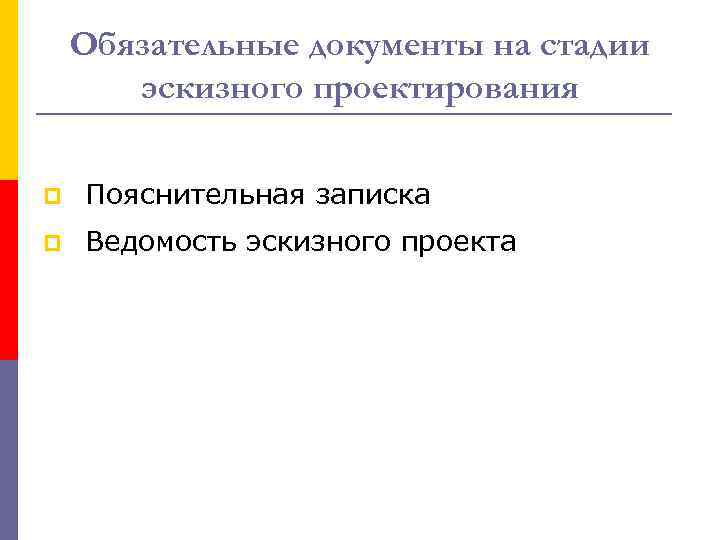

Обязательные документы на стадии эскизного проектирования p Пояснительная записка p Ведомость эскизного проекта
Дополнительные документы на стадии эскизного проектирования 1. Чертеж общего вида 2. Габаритный чертеж 3. Теоретический чертеж 4. Ведомость покупных изделий 5. Ведомость согласования применения покупных изделий 6. Программа и методика испытаний 7. Расчеты, таблицы 8. Патентный формуляр
Процедуры на этапе разработки эскизного проекта Исходя из основного содержания эскизного проекта на этапе его выполнения предусматриваются две процедуры: 1. Выбор оптимальных параметров 2. Компоновка

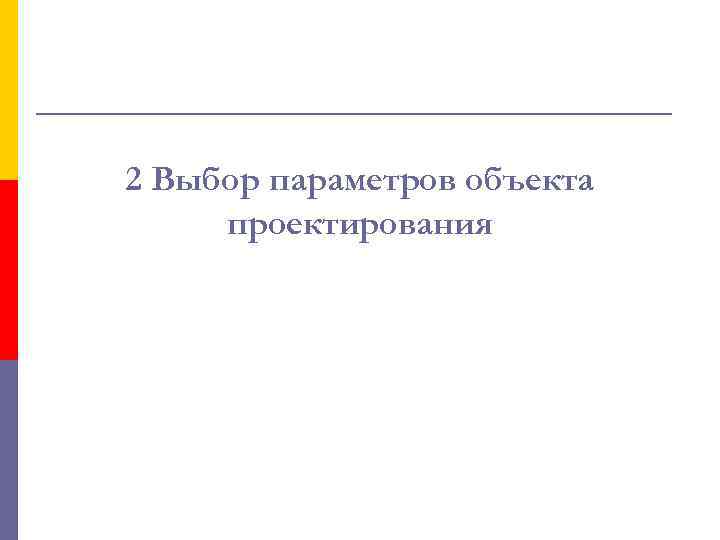

2 Выбор параметров объекта проектирования

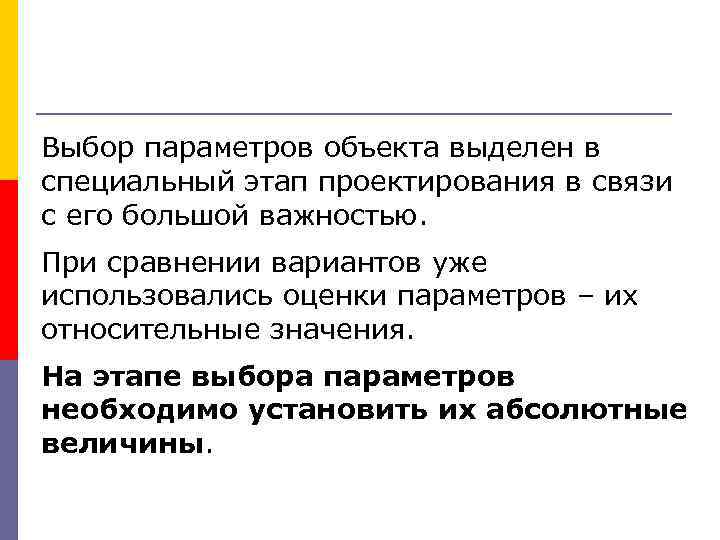

Выбор параметров объекта выделен в специальный этап проектирования в связи с его большой важностью. При сравнении вариантов уже использовались оценки параметров – их относительные значения. На этапе выбора параметров необходимо установить их абсолютные величины.

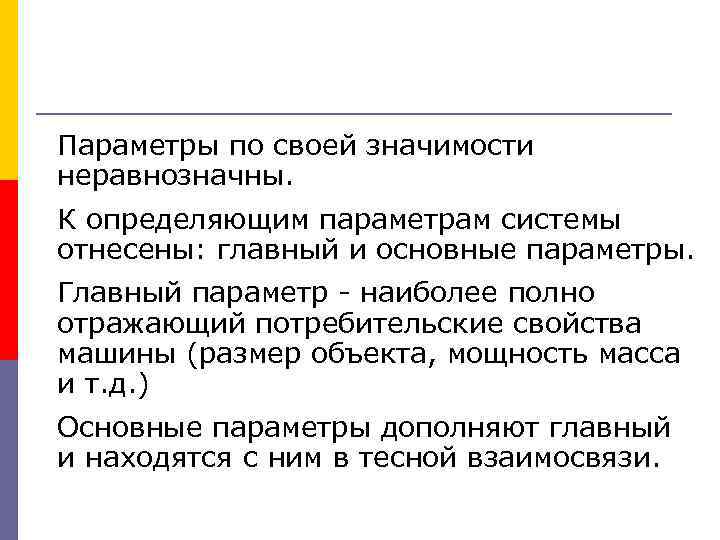

Параметры по своей значимости неравнозначны. К определяющим параметрам системы отнесены: главный и основные параметры. Главный параметр - наиболее полно отражающий потребительские свойства машины (размер объекта, мощность масса и т. д. ) Основные параметры дополняют главный и находятся с ним в тесной взаимосвязи.
Этап выбора параметров объекта состоит в отыскании значений главного и основных параметров. В практике используется метод разбиения объекта на функциональные узлы, каждый из которых проектируется в отрыве от остальных. В условиях сложных систем это приводит к отрицательным последствиям. Современные требования диктуют необходимость системного подхода к выбору параметров, связанного с оценкой влияния всех узлов (подсистем) на систему в целом.

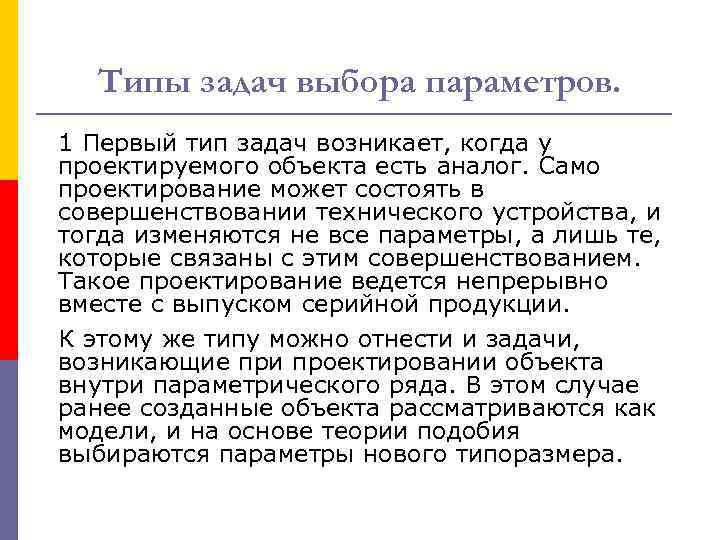

Типы задач выбора параметров. 1 Первый тип задач возникает, когда у проектируемого объекта есть аналог. Само проектирование может состоять в совершенствовании технического устройства, и тогда изменяются не все параметры, а лишь те, которые связаны с этим совершенствованием. Такое проектирование ведется непрерывно вместе с выпуском серийной продукции. К этому же типу можно отнести и задачи, возникающие при проектировании объекта внутри параметрического ряда. В этом случае ранее созданные объекта рассматриваются как модели, и на основе теории подобия выбираются параметры нового типоразмера.

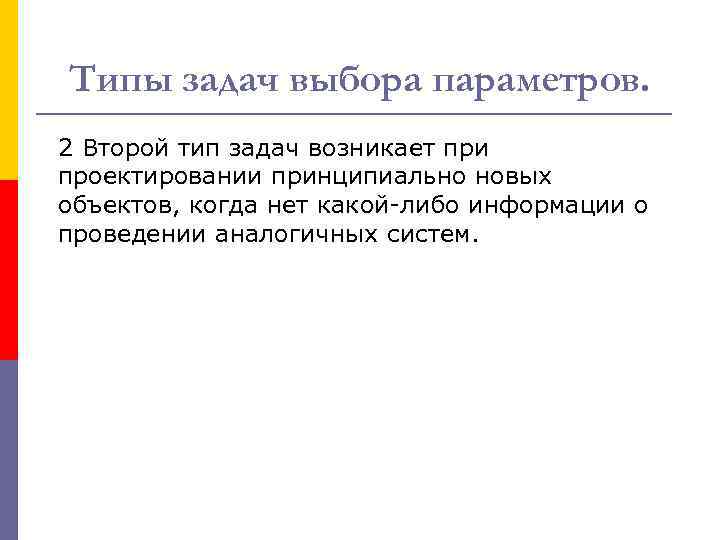

Типы задач выбора параметров. 2 Второй тип задач возникает при проектировании принципиально новых объектов, когда нет какой-либо информации о проведении аналогичных систем.
3 Компоновка объекта проектирования
Выполняется с учетом технологичности Технологичность учитывается: -при выборе принципиальной конструктивной схемы -при выявлении составных частей (стандартных, унифицированных, заимствованных) при выявлении условий сборки изделий и составных частей - технического обслуживания изделия при подготовке производства и определении основных укрупненных данных для технологической подготовки производства - при выявлении номенклатуры используемых конструкционных материалов. -

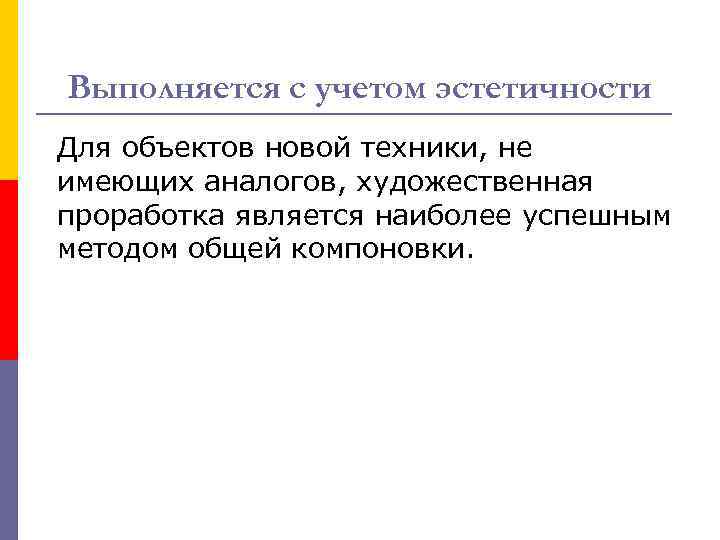

Выполняется с учетом эстетичности Для объектов новой техники, не имеющих аналогов, художественная проработка является наиболее успешным методом общей компоновки.

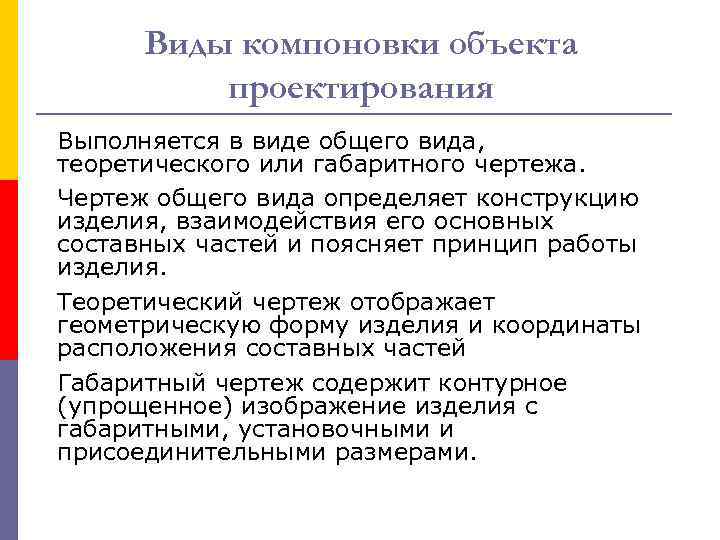

Виды компоновки объекта проектирования Выполняется в виде общего вида, теоретического или габаритного чертежа. Чертеж общего вида определяет конструкцию изделия, взаимодействия его основных составных частей и поясняет принцип работы изделия. Теоретический чертеж отображает геометрическую форму изделия и координаты расположения составных частей Габаритный чертеж содержит контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами.

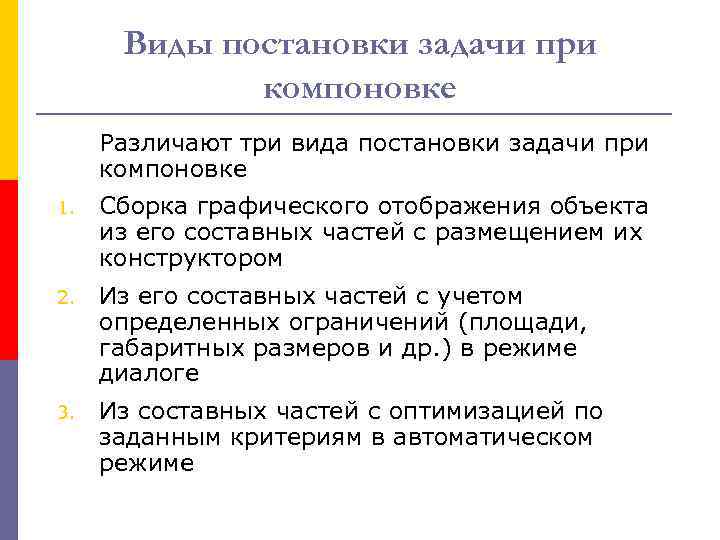

Виды постановки задачи при компоновке Различают три вида постановки задачи при компоновке 1. Сборка графического отображения объекта из его составных частей с размещением их конструктором 2. Из его составных частей с учетом определенных ограничений (площади, габаритных размеров и др. ) в режиме диалоге 3. Из составных частей с оптимизацией по заданным критериям в автоматическом режиме

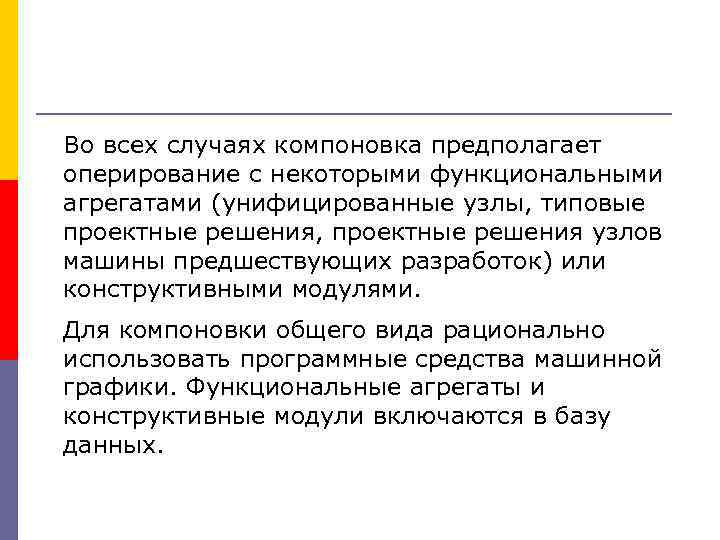

Во всех случаях компоновка предполагает оперирование с некоторыми функциональными агрегатами (унифицированные узлы, типовые проектные решения, проектные решения узлов машины предшествующих разработок) или конструктивными модулями. Для компоновки общего вида рационально использовать программные средства машинной графики. Функциональные агрегаты и конструктивные модули включаются в базу данных.

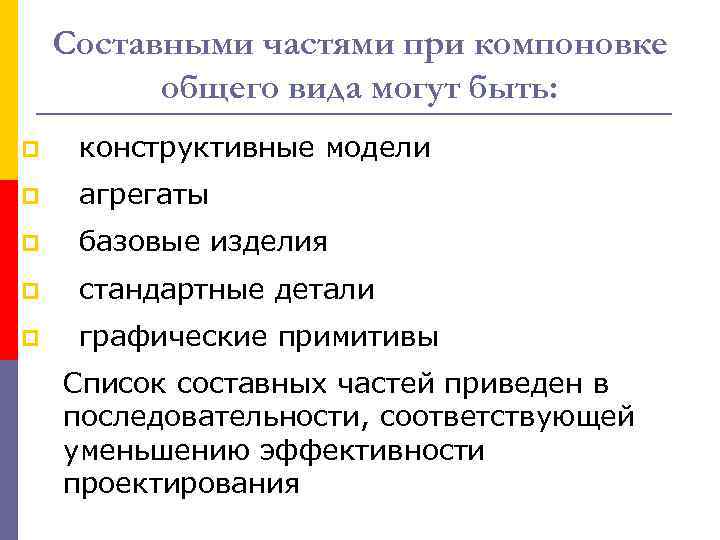

Составными частями при компоновке общего вида могут быть: p конструктивные модели p агрегаты p базовые изделия p стандартные детали p графические примитивы Список составных частей приведен в последовательности, соответствующей уменьшению эффективности проектирования

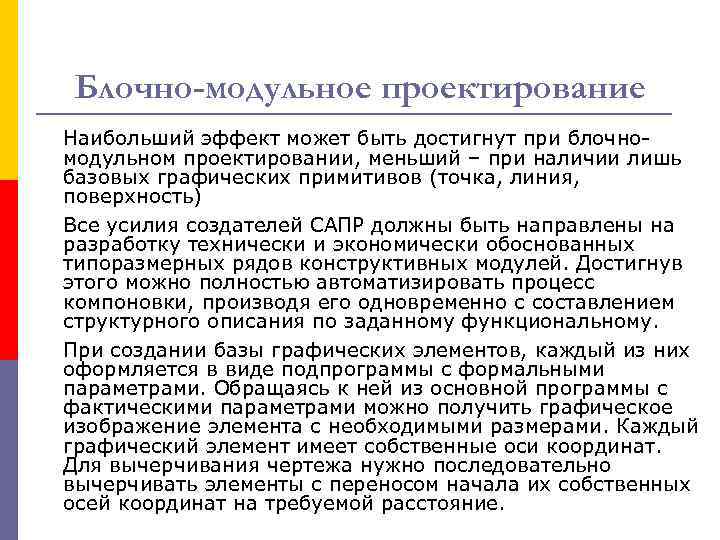

Блочно-модульное проектирование Наибольший эффект может быть достигнут при блочномодульном проектировании, меньший – при наличии лишь базовых графических примитивов (точка, линия, поверхность) Все усилия создателей САПР должны быть направлены на разработку технически и экономически обоснованных типоразмерных рядов конструктивных модулей. Достигнув этого можно полностью автоматизировать процесс компоновки, производя его одновременно с составлением структурного описания по заданному функциональному. При создании базы графических элементов, каждый из них оформляется в виде подпрограммы с формальными параметрами. Обращаясь к ней из основной программы с фактическими параметрами можно получить графическое изображение элемента с необходимыми размерами. Каждый графический элемент имеет собственные оси координат. Для вычерчивания чертежа нужно последовательно вычерчивать элементы с переносом начала их собственных осей координат на требуемой расстояние.
