пробоотбор Проба вещества (объекта аналитического контроля) – часть вещества объекта аналитического контроля, отобранная для анализа и/или исследования его структуры, и/или определения свойств, отражающая его химический состав и/или структуру, и/или свойства (ГОСТ Р 52361 -2005 «Контроль объекта аналитический. Термины и определения» ). Представительная проба – проба вещества, которая по составу и/или свойствам, и/или структуре принимается идентичной объекту аналитического контроля, от которого она отобрана. Погрешность отбора пробы – отклонение значения величины, характеризующей состав, структуру, свойства пробы вещества, от значения этой же величины, характеризующей состав, структуру, свойства пробы вещества объекта аналитического контроля в целом. Суммарная погрешность определения концентрации ЗВ 1. погрешность пробоотбора Ss 2. погрешность пробоподготовки St 3. погрешность измерения Sm Ss > St > Sm
• Контактные измерения • отбор пробы контакт со средой • измерение • измерительный прибор непосредственно контактирует с измеряемой средой в любой точке пространства и в любое время • Дистанционные измерения • измерительный прибор находится в покое или перемещается в пространстве, удаленном от места измерений большими расстояниями. • Основаны на взаимодействии корпускулярного и волнового электромагнитных излучений с веществом
1. Радиозонд Аэрологический Малогабаритный АК 2 -02 2. Радиолокационный комплекс
ЛИДАР (LIDAR – light detection and ranging) - лазерный флуоресцентный прибор 1. 2. 3. 4. Лазерное излучение передается через оптический блок в направлении изучаемого объекта. Излучение, преобразованное объектом, собирается приемной оптикой и направляется в спектроанализатор, служащий для выделения интервала длин волн, в котором проводятся наблюдения, и, соответственно, отсечки фонового излучения на других длинах волн. После спектроанализатора излучение поступает на систему фотодетектирования. Сигнал фотодетектора подвергается аналоговой или цифровой обработке
глобальная система наблюдений

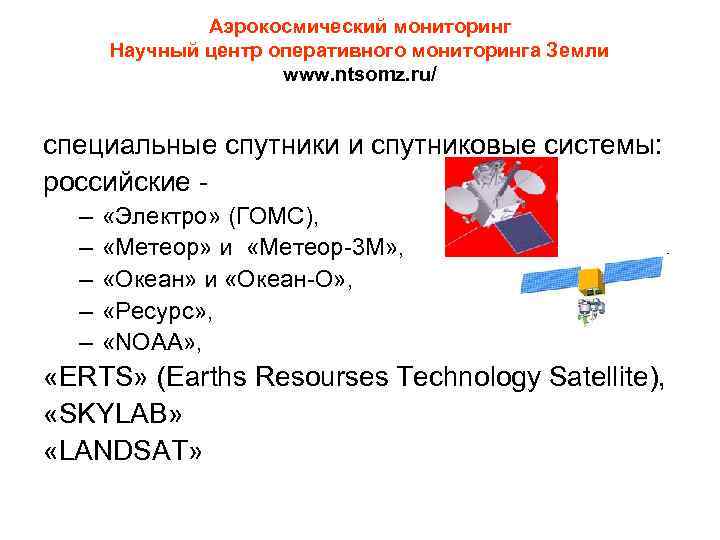

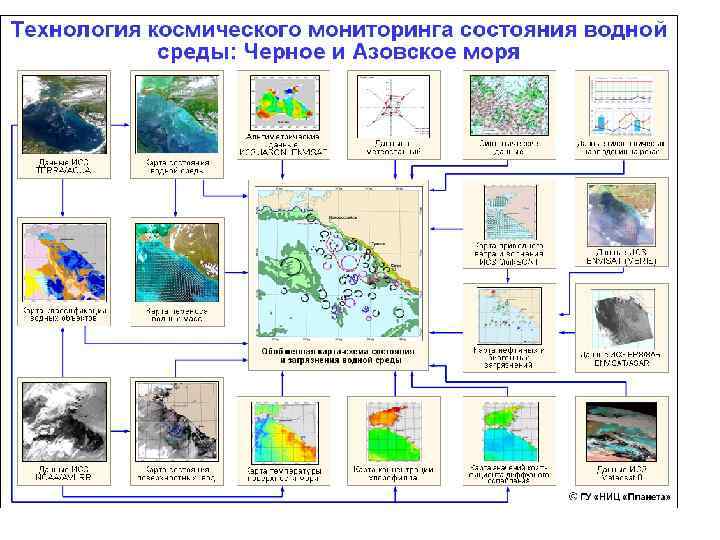

Аэрокосмический мониторинг Научный центр оперативного мониторинга Земли www. ntsomz. ru/ специальные спутники и спутниковые системы: российские - – – – «Электро» (ГОМС), «Метеор» и «Метеор-3 М» , «Океан» и «Океан-О» , «Ресурс» , «NOAA» , «ERTS» (Earths Resourses Technology Satellite), «SKYLAB» «LANDSAT»

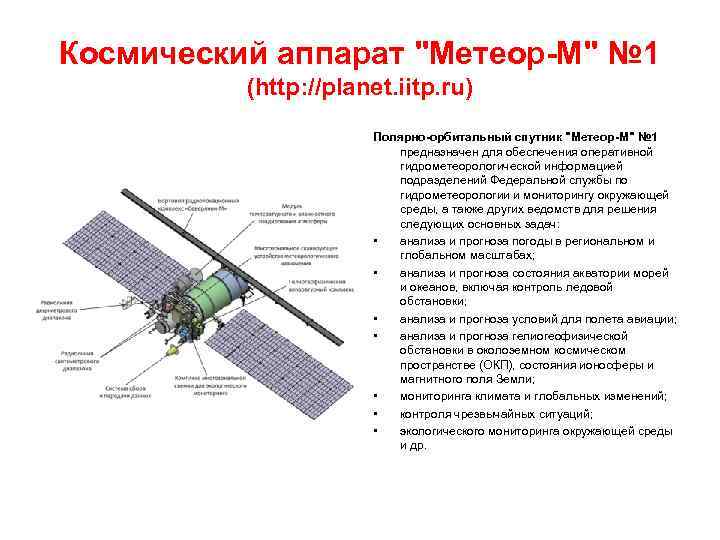

Космический аппарат "Метеор-М" № 1 (http: //planet. iitp. ru) Полярно-орбитальный спутник "Метеор-М" № 1 предназначен для обеспечения оперативной гидрометеорологической информацией подразделений Федеральной службы по гидрометеорологии и мониторингу окружающей среды, а также других ведомств для решения следующих основных задач: • анализа и прогноза погоды в региональном и глобальном масштабах; • анализа и прогноза состояния акватории морей и океанов, включая контроль ледовой обстановки; • анализа и прогноза условий для полета авиации; • анализа и прогноза гелиогеофизической обстановки в околоземном космическом пространстве (ОКП), состояния ионосферы и магнитного поля Земли; • мониторинга климата и глобальных изменений; • контроля чрезвычайных ситуаций; • экологического мониторинга окружающей среды и др.
Построение тепловых карт мегаполиса

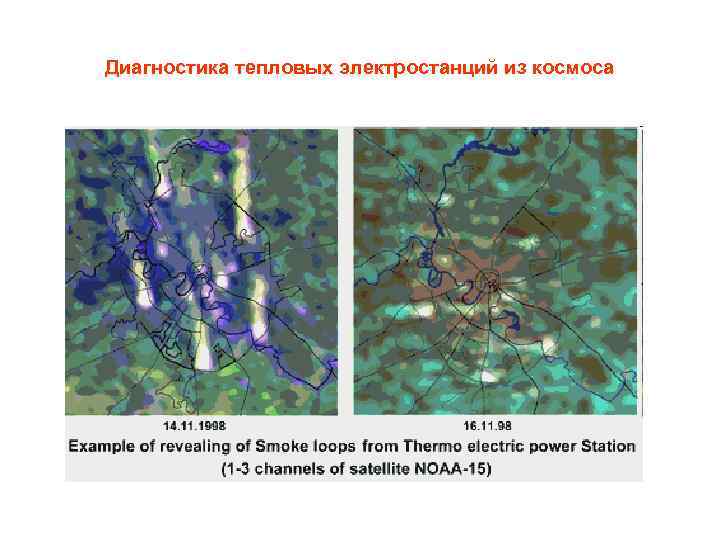

Диагностика тепловых электростанций из космоса

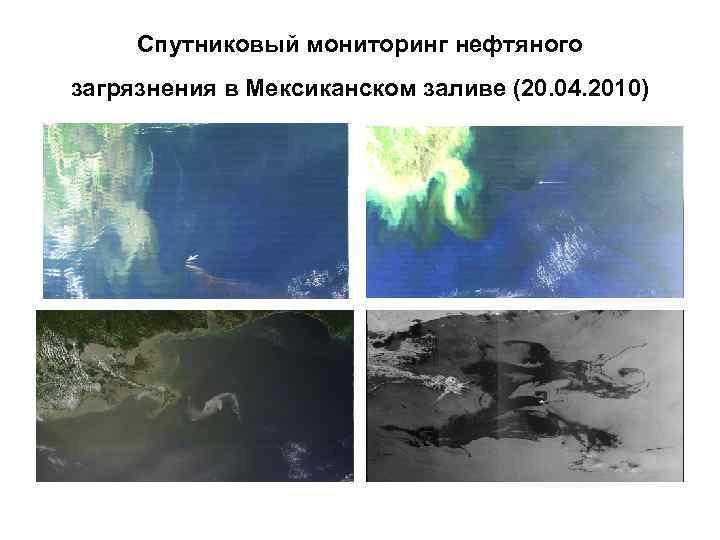

Спутниковый мониторинг нефтяного загрязнения в Мексиканском заливе (20. 04. 2010)

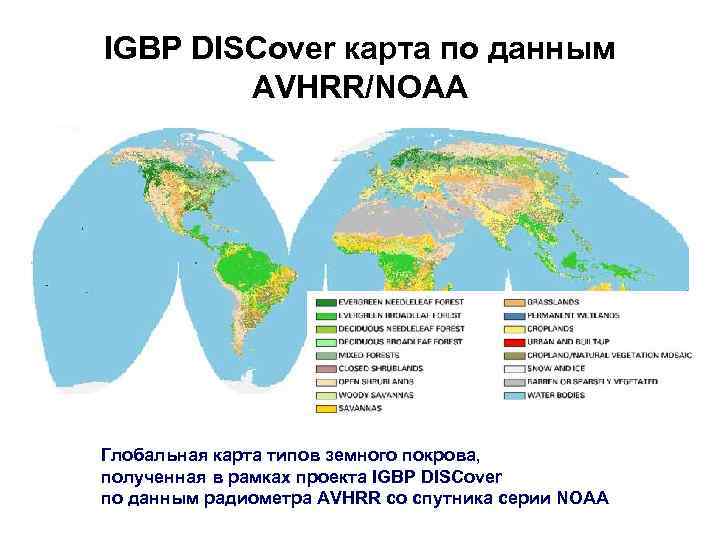

IGBP DISCover карта по данным AVHRR/NOAA Глобальная карта типов земного покрова, полученная в рамках проекта IGBP DISCover по данным радиометра AVHRR со спутника серии NOAA

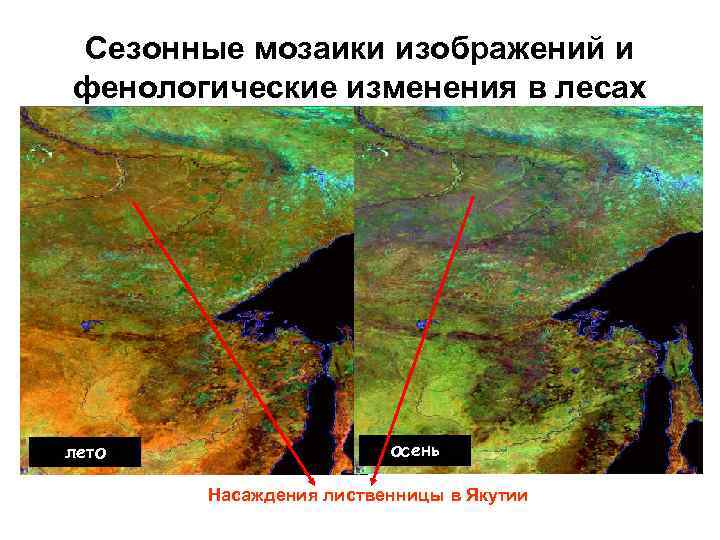

Сезонные мозаики изображений и фенологические изменения в лесах лето осень Насаждения лиственницы в Якутии
крупномасштабные программы исследования Земли из космоса • Программа глобального изменения климата IGOS (Integrated Global Observing Strategy) - изучает взаимосвязанные физические процессы в атмосфере, океане, на поверхности Земли и в полярных регионах; http: //www. igospartners. org • Программа DMSP (Disaster Manager Sequrity Programm) - направлена на предупреждение опасности стихийных бедствий http: //www. ceos. org/pages/DMSG/2001 Ceos/overview. html; • Программа GMES (Global Monitoring for Environment and Security) - объединяет главные наземные и спутниковые международные системы глобального экологического мониторинга. http: //www. gmes. info
Отбор проб воздуха Селитебные территории – ГОСТ 17. 2. 3. 01 -86 «Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов» 3 категории постов наблюдений стационарный маршрутный передвижной размещение и количество постов наблюдений, 4 вида программ наблюдений на стационарных постах полная неполная сокращенная суточная продолжительность отбора проб при определении разовых концентраций (20 -30 минут) при определении среднесуточных концентраций

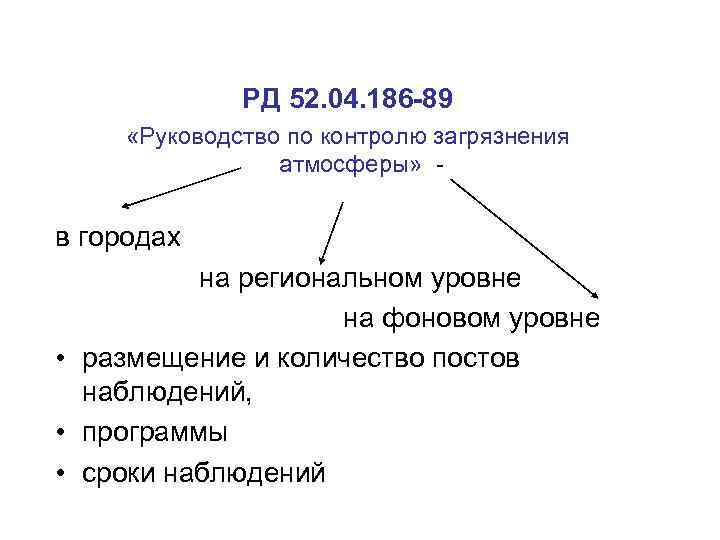

РД 52. 04. 186 -89 «Руководство по контролю загрязнения атмосферы» - в городах на региональном уровне на фоновом уровне • размещение и количество постов наблюдений, • программы • сроки наблюдений

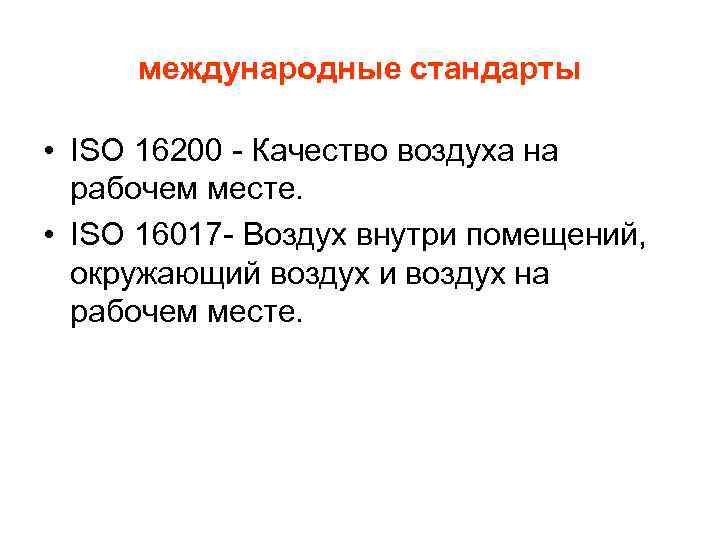

международные стандарты • ISO 16200 - Качество воздуха на рабочем месте. • ISO 16017 - Воздух внутри помещений, окружающий воздух и воздух на рабочем месте.
режимы отбора проб воздуха • Разовый (20 -30 минут); • Дискретный (в один поглотительный прибор или на фильтр через равные промежутки времени в течение суток отбирают 3 -8 разовых проб); • Суточный (отбор производится непрерывно в течение суток).
Характеристика методов пробоотбора Метод отбора Достоинства Недостатки Область применения Простота Сорбция микропримесей на стенках, химическое взаимодействие с материалом контейнера Анализ газов и легко летучих веществ Абсорбция Широкий диапазон анализируемых веществ Разбавление пробы, увеличение погрешности определения из-за испарения растворителя Анализ широкого диапазона ЗВ (кроме твердых частиц и аэрозолей) Адсорбция Очень высокая степень извлечения, получение представительной пробы Трудность десорбции Анализ широкого диапазона загрязняющих веществ (кроме твердых частиц и аэрозолей) Хемосорбция Селективное улавливание примесей, повышение надежности идентификации целевых компонентов Возможность побочных реакций, трудности извлечения аналита из ловушки Надежная идентификация приоритетных ЗВ Криогенное улавливание Высокая эффективность извлечения газов и легких примесей Конденсация влаги, образование аэрозоля Анализ газов и ЛОС Фильтрование Улавливание твердых частиц и аэрозолей Не задерживаются газы и и пары Анализ аэрозолей и ЛОС, адсорбированных на твердых частицах Пассивные дозиметры Не требуют аспираторов, миниатюрны, просты и удобны в работе Ограниченный набор анализируемых веществ Мониторинг загрязнения воздуха рабочей зоны Контейнеры

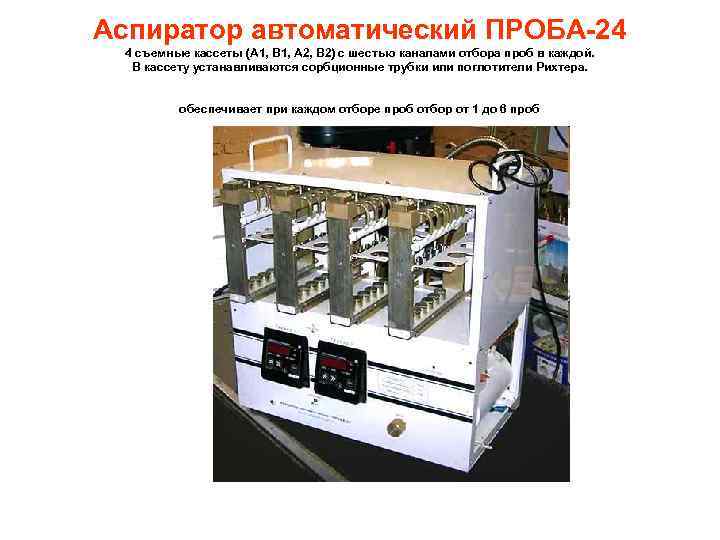

Аспиратор автоматический ПРОБА-24 4 съемные кассеты (А 1, В 1, А 2, В 2) с шестью каналами отбора проб в каждой. В кассету устанавливаются сорбционные трубки или поглотители Рихтера. обеспечивает при каждом отборе проб отбор от 1 до 6 проб
Поглотители Зайцева, Киселева, Рихтера

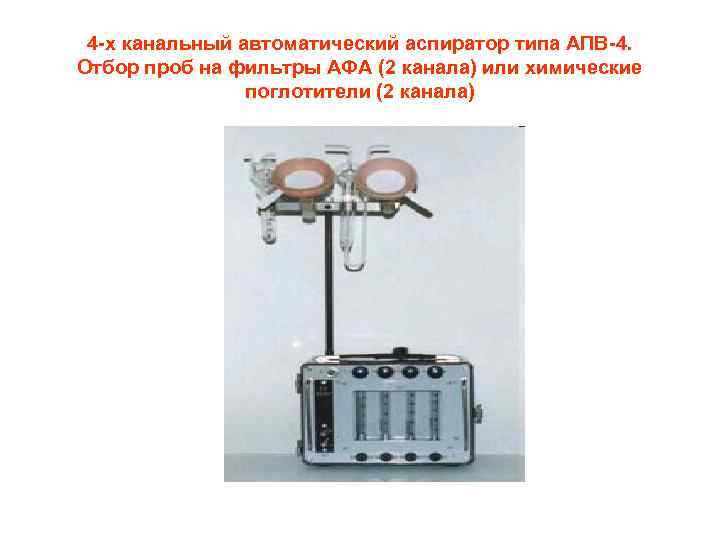

4 -х канальный автоматический аспиратор типа АПВ-4. Отбор проб на фильтры АФА (2 канала) или химические поглотители (2 канала)
Аспиратор ПУ-4 Э обеспечивает отбор проб с заданным объемным расходом через поглотитель по 4 -м параллельным каналам. Отобранные пробы анализируются в лаборатории

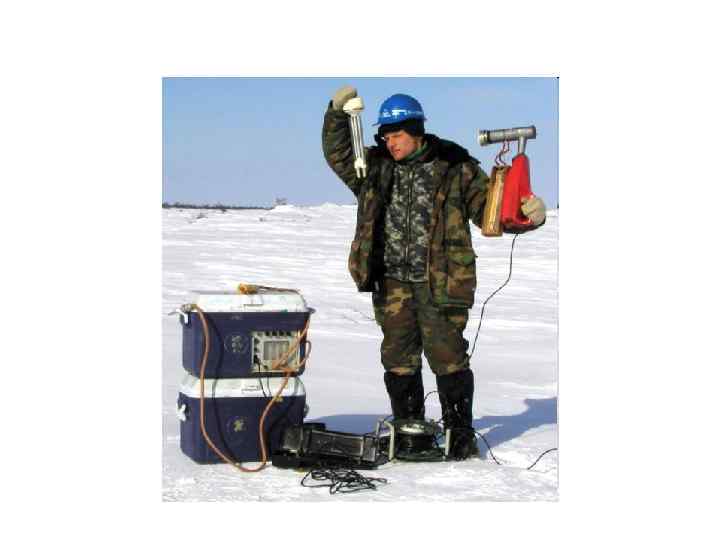

отбор проб воздуха на сорбционные трубки или в поглотители Отбор проб воздуха в специальные пластиковые емкости
Типы контейнеров для отбора проб воздуха Тип контейнера Стеклянные и стальные цилиндры Анализируемые группы соединений Фреоны Контейнер из нержавеющей Углеводороды С 2 -С 6, стали с металлическими галогенуглеводороды, сифонами алкилбензолы Определяемые концентрации, мг/м 3 0, 001 -0, 2 0, 03 -10, 0 Стеклянный контейнер с тефлоновым краном Изопрен, углеводороды. С 1 -С 2 0, 05 -3, 0 Тефлоновый мешок Изопрен, углеводороды С 2 -С 6 0, 5 -50, 0 Сосуд из пассивированной нержавеющей стали Мешки из полиэфирной пленки Легколетучие органические соединения 0, 001 -0, 01 Органические газы, диоксиды серы и азота, озон, хлор, фосфин, аммиак, сероводород 0, 005 -0, 1
Сорбенты для извлечения примесей из воздуха Сорбент Состав Удельная поверхность, м 2/г Активные угли Углерод 800 -1000 Силикагель Диоксид кремния 100 -800 Модифицированные силикагели (порасил, сферосил, карбосил) Диоксид кремния 300 -500 Графитированные сажи и углеродсодержащие полимеры (карбосивы, карбопаки, карбохромы, сферокарбы) Углерод 10 -1000 Пористые полимерные сорбенты (тенаксы, полисорбы, хромосорбы, порапаки) Сополимеры на основе стирола, дивинилбензола, винилпирролидона и 2, 6 дифенил-п-фениленоксида 20 -550
Перечень сорбентов для улавливания летучих органических соединений Сорбенты Карбосивы, сферокарбы Улавливаемые соединения Хорошо сорбируют органические соединения различных классов Амберлиты ХАД-2, ХАД-4 и ХАД-7, Порапаки Q Хорошо сорбируют высококипящие и R, Хромосорб 106, цеолит 13 Х и оксид органические соединения алюминия Тенакс GC, Карбопаки В и С, Порапаки P и S Хорошо сортируют неполярные высококипящие соединения Полидифенилфталид Хорошо сорбирует газы и все летучие органические соединения

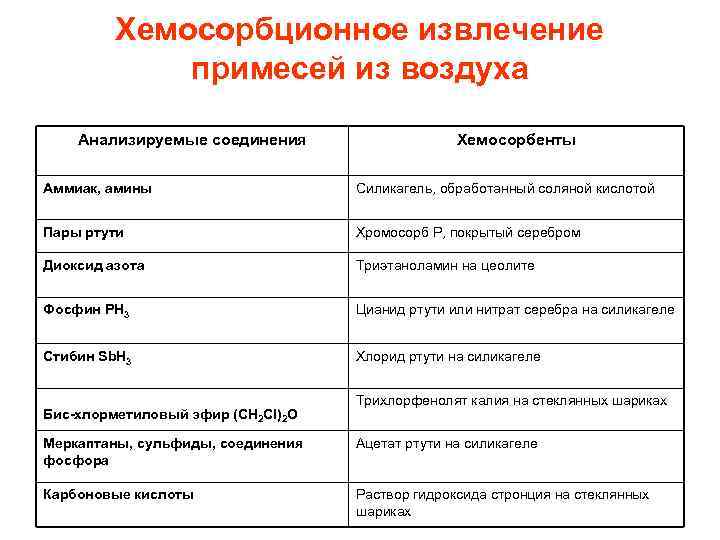

Хемосорбционное извлечение примесей из воздуха Анализируемые соединения Хемосорбенты Аммиак, амины Силикагель, обработанный соляной кислотой Пары ртути Хромосорб Р, покрытый серебром Диоксид азота Триэтаноламин на цеолите Фосфин PH 3 Цианид ртути или нитрат серебра на силикагеле Стибин Sb. H 3 Хлорид ртути на силикагеле Бис-хлорметиловый эфир (CH 2 Cl)2 O Трихлорфенолят калия на стеклянных шариках Меркаптаны, сульфиды, соединения фосфора Ацетат ртути на силикагеле Карбоновые кислоты Раствор гидроксида стронция на стеклянных шариках

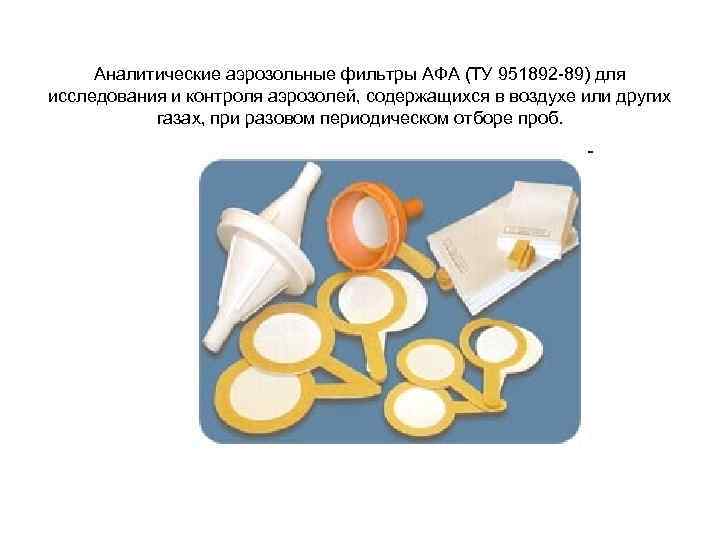

Аналитические аэрозольные фильтры АФА (ТУ 951892 -89) для исследования и контроля аэрозолей, содержащихся в воздухе или других газах, при разовом периодическом отборе проб.

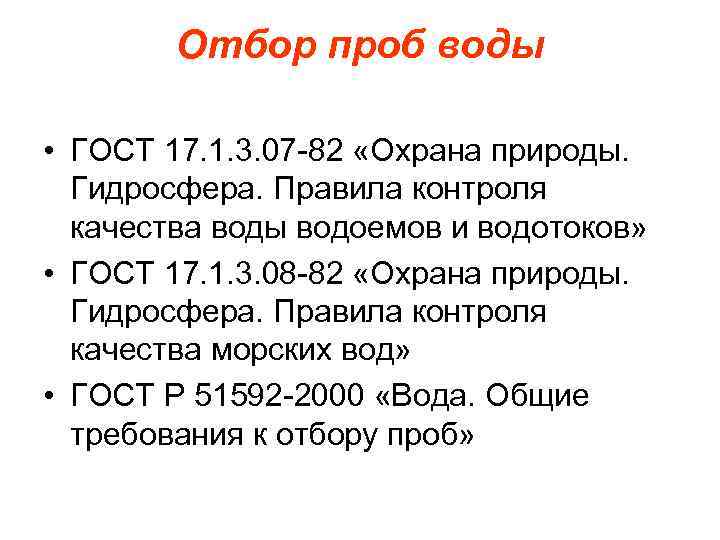

Отбор проб воды • ГОСТ 17. 1. 3. 07 -82 «Охрана природы. Гидросфера. Правила контроля качества воды водоемов и водотоков» • ГОСТ 17. 1. 3. 08 -82 «Охрана природы. Гидросфера. Правила контроля качества морских вод» • ГОСТ Р 51592 -2000 «Вода. Общие требования к отбору проб»
правила контроля качества воды водоемов и водотоков по физическим, химическим и гидробиологическим показателям • назначение и расположение пунктов контроля 4 -х категорий • программы (обязательная, сокращенная 1, сокращенная 2, сокращенная 3) • периодичность проведения контроля в зависимости от вида программы • количество вертикалей и горизонталей в створах.
Пункты контроля включают один или несколько створов – условных поперечных сечений водоема или водотока. На водотоках • • один створ устанавливают при отсутствии организованного сброса сточных вод; два и более створа устанавливают при наличии организованного сброса сточных вод – 1 створ располагают на расстоянии 1 км выше от источника загрязнения, другие створы – ниже источника загрязнения в месте достаточно полного (не менее 80%) смешения сточных вод с водами водотока – т. н. «створ полного смешения» . На водоемах • • • устанавливают не менее трех створов – один створ вне зоны влияния источника загрязнения, другой створ - в месте сброса сточных вод, остальные (не менее двух) располагают по обе стороны на расстоянии 0, 5 км от места сброса и непосредственно за границей зоны загрязненности. Количество вертикалей в створе при неоднородном химическом составе воды – не менее трех, при однородном составе – одна. Количество горизонтов на вертикали определяют с учетом глубины водного объекта. При глубине до 5 м – 1 горизонт; 5 -10 м – 2 горизонта; > 10 м – 3 горизонта.

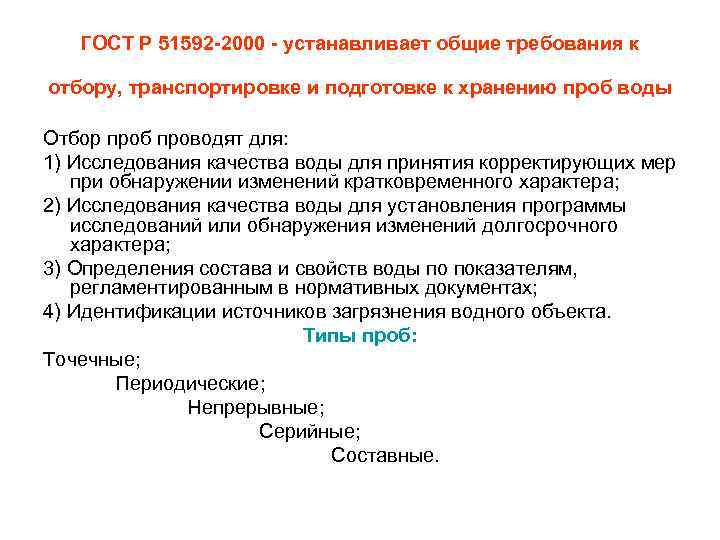

ГОСТ Р 51592 -2000 - устанавливает общие требования к отбору, транспортировке и подготовке к хранению проб воды Отбор проб проводят для: 1) Исследования качества воды для принятия корректирующих мер при обнаружении изменений кратковременного характера; 2) Исследования качества воды для установления программы исследований или обнаружения изменений долгосрочного характера; 3) Определения состава и свойств воды по показателям, регламентированным в нормативных документах; 4) Идентификации источников загрязнения водного объекта. Типы проб: Точечные; Периодические; Непрерывные; Серийные; Составные.

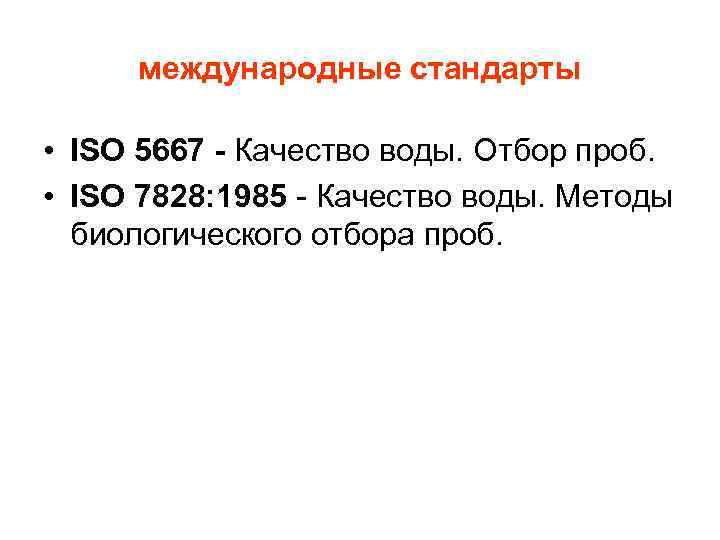

международные стандарты • ISO 5667 - Качество воды. Отбор проб. • ISO 7828: 1985 - Качество воды. Методы биологического отбора проб.

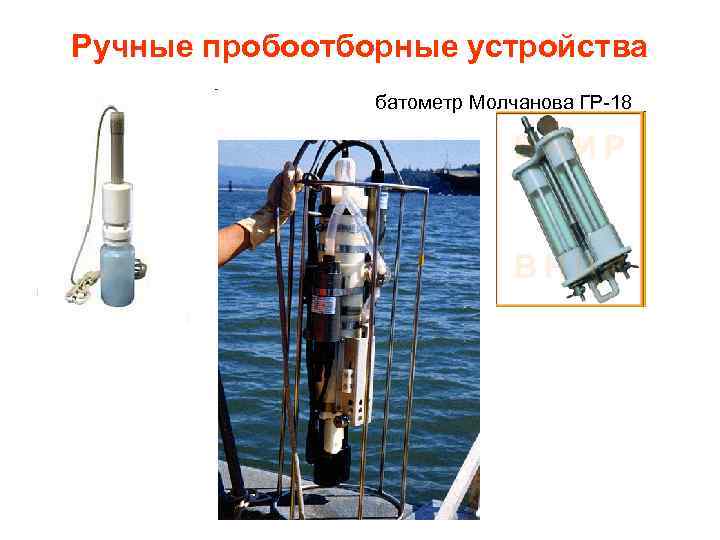

Ручные пробоотборные устройства батометр Молчанова ГР-18

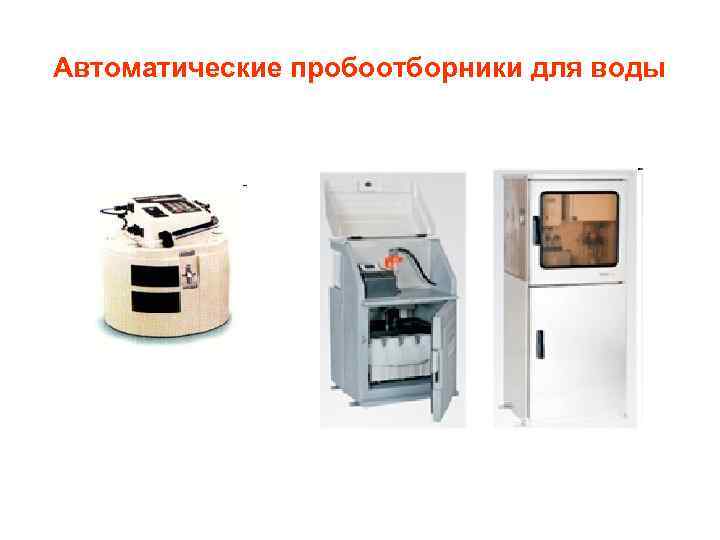

Автоматические пробоотборники для воды

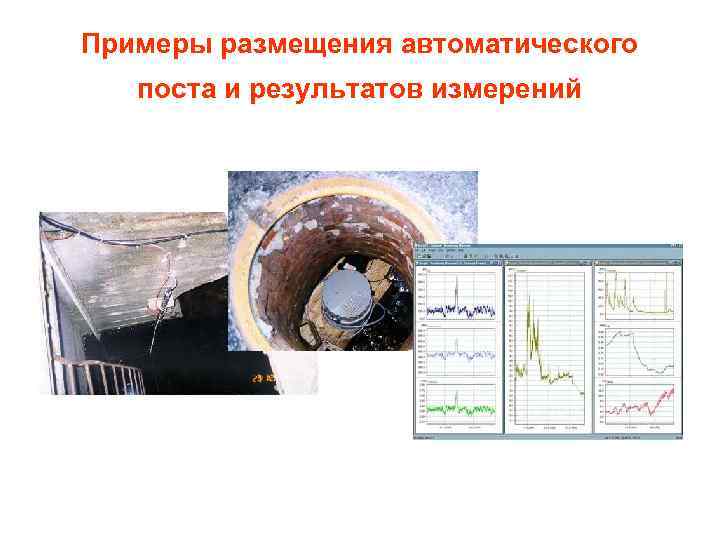

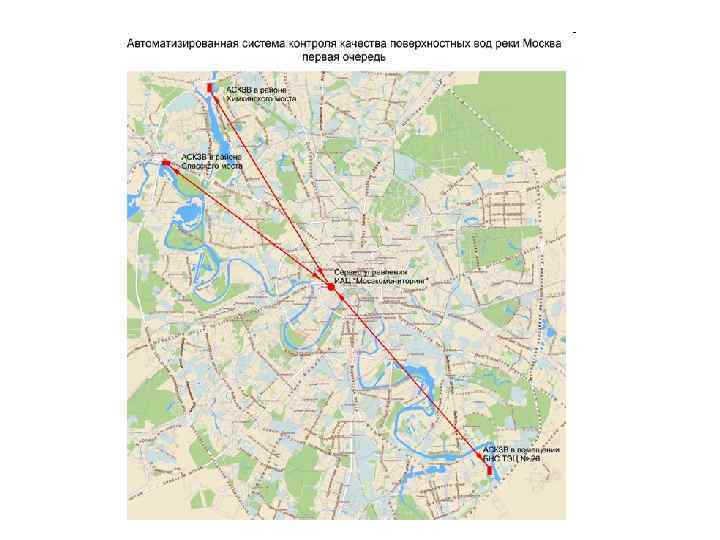

Примеры размещения автоматического поста и результатов измерений
Примеры методов хранения и консервации проб Показатель Материал емкости для отбора и хранения проб Метод хранения и консервации проб Максимально рекомендуемый срок хранения Место проведения определения показателя р. Н Полимерный материал или стекло - - На месте отбора ХПК Стекло Подкисление серной кислотой до р. Н<2, охлаждение до 2 -5 о. С и хранение в темном месте 5 суток Лаборатория Полимерный материал Замораживание до 20 о. С 1 месяц Лаборатория Железо (суммарно) Полимерный материал или боросиликатное стекло Подкисление до р. Н<2 1 месяц Лаборатория Нефть и нефтепродукты Стекло Экстракция и охлаждение до 2 -5 о. С 24 часа Лаборатория
Отбор проб почвы • ГОСТ 17. 4. 3. 01 -83. Охрана природы. Почвы. Общие требования к отбору проб. • ГОСТ 17. 4. 4. 02 -84 Охрана природы. Почвы. Методы отбора и подготовки проб для химического, бактериологического, гельминтологического анализа • ГОСТ 28168 -89. Почвы. Отбор проб. • ГОСТ Р 53123 -2008. Качество почвы. Отбор проб. Часть 5. Руководство по изучению городских и промышленных участков на предмет загрязнения почвы. • ISO 10381 - Качество почвы. Отбор проб.

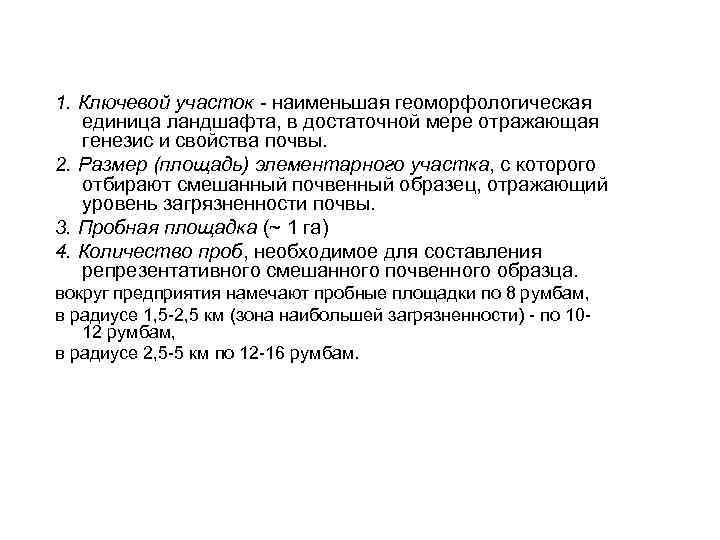

1. Ключевой участок - наименьшая геоморфологическая единица ландшафта, в достаточной мере отражающая генезис и свойства почвы. 2. Размер (площадь) элементарного участка, с которого отбирают смешанный почвенный образец, отражающий уровень загрязненности почвы. 3. Пробная площадка (~ 1 га) 4. Количество проб, необходимое для составления репрезентативного смешанного почвенного образца. вокруг предприятия намечают пробные площадки по 8 румбам, в радиусе 1, 5 -2, 5 км (зона наибольшей загрязненности) - по 1012 румбам, в радиусе 2, 5 -5 км по 12 -16 румбам.
разные функциональные зоны: 1) Селитебные зоны – обследуются наиболее значимых территорий (зон повышенного риска) детских и образовательных учреждений, спортивных, игровых, детских площадок жилой застройки, площадок отдыха, зон рекреации, зон санитарной охраны водоемов, прибрежных зон, санитарнозащитных зон. Особое внимание уделяется гигиенической оценке почв по Сан. Пи. Н 2. 1. 7. 1287 -03 «Санитарноэпидемиологические требования к качеству почвы» и МУ 2. 1. 7. 730 -99 «Гигиеническая оценка качества почвы населенных мест» . 2) Промышленные зоны – необходимо учитывать наличие как поверхностных, так и подземных источников поступления ЗВ в почвенно-грунтовую толщу, а также внутрипочвенный сток растворенных токсичных соединений вниз по рельефу. 3) Земли природного комплекса и рекреационного назначения – почвы обследуются по инструкциям для естественных ненарушенных территорий
Пробоотборник Аккермана - для почв на глубине до 50 м Кольцевой пробоотборник - для пробоотбора всех типов почв на глубине до 2 м
Отбор проб почвы
