Проблемы Управления Жизненным Циклом (УЖЦ) при проектировании и инжиниринге АЭС Директор Проектноконструкторского филиала ОАО «Концерн Росэнергоатом» Сергей Владимирович Егоров

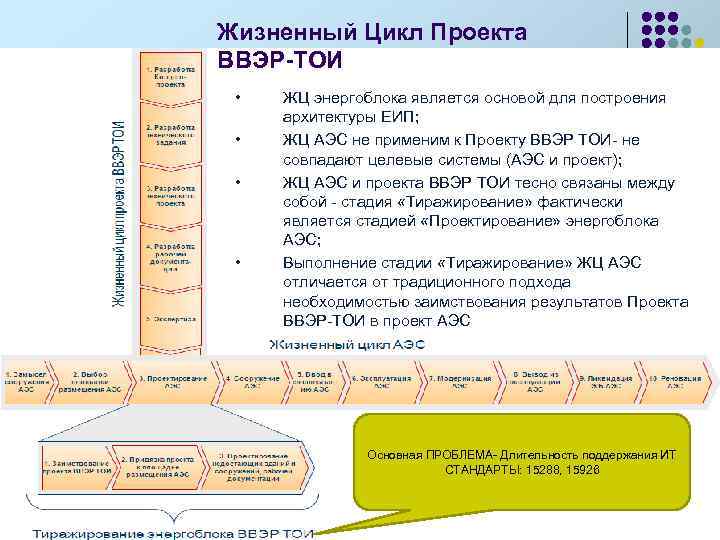

Жизненный Цикл Проекта ВВЭР-ТОИ • • ЖЦ энергоблока является основой для построения архитектуры ЕИП; ЖЦ АЭС не применим к Проекту ВВЭР ТОИ- не совпадают целевые системы (АЭС и проект); ЖЦ АЭС и проекта ВВЭР ТОИ тесно связаны между собой - стадия «Тиражирование» фактически является стадией «Проектирование» энергоблока АЭС; Выполнение стадии «Тиражирование» ЖЦ АЭС отличается от традиционного подхода необходимостью заимствования результатов Проекта ВВЭР-ТОИ в проект АЭС • • Lorem ipsum dolor sit amet, consectetuer adipiscing elit. • Vivamus et magna. Fusce sed sem sed magna suscipit egestas. • Lorem ipsum dolor sit amet, consectetuer adipiscing elit. Vivamus et magna. Fusce sed sem sed magna suscipit egestas. Основная ПРОБЛЕМА- Длительность поддержания ИТ СТАНДАРТЫ: 15288, 15926

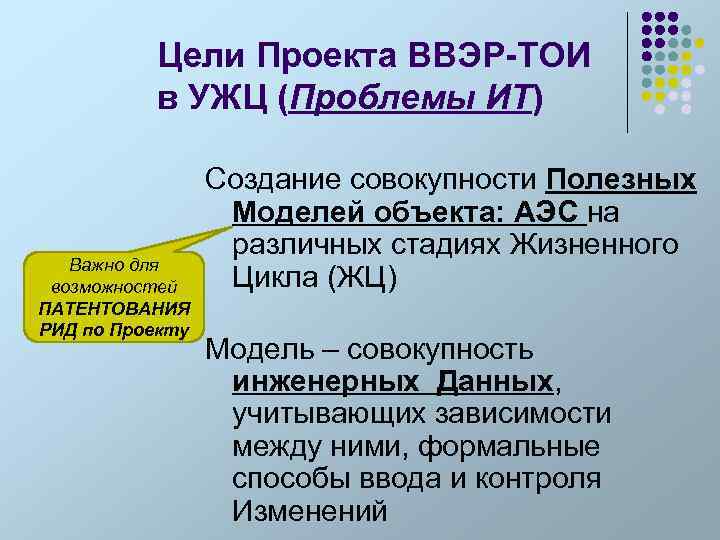

Цели Проекта ВВЭР-ТОИ в УЖЦ (Проблемы ИТ) Важно для возможностей ПАТЕНТОВАНИЯ РИД по Проекту Создание совокупности Полезных Моделей объекта: АЭС на различных стадиях Жизненного Цикла (ЖЦ) Модель – совокупность инженерных Данных, учитывающих зависимости между ними, формальные способы ввода и контроля Изменений
Единое информационное пространство- «МЕТОД УПРАВЛЕНИЯ/ИНСТРУМЕНТ» УЖЦ l Информационное пространство существовало и ранее, но основывалось на «бумажных» технологиях ! инновационное организационно -техническое решение по созданию АЭС, совокупность программно-аппаратных средств и организационных Решений.

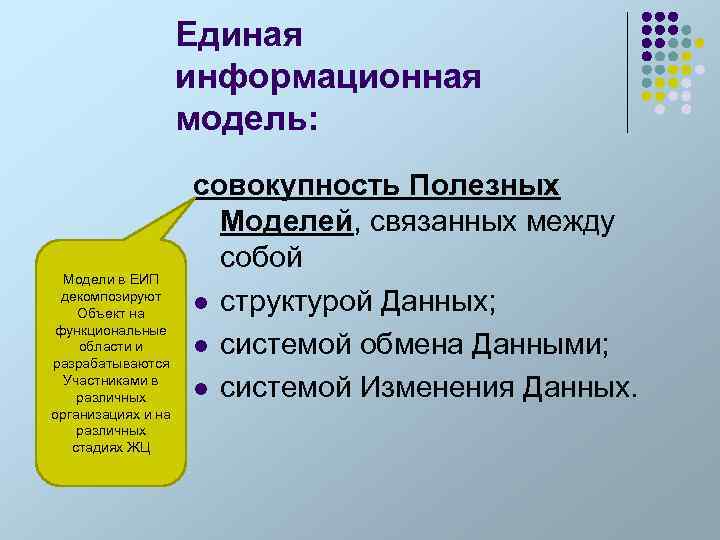

Единая информационная модель: Модели в ЕИП декомпозируют Объект на функциональные области и разрабатываются Участниками в различных организациях и на различных стадиях ЖЦ совокупность Полезных Моделей, связанных между собой l структурой Данных; l системой обмена Данными; l системой Изменения Данных.

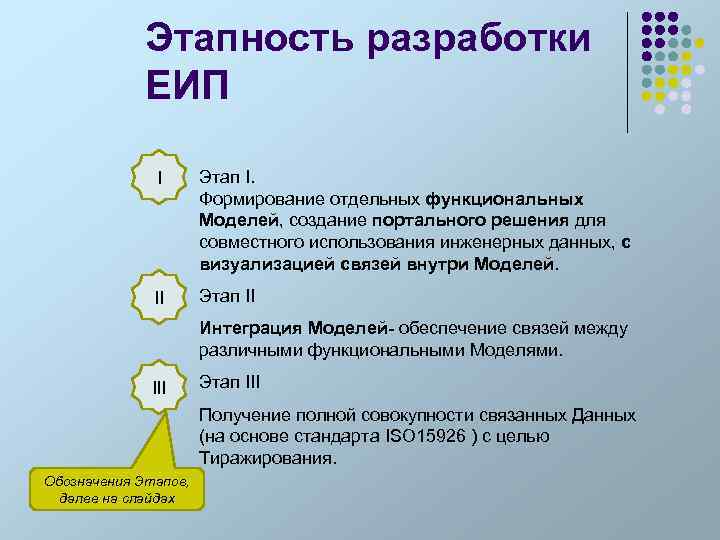

Этапность разработки ЕИП I Этап I. Формирование отдельных функциональных Моделей, создание портального решения для совместного использования инженерных данных, с визуализацией связей внутри Моделей. II Этап II Интеграция Моделей- обеспечение связей между различными функциональными Моделями. III Этап III Получение полной совокупности связанных Данных (на основе стандарта ISO 15926 ) с целью Тиражирования. Обозначения Этапов, далее на слайдах

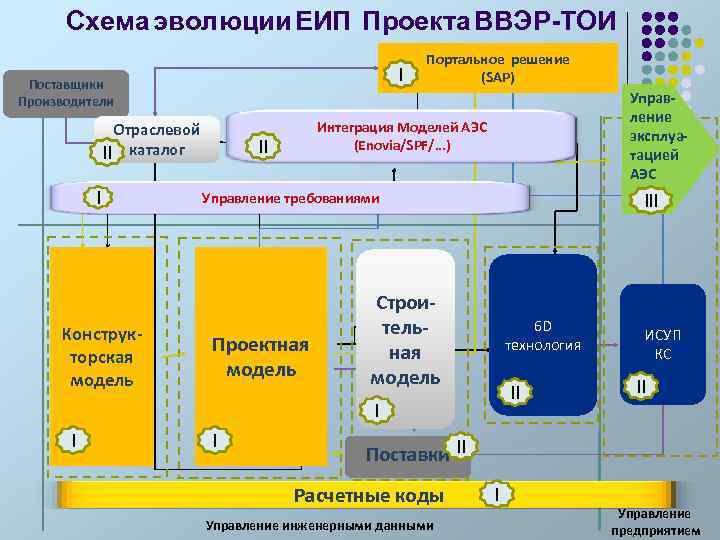

Схема эволюции ЕИП Проекта ВВЭР-ТОИ I Поставщики Производители Отраслевой II каталог I Конструкторская модель Портальное решение (SAP) Управление эксплуатацией АЭС Интеграция Моделей АЭС (Enovia/SPF/…) II Управление требованиями Проектная модель III Строительная модель 6 D технология II I ИСУП КС II Поставки II Расчетные коды Управление инженерными данными I Управление предприятием
« 6 D концепция» трансформации платформ II 3 DLive Срезы проектных данных Структуры АЭС Элементы АЭС, SP 3 D V 6 V 2 SP 2 D V 6 V 2 SPEL V 6 V 2 SP 3 D SP 2 D Контроль изменений SP EL Process & Plant Design Teamcenter -V 6 Connector Civil Engineering Equipment

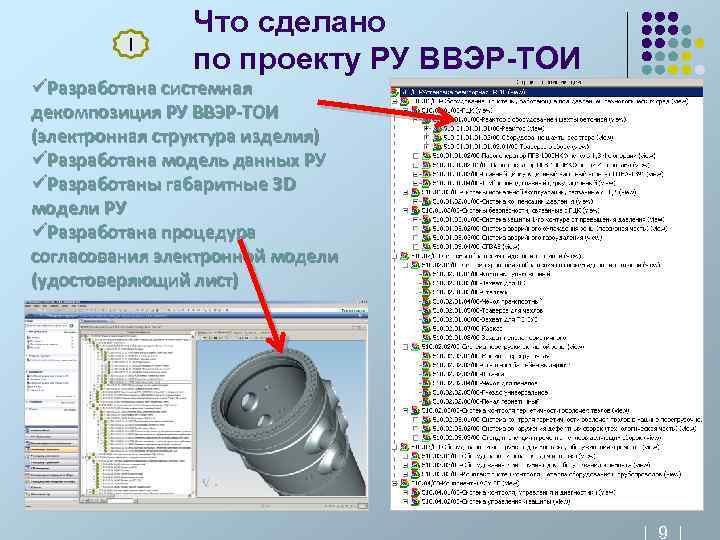

I Что сделано по проекту РУ ВВЭР-ТОИ üРазработана системная декомпозиция РУ ВВЭР-ТОИ (электронная структура изделия) üРазработана модель данных РУ üРазработаны габаритные 3 D модели РУ üРазработана процедура согласования электронной модели (удостоверяющий лист) | 9 |

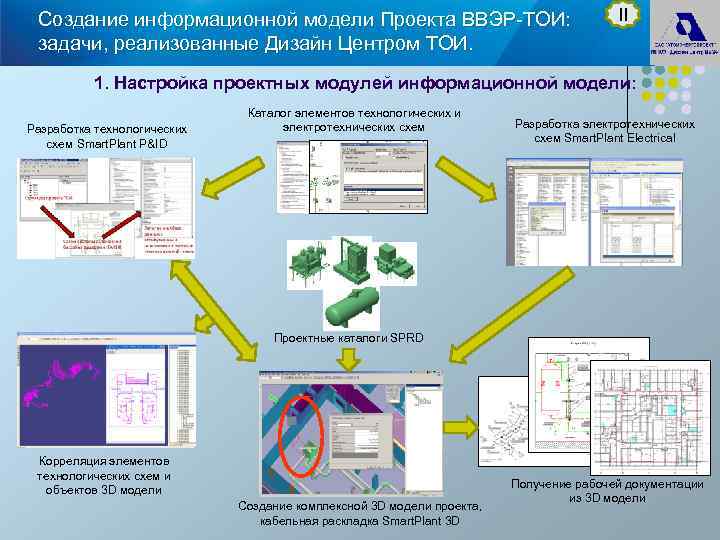

Создание информационной модели Проекта ВВЭР-ТОИ: задачи, реализованные Дизайн Центром ТОИ. II 1. Настройка проектных модулей информационной модели: Разработка технологических схем Smart. Plant P&ID Каталог элементов технологических и электротехнических схем Разработка электротехнических схем Smart. Plant Electrical Проектные каталоги SPRD Корреляция элементов технологических схем и объектов 3 D модели Создание комплексной 3 D модели проекта, кабельная раскладка Smart. Plant 3 D Получение рабочей документации из 3 D модели

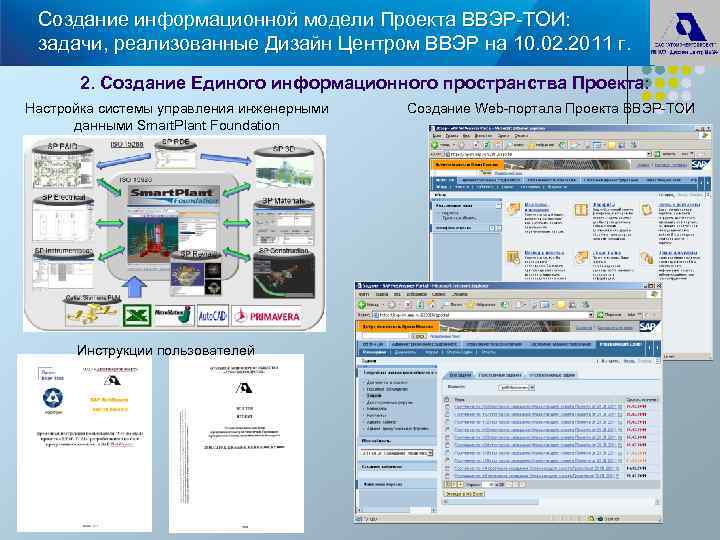

Создание информационной модели Проекта ВВЭР-ТОИ: задачи, реализованные Дизайн Центром ВВЭР на 10. 02. 2011 г. 2. Создание Единого информационного пространства Проекта: Настройка системы управления инженерными данными Smart. Plant Foundation Инструкции пользователей Создание Web-портала Проекта ВВЭР-ТОИ

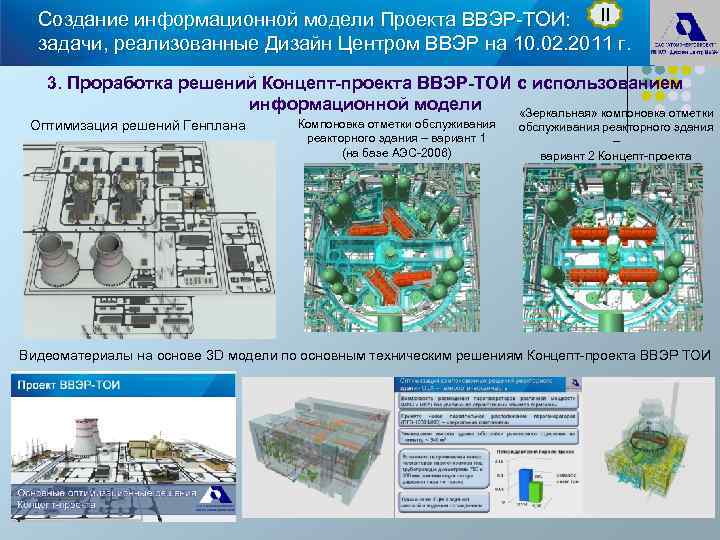

Создание информационной модели Проекта ВВЭР-ТОИ: II задачи, реализованные Дизайн Центром ВВЭР на 10. 02. 2011 г. 3. Проработка решений Концепт-проекта ВВЭР-ТОИ с использованием информационной модели «Зеркальная» компоновка отметки Оптимизация решений Генплана Компоновка отметки обслуживания реакторного здания – вариант 1 (на базе АЭС-2006) обслуживания реакторного здания – вариант 2 Концепт-проекта Видеоматериалы на основе 3 D модели по основным техническим решениям Концепт-проекта ВВЭР ТОИ

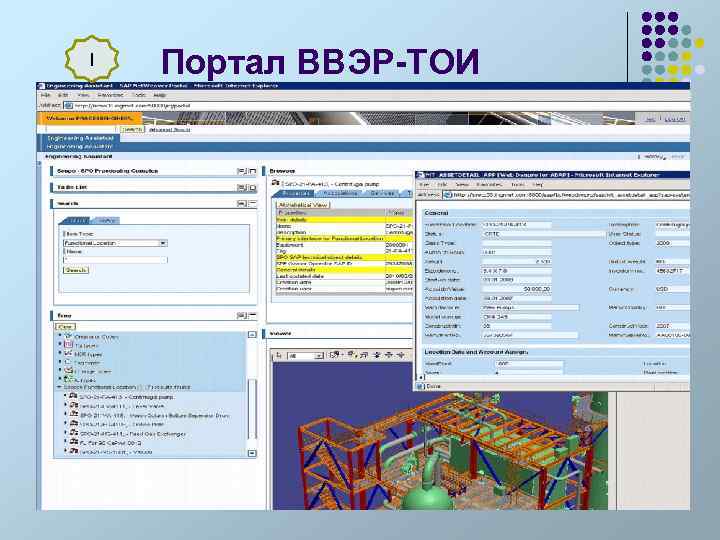

I Портал ВВЭР-ТОИ

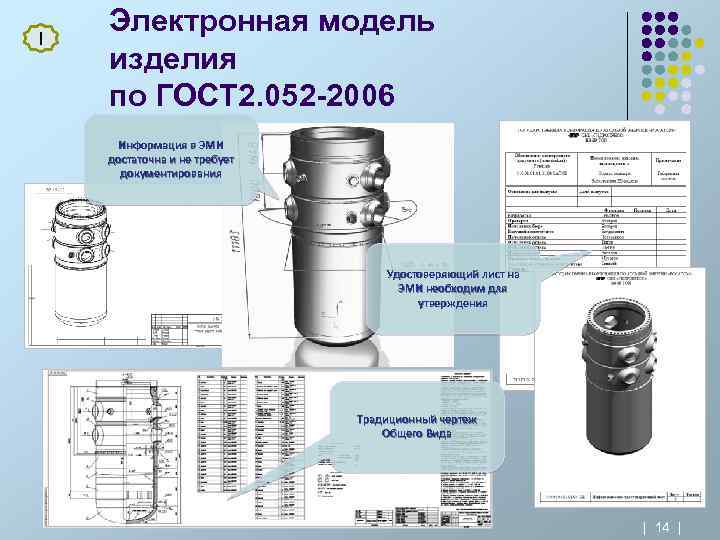

I Электронная модель изделия по ГОСТ 2. 052 -2006 Информация в ЭМИ достаточна и не требует документирования Удостоверяющий лист на ЭМИ необходим для утверждения Традиционный чертеж Общего Вида | 14 |

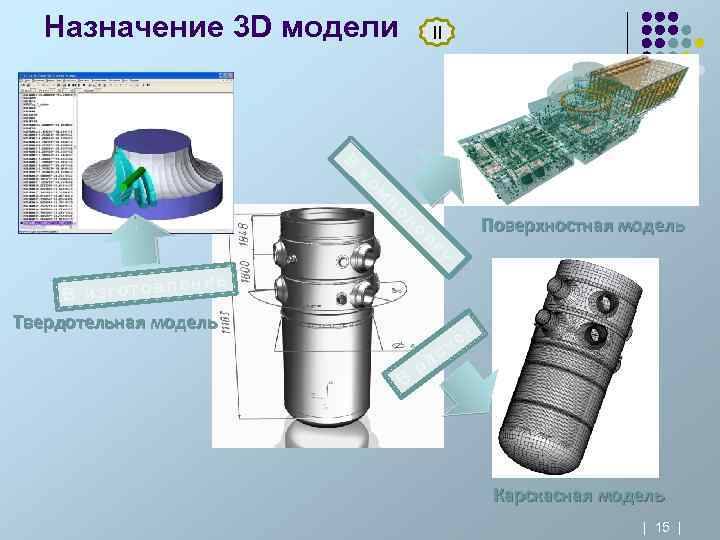

Назначение 3 D модели В ле В изготов ко м II по но в Поверхностная модель ку ние Твердотельная модель В ас р ет ч Карскасная модель | 15 |
Спасибо за внимание!
