Проблемы технического совершенствования и модернизации гидрологической сети: опыт различных стран и его использование в РФ З. Д. Копалиани, Д. В. Высоцкий (ГГИ) Совещание ответственных Представителей Национальных Комитетов по МГП ЮНЕСКО стран СНГ (1 -3 октября 2008 г. , г. Санкт-Петербург, ГГИ)
Основные направления модернизации гидрологической сети в приоритетных регионах • Оптимизация наземной сети гидрологических станций и постов по • • количественному и качественному составу Внедрение автономных источников электроэнергии и энергосберегающих приборов и оборудования в пунктах с неустойчивым энергоснабжением и на труднодоступных станциях Оснащение гидрологических станций и постов средствами связи, обеспечивающими различные варианты передачи данных наблюдений с учетом условий расположения конкретного гидрологического поста Создание Центров сбора гидрологических данных (ЦСД) Обучение специалистов в области эксплуатации и обслуживания новой техники, приборов и оборудования Создание центров сервисного обслуживания гидрологических приборов и оборудования Внедрение в оперативных подразделениях Росгидромета современных гидрологических моделей Переработка нормативных и методических документов Росгидромета в свете предполагаемой модернизации гидрологической сети
Варианты оснащения автоматизированных гидрологических комплексов

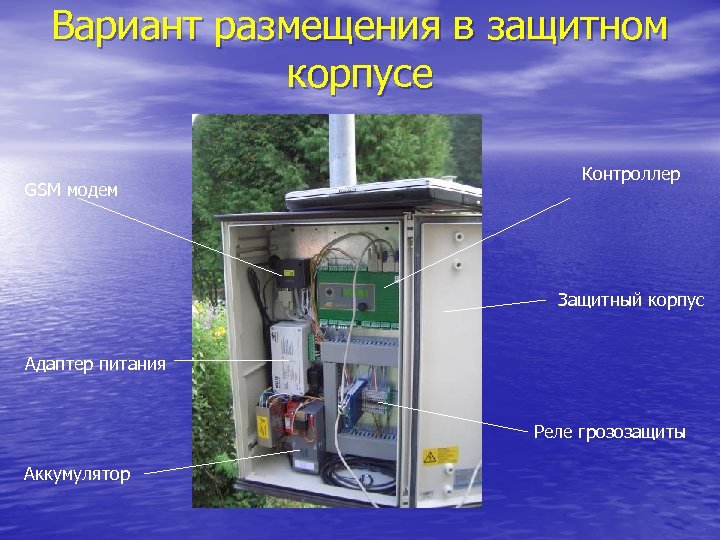

Вариант размещения в защитном корпусе GSM модем Контроллер Защитный корпус Адаптер питания Реле грозозащиты Аккумулятор

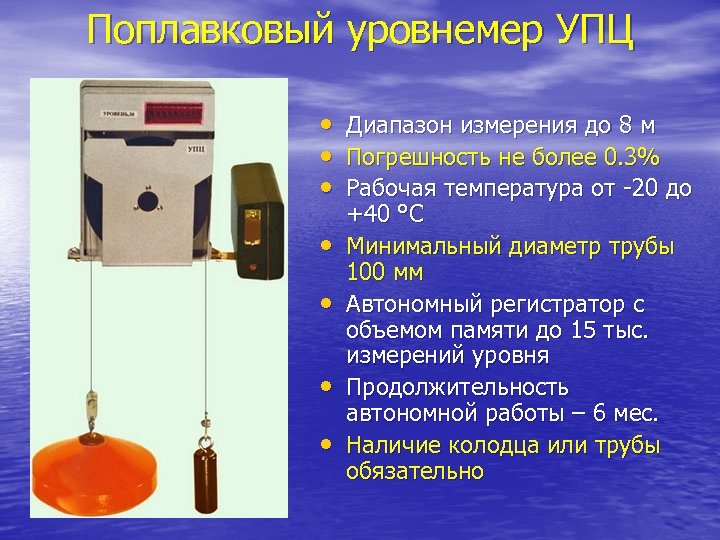

Поплавковый уровнемер УПЦ • Диапазон измерения до 8 м • Погрешность не более 0. 3% • Рабочая температура от -20 до • • +40 °С Минимальный диаметр трубы 100 мм Автономный регистратор с объемом памяти до 15 тыс. измерений уровня Продолжительность автономной работы – 6 мес. Наличие колодца или трубы обязательно
Гидростатический уровнемер • Диапазон измерения до 10 и более • • • метров Погрешность не более 0. 1% Встроенный датчик температуры воды Диапазон измерения температуры воды от 0 до +50 °С Монтаж в трубе диаметром от 50 мм Межповерочный интервал до 1 года. Компактная конструкция Возможность измерений при наличии ледостава Необходимость обслуживания адсорбера Необходима защита от грозовых разрядов Наличие дрейфа характеристик

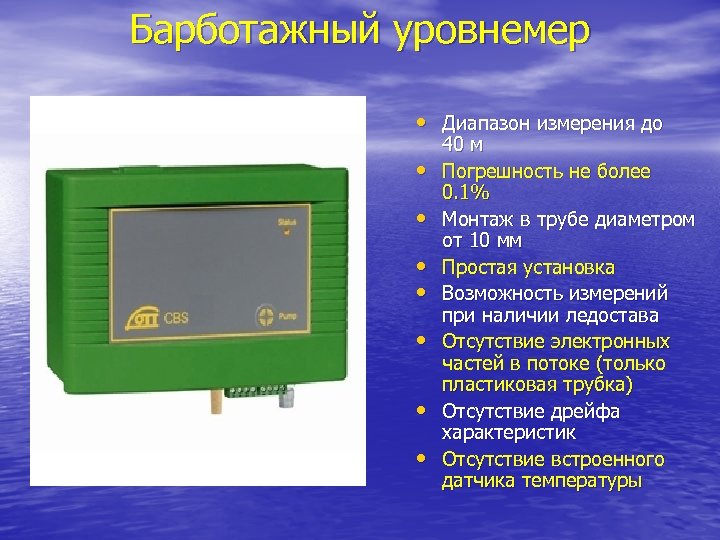

Барботажный уровнемер • Диапазон измерения до • • 40 м Погрешность не более 0. 1% Монтаж в трубе диаметром от 10 мм Простая установка Возможность измерений при наличии ледостава Отсутствие электронных частей в потоке (только пластиковая трубка) Отсутствие дрейфа характеристик Отсутствие встроенного датчика температуры
Радарный уровнемер • Диапазон измерения до 30 м • Погрешность не более ± 1 см • Компенсация изменений температуры воздуха • Установка под мостами или на консоли с берега • Отсутствие контакта с потоком (не повреждается плывущими предметами) • Невозможность измерений при наличии ледостава

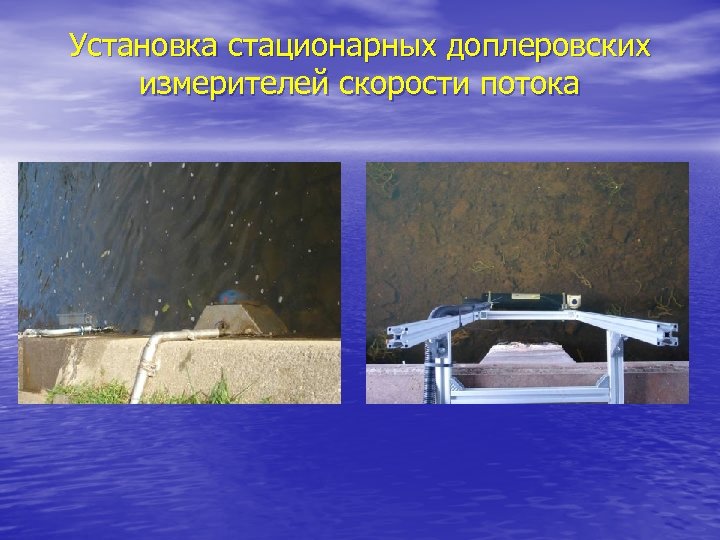

Установка стационарных доплеровских измерителей скорости потока

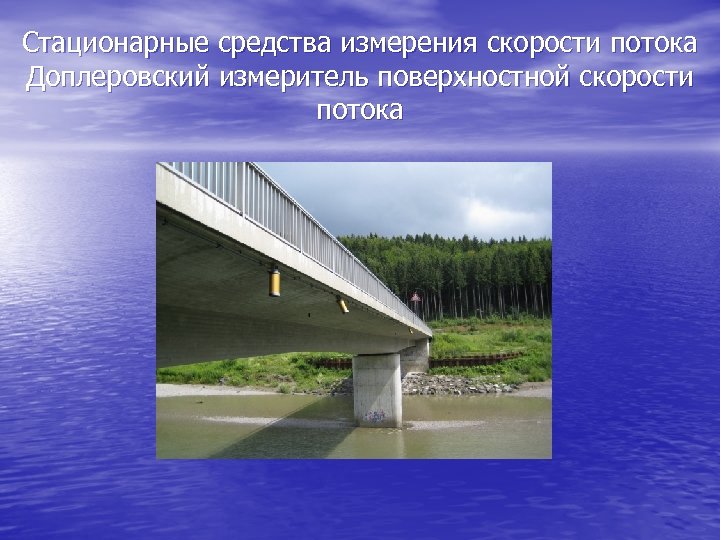

Стационарные средства измерения скорости потока Доплеровский измеритель поверхностной скорости потока
Осадкомерный комплекс
Система сбора информации

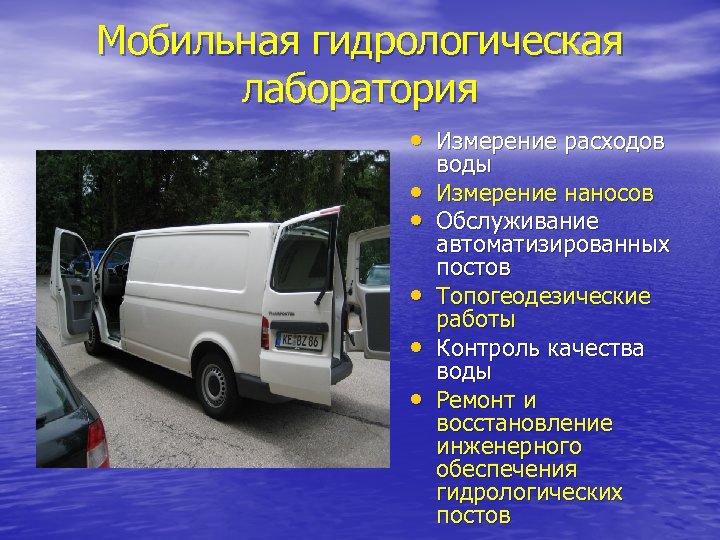

Мобильная гидрологическая лаборатория • Измерение расходов • • • воды Измерение наносов Обслуживание автоматизированных постов Топогеодезические работы Контроль качества воды Ремонт и восстановление инженерного обеспечения гидрологических постов
Акустический профилограф
Способы применения акустических профилографов
Сводная таблица состава модернизируемой системы гидрологических наблюдений в трех опытных регионах России (бассейны рек Кубань, Уссури и Ока) Элементы модернизируемой наблюдений системы гидрологических Бассейн р. Кубань Бассейн р. Уссури Бассейн р. Ока Всего Количество модернизируемых ГП, 67 65 22 154 из них вновь открываемых 18 14 4 36 Количество уровнемеров, из них: 67 65 22 154 - - § гидростатических 42 9 16 67 § барботажных 16 56 6 78 § радарных 7 - - 7 Количество стационарных доплеровских профилографов 1 1 1 3 Количество доплеровских радарных измерителей скорости потока 7 - - 7 Контроллеры 67 65 22 154 Оборудование и средства инженерного обеспечения 67 65 22 154 Комплект связи, из них: 67 65 22 154 § GSM модем 34 29 22 85 § спутниковая связь 33 36 - 69 Оснащение Гидрологического центра сбора информации 2 1 2 5 Оснащение узлов управления гидрологическими постами 5 4 6 15 Осадкомерные комплексы 50 36 2 88 Количество мобильных гидрологических лабораторий (МГЛ) 6 5 5 16 § поплавковых

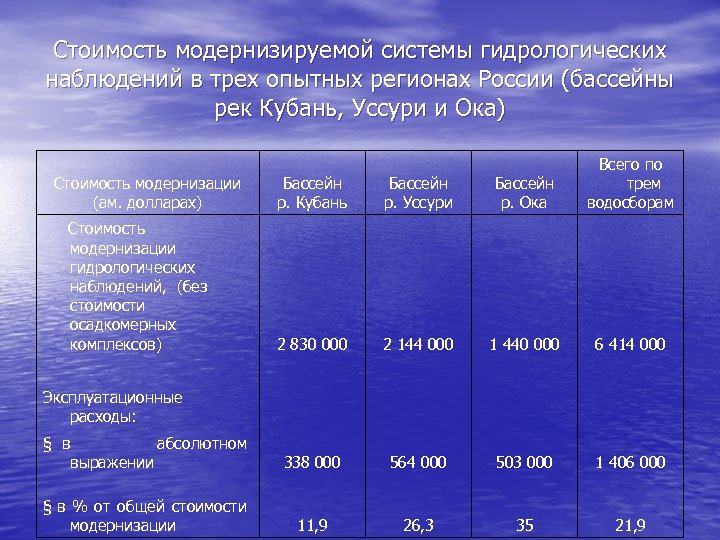

Стоимость модернизируемой системы гидрологических наблюдений в трех опытных регионах России (бассейны рек Кубань, Уссури и Ока) Бассейн р. Кубань Бассейн р. Уссури Бассейн р. Ока Всего по трем водосборам 2 830 000 2 144 000 1 440 000 6 414 000 Эксплуатационные расходы: § в абсолютном выражении 338 000 564 000 503 000 1 406 000 § в % от общей стоимости модернизации 11, 9 26, 3 35 21, 9 Стоимость модернизации (ам. долларах) Стоимость модернизации гидрологических наблюдений, (без стоимости осадкомерных комплексов)

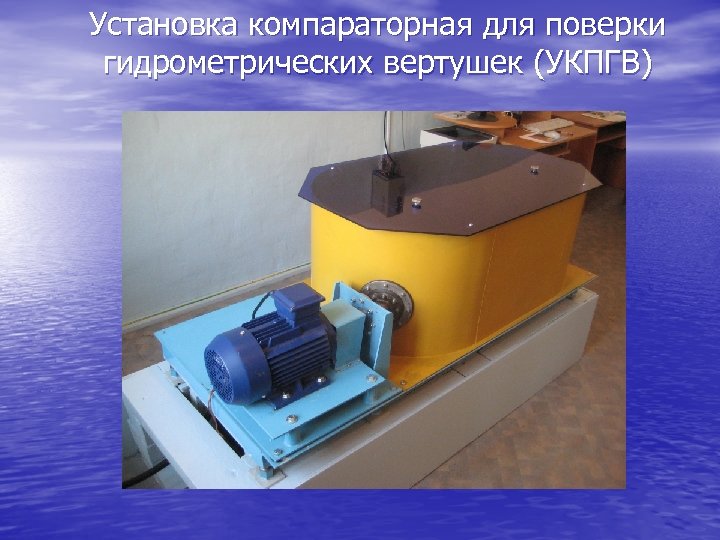

Установка компараторная для поверки гидрометрических вертушек (УКПГВ)

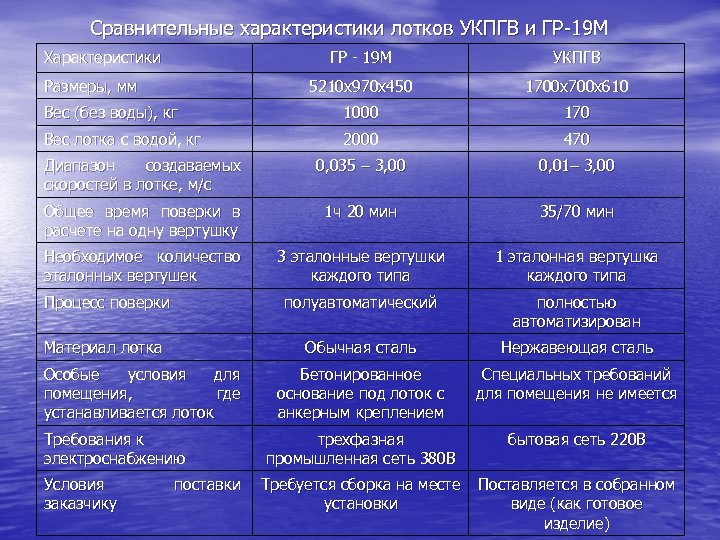

Сравнительные характеристики лотков УКПГВ и ГР-19 М Характеристики ГР - 19 М УКПГВ 5210 х970 х450 1700 х610 Вес (без воды), кг 1000 170 Вес лотка с водой, кг 2000 470 Диапазон создаваемых скоростей в лотке, м/с 0, 035 – 3, 00 0, 01– 3, 00 Общее время поверки в расчете на одну вертушку 1 ч 20 мин 35/70 мин Необходимое количество эталонных вертушек 3 эталонные вертушки каждого типа 1 эталонная вертушка каждого типа Процесс поверки полуавтоматический полностью автоматизирован Материал лотка Обычная сталь Нержавеющая сталь Бетонированное основание под лоток с анкерным креплением Специальных требований для помещения не имеется трехфазная промышленная сеть 380 В бытовая сеть 220 В Размеры, мм Особые условия для помещения, где устанавливается лоток Требования к электроснабжению Условия заказчику поставки Требуется сборка на месте Поставляется в собранном установки виде (как готовое изделие)
