ПРОБЛЕМЫ ПОИСКОВ НЕФТИ И ГАЗА В НЕОКОМСКОМ КОМПЛЕКСЕ (ЗАПАДНАЯ СИБИРЬ) 1

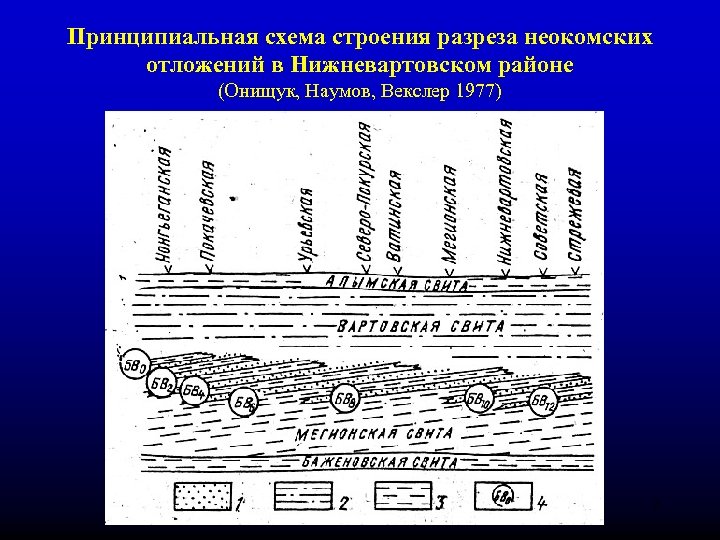

Принципиальная схема строения разреза неокомских отложений в Нижневартовском районе (Онищук, Наумов, Векслер 1977) 2

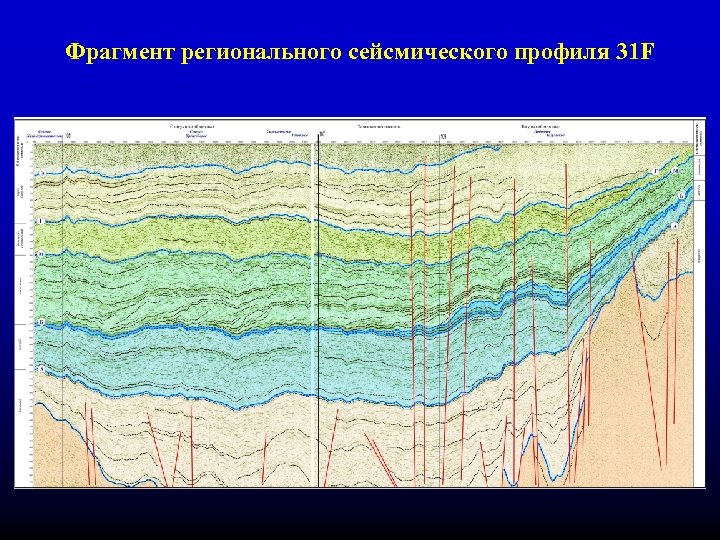

Фрагмент регионального сейсмического профиля 31 F 3

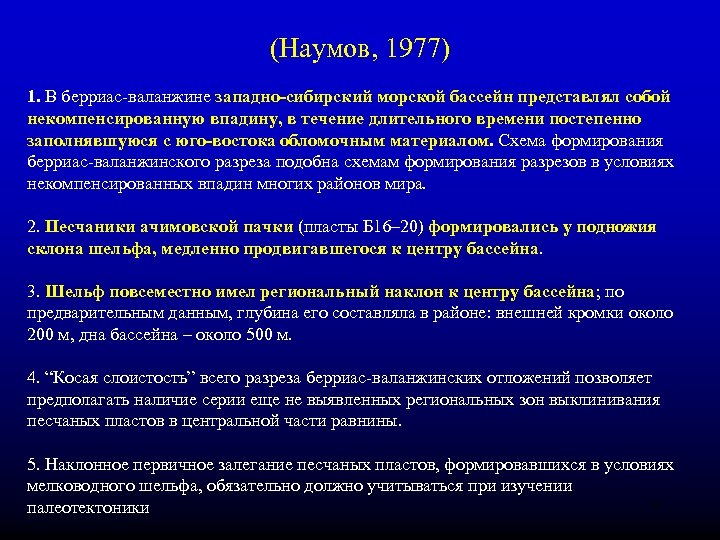

(Наумов, 1977) 1. В берриас-валанжине западно-сибирский морской бассейн представлял собой некомпенсированную впадину, в течение длительного времени постепенно заполнявшуюся с юго-востока обломочным материалом. Схема формирования берриас-валанжинского разреза подобна схемам формирования разрезов в условиях некомпенсированных впадин многих районов мира. 2. Песчаники ачимовской пачки (пласты Б 16– 20) формировались у подножия склона шельфа, медленно продвигавшегося к центру бассейна. 3. Шельф повсеместно имел региональный наклон к центру бассейна; по предварительным данным, глубина его составляла в районе: внешней кромки около 200 м, дна бассейна – около 500 м. 4. “Косая слоистость” всего разреза берриас-валанжинских отложений позволяет предполагать наличие серии еще не выявленных региональных зон выклинивания песчаных пластов в центральной части равнины. 5. Наклонное первичное залегание песчаных пластов, формировавшихся в условиях мелководного шельфа, обязательно должно учитываться при изучении 4 палеотектоники

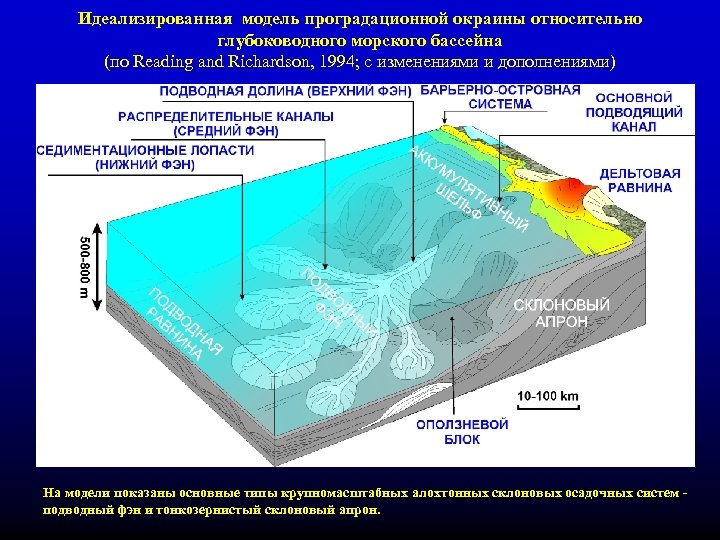

Идеализированная модель проградационной окраины относительно глубоководного морского бассейна (по Reading and Richardson, 1994; с изменениями и дополнениями) На модели показаны основные типы крупномасштабных алохтонных склоновых осадочных систем - 5 подводный фэн и тонкозернистый склоновый апрон.
Схематизированый разрез проградирующей окраины ранненеокомского относительно глубоководного морского бассейна центральных районов Западной Сибири, показывающий основные типы осадочных и физических процессов, действующих в его разных частях (без учета роста тектонических структур). Действие осадочных и эрозионных процессов приводит к выработке профиля динамического равновесия в разных физико-географических частях осадочного бассейна. Эти части бассейна с выровненной процессами эрозии и седиментации осадочной поверхностью отвечают определенным областям седиментации. Быстрая проградация береговой линии в областях депоцентров приводит к активному пререраспределению осадков в пределах акумулятивного глубоководного склона деятельностью оползневых процессов в его верхней части и гравитационных ламинарных и турбулентных осадочных потоков в нижней. . Условные обозначения: 1 - аллювиальные русловые пески и алеврито-глинистые отложения межрусловых площадей (в том числе отложения субаэральной части прибрежной (дельтовой) равнины; 2 - мелководно-морские пески и пески субаэральной части прибрежной равнины; 3 - алевриты внутренней переходной зоны со слоями штормовых песков; 4 - алеврито-глинистые отложения аккумулятивного глубоководного склона с песками гравитационных осадочных потоков; 5 - тонкоотмученные глины глубоководной равнины с алевритовыми прослоями низкоплотных турбидитовых течений; 6 - направления транспортировки осадков; 7 - изменение плотности 6 взвешенных осадочных частиц в суспензии; С. У. М. - средний уровень моря; В. У. М. - высокий (штормовой) уровень моря; Б. Р. В. - базис регулярных волн; Б. Ш. В. - базис штормовых волн.
Схема распространения неокомских клиноформ северных районов Западной Сибири 7

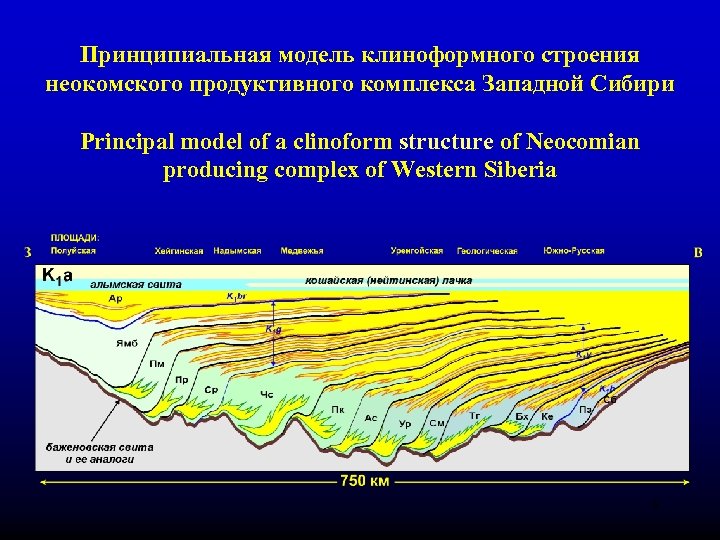

Принципиальная модель клиноформного строения неокомского продуктивного комплекса Западной Сибири Principal model of a clinoform structure of Neocomian producing complex of Western Siberia 8
Сиквенс-стратиграфическая модель строения неокома Западной Сибири 9

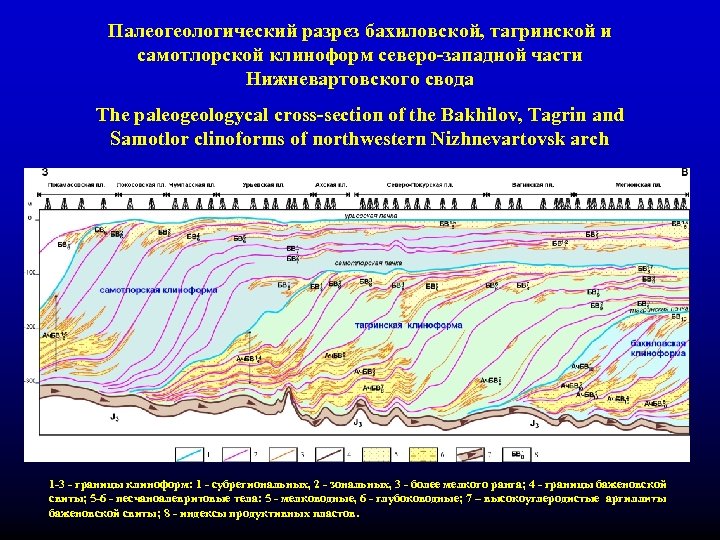

Палеогеологический разрез бахиловской, тагринской и самотлорской клиноформ северо-западной части Нижневартовского свода The paleogeologycal cross-section of the Bakhilov, Tagrin and Samotlor clinoforms of northwestern Nizhnevartovsk arch 1 -3 - границы клиноформ: 1 - субрегиональных, 2 - зональных, 3 - более мелкого ранга; 4 - границы баженовской свиты; 5 -6 - песчаноалевритовые тела: 5 - мелководные, 6 - глубоководные; 7 – высокоуглеродистые аргиллиты 10 баженовской свиты; 8 - индексы продуктивных пластов.
Карта распространения песчаных тел пластов АС 10 -12 Приобской нефтеносной зоны (а) и их палеоструктурное положение на начало апта (б) 11
Строение ундаформ правдинской, сармановской и чеускинской клиноформ Северного Приобья (пласты БС 1 -БС 9) 12
Таблица сопоставления продуктивных пластов разных структурно-фациальных районов неокома Западной Сибири Схема районирования неокомских отложений Западно-Сибирской равнины 1 - обрамление, 2 - граница распространения неокомских отло -жений, 3 – гра-ница района, 4 - граница подрайона, 5 - район, 13 6 - подрайон, 7 – скважины-стратотипы
Строение аномальных разрезов баженовской свиты Курраганского месторождения (Беспалова, Куликов, Кучерявенко 2004) 14

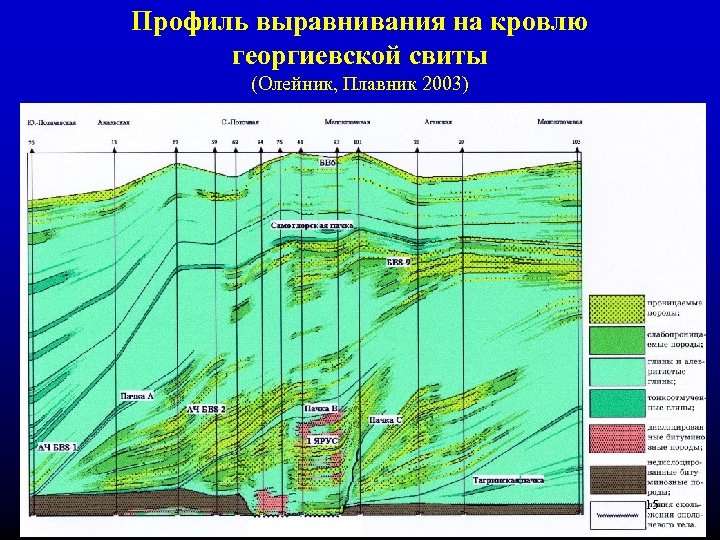

Профиль выравнивания на кровлю георгиевской свиты (Олейник, Плавник 2003) 15

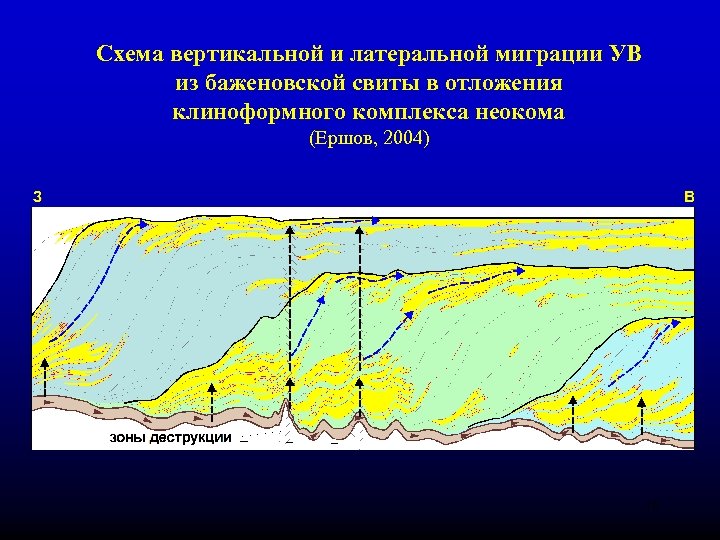

Схема вертикальной и латеральной миграции УВ из баженовской свиты в отложения клиноформного комплекса неокома (Ершов, 2004) 16

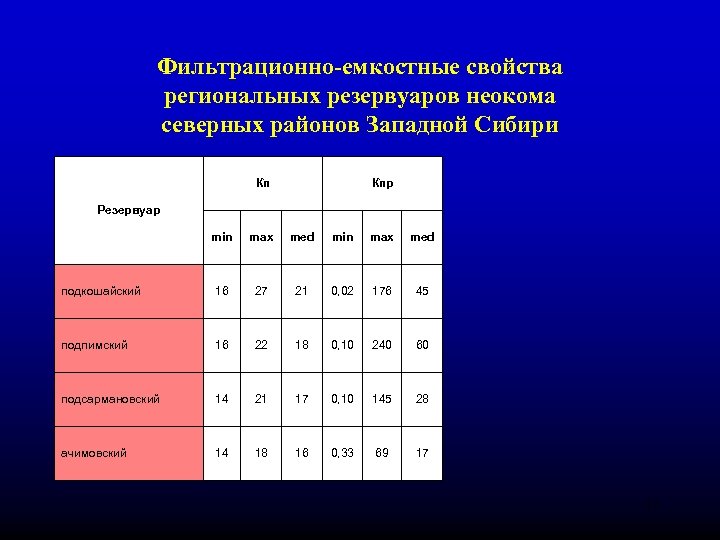

Фильтрационно-емкостные свойства региональных резервуаров неокома северных районов Западной Сибири Кп Кпр Резервуар min max med подкошайский 16 27 21 0, 02 176 45 подпимский 16 22 18 0, 10 240 60 подсармановский 14 21 17 0, 10 145 28 ачимовский 14 18 16 0, 33 69 17 17

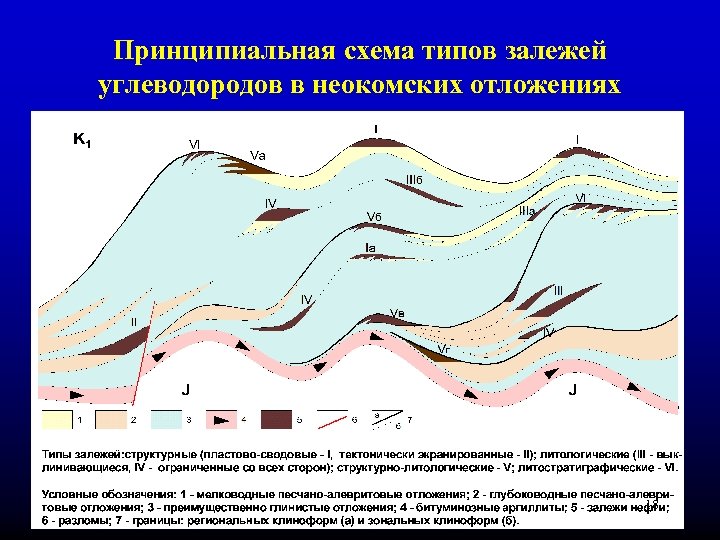

Принципиальная схема типов залежей углеводородов в неокомских отложениях 18

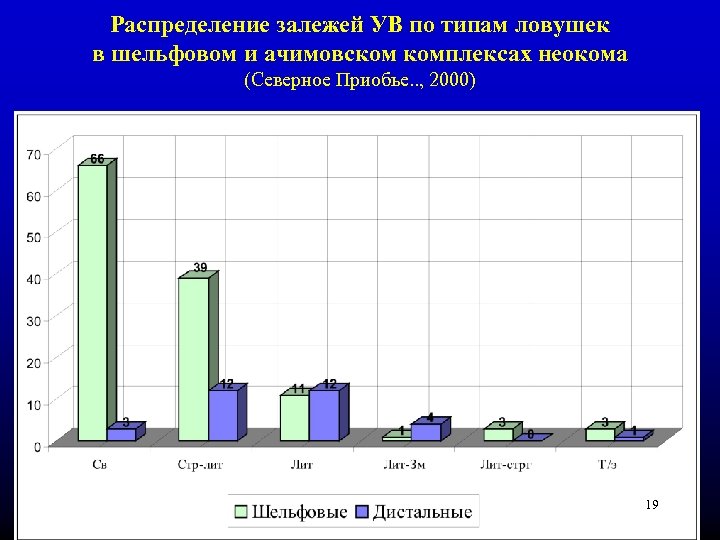

Распределение залежей УВ по типам ловушек в шельфовом и ачимовском комплексах неокома (Северное Приобье. . , 2000) 19

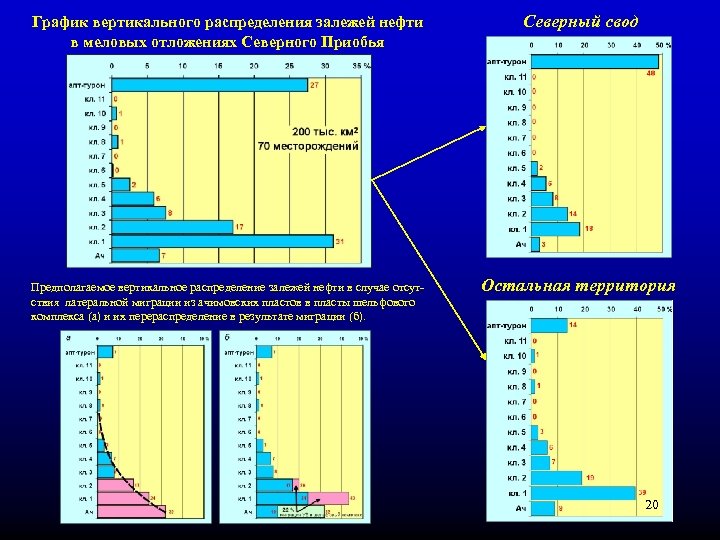

График вертикального распределения залежей нефти в меловых отложениях Северного Приобья Северный свод Предполагаемое вертикальное распределение залежей нефти в случае отсутствия латеральной миграции из ачимовских пластов в пласты шельфового комплекса (а) и их перераспределение в результате миграции (б). Остальная территория 20
Карта изопахит покачевской клиноформы (продуктивный горизонт БС 10) территория Юганского Приобья 21
Карта залежей УВ чеускинской клиноформы (пласты БС 8 -9 и их аналоги) (Ершов, 2004) Закономерности латерального размещения залежей нефти в шельфовых пластах неокомских клиноформ Северного Приобья а - в среднем по 15 субрегиональным клиноформам, б - чеускинская субрегиональная клиноформа (пласты БС 8 -9 и их аналоги) 22
