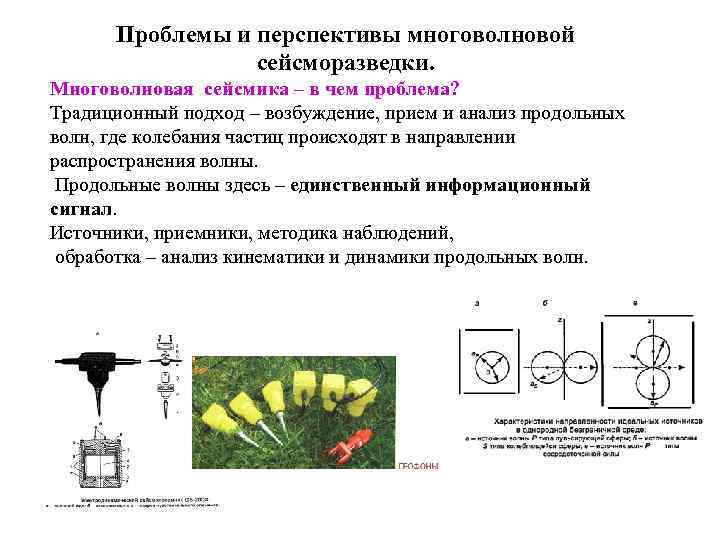

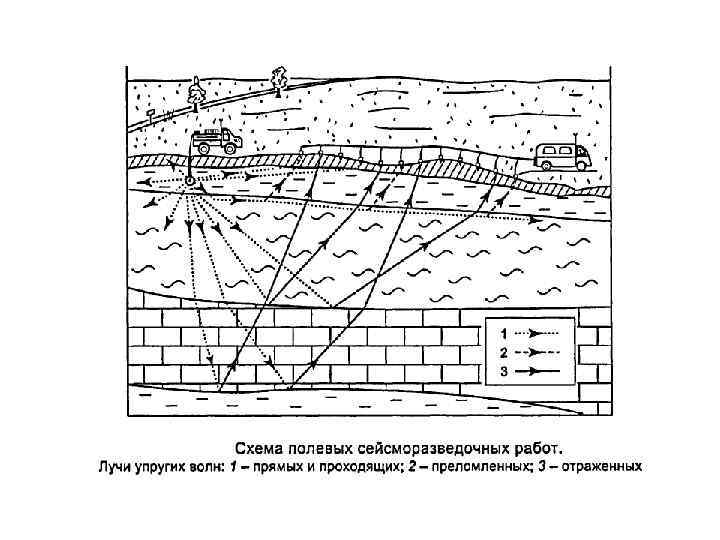

Проблемы и перспективы многоволновой сейсморазведки. Многоволновая сейсмика – в чем проблема? Традиционный подход – возбуждение, прием и анализ продольных волн, где колебания частиц происходят в направлении распространения волны. Продольные волны здесь – единственный информационный сигнал. Источники, приемники, методика наблюдений, обработка – анализ кинематики и динамики продольных волн.
Вертикальное сейсмическое профилирование - ВСП

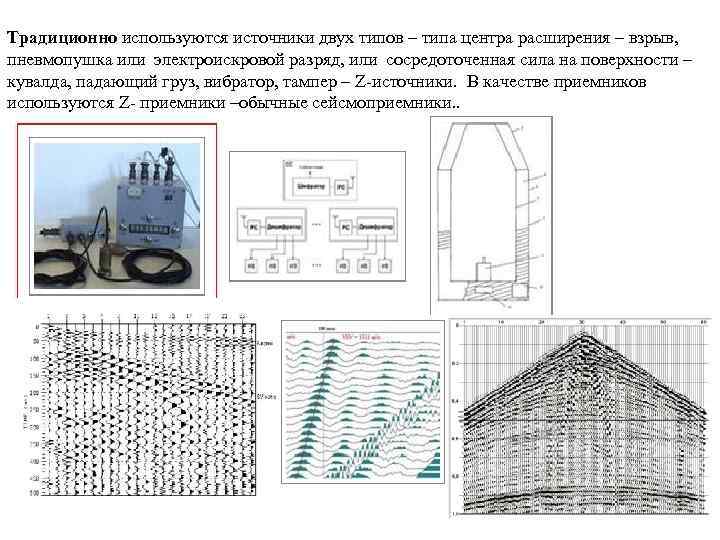

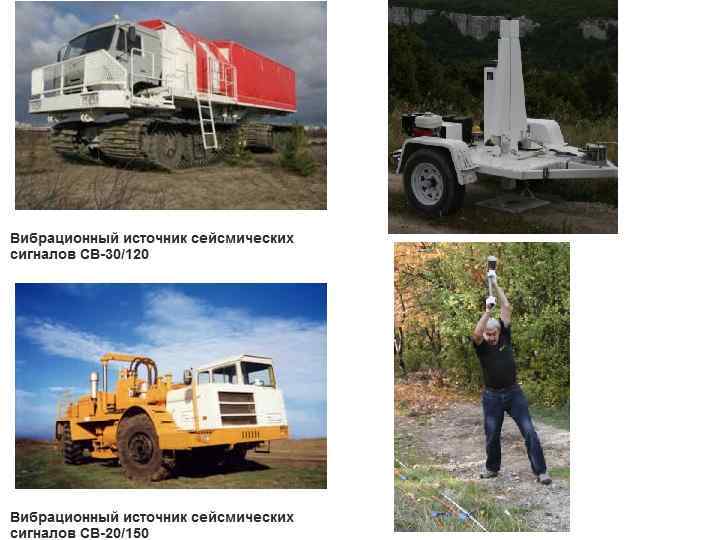

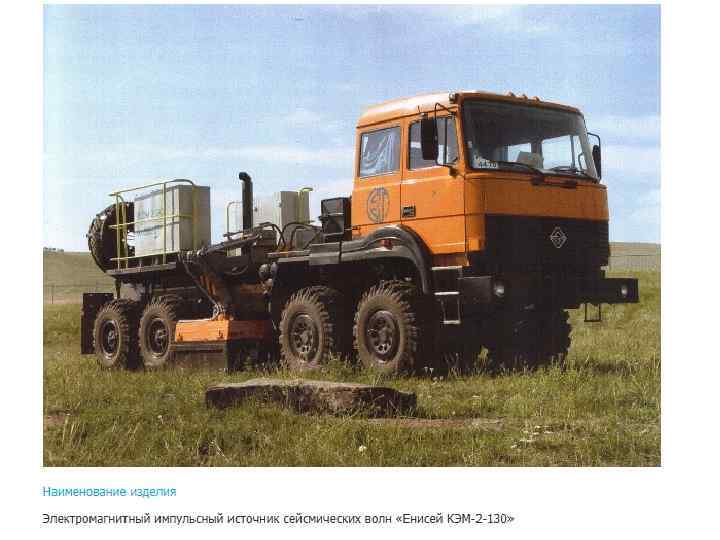

Традиционно используются источники двух типов – типа центра расширения – взрыв, пневмопушка или электроискровой разряд, или сосредоточенная сила на поверхности – кувалда, падающий груз, вибратор, тампер – Z-источники. В качестве приемников используются Z- приемники –обычные сейсмоприемники. .
С другой стороны, для описания даже начальной модели среды как изотропного упругого тела , подчиняющегося закону Гука, необходимы три параметра – скорость продольной волны Vp, скорость поперечной волны Vs и плотность ρ. Очевидно, что сейсмики нуждаются в определении скоростей поперечных волн. Однако, способы возбуждения и приема, поиска на записях и обработки поперечных волн существенно сложнее, чем продольных. ЭТО - ПРОБЛЕМА ! А если сюда добавить то, что современные модели среды, с помощью которых пытаются описать пористые и трещиноватые коллекторы со сложной историей осадконакопления и не менее сложной историей развития деформаций, далеки от тела, описываемого тремя параметрами, то необходимость изучения волн всех мыслимых поляризаций в такой среде становится очевидной.

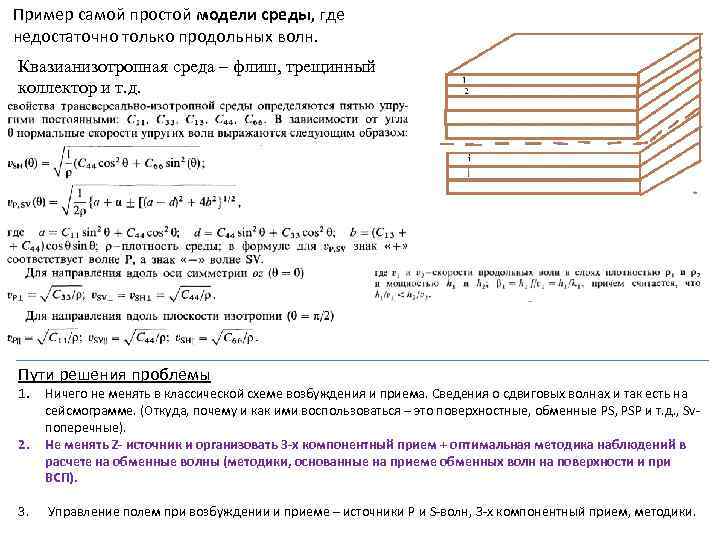

Пример самой простой модели среды, где недостаточно только продольных волн. Квазианизотропная среда – флиш, трещинный коллектор и т. д. Пути решения проблемы 1. 2. 3. Ничего не менять в классической схеме возбуждения и приема. Сведения о сдвиговых волнах и так есть на сейсмограмме. (Откуда, почему и как ими воспользоваться – это поверхностные, обменные PS, PSP и т. д. , Svпоперечные). Не менять Z- источник и организовать 3 -х компонентный прием + оптимальная методика наблюдений в расчете на обменные волны (методики, основанные на приеме обменных волн на поверхности и при ВСП). Управление полем при возбуждении и приеме – источники P и S-волн, 3 -х компонентный прием, методики.

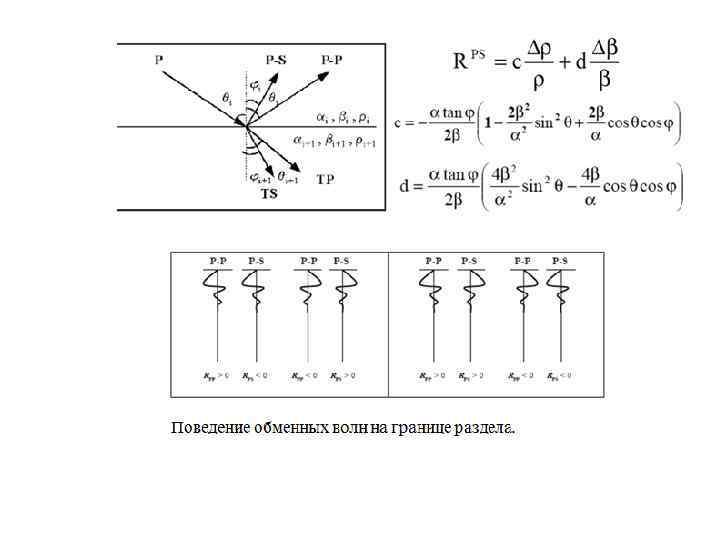

Из всех существующих методов многоволновой сейсморазведки наиболее широкое распространение получил метод, использующий отраженные обменные волны. Практика показывает, что с точки зрения сокращения временных и экономических затрат на выполнение работ его применение наиболее целесообразно для решения большинства поставленных геологических задач. В первую очередь в силу того, что работы на обменных волнах не требуют никаких дополнительных затрат. Они используют направленную вниз продольную Р-волну с обменом, изменяющую в самой глубокой точке проникновения свой тип на восходящую поперечную S-волну. Тем самым для возбуждения обменной волны требуется лишь источник продольных волн, а для регистрации — приемники для поперечных волн. Т. е. при многокомпонентных работах, возбуждая продольные волны, регистрируется, помимо продольных волн, поле обменных волн, содержащее в себе информацию о поперечных волнах. (Керусов И. Н. )

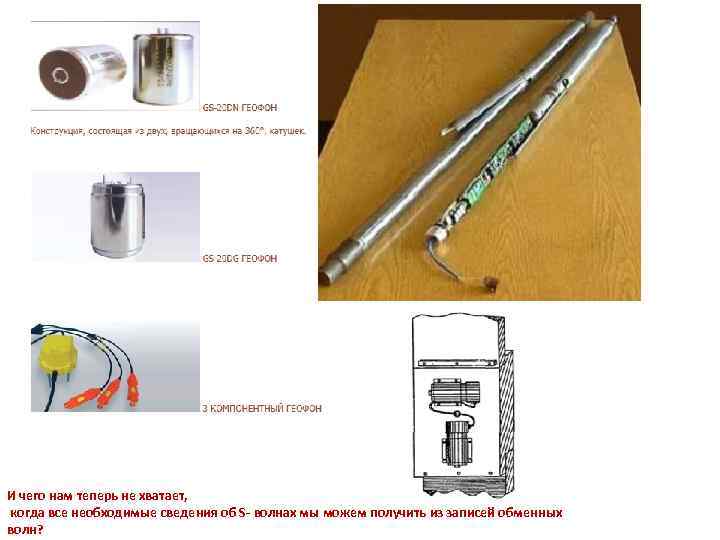

И чего нам теперь не хватает, когда все необходимые сведения об S- волнах мы можем получить из записей обменных волн?
III. Создание управляемого по поляризации сейсмического поля с помощью специальных источников, и 3 -х компонентные приемные системы. В модификации 3 -х мерной сейсморазведки – 3 D, при возбуждении колебаний с поляризацией по осям X, Y, Z (3 С-возбуждение) и 3 С приеме, такая система или модификация сейсморазведки называется 3 D 9 C. Очевидно, что это наиболее сложная в реализации модификация сейсморазведки В настоящее время это не имеет практической реализации и не вышло за рамки очень масштабных и очень дорогостоящих экспериментов. Ожидаемый результат – многомерное пространство атрибутов сейсмического волнового поля, содержащее информацию о параметрах и характеристиках куба среды, включающего целевые объекты.

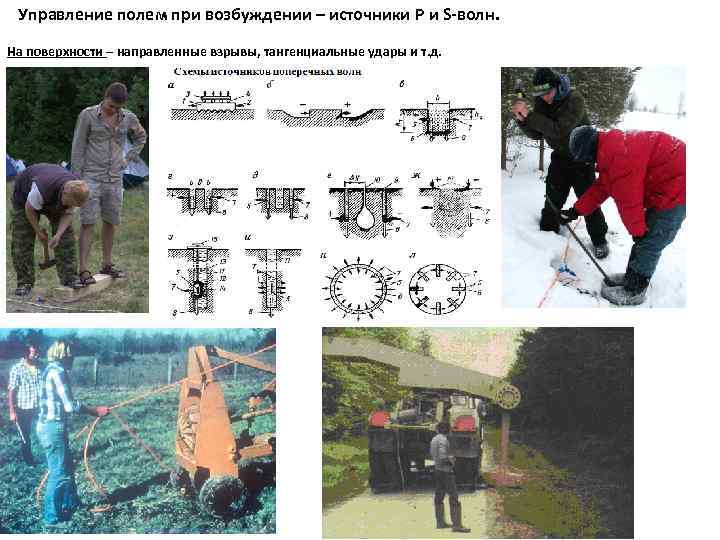

Управление полем при возбуждении – источники P и S-волн. На поверхности – направленные взрывы, тангенциальные удары и т. д.
Донный виброисточник

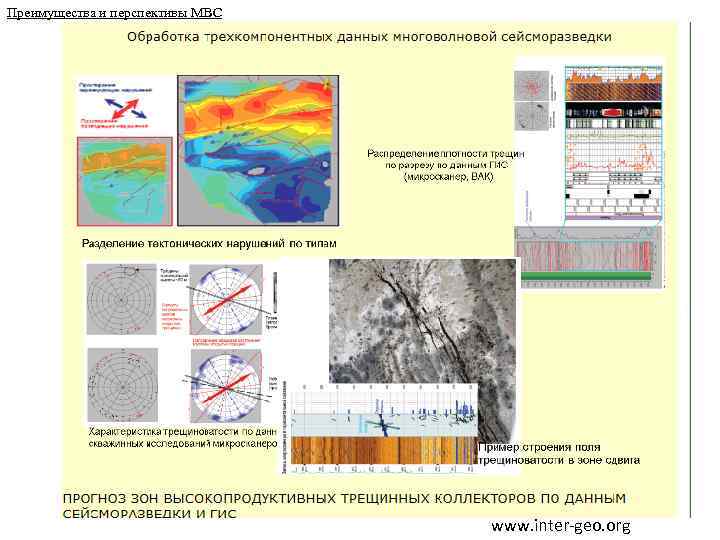

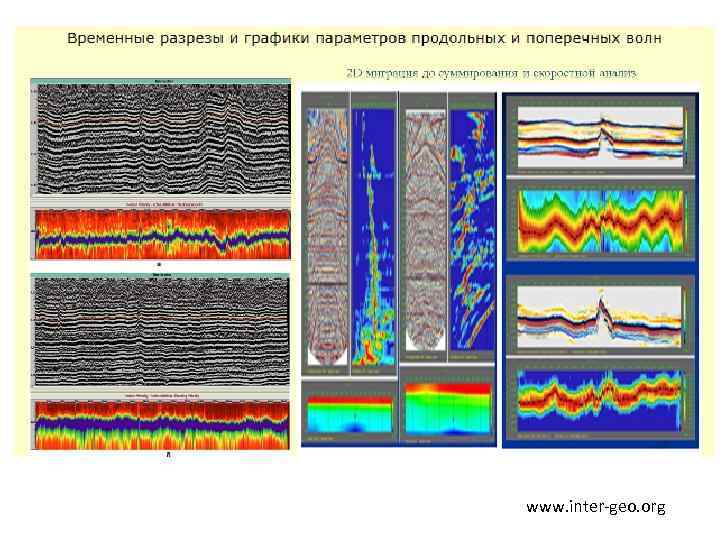

Преимущества и перспективы МВС www. inter-geo. org
www. inter-geo. org
Современный подход к изучению резервуаров на базе многоволновой сейсморазведки с точечными датчиками. Андрей Низьев, Игорь Керусов, к. г. -м. н. , Евгений Петров, «Петро. Альянс Сервисис Компани Лимитед»
Добавление дополнительных параметров при интерпретации Разделение в волновом поле эффектов, связанных с насыщением и изменением внутреннего строения коллектора за счет совместного использования AVO-анализа для продольных и обменных волн

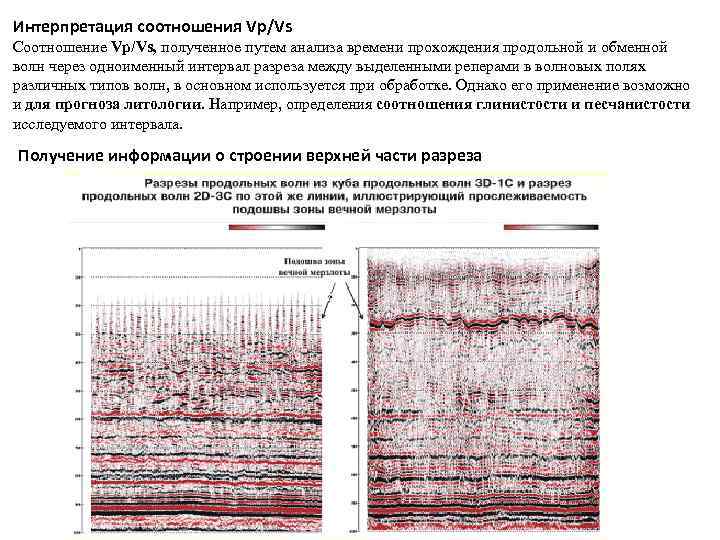

Интерпретация соотношения Vp/Vs Соотношение Vp/Vs, полученное путем анализа времени прохождения продольной и обменной волн через одноименный интервал разреза между выделенными реперами в волновых полях различных типов волн, в основном используется при обработке. Однако его применение возможно и для прогноза литологии. Например, определения соотношения глинистости и песчанистости исследуемого интервала. Получение информации о строении верхней части разреза
Проявление низкоскоростной приповерхностной аномалии на частичнократных суммах ОСТ, полученных в разных диапазонах удалений
В. М. Кузнецов, Г. А. Шехтман и др. Многоволновая сейсморазведка. http: //eage. ru/ru/ publications…

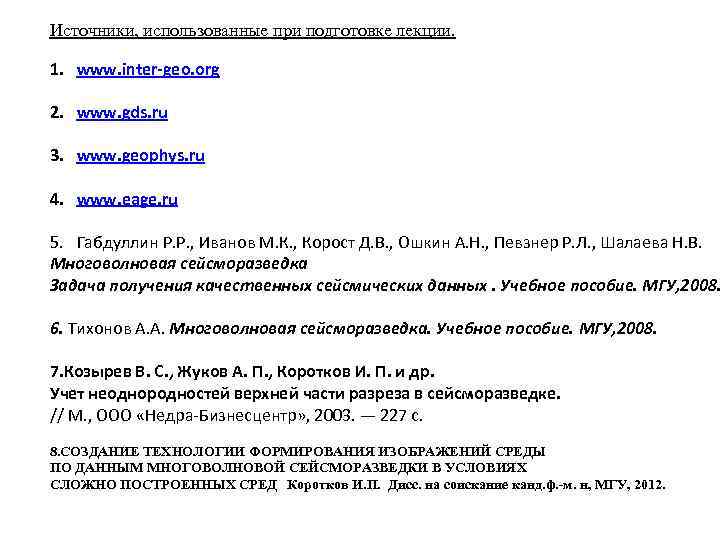

Источники, использованные при подготовке лекции. 1. www. inter-geo. org 2. www. gds. ru 3. www. geophys. ru 4. www. eage. ru 5. Габдуллин Р. Р. , Иванов М. К. , Корост Д. В. , Ошкин А. Н. , Певзнер Р. Л. , Шалаева Н. В. Многоволновая сейсморазведка Задача получения качественных сейсмических данных. Учебное пособие. МГУ, 2008. 6. Тихонов А. А. Многоволновая сейсморазведка. Учебное пособие. МГУ, 2008. 7. Козырев В. С. , Жуков А. П. , Коротков И. П. и др. Учет неоднородностей верхней части разреза в сейсморазведке. // М. , ООО «Недра-Бизнесцентр» , 2003. — 227 с. 8. СОЗДАНИЕ ТЕХНОЛОГИИ ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЙ СРЕДЫ ПО ДАННЫМ МНОГОВОЛНОВОЙ СЕЙСМОРАЗВЕДКИ В УСЛОВИЯХ СЛОЖНО ПОСТРОЕННЫХ СРЕД Коротков И. П. Дисс. на соискание канд. ф. -м. н, МГУ, 2012.
