Приёмы управления токарновинторезным станком ТВ-7 План ØУстройство

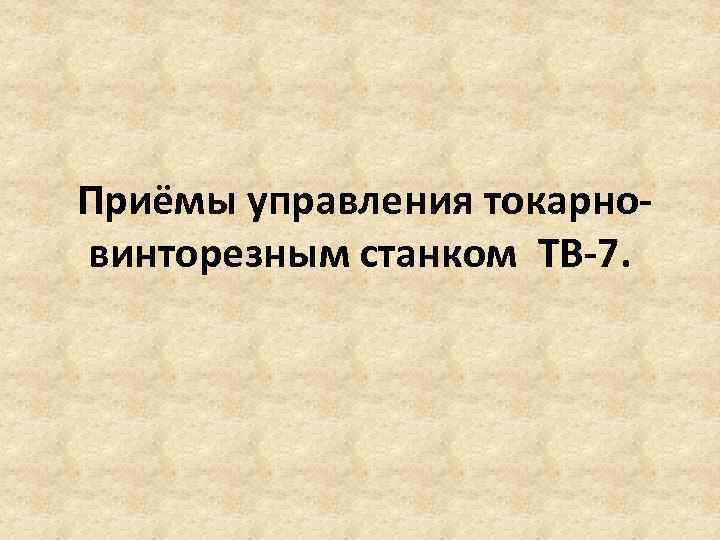

Приёмы управления токарновинторезным станком ТВ-7.

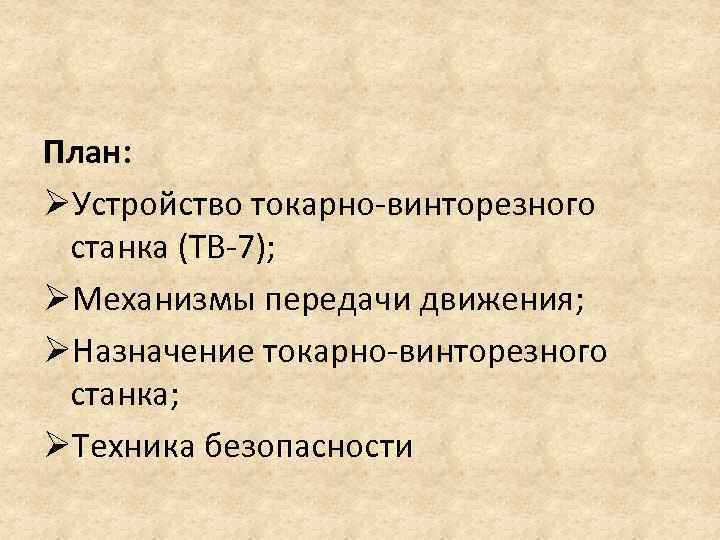

План: ØУстройство токарно-винторезного станка (ТВ-7); ØМеханизмы передачи движения; ØНазначение токарно-винторезного станка; ØТехника безопасности

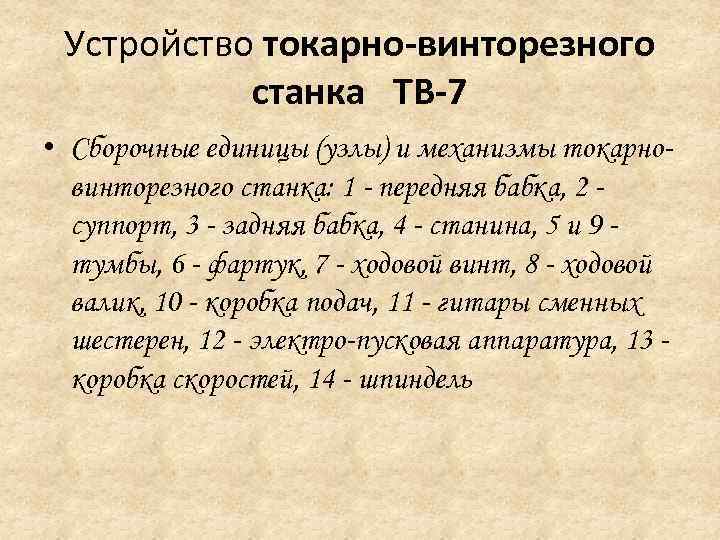

Устройство токарно-винторезного станка ТВ-7 • Сборочные единицы (узлы) и механизмы токарновинторезного станка: 1 - передняя бабка, 2 суппорт, 3 - задняя бабка, 4 - станина, 5 и 9 тумбы, 6 - фартук, 7 - ходовой винт, 8 - ходовой валик, 10 - коробка подач, 11 - гитары сменных шестерен, 12 - электро-пусковая аппаратура, 13 коробка скоростей, 14 - шпиндель

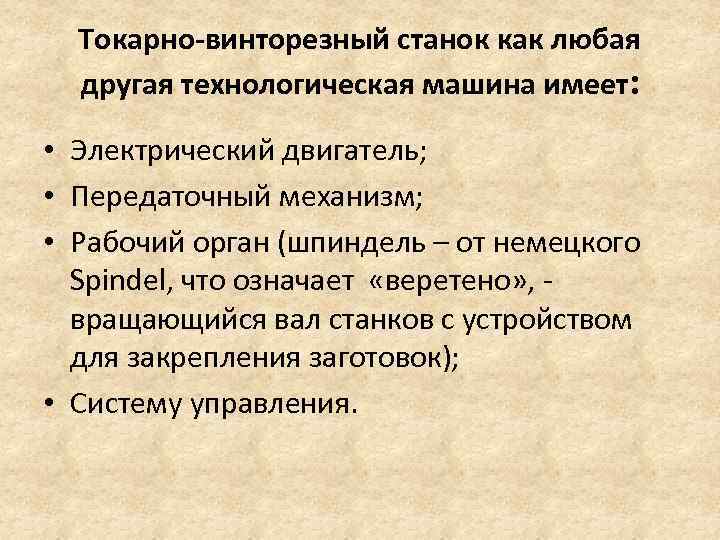

Токарно-винторезный станок как любая другая технологическая машина имеет: • Электрический двигатель; • Передаточный механизм; • Рабочий орган (шпиндель – от немецкого Spindel, что означает «веретено» , вращающийся вал станков с устройством для закрепления заготовок); • Систему управления.

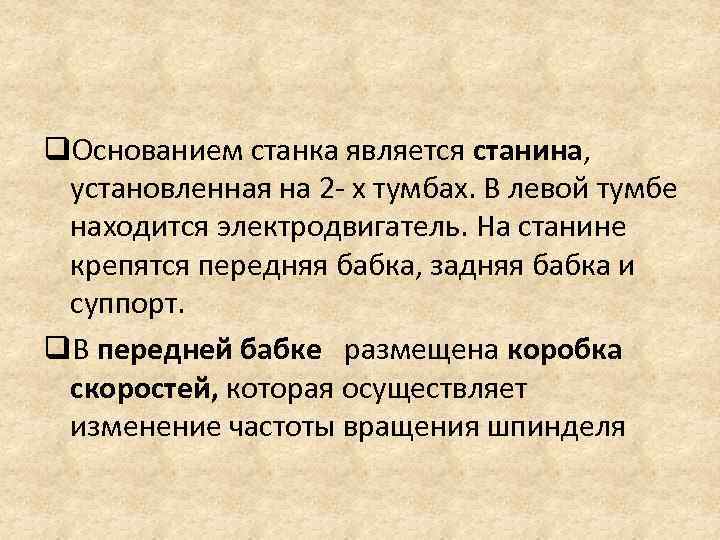

q. Основанием станка является станина, установленная на 2 - х тумбах. В левой тумбе находится электродвигатель. На станине крепятся передняя бабка, задняя бабка и суппорт. q. В передней бабке размещена коробка скоростей, которая осуществляет изменение частоты вращения шпинделя

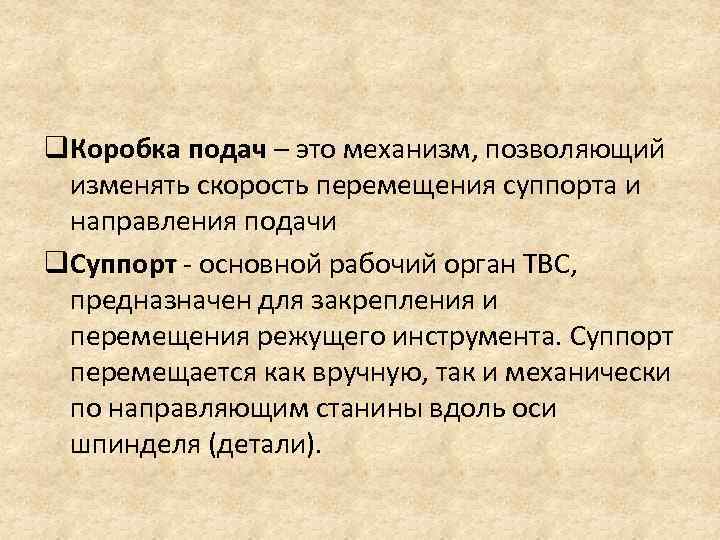

q. Коробка подач – это механизм, позволяющий изменять скорость перемещения суппорта и направления подачи q. Суппорт - основной рабочий орган ТВС, предназначен для закрепления и перемещения режущего инструмента. Суппорт перемещается как вручную, так и механически по направляющим станины вдоль оси шпинделя (детали).

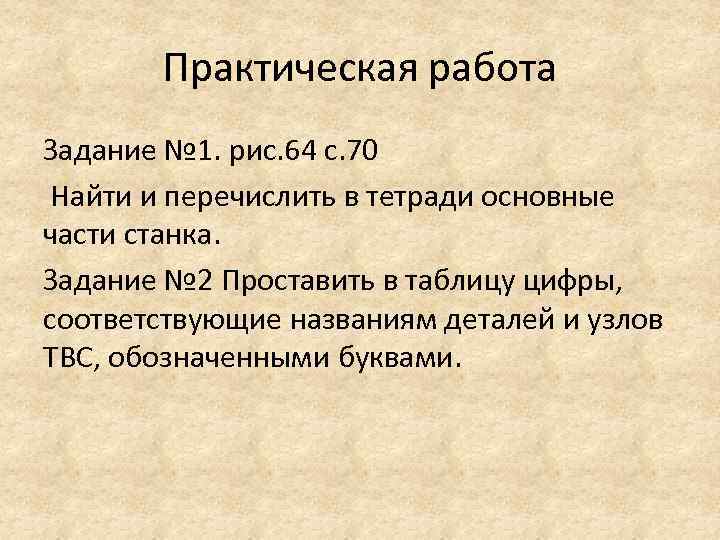

Практическая работа Задание № 1. рис. 64 с. 70 Найти и перечислить в тетради основные части станка. Задание № 2 Проставить в таблицу цифры, соответствующие названиям деталей и узлов ТВС, обозначенными буквами.

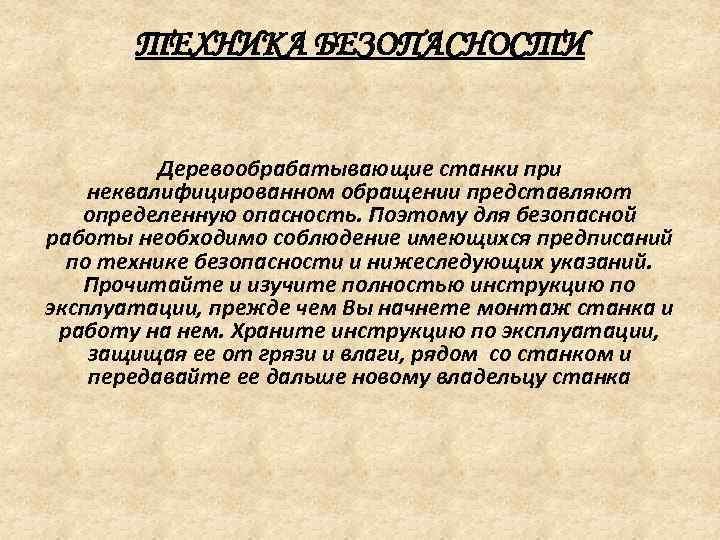

ТЕХНИКА БЕЗОПАСНОСТИ Деревообрабатывающие станки при неквалифицированном обращении представляют определенную опасность. Поэтому для безопасной работы необходимо соблюдение имеющихся предписаний по технике безопасности и нижеследующих указаний. Прочитайте и изучите полностью инструкцию по эксплуатации, прежде чем Вы начнете монтаж станка и работу на нем. Храните инструкцию по эксплуатации, защищая ее от грязи и влаги, рядом со станком и передавайте ее дальше новому владельцу станка

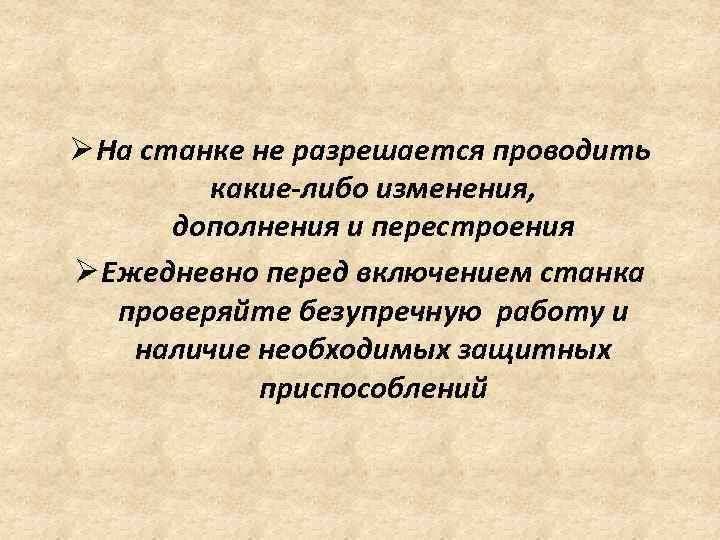

Ø На станке не разрешается проводить какие-либо изменения, дополнения и перестроения Ø Ежедневно перед включением станка проверяйте безупречную работу и наличие необходимых защитных приспособлений

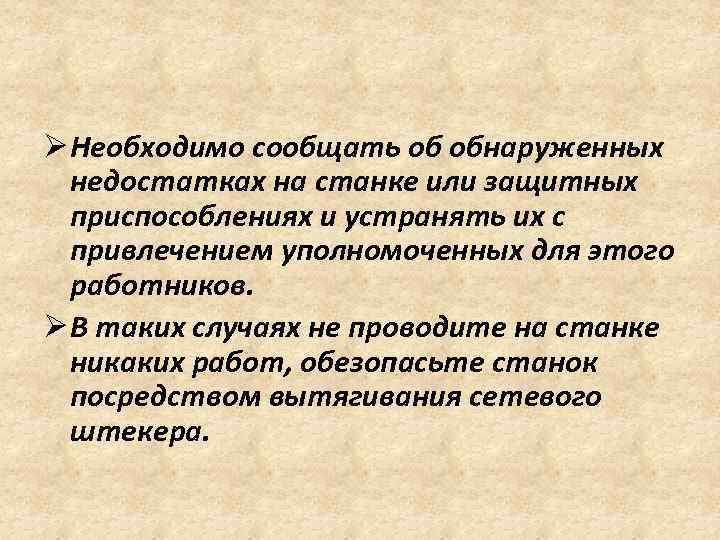

Ø Необходимо сообщать об обнаруженных недостатках на станке или защитных приспособлениях и устранять их с привлечением уполномоченных для этого работников. Ø В таких случаях не проводите на станке никаких работ, обезопасьте станок посредством вытягивания сетевого штекера.

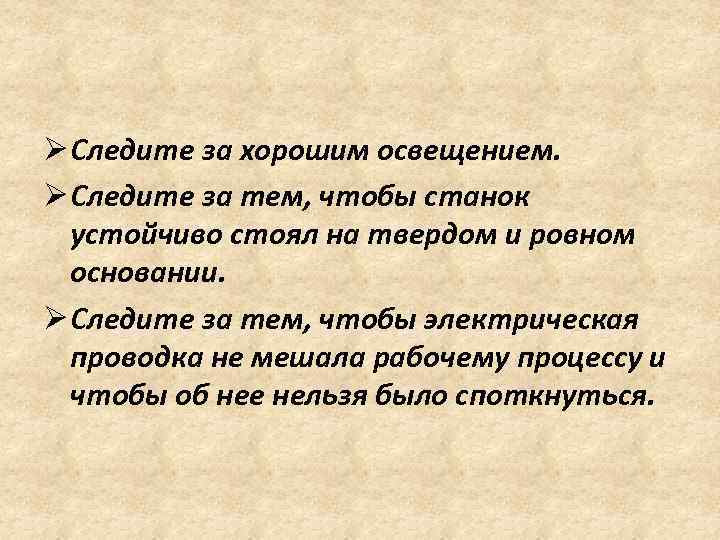

Ø Следите за хорошим освещением. Ø Следите за тем, чтобы станок устойчиво стоял на твердом и ровном основании. Ø Следите за тем, чтобы электрическая проводка не мешала рабочему процессу и чтобы об нее нельзя было споткнуться.
