Привязка растровых изображений в Arc.

Привязка растровых изображений в Arc. Gis

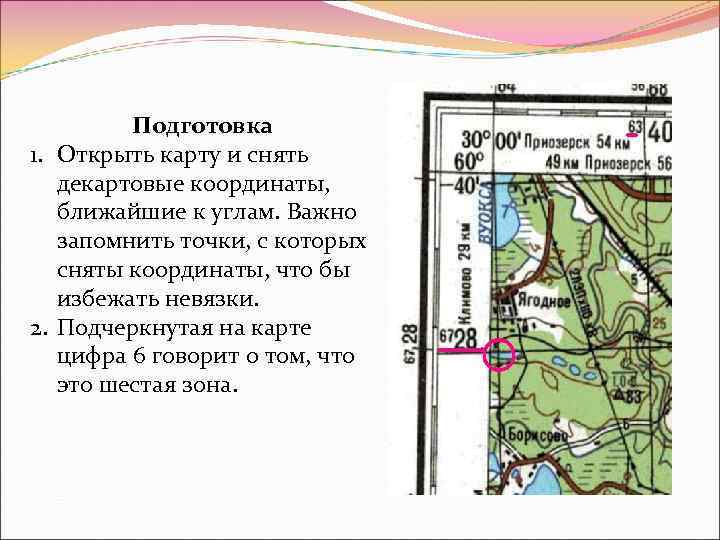

Подготовка 1. Открыть карту и снять декартовые координаты, ближайшие к углам. Важно запомнить точки, с которых сняты координаты, что бы избежать невязки. 2. Подчеркнутая на карте цифра 6 говорит о том, что это шестая зона.

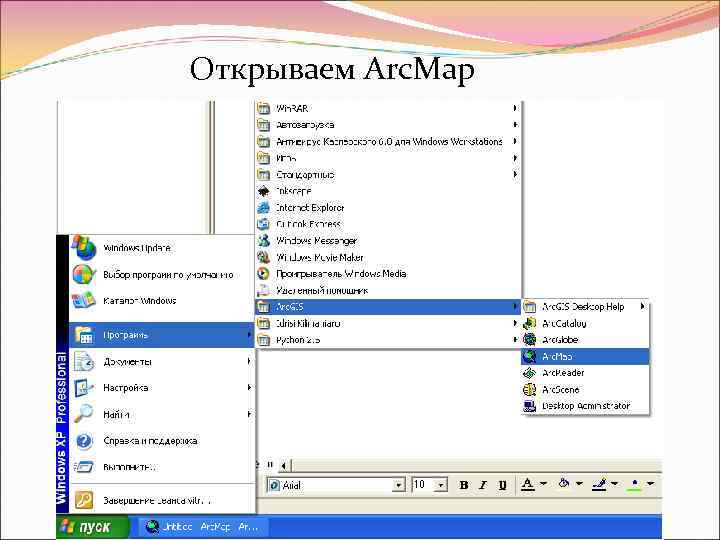

Открываем Arc. Map

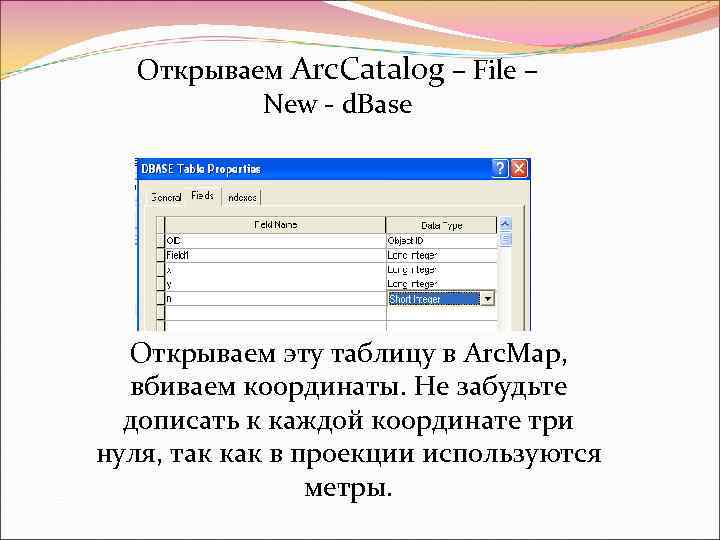

Открываем Arc. Catalog – File – New - d. Base Открываем эту таблицу в Arc. Map, вбиваем координаты. Не забудьте дописать к каждой координате три нуля, так как в проекции используются метры.

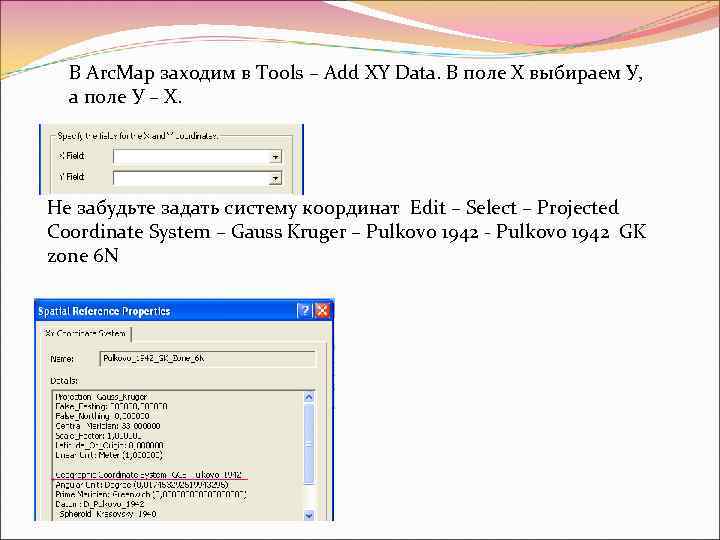

В Arc. Map заходим в Tools – Add XY Data. В поле Х выбираем У, а поле У – Х. Не забудьте задать систему координат Edit – Select – Projected Coordinate System – Gauss Kruger – Pulkovo 1942 - Pulkovo 1942 GK zone 6 N

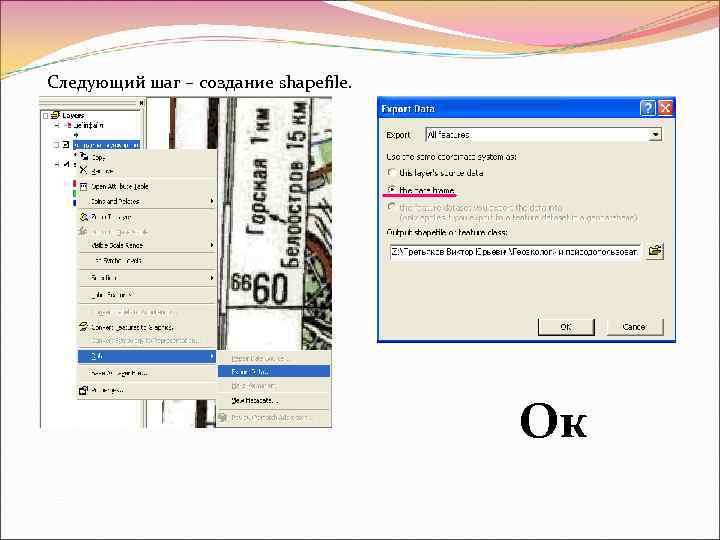

Следующий шаг – создание shapefile. Ок

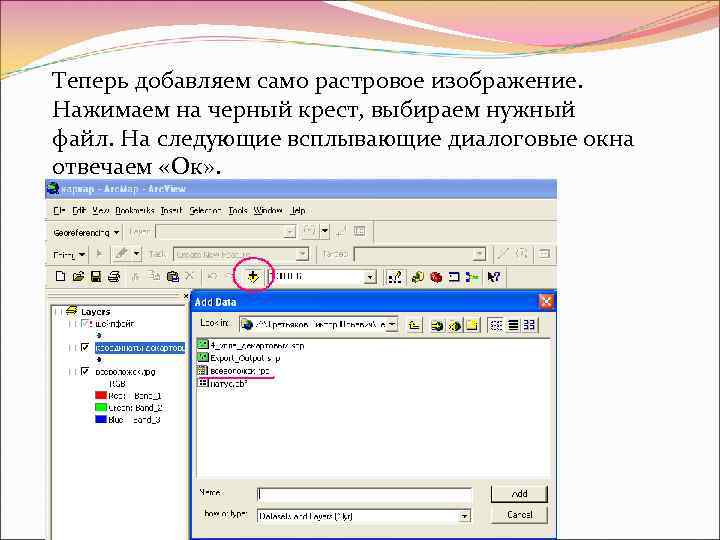

Теперь добавляем само растровое изображение. Нажимаем на черный крест, выбираем нужный файл. На следующие всплывающие диалоговые окна отвечаем «Ок» .

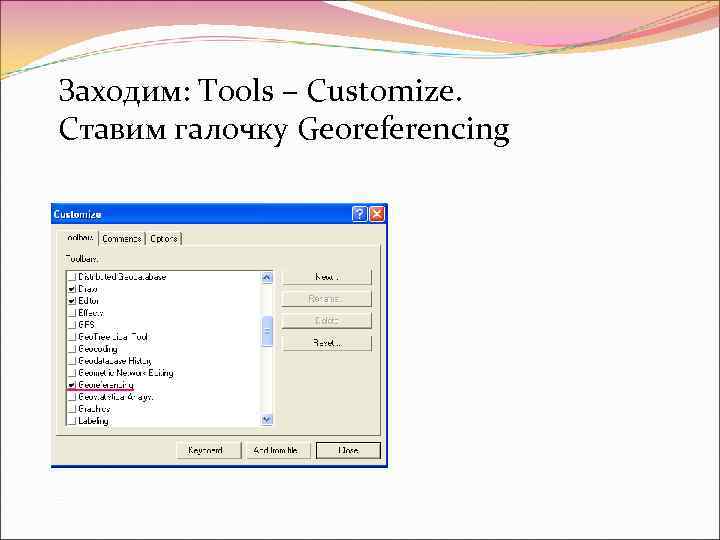

Заходим: Tools – Customize. Ставим галочку Georeferencing

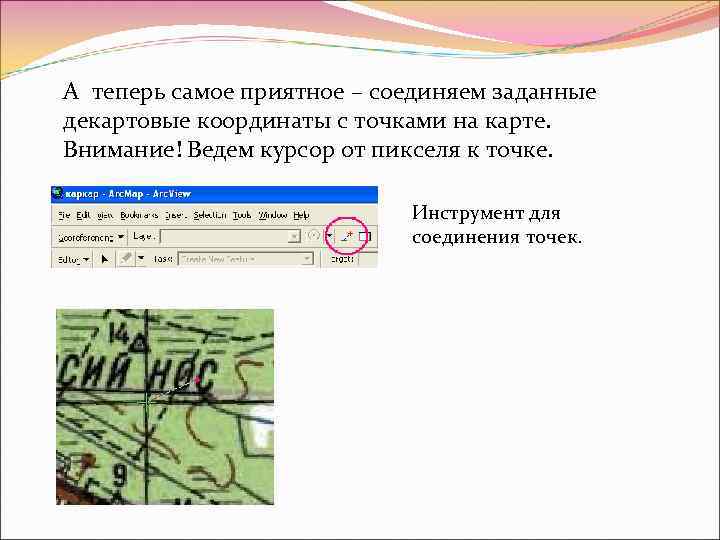

А теперь самое приятное – соединяем заданные декартовые координаты с точками на карте. Внимание! Ведем курсор от пикселя к точке. Инструмент для соединения точек.

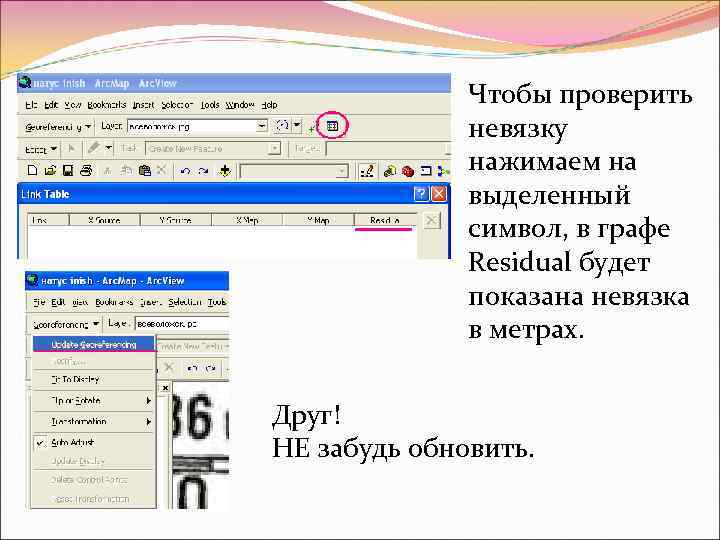

Чтобы проверить невязку нажимаем на выделенный символ, в графе Residual будет показана невязка в метрах. Друг! НЕ забудь обновить.

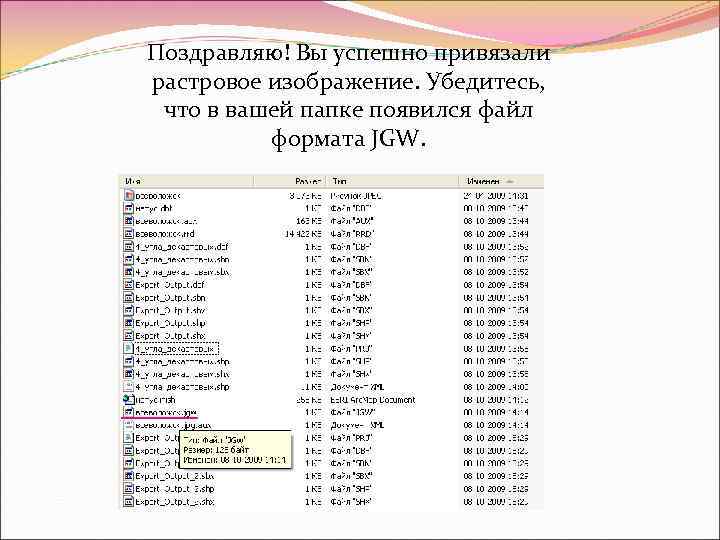

Поздравляю! Вы успешно привязали растровое изображение. Убедитесь, что в вашей папке появился файл формата JGW.

Успехов в работе в Arc. Gis! С вами были Натус и Кариныч.
