ПРИВОДНЫЕ РЕМНИ БГТУ
РЕМНИ КЛИНОВЫЕ

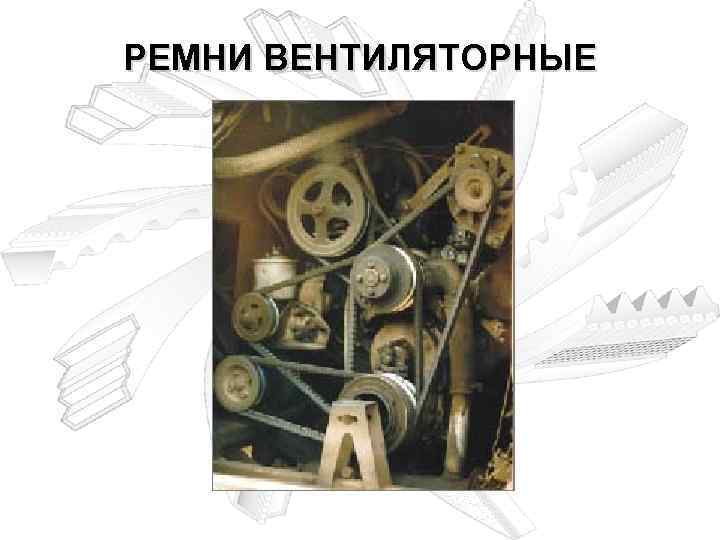

РЕМНИ ВЕНТИЛЯТОРНЫЕ

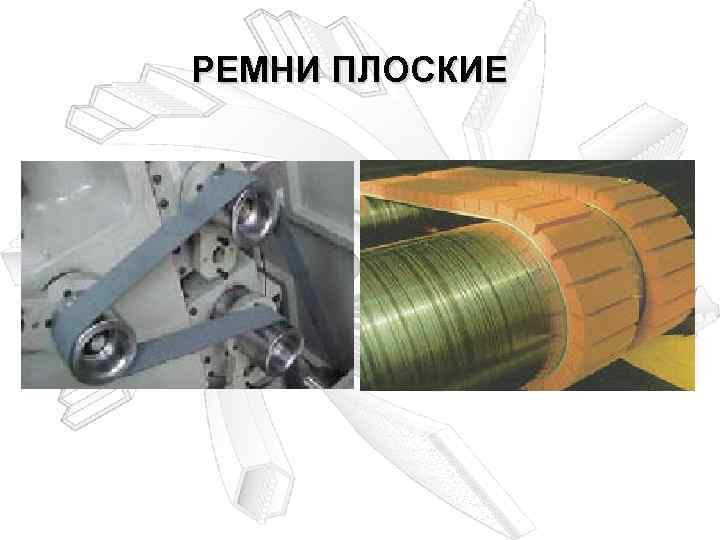

РЕМНИ ПЛОСКИЕ

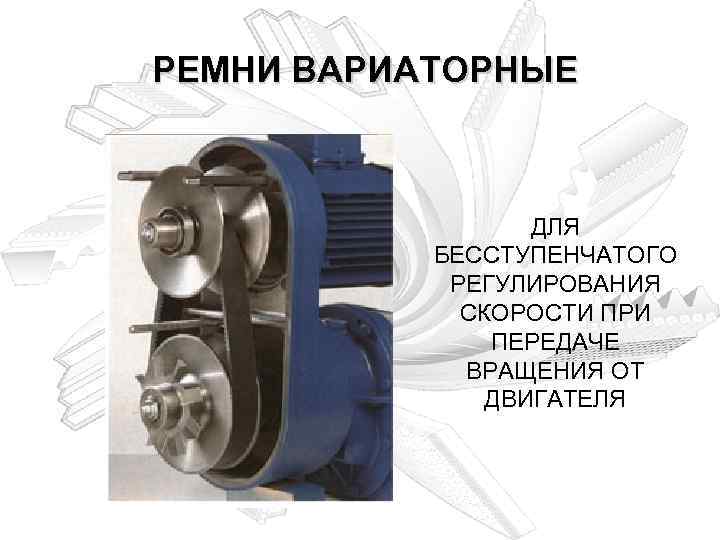

РЕМНИ ВАРИАТОРНЫЕ ДЛЯ БЕССТУПЕНЧАТОГО РЕГУЛИРОВАНИЯ СКОРОСТИ ПРИ ПЕРЕДАЧЕ ВРАЩЕНИЯ ОТ ДВИГАТЕЛЯ

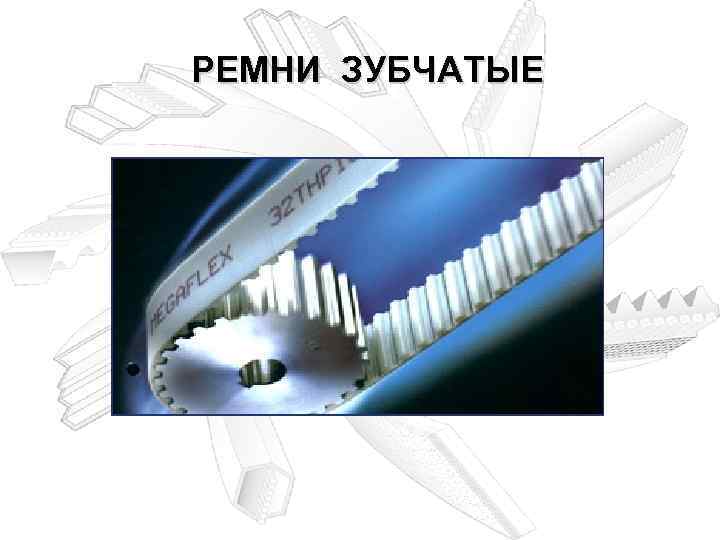

РЕМНИ ЗУБЧАТЫЕ
Ремни плоские приводные резинотканевые ГОСТ 23831 -79 1. наружная резиновая обкладка 2. тканевые прокладки (каркас до 6 прокладок) 3. наружная резиновая обкладка

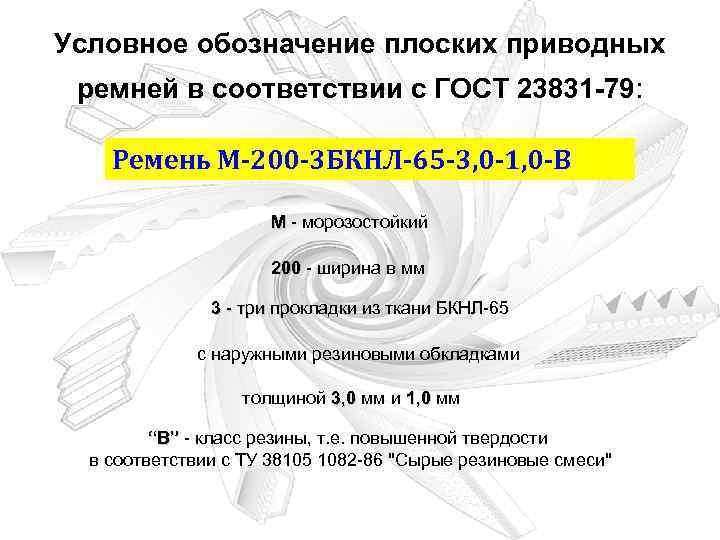

Условное обозначение плоских приводных ремней в соответствии с ГОСТ 23831 -79: Ремень М-200 -3 БКНЛ-65 -3, 0 -1, 0 -В М - морозостойкий 200 - ширина в мм 3 - три прокладки из ткани БКНЛ-65 с наружными резиновыми обкладками толщиной 3, 0 мм и 1, 0 мм “В” - класс резины, т. е. повышенной твердости в соответствии с ТУ 38105 1082 -86 "Сырые резиновые смеси"

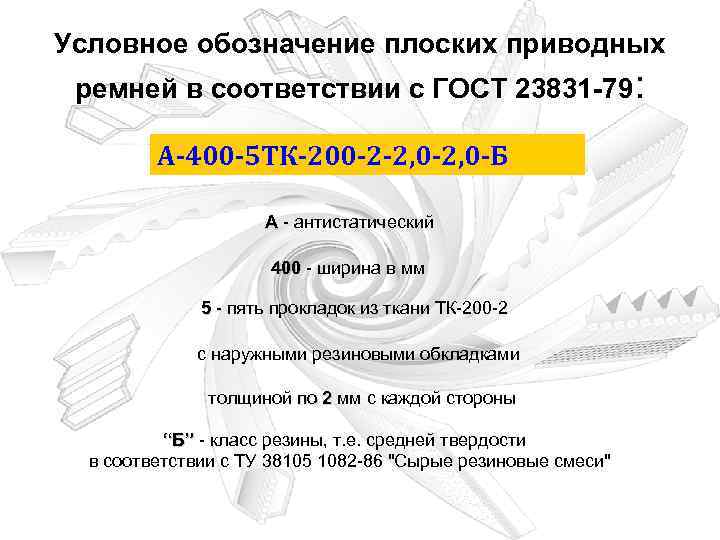

Условное обозначение плоских приводных ремней в соответствии с ГОСТ 23831 -79: А-400 -5 ТК-200 -2 -2, 0 -Б А - антистатический 400 - ширина в мм 5 - пять прокладок из ткани ТК-200 -2 с наружными резиновыми обкладками толщиной по 2 мм с каждой стороны “Б” - класс резины, т. е. средней твердости в соответствии с ТУ 38105 1082 -86 "Сырые резиновые смеси"

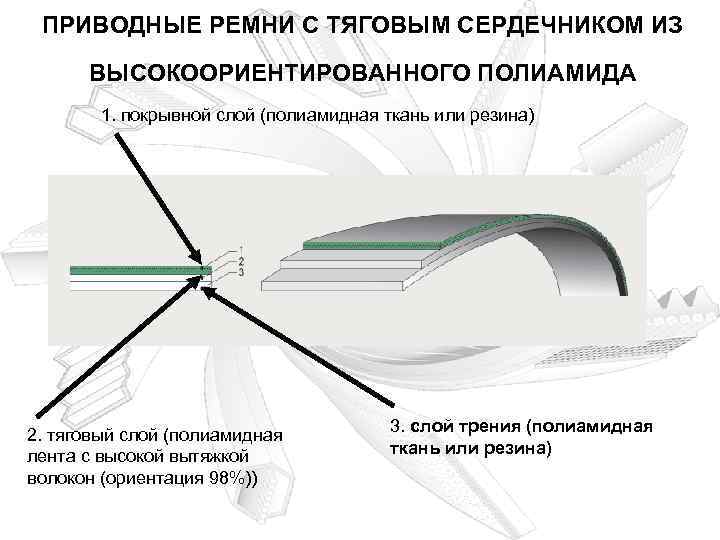

ПРИВОДНЫЕ РЕМНИ С ТЯГОВЫМ СЕРДЕЧНИКОМ ИЗ ВЫСОКООРИЕНТИРОВАННОГО ПОЛИАМИДА 1. покрывной слой (полиамидная ткань или резина) 2. тяговый слой (полиамидная лента с высокой вытяжкой волокон (ориентация 98%)) 3. слой трения (полиамидная ткань или резина)
РЕМНИ ПРИВОДНЫЕ КРУГЛОГО СЕЧЕНИЯ

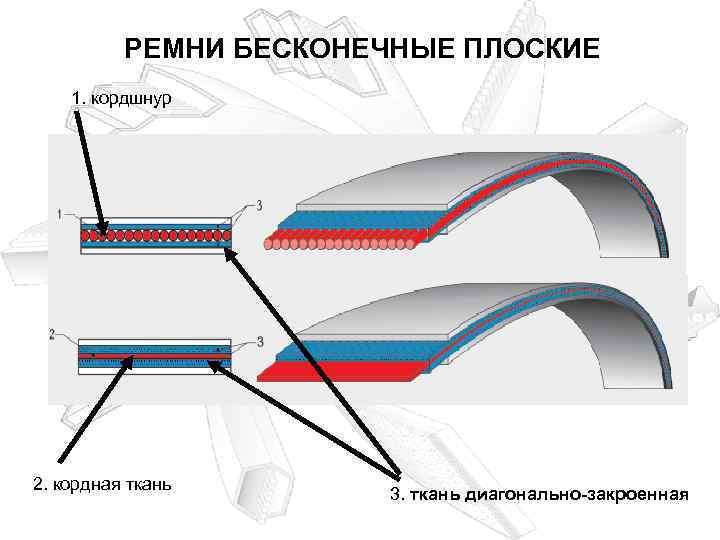

РЕМНИ БЕСКОНЕЧНЫЕ ПЛОСКИЕ 1. кордшнур 2. кордная ткань 3. ткань диагонально-закроенная
Условное обозначение ремня по ТУ 38105514 -84 : Ремень 50 х2. 8– 2800 50 – ширина ремня, мм 2, 8 – толщина ремня, мм 2800 – внутренняя длина ремня

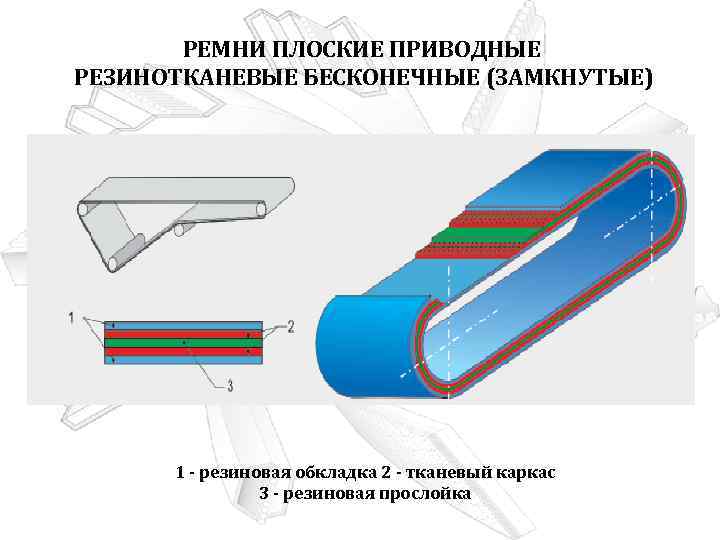

РЕМНИ ПЛОСКИЕ ПРИВОДНЫЕ РЕЗИНОТКАНЕВЫЕ БЕСКОНЕЧНЫЕ (ЗАМКНУТЫЕ) 1 - резиновая обкладка 2 - тканевый каркас 3 - резиновая прослойка

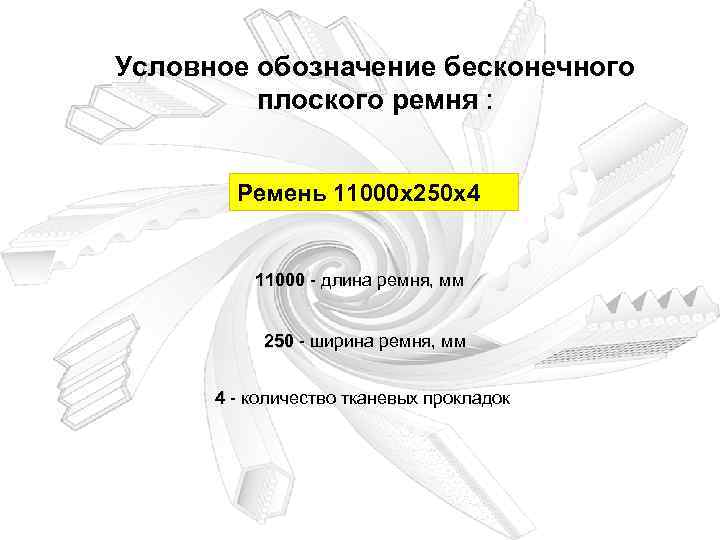

Условное обозначение бесконечного плоского ремня : Ремень 11000 х250 х4 11000 - длина ремня, мм 250 - ширина ремня, мм 4 - количество тканевых прокладок

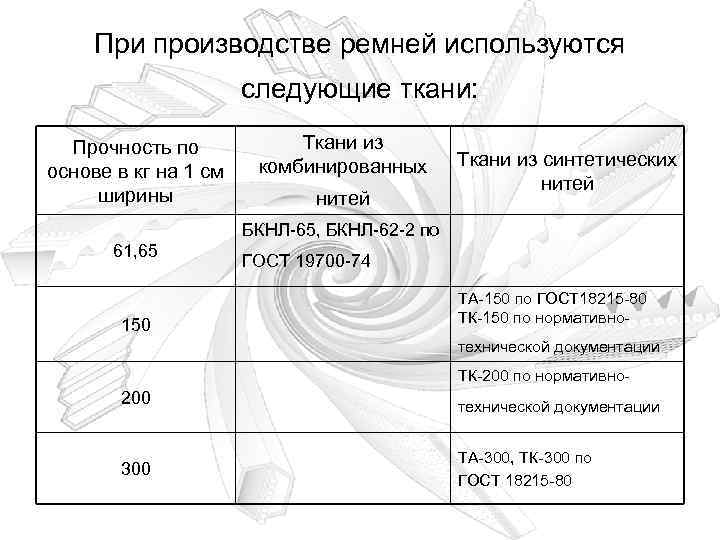

При производстве ремней используются следующие ткани: Прочность по основе в кг на 1 см ширины Ткани из комбинированных нитей Ткани из синтетических нитей БКНЛ-65, БКНЛ-62 -2 по 61, 65 150 ГОСТ 19700 -74 ТА-150 по ГОСТ 18215 -80 ТК-150 по нормативнотехнической документации ТК-200 по нормативно- 200 300 технической документации ТА-300, ТК-300 по ГОСТ 18215 -80

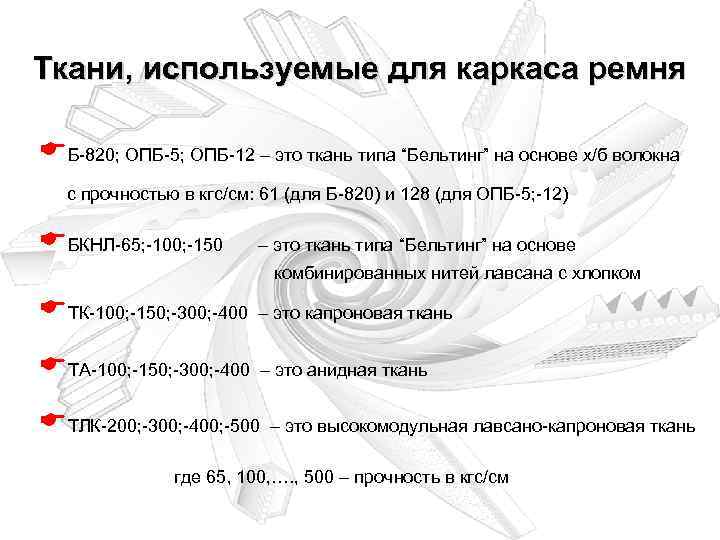

Ткани, используемые для каркаса ремня EБ-820; ОПБ-5; ОПБ-12 – это ткань типа “Бельтинг” на основе х/б волокна с прочностью в кгс/см: 61 (для Б-820) и 128 (для ОПБ-5; -12) EБКНЛ-65; -100; -150 – это ткань типа “Бельтинг” на основе комбинированных нитей лавсана с хлопком EТК-100; -150; -300; -400 – это капроновая ткань EТА-100; -150; -300; -400 – это анидная ткань EТЛК-200; -300; -400; -500 – это высокомодульная лавсано-капроновая ткань где 65, 100, …. , 500 – прочность в кгс/см

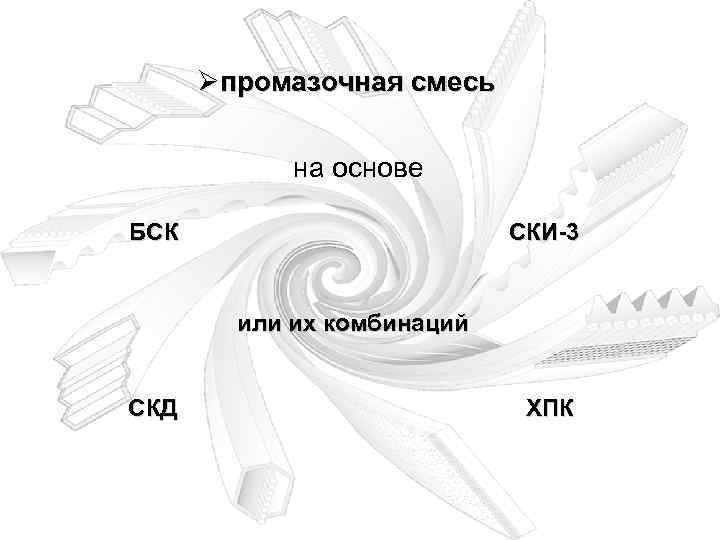

Øпромазочная смесь на основе БСК СКИ-3 или их комбинаций СКД ХПК

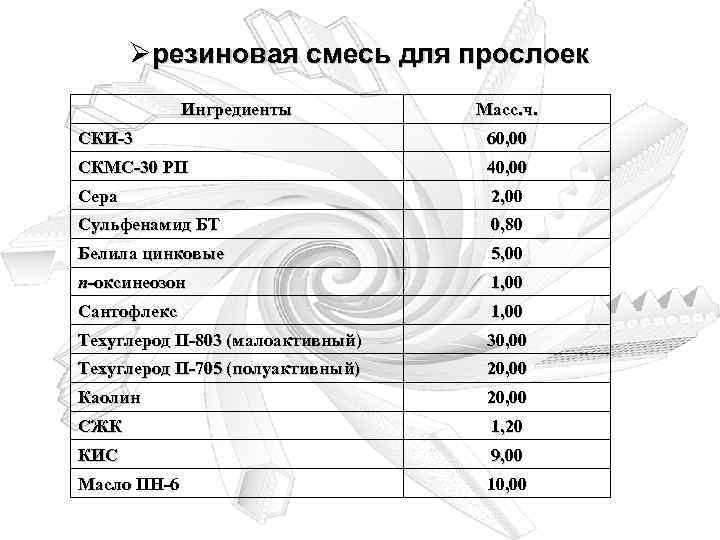

Øрезиновая смесь для прослоек Ингредиенты Масс. ч. СКИ-3 60, 00 СКМС-30 РП 40, 00 Сера 2, 00 Сульфенамид БТ 0, 80 Белила цинковые 5, 00 п-оксинеозон 1, 00 Сантофлекс 1, 00 Техуглерод П-803 (малоактивный) 30, 00 Техуглерод П-705 (полуактивный) 20, 00 Каолин 20, 00 СЖК 1, 20 КИС 9, 00 Масло ПН-6 10, 00

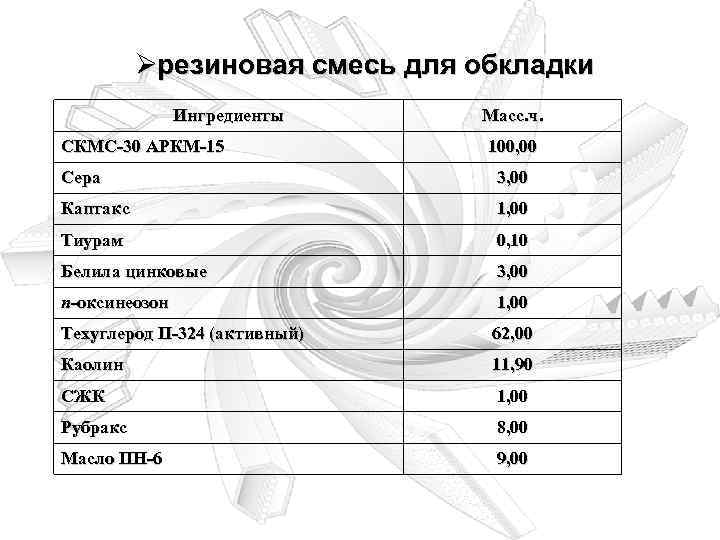

Øрезиновая смесь для обкладки Ингредиенты СКМС-30 АРКМ-15 Масс. ч. 100, 00 Сера 3, 00 Каптакс 1, 00 Тиурам 0, 10 Белила цинковые 3, 00 п-оксинеозон 1, 00 Техуглерод П-324 (активный) 62, 00 Каолин 11, 90 СЖК 1, 00 Рубракс 8, 00 Масло ПН-6 9, 00
ПРИВОДНЫЕ РЕМНИ БГТУ

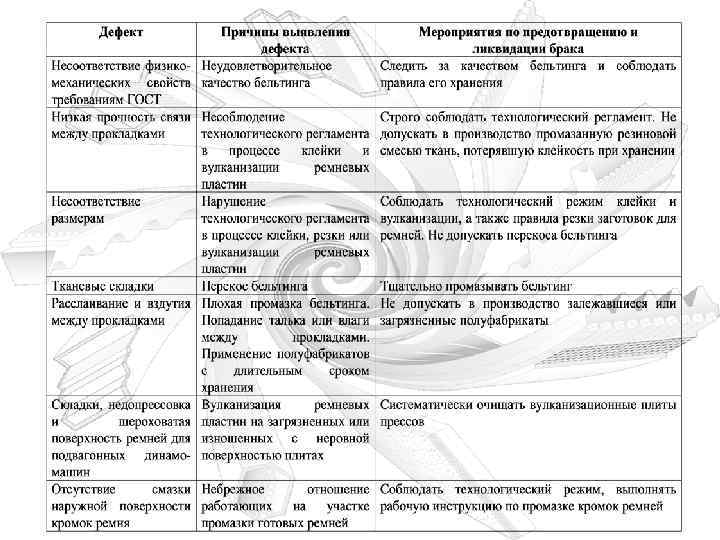

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ПЛОСКИХ ПРИВОДНЫХ РЕМНЕЙ

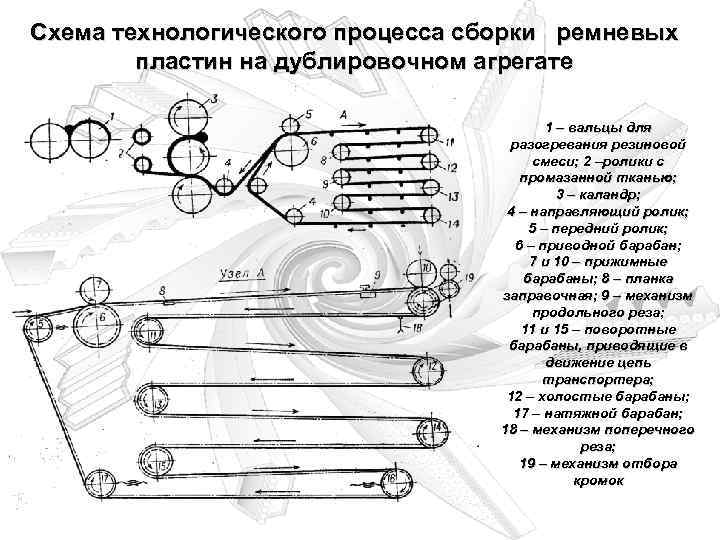

Схема технологического процесса сборки ремневых пластин на дублировочном агрегате 1 – вальцы для разогревания резиновой смеси; 2 –ролики с промазанной тканью; 3 – каландр; 4 – направляющий ролик; 5 – передний ролик; 6 – приводной барабан; 7 и 10 – прижимные барабаны; 8 – планка заправочная; 9 – механизм продольного реза; 11 и 15 – поворотные барабаны, приводящие в движение цепь транспортера; 12 – холостые барабаны; 17 – натяжной барабан; 18 – механизм поперечного реза; 19 – механизм отбора кромок
Вулканизационный пресс с размерами плит 3, 8 10, 0 м 1, 8 – растяжные устройства; 2 – гидравлические цилиндры; 3 – колонки; 4 – верхняя траверса; 5 – нижний подвижной стол; 6 – водяной бак; 7 – нагревательные плиты; 9 - гидроустановка

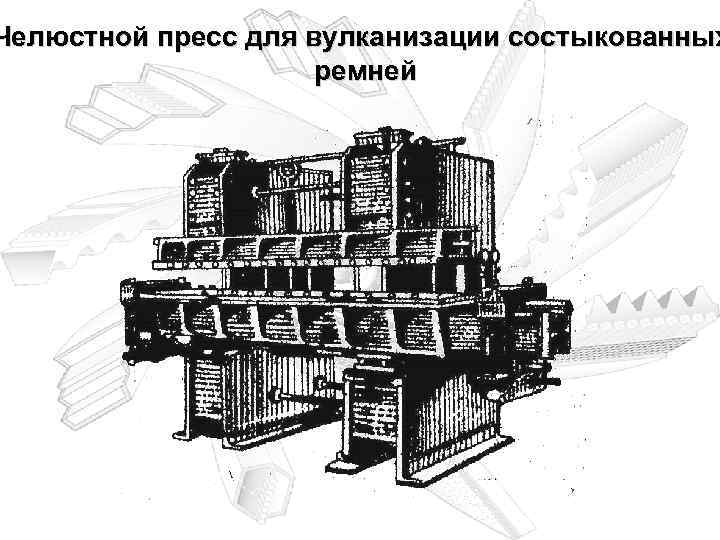

Челюстной пресс для вулканизации состыкованных ремней
Схема агрегата для непрерывной вулканизации 1 – раскаточный станок; 2 – растяжное устройство; 3 – непрерывный вулканизатор; 4 – закаточный станок
