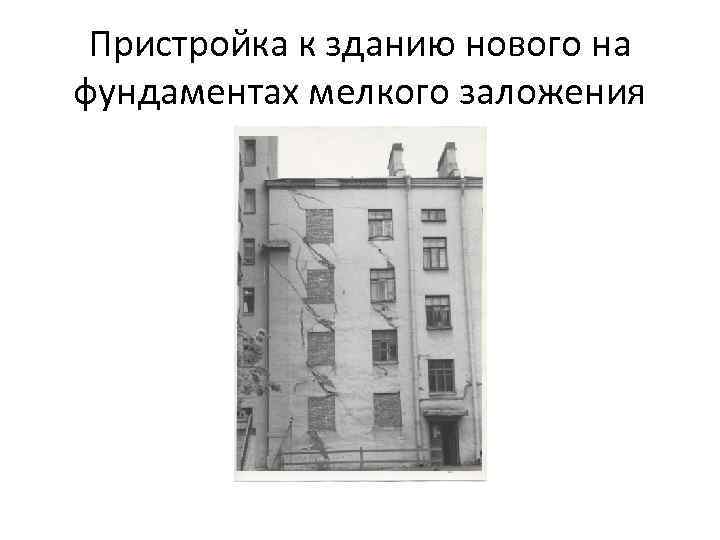

Пристройка к зданию нового на фундаментах мелкого заложения

Пристройка к зданию нового на фундаментах мелкого заложения

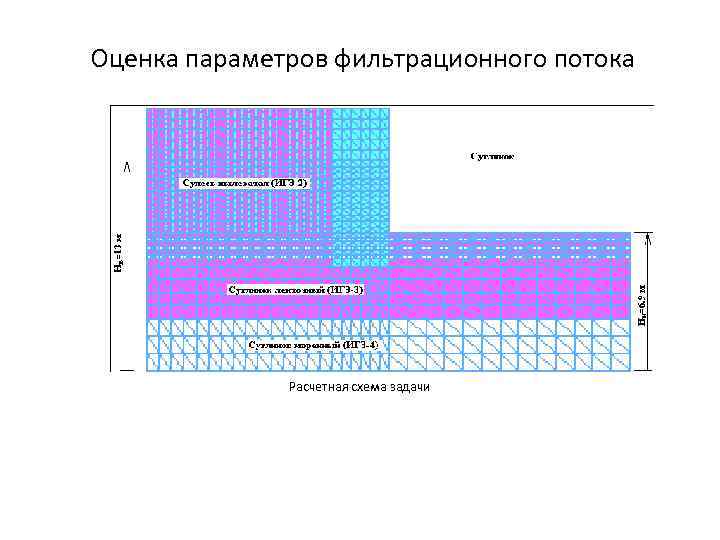

Оценка параметров фильтрационного потока Расчетная схема задачи

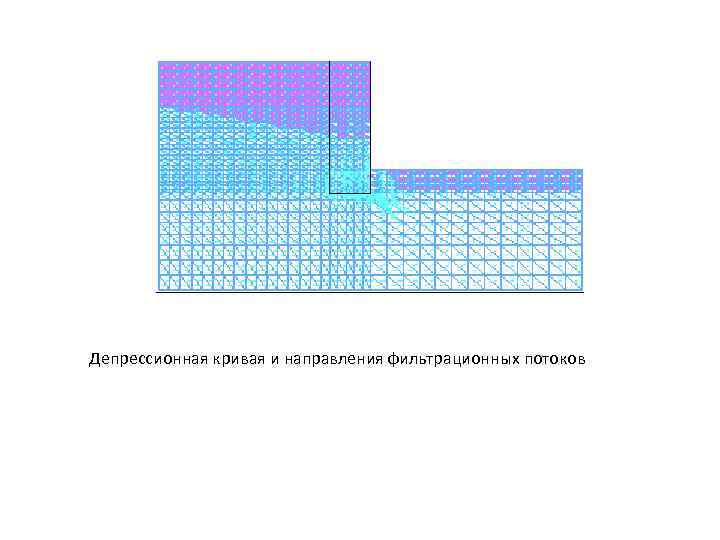

Депрессионная кривая и направления фильтрационных потоков

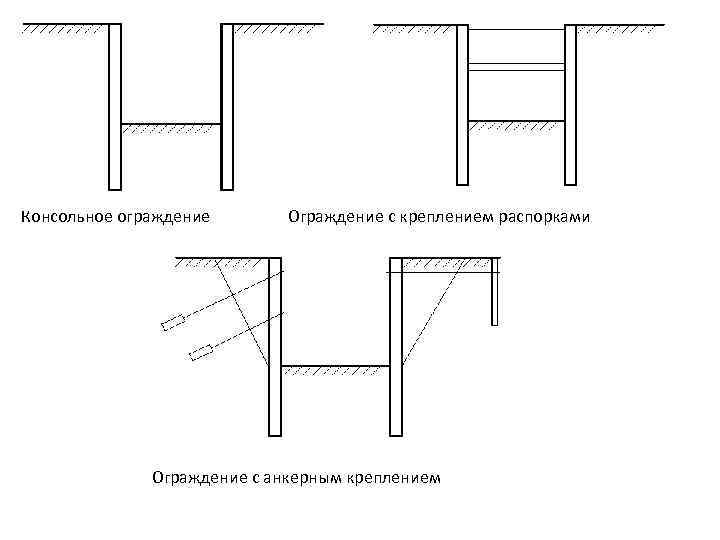

Консольное ограждение Ограждение с креплением распорками Ограждение с анкерным креплением

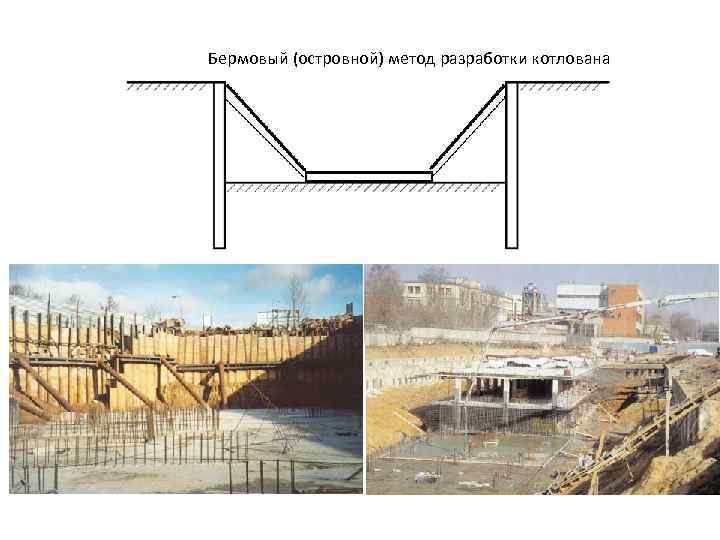

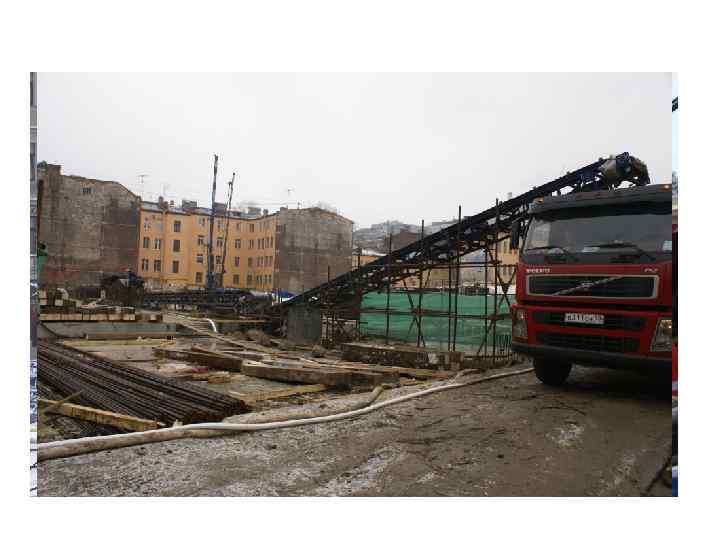

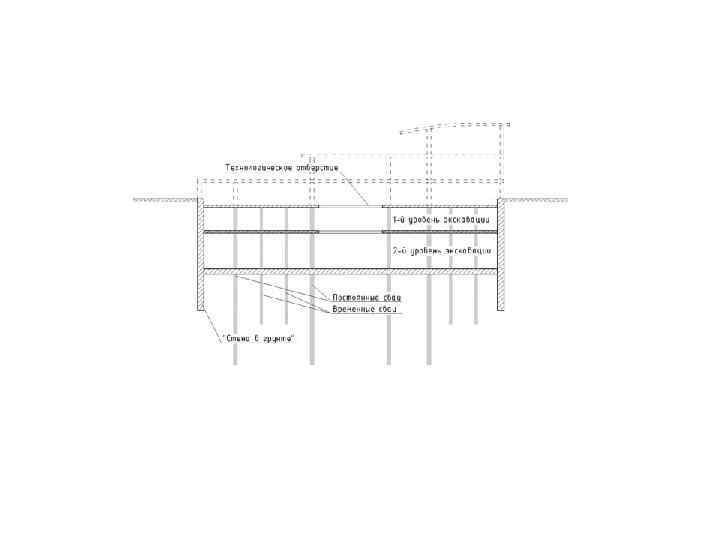

Бермовый (островной) метод разработки котлована

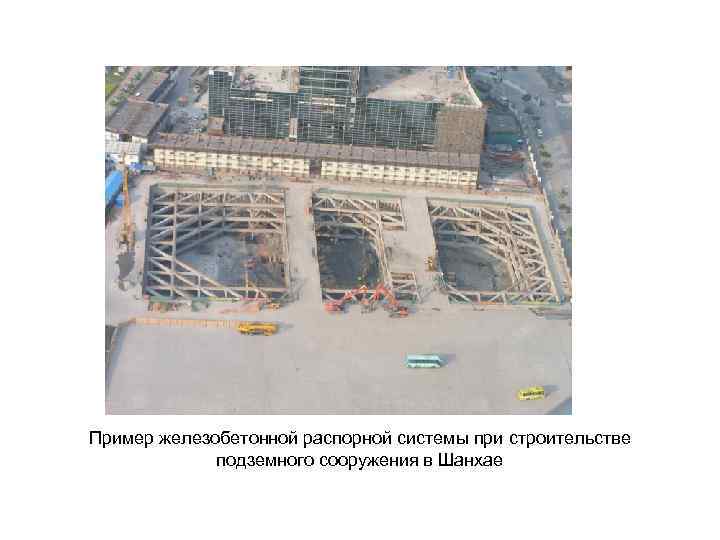

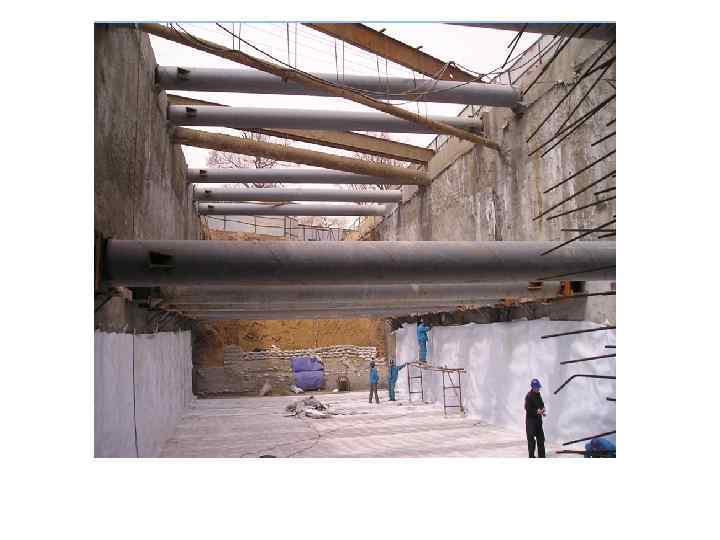

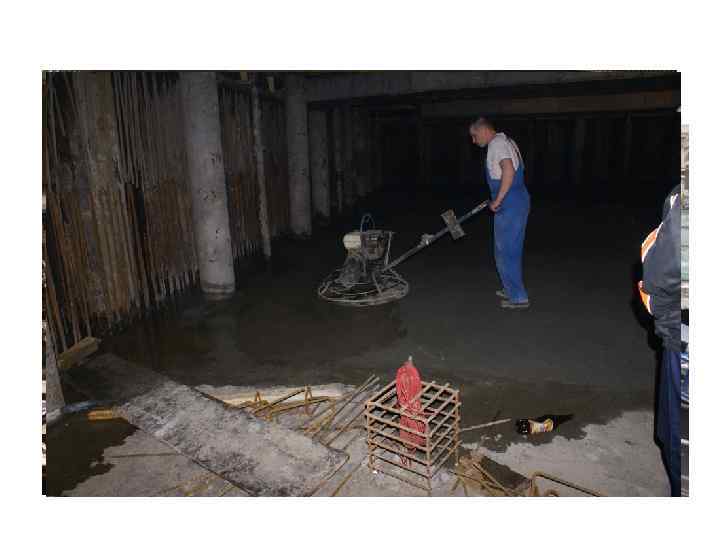

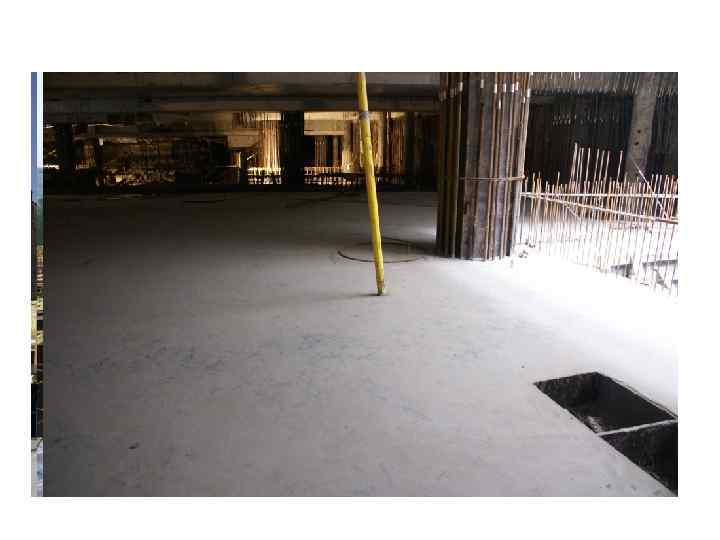

Пример железобетонной распорной системы при строительстве подземного сооружения в Шанхае

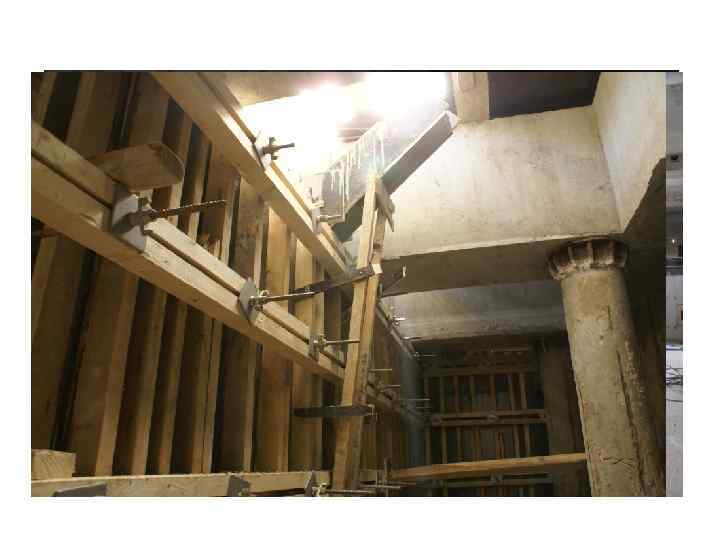

УСТРОЙСТВО ШПУНТОВОГО ОГРАЖДЕНИЯ КОТЛОВАНОВ ОГРАЖДЕНИЕ ИЗ СЕКУЩИХСЯ СВАЙ

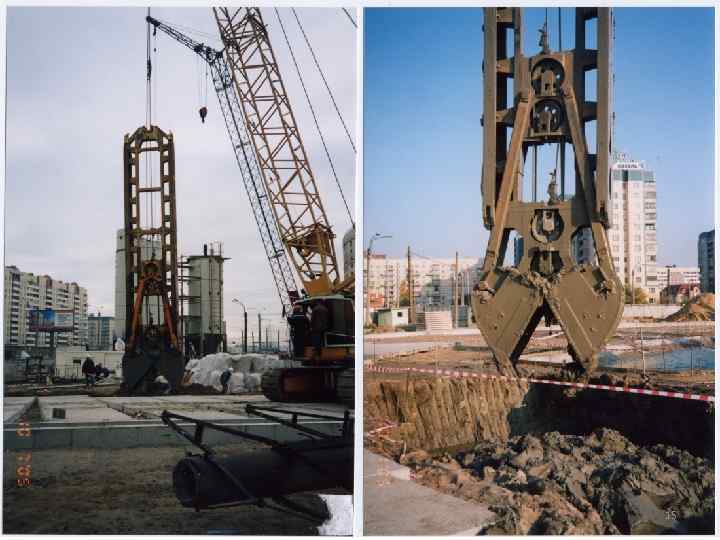

15

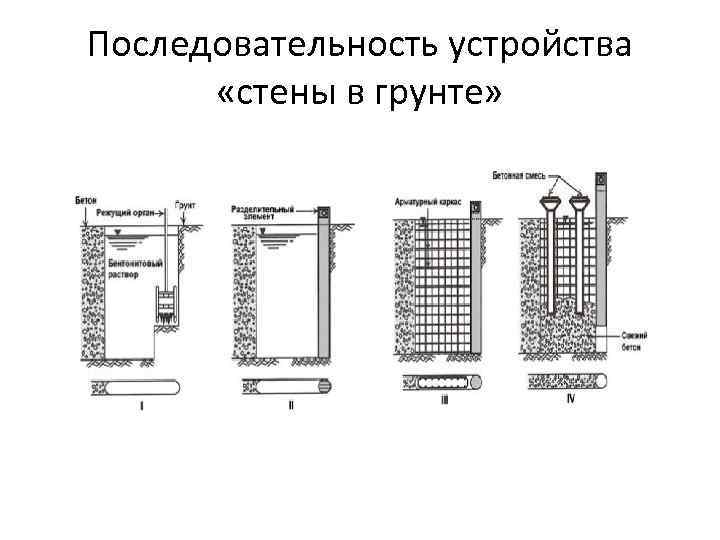

Последовательность устройства «стены в грунте»

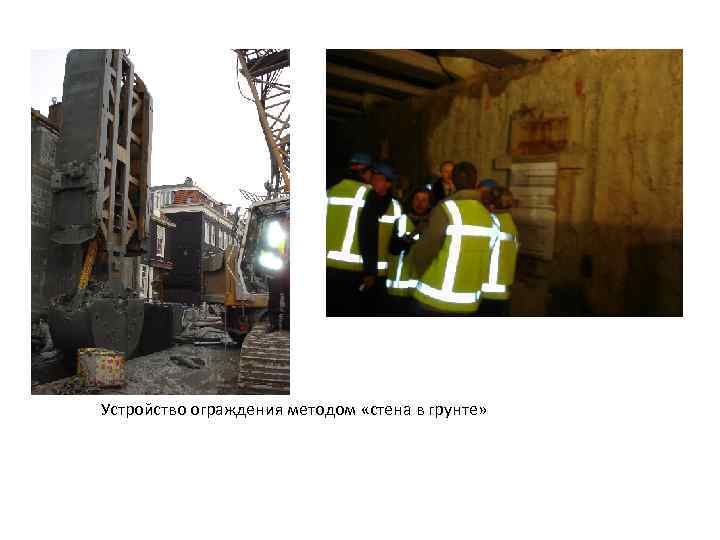

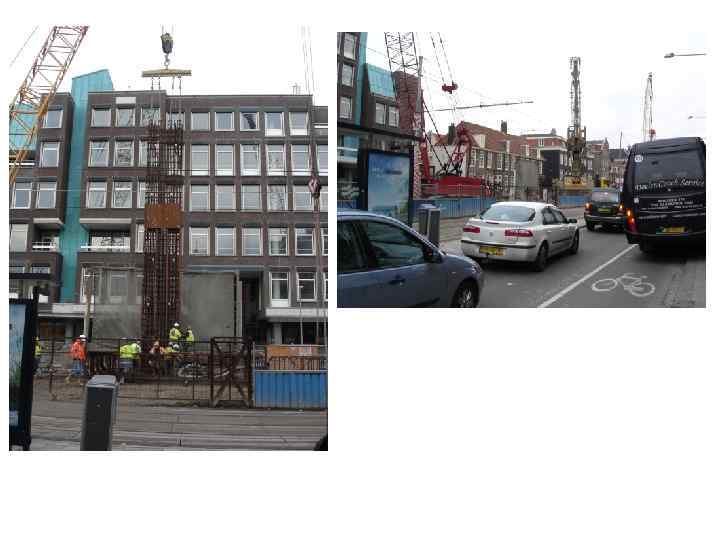

Устройство ограждения методом «стена в грунте»

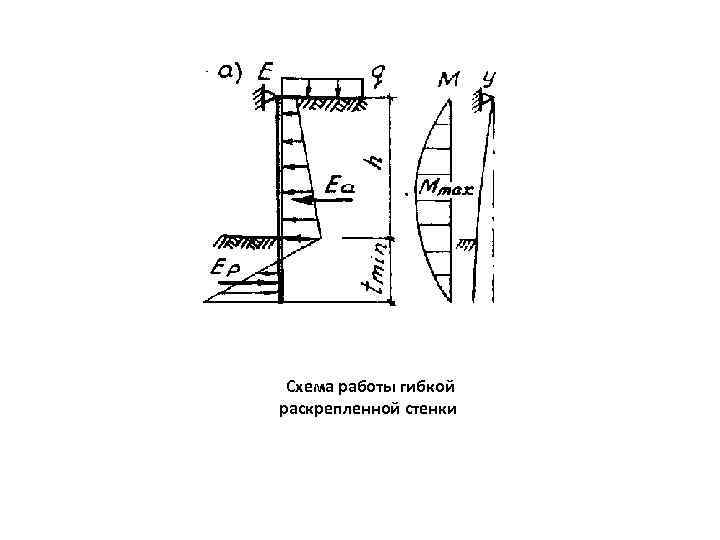

Схема работы гибкой раскрепленной стенки

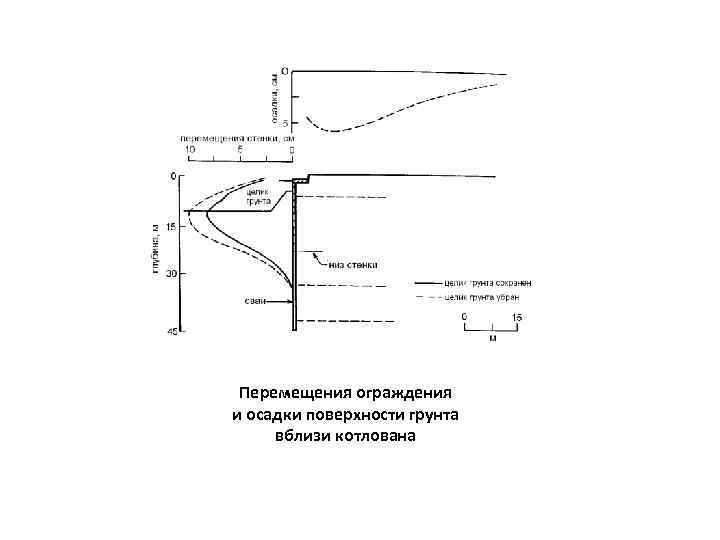

Перемещения ограждения и осадки поверхности грунта вблизи котлована

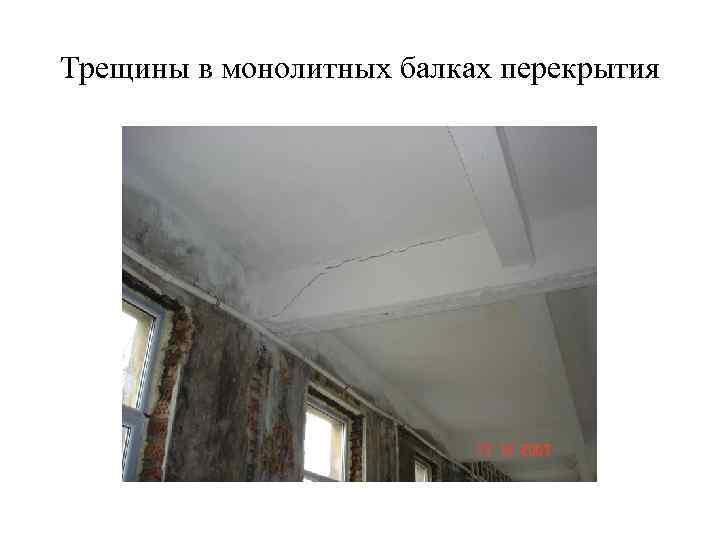

Трещины в монолитных балках перекрытия

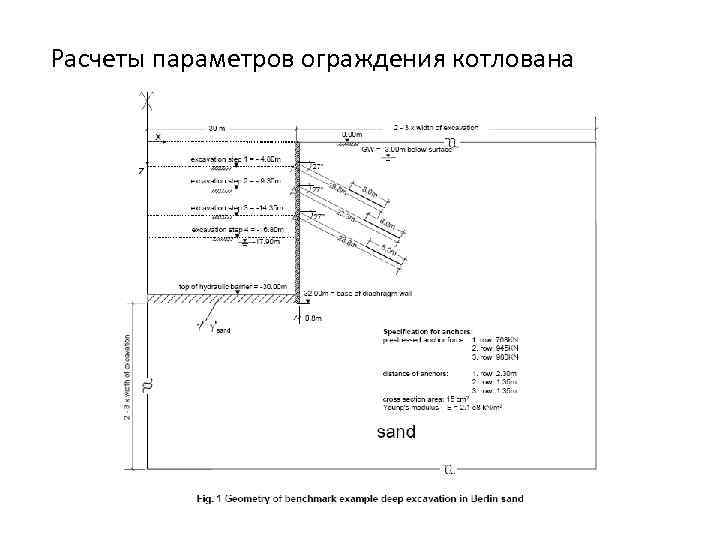

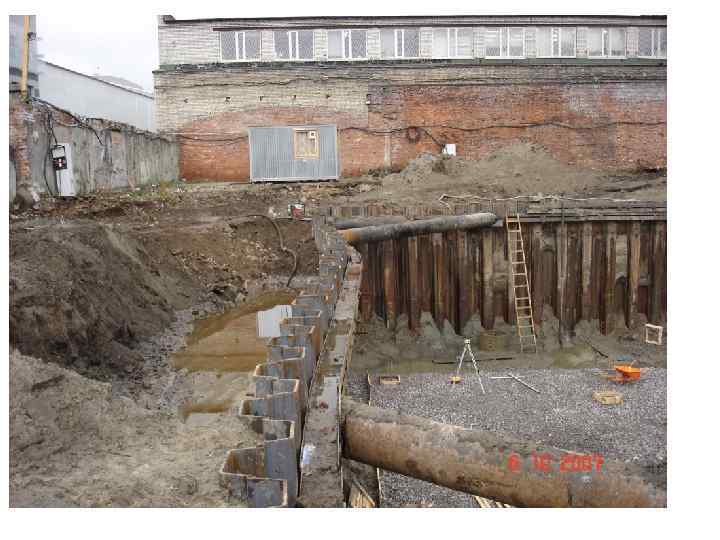

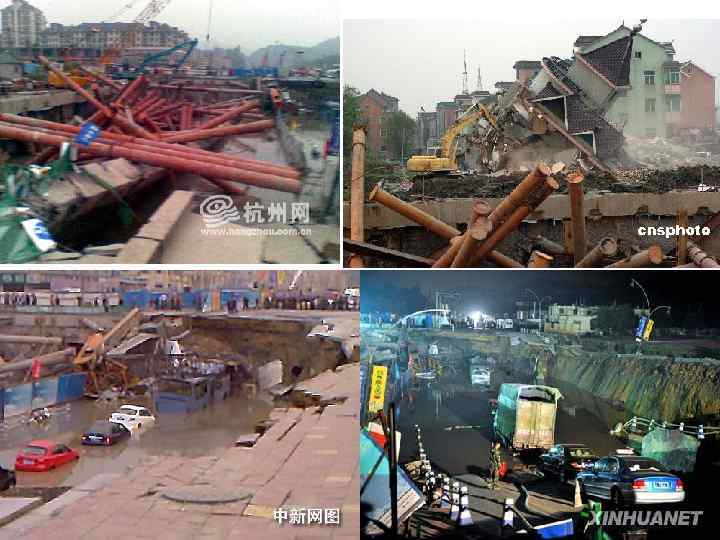

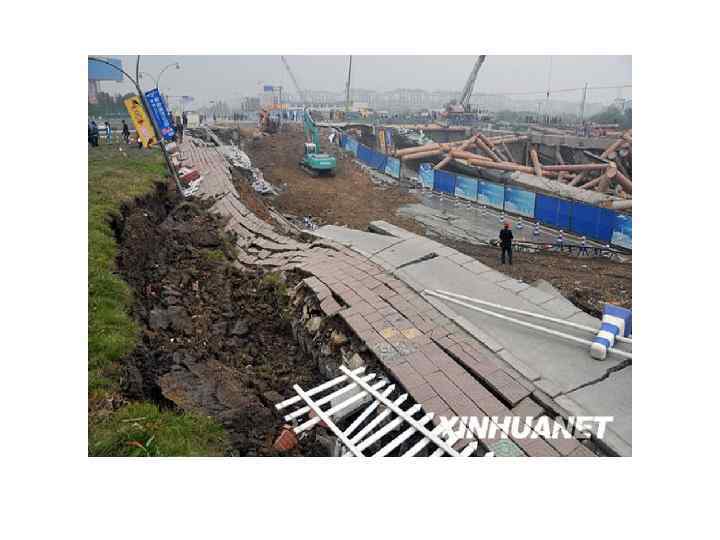

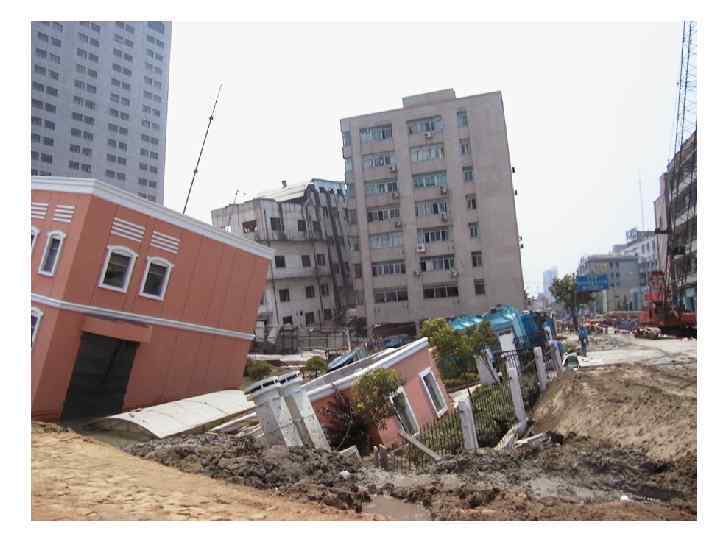

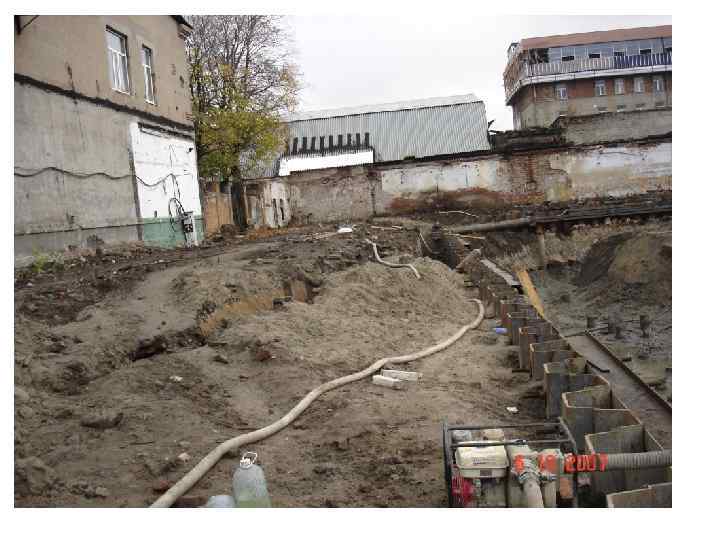

Расчеты параметров ограждения котлована

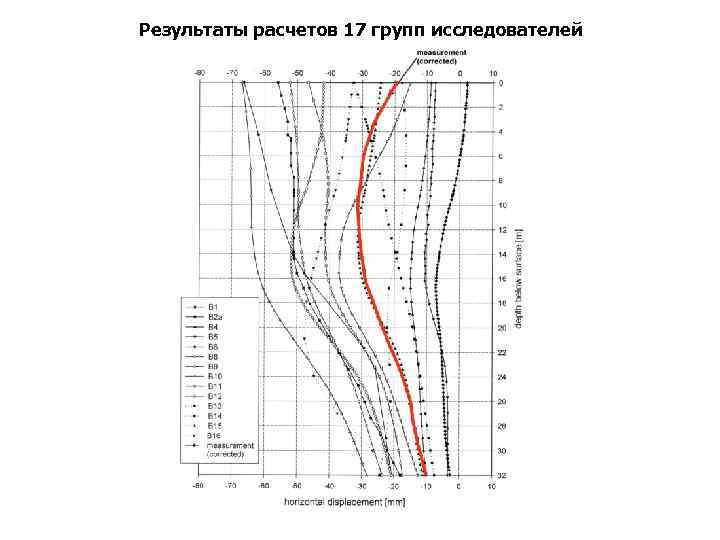

Результаты расчетов 17 групп исследователей

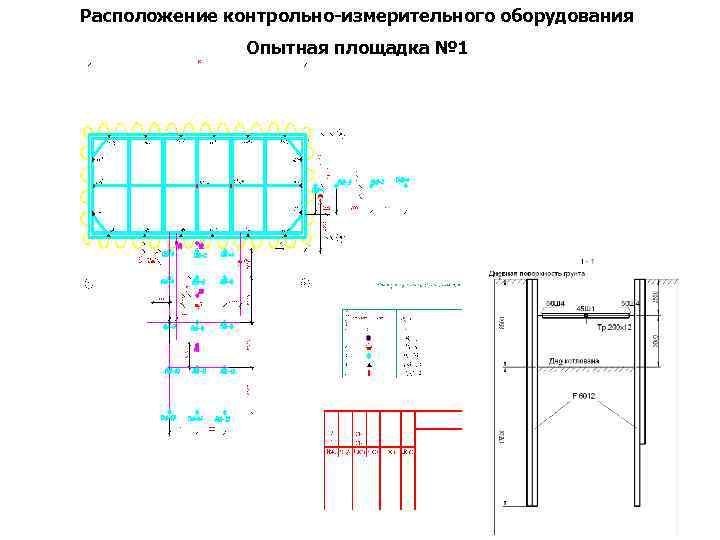

Расположение контрольно-измерительного оборудования Опытная площадка № 1

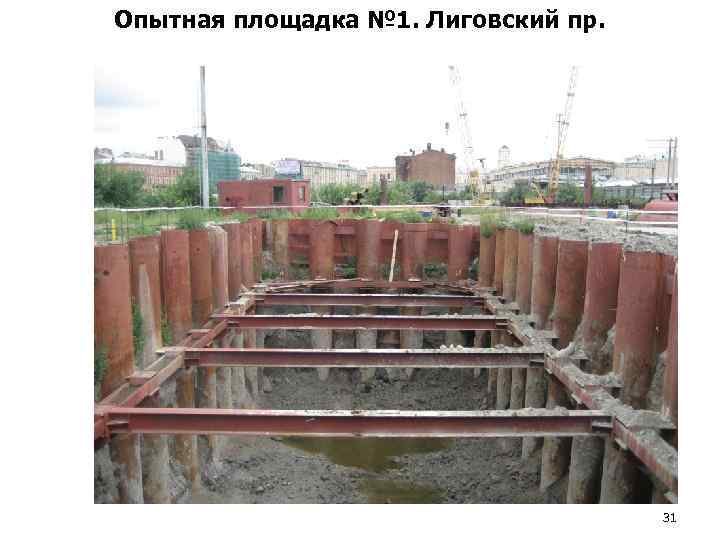

Опытная площадка № 1. Лиговский пр. 31

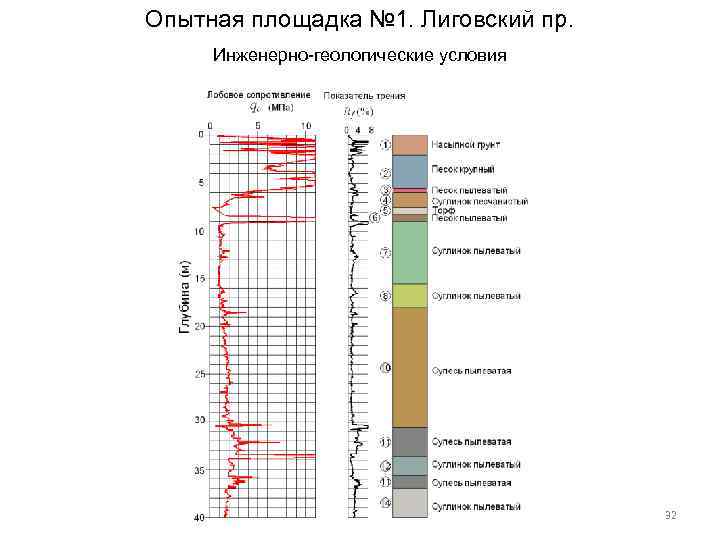

Опытная площадка № 1. Лиговский пр. Инженерно-геологические условия 32

Для определения коэффициента постели грунта при расчете ограждающих конструкций использовалась формула Шмита (Schmitt, 1995), связывающая коэффициент постели с одометрическим модулем грунта и учитывающая жесткость ограждающей конструкции:

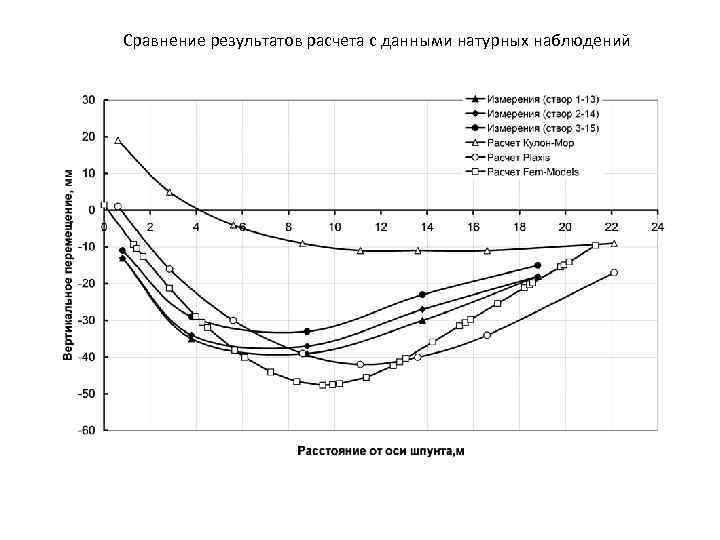

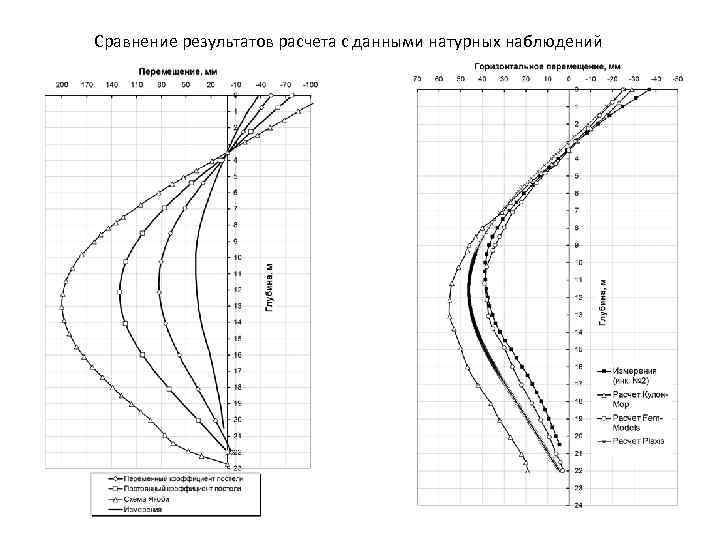

Сравнение результатов расчета с данными натурных наблюдений

Сравнение результатов расчета с данными натурных наблюдений

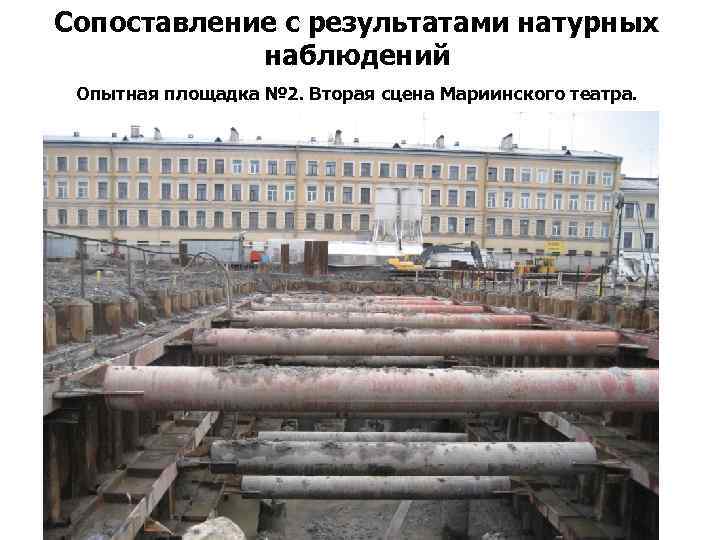

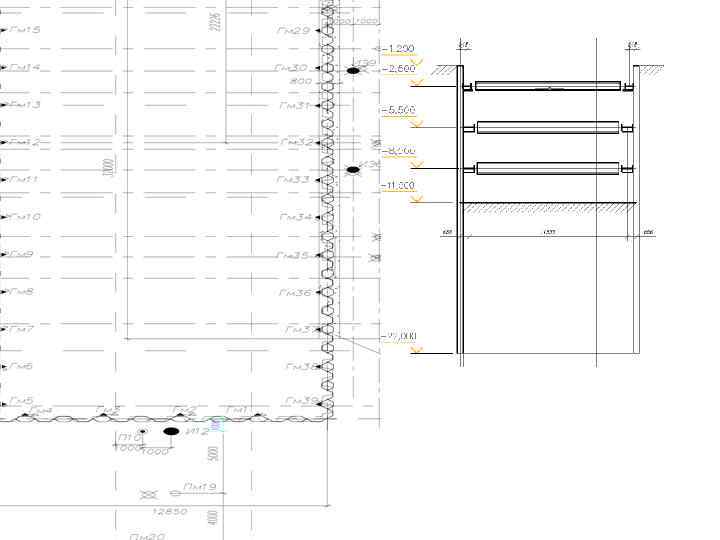

Сопоставление с результатами натурных наблюдений Опытная площадка № 2. Вторая сцена Мариинского театра.

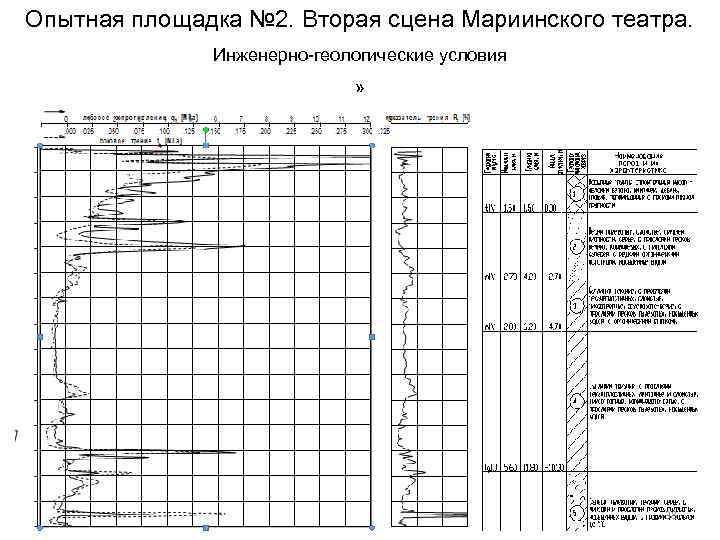

Опытная площадка № 2. Вторая сцена Мариинского театра. Инженерно-геологические условия » 38

39

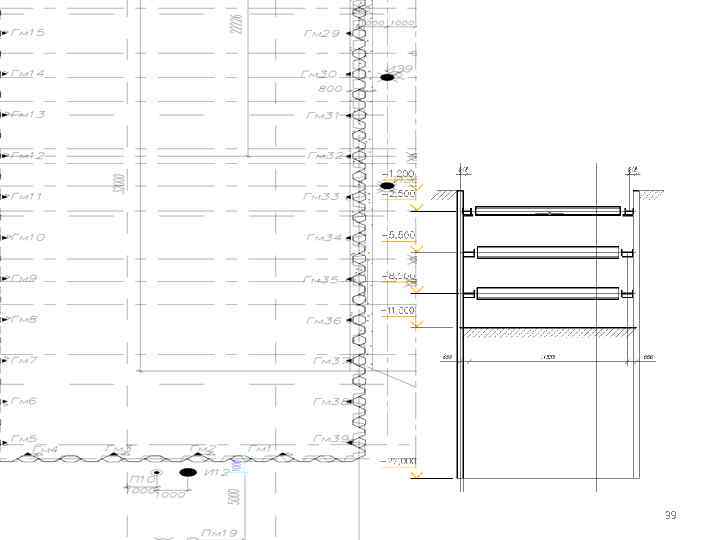

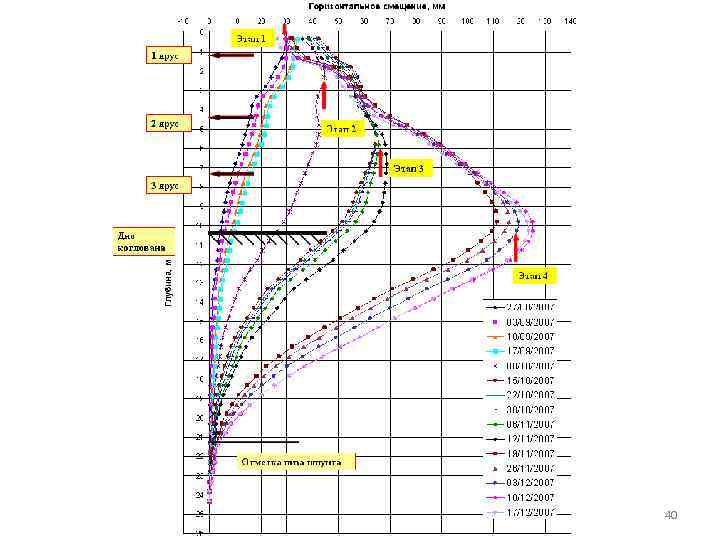

40

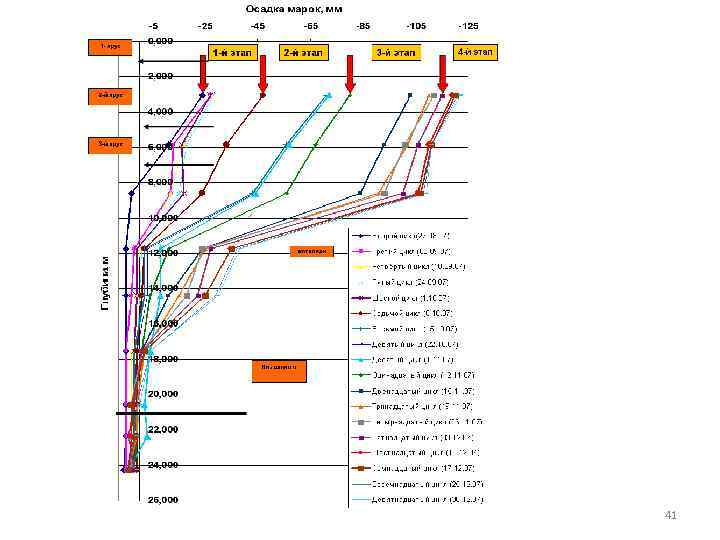

41

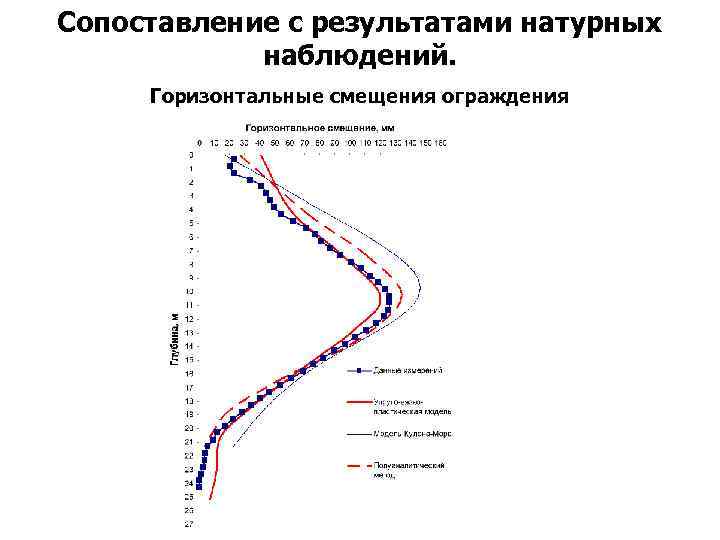

Сопоставление с результатами натурных наблюдений. Горизонтальные смещения ограждения

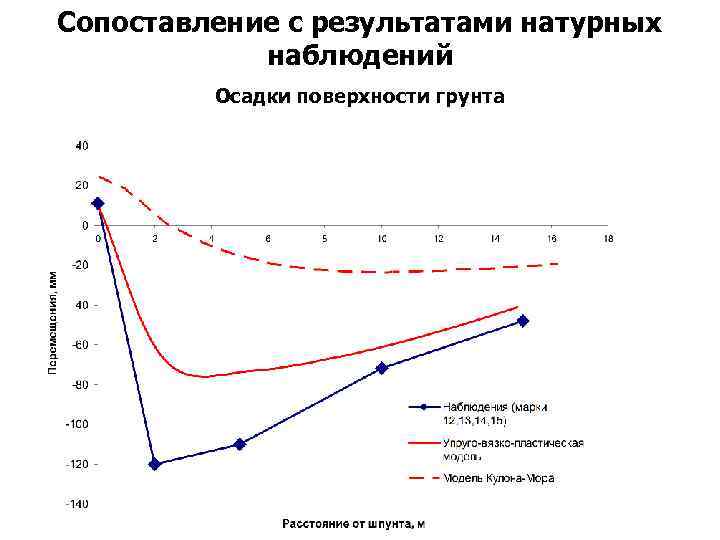

Сопоставление с результатами натурных наблюдений Осадки поверхности грунта

Уровни распорных креплений Дно котлована Распорный уровень из слоя закрепленного грунта по технологии jet grouting Перемещения без закрепления грунта Перемещения ограждения при устройстве слоя по технологии jet grouting 44

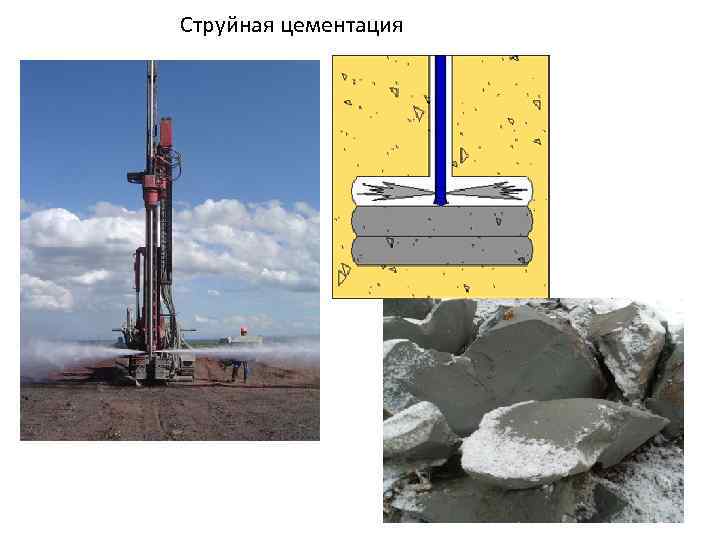

Струйная цементация

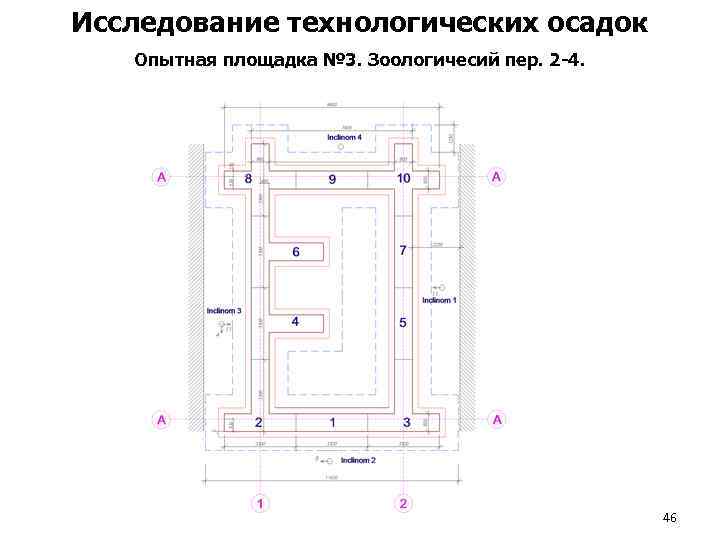

Исследование технологических осадок Опытная площадка № 3. Зоологичесий пер. 2 -4. 46

47

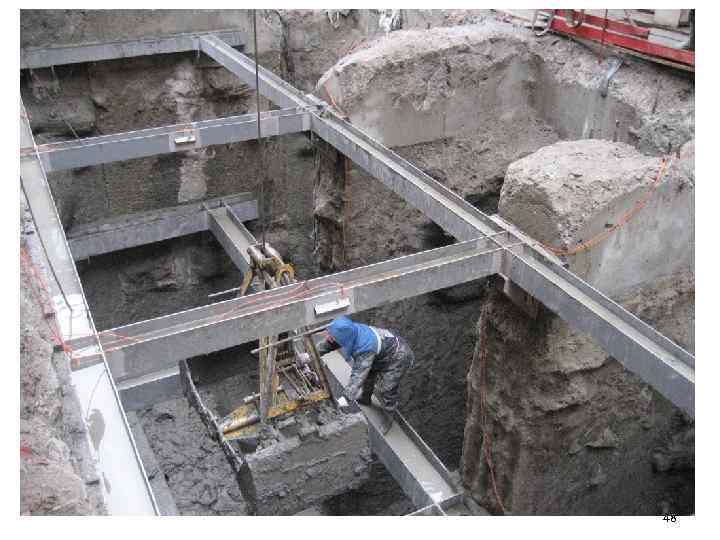

48

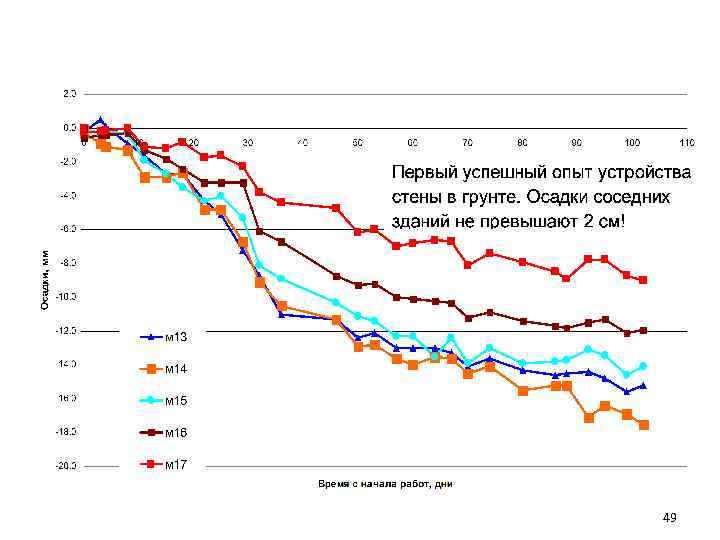

49

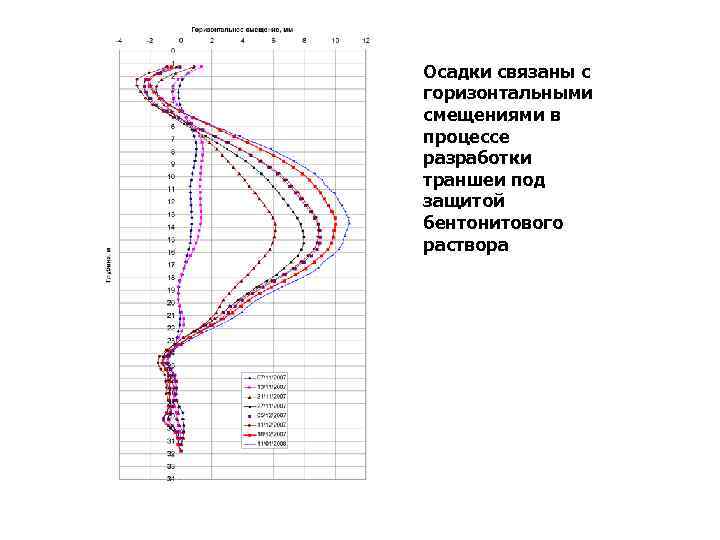

Осадки связаны с горизонтальными смещениями в процессе разработки траншеи под защитой бентонитового раствора

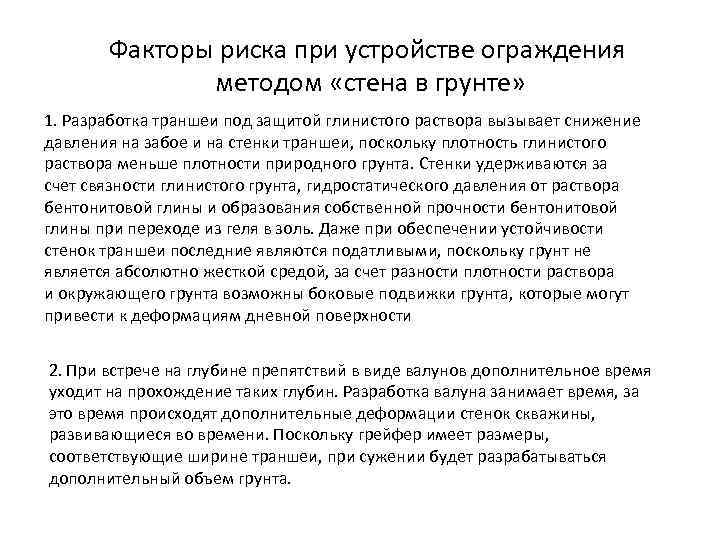

Факторы риска при устройстве ограждения методом «стена в грунте» 1. Разработка траншеи под защитой глинистого раствора вызывает снижение давления на забое и на стенки траншеи, поскольку плотность глинистого раствора меньше плотности природного грунта. Стенки удерживаются за счет связности глинистого грунта, гидростатического давления от раствора бентонитовой глины и образования собственной прочности бентонитовой глины при переходе из геля в золь. Даже при обеспечении устойчивости стенок траншеи последние являются податливыми, поскольку грунт не является абсолютно жесткой средой, за счет разности плотности раствора и окружающего грунта возможны боковые подвижки грунта, которые могут привести к деформациям дневной поверхности 2. При встрече на глубине препятствий в виде валунов дополнительное время уходит на прохождение таких глубин. Разработка валуна занимает время, за это время происходят дополнительные деформации стенок скважины, развивающиеся во времени. Поскольку грейфер имеет размеры, соответствующие ширине траншеи, при сужении будет разрабатываться дополнительный объем грунта.
