ПРИСПОСОБЛЕНИЯ ДЛЯ

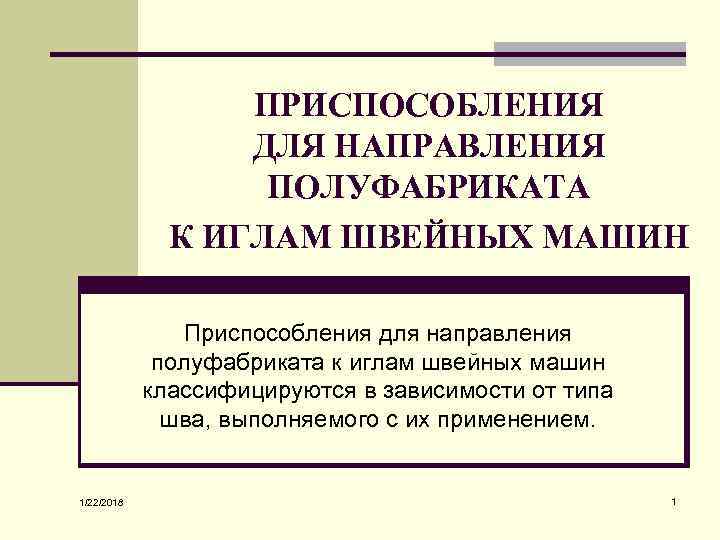

ПРИСПОСОБЛЕНИЯ ДЛЯ НАПРАВЛЕНИЯ ПОЛУФАБРИКАТА К ИГЛАМ ШВЕЙНЫХ МАШИН Приспособления для направления полуфабриката к иглам швейных машин классифицируются в зависимости от типа шва, выполняемого с их применением. 1/22/2018 1

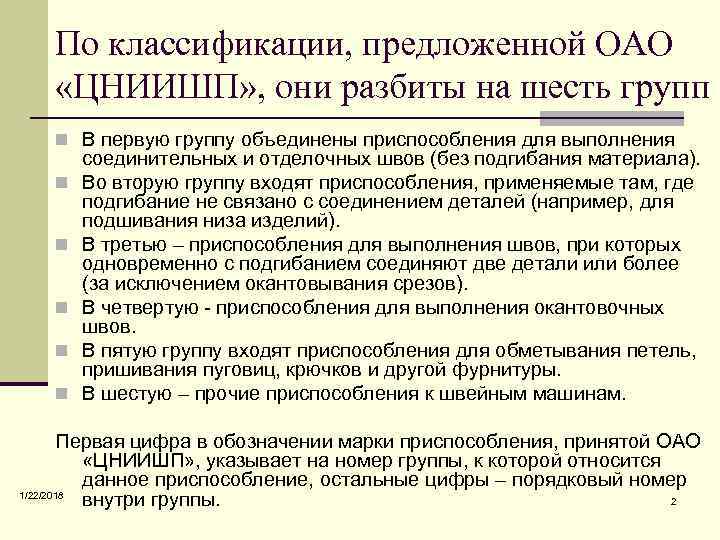

По классификации, предложенной ОАО «ЦНИИШП» , они разбиты на шесть групп n В первую группу объединены приспособления для выполнения соединительных и отделочных швов (без подгибания материала). n Во вторую группу входят приспособления, применяемые там, где подгибание не связано с соединением деталей (например, для подшивания низа изделий). n В третью – приспособления для выполнения швов, при которых одновременно с подгибанием соединяют две детали или более (за исключением окантовывания срезов). n В четвертую - приспособления для выполнения окантовочных швов. n В пятую группу входят приспособления для обметывания петель, пришивания пуговиц, крючков и другой фурнитуры. n В шестую – прочие приспособления к швейным машинам. Первая цифра в обозначении марки приспособления, принятой ОАО «ЦНИИШП» , указывает на номер группы, к которой относится данное приспособление, остальные цифры – порядковый номер 1/22/2018 внутри группы. 2

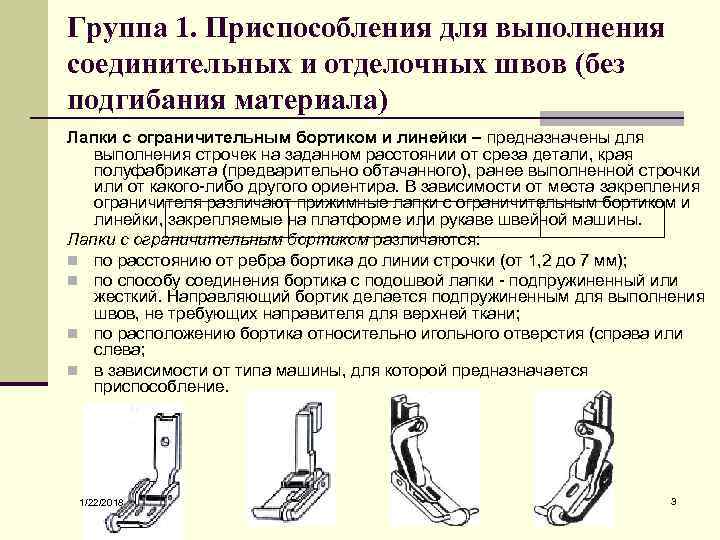

Группа 1. Приспособления для выполнения соединительных и отделочных швов (без подгибания материала) Лапки с ограничительным бортиком и линейки – предназначены для выполнения строчек на заданном расстоянии от среза детали, края полуфабриката (предварительно обтачанного), ранее выполненной строчки или от какого-либо другого ориентира. В зависимости от места закрепления ограничителя различают прижимные лапки с ограничительным бортиком и линейки, закрепляемые на платформе или рукаве швейной машины. Лапки с ограничительным бортиком различаются: n по расстоянию от ребра бортика до линии строчки (от 1, 2 до 7 мм); n по способу соединения бортика с подошвой лапки - подпружиненный или жесткий. Направляющий бортик делается подпружиненным для выполнения швов, не требующих направителя для верхней ткани; n по расположению бортика относительно игольного отверстия (справа или слева; n в зависимости от типа машины, для которой предназначается приспособление. 1/22/2018 3

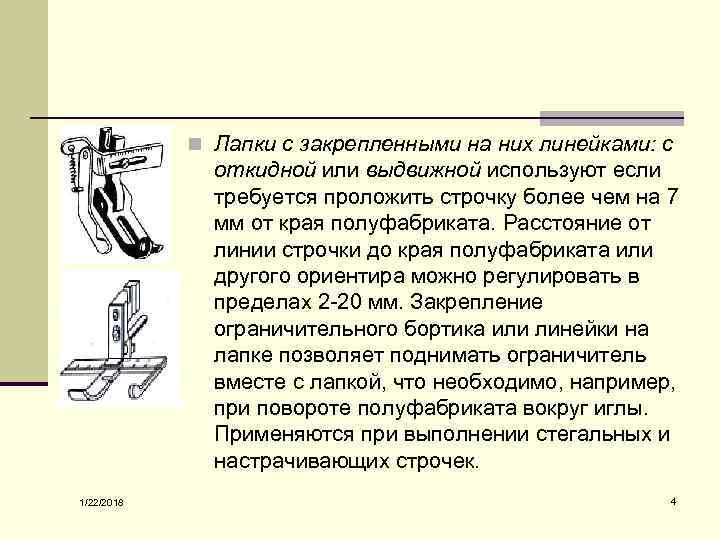

n Лапки с закрепленными на них линейками: с откидной или выдвижной используют если требуется проложить строчку более чем на 7 мм от края полуфабриката. Расстояние от линии строчки до края полуфабриката или другого ориентира можно регулировать в пределах 2 -20 мм. Закрепление ограничительного бортика или линейки на лапке позволяет поднимать ограничитель вместе с лапкой, что необходимо, например, при повороте полуфабриката вокруг иглы. Применяются при выполнении стегальных и настрачивающих строчек. 1/22/2018 4

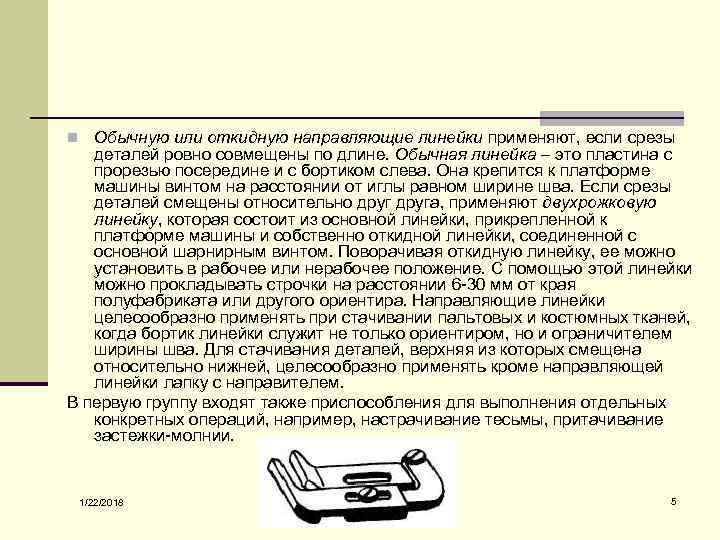

n Обычную или откидную направляющие линейки применяют, если срезы деталей ровно совмещены по длине. Обычная линейка – это пластина с прорезью посередине и с бортиком слева. Она крепится к платформе машины винтом на расстоянии от иглы равном ширине шва. Если срезы деталей смещены относительно друга, применяют двухрожковую линейку, которая состоит из основной линейки, прикрепленной к платформе машины и собственно откидной линейки, соединенной с основной шарнирным винтом. Поворачивая откидную линейку, ее можно установить в рабочее или нерабочее положение. С помощью этой линейки можно прокладывать строчки на расстоянии 6 -30 мм от края полуфабриката или другого ориентира. Направляющие линейки целесообразно применять при стачивании пальтовых и костюмных тканей, когда бортик линейки служит не только ориентиром, но и ограничителем ширины шва. Для стачивания деталей, верхняя из которых смещена относительно нижней, целесообразно применять кроме направляющей линейки лапку с направителем. В первую группу входят также приспособления для выполнения отдельных конкретных операций, например, настрачивание тесьмы, притачивание застежки-молнии. 1/22/2018 5

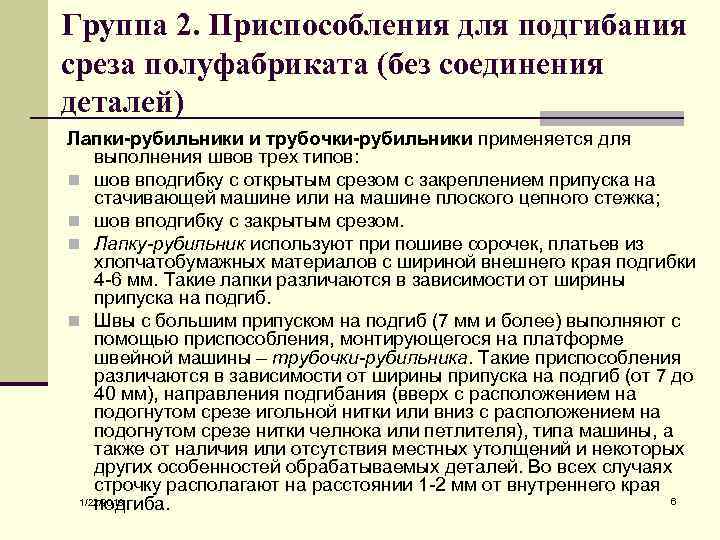

Группа 2. Приспособления для подгибания среза полуфабриката (без соединения деталей) Лапки-рубильники и трубочки-рубильники применяется для выполнения швов трех типов: n шов вподгибку с открытым срезом с закреплением припуска на стачивающей машине или на машине плоского цепного стежка; n шов вподгибку с закрытым срезом. n Лапку-рубильник используют при пошиве сорочек, платьев из хлопчатобумажных материалов с шириной внешнего края подгибки 4 -6 мм. Такие лапки различаются в зависимости от ширины припуска на подгиб. n Швы с большим припуском на подгиб (7 мм и более) выполняют с помощью приспособления, монтирующегося на платформе швейной машины – трубочки-рубильника. Такие приспособления различаются в зависимости от ширины припуска на подгиб (от 7 до 40 мм), направления подгибания (вверх с расположением на подогнутом срезе игольной нитки или вниз с расположением на подогнутом срезе нитки челнока или петлителя), типа машины, а также от наличия или отсутствия местных утолщений и некоторых других особенностей обрабатываемых деталей. Во всех случаях строчку располагают на расстоянии 1 -2 мм от внутреннего края подгиба. 1/22/2018 6

n Приспособление для двойного подгибания срезов позволяет соблюдать заданную ширину подгибки и параллельность строчки подогнутому краю. n Существуют приспособления для застрачивания складок и защипов на одноигольных и двухигольных швейных машинах. С помощью приспособлений для изготовления шлевок, съемных поясов, ремешков и других подобных деталей подгибают срезы деталей швейных изделий, имеющих форму полоски. 1/22/2018 7

Группа 3. Приспособления для соединения нескольких деталей с одновременным подгибанием срезов (кроме окантовывателей) n разбиты на семь подгрупп, так как швы, выполняемые с их помощью весьма разнообразны. n Приспособления для выполнения запошивочного шва и шва «в замок» . Приспособления для выполнения запошивочного шва представляют собой лапку-запошиватель (рис. а). С ее помощью образуется и вторая строчка запошивочного шва. Приспособления для выполнения шва «в замок» различаются в зависимости от расстояния между иглами (5 мм для легких тканей и 7 мм для тяжелых) и типа машины (устанавливаются на двухигольных машинах цепного (рис. б) или челночного стежка (рис. в)). Приспособление подгибает края двух деталей и направляет их под иглы. 1/22/2018 8

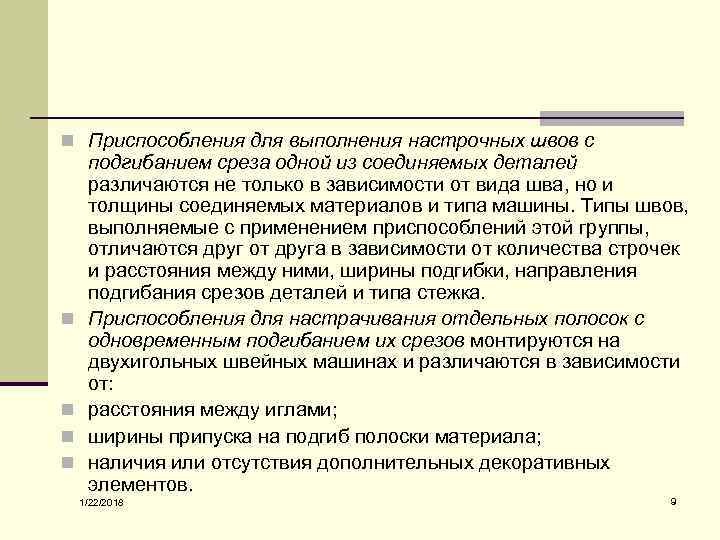

n Приспособления для выполнения настрочных швов с подгибанием среза одной из соединяемых деталей различаются не только в зависимости от вида шва, но и толщины соединяемых материалов и типа машины. Типы швов, выполняемые с применением приспособлений этой группы, отличаются друг от друга в зависимости от количества строчек и расстояния между ними, ширины подгибки, направления подгибания срезов деталей и типа стежка. n Приспособления для настрачивания отдельных полосок с одновременным подгибанием их срезов монтируются на двухигольных швейных машинах и различаются в зависимости от: n расстояния между иглами; n ширины припуска на подгиб полоски материала; n наличия или отсутствия дополнительных декоративных элементов. 1/22/2018 9

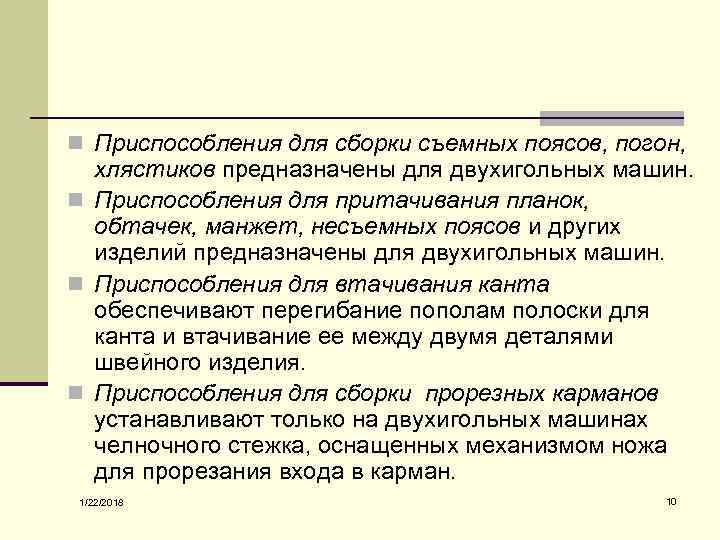

n Приспособления для сборки съемных поясов, погон, хлястиков предназначены для двухигольных машин. n Приспособления для притачивания планок, обтачек, манжет, несъемных поясов и других изделий предназначены для двухигольных машин. n Приспособления для втачивания канта обеспечивают перегибание пополам полоски для канта и втачивание ее между двумя деталями швейного изделия. n Приспособления для сборки прорезных карманов устанавливают только на двухигольных машинах челночного стежка, оснащенных механизмом ножа для прорезания входа в карман. 1/22/2018 10

Группа 4. Приспособления для окантовывания срезов – n окантовыватели-предназначены для окантовывания срезов деталей швейных изделий полосками ткани или тесьмой. Они обеспечивают формирование сгибов окантовочной полоски, правильность расположения подогнутых краев окантовки и среза деталей, параллельность строчки краям окантовки. Срезы полоски подгибают внутрь, а края тесьмы не подгибают. Приспособление крепится к платформе машины. Применяются разновидности этих приспособлений, предназначенные для настрачивания окантовочных полосок ткани на детали швейных изделий, например, для отделки женских и детских платьев. 1/22/2018 11

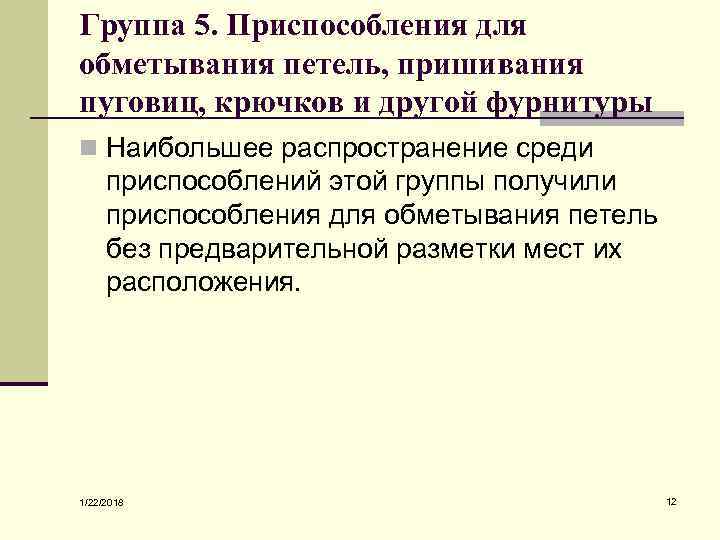

Группа 5. Приспособления для обметывания петель, пришивания пуговиц, крючков и другой фурнитуры n Наибольшее распространение среди приспособлений этой группы получили приспособления для обметывания петель без предварительной разметки мест их расположения. 1/22/2018 12

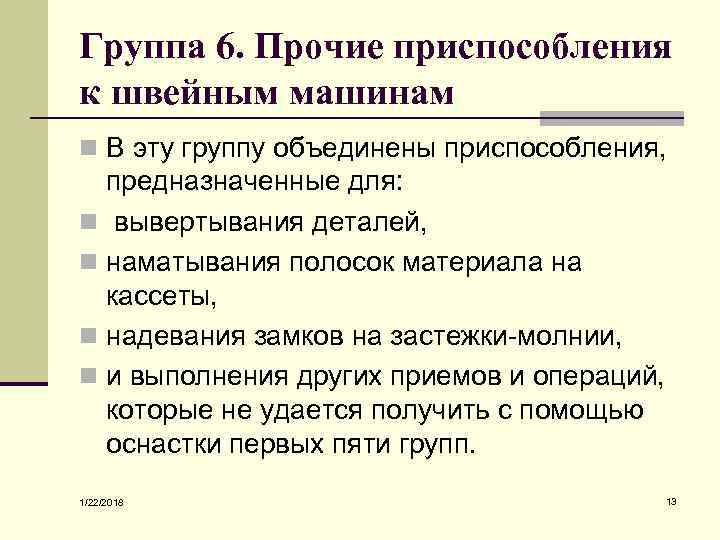

Группа 6. Прочие приспособления к швейным машинам n В эту группу объединены приспособления, предназначенные для: n вывертывания деталей, n наматывания полосок материала на кассеты, n надевания замков на застежки-молнии, n и выполнения других приемов и операций, которые не удается получить с помощью оснастки первых пяти групп. 1/22/2018 13

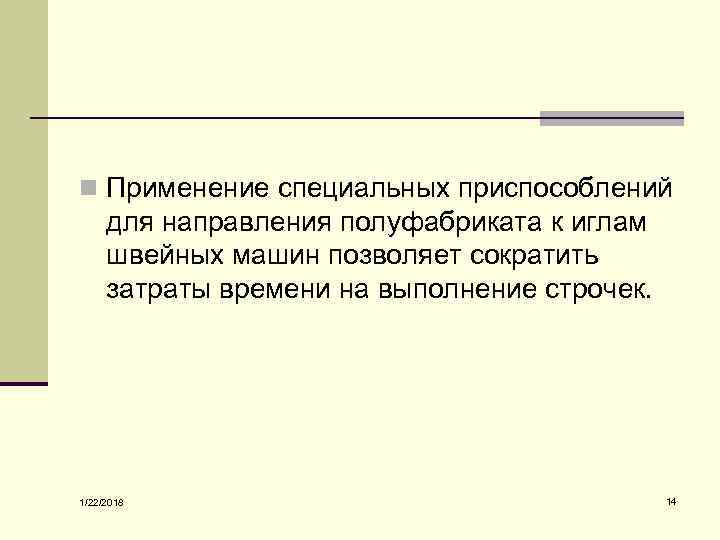

n Применение специальных приспособлений для направления полуфабриката к иглам швейных машин позволяет сократить затраты времени на выполнение строчек. 1/22/2018 14
