Прискорювачі, системи генерації та транспортування пучків, обладнання зали для пацієнтів. Підготувала Мельник Ольга 1

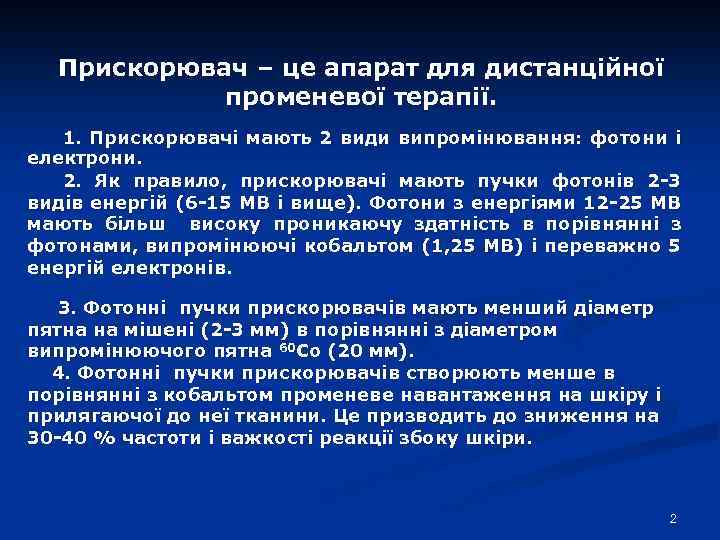

Прискорювач – це апарат для дистанційної променевої терапії. 1. Прискорювачі мають 2 види випромінювання: фотони і електрони. 2. Як правило, прискорювачі мають пучки фотонів 2 -3 видів енергій (6 -15 МВ і вище). Фотони з енергіями 12 -25 МВ мають більш високу проникаючу здатність в порівнянні з фотонами, випромінюючі кобальтом (1, 25 МВ) і переважно 5 енергій електронів. 3. Фотонні пучки прискорювачів мають менший діаметр пятна на мішені (2 -3 мм) в порівнянні з діаметром випромінюючого пятна 60 Со (20 мм). 4. Фотонні пучки прискорювачів створюють менше в порівнянні з кобальтом променеве навантаження на шкіру і прилягаючої до неї тканини. Це призводить до зниження на 30 -40 % частоти і важкості реакції збоку шкіри. 2

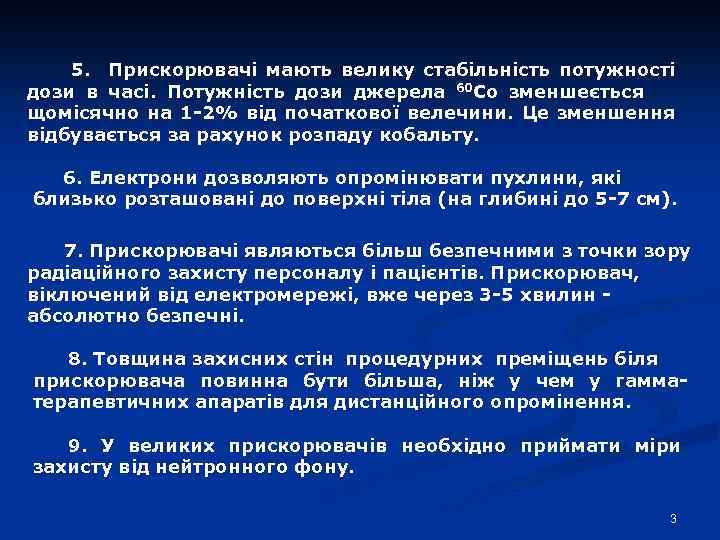

5. Прискорювачі мають велику стабільність потужності дози в часі. Потужність дози джерела 60 Со зменшеється щомісячно на 1 -2% від початкової велечини. Це зменшення відбувається за рахунок розпаду кобальту. 6. Електрони дозволяють опромінювати пухлини, які близько розташовані до поверхні тіла (на глибині до 5 -7 см). 7. Прискорювачі являються більш безпечними з точки зору радіаційного захисту персоналу і пацієнтів. Прискорювач, віключений від електромережі, вже через 3 -5 хвилин абсолютно безпечні. 8. Товщина захисних стін процедурних преміщень біля прискорювача повинна бути більша, ніж у чем у гамматерапевтичних апаратів для дистанційного опромінення. 9. У великих прискорювачів необхідно приймати міри захисту від нейтронного фону. 3

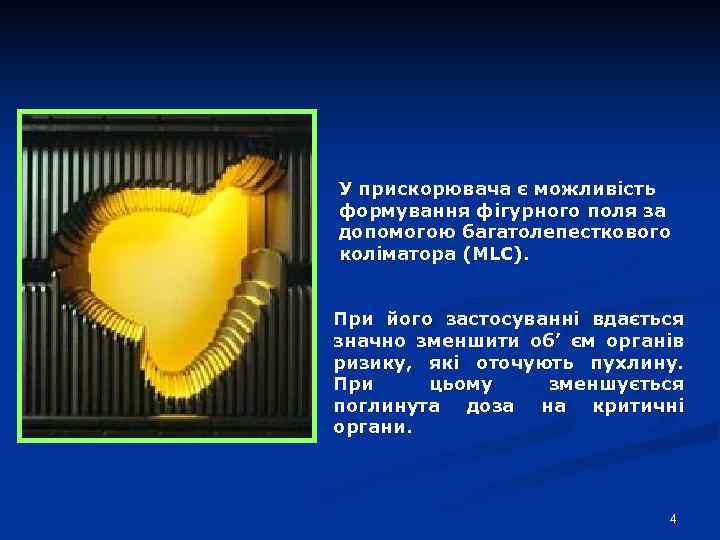

У прискорювача є можливість формування фігурного поля за допомогою багатолепесткового коліматора (MLC). При його застосуванні вдається значно зменшити об’ єм органів ризику, які оточують пухлину. При цьому зменшується поглинута доза на критичні органи. 4

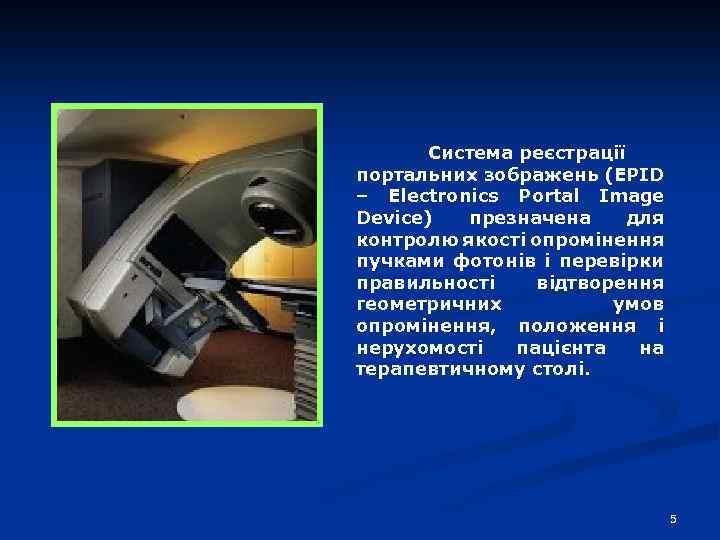

Система реєстрації портальних зображень (EPID – Electronics Portal Image Device) презначена для контролю якості опромінення пучками фотонів і перевірки правильності відтворення геометричних умов опромінення, положення і нерухомості пацієнта на терапевтичному столі. 5
Що представляє собою прискорювач? Отклоняющий магнит Ускоряющий волновод Электронная пушка Электроны Магнетрон, генерирующий импульсы микроволн Рассеивающая мишень из фольги Пучок излучения 6

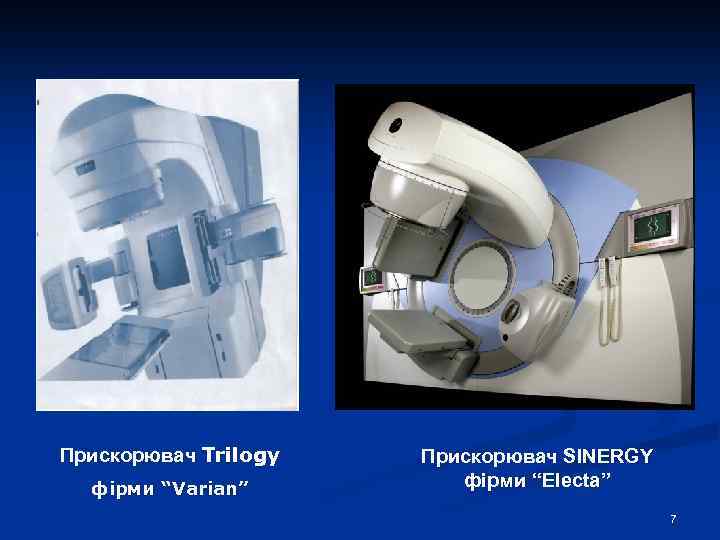

Прискорювач Trilogy фірми “Varian” Прискорювач SINERGY фірми “Electa” 7
Прискорювач на 4 – 6 МВ Прискорювач на 15 – 23 МВ 8

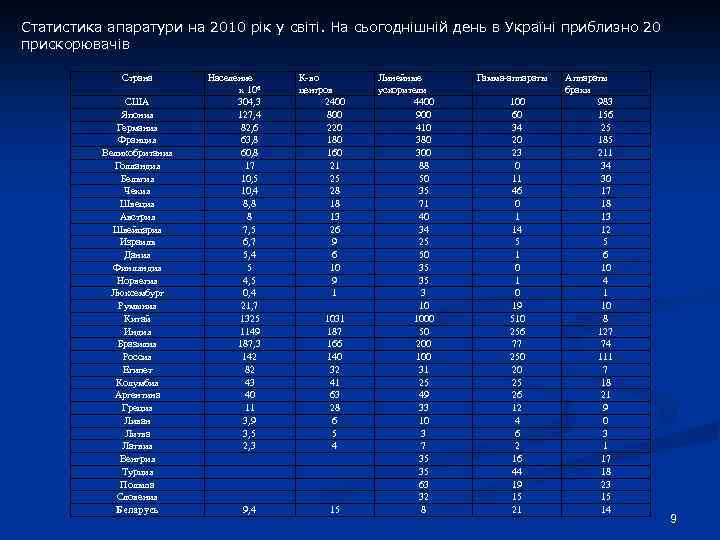

Статистика апаратури на 2010 рік у світі. На сьогоднішній день в Україні приблизно 20 прискорювачів Страна США Япония Германия Франция Великобритания Голландия Бельгия Чехия Швеция Австрия Швейцария Израиль Дания Финляндия Норвегия Люксембург Румыния Китай Индия Бразилия Россия Египет Колумбия Аргентина Греция Ливан Литва Латвия Венгрия Турция Польша Словения Беларусь Население х 106 304, 3 127, 4 82, 6 63, 8 60, 8 17 10, 5 10, 4 8, 8 8 7, 5 6, 7 5, 4 5 4, 5 0, 4 21, 7 1325 1149 187, 3 142 82 43 40 11 3, 9 3, 5 2, 3 9, 4 К-во центров 2400 800 220 180 160 21 25 28 18 13 26 9 6 10 9 1 1031 187 166 140 32 41 63 28 6 5 4 15 Линейные ускорители 4400 900 410 380 300 88 50 35 71 40 34 25 50 35 35 3 10 1000 50 200 100 31 25 49 33 10 3 7 35 35 63 32 8 Гамма-аппараты 100 60 34 20 23 0 11 46 0 1 14 5 1 0 19 510 256 77 250 20 25 26 12 4 6 2 16 44 19 15 21 Аппараты брахи 983 156 25 185 211 34 30 17 18 13 12 5 6 10 4 1 10 8 127 74 111 7 18 21 9 0 3 1 17 18 23 15 14 9

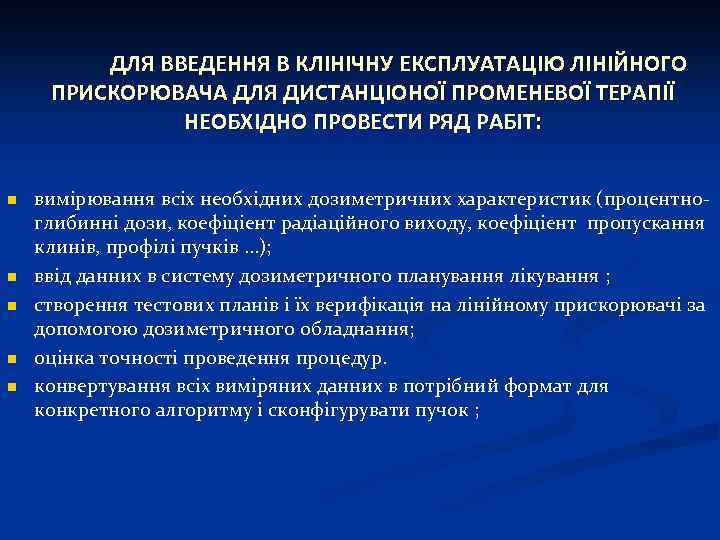

ДЛЯ ВВЕДЕННЯ В КЛІНІЧНУ ЕКСПЛУАТАЦІЮ ЛІНІЙНОГО ПРИСКОРЮВАЧА ДЛЯ ДИСТАНЦІОНОЇ ПРОМЕНЕВОЇ ТЕРАПІЇ НЕОБХІДНО ПРОВЕСТИ РЯД РАБІТ: n n n вимірювання всіх необхідних дозиметричних характеристик (процентноглибинні дози, коефіціент радіаційного виходу, коефіціент пропускання клинів, профілі пучків. . . ); ввід данних в систему дозиметричного планування лікування ; створення тестових планів і їх верифікація на лінійному прискорювачі за допомогою дозиметричного обладнання; оцінка точності проведення процедур. конвертування всіх виміряних данних в потрібний формат для конкретного алгоритму і сконфігурувати пучок ;

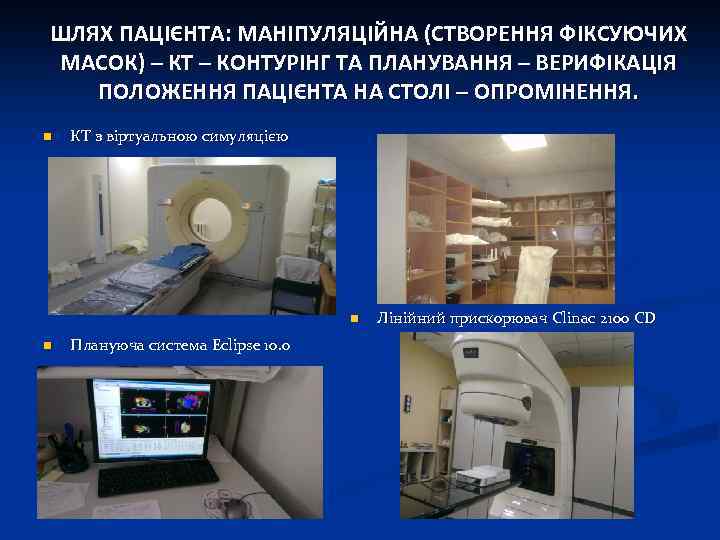

ШЛЯХ ПАЦІЄНТА: МАНІПУЛЯЦІЙНА (СТВОРЕННЯ ФІКСУЮЧИХ МАСОК) – КТ – КОНТУРІНГ ТА ПЛАНУВАННЯ – ВЕРИФІКАЦІЯ ПОЛОЖЕННЯ ПАЦІЄНТА НА СТОЛІ – ОПРОМІНЕННЯ. n КТ з віртуальною симуляцією n n Плануюча система Eclipse 10. 0 Лінійний прискорювач Clinac 2100 CD

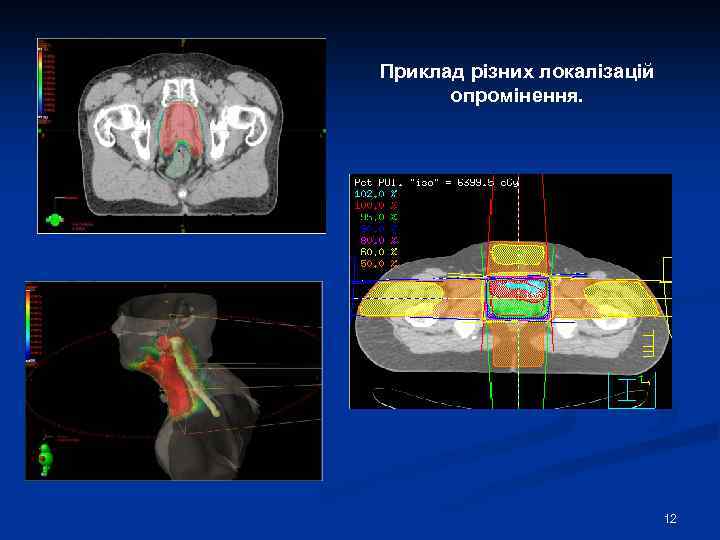

Приклад різних локалізацій опромінення. 12

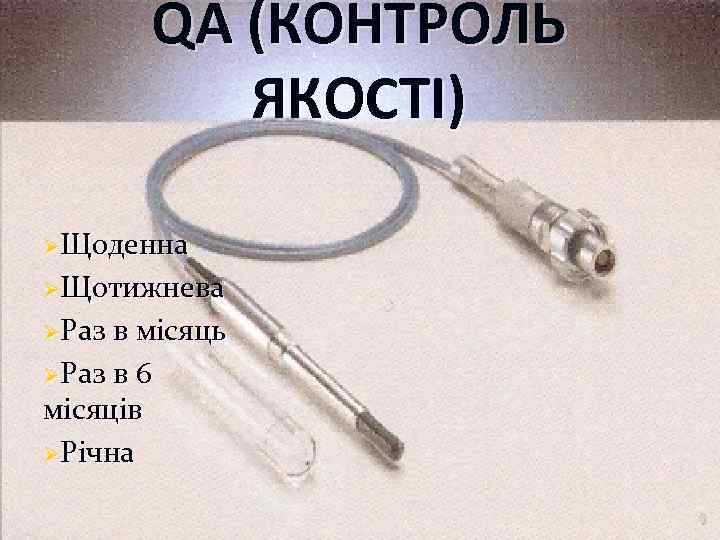

QA (КОНТРОЛЬ ЯКОСТІ) ØЩоденна ØЩотижнева ØРаз в місяць ØРаз в 6 місяців ØРічна

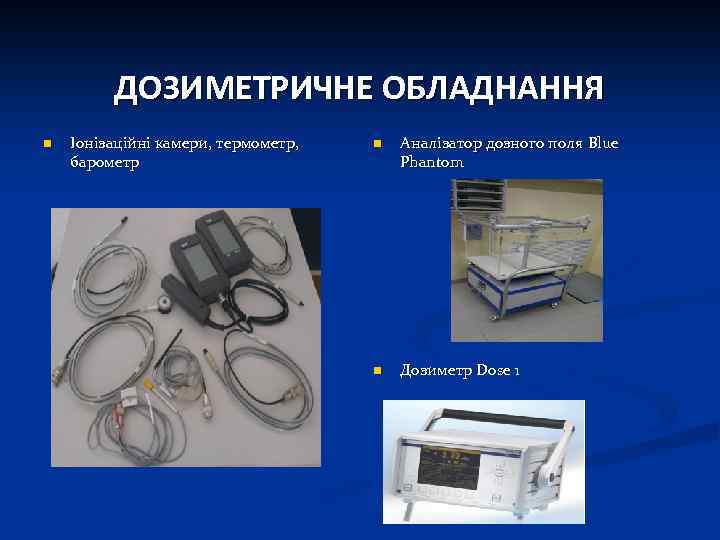

ДОЗИМЕТРИЧНЕ ОБЛАДНАННЯ n Іонізаційні камери, термометр, барометр n Аналізатор дозного поля Blue Phantom n Дозиметр Dose 1
ДЯКУЮ ЗА УВАГУ!!!!!!
