Принципы выбора номинальной мощности трансформаторов План: 1. Нагревание и охлаждение 2. Износ (старение) изоляции

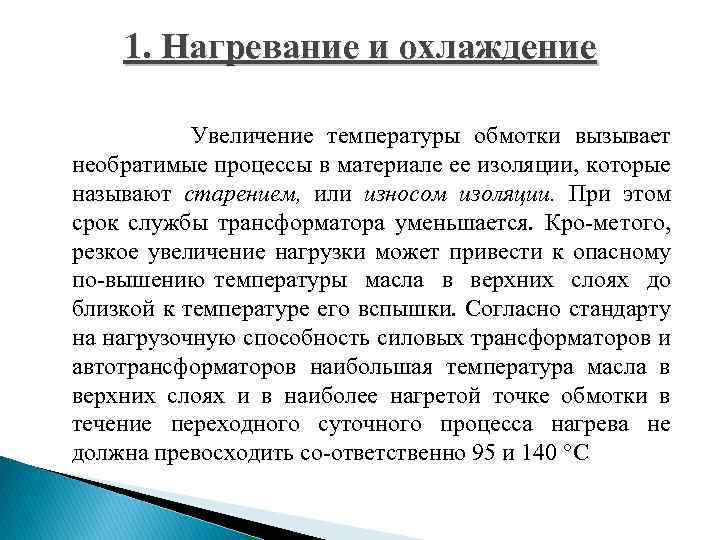

1. Нагревание и охлаждение Увеличение температуры обмотки вызывает необратимые процессы в материале ее изоляции, которые называют старением, или износом изоляции. При этом срок службы трансформатора уменьшается. Кро ме того, резкое увеличение нагрузки может привести к опасному по вышению температуры масла в верхних слоях до близкой к температуре его вспышки. Согласно стандарту на нагрузочную способность силовых трансформаторов и автотрансформаторов наибольшая температура масла в верхних слоях и в наиболее нагретой точке обмотки в течение переходного суточного процесса нагрева не должна превосходить со ответственно 95 и 140 °С

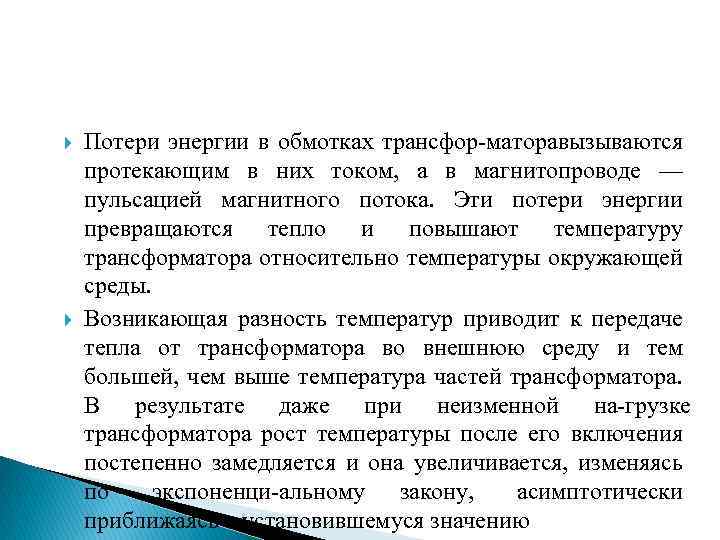

Потери энергии в обмотках трансфор маторавызываются протекающим в них током, а в магнитопроводе — пульсацией магнитного потока. Эти потери энергии превращаются тепло и повышают температуру трансформатора относительно температуры окружающей среды. Возникающая разность температур приводит к передаче тепла от трансформатора во внешнюю среду и тем большей, чем выше температура частей трансформатора. В результате даже при неизменной на грузке трансформатора рост температуры после его включения постепенно замедляется и она увеличивается, изменяясь по экспоненци альному закону, асимптотически приближаясь к установившемуся значению

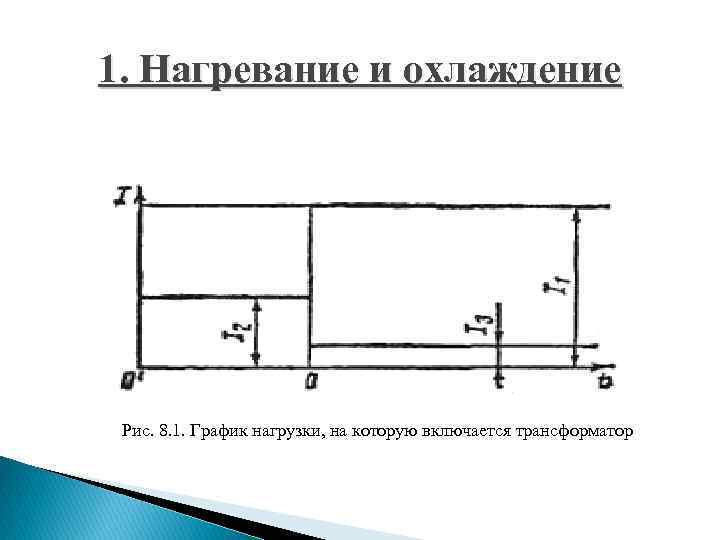

1. Нагревание и охлаждение Рис. 8. 1. График нагрузки, на которую включается трансформатор
