Принципы построения и архитектура ЭВМ Информатика кафедра ЮНЕСКО

Принципы построения и архитектура ЭВМ Информатика кафедра ЮНЕСКО по НИТ 1

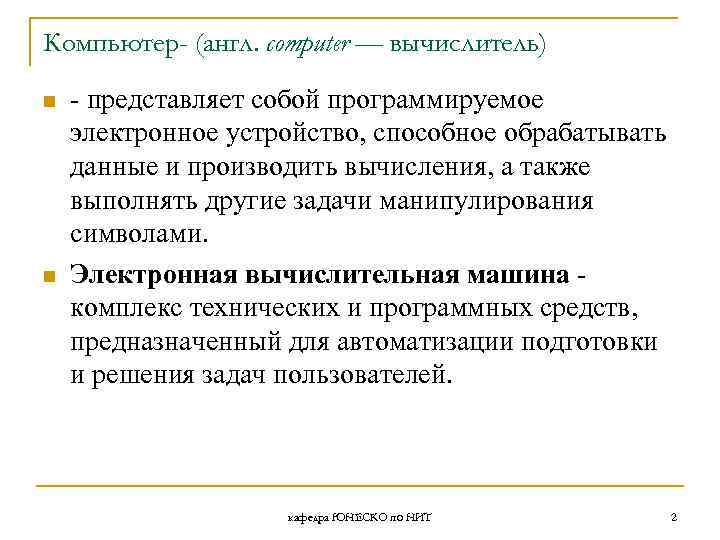

Компьютер- (англ. computer — вычислитель) n n - представляет собой программируемое электронное устройство, способное обрабатывать данные и производить вычисления, а также выполнять другие задачи манипулирования символами. Электронная вычислительная машина комплекс технических и программных средств, предназначенный для автоматизации подготовки и решения задач пользователей. кафедра ЮНЕСКО по НИТ 2

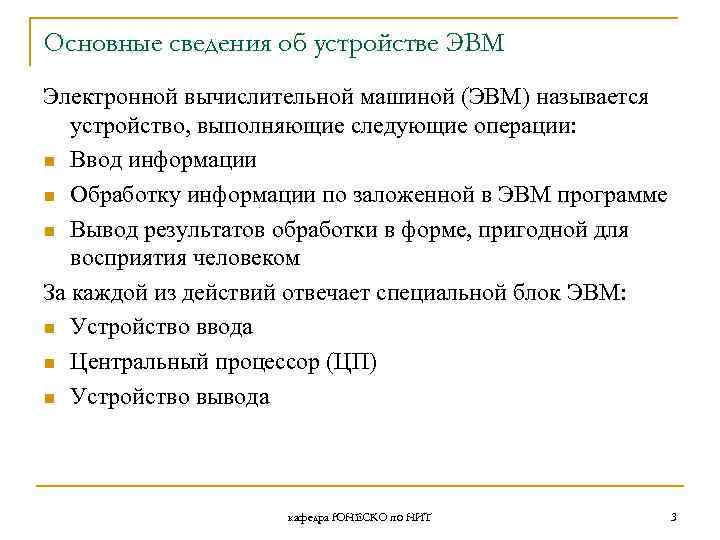

Основные сведения об устройстве ЭВМ Электронной вычислительной машиной (ЭВМ) называется устройство, выполняющие следующие операции: n Ввод информации n Обработку информации по заложенной в ЭВМ программе n Вывод результатов обработки в форме, пригодной для восприятия человеком За каждой из действий отвечает специальной блок ЭВМ: n Устройство ввода n Центральный процессор (ЦП) n Устройство вывода кафедра ЮНЕСКО по НИТ 3

Элементы организации основных блоков ЭВМ n n n ЦП – центральный процессор ОП – оперативная память ВУ – внешние устройства СВ/В – система ввода/вывода УУ – устройства управления УР – управляющие регистры АЛУ – арифметико-логическое устройство РП – регистровая память ИБ – интерфейсный блок БКФ – блок контроля и диагностики РОН – регистры общего назначения ПЗУ – постоянное запоминающее устройство кафедра ЮНЕСКО по НИТ 4

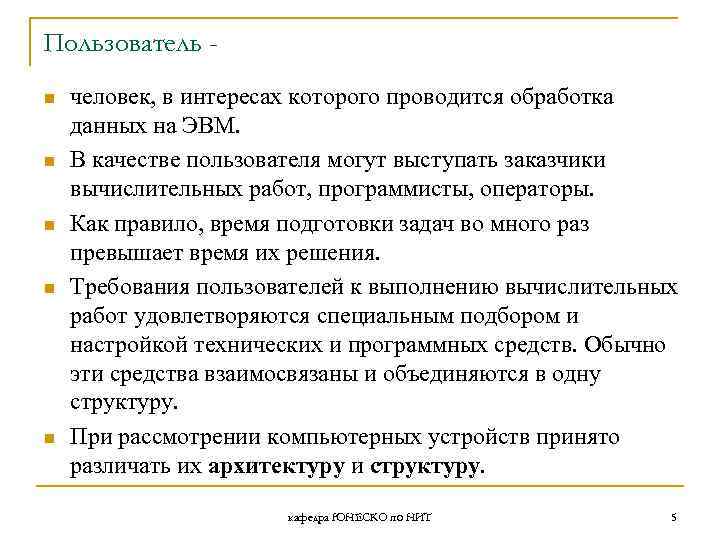

Пользователь n n n человек, в интересах которого проводится обработка данных на ЭВМ. В качестве пользователя могут выступать заказчики вычислительных работ, программисты, операторы. Как правило, время подготовки задач во много раз превышает время их решения. Требования пользователей к выполнению вычислительных работ удовлетворяются специальным подбором и настройкой технических и программных средств. Обычно эти средства взаимосвязаны и объединяются в одну структуру. При рассмотрении компьютерных устройств принято различать их архитектуру и структуру. кафедра ЮНЕСКО по НИТ 5

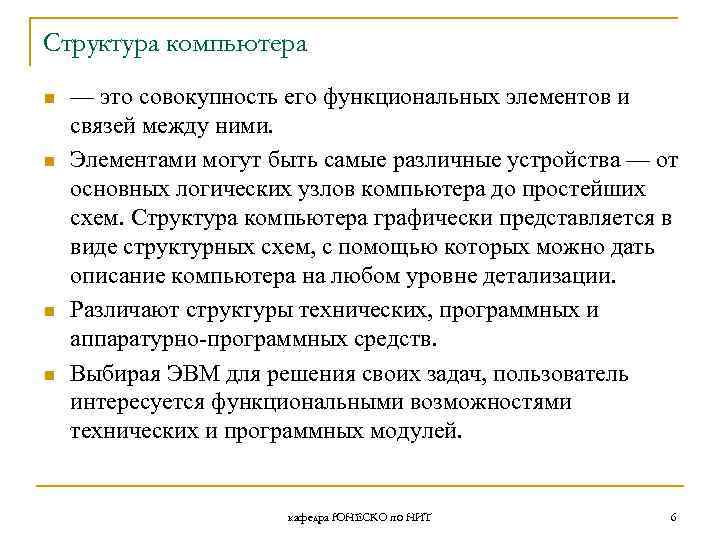

Структура компьютера n n — это совокупность его функциональных элементов и связей между ними. Элементами могут быть самые различные устройства — от основных логических узлов компьютера до простейших схем. Структура компьютера графически представляется в виде структурных схем, с помощью которых можно дать описание компьютера на любом уровне детализации. Различают структуры технических, программных и аппаратурно-программных средств. Выбирая ЭВМ для решения своих задач, пользователь интересуется функциональными возможностями технических и программных модулей. кафедра ЮНЕСКО по НИТ 6

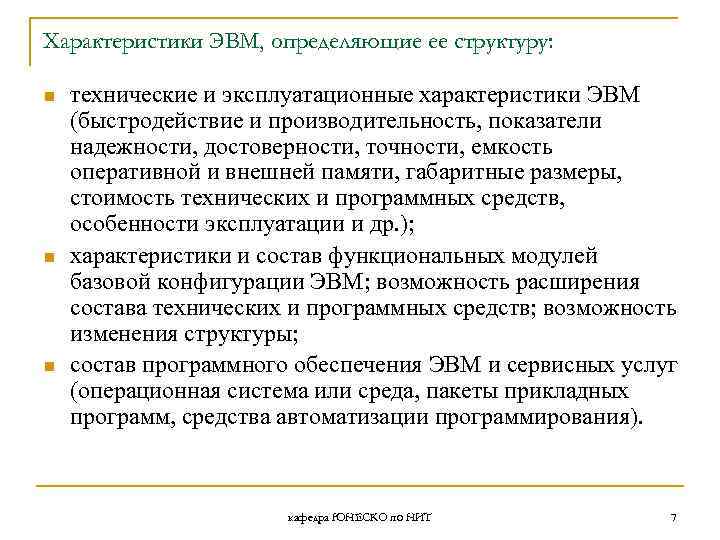

Характеристики ЭВМ, определяющие ее структуру: n n n технические и эксплуатационные характеристики ЭВМ (быстродействие и производительность, показатели надежности, достоверности, точности, емкость оперативной и внешней памяти, габаритные размеры, стоимость технических и программных средств, особенности эксплуатации и др. ); характеристики и состав функциональных модулей базовой конфигурации ЭВМ; возможность расширения состава технических и программных средств; возможность изменения структуры; состав программного обеспечения ЭВМ и сервисных услуг (операционная система или среда, пакеты прикладных программ, средства автоматизации программирования). кафедра ЮНЕСКО по НИТ 7

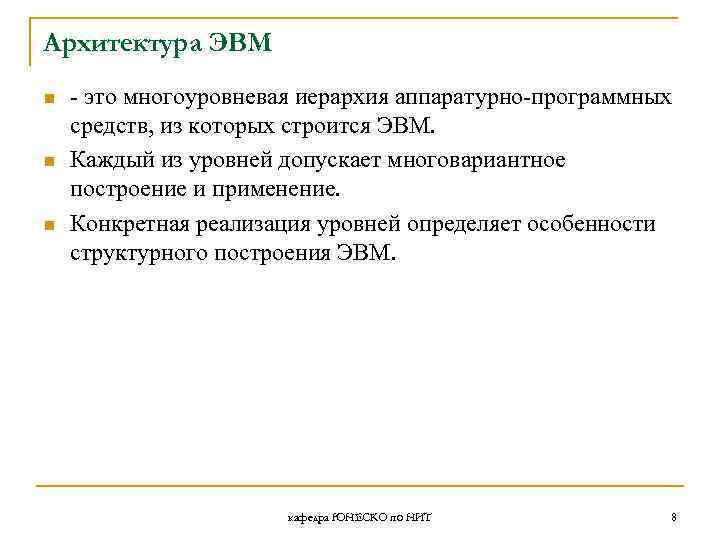

Архитектура ЭВМ n n n - это многоуровневая иерархия аппаратурно-программных средств, из которых строится ЭВМ. Каждый из уровней допускает многовариантное построение и применение. Конкретная реализация уровней определяет особенности структурного построения ЭВМ. кафедра ЮНЕСКО по НИТ 8

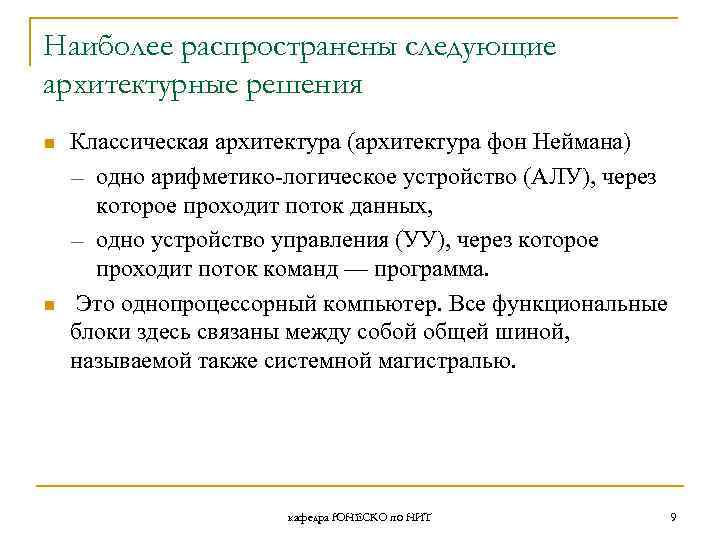

Наиболее распространены следующие архитектурные решения n n Классическая архитектура (архитектура фон Неймана) — одно арифметико-логическое устройство (АЛУ), через которое проходит поток данных, — одно устройство управления (УУ), через которое проходит поток команд — программа. Это однопроцессорный компьютер. Все функциональные блоки здесь связаны между собой общей шиной, называемой также системной магистралью. кафедра ЮНЕСКО по НИТ 9

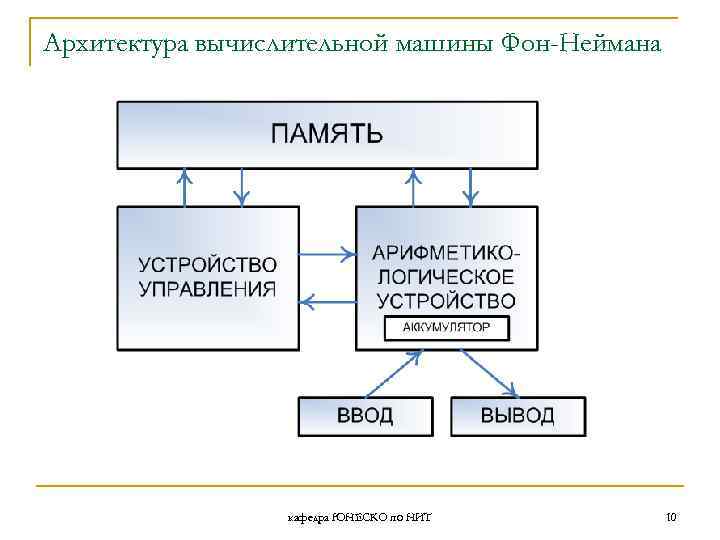

Архитектура вычислительной машины Фон-Неймана кафедра ЮНЕСКО по НИТ 10

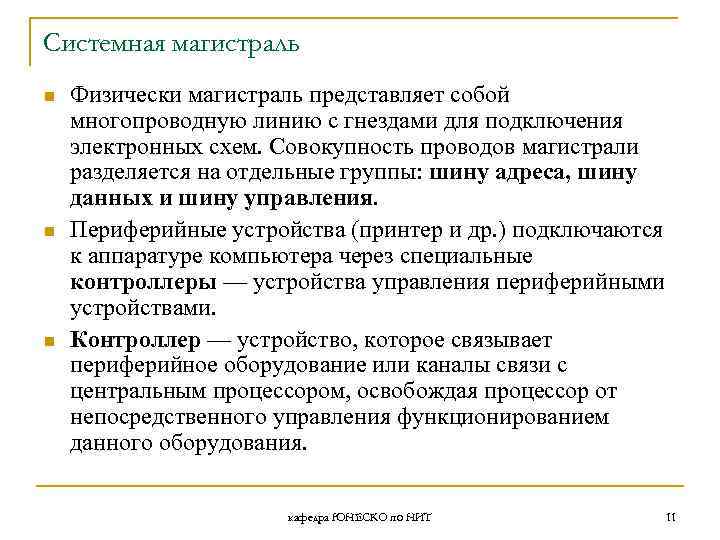

Системная магистраль n n n Физически магистраль представляет собой многопроводную линию с гнездами для подключения электронных схем. Совокупность проводов магистрали разделяется на отдельные группы: шину адреса, шину данных и шину управления. Периферийные устройства (принтер и др. ) подключаются к аппаратуре компьютера через специальные контроллеры — устройства управления периферийными устройствами. Контроллер — устройство, которое связывает периферийное оборудование или каналы связи с центральным процессором, освобождая процессор от непосредственного управления функционированием данного оборудования. кафедра ЮНЕСКО по НИТ 11

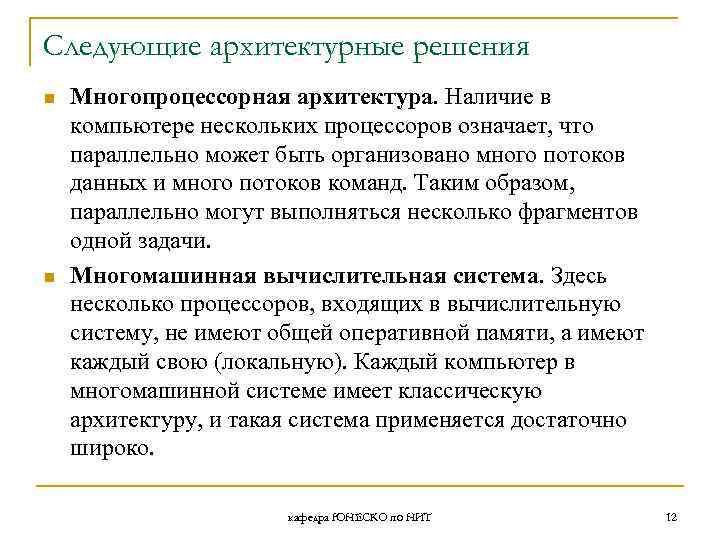

Следующие архитектурные решения n n Многопроцессорная архитектура. Наличие в компьютере нескольких процессоров означает, что параллельно может быть организовано много потоков данных и много потоков команд. Таким образом, параллельно могут выполняться несколько фрагментов одной задачи. Многомашинная вычислительная система. Здесь несколько процессоров, входящих в вычислительную систему, не имеют общей оперативной памяти, а имеют каждый свою (локальную). Каждый компьютер в многомашинной системе имеет классическую архитектуру, и такая система применяется достаточно широко. кафедра ЮНЕСКО по НИТ 12

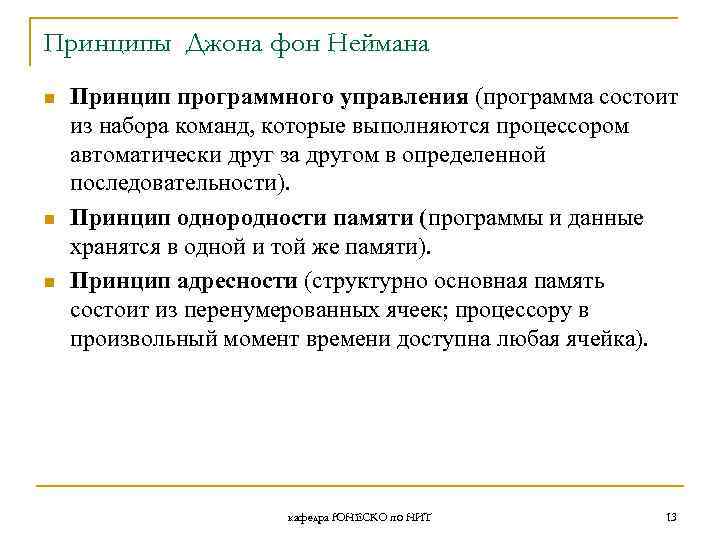

Принципы Джона фон Неймана n n n Принцип программного управления (программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности). Принцип однородности памяти (программы и данные хранятся в одной и той же памяти). Принцип адресности (структурно основная память состоит из перенумерованных ячеек; процессору в произвольный момент времени доступна любая ячейка). кафедра ЮНЕСКО по НИТ 13

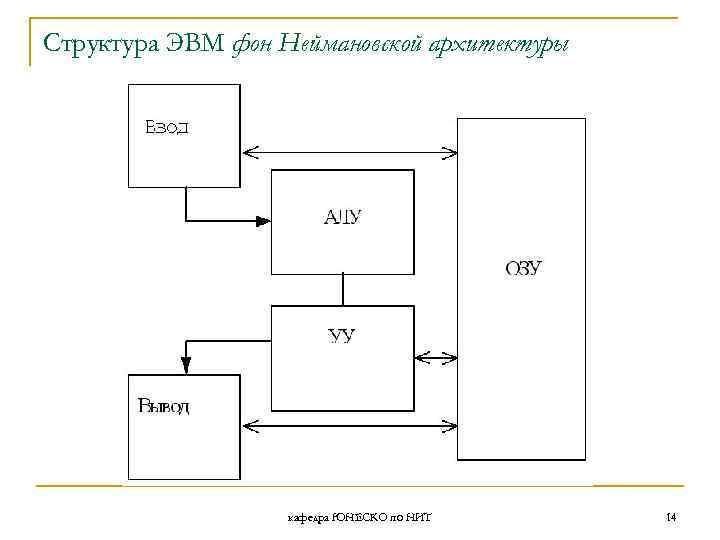

Структура ЭВМ фон Неймановской архитектуры кафедра ЮНЕСКО по НИТ 14

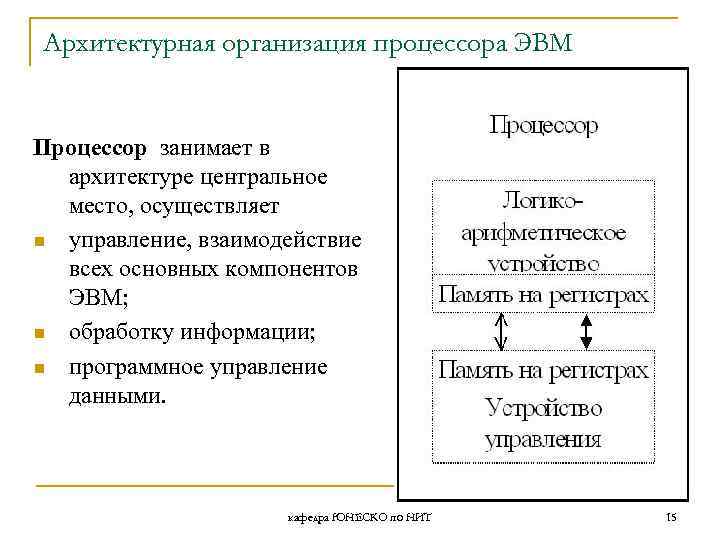

Архитектурная организация процессора ЭВМ Процессор занимает в архитектуре центральное место, осуществляет n управление, взаимодействие всех основных компонентов ЭВМ; n обработку информации; n программное управление данными. кафедра ЮНЕСКО по НИТ 15

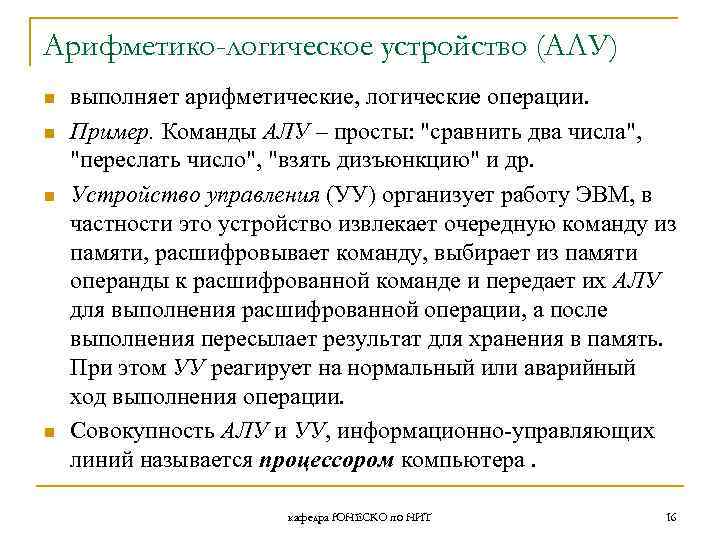

Арифметико-логическое устройство (АЛУ) n n выполняет арифметические, логические операции. Пример. Команды АЛУ – просты: "сравнить два числа", "переслать число", "взять дизъюнкцию" и др. Устройство управления (УУ) организует работу ЭВМ, в частности это устройство извлекает очередную команду из памяти, расшифровывает команду, выбирает из памяти операнды к расшифрованной команде и передает их АЛУ для выполнения расшифрованной операции, а после выполнения пересылает результат для хранения в память. При этом УУ реагирует на нормальный или аварийный ход выполнения операции. Совокупность АЛУ и УУ, информационно-управляющих линий называется процессором компьютера. кафедра ЮНЕСКО по НИТ 16

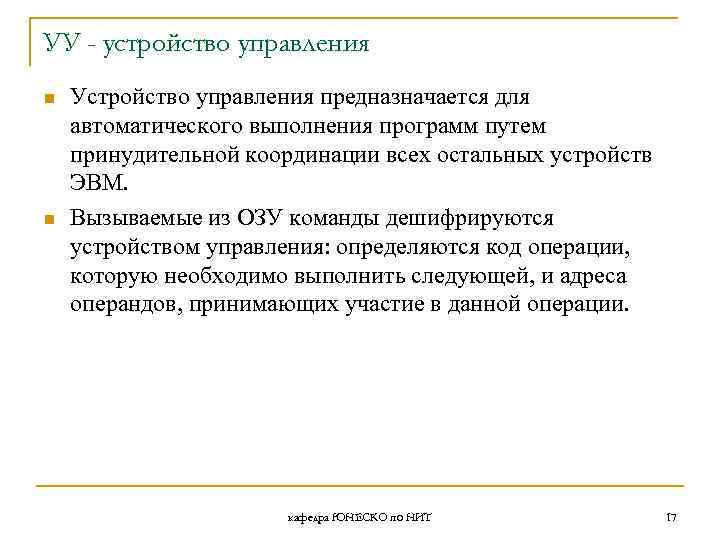

УУ - устройство управления n n Устройство управления предназначается для автоматического выполнения программ путем принудительной координации всех остальных устройств ЭВМ. Вызываемые из ОЗУ команды дешифрируются устройством управления: определяются код операции, которую необходимо выполнить следующей, и адреса операндов, принимающих участие в данной операции. кафедра ЮНЕСКО по НИТ 17

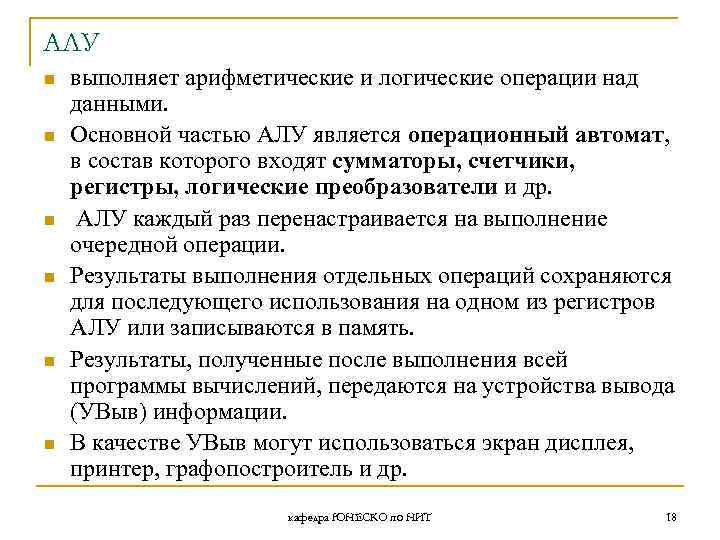

АЛУ n n n выполняет арифметические и логические операции над данными. Основной частью АЛУ является операционный автомат, в состав которого входят сумматоры, счетчики, регистры, логические преобразователи и др. АЛУ каждый раз перенастраивается на выполнение очередной операции. Результаты выполнения отдельных операций сохраняются для последующего использования на одном из регистров АЛУ или записываются в память. Результаты, полученные после выполнения всей программы вычислений, передаются на устройства вывода (УВыв) информации. В качестве УВыв могут использоваться экран дисплея, принтер, графопостроитель и др. кафедра ЮНЕСКО по НИТ 18

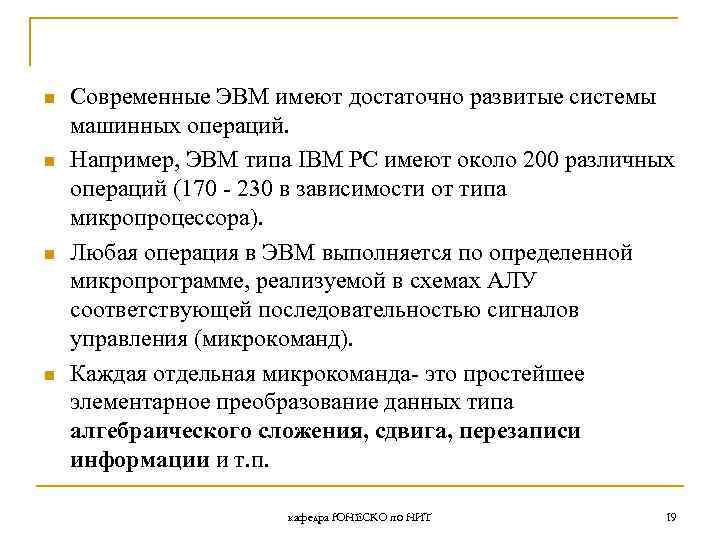

n n Современные ЭВМ имеют достаточно развитые системы машинных операций. Например, ЭВМ типа IBM PC имеют около 200 различных операций (170 - 230 в зависимости от типа микропроцессора). Любая операция в ЭВМ выполняется по определенной микропрограмме, реализуемой в схемах АЛУ соответствующей последовательностью сигналов управления (микрокоманд). Каждая отдельная микрокоманда- это простейшее элементарное преобразование данных типа алгебраического сложения, сдвига, перезаписи информации и т. п. кафедра ЮНЕСКО по НИТ 19

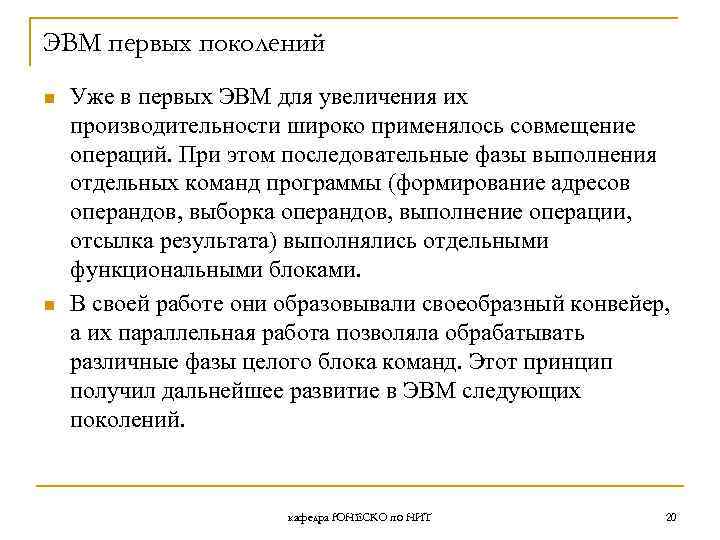

ЭВМ первых поколений n n Уже в первых ЭВМ для увеличения их производительности широко применялось совмещение операций. При этом последовательные фазы выполнения отдельных команд программы (формирование адресов операндов, выборка операндов, выполнение операции, отсылка результата) выполнялись отдельными функциональными блоками. В своей работе они образовывали своеобразный конвейер, а их параллельная работа позволяла обрабатывать различные фазы целого блока команд. Этот принцип получил дальнейшее развитие в ЭВМ следующих поколений. кафедра ЮНЕСКО по НИТ 20

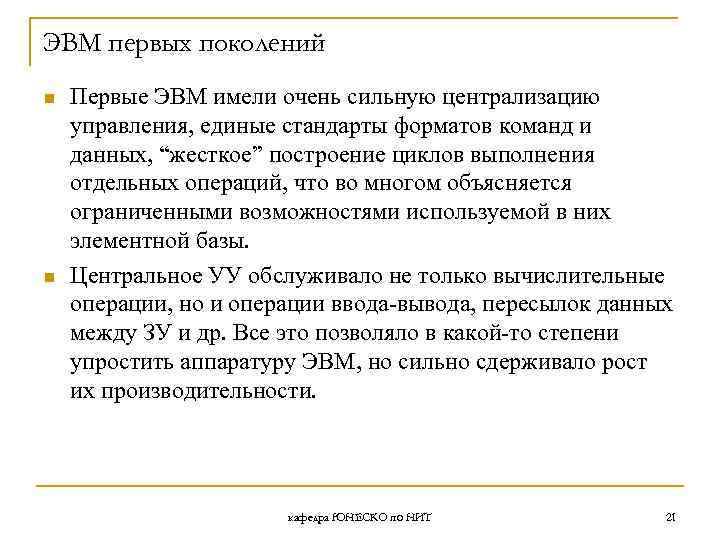

ЭВМ первых поколений n n Первые ЭВМ имели очень сильную централизацию управления, единые стандарты форматов команд и данных, “жесткое” построение циклов выполнения отдельных операций, что во многом объясняется ограниченными возможностями используемой в них элементной базы. Центральное УУ обслуживало не только вычислительные операции, но и операции ввода-вывода, пересылок данных между ЗУ и др. Все это позволяло в какой-то степени упростить аппаратуру ЭВМ, но сильно сдерживало рост их производительности. кафедра ЮНЕСКО по НИТ 21

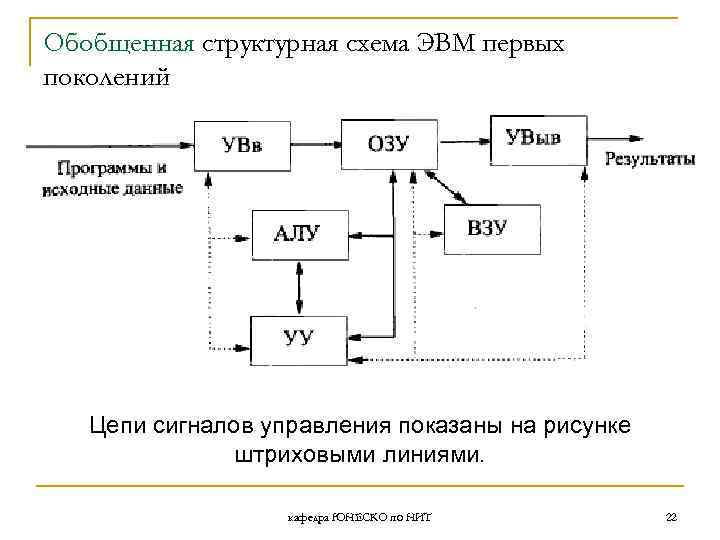

Обобщенная структурная схема ЭВМ первых поколений Цепи сигналов управления показаны на рисунке штриховыми линиями. кафедра ЮНЕСКО по НИТ 22

n n С помощью устройств ввода (УВВ) информации пользователи вводят в ЭВМ программы решаемых задач и данные к ним. Введенная информация полностью или частично сначала запоминается в оперативном запоминающем устройстве (ОЗУ), а затем переносится во внешнее запоминающее устройство (ВЗУ), предназначенное для длительного хранения информации, где преобразуется в специальный программный объект - файл. кафедра ЮНЕСКО по НИТ 23

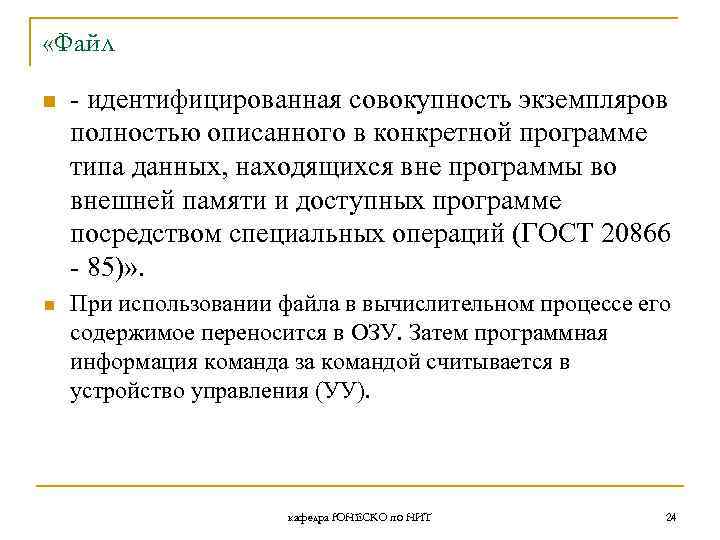

«Файл n n - идентифицированная совокупность экземпляров полностью описанного в конкретной программе типа данных, находящихся вне программы во внешней памяти и доступных программе посредством специальных операций (ГОСТ 20866 - 85)» . При использовании файла в вычислительном процессе его содержимое переносится в ОЗУ. Затем программная информация команда за командой считывается в устройство управления (УУ). кафедра ЮНЕСКО по НИТ 24

Структурная схема ЭВМ третьего поколения В ЭВМ третьего поколения произошло усложнение структуры за счет разделения процессов ввода-вывода информации и ее обработки. кафедра ЮНЕСКО по НИТ 25

ЭВМ третьего поколения n n Сильносвязанные устройства АЛУ и УУ получили название процессор, т. е. устройство, предназначенное для обработки данных. В схеме ЭВМ появились также дополнительные устройства, которые имели названия: процессоры ввода-вывода, устройства управления обменом информацией, каналы ввода-вывода (КВВ). кафедра ЮНЕСКО по НИТ 26

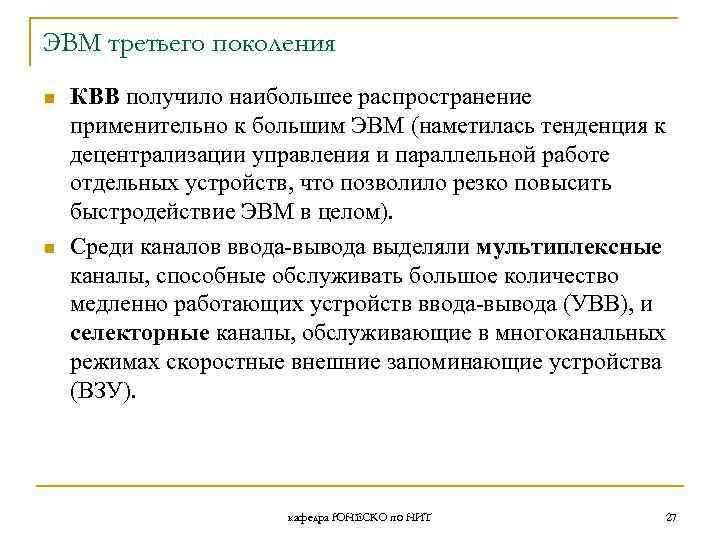

ЭВМ третьего поколения n n КВВ получило наибольшее распространение применительно к большим ЭВМ (наметилась тенденция к децентрализации управления и параллельной работе отдельных устройств, что позволило резко повысить быстродействие ЭВМ в целом). Среди каналов ввода-вывода выделяли мультиплексные каналы, способные обслуживать большое количество медленно работающих устройств ввода-вывода (УВВ), и селекторные каналы, обслуживающие в многоканальных режимах скоростные внешние запоминающие устройства (ВЗУ). кафедра ЮНЕСКО по НИТ 27

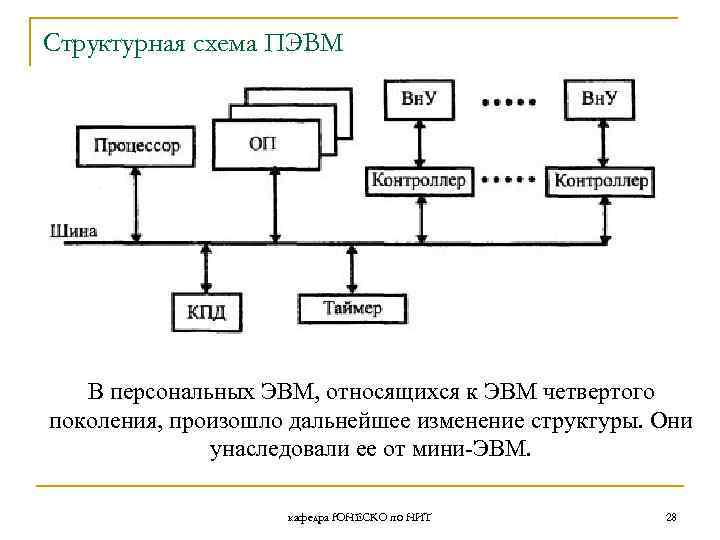

Структурная схема ПЭВМ В персональных ЭВМ, относящихся к ЭВМ четвертого поколения, произошло дальнейшее изменение структуры. Они унаследовали ее от мини-ЭВМ. кафедра ЮНЕСКО по НИТ 28

n n n Соединение всех устройств в единую машину обеспечивается с помощью общей шины, представляющей собой линии передачи данных, адресов, сигналов управления и питания. Единая система аппаратурных соединений значительно упростила структуру, сделав ее еще более децентрализованной. Все передачи данных по шине осуществляются под управлением сервисных программ. кафедра ЮНЕСКО по НИТ 29

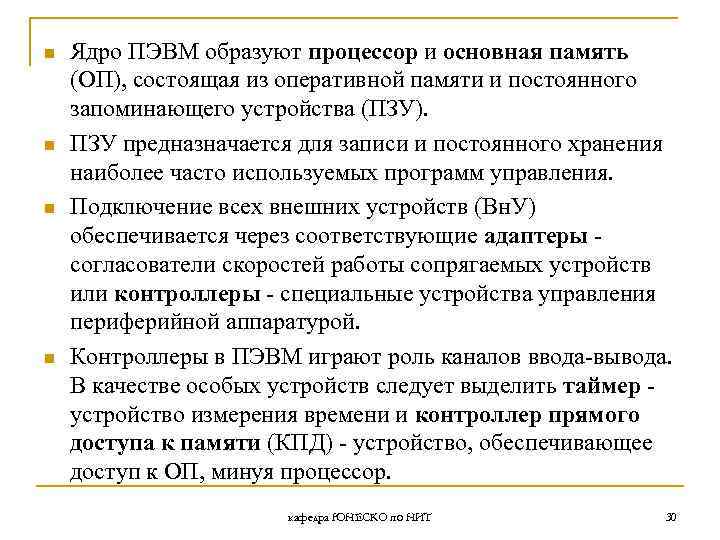

n n Ядро ПЭВМ образуют процессор и основная память (ОП), состоящая из оперативной памяти и постоянного запоминающего устройства (ПЗУ). ПЗУ предназначается для записи и постоянного хранения наиболее часто используемых программ управления. Подключение всех внешних устройств (Вн. У) обеспечивается через соответствующие адаптеры согласователи скоростей работы сопрягаемых устройств или контроллеры - специальные устройства управления периферийной аппаратурой. Контроллеры в ПЭВМ играют роль каналов ввода-вывода. В качестве особых устройств следует выделить таймер устройство измерения времени и контроллер прямого доступа к памяти (КПД) - устройство, обеспечивающее доступ к ОП, минуя процессор. кафедра ЮНЕСКО по НИТ 30

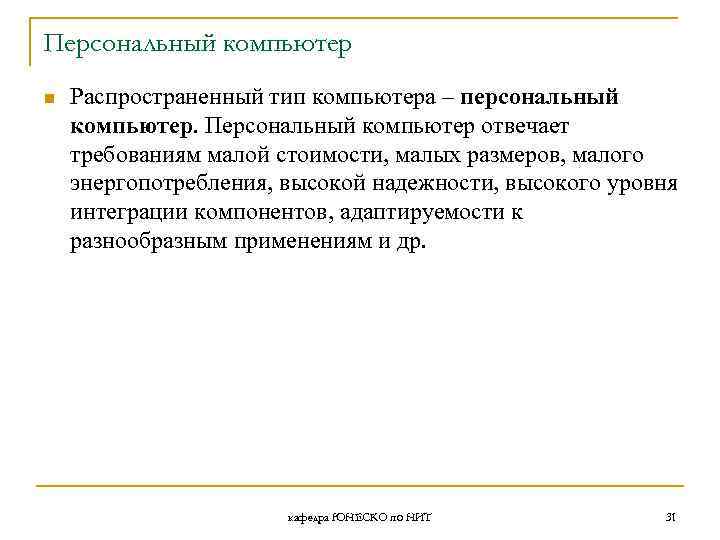

Персональный компьютер n Распространенный тип компьютера – персональный компьютер. Персональный компьютер отвечает требованиям малой стоимости, малых размеров, малого энергопотребления, высокой надежности, высокого уровня интеграции компонентов, адаптируемости к разнообразным применениям и др. кафедра ЮНЕСКО по НИТ 31

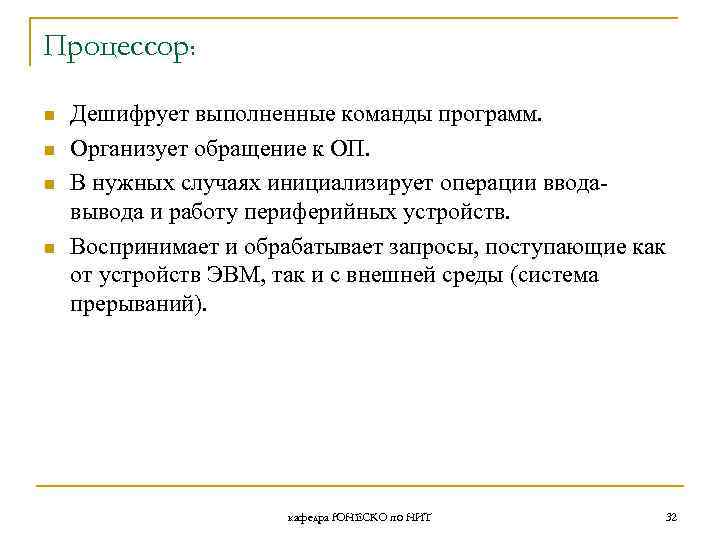

Процессор: n n Дешифрует выполненные команды программ. Организует обращение к ОП. В нужных случаях инициализирует операции вводавывода и работу периферийных устройств. Воспринимает и обрабатывает запросы, поступающие как от устройств ЭВМ, так и с внешней среды (система прерываний). кафедра ЮНЕСКО по НИТ 32

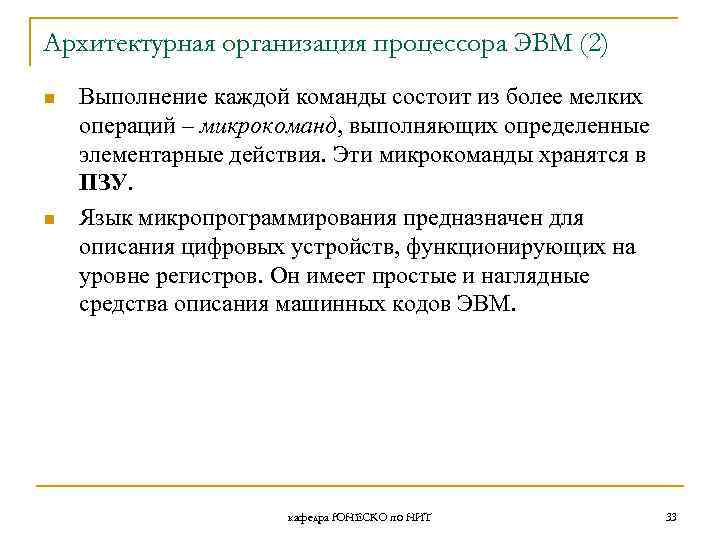

Архитектурная организация процессора ЭВМ (2) n n Выполнение каждой команды состоит из более мелких операций – микрокоманд, выполняющих определенные элементарные действия. Эти микрокоманды хранятся в ПЗУ. Язык микропрограммирования предназначен для описания цифровых устройств, функционирующих на уровне регистров. Он имеет простые и наглядные средства описания машинных кодов ЭВМ. кафедра ЮНЕСКО по НИТ 33

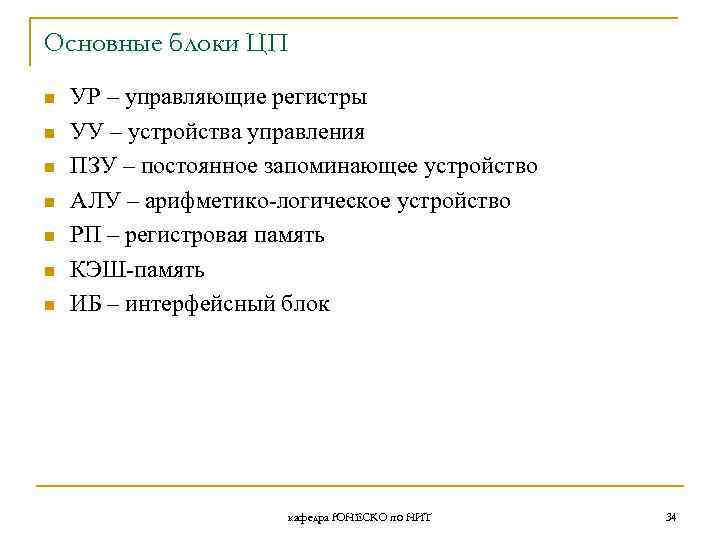

Основные блоки ЦП n n n n УР – управляющие регистры УУ – устройства управления ПЗУ – постоянное запоминающее устройство АЛУ – арифметико-логическое устройство РП – регистровая память КЭШ-память ИБ – интерфейсный блок кафедра ЮНЕСКО по НИТ 34

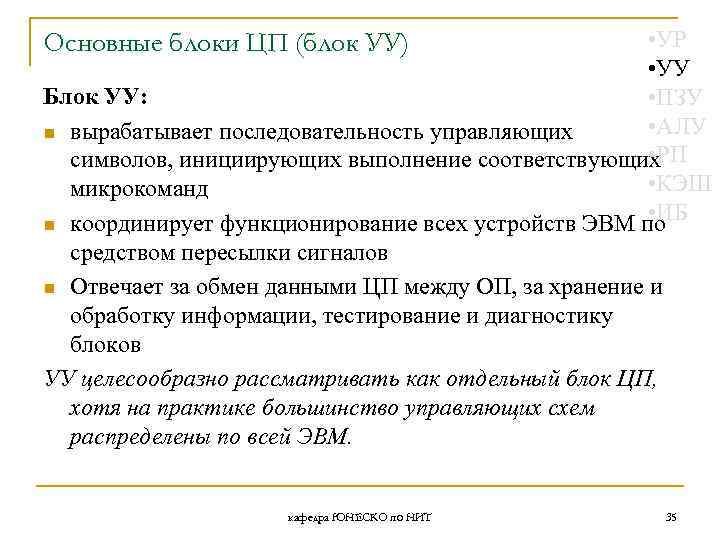

• УР • УУ Блок УУ: • ПЗУ • АЛУ n вырабатывает последовательность управляющих • символов, инициирующих выполнение соответствующих. РП • КЭШ микрокоманд • ИБ n координирует функционирование всех устройств ЭВМ по Основные блоки ЦП (блок УУ) средством пересылки сигналов n Отвечает за обмен данными ЦП между ОП, за хранение и обработку информации, тестирование и диагностику блоков УУ целесообразно рассматривать как отдельный блок ЦП, хотя на практике большинство управляющих схем распределены по всей ЭВМ. кафедра ЮНЕСКО по НИТ 35

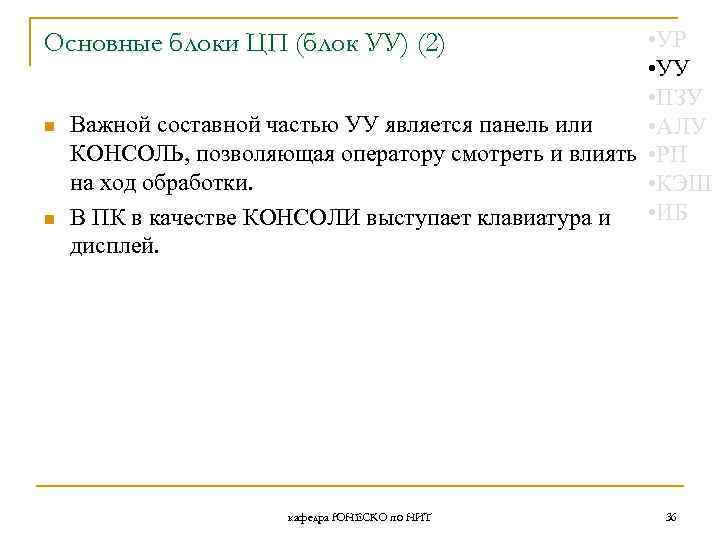

• УР • УУ • ПЗУ Важной составной частью УУ является панель или • АЛУ КОНСОЛЬ, позволяющая оператору смотреть и влиять • РП на ход обработки. • КЭШ • ИБ В ПК в качестве КОНСОЛИ выступает клавиатура и дисплей. Основные блоки ЦП (блок УУ) (2) n n кафедра ЮНЕСКО по НИТ 36

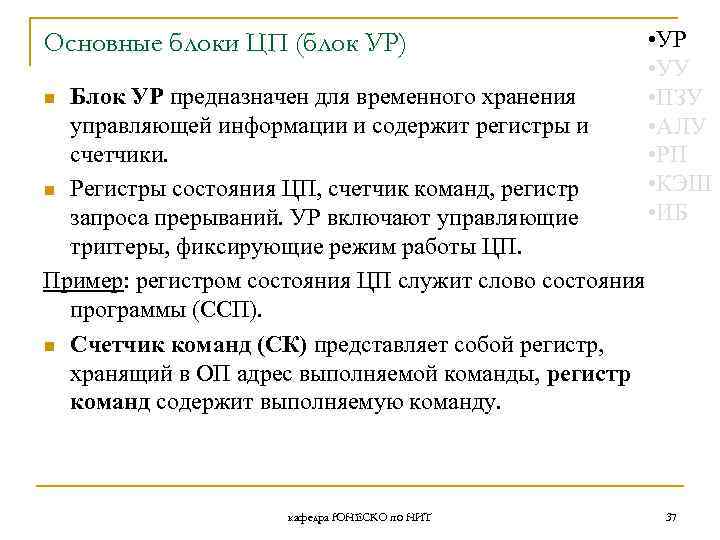

Основные блоки ЦП (блок УР) Блок УР предназначен для временного хранения управляющей информации и содержит регистры и счетчики. n Регистры состояния ЦП, счетчик команд, регистр запроса прерываний. УР включают управляющие триггеры, фиксирующие режим работы ЦП. Пример: регистром состояния ЦП служит слово состояния программы (ССП). n Счетчик команд (СК) представляет собой регистр, хранящий в ОП адрес выполняемой команды, регистр команд содержит выполняемую команду. n кафедра ЮНЕСКО по НИТ • УР • УУ • ПЗУ • АЛУ • РП • КЭШ • ИБ 37

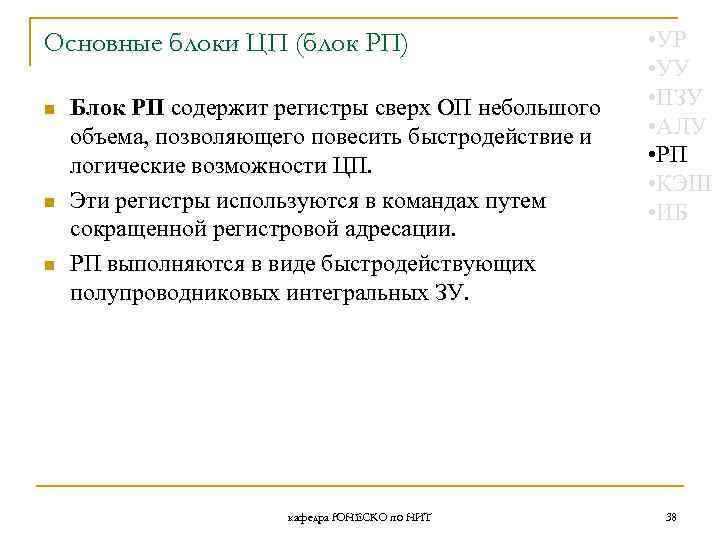

Основные блоки ЦП (блок РП) n n n Блок РП содержит регистры сверх ОП небольшого объема, позволяющего повесить быстродействие и логические возможности ЦП. Эти регистры используются в командах путем сокращенной регистровой адресации. РП выполняются в виде быстродействующих полупроводниковых интегральных ЗУ. кафедра ЮНЕСКО по НИТ • УР • УУ • ПЗУ • АЛУ • РП • КЭШ • ИБ 38

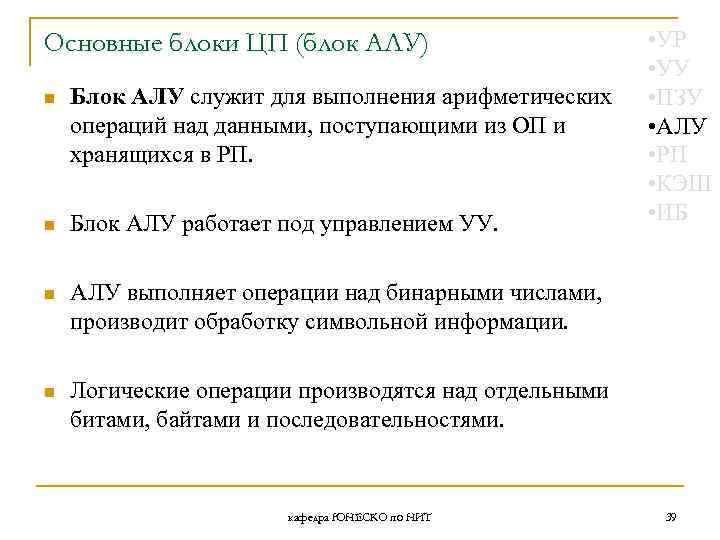

Основные блоки ЦП (блок АЛУ) n Блок АЛУ служит для выполнения арифметических операций над данными, поступающими из ОП и хранящихся в РП. n Блок АЛУ работает под управлением УУ. n АЛУ выполняет операции над бинарными числами, производит обработку символьной информации. n • УР • УУ • ПЗУ • АЛУ • РП • КЭШ • ИБ Логические операции производятся над отдельными битами, байтами и последовательностями. кафедра ЮНЕСКО по НИТ 39

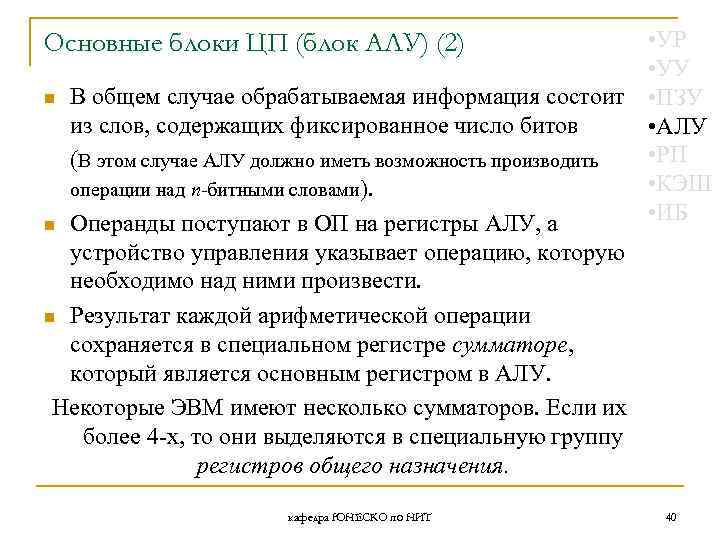

• УР • УУ n В общем случае обрабатываемая информация состоит • ПЗУ из слов, содержащих фиксированное число битов • АЛУ • РП (В этом случае АЛУ должно иметь возможность производить • КЭШ операции над n-битными словами). • ИБ n Операнды поступают в ОП на регистры АЛУ, а устройство управления указывает операцию, которую необходимо над ними произвести. n Результат каждой арифметической операции сохраняется в специальном регистре сумматоре, который является основным регистром в АЛУ. Некоторые ЭВМ имеют несколько сумматоров. Если их более 4 -х, то они выделяются в специальную группу регистров общего назначения. Основные блоки ЦП (блок АЛУ) (2) кафедра ЮНЕСКО по НИТ 40

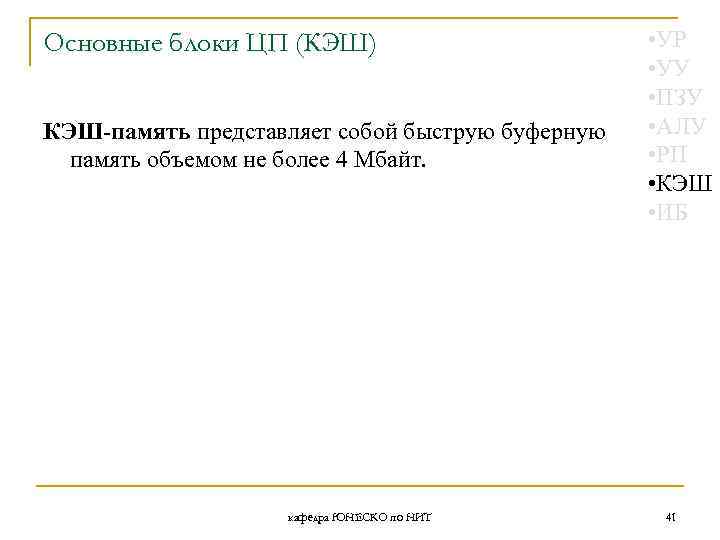

Основные блоки ЦП (КЭШ) КЭШ-память представляет собой быструю буферную память объемом не более 4 Мбайт. кафедра ЮНЕСКО по НИТ • УР • УУ • ПЗУ • АЛУ • РП • КЭШ • ИБ 41

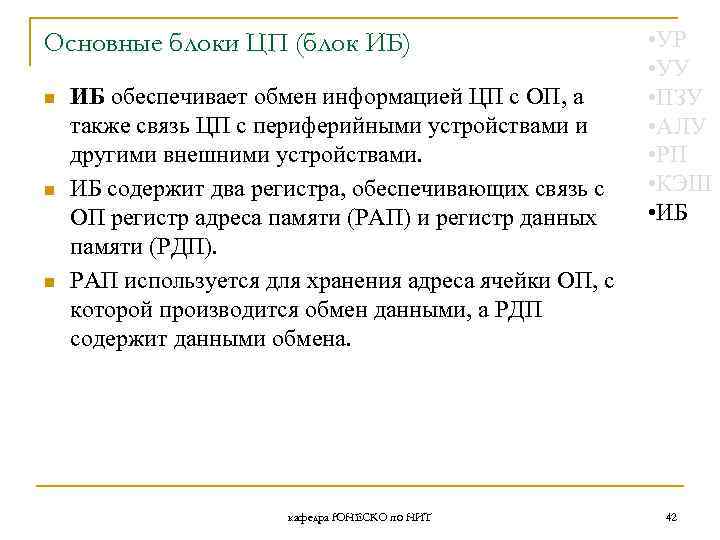

Основные блоки ЦП (блок ИБ) n n n ИБ обеспечивает обмен информацией ЦП с ОП, а также связь ЦП с периферийными устройствами и другими внешними устройствами. ИБ содержит два регистра, обеспечивающих связь с ОП регистр адреса памяти (РАП) и регистр данных памяти (РДП). РАП используется для хранения адреса ячейки ОП, с которой производится обмен данными, а РДП содержит данными обмена. кафедра ЮНЕСКО по НИТ • УР • УУ • ПЗУ • АЛУ • РП • КЭШ • ИБ 42

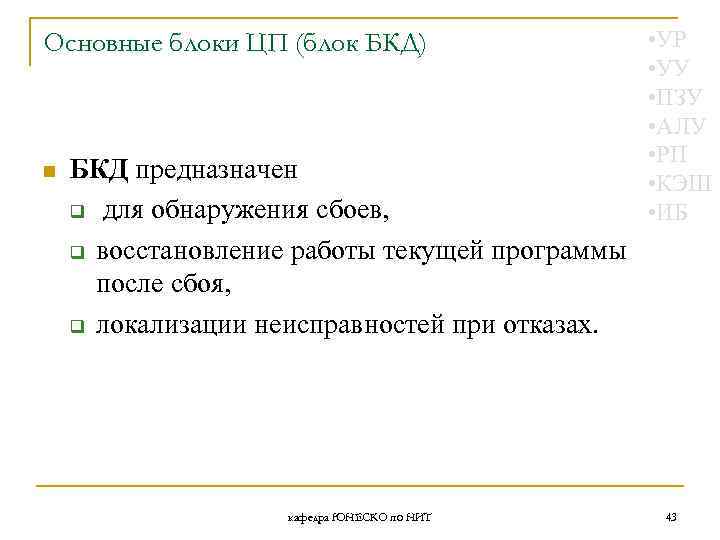

Основные блоки ЦП (блок БКД) n БКД предназначен q для обнаружения сбоев, q восстановление работы текущей программы после сбоя, q локализации неисправностей при отказах. кафедра ЮНЕСКО по НИТ • УР • УУ • ПЗУ • АЛУ • РП • КЭШ • ИБ 43

Общая схема выполнения программы процессором СК ОП РАП РДП АЛУ кафедра ЮНЕСКО по НИТ 44

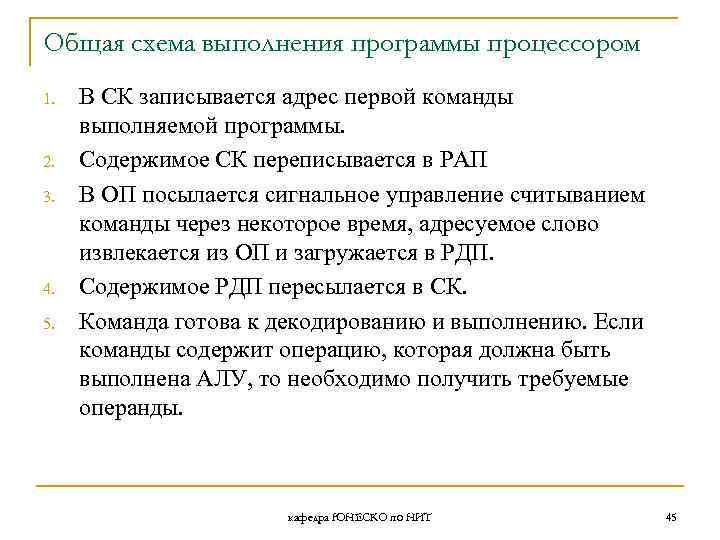

Общая схема выполнения программы процессором 1. 2. 3. 4. 5. В СК записывается адрес первой команды выполняемой программы. Содержимое СК переписывается в РАП В ОП посылается сигнальное управление считыванием команды через некоторое время, адресуемое слово извлекается из ОП и загружается в РДП. Содержимое РДП пересылается в СК. Команда готова к декодированию и выполнению. Если команды содержит операцию, которая должна быть выполнена АЛУ, то необходимо получить требуемые операнды. кафедра ЮНЕСКО по НИТ 45

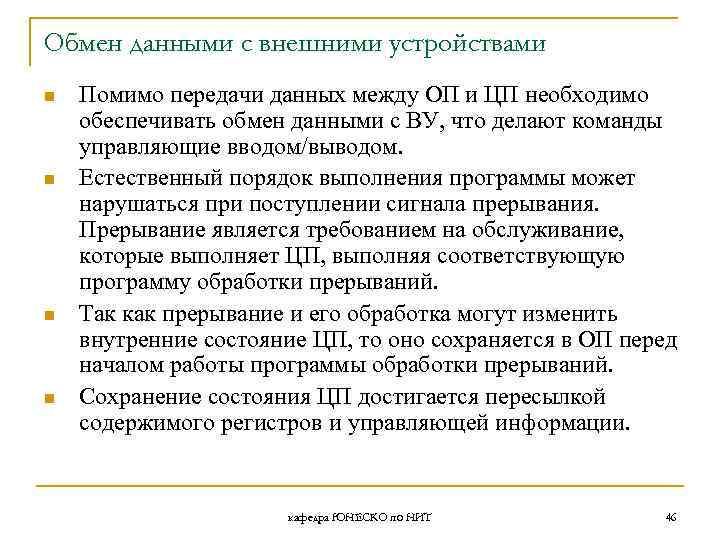

Обмен данными с внешними устройствами n n Помимо передачи данных между ОП и ЦП необходимо обеспечивать обмен данными с ВУ, что делают команды управляющие вводом/выводом. Естественный порядок выполнения программы может нарушаться при поступлении сигнала прерывания. Прерывание является требованием на обслуживание, которые выполняет ЦП, выполняя соответствующую программу обработки прерываний. Так как прерывание и его обработка могут изменить внутренние состояние ЦП, то оно сохраняется в ОП перед началом работы программы обработки прерываний. Сохранение состояния ЦП достигается пересылкой содержимого регистров и управляющей информации. кафедра ЮНЕСКО по НИТ 46

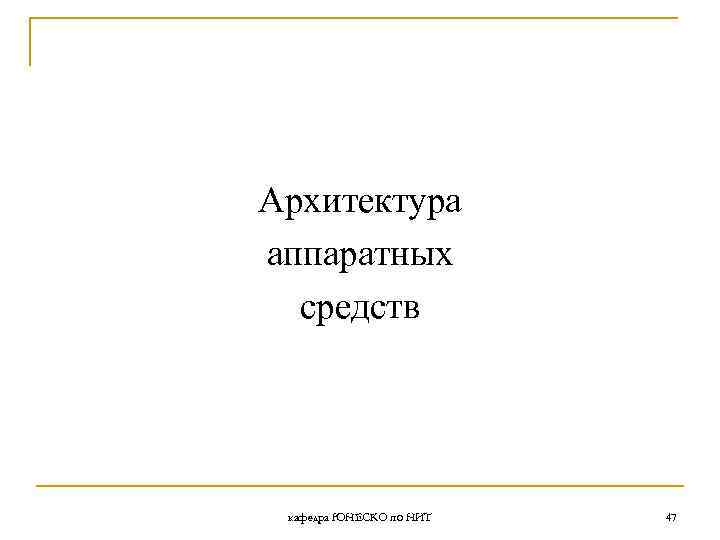

Архитектура аппаратных средств кафедра ЮНЕСКО по НИТ 47

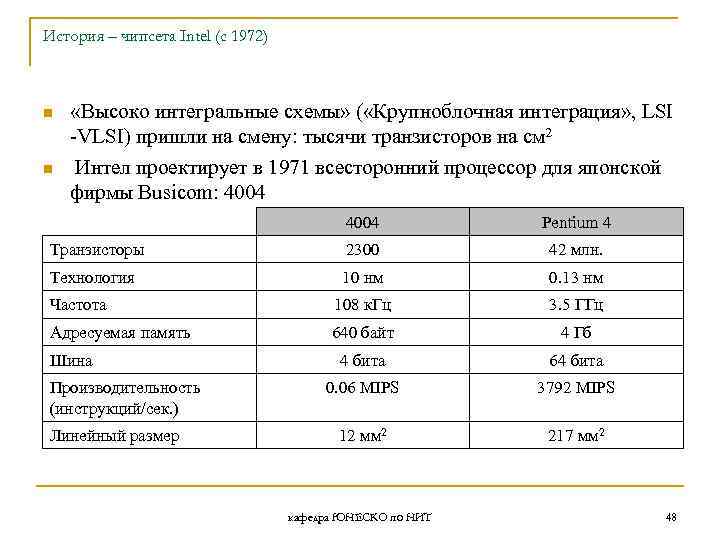

История – чипсета Intel (c 1972) n n «Высоко интегральные схемы» ( «Крупноблочная интеграция» , LSI -VLSI) пришли на смену: тысячи транзисторов на см 2 Интел проектирует в 1971 всесторонний процессор для японской фирмы Busicom: 4004 Pentium 4 Транзисторы 2300 42 млн. Технология 10 нм 0. 13 нм Частота 108 к. Гц 3. 5 ГГц Адресуемая память 640 байт 4 Гб 4 бита 64 бита 0. 06 MIPS 3792 MIPS 12 мм 2 217 мм 2 Шина Производительность (инструкций/сек. ) Линейный размер кафедра ЮНЕСКО по НИТ 48

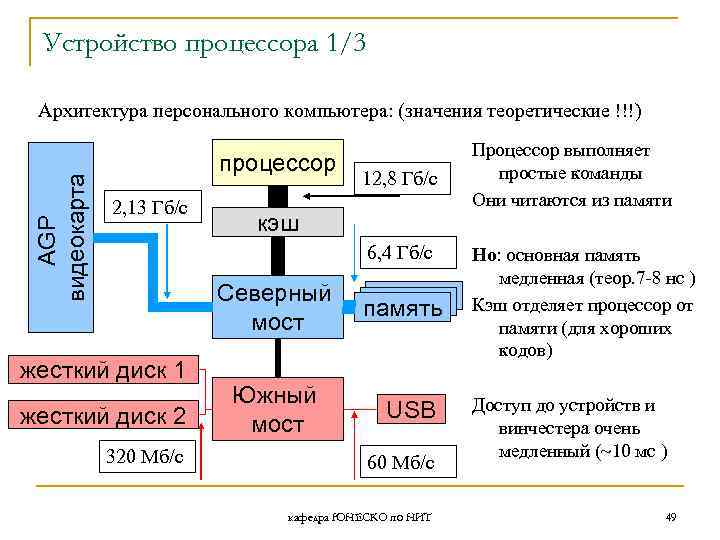

Устройство процессора 1/3 AGP видеокарта Архитектура персонального компьютера: (значения теоретические !!!) процессор 2, 13 Гб/с 12, 8 Гб/с кэш 6, 4 Гб/с Северный мост жесткий диск 1 жесткий диск 2 320 Мб/с память Южный мост USB 60 Мб/с кафедра ЮНЕСКО по НИТ Процессор выполняет простые команды Они читаются из памяти Но: основная память медленная (теор. 7 -8 нс ) Кэш отделяет процессор от памяти (для хороших кодов) Доступ до устройств и винчестера очень медленный (~10 мс ) 49

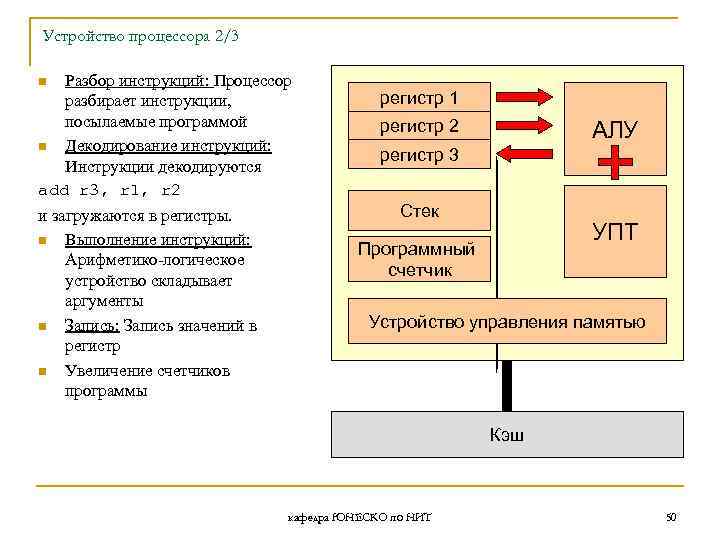

Устройство процессора 2/3 Разбор инструкций: Процессор разбирает инструкции, посылаемые программой n Декодирование инструкций: Инструкции декодируются add r 3, r 1, r 2 n и загружаются в регистры. n Выполнение инструкций: Арифметико-логическое устройство складывает аргументы n Запись: Запись значений в регистр n Увеличение счетчиков программы регистр 1 регистр 2 АЛУ регистр 3 Стек УПТ Программный счетчик Устройство управления памятью Кэш кафедра ЮНЕСКО по НИТ 50

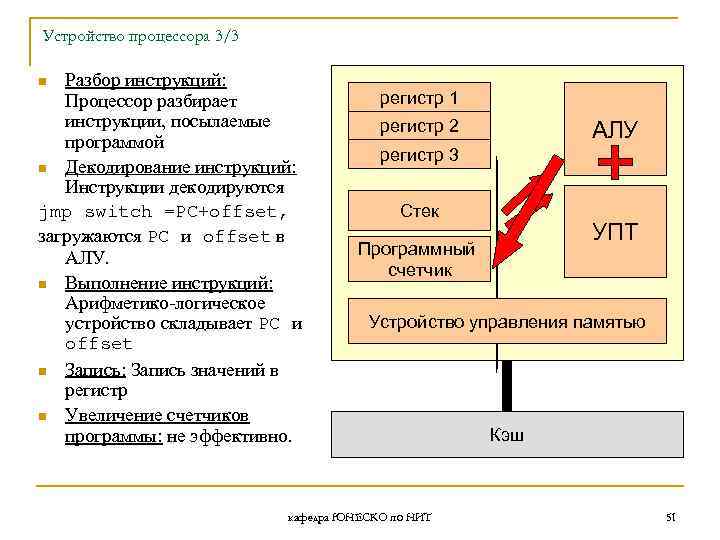

Устройство процессора 3/3 Разбор инструкций: Процессор разбирает инструкции, посылаемые программой n Декодирование инструкций: Инструкции декодируются jmp switch =PC+offset, загружаются PC и offset в АЛУ. n Выполнение инструкций: Арифметико-логическое устройство складывает PC и offset n Запись: Запись значений в регистр n Увеличение счетчиков программы: не эффективно. n регистр 1 регистр 2 АЛУ регистр 3 Стек УПТ Программный счетчик Устройство управления памятью кафедра ЮНЕСКО по НИТ Кэш 51

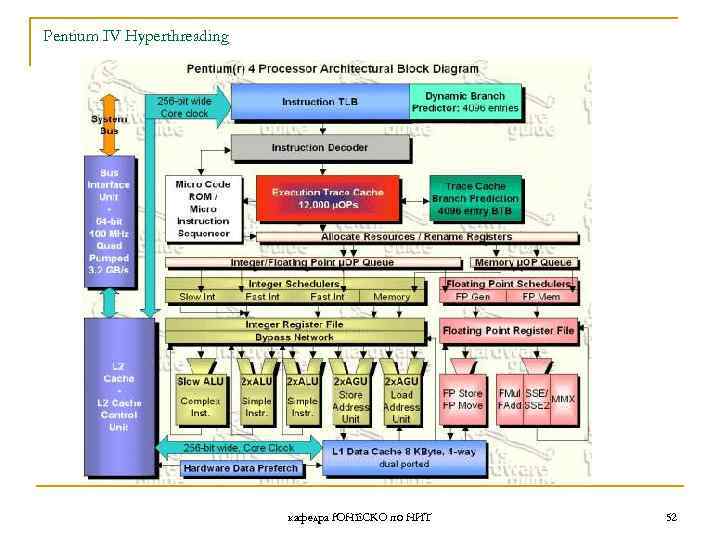

Pentium IV Hyperthreading кафедра ЮНЕСКО по НИТ 52

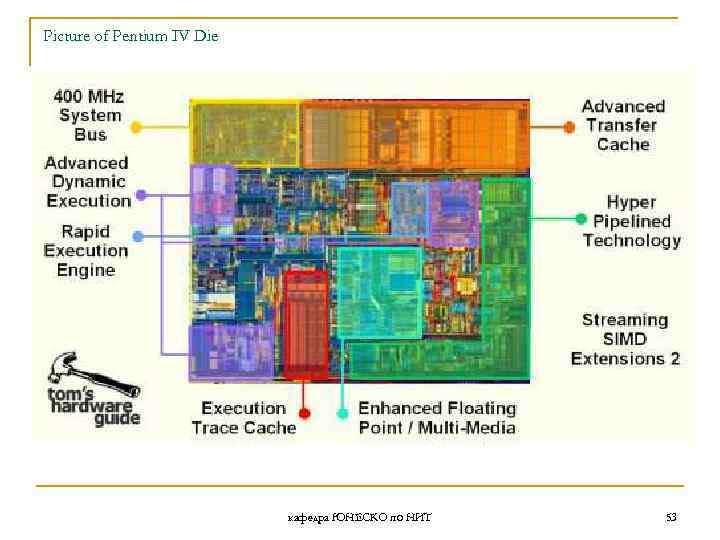

Picture of Pentium IV Die кафедра ЮНЕСКО по НИТ 53

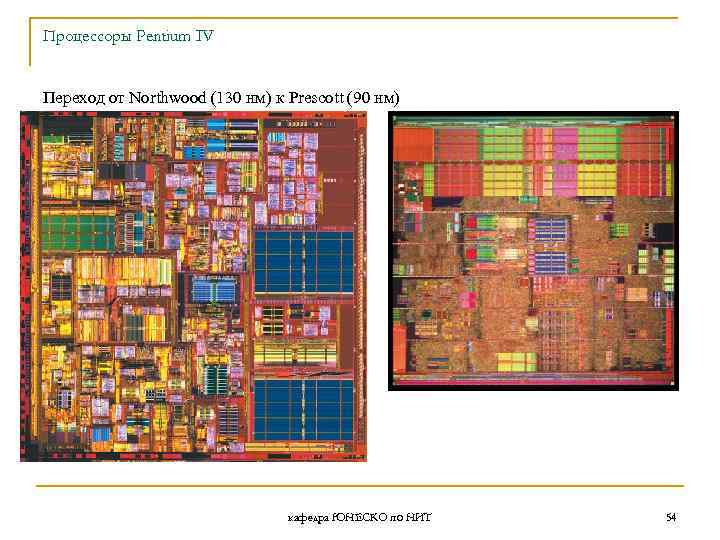

Процессоры Pentium IV Переход от Northwood (130 нм) к Prescott (90 нм) кафедра ЮНЕСКО по НИТ 54

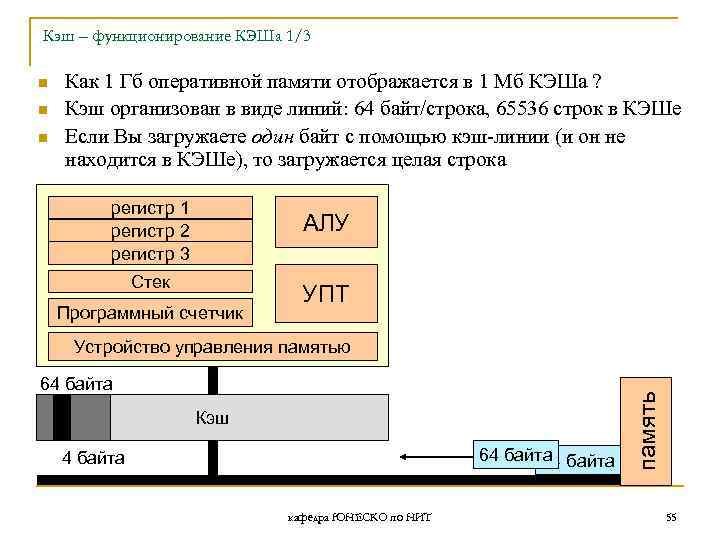

Кэш – функционирование КЭШа 1/3 n n n Как 1 Гб оперативной памяти отображается в 1 Мб КЭШа ? Кэш организован в виде линий: 64 байт/строка, 65536 строк в КЭШе Если Вы загружаете один байт с помощью кэш-линии (и он не находится в КЭШе), то загружается целая строка регистр 1 регистр 2 регистр 3 АЛУ Стек Программный счетчик УПТ 64 байта Кэш 64 байта 64 4 байта кафедра ЮНЕСКО по НИТ память Устройство управления памятью 55

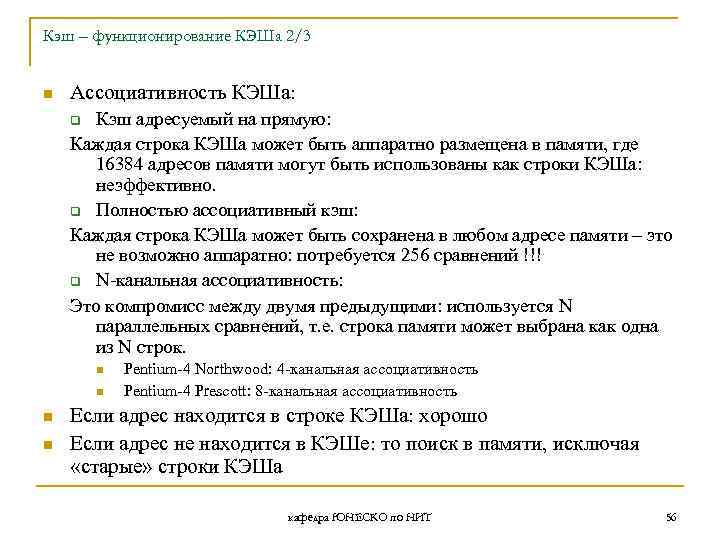

Кэш – функционирование КЭШа 2/3 n Ассоциативность КЭШа: Кэш адресуемый на прямую: Каждая строка КЭШа может быть аппаратно размещена в памяти, где 16384 адресов памяти могут быть использованы как строки КЭШа: неэффективно. q Полностью ассоциативный кэш: Каждая строка КЭШа может быть сохранена в любом адресе памяти – это не возможно аппаратно: потребуется 256 сравнений !!! q N-канальная ассоциативность: Это компромисс между двумя предыдущими: используется N параллельных сравнений, т. е. строка памяти может выбрана как одна из N строк. q n n Pentium-4 Northwood: 4 -канальная ассоциативность Pentium-4 Prescott: 8 -канальная ассоциативность Если адрес находится в строке КЭШа: хорошо Если адрес не находится в КЭШе: то поиск в памяти, исключая «старые» строки КЭШа кафедра ЮНЕСКО по НИТ 56

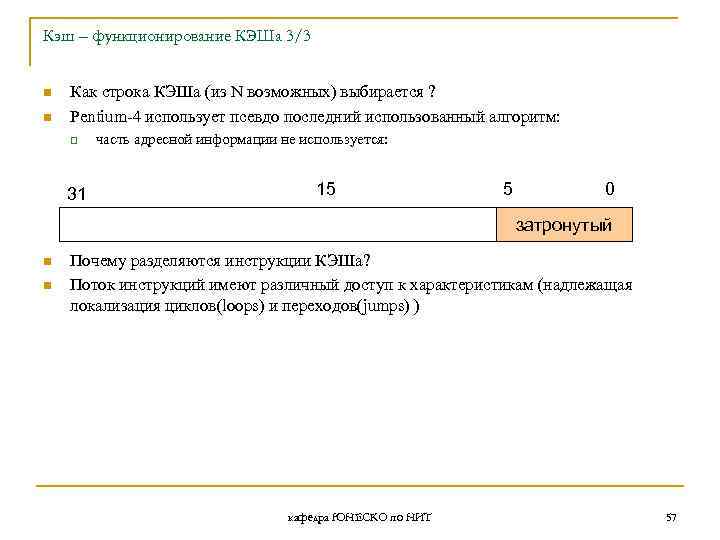

Кэш – функционирование КЭШа 3/3 n n Как строка КЭШа (из N возможных) выбирается ? Pentium-4 использует псевдо последний использованный алгоритм: q 31 часть адресной информации не используется: 15 5 0 затронутый n n Почему разделяются инструкции КЭШа? Поток инструкций имеют различный доступ к характеристикам (надлежащая локализация циклов(loops) и переходов(jumps) ) кафедра ЮНЕСКО по НИТ 57

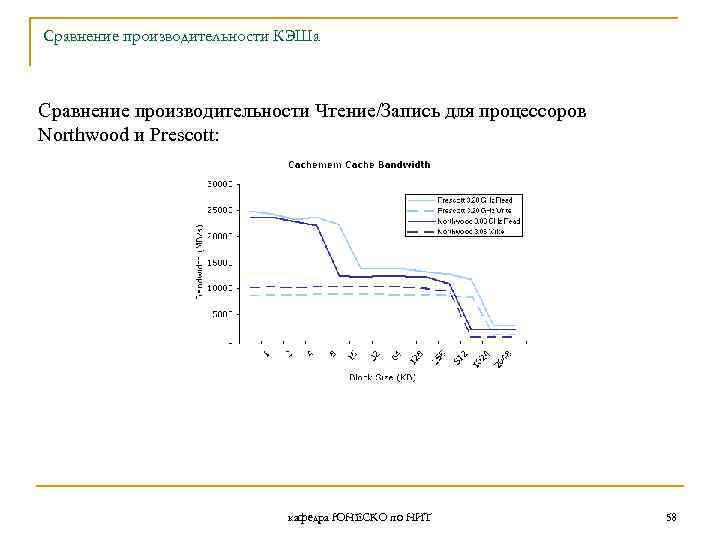

Сравнение производительности КЭШа Сравнение производительности Чтение/Запись для процессоров Northwood и Prescott: кафедра ЮНЕСКО по НИТ 58

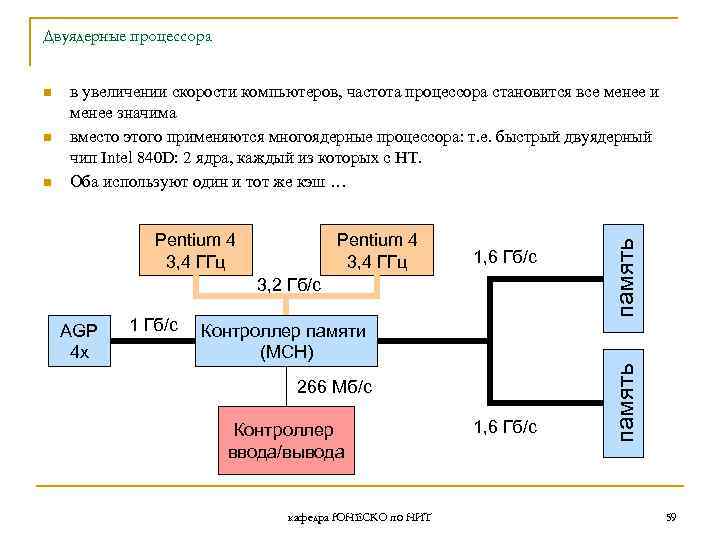

Двуядерные процессора n Pentium 4 3, 4 ГГц 1, 6 Гб/с 3, 2 Гб/с AGP 4 x 1 Гб/с память n в увеличении скорости компьютеров, частота процессора становится все менее и менее значима вместо этого применяются многоядерные процессора: т. е. быстрый двуядерный чип Intel 840 D: 2 ядра, каждый из которых с HT. Оба используют один и тот же кэш … Контроллер памяти (MCH) 266 Мб/с Контроллер ввода/вывода кафедра ЮНЕСКО по НИТ 1, 6 Гб/с память n 59

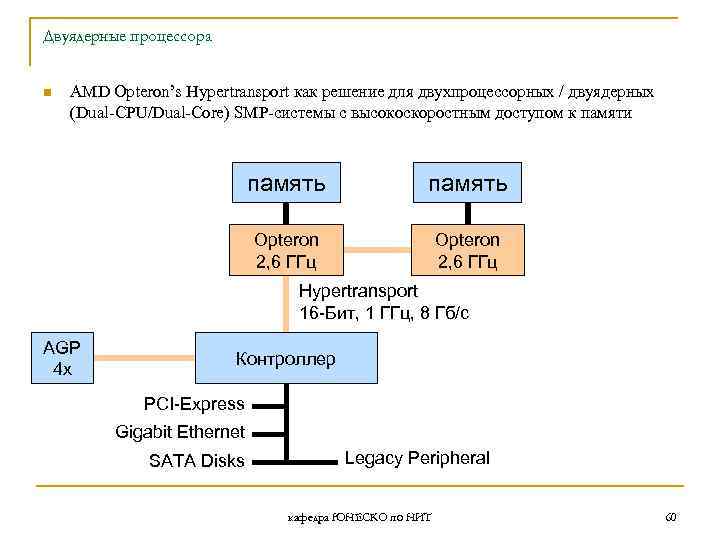

Двуядерные процессора n AMD Opteron’s Hypertransport как решение для двухпроцессорных / двуядерных (Dual-CPU/Dual-Core) SMP-системы с высокоскоростным доступом к памяти память Opteron 2, 6 ГГц Hypertransport 16 -Бит, 1 ГГц, 8 Гб/с AGP 4 x Контроллер PCI-Express Gigabit Ethernet SATA Disks Legacy Peripheral кафедра ЮНЕСКО по НИТ 60

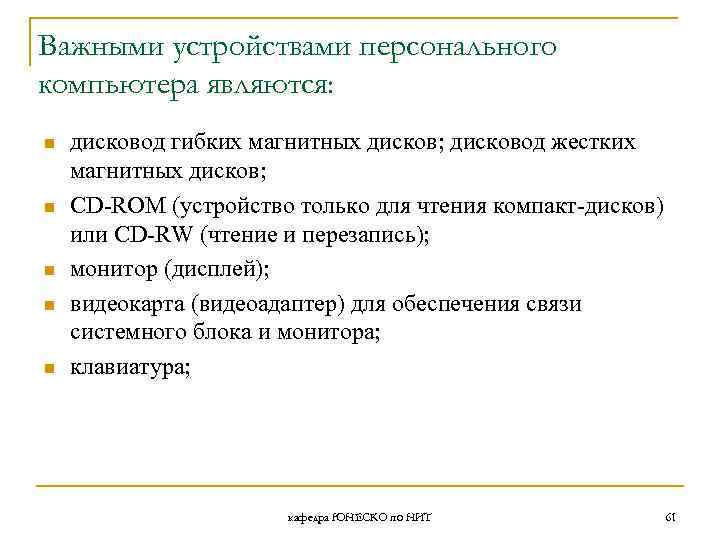

Важными устройствами персонального компьютера являются: n n n дисковод гибких магнитных дисков; дисковод жестких магнитных дисков; CD-ROM (устройство только для чтения компакт-дисков) или CD-RW (чтение и перезапись); монитор (дисплей); видеокарта (видеоадаптер) для обеспечения связи системного блока и монитора; клавиатура; кафедра ЮНЕСКО по НИТ 61

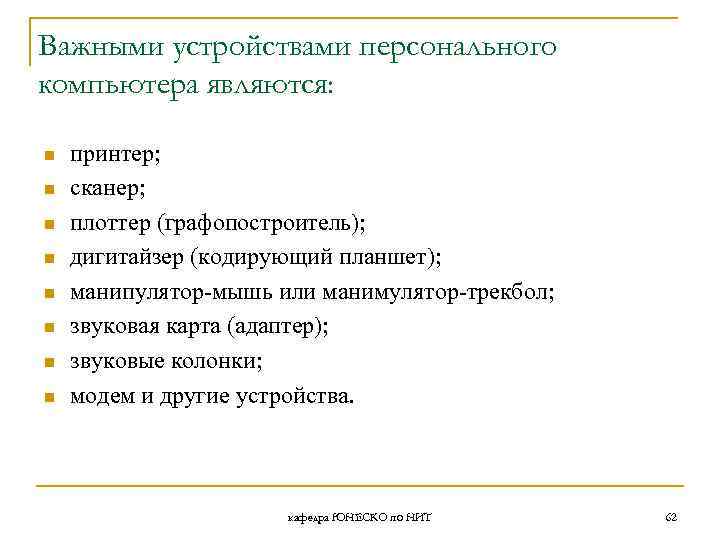

Важными устройствами персонального компьютера являются: n n n n принтер; сканер; плоттер (графопостроитель); дигитайзер (кодирующий планшет); манипулятор-мышь или манимулятор-трекбол; звуковая карта (адаптер); звуковые колонки; модем и другие устройства. кафедра ЮНЕСКО по НИТ 62
