Принципиальная схема (слева) и конструкция теплообменника (справа) Горячая вода из СО Нагретая вода в насос 4 5 1 -змеевик; 2 -крышка; 3 -штуцеры; 4 -резиновая прокладка; 5 -корпус 3 2 1 Охлаждённая вода в СО Холодная вода из насоса
Схема дополнительной системы охлаждения двигателя пожарной автоцистерны АЦ-40(431410)63 Б 3 2 5 1 3 4 1, 2 – трубопроводы; 3 – вентили; 4 – пожарный насос; 5 – теплообменник.

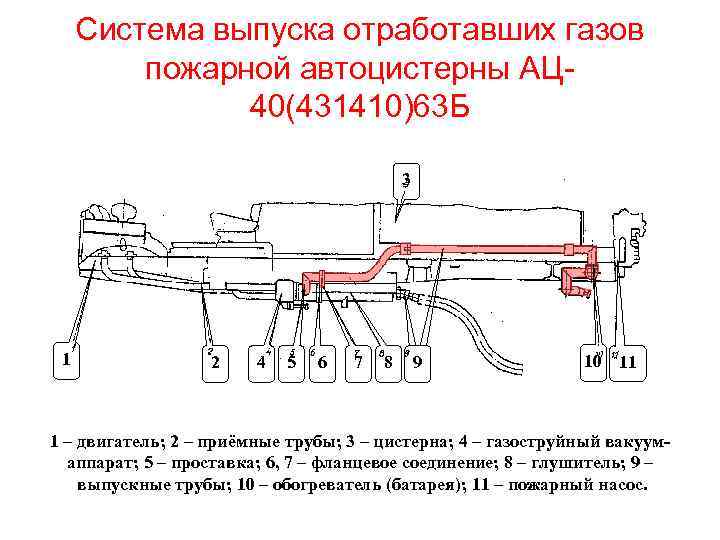

Система выпуска отработавших газов пожарной автоцистерны АЦ 40(431410)63 Б 3 1 2 4 5 6 7 8 9 10 11 1 – двигатель; 2 – приёмные трубы; 3 – цистерна; 4 – газоструйный вакуумаппарат; 5 – проставка; 6, 7 – фланцевое соединение; 8 – глушитель; 9 – выпускные трубы; 10 – обогреватель (батарея); 11 – пожарный насос.
Система обогрева кабины и насосного отсека автоцистерны АЦ-3, 0 -40(43206)1 МИ Воздуховоды подачи нагретого воздуха Пульт управления отопительной установкой А вид А Отвод отработавших газов (выхлопная труба) Топливный бачок для ОВ-65 Отопительно-вентиляционная установка ОВ-65

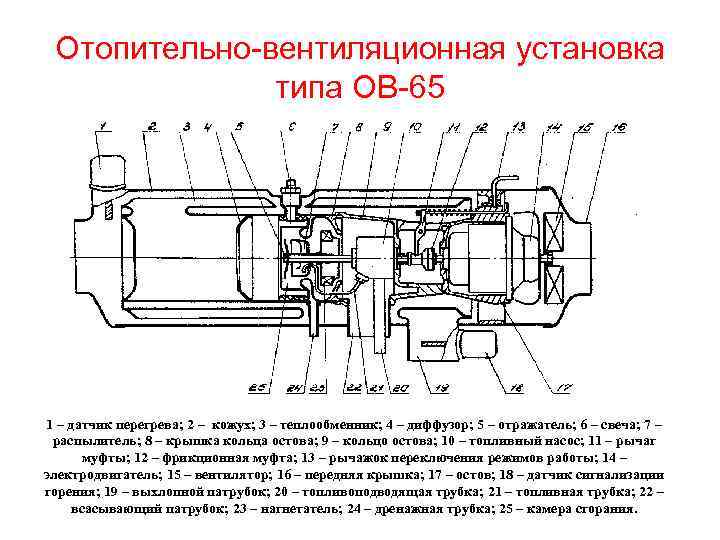

Отопительно-вентиляционная установка типа ОВ-65 1 – датчик перегрева; 2 – кожух; 3 – теплообменник; 4 – диффузор; 5 – отражатель; 6 – свеча; 7 – распылитель; 8 – крышка кольца остова; 9 – кольцо остова; 10 – топливный насос; 11 – рычаг муфты; 12 – фрикционная муфта; 13 – рычажок переключения режимов работы; 14 – электродвигатель; 15 – вентилятор; 16 – передняя крышка; 17 – остов; 18 – датчик сигнализации горения; 19 – выхлопной патрубок; 20 – топливоподводящая трубка; 21 – топливная трубка; 22 – всасывающий патрубок; 23 – нагнетатель; 24 – дренажная трубка; 25 – камера сгорания.

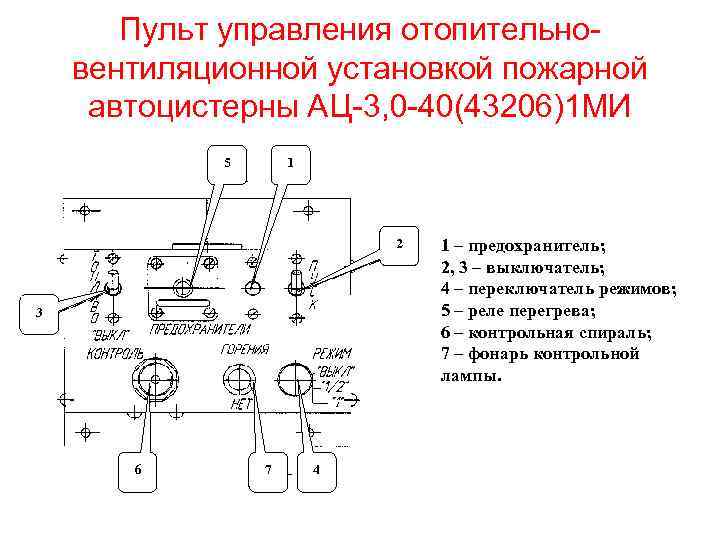

Пульт управления отопительновентиляционной установкой пожарной автоцистерны АЦ-3, 0 -40(43206)1 МИ 5 1 2 3 6 7 4 1 – предохранитель; 2, 3 – выключатель; 4 – переключатель режимов; 5 – реле перегрева; 6 – контрольная спираль; 7 – фонарь контрольной лампы.
Отопительно-вентиляционная установка типа ОВ-65 1 – датчик перегрева; 2 – кожух; 3 – теплообменник; 4 – диффузор; 5 – отражатель; 6 – свеча; 7 – распылитель; 8 – крышка кольца остова; 9 – кольцо остова; 10 – топливный насос; 11 – рычаг муфты; 12 – фрикционная муфта; 13 – рычажок переключения режимов работы; 14 – электродвигатель; 15 – вентилятор; 16 – передняя крышка; 17 – остов; 18 – датчик сигнализации горения; 19 – выхлопной патрубок; 20 – топливоподводящая трубка; 21 – топливная трубка; 22 – всасывающий патрубок; 23 – нагнетатель; 24 – дренажная трубка; 25 – камера сгорания.

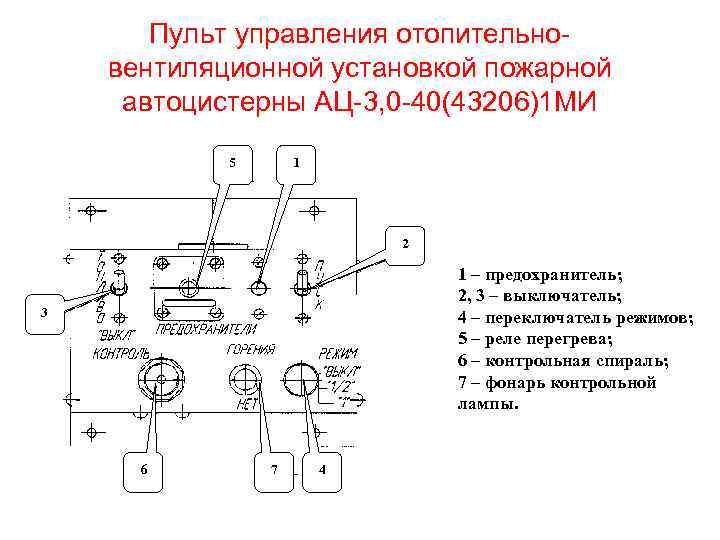

Пульт управления отопительновентиляционной установкой пожарной автоцистерны АЦ-3, 0 -40(43206)1 МИ 5 1 2 1 – предохранитель; 2, 3 – выключатель; 4 – переключатель режимов; 5 – реле перегрева; 6 – контрольная спираль; 7 – фонарь контрольной лампы. 3 6 7 4
Отопительно-вентиляционная установка типа ОВ-65 1 – датчик перегрева; 2 – кожух; 3 – теплообменник; 4 – диффузор; 5 – отражатель; 6 – свеча; 7 – распылитель; 8 – крышка кольца остова; 9 – кольцо остова; 10 – топливный насос; 11 – рычаг муфты; 12 – фрикционная муфта; 13 – рычажок переключения режимов работы; 14 – электродвигатель; 15 – вентилятор; 16 – передняя крышка; 17 – остов; 18 – датчик сигнализации горения; 19 – выхлопной патрубок; 20 – топливоподводящая трубка; 21 – топливная трубка; 22 – всасывающий патрубок; 23 – нагнетатель; 24 – дренажная трубка; 25 – камера сгорания.
Пульт управления отопительновентиляционной установкой пожарной автоцистерны АЦ-3, 0 -40(43206)1 МИ 5 1 2 1 – предохранитель; 2, 3 – выключатель; 4 – переключатель режимов; 5 – реле перегрева; 6 – контрольная спираль; 7 – фонарь контрольной лампы. 3 6 7 4
Отопительно-вентиляционная установка типа ОВ-65 1 – датчик перегрева; 2 – кожух; 3 – теплообменник; 4 – диффузор; 5 – отражатель; 6 – свеча; 7 – распылитель; 8 – крышка кольца остова; 9 – кольцо остова; 10 – топливный насос; 11 – рычаг муфты; 12 – фрикционная муфта; 13 – рычажок переключения режимов работы; 14 – электродвигатель; 15 – вентилятор; 16 – передняя крышка; 17 – остов; 18 – датчик сигнализации горения; 19 – выхлопной патрубок; 20 – топливоподводящая трубка; 21 – топливная трубка; 22 – всасывающий патрубок; 23 – нагнетатель; 24 – дренажная трубка; 25 – камера сгорания.
