Принципиальная аппаратная схема жидкофазной гидрогенизации угля

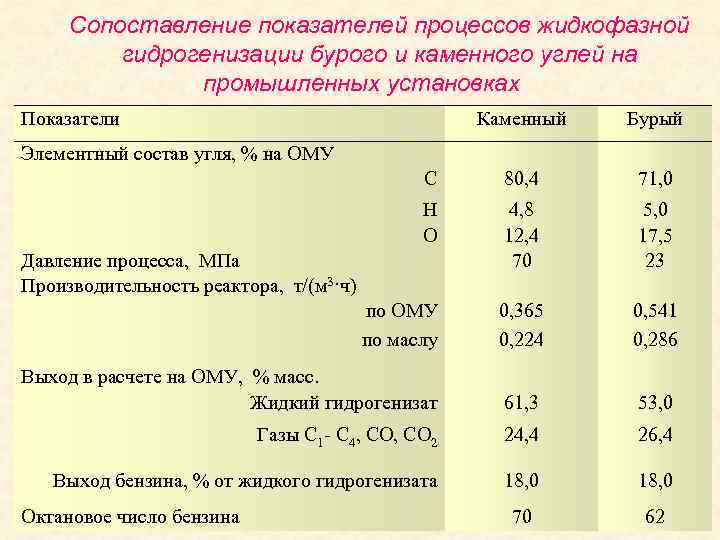

Сопоставление показателей процессов жидкофазной гидрогенизации бурого и каменного углей на промышленных установках Показатели Каменный Бурый C 80, 4 71, 0 H O 4, 8 12, 4 70 5, 0 17, 5 23 по ОМУ по маслу 0, 365 0, 224 0, 541 0, 286 Выход в расчете на ОМУ, % масс. Жидкий гидрогенизат 61, 3 53, 0 Газы С 1 - С 4, СО 2 24, 4 26, 4 Выход бензина, % от жидкого гидрогенизата 18, 0 70 62 Элементный состав угля, % на ОМУ Давление процесса, МПа Производительность реактора, т/(м 3·ч) Октановое число бензина
Технологическая схема процесса гидрогенизации бурого угля фирмы Nippon Brown Coal Liquefaction (NBCL), Япония

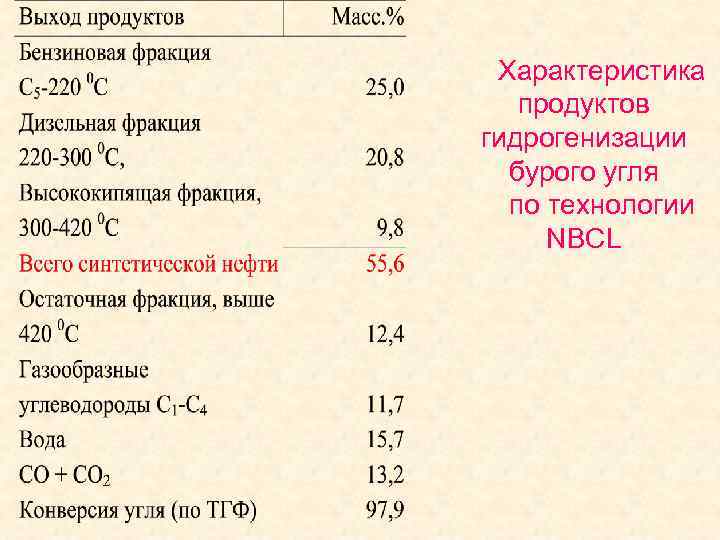

Характеристика продуктов гидрогенизации бурого угля по технологии NBCL

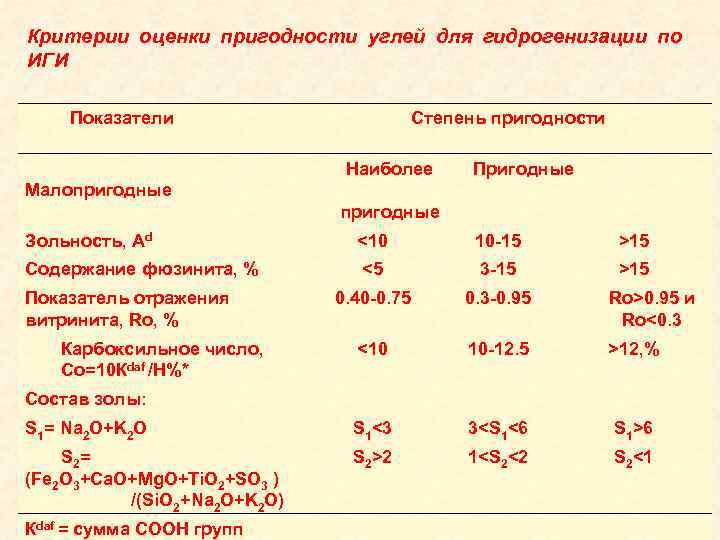

Критерии оценки пригодности углей для гидрогенизации по ИГИ Показатели Степень пригодности Наиболее Пригодные Малопригодные Зольность, Аd <10 10 -15 >15 Cодержание фюзинита, % <5 3 -15 >15 0. 40 -0. 75 0. 3 -0. 95 Ro>0. 95 и Ro<0. 3 <10 10 -12. 5 >12, % S 1= Na 2 O+K 2 O S 1<3 36 S 2= (Fe 2 O 3+Ca. O+Mg. O+Ti. O 2+SO 3 ) /(Si. O 2+Na 2 O+K 2 O) S 2>2 1

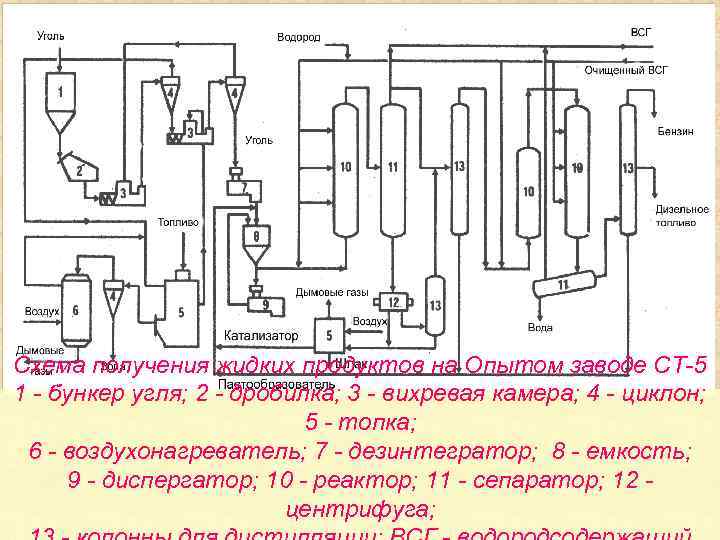

Схема получения жидких продуктов на Опытом заводе СТ-5 1 - бункер угля; 2 - дробилка; 3 - вихревая камера; 4 - циклон; 5 - топка; 6 - воздухонагреватель; 7 - дезинтегратор; 8 - емкость; 9 - диспергатор; 10 - реактор; 11 - сепаратор; 12 центрифуга;

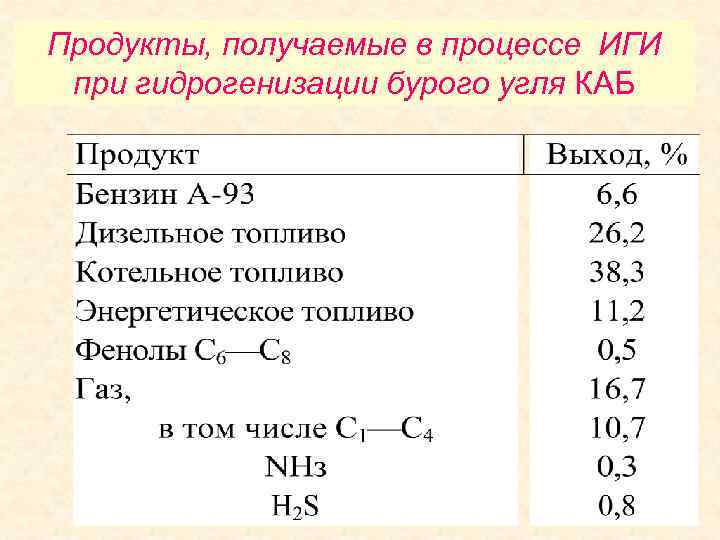

Продукты, получаемые в процессе ИГИ при гидрогенизации бурого угля КАБ

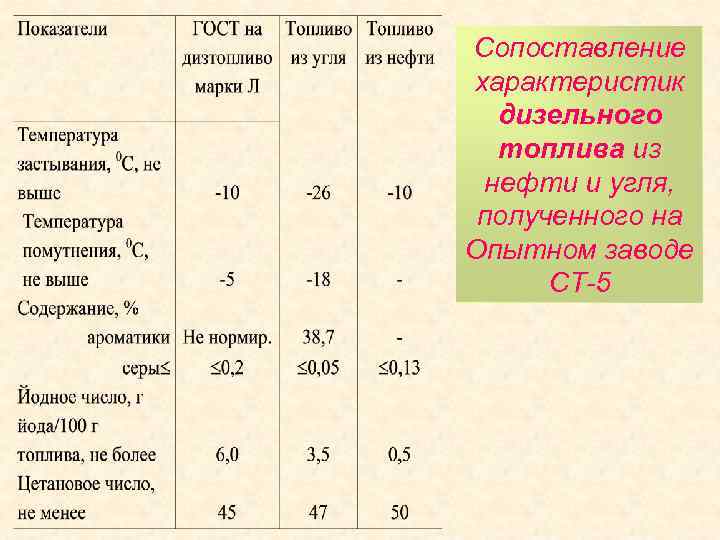

Сопоставление характеристик дизельного топлива из нефти и угля, полученного на Опытном заводе СТ-5

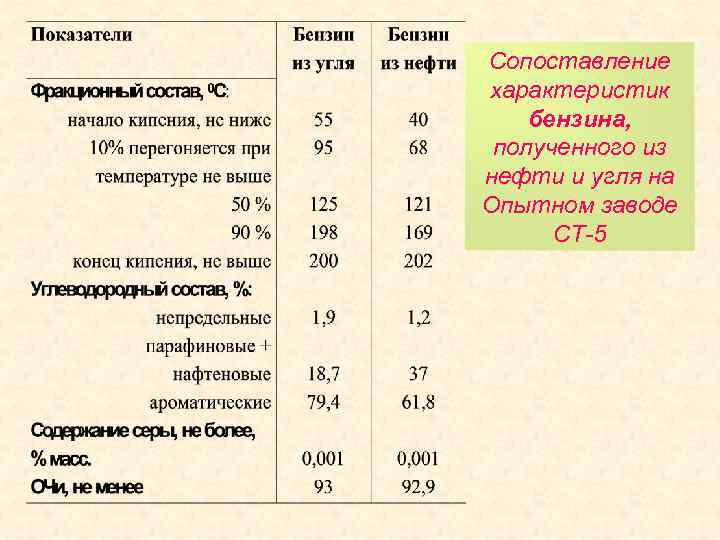

Сопоставление характеристик бензина, полученного из нефти и угля на Опытном заводе СТ-5
