Принцип работы системы равнения листа Выполнила ст. группы ВПС-09 -1 Калинина О. Е.

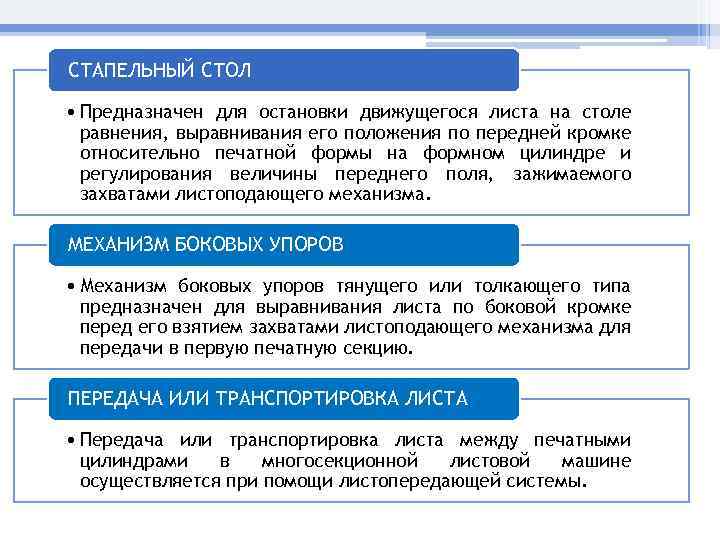

СТАПЕЛЬНЫЙ СТОЛ • Предназначен для остановки движущегося листа на столе равнения, выравнивания его положения по передней кромке относительно печатной формы на формном цилиндре и регулирования величины переднего поля, зажимаемого захватами листоподающего механизма. МЕХАНИЗМ БОКОВЫХ УПОРОВ • Механизм боковых упоров тянущего или толкающего типа предназначен для выравнивания листа по боковой кромке перед его взятием захватами листоподающего механизма для передачи в первую печатную секцию. ПЕРЕДАЧА ИЛИ ТРАНСПОРТИРОВКА ЛИСТА • Передача или транспортировка листа между печатными цилиндрами в многосекционной листовой машине осуществляется при помощи листопередающей системы.

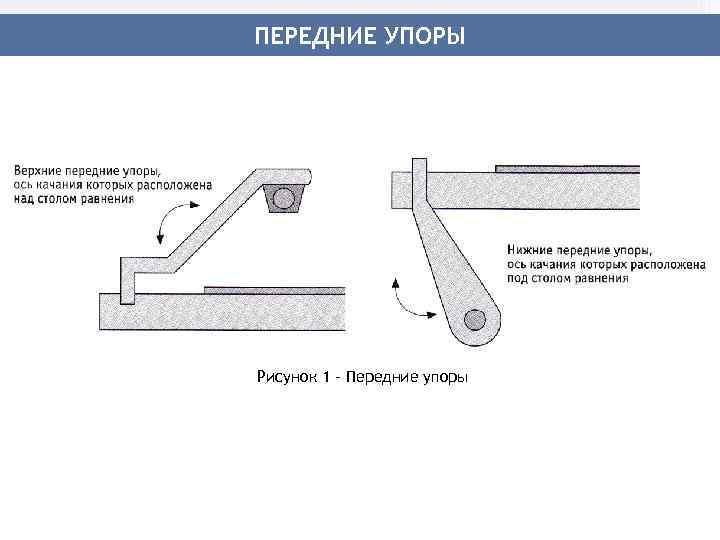

ПЕРЕДНИЕ УПОРЫ Рисунок 1 – Передние упоры
НАЗНАЧЕНИЕ ПЕРЕДНИХ УПОРОВ • происходит выравнивание листа по передней кромке относительно печатной формы на формном цилиндре. • устанавливается величина захвата передней кромки и ширины переднего поля запечатываемого листа путем регулируемого смещения передних упоров относительно их среднего положения. ПРИВОДКА (СОВМЕЩЕНИЕ КРАСОК) • Точное позиционирование листа относительно печатаемого изображения на форме при первом прогоне или относительно уже отпечатанного на оттиске изображения при повторном прогоне.
МЕХАНИЗМ БОКОВОГО РАВНЕНИЯ Большинство листовых машин оборудовано специальными датчиками для обнаружения подхода листов к передним упорам не по циклу (с опережением или с опозданием). Основные типы контрольно - блокирующих устройств: МЕХАНИЧЕСКИЕ ЩУПЫ • предназначены для обнаружения листов, поданных к передним упорам с опозданием ЭЛЕКТРОМЕХАНИЧЕСКИЕ ДАТЧИКИ • предназначены для обнаружения листов, поданных к передним упорам с опережением. ФОТОЭЛЕКТРИЧЕСКИЕ ДАТЧИКИ • предназначены для обнаружения листов, поданных к передним упорам, как с опережением, так и опозданием. ПНЕВМАТИЧЕСКИЕ ДАТЧИКИ • предназначенные для обнаружения неправильно выровненных листов у передних упоров.

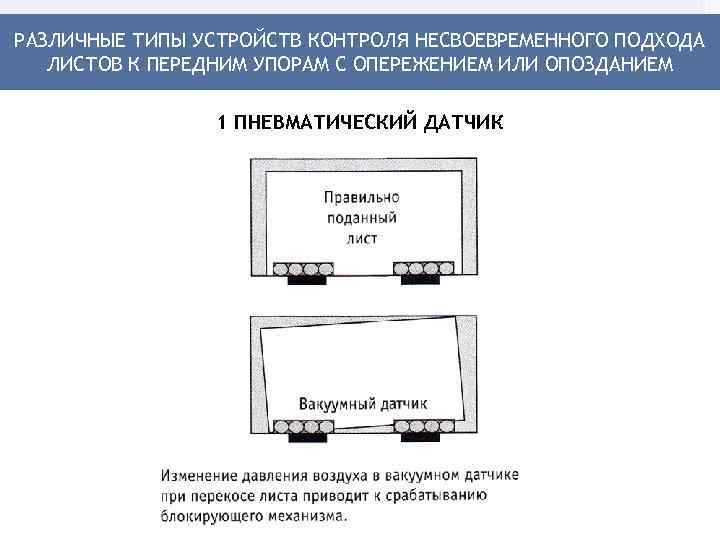

РАЗЛИЧНЫЕ ТИПЫ УСТРОЙСТВ КОНТРОЛЯ НЕСВОЕВРЕМЕННОГО ПОДХОДА ЛИСТОВ К ПЕРЕДНИМ УПОРАМ С ОПЕРЕЖЕНИЕМ ИЛИ ОПОЗДАНИЕМ 1 ПНЕВМАТИЧЕСКИЙ ДАТЧИК

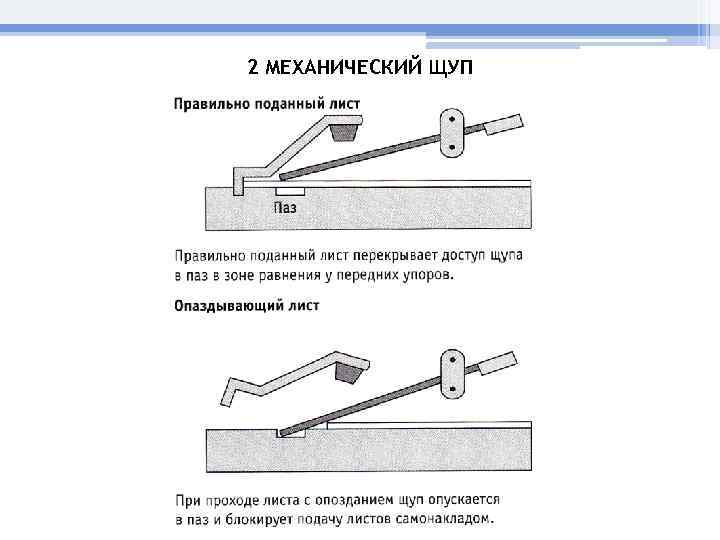

2 МЕХАНИЧЕСКИЙ ЩУП

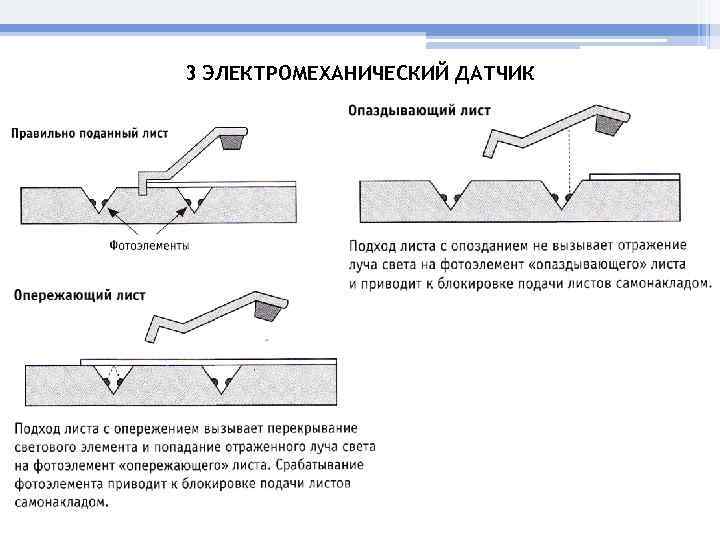

3 ЭЛЕКТРОМЕХАНИЧЕСКИЙ ДАТЧИК

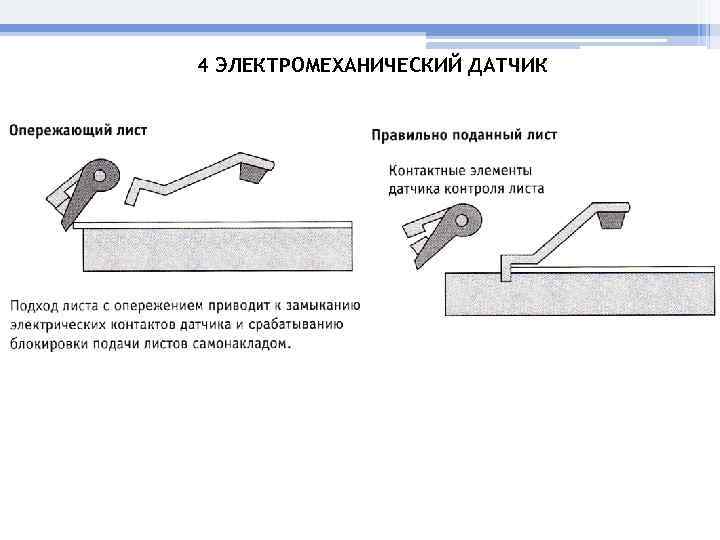

4 ЭЛЕКТРОМЕХАНИЧЕСКИЙ ДАТЧИК

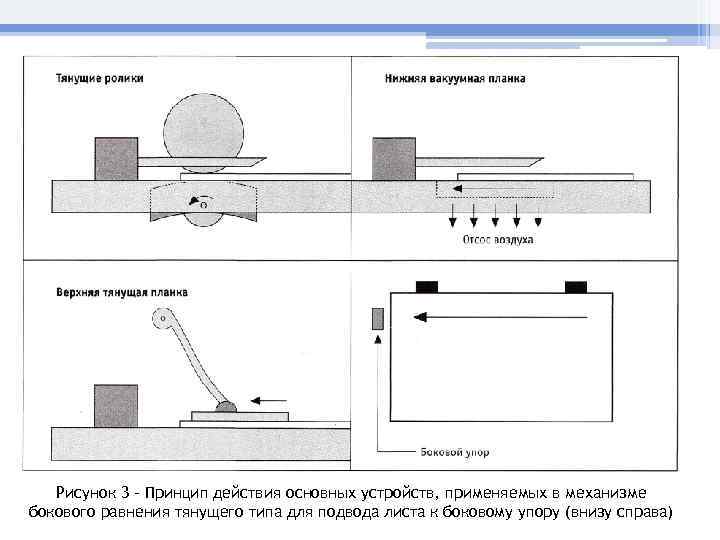

Рисунок 3 – Принцип действия основных устройств, применяемых в механизме бокового равнения тянущего типа для подвода листа к боковому упору (внизу справа)

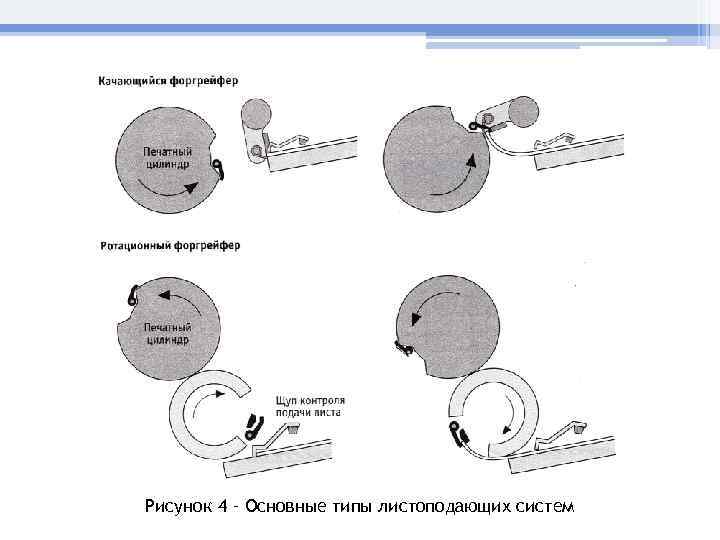

Рисунок 4 – Основные типы листоподающих систем

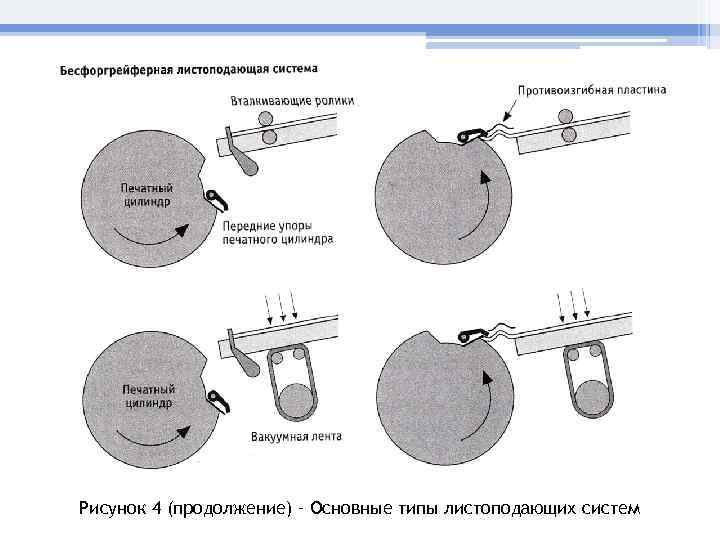

Рисунок 4 (продолжение) – Основные типы листоподающих систем
Конец
