ПРИНЦИП РАБОТЫ ЭЛЕКТРИЧЕСТВА Подготовил: Болаткалиев Абылай

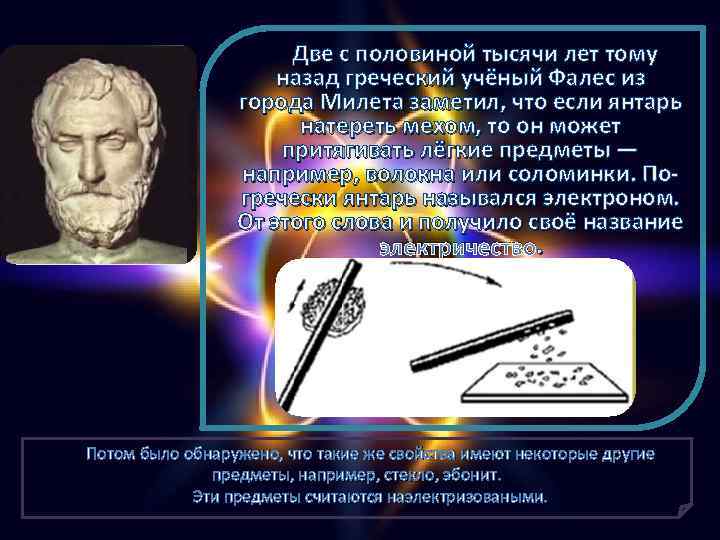

Две с половиной тысячи лет тому назад греческий учёный Фалес из города Милета заметил, что если янтарь натереть мехом, то он может притягивать лёгкие предметы — например, волокна или соломинки. Погречески янтарь назывался электроном. От этого слова и получило своё название . электричество. Потом было обнаружено, что такие же свойства имеют некоторые другие предметы, например, стекло, эбонит. Эти предметы считаются наэлектризоваными.

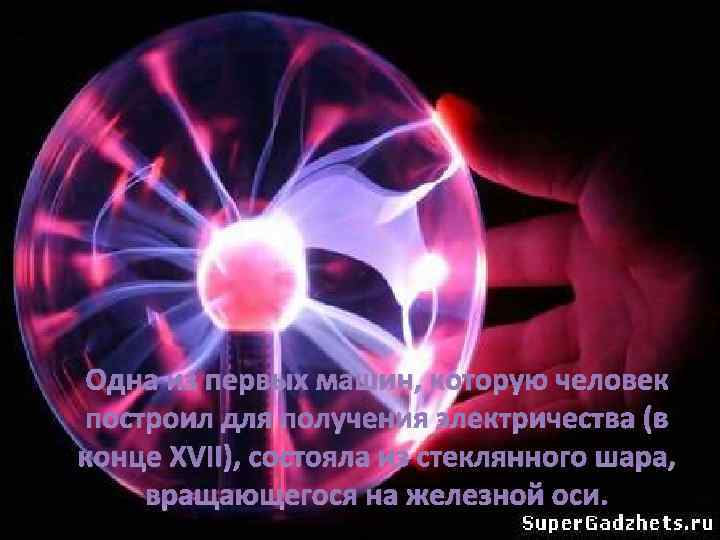

Одна из первых машин, которую человек построил для получения электричества (в конце XVII), состояла из стеклянного шара, вращающегося на железной оси.
Ярким проявлением электричества в природе служат молнии. Есть версия, что именно молнии привели к первоначальному синтезу аминокислот и появлению жизни на земле

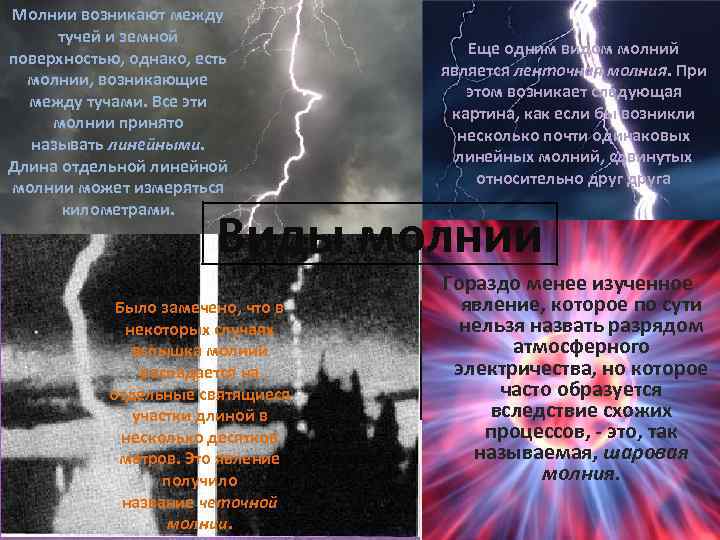

Молнии возникают между тучей и земной поверхностью, однако, есть молнии, возникающие между тучами. Все эти молнии принято называть линейными. Длина отдельной линейной молнии может измеряться километрами. Еще одним видом молний является ленточная молния. При этом возникает следующая картина, как если бы возникли несколько почти одинаковых линейных молний, сдвинутых относительно друга Виды молнии Было замечено, что в некоторых случаях вспышка молний распадается на отдельные святящиеся участки длиной в несколько десятков метров. Это явление получило название четочной молнии. Гораздо менее изученное явление, которое по сути нельзя назвать разрядом атмосферного электричества, но которое часто образуется вследствие схожих процессов, - это, так называемая, шаровая молния.
Летом 1752 года в американском городе Филадельфия можно было наблюдать странную картину. Забравшиеся под навес два взрослых человека (старшему на вид было лет 45, другой был совсем юноша) запускали шёлковый змей. Это были Франклин и его сын. К концу шнурка змея, прикреплённого шёлковой лентой к столбу, отец с сыном привязали массивный железный ключ от садовой калитки. Только сына посвятил отец в тайну своих опытов, опасаясь, в случае их неудачи, язвительных насмешек. Он тревожно стоял у змея, ожидая результатов опыта, как приговора своим многолетним исследованиям.
Вот надвинулась туча и прошла мимо. Никаких результатов, никаких следов электричества… И вдруг волокна шнурка натянулись, как это бывало при опытах с электричеством, проводившихся учёным в лаборатории. Франклин быстро поднёс палец к ключу и… сотрясение, которое он получил от проскочившей при этом сильной электрической искры, показалось ему приятнейшим из ощущений. Ведь он добился того, чего так страстно и упорно желал! Его открытие возбудило весь учёный мир того времени. Бледная искра, издавшая негромкий треск, прозвучала громом на весь мир, доказав, что молния — это электрический разряд. Франклин как бы низвёл молнию на землю, отняв её у таинственных «неземных сил» . Так Вениамин Франклин, знаменитый американский учёный и общественный деятель, впервые доказал, что молния — это электрическая искра.
Туман, поднявшийся высоко над землёй, состоит из частичек воды и образует облака. Более крупные и тяжёлые облака называются тучами. Одни тучи являются простыми — они молнии и грома не вызывают. Другие же называются грозовыми, так как именно они создают грозу, образуют молнию и гром. От простых дождевых туч грозовые тучи отличаются тем, что они заряжены электричеством: одни — положительным, другие — отрицательным. Всякий знает, какой сильный ветер бывает во время грозы. Но ещё более сильные воздушные вихри образуются выше над землёй, где движению воздуха не мешают леса и горы. Этот ветер, главным образом, и образует положительное и отрицательное электричество в облаках. Чтобы понять это, рассмотрим, как распределено электричество в каждой водяной капле.

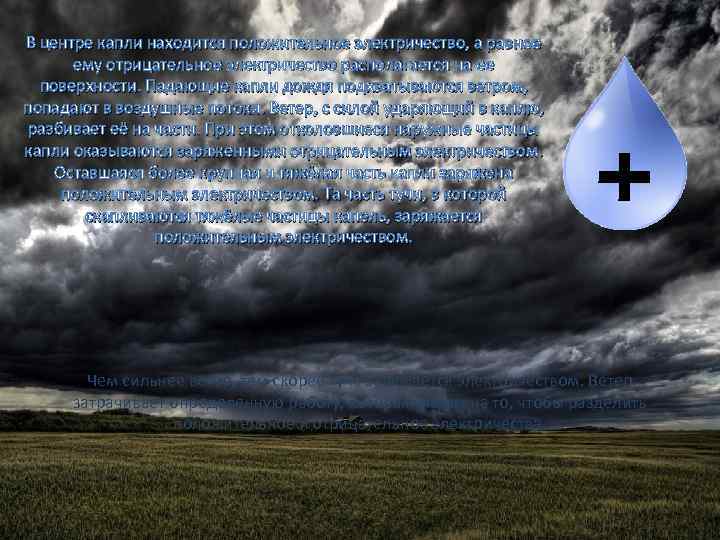

В центре капли находится положительное электричество, а равное ему отрицательное электричество располагается на ее поверхности. Падающие капли дождя подхватываются ветром, попадают в воздушные потоки. Ветер, с силой ударяющий в каплю, разбивает её на части. При этом отколовшиеся наружные частицы капли оказываются заряженными отрицательным электричеством. Оставшаяся более крупная и тяжёлая часть капли заряжена положительным электричеством. Та часть тучи, в которой скапливаются тяжёлые частицы капель, заряжается положительным электричеством. Чем сильнее ветер, тем скорее туча заряжается электричеством. Ветер затрачивает определенную работу, которая уходит на то, чтобы разделить положительное и отрицательное электричества.

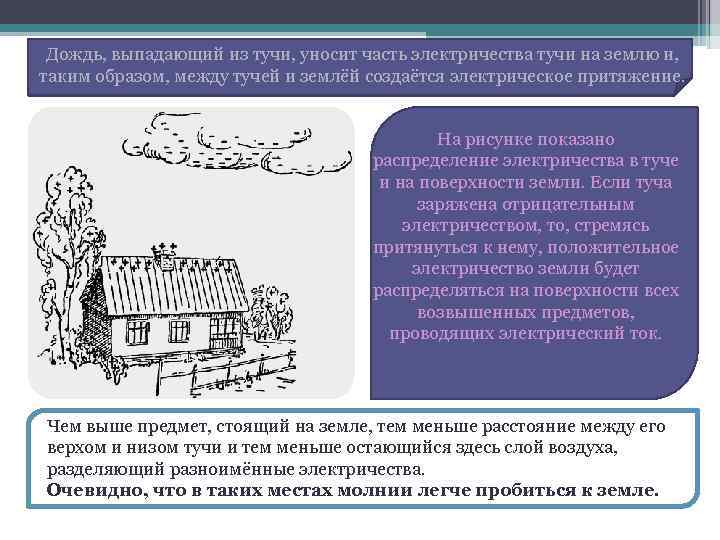

Дождь, выпадающий из тучи, уносит часть электричества тучи на землю и, таким образом, между тучей и землёй создаётся электрическое притяжение. На рисунке показано распределение электричества в туче и на поверхности земли. Если туча заряжена отрицательным электричеством, то, стремясь притянуться к нему, положительное электричество земли будет распределяться на поверхности всех возвышенных предметов, проводящих электрический ток. Чем выше предмет, стоящий на земле, тем меньше расстояние между его верхом и низом тучи и тем меньше остающийся здесь слой воздуха, разделяющий разноимённые электричества. Очевидно, что в таких местах молнии легче пробиться к земле.
Подробнее… На верхней части дерева или на крыше дома получается через влияние электричество иного рода, чем то, которое несёт на себе туча. Так, например, на рисунке выше туча, заряженная отрицательным электричеством, притягивает к крыше положительное электричество, а отрицательное электричество дома уйдёт в землю. Оба электричества — в туче и в крыше дома — стремятся притянуться друг к другу. Если электричества в туче много, то и на доме образуется через влияние много электричества. Подобно тому, как прибывающая вода может размыть плотину и ринуться бурным потоком, затопляя долину в своём безудержном движении, так и электричество, всё в большем количестве накапливающееся в туче, в конце концов, может прорвать слой воздуха, отделяющий его от поверхности земли, и устремиться вниз навстречу земле, к противоположному электричеству. Произойдёт сильный разряд — между тучей и домом проскочит электрическая искра. Это и есть молния, ударившая в дом. Разряды молнии могут происходить не только между тучей и землёй, но и между двумя тучами, заряженными электричествами разного рода.

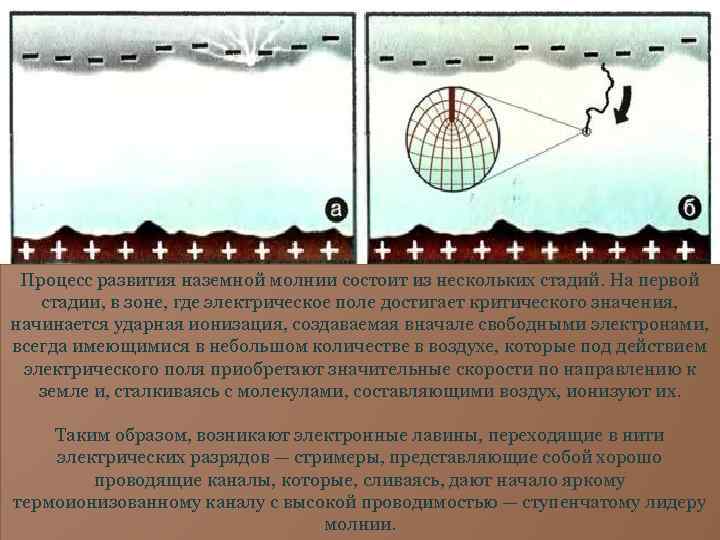

Процесс развития наземной молнии состоит из нескольких стадий. На первой стадии, в зоне, где электрическое поле достигает критического значения, начинается ударная ионизация, создаваемая вначале свободными электронами, всегда имеющимися в небольшом количестве в воздухе, которые под действием электрического поля приобретают значительные скорости по направлению к земле и, сталкиваясь с молекулами, составляющими воздух, ионизуют их. Таким образом, возникают электронные лавины, переходящие в нити электрических разрядов — стримеры, представляющие собой хорошо проводящие каналы, которые, сливаясь, дают начало яркому термоионизованному каналу с высокой проводимостью — ступенчатому лидеру молнии.

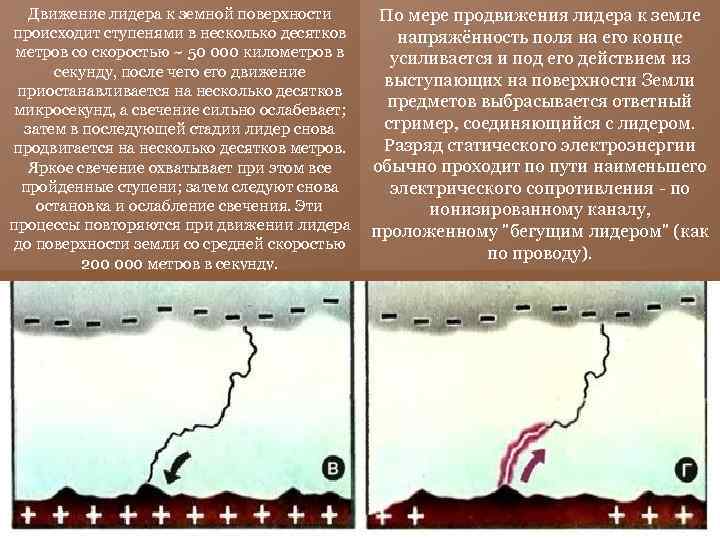

Движение лидера к земной поверхности происходит ступенями в несколько десятков метров со скоростью ~ 50 000 километров в секунду, после чего движение приостанавливается на несколько десятков микросекунд, а свечение сильно ослабевает; затем в последующей стадии лидер снова продвигается на несколько десятков метров. Яркое свечение охватывает при этом все пройденные ступени; затем следуют снова остановка и ослабление свечения. Эти процессы повторяются при движении лидера до поверхности земли со средней скоростью 200 000 метров в секунду. По мере продвижения лидера к земле напряжённость поля на его конце усиливается и под его действием из выступающих на поверхности Земли предметов выбрасывается ответный стример, соединяющийся с лидером. Разряд статического электроэнергии обычно проходит по пути наименьшего электрического сопротивления - по ионизированному каналу, проложенному "бегущим лидером" (как по проводу).
Как только лидер достигает земли или высокого предмета, имеющего статический заряд электроэнергии, с земли в грозовое облако по проложенному ионизированному каналу происходит мгновенный многократный электрический разряд. Его мы видим как единую очень яркую "цельную" молнию, но на расстоянии мы слышим раскаты грома, так как мгновенных последовательных разрядов молнии по одному каналу производится несколько.

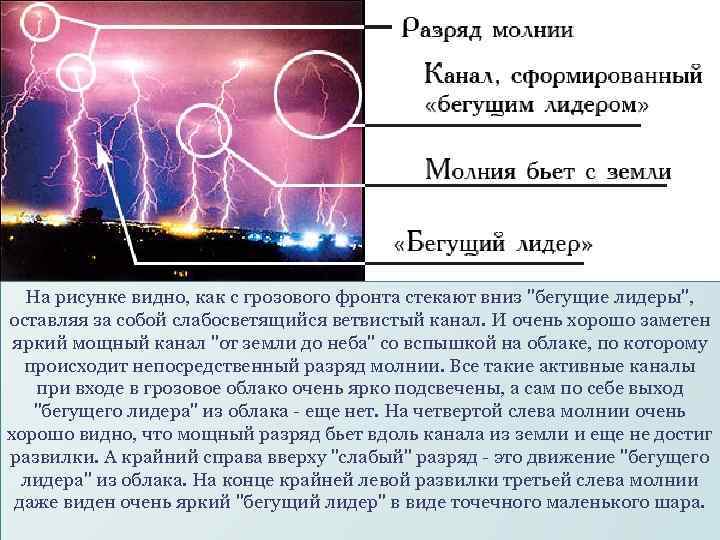

На рисунке видно, как с грозового фронта стекают вниз "бегущие лидеры", оставляя за собой слабосветящийся ветвистый канал. И очень хорошо заметен яркий мощный канал "от земли до неба" со вспышкой на облаке, по которому происходит непосредственный разряд молнии. Все такие активные каналы при входе в грозовое облако очень ярко подсвечены, а сам по себе выход "бегущего лидера" из облака - еще нет. На четвертой слева молнии очень хорошо видно, что мощный разряд бьет вдоль канала из земли и еще не достиг развилки. А крайний справа вверху "слабый" разряд - это движение "бегущего лидера" из облака. На конце крайней левой развилки третьей слева молнии даже виден очень яркий "бегущий лидер" в виде точечного маленького шара.

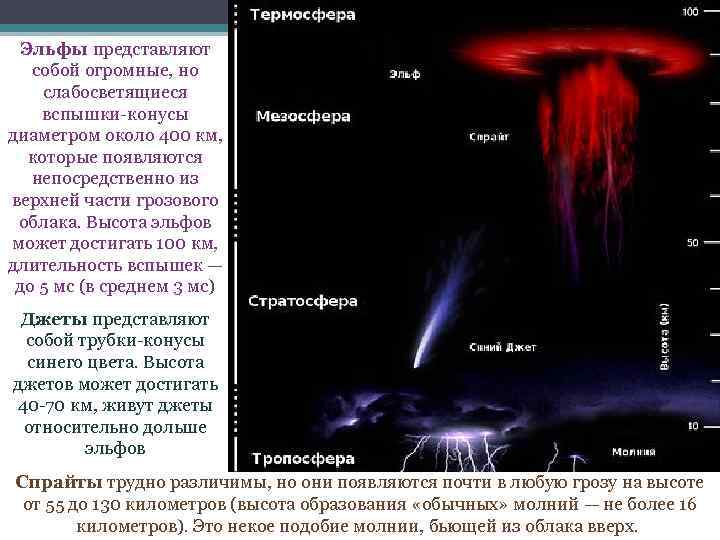

Эльфы представляют собой огромные, но слабосветящиеся вспышки-конусы диаметром около 400 км, которые появляются непосредственно из верхней части грозового облака. Высота эльфов может достигать 100 км, длительность вспышек — до 5 мс (в среднем 3 мс) Джеты представляют собой трубки-конусы синего цвета. Высота джетов может достигать 40 -70 км, живут джеты относительно дольше эльфов Спрайты трудно различимы, но они появляются почти в любую грозу на высоте от 55 до 130 километров (высота образования «обычных» молний — не более 16 километров). Это некое подобие молнии, бьющей из облака вверх.

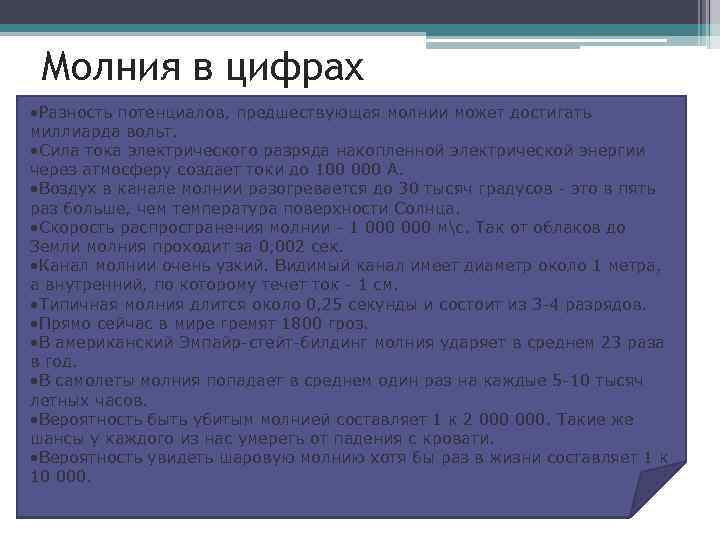

Молния в цифрах • Разность потенциалов, предшествующая молнии может достигать миллиарда вольт. • Сила тока электрического разряда накопленной электрической энергии через атмосферу создает токи до 100 000 А. • Воздух в канале молнии разогревается до 30 тысяч градусов - это в пять раз больше, чем температура поверхности Солнца. • Скорость распространения молнии - 1 000 мс. Так от облаков до Земли молния проходит за 0, 002 сек. • Канал молнии очень узкий. Видимый канал имеет диаметр около 1 метра, а внутренний, по которому течет ток - 1 см. • Типичная молния длится около 0, 25 секунды и состоит из 3 -4 разрядов. • Прямо сейчас в мире гремят 1800 гроз. • В американский Эмпайр-стейт-билдинг молния ударяет в среднем 23 раза в год. • В самолеты молния попадает в среднем один раз на каждые 5 -10 тысяч летных часов. • Вероятность быть убитым молнией составляет 1 к 2 000. Такие же шансы у каждого из нас умереть от падения с кровати. • Вероятность увидеть шаровую молнию хотя бы раз в жизни составляет 1 к 10 000.
Спасибо за внимание
