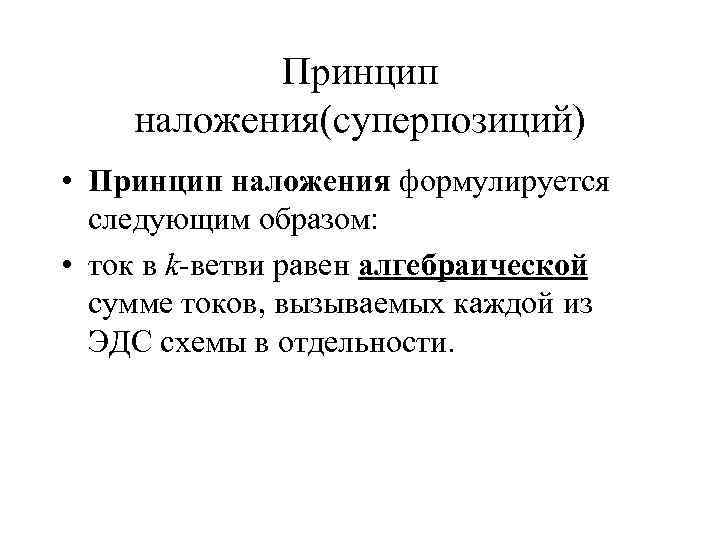

Принцип наложения(суперпозиций) • Принцип наложения формулируется следующим образом: • ток в k-ветви равен алгебраической сумме токов, вызываемых каждой из ЭДС схемы в отдельности.

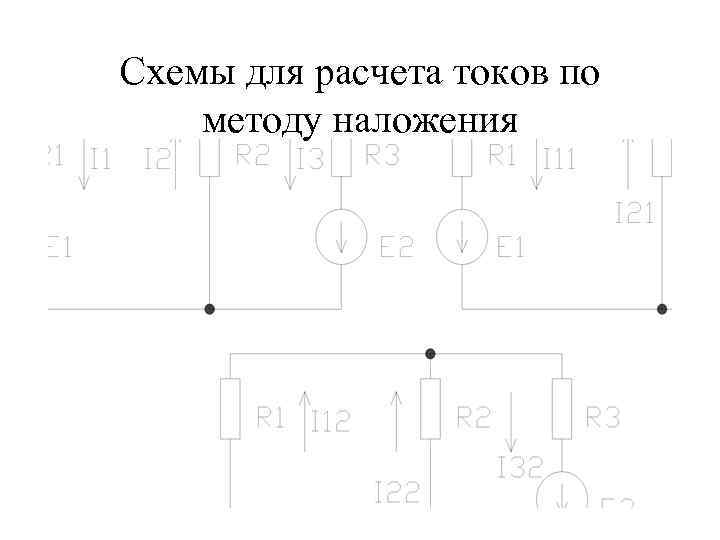

Схемы для расчета токов по методу наложения

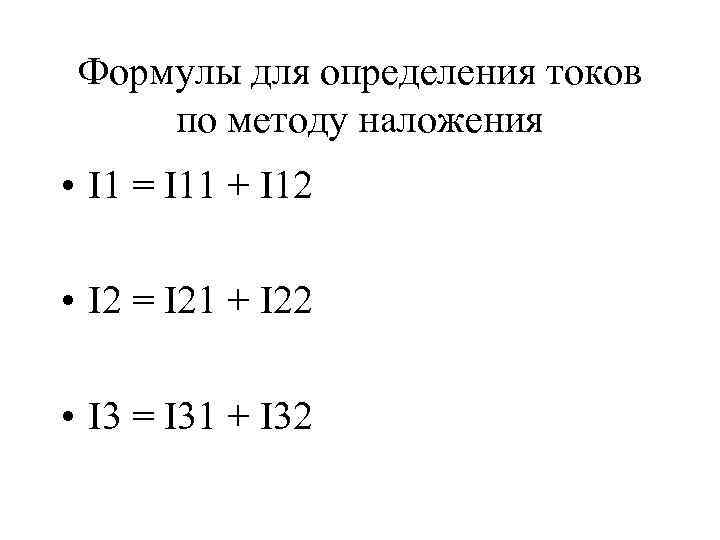

Формулы для определения токов по методу наложения • I 1 = I 11 + I 12 • I 2 = I 21 + I 22 • I 3 = I 31 + I 32
Метод эквивалентного генератора • В сложных цепях часто интересуются током, напряжением только одной ветви. • В этих случаях выделяют ветвь, присоединенную к сложной цепи в двух точках (двумя зажимами).
Двухполюсники • Часть электрической цепи произвольной конфигурации с двумя выделенными зажимами, именуемыми полюсами, называется двухполюсником. • Двухполюсники, содержащие источники электрической энергии, называются активными • Двухполюсники, не содержащие источников электрической энергии, - пассивными.

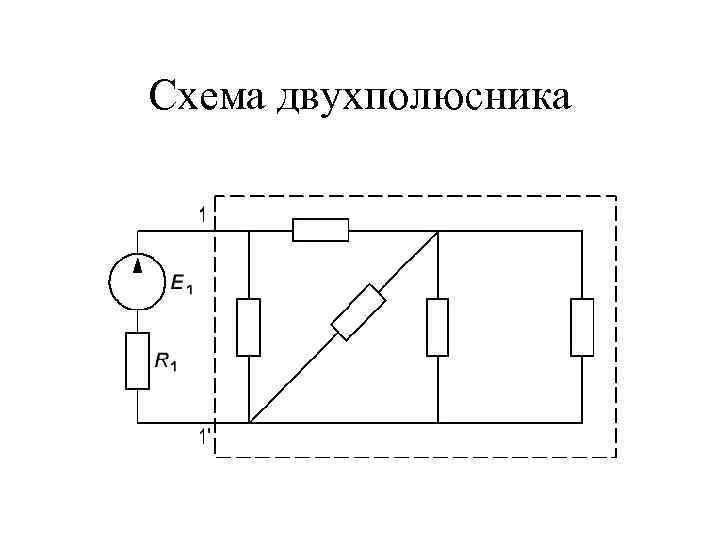

Схема двухполюсника
Последовательность расчетов по методу эквивалентного генератора • Отсоединяют ветвь 1 -1’. • Рассчитывают разность потенциалов на зажимах. • Рассчитывают внутреннее сопротивление двухполюсника, закоротив все эдс двухполюсника. • Рассчитывают ток в ветви 1 -1’ , используя закон Ома для участка цепи.

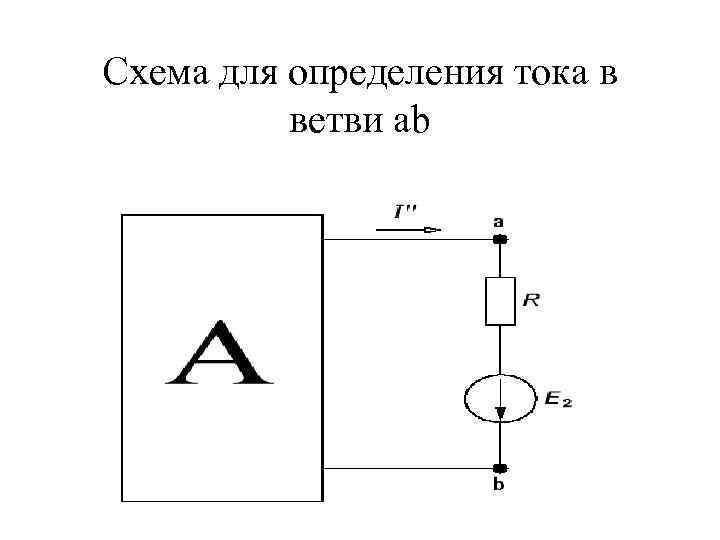

Схема для определения тока в ветви ab

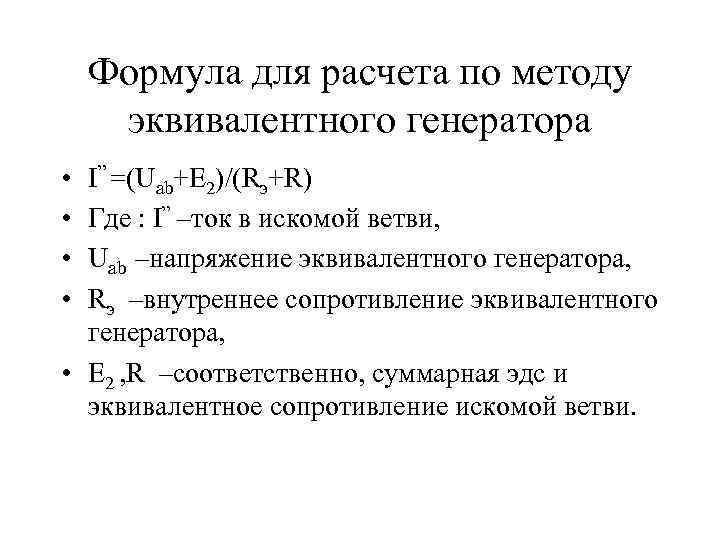

Формула для расчета по методу эквивалентного генератора • • I” =(Uab+E 2)/(Rэ+R) Где : I” –ток в искомой ветви, Uab –напряжение эквивалентного генератора, Rэ –внутреннее сопротивление эквивалентного генератора, • E 2 , R –соответственно, суммарная эдс и эквивалентное сопротивление искомой ветви.

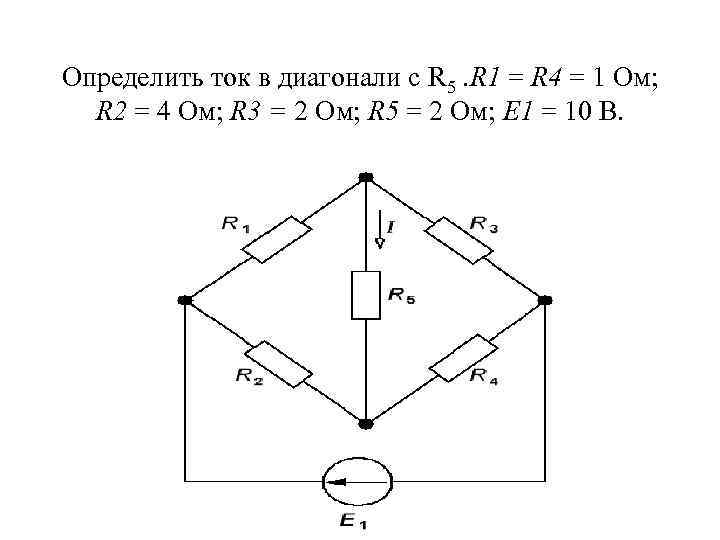

Определить ток в диагонали с R 5. R 1 = R 4 = 1 Ом; R 2 = 4 Ом; R 3 = 2 Ом; R 5 = 2 Ом; Е 1 = 10 В.
Схемы для расчета по методу ЭГ

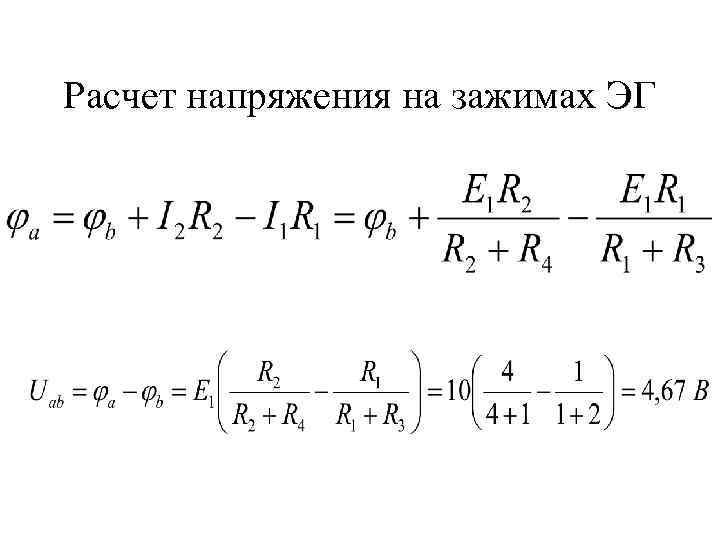

Расчет напряжения на зажимах ЭГ

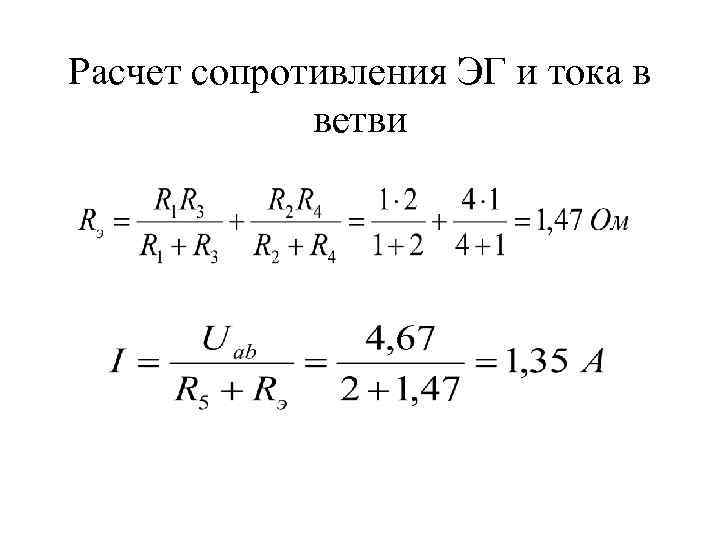

Расчет сопротивления ЭГ и тока в ветви

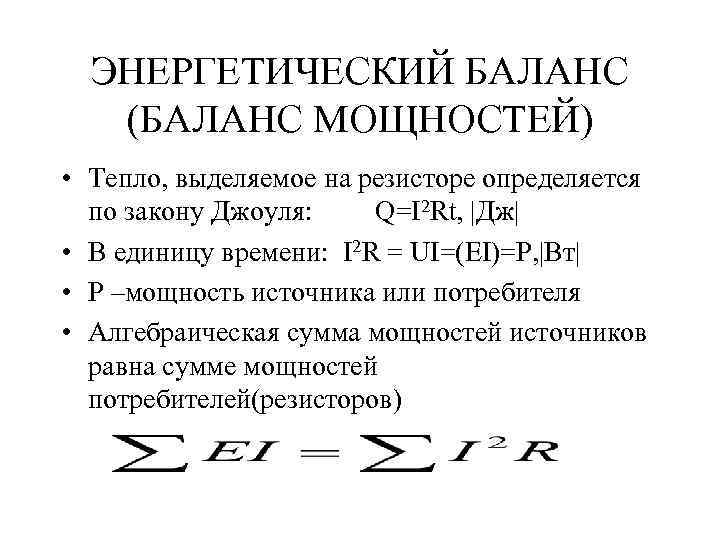

ЭНЕРГЕТИЧЕСКИЙ БАЛАНС (БАЛАНС МОЩНОСТЕЙ) • Тепло, выделяемое на резисторе определяется по закону Джоуля: Q=I 2 Rt, |Дж| • В единицу времени: I 2 R = UI=(EI)=Р, |Вт| • Р –мощность источника или потребителя • Алгебраическая сумма мощностей источников равна сумме мощностей потребителей(резисторов)
