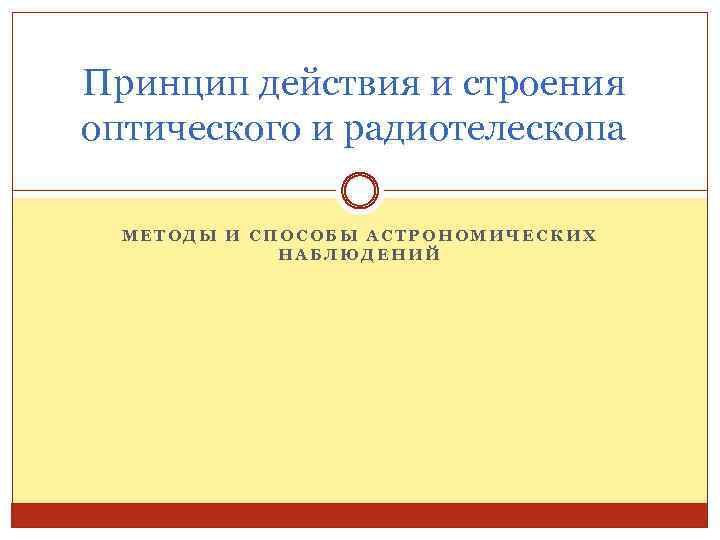

Принцип действия и строения оптического и радиотелескопа МЕТОДЫ И СПОСОБЫ АСТРОНОМИЧЕСКИХ НАБЛЮДЕНИЙ Принцип действия и строения оптического и радиотелескопа МЕТОДЫ И СПОСОБЫ АСТРОНОМИЧЕСКИХ НАБЛЮДЕНИЙ

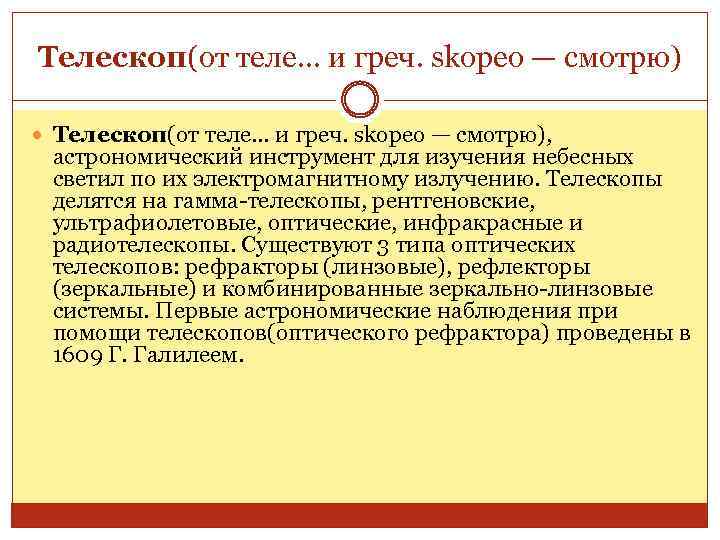

Телескоп(от теле. . . и греч. skopeo — смотрю) Телескоп(от теле. . . и Телескоп(от теле. . . и греч. skopeo — смотрю) Телескоп(от теле. . . и греч. skopeo — смотрю), астрономический инструмент для изучения небесных светил по их электромагнитному излучению. Телескопы делятся на гамма-телескопы, рентгеновские, ультрафиолетовые, оптические, инфракрасные и радиотелескопы. Существуют 3 типа оптических телескопов: рефракторы (линзовые), рефлекторы (зеркальные) и комбинированные зеркально-линзовые системы. Первые астрономические наблюдения при помощи телескопов(оптического рефрактора) проведены в 1609 Г. Галилеем.

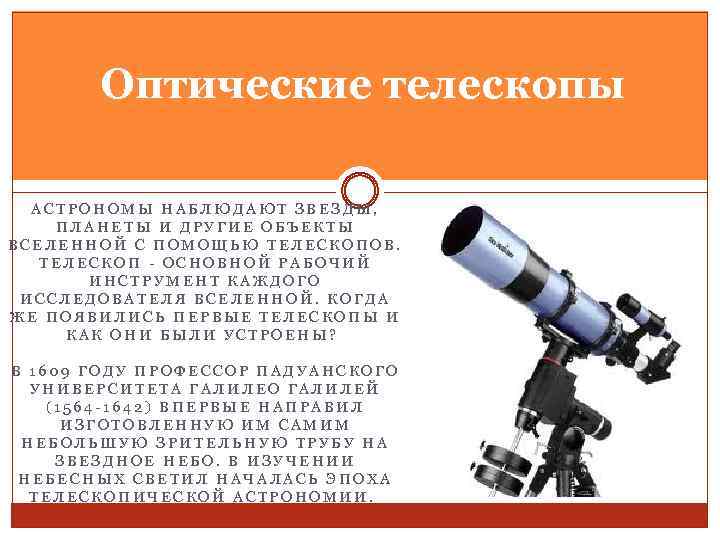

Оптические телескопы АСТРОНОМЫ НАБЛЮДАЮТ ЗВЕЗДЫ, ПЛАНЕТЫ И ДРУГИЕ ОБЪЕКТЫ ВСЕЛЕННОЙ С ПОМОЩЬЮ ТЕЛЕСКОПОВ. ТЕЛЕСКОП Оптические телескопы АСТРОНОМЫ НАБЛЮДАЮТ ЗВЕЗДЫ, ПЛАНЕТЫ И ДРУГИЕ ОБЪЕКТЫ ВСЕЛЕННОЙ С ПОМОЩЬЮ ТЕЛЕСКОПОВ. ТЕЛЕСКОП - ОСНОВНОЙ РАБОЧИЙ ИНСТРУМЕНТ КАЖДОГО ИССЛЕДОВАТЕЛЯ ВСЕЛЕННОЙ. КОГДА ЖЕ ПОЯВИЛИСЬ ПЕРВЫЕ ТЕЛЕСКОПЫ И КАК ОНИ БЫЛИ УСТРОЕНЫ? В 1609 ГОДУ ПРОФЕССОР ПАДУАНСКОГО УНИВЕРСИТЕТА ГАЛИЛЕО ГАЛИЛЕЙ (1564 -1642) ВПЕРВЫЕ НАПРАВИЛ ИЗГОТОВЛЕННУЮ ИМ САМИМ НЕБОЛЬШУЮ ЗРИТЕЛЬНУЮ ТРУБУ НА ЗВЕЗДНОЕ НЕБО. В ИЗУЧЕНИИ НЕБЕСНЫХ СВЕТИЛ НАЧАЛАСЬ ЭПОХА ТЕЛЕСКОПИЧЕСКОЙ АСТРОНОМИИ.

Принцип работы оптического телескопа… основан на свойствах выпуклой линзы или вогнутого зеркала, выполняющих в Принцип работы оптического телескопа… основан на свойствах выпуклой линзы или вогнутого зеркала, выполняющих в телескопе роль объектива, собирать в фокус параллельные лучи света, приходящие к нам от различных небесных источников, и создавать в фокальной плоскости их изображения. Астрономнаблюдатель, рассматривающий в окуляр изображение космического объекта, видит его увеличенным. При этом под увеличением телескопа понимают отношение видимых угловых размеров объекта при наблюдении в телескоп и без него. Увеличение телескопа равно отношению фокусного расстояния объектива к фокусному расстоянию окуляра.

Телескоп Галилео Галилея Но телескоп Галилея имел существенный недостаток: У первого телескопа Галилея… объективом Телескоп Галилео Галилея Но телескоп Галилея имел существенный недостаток: У первого телескопа Галилея… объективом служила плосковыпуклая у него было очень малое поле линза диаметром 4 см с фокусным расстоянием 50 см. Роль окуляра выполняла плоско-вогнутая линза размером поменьше. Такая комбинация оптических стекол давала трехкратное увеличение. Затем Галилей сконструировал более совершенный телескоп с объективом 5, 8 см в диаметре и фокусным расстоянием 165 см. Он увеличивал изображения Луны и планет в 33 раза. С его помощью ученый сделал свои замечательные астрономические открытия: гор на Луне, спутников Юпитера, фаз Венеры, пятен на Солнце и множества слабых звезд. . . зрения, то есть в трубу был виден совсем крохотный кружочек неба. Поэтому, наводить инструмент на какое-нибудь небесное светило, и наблюдать его было совсем непросто.

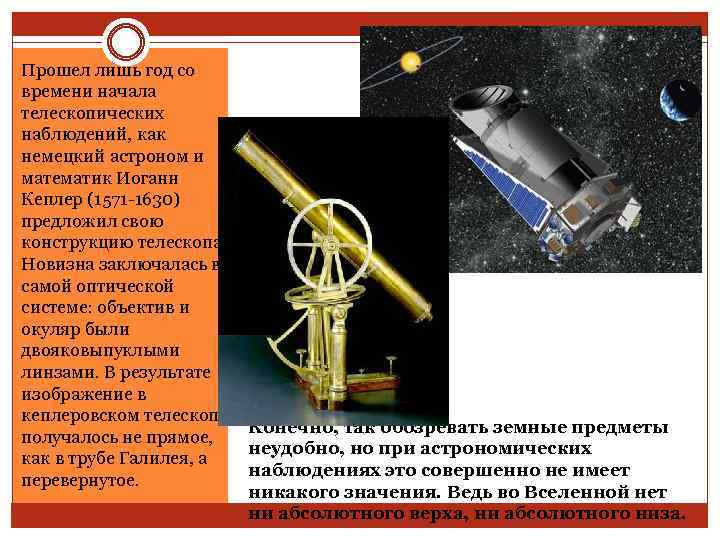

Прошел лишь год со времени начала телескопических наблюдений, как немецкий астроном и математик Иоганн Прошел лишь год со времени начала телескопических наблюдений, как немецкий астроном и математик Иоганн Кеплер (1571 -1630) предложил свою конструкцию телескопа. Новизна заключалась в самой оптической системе: объектив и окуляр были двояковыпуклыми линзами. В результате изображение в кеплеровском телескопе Конечно, так обозревать земные предметы получалось не прямое, неудобно, но при астрономических как в трубе Галилея, а наблюдениях это совершенно не имеет перевернутое. никакого значения. Ведь во Вселенной нет ни абсолютного верха, ни абсолютного низа.

Телескоп Кеплера ОКАЗАЛСЯ НАМНОГО ЛУЧШЕ ОПТИЧЕСКИХ ПЕРВЕНЦЕВ ГАЛИЛЕЯ: ОН ОБЛАДАЛ БОЛЬШИМ ПОЛЕМ ЗРЕНИЯ И Телескоп Кеплера ОКАЗАЛСЯ НАМНОГО ЛУЧШЕ ОПТИЧЕСКИХ ПЕРВЕНЦЕВ ГАЛИЛЕЯ: ОН ОБЛАДАЛ БОЛЬШИМ ПОЛЕМ ЗРЕНИЯ И БЫЛ УДОБЕН В РАБОТЕ. ЭТИ ВАЖНЫЕ ДОСТОИНСТВА НОВОГО ИНСТРУМЕНТА ОДНОЗНАЧНО ОПРЕДЕЛИЛИ ЕГО СУДЬБУ: В ДАЛЬНЕЙШЕМ ЛИНЗОВЫЕ ТЕЛЕСКОПЫ СТАЛИ КОНСТРУИРОВАТЬ ИСКЛЮЧИТЕЛЬНО ПО СХЕМЕ КЕПЛЕРА. А ОПТИЧЕСКАЯ СИСТЕМА ГАЛИЛЕЕВСКОГО ТЕЛЕСКОПА СОХРАНИЛАСЬ ЛИШЬ В УСТРОЙСТВЕ ТЕАТРАЛЬНОГО БИНОКЛЯ.

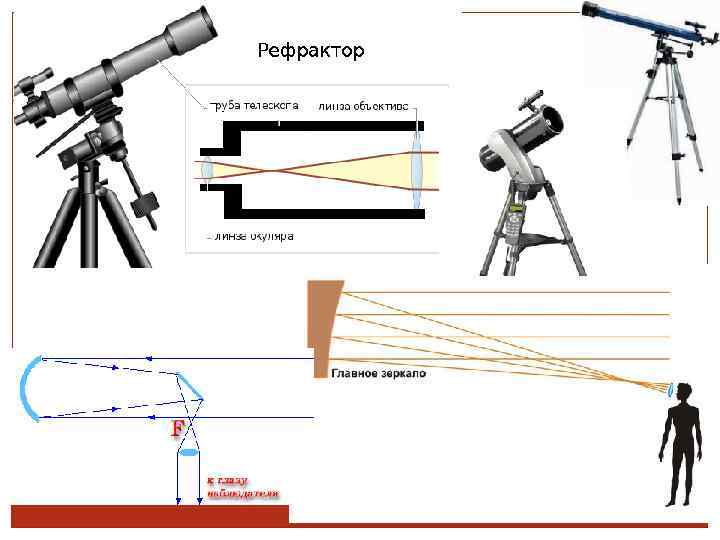

Таким образом, различают два основных типа телескопов: ЛИНЗОВЫЕ ТЕЛЕСКОПЫ-РЕФРАКТОРЫ, У КОТОРЫХ ЛУЧИ СВЕТА, ПРОХОДЯ Таким образом, различают два основных типа телескопов: ЛИНЗОВЫЕ ТЕЛЕСКОПЫ-РЕФРАКТОРЫ, У КОТОРЫХ ЛУЧИ СВЕТА, ПРОХОДЯ ЧЕРЕЗ ОБЪЕКТИВ, ПРЕЛОМЛЯЮТСЯ, И ЗЕРКАЛЬНЫЕ (ОТРАЖАТЕЛЬНЫЕ) ТЕЛЕСКОПЫРЕФЛЕКТОРЫ. ЗЕРКАЛЬНЫЕ ТЕЛЕСКОПЫ СО ВРЕМЕНЕМ СТАЛИ ИСПОЛЬЗОВАТЬСЯ ДЛЯ НАБЛЮДЕНИЙ ОЧЕНЬ ДАЛЕКИХ И СЛАБОСВЕТЯЩИХСЯ ОБЪЕКТОВ. ЧЕЛОВЕЧЕСКИЙ ГЛАЗ СПОСОБЕН РАЗЛИЧАТЬ В ОТДЕЛЬНОСТИ ДВЕ ЧАСТИ НАБЛЮДАЕМОГО ПРЕДМЕТА ТОЛЬКО В ТОМ СЛУЧАЕ, ЕСЛИ УГЛОВОЕ РАССТОЯНИЕ МЕЖДУ НИМИ НЕ МЕНЬШЕ ОДНОЙ-ДВУХ МИНУТ ДУГИ. ТАК, НА ЛУНЕ НЕВООРУЖЕННЫМ ГЛАЗОМ МОЖНО РАССМОТРЕТЬ ДЕТАЛИ РЕЛЬЕФА, РАЗМЕР КОТОРЫХ ПРЕВЫШАЕТ 150 -200 КМ. НА СОЛНЕЧНОМ ДИСКЕ, КОГДА СВЕТИЛО КЛОНИТСЯ К ЗАКАТУ И ЕГО СВЕТ ОСЛАБЛЕН ПОГЛОЩАЮЩИМ ЭФФЕКТОМ ЗЕМНОЙ АТМОСФЕРЫ, БЫВАЮТ ВИДНЫ ПЯТНА ПОПЕРЕЧНИКОМ 50 -100 ТЫС. КМ. НИКАКИХ ДРУГИХ ПОДРОБНОСТЕЙ НЕВООРУЖЕННЫЙ ГЛАЗ РАССМОТРЕТЬ НЕ В СИЛАХ. И ТОЛЬКО БЛАГОДАРЯ ТЕЛЕСКОПУ, КОТОРЫЙ УВЕЛИЧИВАЕТ УГОЛ ЗРЕНИЯ, МОЖНО "ПРИБЛИЖАТЬ" К СЕБЕ ДАЛЕКИЕ НЕБЕСНЫЕ ОБЪЕКТЫ - НАБЛЮДАТЬ ИХ КАК БЫ РЯДОМ.

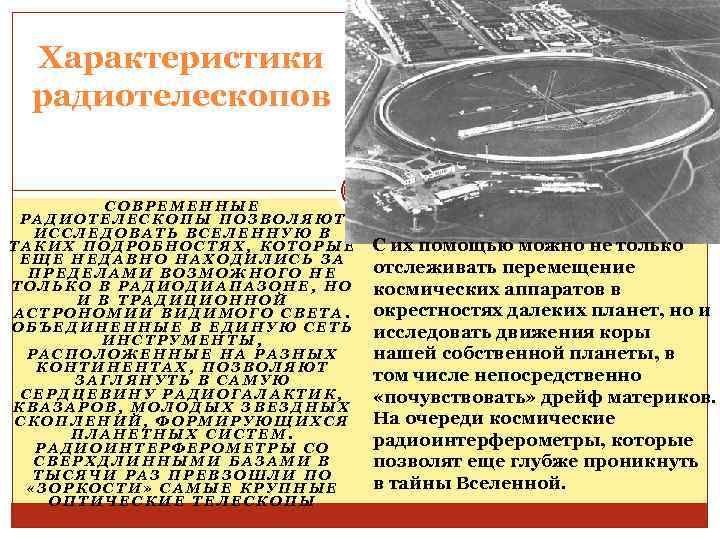

Характеристики радиотелескопов СОВРЕМЕННЫЕ РАДИОТЕЛЕСКОПЫ ПОЗВОЛЯЮТ ИССЛЕДОВАТЬ ВСЕЛЕННУЮ В ТАКИХ ПОДРОБНОСТЯХ, КОТОРЫЕ ЕЩЕ НЕДАВНО НАХОДИЛИСЬ Характеристики радиотелескопов СОВРЕМЕННЫЕ РАДИОТЕЛЕСКОПЫ ПОЗВОЛЯЮТ ИССЛЕДОВАТЬ ВСЕЛЕННУЮ В ТАКИХ ПОДРОБНОСТЯХ, КОТОРЫЕ ЕЩЕ НЕДАВНО НАХОДИЛИСЬ ЗА ПРЕДЕЛАМИ ВОЗМОЖНОГО НЕ ТОЛЬКО В РАДИОДИАПАЗОНЕ, НО И В ТРАДИЦИОННОЙ АСТРОНОМИИ ВИДИМОГО СВЕТА. ОБЪЕДИНЕННЫЕ В ЕДИНУЮ СЕТЬ ИНСТРУМЕНТЫ, РАСПОЛОЖЕННЫЕ НА РАЗНЫХ КОНТИНЕНТАХ, ПОЗВОЛЯЮТ ЗАГЛЯНУТЬ В САМУЮ СЕРДЦЕВИНУ РАДИОГАЛАКТИК, КВАЗАРОВ, МОЛОДЫХ ЗВЕЗДНЫХ СКОПЛЕНИЙ, ФОРМИРУЮЩИХСЯ ПЛАНЕТНЫХ СИСТЕМ. РАДИОИНТЕРФЕРОМЕТРЫ СО СВЕРХДЛИННЫМИ БАЗАМИ В ТЫСЯЧИ РАЗ ПРЕВЗОШЛИ ПО «ЗОРКОСТИ» САМЫЕ КРУПНЫЕ ОПТИЧЕСКИЕ ТЕЛЕСКОПЫ С их помощью можно не только отслеживать перемещение космических аппаратов в окрестностях далеких планет, но и исследовать движения коры нашей собственной планеты, в том числе непосредственно «почувствовать» дрейф материков. На очереди космические радиоинтерферометры, которые позволят еще глубже проникнуть в тайны Вселенной.

 Земная атмосфера прозрачна не для всех видов электромагнитного излучения, приходящего из космоса. В Земная атмосфера прозрачна не для всех видов электромагнитного излучения, приходящего из космоса. В ней есть только два широких «окна прозрачности» . Центр одного из них приходится на оптическую область, в которой лежит максимум излучения Солнца. Именно к нему в результате эволюции адаптировался по чувствительности человеческий глаз, который воспринимает световые волны с длиной от 350 до 700 нанометров. (На самом деле это окно прозрачности даже немного шире — примерно от 300 до 1 000 нм, то есть захватывает ближний ультрафиолетовый и инфракрасный диапазоны). Однако радужная полоска видимого света — лишь малая доля богатства «красок» Вселенной. Во второй половине XX века астрономия стала поистине всеволновой. Достижения техники позволили астрономам вести наблюдения в новых диапазонах спектра. С коротковолновой стороны от видимого света лежат ультрафиолетовый, рентгеновский и гамма-диапазоны По другую сторону располагаются инфракрасный, субмиллиметровый и радиодиапазон. Для каждого из этих диапазонов есть астрономические объекты, которые именно в нем проявляют себя наиболее рельефно, хотя в оптическом излучении они, может быть, и не представляют собой ничего выдающегося, так что астрономы до недавнего времени их просто не замечали.

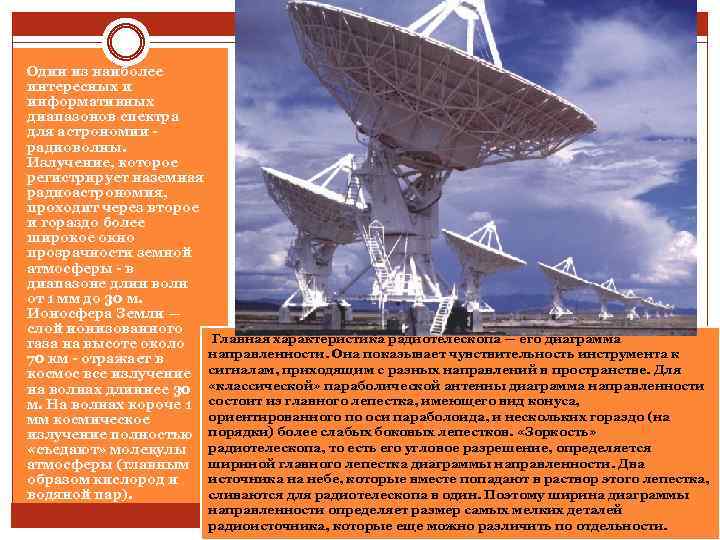

Один из наиболее интересных и информативных диапазонов спектра для астрономии - радиоволны. Излучение, которое Один из наиболее интересных и информативных диапазонов спектра для астрономии - радиоволны. Излучение, которое регистрирует наземная радиоастрономия, проходит через второе и гораздо более широкое окно прозрачности земной атмосферы - в диапазоне длин волн от 1 мм до 30 м. Ионосфера Земли — слой ионизованного газа на высоте около Главная характеристика радиотелескопа — его диаграмма направленности. Она показывает чувствительность инструмента к 70 км - отражает в космос все излучение сигналам, приходящим с разных направлений в пространстве. Для на волнах длиннее 30 «классической» параболической антенны диаграмма направленности м. На волнах короче 1 состоит из главного лепестка, имеющего вид конуса, ориентированного по оси параболоида, и нескольких гораздо (на мм космическое излучение полностью порядки) более слабых боковых лепестков. «Зоркость» «съедают» молекулы радиотелескопа, то есть его угловое разрешение, определяется атмосферы (главным шириной главного лепестка диаграммы направленности. Два источника на небе, которые вместе попадают в раствор этого лепестка, образом кислород и сливаются для радиотелескопа в один. Поэтому ширина диаграммы водяной пар). направленности определяет размер самых мелких деталей радиоисточника, которые еще можно различить по отдельности.

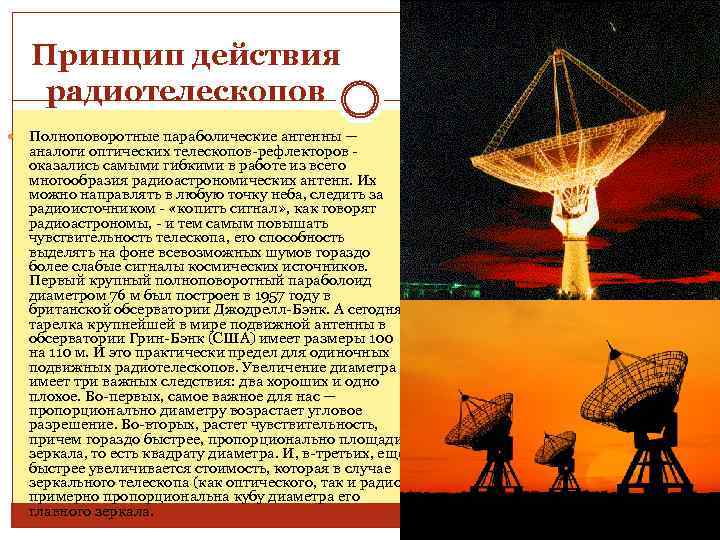

Принцип действия радиотелескопов Полноповоротные параболические антенны — аналоги оптических телескопов-рефлекторов - оказались самыми гибкими Принцип действия радиотелескопов Полноповоротные параболические антенны — аналоги оптических телескопов-рефлекторов - оказались самыми гибкими в работе из всего многообразия радиоастрономических антенн. Их можно направлять в любую точку неба, следить за радиоисточником - «копить сигнал» , как говорят радиоастрономы, - и тем самым повышать чувствительность телескопа, его способность выделять на фоне всевозможных шумов гораздо более слабые сигналы космических источников. Первый крупный полноповоротный параболоид диаметром 76 м был построен в 1957 году в британской обсерватории Джодрелл-Бэнк. А сегодня тарелка крупнейшей в мире подвижной антенны в обсерватории Грин-Бэнк (США) имеет размеры 100 на 110 м. И это практически предел для одиночных подвижных радиотелескопов. Увеличение диаметра имеет три важных следствия: два хороших и одно плохое. Во-первых, самое важное для нас — пропорционально диаметру возрастает угловое разрешение. Во-вторых, растет чувствительность, причем гораздо быстрее, пропорционально площади зеркала, то есть квадрату диаметра. И, в-третьих, еще быстрее увеличивается стоимость, которая в случае зеркального телескопа (как оптического, так и радио) примерно пропорциональна кубу диаметра его главного зеркала.

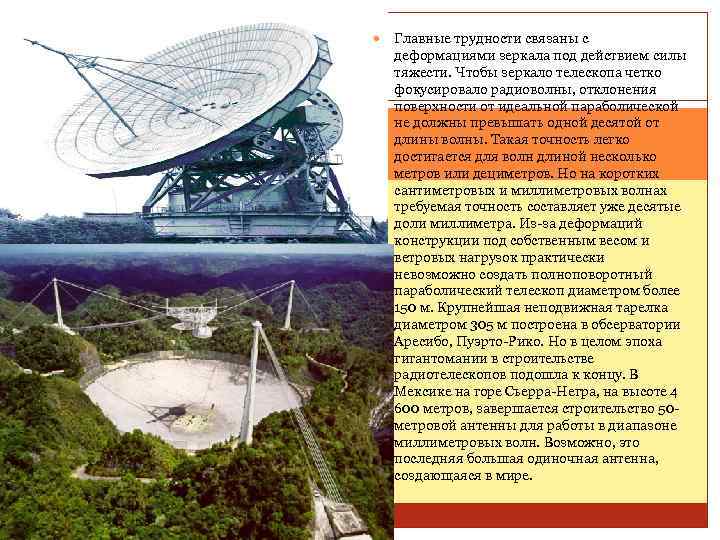

 Главные трудности связаны с деформациями зеркала под действием силы тяжести. Чтобы зеркало телескопа Главные трудности связаны с деформациями зеркала под действием силы тяжести. Чтобы зеркало телескопа четко фокусировало радиоволны, отклонения поверхности от идеальной параболической не должны превышать одной десятой от длины волны. Такая точность легко достигается для волн длиной несколько метров или дециметров. Но на коротких сантиметровых и миллиметровых волнах требуемая точность составляет уже десятые доли миллиметра. Из-за деформаций конструкции под собственным весом и ветровых нагрузок практически невозможно создать полноповоротный параболический телескоп диаметром более 150 м. Крупнейшая неподвижная тарелка диаметром 305 м построена в обсерватории Аресибо, Пуэрто-Рико. Но в целом эпоха гигантомании в строительстве радиотелескопов подошла к концу. В Мексике на горе Сьерра-Негра, на высоте 4 600 метров, завершается строительство 50 метровой антенны для работы в диапазоне миллиметровых волн. Возможно, это последняя большая одиночная антенна, создающаяся в мире.

Для того чтобы разглядеть детали строения радиоисточников, нужны другие подходы, в которых нам и Для того чтобы разглядеть детали строения радиоисточников, нужны другие подходы, в которых нам и предстоит разобраться. Радиоволны, испускаемые наблюдаемым объектом, распространяются в пространстве, порождая периодические изменения электрического и магнитного поля. Параболическая антенна собирает упавшие на нее радиоволны в одной точке - фокусе. Когда через одну точку проходит несколько электромагнитных волн, они интерферируют, то есть их поля складываются. Если волны приходят в фазе - они усиливают друга, в противофазе - ослабляют, вплоть до полного нуля. Особенность параболического зеркала как раз в том, что все волны от одного источника приходят в фокус в одной фазе и усиливают друга максимально возможным образом! На этой идее основано функционирование всех зеркальных телескопов.

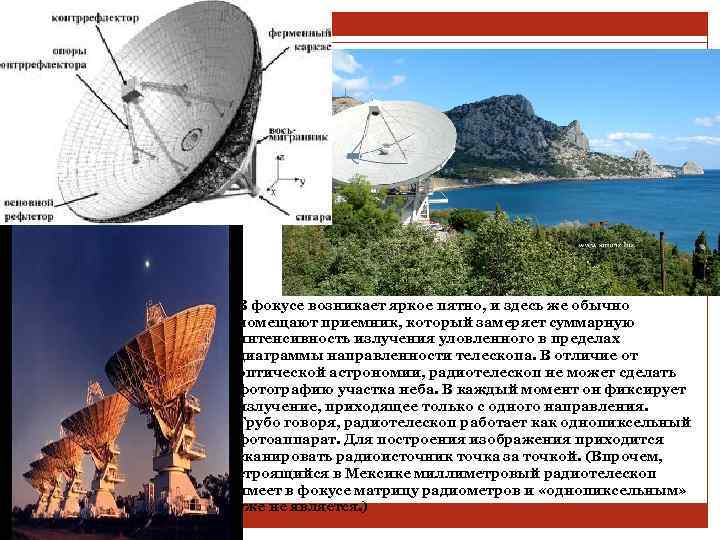

В фокусе возникает яркое пятно, и здесь же обычно помещают приемник, который замеряет суммарную В фокусе возникает яркое пятно, и здесь же обычно помещают приемник, который замеряет суммарную интенсивность излучения уловленного в пределах диаграммы направленности телескопа. В отличие от оптической астрономии, радиотелескоп не может сделать фотографию участка неба. В каждый момент он фиксирует излучение, приходящее только с одного направления. Грубо говоря, радиотелескоп работает как однопиксельный фотоаппарат. Для построения изображения приходится сканировать радиоисточник точка за точкой. (Впрочем, строящийся в Мексике миллиметровый радиотелескоп имеет в фокусе матрицу радиометров и «однопиксельным» уже не является. )
