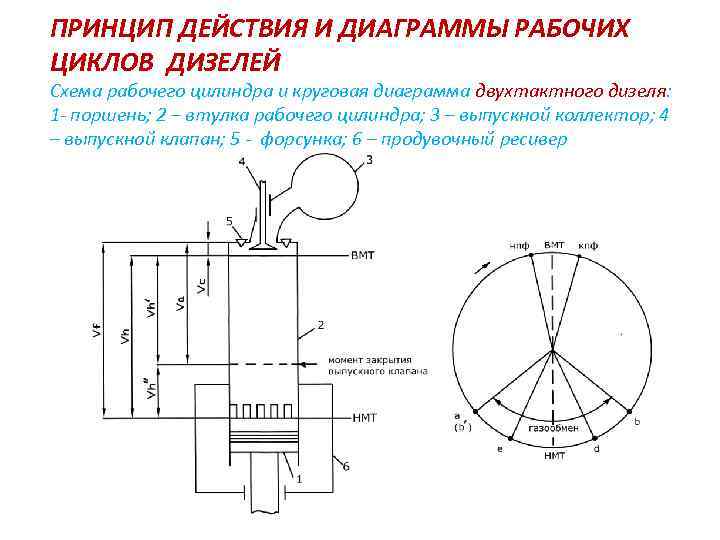

ПРИНЦИП ДЕЙСТВИЯ И ДИАГРАММЫ РАБОЧИХ ЦИКЛОВ ДИЗЕЛЕЙ Схема рабочего цилиндра и круговая диаграмма двухтактного дизеля: 1 - поршень; 2 – втулка рабочего цилиндра; 3 – выпускной коллектор; 4 – выпускной клапан; 5 - форсунка; 6 – продувочный ресивер

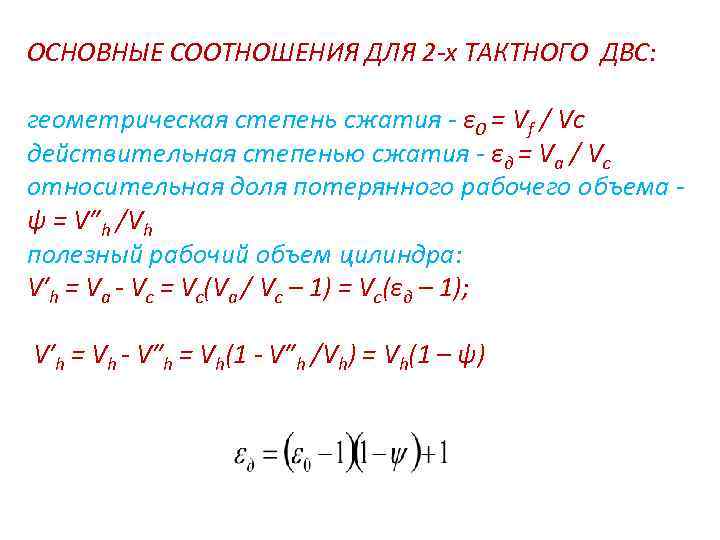

ОСНОВНЫЕ СООТНОШЕНИЯ ДЛЯ 2 -х ТАКТНОГО ДВС: геометрическая степень сжатия - ε 0 = Vf / Vc действительная степенью сжатия - εд = Va / Vc относительная доля потерянного рабочего объема ψ = V″h /Vh полезный рабочий объем цилиндра: V′h = Va - Vc = Vc(Va / Vc – 1) = Vc(εд – 1); V′h = Vh - V″h = Vh(1 - V″h /Vh) = Vh(1 – ψ)
Изменение давления в цилиндре двухтактного дизеля (индикаторная диаграмма)
Схема рабочего цилиндра и круговая диаграмма четырехтактного дизеля: 1 - поршень; 2 – втулка рабочего цилиндра; 3 – выпускной коллектор; 4 – выпускной клапан; 5 - форсунка; 6 – впускной клапан; 7 - продувочный ресивер
ОСНОВНЫЕ СООТНОШЕНИЯ ДЛЯ 4 -х ТАКТНОГО ДВС: геометрическая степень сжатия ε 0 = Vf / Vс, или: ε 0 = Vaн / Vc расчетная степенью сжатия равна геометрической: относительная доля потерянного рабочего объема – ψ = 0 Vh = Vaн - Vc = Vc(Vaн / Vc – 1) = Vc(ε – 1);
Изменение давления в цилиндре четырехтактного дизеля (индикаторная диаграмма)
