Принцип действия АВР рассмотренный на примере двухтрансформаторной ПС

Принцип действия АВР, рассмотренный на примере двухтрансформаторной ПС с одним рабочим и резервным трансформатором. Выполнил студент гр. АУС-1 -09 Сафин Рифкат. Казань 2013

Алгоритм работы АВР. 1. Рассмотрим случай отключения выключателя Q 1. G 2 G 1 B A При отключение по любой причине выключате. Q 4 Q 2 TV 2 ля Q 1 трансформатора Т 1 его вспомогательный T 2 T 1 контакт SQ 1, 2 разрывает цепь обмотки промежу. TV 1 точного реле KL 1 в результате якорь реле KL 1, Q 3 Q 1 C подтянутый при включенном выключателе, при снятие напряжения отпадает с некоторой выдержкой времени и размыкает контакт. Второй вспомогательный контакт SQ 1, 3 выключателя Q 1, замкнувшись при отключение Q 1, подает “+”, через еще замкнутый контакт KL 1, на обмотку промежуточного реле KL 2, которая своими контактами производит включение выключателей Q 3 и Q 4 резервного трансформатора. По истечению установленной выдержки времени реле KL 1 размыкает контакты и разрывает цепь обмотки KL 2. Если резервный трансформатор будет включен действием АВР повторного действия не произойдет. Реле KL 1 вновь замкнет свои контакты и подготовит схему АВР к новому действию лишь после того как будет восстановлена нормальная схема питания подстанции и включения выключателя Q 1.

Алгоритм действия АВР при отключение выключателя Q 1. KL 1 SX 2 SQ 1. 2 A B KL 1. 1 SQ 1. 3 KL 1. 2 KV 1 KV 2 KV 3 Q 2 KT 1 KL 3 SX 1 KT 1. 1 Q 1 YAT 2 on KL 3. 1 KH 2 SQ 2. 1 YAT 1 on KL 3. 2 KH 1 SQ 1. 1 SQ 2. 2 YAC 3 on KL 2. 1 KH 3 SQ 3 YAC 4 on KL 2. 2 KH 4 SQ 4 G 2 G 1 KL 2 На включение Q 3 и Q 4 T 2 Q 4 TV 2 TV 1 C Q 3

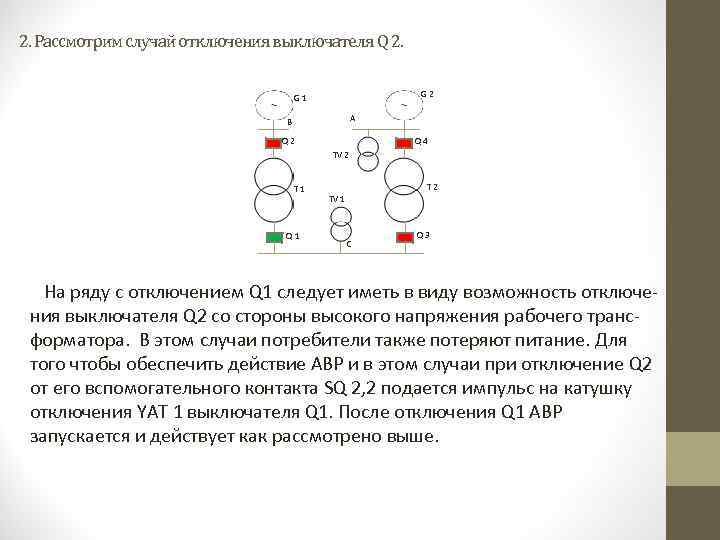

2. Рассмотрим случай отключения выключателя Q 2. G 2 G 1 A B Q 4 Q 2 TV 2 T 1 Q 1 T 2 TV 1 C Q 3 На ряду с отключением Q 1 следует иметь в виду возможность отключения выключателя Q 2 со стороны высокого напряжения рабочего трансформатора. В этом случаи потребители также потеряют питание. Для того чтобы обеспечить действие АВР и в этом случаи при отключение Q 2 от его вспомогательного контакта SQ 2, 2 подается импульс на катушку отключения YAT 1 выключателя Q 1. После отключения Q 1 АВР запускается и действует как рассмотрено выше.

Алгоритм действия АВР при отключение выключателя Q 2. G 2 G 1 A B KL 1 SX 2 SQ 1. 2 KL 1. 1 KV 2 KV 1 KV 3 KL 3 YAT 2 KH 2 SQ 2. 1 YAT 1 KL 3. 2 KH 1 SQ 1. 1 SQ 2. 2 KL 2. 1 on KH 3 KH 4 На отключение Q 2 YAC 3 SQ 3 on KL 2. 2 Q 1 KT 1 SX 1 KT 1. 1 KL 3. 1 T 1 KL 2 SQ 1. 3 KL 1. 2 Q 2 SQ 4 YAC 4 На включение Q 3 и Q 4 TV 2 TV 1 C T 2 Q 3

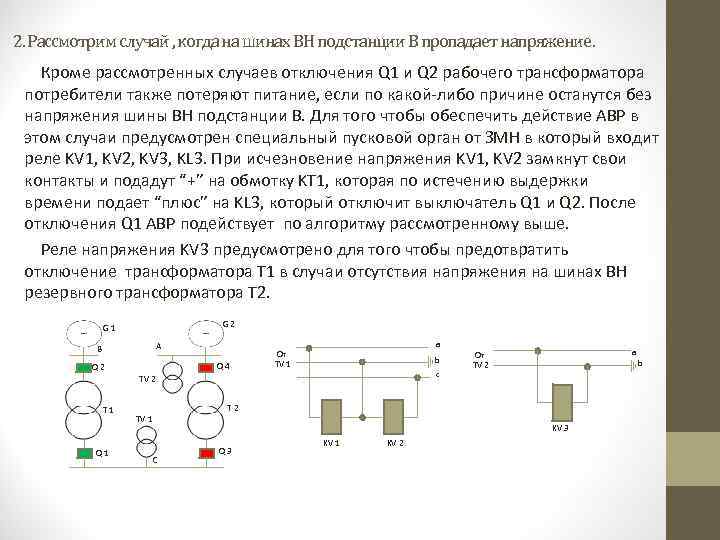

2. Рассмотрим случай , когда на шинах ВН подстанции В пропадает напряжение. Кроме рассмотренных случаев отключения Q 1 и Q 2 рабочего трансформатора потребители также потеряют питание, если по какой-либо причине останутся без напряжения шины ВН подстанции В. Для того чтобы обеспечить действие АВР в этом случаи предусмотрен специальный пусковой орган от ЗМН в который входит реле KV 1, KV 2, KV 3, KL 3. При исчезновение напряжения KV 1, KV 2 замкнут свои контакты и подадут “+” на обмотку KT 1, которая по истечению выдержки времени подает “плюс” на KL 3, который отключит выключатель Q 1 и Q 2. После отключения Q 1 АВР подействует по алгоритму рассмотренному выше. Реле напряжения KV 3 предусмотрено для того чтобы предотвратить отключение трансформатора Т 1 в случаи отсутствия напряжения на шинах ВН резервного трансформатора Т 2. G 2 G 1 A B Q 4 Q 2 a От TV 1 b c TV 2 T 1 Q 1 a От TV 2 b T 2 TV 1 KV 3 C Q 3 KV 1 KV 2

Алгоритм действия АВР при отсутствии напряжение на шине ВН ПС В. G 2 G 1 KL 1 SX 2 SQ 1. 2 KL 1. 1 KV 2 KV 1 KV 3 KL 3 KH 2 SQ 2. 1 on KH 1 T 2 TV 1 Q 3 C a От TV 1 b c KV 2 a b KV 3 SQ 3 on KH 4 KV 1 YAC 3 on KH 3 На отключение Q 1 и Q 2 От TV 2 SQ 1. 1 SQ 2. 2 KL 2. 2 Q 4 TV 2 YAT 1 KL 2. 1 Q 1 KT 1 on KL 3. 2 T 1 SX 1 KT 1. 1 KL 3. 1 Q 2 KL 2 SQ 1. 3 A B SQ 4 YAC 4 Действия АВР при отключения Q 1 и Q 2 было рассмотрено выше.
