Скачать презентацию Примеры реализации СКС Примеры реализации СКС Скачать презентацию Примеры реализации СКС Примеры реализации СКС

Примеры реализации СКС.ppt

  • Количество слайдов: 54

Примеры реализации СКС Примеры реализации СКС

Примеры реализации СКС Примеры реализации СКС

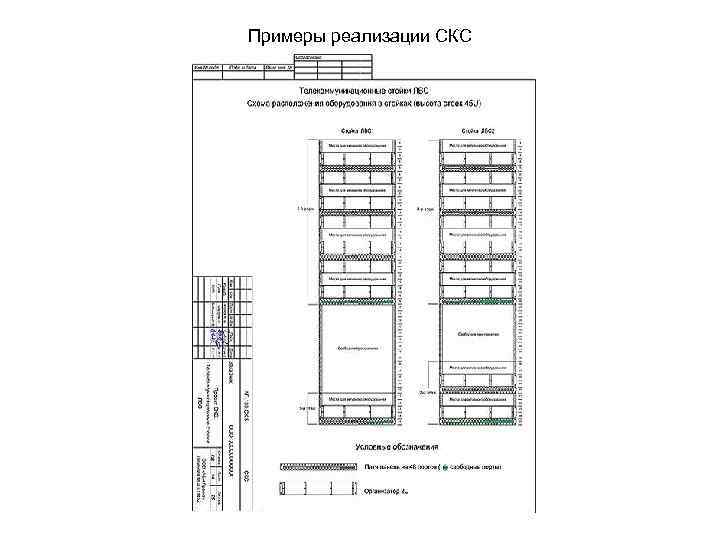

Примеры реализации СКС Примеры реализации СКС

Примеры реализации СКС Примеры реализации СКС

Примеры реализации СКС Примеры реализации СКС

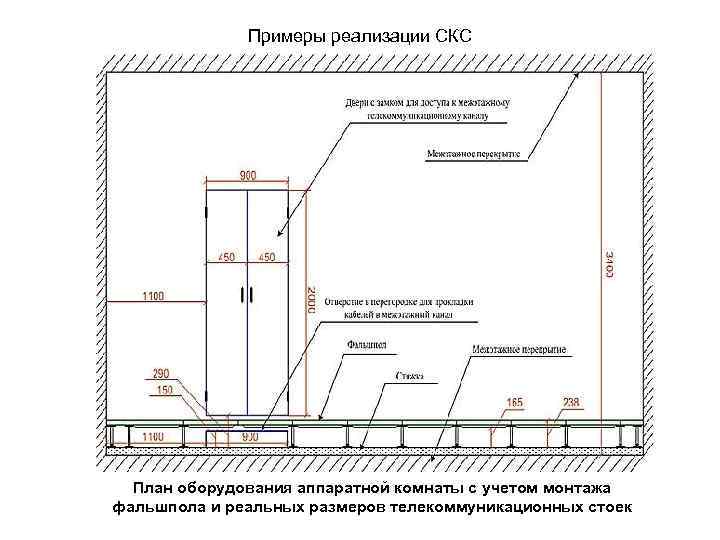

Примеры реализации СКС План оборудования аппаратной комнаты с учетом монтажа фальшпола и реальных размеров Примеры реализации СКС План оборудования аппаратной комнаты с учетом монтажа фальшпола и реальных размеров телекоммуникационных стоек

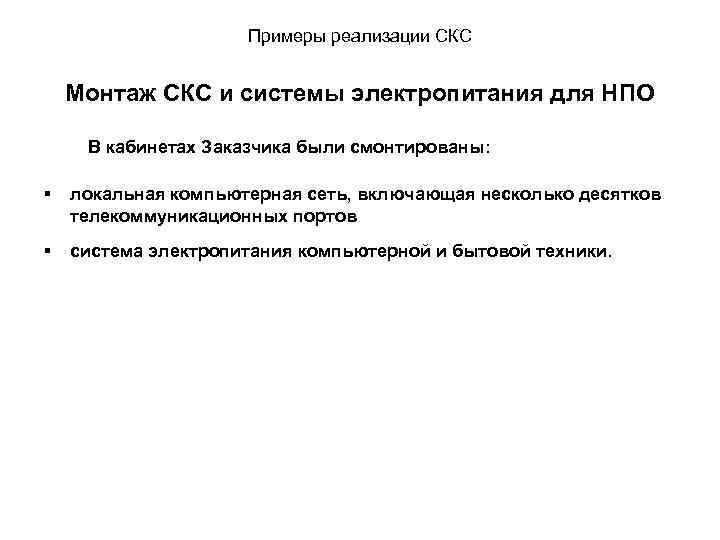

Примеры реализации СКС Монтаж СКС и системы электропитания для НПО В кабинетах Заказчика были Примеры реализации СКС Монтаж СКС и системы электропитания для НПО В кабинетах Заказчика были смонтированы: § локальная компьютерная сеть, включающая несколько десятков телекоммуникационных портов § система электропитания компьютерной и бытовой техники.

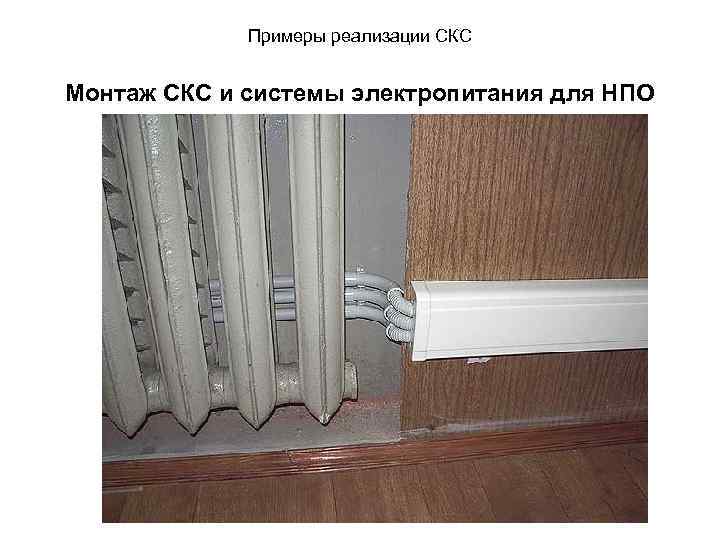

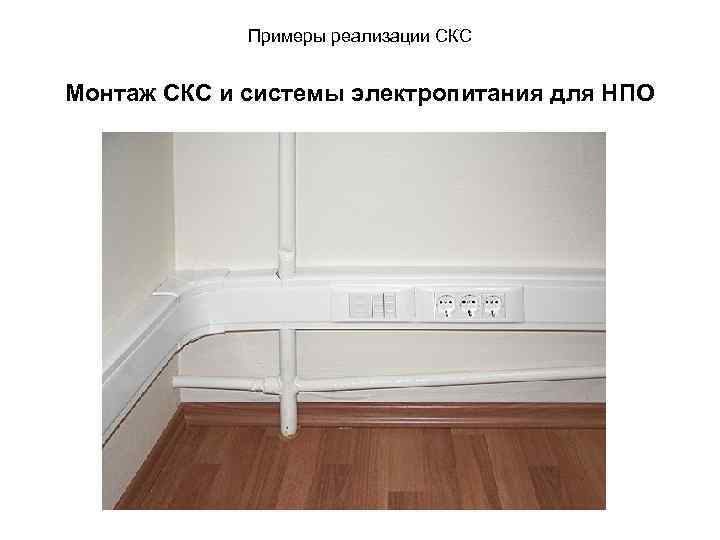

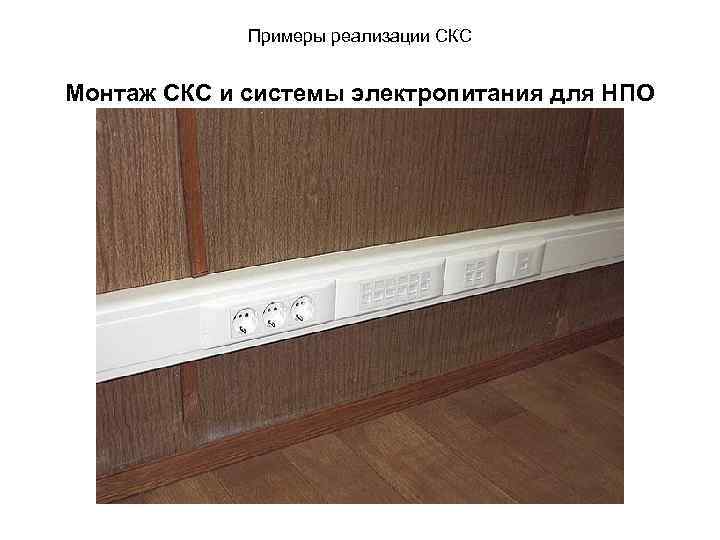

Примеры реализации СКС Монтаж СКС и системы электропитания для НПО Примеры реализации СКС Монтаж СКС и системы электропитания для НПО

Примеры реализации СКС Монтаж СКС и системы электропитания для НПО Примеры реализации СКС Монтаж СКС и системы электропитания для НПО

Примеры реализации СКС Монтаж СКС и системы электропитания для НПО Примеры реализации СКС Монтаж СКС и системы электропитания для НПО

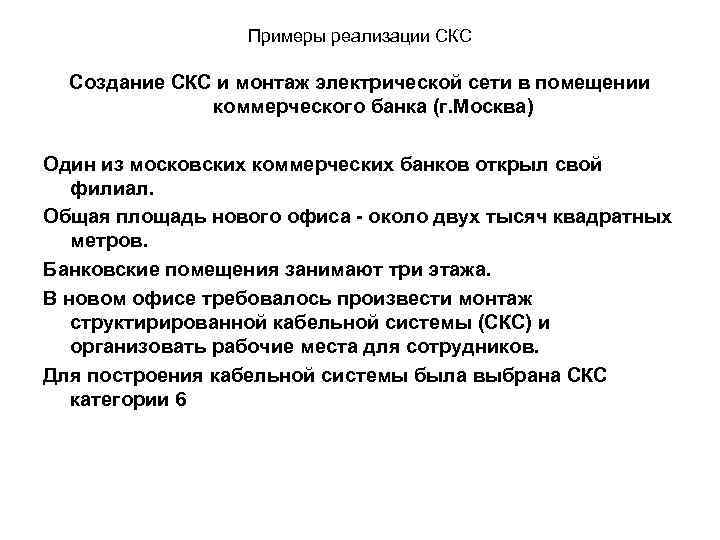

Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Москва) Один из московских коммерческих банков открыл свой филиал. Общая площадь нового офиса - около двух тысяч квадратных метров. Банковские помещения занимают три этажа. В новом офисе требовалось произвести монтаж cтруктирированной кабельной системы (СКС) и организовать рабочие места для сотрудников. Для построения кабельной системы была выбрана СКС категории 6

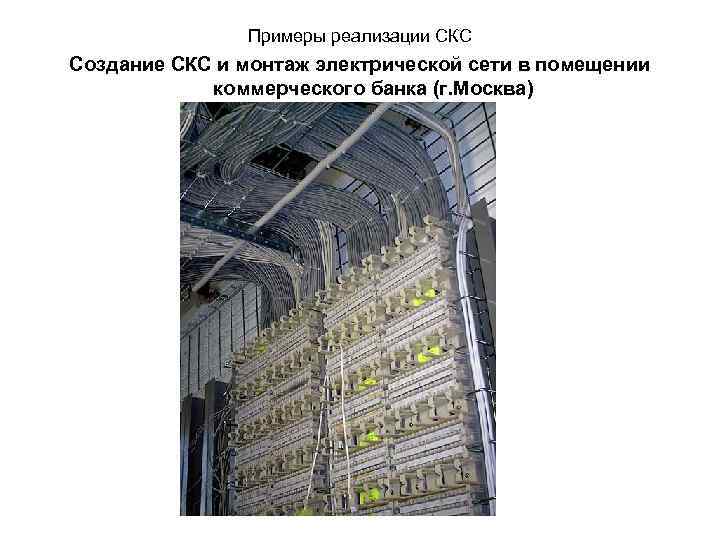

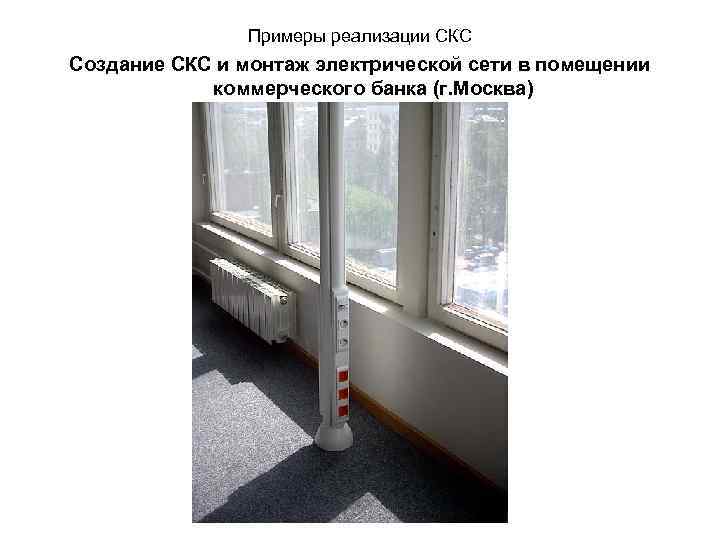

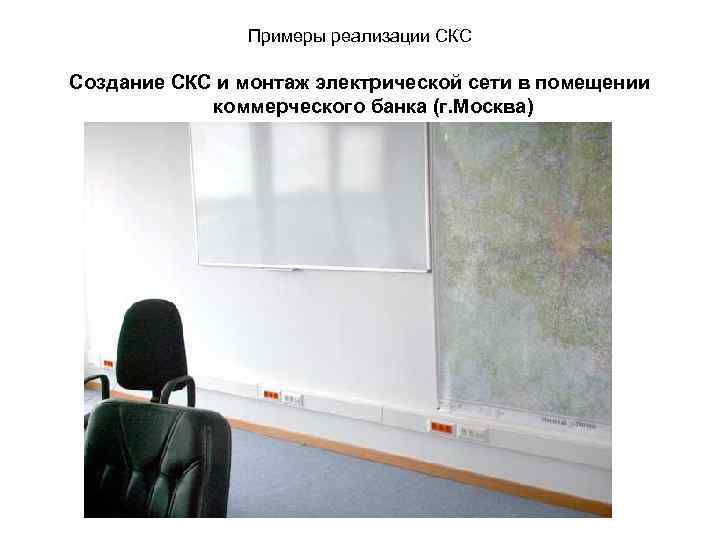

Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Москва)

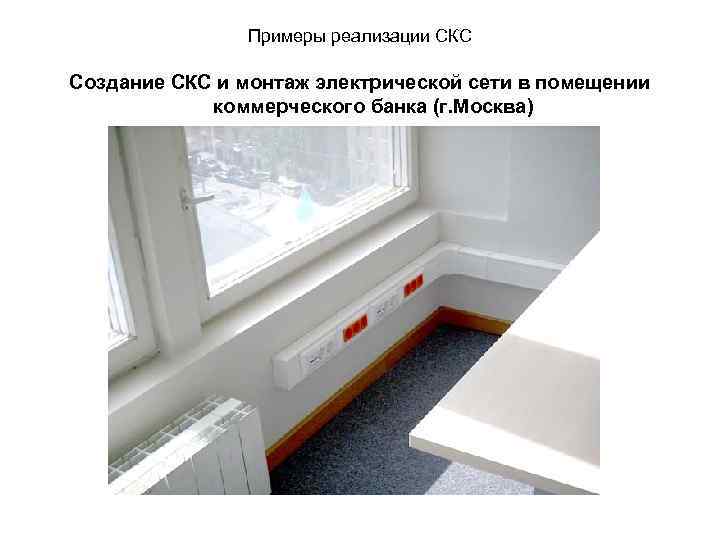

Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Москва)

Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Москва)

Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Москва)

Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Примеры реализации СКС Создание СКС и монтаж электрической сети в помещении коммерческого банка (г. Москва)

Примеры реализации СКС Монтаж СКС здания для компании «Энергокомплект» Особенности проекта - СКС в Примеры реализации СКС Монтаж СКС здания для компании «Энергокомплект» Особенности проекта - СКС в трехэтажном здании офисно-складского типа в Подмосковье. - более 200 рабочих мест персонала. - требовалась установить две информационные и две розетки силового электропитания. Размеры здания позволили построить СКС по системе "звезда" без промежуточных кроссов, с аппаратной комнатой на втором этаже. При монтаже применялись комплектующие и материалы ZPAS, Legrand, DEFEM, Hyperline.

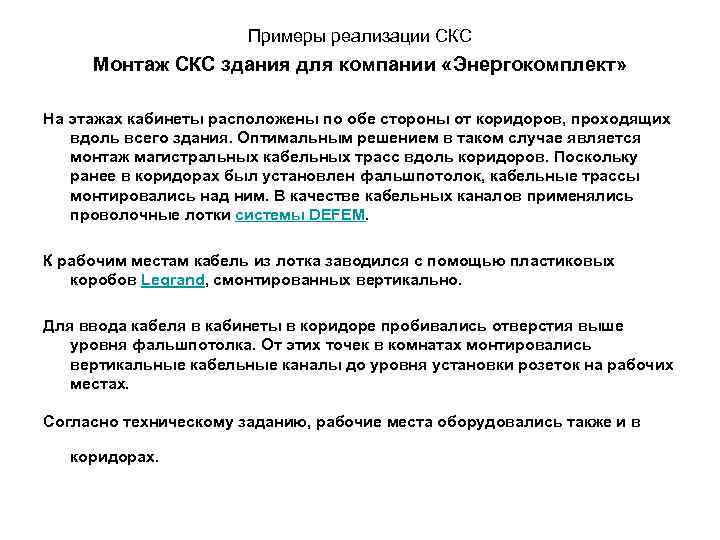

Примеры реализации СКС Монтаж СКС здания для компании «Энергокомплект» На этажах кабинеты расположены по Примеры реализации СКС Монтаж СКС здания для компании «Энергокомплект» На этажах кабинеты расположены по обе стороны от коридоров, проходящих вдоль всего здания. Оптимальным решением в таком случае является монтаж магистральных кабельных трасс вдоль коридоров. Поскольку ранее в коридорах был установлен фальшпотолок, кабельные трассы монтировались над ним. В качестве кабельных каналов применялись проволочные лотки системы DEFEM. К рабочим местам кабель из лотка заводился с помощью пластиковых коробов Legrand, смонтированных вертикально. Для ввода кабеля в кабинеты в коридоре пробивались отверстия выше уровня фальшпотолка. От этих точек в комнатах монтировались вертикальные кабельные каналы до уровня установки розеток на рабочих местах. Согласно техническому заданию, рабочие места оборудовались также и в коридорах.

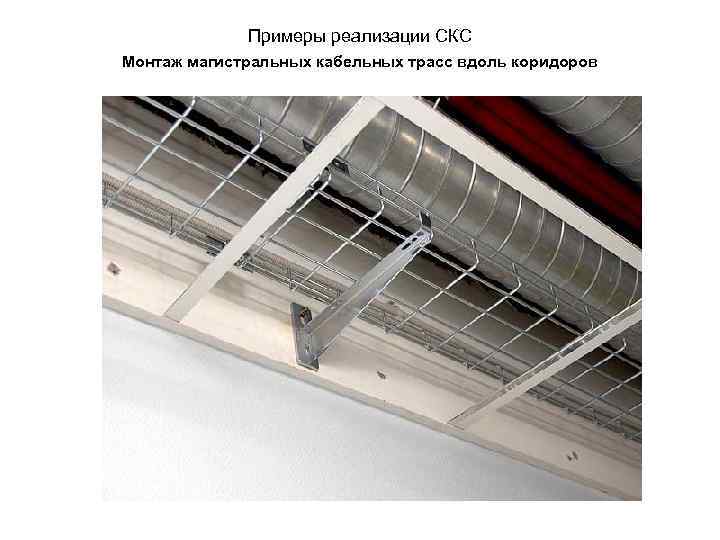

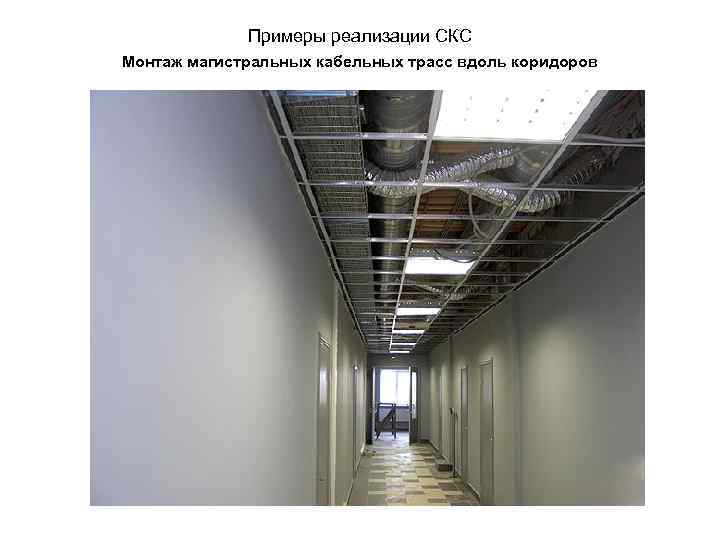

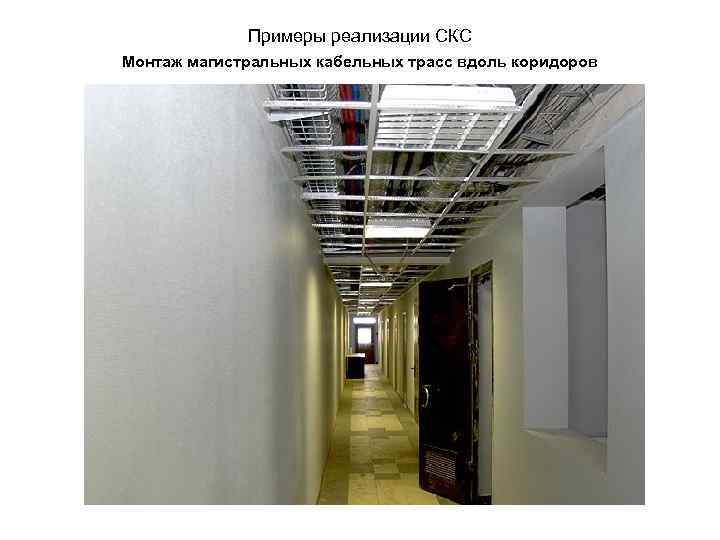

Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров

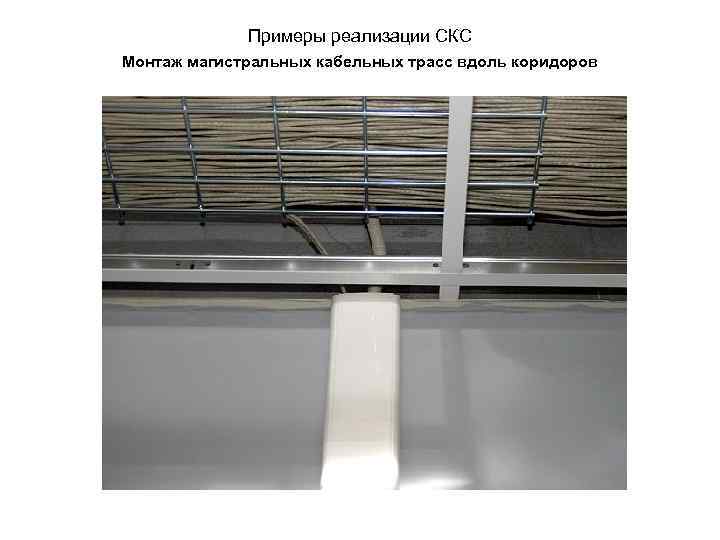

Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров

Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров

Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров Примеры реализации СКС Монтаж магистральных кабельных трасс вдоль коридоров

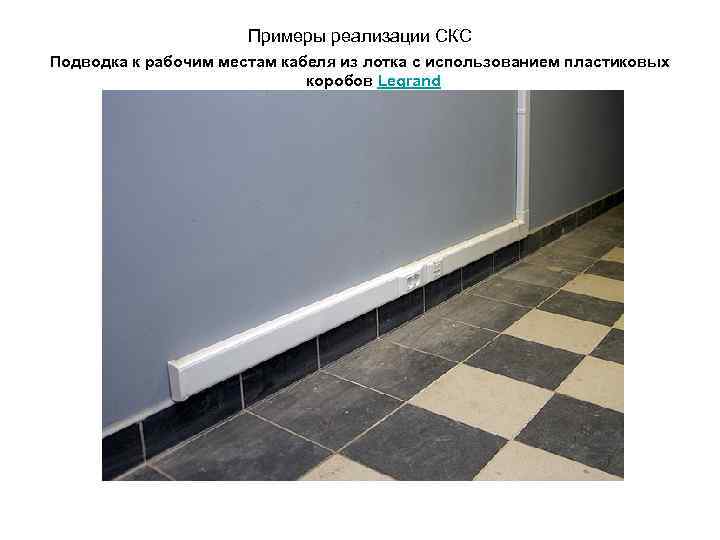

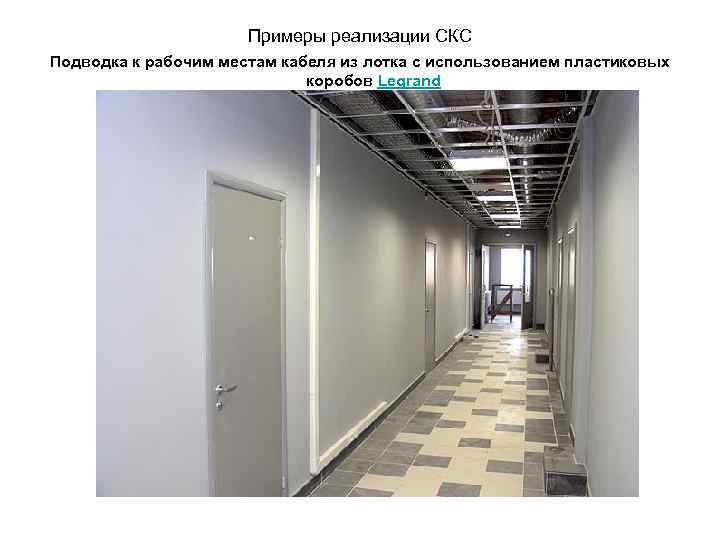

Примеры реализации СКС Подводка к рабочим местам кабеля из лотка с использованием пластиковых коробов Примеры реализации СКС Подводка к рабочим местам кабеля из лотка с использованием пластиковых коробов Legrand

Примеры реализации СКС Подводка к рабочим местам кабеля из лотка с использованием пластиковых коробов Примеры реализации СКС Подводка к рабочим местам кабеля из лотка с использованием пластиковых коробов Legrand

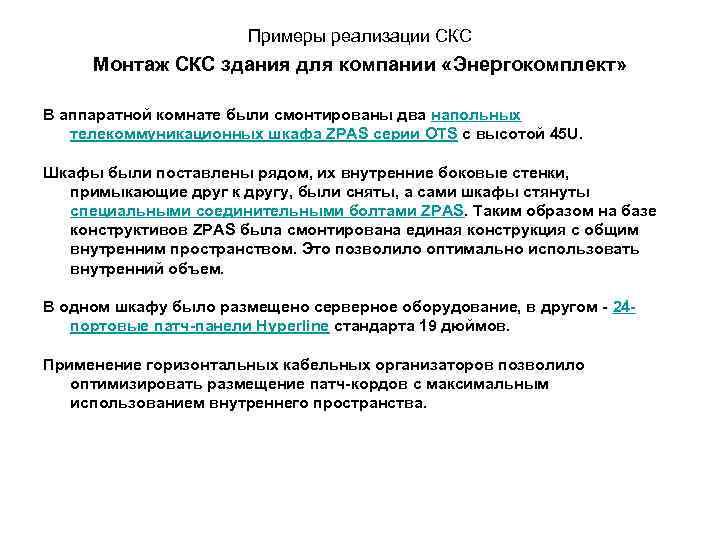

Примеры реализации СКС Монтаж СКС здания для компании «Энергокомплект» В аппаратной комнате были смонтированы Примеры реализации СКС Монтаж СКС здания для компании «Энергокомплект» В аппаратной комнате были смонтированы два напольных телекоммуникационных шкафа ZPAS серии OTS с высотой 45 U. Шкафы были поставлены рядом, их внутренние боковые стенки, примыкающие друг к другу, были сняты, а сами шкафы стянуты специальными соединительными болтами ZPAS. Таким образом на базе конструктивов ZPAS была смонтирована единая конструкция с общим внутренним пространством. Это позволило оптимально использовать внутренний объем. В одном шкафу было размещено серверное оборудование, в другом - 24 портовые патч-панели Hyperline стандарта 19 дюймов. Применение горизонтальных кабельных организаторов позволило оптимизировать размещение патч-кордов с максимальным использованием внутреннего пространства.

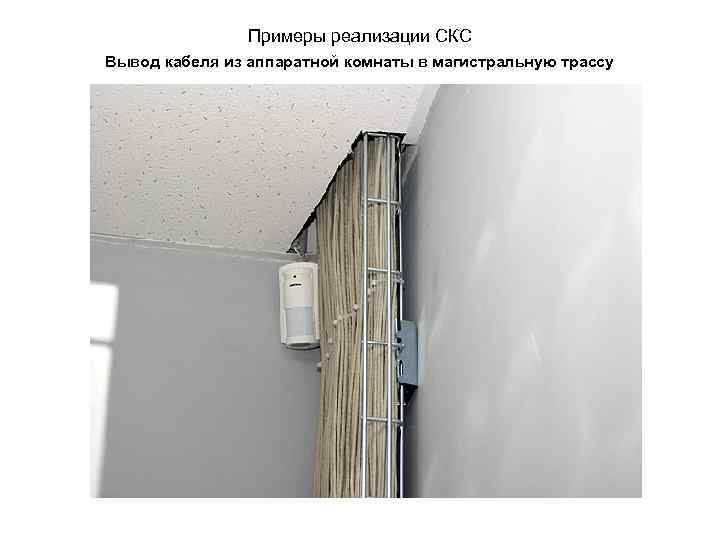

Примеры реализации СКС Вывод кабеля из аппаратной комнаты в магистральную трассу Примеры реализации СКС Вывод кабеля из аппаратной комнаты в магистральную трассу

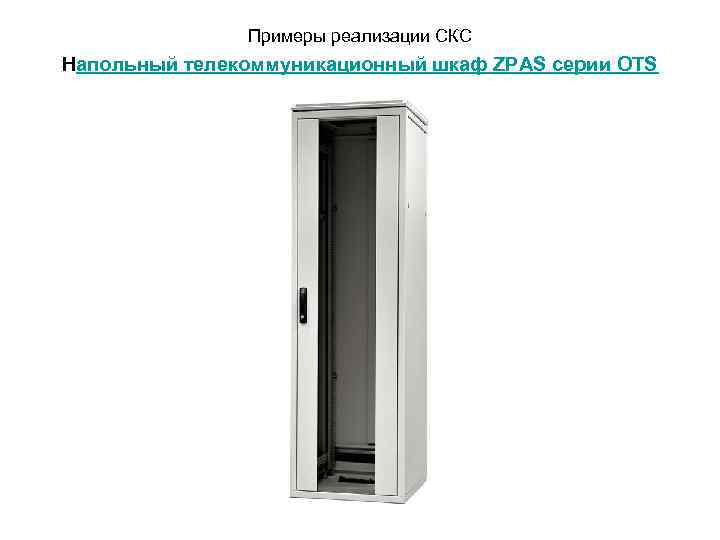

Примеры реализации СКС Напольный телекоммуникационный шкаф ZPAS серии OTS Примеры реализации СКС Напольный телекоммуникационный шкаф ZPAS серии OTS

Примеры реализации СКС Патч-панели Hyperline, смонтированные в шкафу Примеры реализации СКС Патч-панели Hyperline, смонтированные в шкафу

Примеры реализации СКС Под активное оборудование выделен отдельный шкаф Примеры реализации СКС Под активное оборудование выделен отдельный шкаф

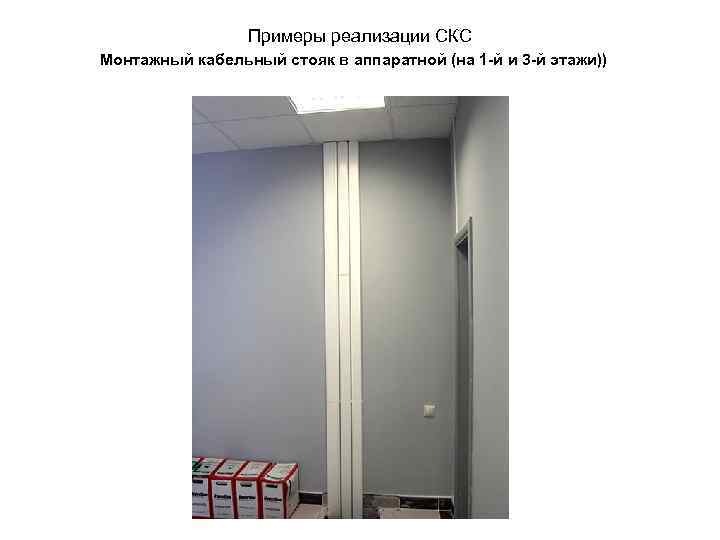

Примеры реализации СКС Монтажный кабельный стояк в аппаратной (на 1 -й и 3 -й Примеры реализации СКС Монтажный кабельный стояк в аппаратной (на 1 -й и 3 -й этажи))

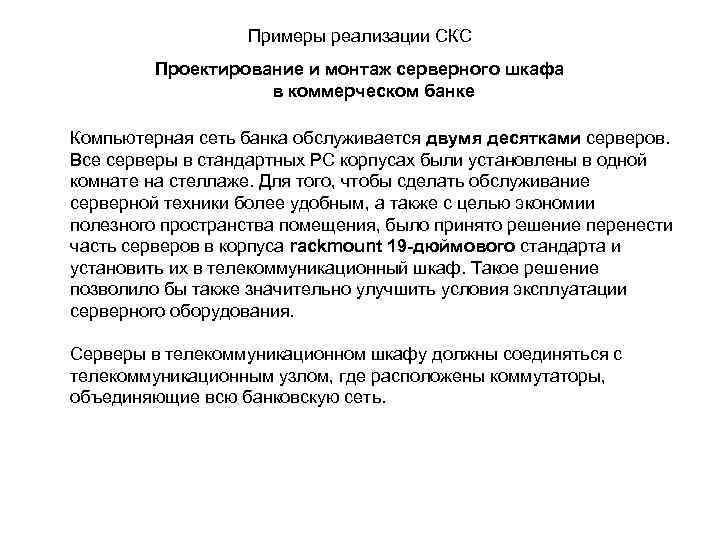

Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке Компьютерная сеть банка Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке Компьютерная сеть банка обслуживается двумя десятками серверов. Все серверы в стандартных РС корпусах были установлены в одной комнате на стеллаже. Для того, чтобы сделать обслуживание серверной техники более удобным, а также с целью экономии полезного пространства помещения, было принято решение перенести часть серверов в корпуса rackmount 19 -дюймового стандарта и установить их в телекоммуникационный шкаф. Такое решение позволило бы также значительно улучшить условия эксплуатации серверного оборудования. Серверы в телекоммуникационном шкафу должны соединяться с телекоммуникационным узлом, где расположены коммутаторы, объединяющие всю банковскую сеть.

Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке

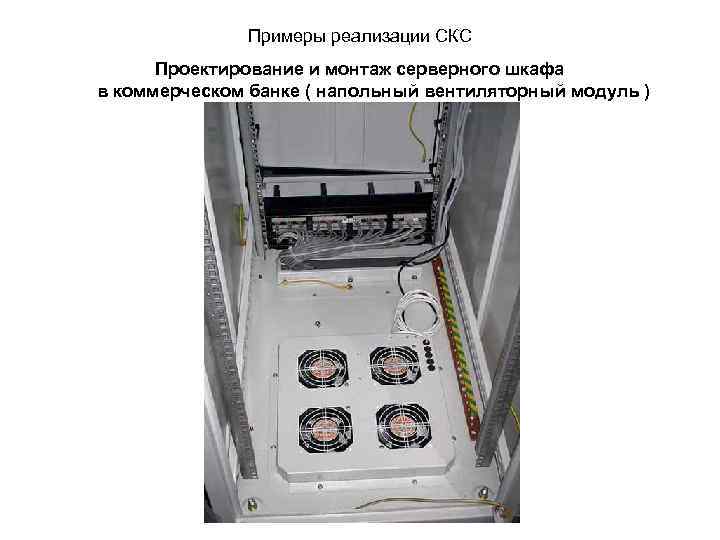

Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке ( напольный вентиляторный Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке ( напольный вентиляторный модуль )

Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке. ( Горизонтальные розеточные Примеры реализации СКС Проектирование и монтаж серверного шкафа в коммерческом банке. ( Горизонтальные розеточные блоки PDP-6 (вид спереди и сзади))

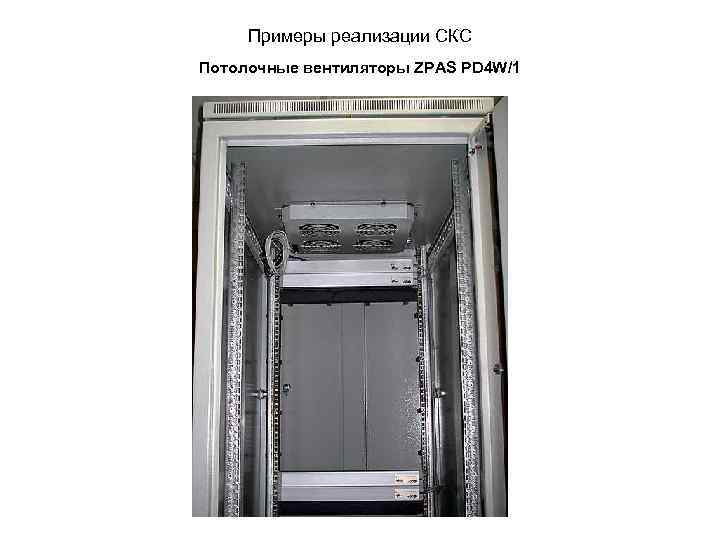

Примеры реализации СКС Потолочные вентиляторы ZPAS PD 4 W/1 Примеры реализации СКС Потолочные вентиляторы ZPAS PD 4 W/1

Примеры реализации СКС Разделанная и смонтированная в нижней части шкафа патч-панель Примеры реализации СКС Разделанная и смонтированная в нижней части шкафа патч-панель

Примеры реализации СКС Кабель заводится в шкаф через нижнюю панель с губчатым вводом Примеры реализации СКС Кабель заводится в шкаф через нижнюю панель с губчатым вводом

Примеры реализации СКС Пример простой структуры СКС Примеры реализации СКС Пример простой структуры СКС

Примеры реализации СКС ГОСТ 34. 601 -90(133) Согласно этому стандарту, проект разбивается на ряд Примеры реализации СКС ГОСТ 34. 601 -90(133) Согласно этому стандарту, проект разбивается на ряд этапов и стадий: Формирование требований Техническое задание Эскизный проект Технический проект Рабочая документация Ввод в действие Сопровождение системы

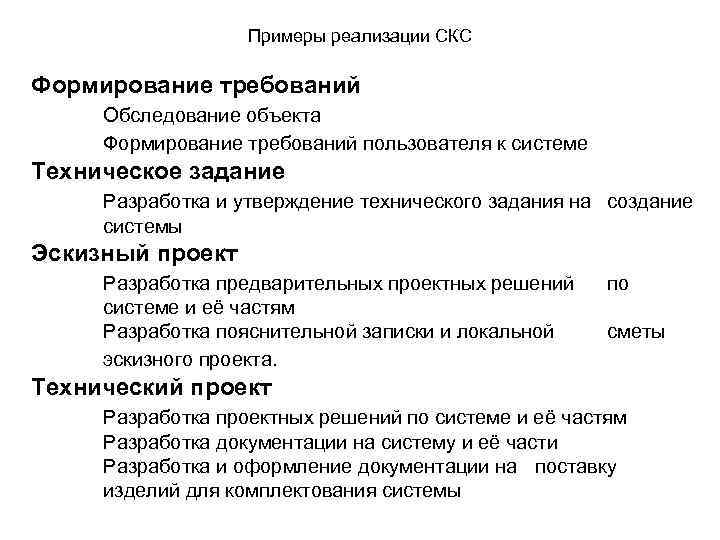

Примеры реализации СКС Формирование требований Обследование объекта Формирование требований пользователя к системе Техническое задание Примеры реализации СКС Формирование требований Обследование объекта Формирование требований пользователя к системе Техническое задание Разработка и утверждение технического задания на создание системы Эскизный проект Разработка предварительных проектных решений системе и её частям Разработка пояснительной записки и локальной эскизного проекта. по сметы Технический проект Разработка проектных решений по системе и её частям Разработка документации на систему и её части Разработка и оформление документации на поставку изделий для комплектования системы

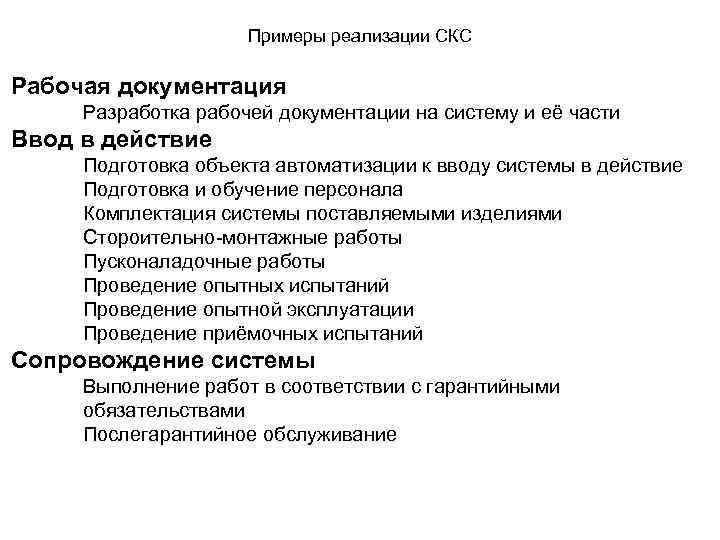

Примеры реализации СКС Рабочая документация Разработка рабочей документации на систему и её части Ввод Примеры реализации СКС Рабочая документация Разработка рабочей документации на систему и её части Ввод в действие Подготовка объекта автоматизации к вводу системы в действие Подготовка и обучение персонала Комплектация системы поставляемыми изделиями Стороительно-монтажные работы Пусконаладочные работы Проведение опытных испытаний Проведение опытной эксплуатации Проведение приёмочных испытаний Сопровождение системы Выполнение работ в соответствии с гарантийными обязательствами Послегарантийное обслуживание

Документация СКС Технико-коммерческое предложение 1. Пояснительная записка. Описание общих характеристик СКС, демонстрирует, как будут Документация СКС Технико-коммерческое предложение 1. Пояснительная записка. Описание общих характеристик СКС, демонстрирует, как будут выполнены требования, заявленные заказчиком. Здесь же содержится описание выбранных для построения СКС комплектующих и их эксплуатационные параметры. 2. Структурная схема СКС Графический документ, который показывает расположение и взаимосвязь составных частей СКС 3. Планы этажей Показывают размещение оборудования и расположение рабочих мест 4. Спецификация оборудования и работ с ценами Документ, описывающий количество и стоимость оборудования для реализации системы, а также объем и стоимость предстоящих работ)

Документация СКС Пример плана этажа Документация СКС Пример плана этажа

Документация СКС Содержание Технического Проекта 1. 2. 3. 4. 5. 6. 7. Пояснительная записка. Документация СКС Содержание Технического Проекта 1. 2. 3. 4. 5. 6. 7. Пояснительная записка. Спецификация оборудования. Структурная схема СКС. Таблицы соединений и подключений СКС. План-схема расположения оборудования в технических помещениях и оборудования в монтажных шкафах. Поэтажные планы помещений. Программы и методики испытаний СКС.

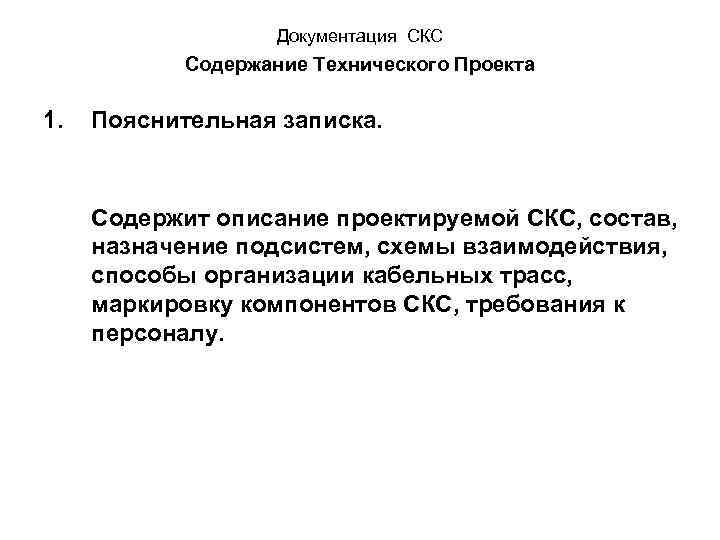

Документация СКС Содержание Технического Проекта 1. Пояснительная записка. Содержит описание проектируемой СКС, состав, назначение Документация СКС Содержание Технического Проекта 1. Пояснительная записка. Содержит описание проектируемой СКС, состав, назначение подсистем, схемы взаимодействия, способы организации кабельных трасс, маркировку компонентов СКС, требования к персоналу.

Документация СКС Содержание Технического Проекта Документация СКС Содержание Технического Проекта

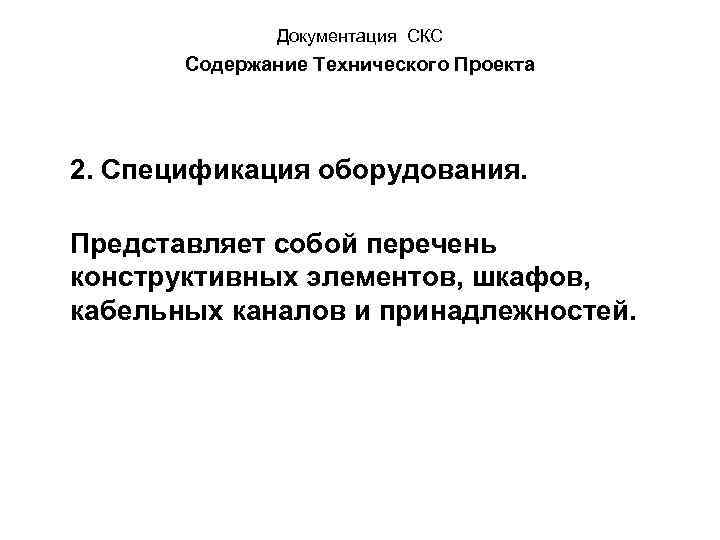

Документация СКС Содержание Технического Проекта 2. Спецификация оборудования. Представляет собой перечень конструктивных элементов, шкафов, Документация СКС Содержание Технического Проекта 2. Спецификация оборудования. Представляет собой перечень конструктивных элементов, шкафов, кабельных каналов и принадлежностей.

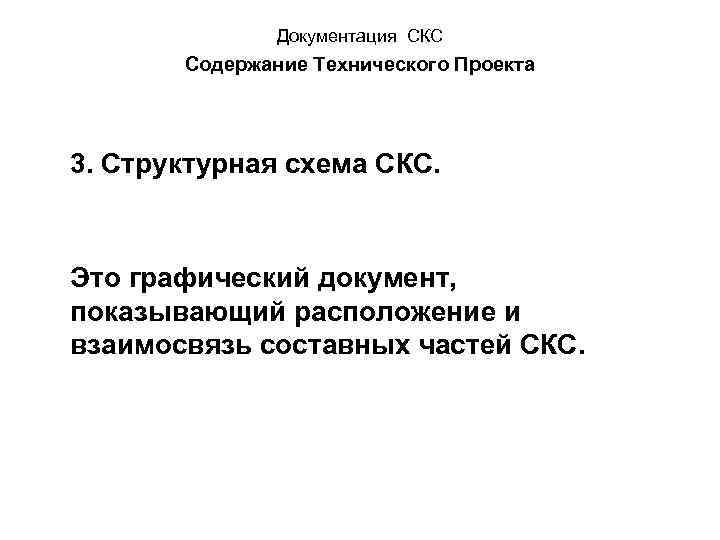

Документация СКС Содержание Технического Проекта 3. Структурная схема СКС. Это графический документ, показывающий расположение Документация СКС Содержание Технического Проекта 3. Структурная схема СКС. Это графический документ, показывающий расположение и взаимосвязь составных частей СКС.

Документация СКС Документация СКС

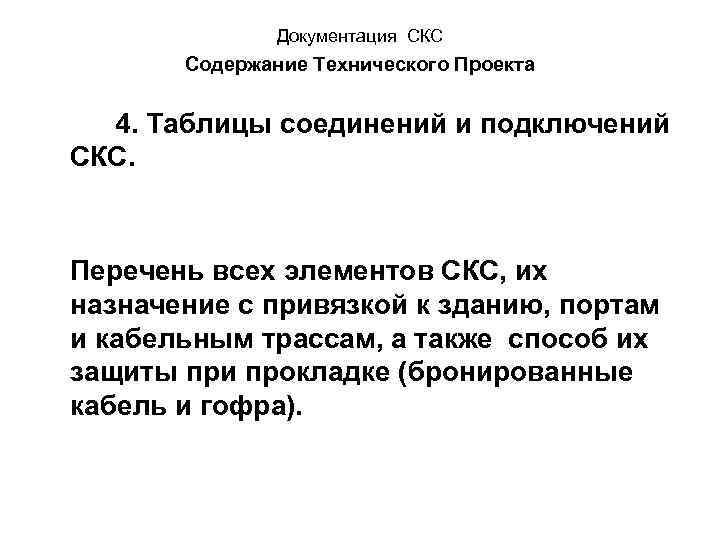

Документация СКС Содержание Технического Проекта 4. Таблицы соединений и подключений СКС. Перечень всех элементов Документация СКС Содержание Технического Проекта 4. Таблицы соединений и подключений СКС. Перечень всех элементов СКС, их назначение с привязкой к зданию, портам и кабельным трассам, а также способ их защиты при прокладке (бронированные кабель и гофра).

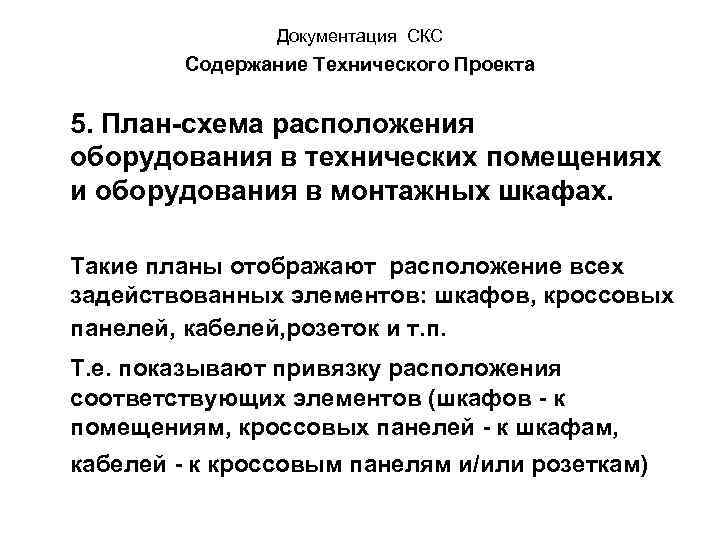

Документация СКС Содержание Технического Проекта 5. План-схема расположения оборудования в технических помещениях и оборудования Документация СКС Содержание Технического Проекта 5. План-схема расположения оборудования в технических помещениях и оборудования в монтажных шкафах. Такие планы отображают расположение всех задействованных элементов: шкафов, кроссовых панелей, кабелей, розеток и т. п. Т. е. показывают привязку расположения соответствующих элементов (шкафов - к помещениям, кроссовых панелей - к шкафам, кабелей - к кроссовым панелям и/или розеткам)

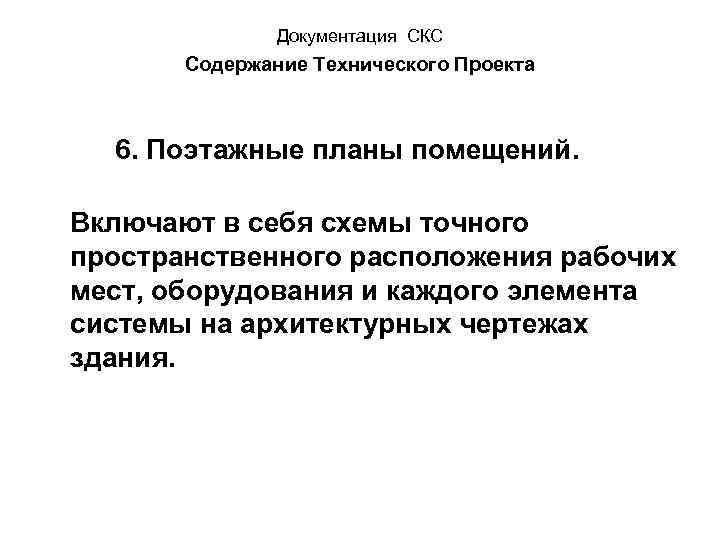

Документация СКС Содержание Технического Проекта 6. Поэтажные планы помещений. Включают в себя схемы точного Документация СКС Содержание Технического Проекта 6. Поэтажные планы помещений. Включают в себя схемы точного пространственного расположения рабочих мест, оборудования и каждого элемента системы на архитектурных чертежах здания.

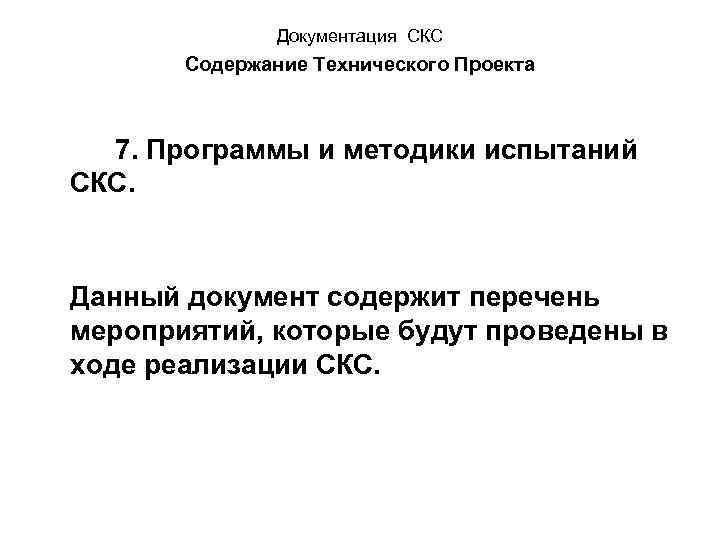

Документация СКС Содержание Технического Проекта 7. Программы и методики испытаний СКС. Данный документ содержит Документация СКС Содержание Технического Проекта 7. Программы и методики испытаний СКС. Данный документ содержит перечень мероприятий, которые будут проведены в ходе реализации СКС.

Документация СКС Состав рабочей документации — схемы прокладки кабельных трасс; — схемы организации рабочих Документация СКС Состав рабочей документации — схемы прокладки кабельных трасс; — схемы организации рабочих мест; — таблицы соединений; — схемы подключений кабелей на панелях и кроссах; — схемы размещения оборудования в коммутационных помещениях. Кроме того, для заказчика дополнительно разрабатываются: — протоколы тестирования СКС; — протоколы согласования; — инструкция по эксплуатации.
