Примеры расчёта потерь теплоты Потери энергии и ресурсов

Примеры расчёта потерь теплоты Потери энергии и ресурсов в тепловых сетях

Пример 7. 2. • Определить экономию тепловой энергии в течение месяца при восстановлении разрушенной изоляции на паропроводе длиной 10 м c наружным диаметром d = 108 мм и толщиной стенки 4 мм. Температура теплоносителя t 1= 150 °С. Паропровод проложен вне помещения. Средняя расчётная температура воздуха t. B = 5 °С, скорость потока воздуха w = 2 м/с. Толщина изоляции составляет 30 мм. Измеренная на её поверхности температура равна 10 °С.

Решение. • Для вычисления потерь теплоты неизолированным трубопроводом находим конвективный коэффициент теплоотдачи от трубопровода к наружному воздуху:

Определяем коэффициент теплоотдачи за счёт излучения, считая приведён ную тепень черноты с системы равной 0, 9 и температуру наружной поверхности неизолированного трубопровода равной температуре теплоносителя t. H = t 1 • Суммарный коэффициент теплоотдачи α = αк+αл=21, 5+8, 84=30, 34 Вт/(м 2 • К).

Тогда потери теплоты неизолированным трубопроводом • Для изолированного трубопровода конвективный коэффициент теплоотдачи не изменится. Коэффициент теплоотдачи при лучистом теплообмене

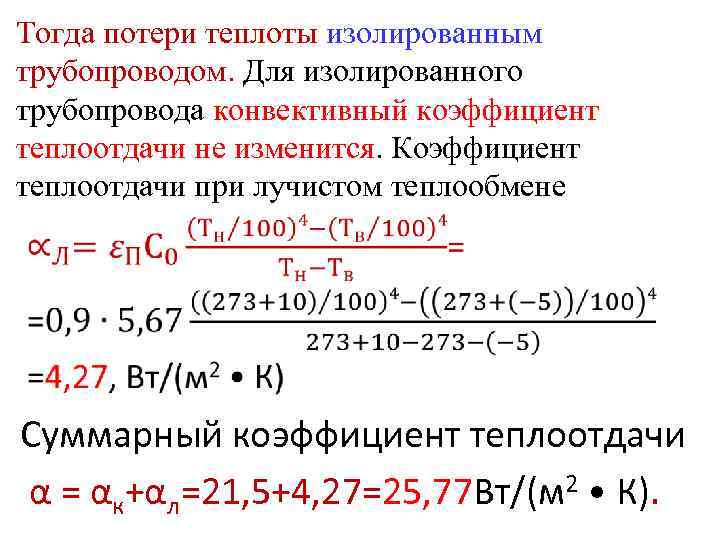

Тогда потери теплоты изолированным трубопроводом. Для изолированного трубопровода конвективный коэффициент теплоотдачи не изменится. Коэффициент теплоотдачи при лучистом теплообмене Суммарный коэффициент теплоотдачи α = αк+αл=21, 5+4, 27=25, 77 Вт/(м 2 • К).

Тогда потери теплоты неизолированным трубопроводом с учётом того, что его диаметр изменяется за счёт слоя изоляции •

Пример 7. 3. •

Указания. • В приближенных расчётах можно принимать температуру стенки внутри паропровода равной температуре пара, а коэффициенты теплоотдачи за счёт конвекции для цилиндрических поверхностей диаметром до 2 м внутри помещения следует рассчитывать по формуле αк= 8, 1 + 0, 045(tиз tв). (7. 19) tиз — температура наружной поверхности изоляции. Потерями теплоты за сч`т излучения пренебречь.
