Примерное оглавление Анализ объекта проектирования Структура

Примерное оглавление • Анализ объекта проектирования – Структура ЗАО НИИ ЦПС • • Анализ информационных потоков и предполагаемого трафика Сетевая архитектура системы Технология сети Разработка структуры сети – – – – • Ядро системы Internet-центр Администрация Подразделение безопасности Отделение 1 Отделение 2 Отделение 3 Выбор кабельной системы – Схема 21 -ого отдела • • • Обеспечение безопасности Расчет стоимости Заключение Список источников Логическая схема сети 1

Абстрактная структура ЗАО НИИ ЦПС 2

Анализ информационных потоков и предполагаемого трафика 3

Сетевая архитектура системы В результате анализа информационных потоков предприятия для построения информационной системы выбрана многоуровневая архитектура локальной вычислительной сети: 4

• Иерархическая модель сети подразумевает наличие трех уровней. • Ядро отвечает за высокоскоростную передачу сетевого трафика, а именно коммутация пакетов с максимальной скоростью. • На уровне распределения происходит агрегация трафика и минимизация числа каналов с ядром сети. • Уровень доступа формирует сетевой трафик и выполняет контрольные функции. Все политики доступа к сети реализуются на устройствах уровня доступа. [3] • Данная архитектура полностью соответствует потребностям, выявленным в результате анализа информационных потоков. 5

Технология сети • Для реализации выбранной архитектуры сети будут использоваться следующие технологии: – Fast Ethernet – Gigabit Ethernet – 10 Gigabit Ethernet • Технология Fast Ethernet – будет использоваться для реализации уровня доступа сети. Данная технология является наиболее универсальной, а так же обладает очень большой гибкостью, и полностью соответствует архитектуре разрабатываемой сети. • Технология Gigabit Ethernet – будет использоваться для реализации уровня распределения сети. Данная технология полностью совместима с технологией Fast Ethernet и предоставляет более производительное решение для высокоскоростного доступа. 6

Технология 10 Gigabit Ethernet – будет использоваться для реализации уровня ядра сети. Данная технология показывает высочайшую производительность, что является неотъемлемой частью ядра любой системы. Исходя из архитектуры, выбрана звездообразная топология сети: – Легко модифицировать сеть, добавляя новые компьютеры – Централизованный контроль и управление – Выход из строя одного компьютера не влияет на работоспособность сети – Высокая производительность сети (при условии правильного проектирования) Исходя из выбранных технологий и топологии сети, для доступа к среде будет использоваться методом коллективного доступа с опознаванием несущей и обнаружением коллизий (carrier sense multiply access with collision detection, CSMA/ CD).

Разработка структуры сети Ядро системы 8

• Ядро системы будет предоставлять высокоскоростной доступ к информационным ресурсам сети (различным серверам), а так же выполнять высокоскоростной транспорт данных (10 Гбит/сек). • Ядро системы базируется на двух высокопроизводительных интеллектуальных коммутаторах, со скоростью передачи данных 10 Гбит/сек. • Для обеспечения высокой надежности и скорости передачи данных коммутаторы и серверы соединены избыточными каналами связи. Internet-центр Для организаций, имеющих закрытые разработки, необходимо обеспечить доступ сотрудников в Internet с помощью специализированной сети не связанной с рабочими компьютерами сотрудников. 9

Internet-центр 10

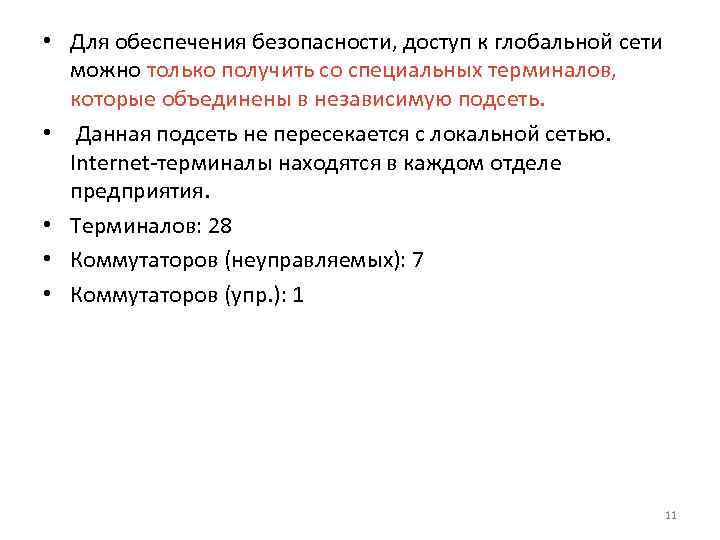

• Для обеспечения безопасности, доступ к глобальной сети можно только получить со специальных терминалов, которые объединены в независимую подсеть. • Данная подсеть не пересекается с локальной сетью. Internet-терминалы находятся в каждом отделе предприятия. • Терминалов: 28 • Коммутаторов (неуправляемых): 7 • Коммутаторов (упр. ): 1 11

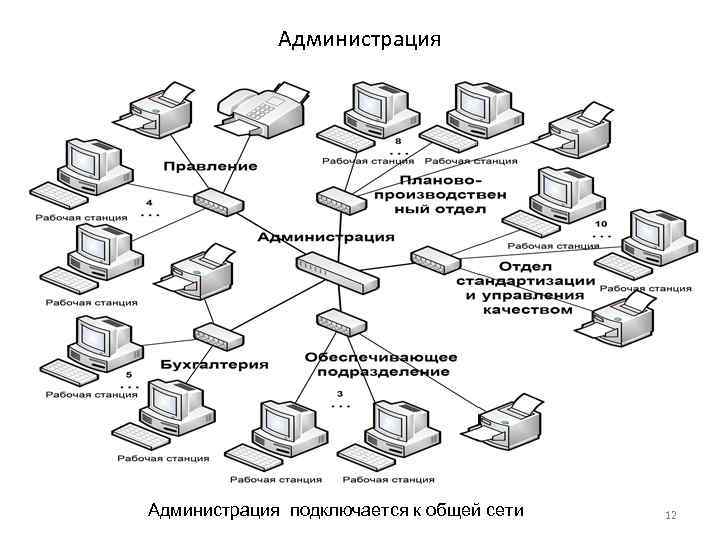

Администрация подключается к общей сети 12

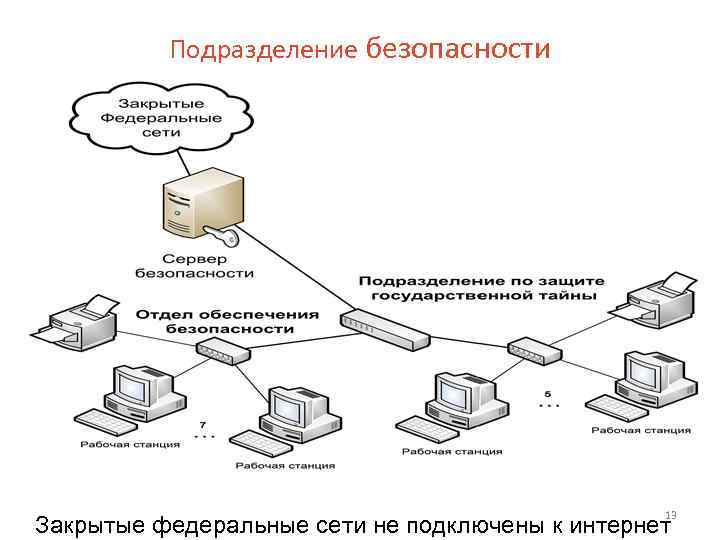

Подразделение безопасности 13 Закрытые федеральные сети не подключены к интернет

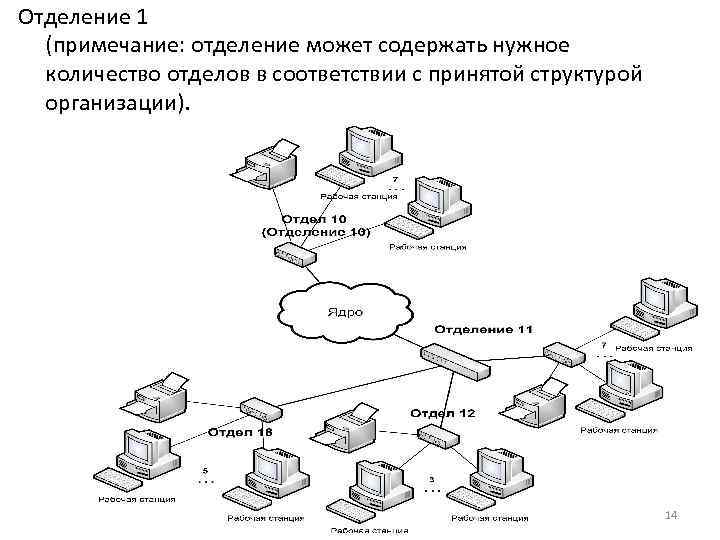

Отделение 1 (примечание: отделение может содержать нужное количество отделов в соответствии с принятой структурой организации). 14

Отделение 2. Примечание. При функциональном проектировании указывается количество рабочих станции в конкретных отделах. 15

Примем следующую структуру отделения 3: 16

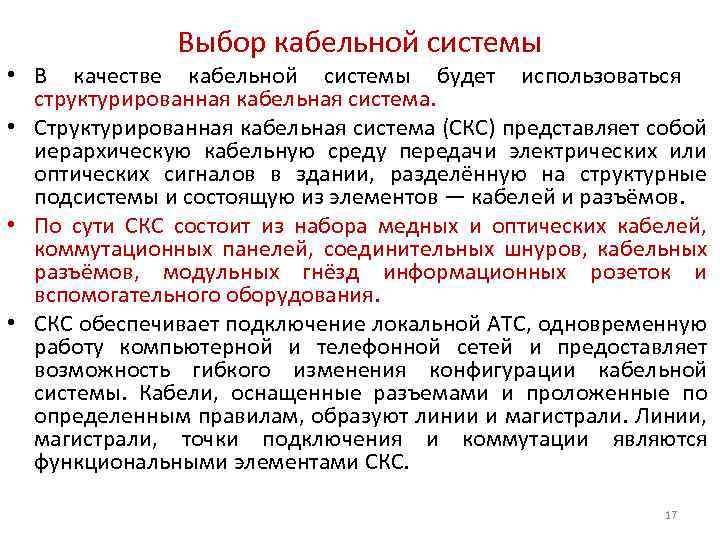

Выбор кабельной системы • В качестве кабельной системы будет использоваться структурированная кабельная система. • Структурированная кабельная система (СКС) представляет собой иерархическую кабельную среду передачи электрических или оптических сигналов в здании, разделённую на структурные подсистемы и состоящую из элементов — кабелей и разъёмов. • По сути СКС состоит из набора медных и оптических кабелей, коммутационных панелей, соединительных шнуров, кабельных разъёмов, модульных гнёзд информационных розеток и вспомогательного оборудования. • СКС обеспечивает подключение локальной АТС, одновременную работу компьютерной и телефонной сетей и предоставляет возможность гибкого изменения конфигурации кабельной системы. Кабели, оснащенные разъемами и проложенные по определенным правилам, образуют линии и магистрали. Линии, магистрали, точки подключения и коммутации являются функциональными элементами СКС. 17

Например горизонтальная разводка для отдела 18

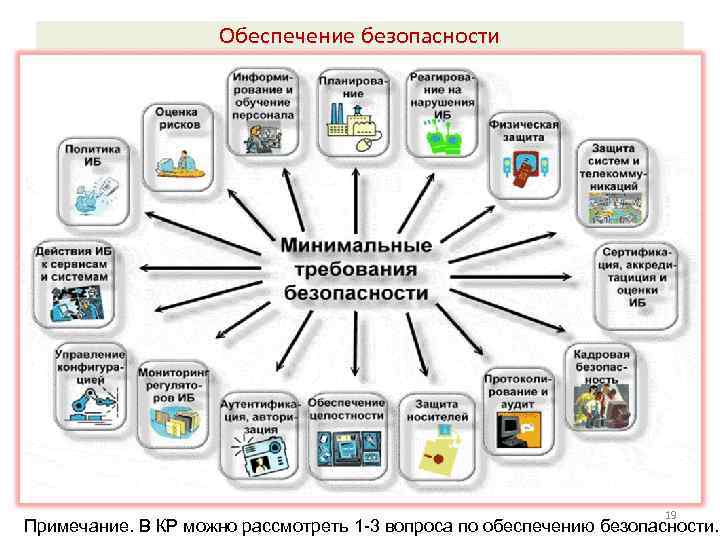

Обеспечение безопасности 19 Примечание. В КР можно рассмотреть 1 -3 вопроса по обеспечению безопасности.

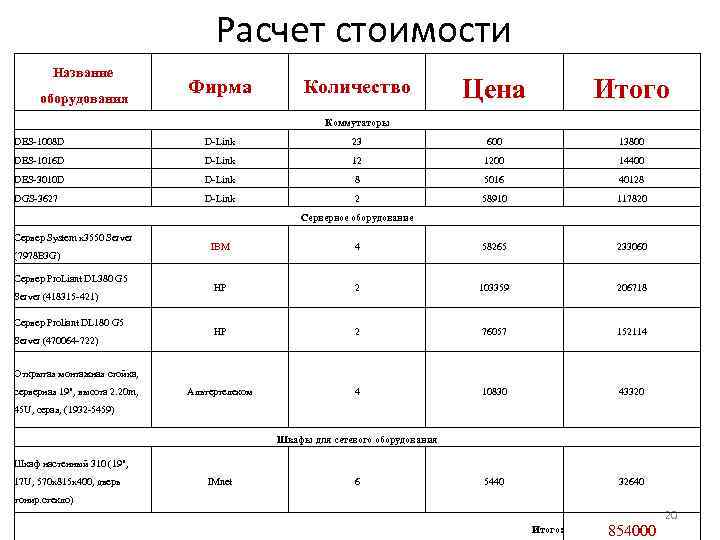

Расчет стоимости Название оборудования Фирма Количество Цена Итого Коммутаторы DES-1008 D D-Link 23 600 13800 DES-1016 D D-Link 12 1200 14400 DES-3010 D D-Link 8 5016 40128 DGS-3627 D-Link 2 58910 117820 Серверное оборудование Сервер System x 3550 Server (7978 B 3 G) Сервер Pro. Liant DL 380 G 5 Server (418315 -421) Сервер Proliant DL 180 G 5 Server (470064 -722) IBM 4 58265 233060 HP 2 103359 206718 HP 2 76057 152114 Альтертелеком 4 10830 43320 5440 32640 Открытая монтажная стойка, серверная 19", высота 2. 20 m, 45 U, серая, (1932 -5459) Шкафы для сетевого оборудования Шкаф настенный 310 (19", 17 U, 570 x 815 x 400, дверь IMnet 6 тонир. стекло) Итого: 854000 20

Заключение • • В данной работе была спроектирована информационная система на базе высокоскоростной сети для реализации управления ЗАО НИИ ЦПС. Для чего был решен класс задач: Проанализирована организационная структура предприятия Проведено исследование информационных потоков на предприятии Выбрана сетевая архитектура системы Выбрана технология и метод доступа к ресурсам сети Выбрана технология построения кабельной системы Рассмотрены вопросы обеспечения безопасности системы Выбрано необходимое оборудование ИС 21 Выполнен расчет стоимости системы
