Пример расчёта и конструктирование балки.
Пример расчёта и конструктирование балки. Определить Аs и заармировать балку, изображенную на чертеже, если балка выполнена из тяжёлого бетона кл. В 15, прод. раб. ар-ра кл. А 400. На балку воздействует момент от внешней расчетной нагрузки М=190 Кн*м

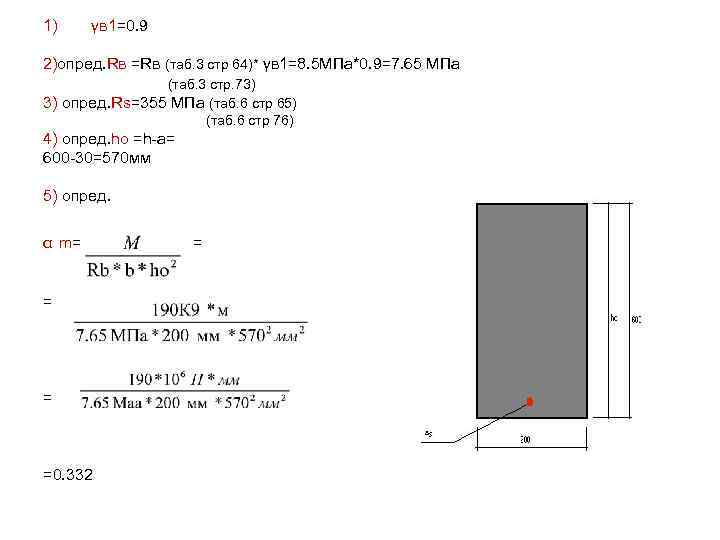

1) γв 1=0. 9 2)опред. Rв =Rв (таб. 3 стр 64)* γв 1=8. 5 МПа*0. 9=7. 65 МПа (таб. 3 стр. 73) 3) опред. Rs=355 МПа (таб. 6 стр 65) (таб. 6 стр 76) 4) опред. hо =h-a= 600 -30=570 мм 5) опред. α m= = = =0. 332 =

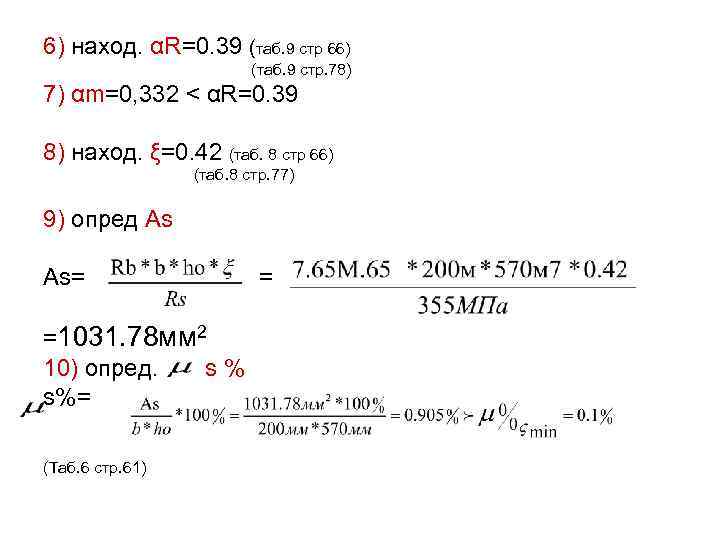

6) наход. αR=0. 39 (таб. 9 стр 66) (таб. 9 стр. 78) 7) αm=0, 332 < αR=0. 39 8) наход. ξ=0. 42 (таб. 8 стр 66) (таб. 8 стр. 77) 9) опред Аs As= =1031. 78 мм 2 10) опред. s% s%= (Таб. 6 стр. 61) =

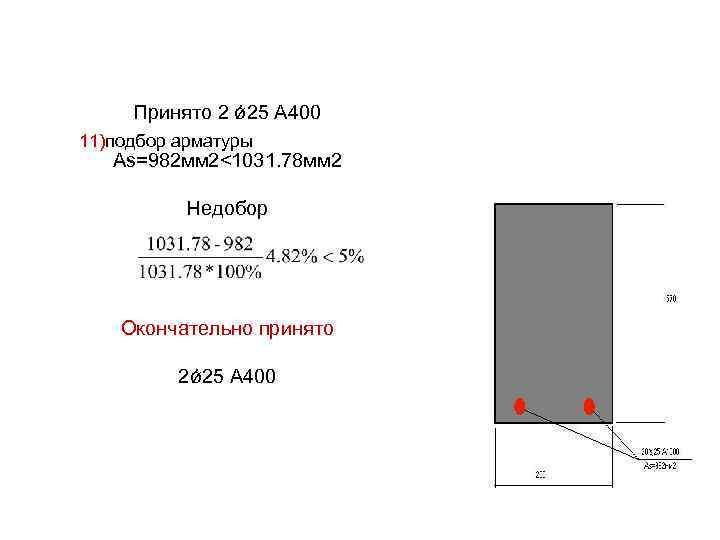

Принято 2 ǿ 25 А 400 11)подбор арматуры Аs=982 мм 2<1031. 78 мм 2 Недобор Окончательно принято 2ǿ 25 А 400
С 1=0. 5*8+25=29 мм>=20 мм принято С 1=30 мм С 2=0. 5*25+8=12. 5+8 -20. 5 мм >=20 мм принято С 2=20 мм С 3=0. 5*10+8=5+8=13 мм >=20 мм принято С 3=20 мм

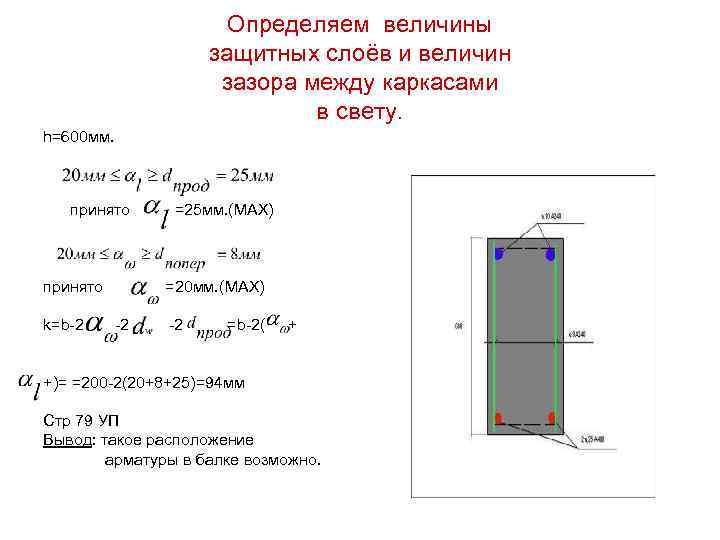

Определяем величины защитных слоёв и величин зазора между каркасами в свету. h=600 мм. принято k=b-2 =25 мм. (MAX) =20 мм. (MAX) -2 -2 =b-2( + +)= =200 -2(20+8+25)=94 мм Стр 79 УП Вывод: такое расположение арматуры в балке возможно.

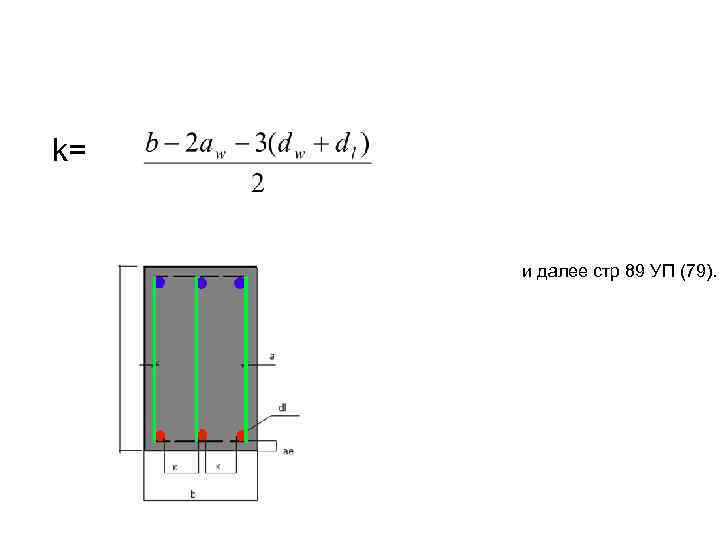

k= и далее стр 89 УП (79).

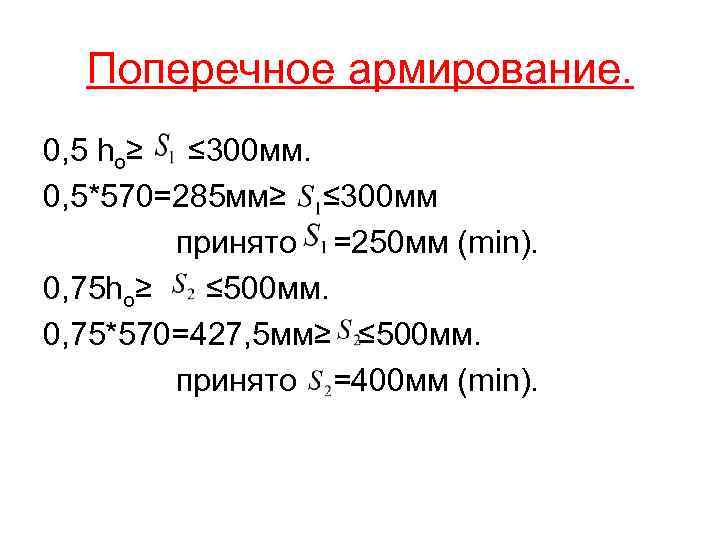

Поперечное армирование. 0, 5 ho≥ ≤ 300 мм. 0, 5*570=285 мм≥ ≤ 300 мм принято =250 мм (min). 0, 75 ho≥ ≤ 500 мм. 0, 75*570=427, 5 мм≥ ≤ 500 мм. принято =400 мм (min).

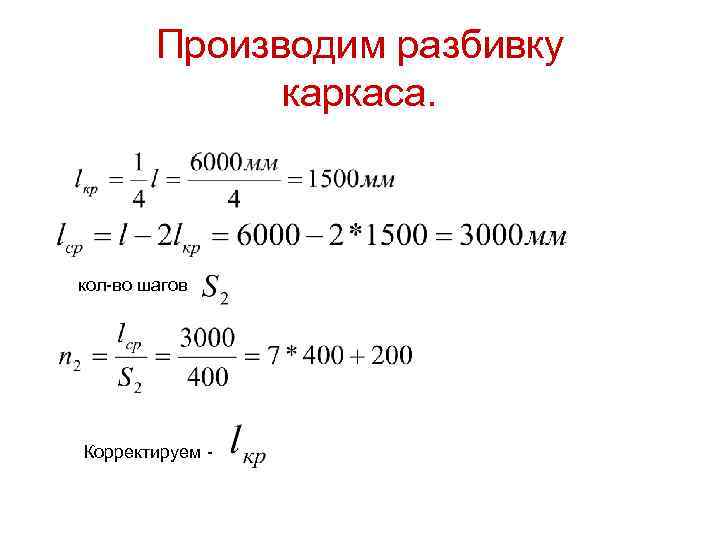

Производим разбивку каркаса. кол-во шагов Корректируем -

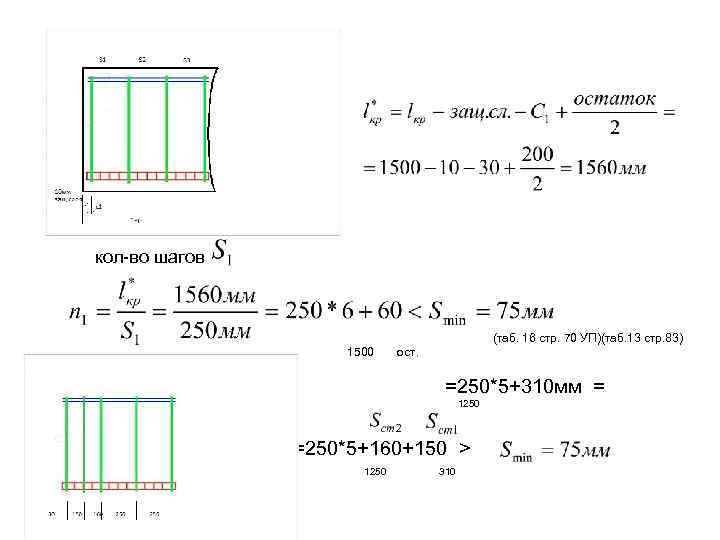

кол-во шагов (таб. 16 стр. 70 УП)(таб. 13 стр. 83) 1500 ост. =250*5+310 мм = 1250 =250*5+160+150 > 1250 310

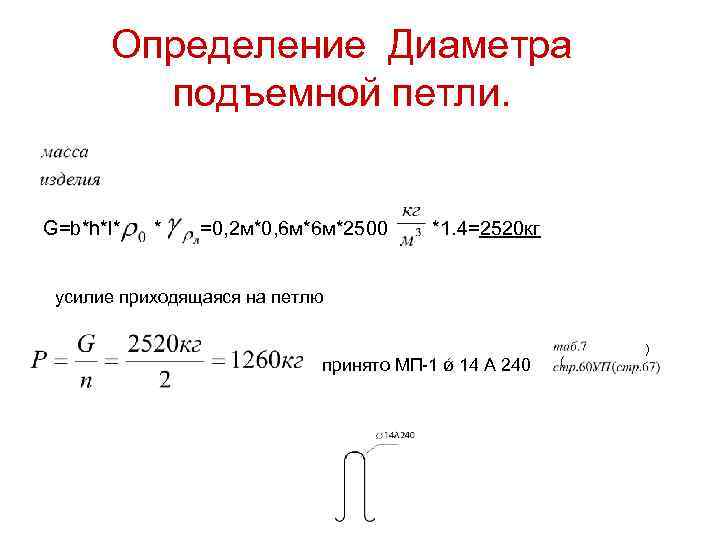

Определение Диаметра подъемной петли. G=b*h*l* * =0, 2 м*0, 6 м*6 м*2500 *1. 4=2520 кг усилие приходящаяся на петлю принято МП-1 ǿ 14 А 240 ( )

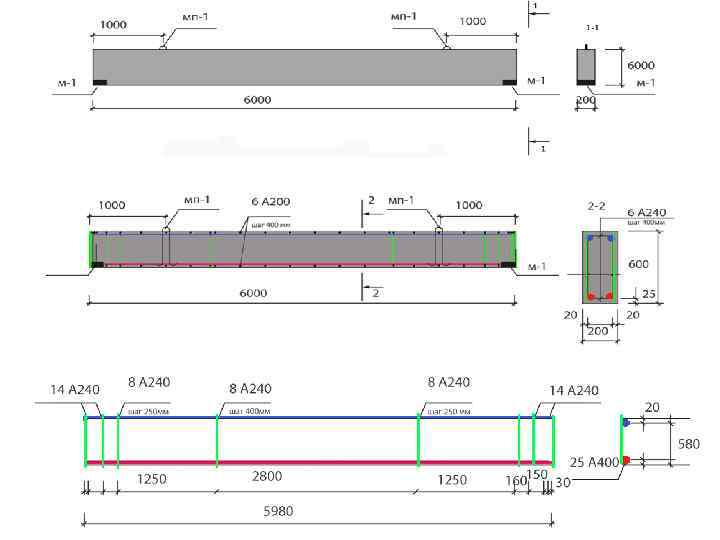

Схема армирования. К-1

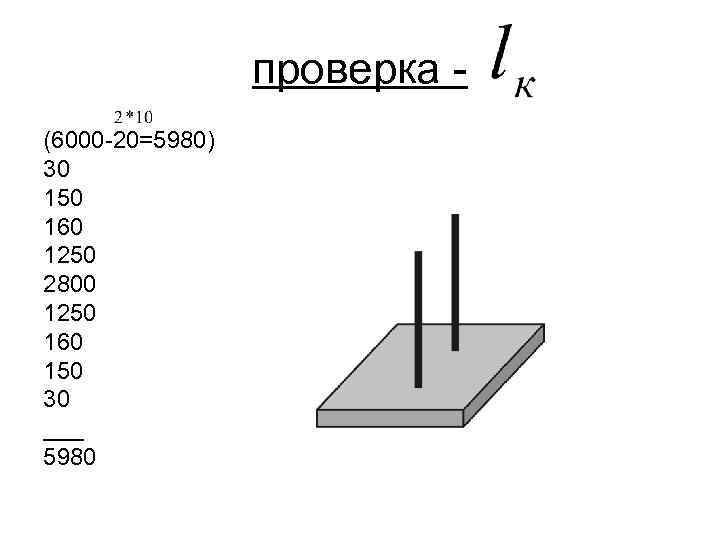

проверка (6000 -20=5980) 30 150 160 1250 2800 1250 160 150 30 ___ 5980
