Пример ландшафтного проекта • 1. Предпроектная подготовка материала. 1. 1 Топографическая съемка (М 1: 200) с подеревной инвентаризацией. Предоставляется Заказчиком. При ее отсутствии, можно заказать съемку у (выполняется профессиональным геодезистом). Топографическая съемка представляет собой привязку на плане всех строений, деревьев, определяет точные границы участка. Обязательно должна включать съемку подземных коммуникаций. На план наносятся горизонтали (рельеф). Лучше всего использовать сечение горизонталей с шагом 0, 25 м. Подеревная инвентаризация заключается в нанесении на план древесной растительности , а также составление ведомости с указанием породы дерева, высоты, диаметра и др. показателей. Это необходимо для выявления особо ценных деревьев, которые не должны пострадать, больных деревьев, идущих в рубку или для проведения санитарных мероприятий (лечения).

Пример ландшафтного проекта • Съемка для ландшафтного дизайна относится к топографическим съемкам специального назначения. Такие съемки отличает. Во первых - это укрупненный масштаб – 1: 200 или 1: 100 в зависимости от сложности рельефа и поставленных задач. Во вторых – это всегда подеревная съемка с повышенным вниманием ко всем мелким деталям на участке (кусты, клумбы, мелкие особенности рельефа и т. д. ).

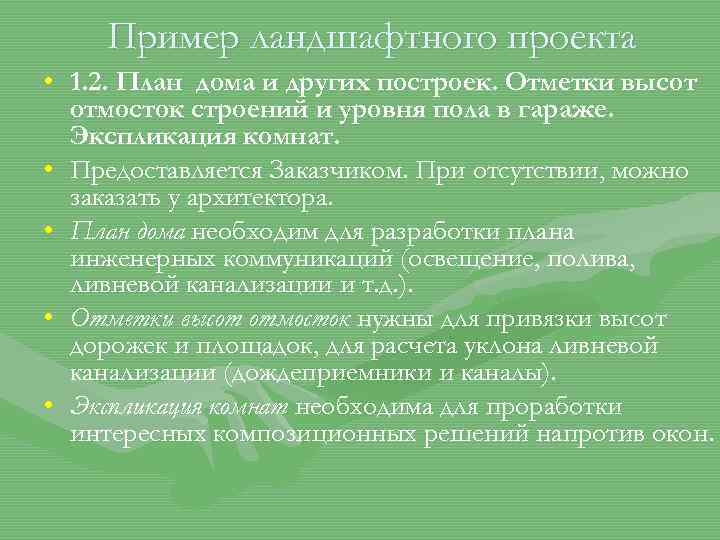

Пример ландшафтного проекта • 1. 2. План дома и других построек. Отметки высот отмосток строений и уровня пола в гараже. Экспликация комнат. • Предоставляется Заказчиком. При отсутствии, можно заказать у архитектора. • План дома необходим для разработки плана инженерных коммуникаций (освещение, полива, ливневой канализации и т. д. ). • Отметки высот отмосток нужны для привязки высот дорожек и площадок, для расчета уклона ливневой канализации (дождеприемники и каналы). • Экспликация комнат необходима для проработки интересных композиционных решений напротив окон.

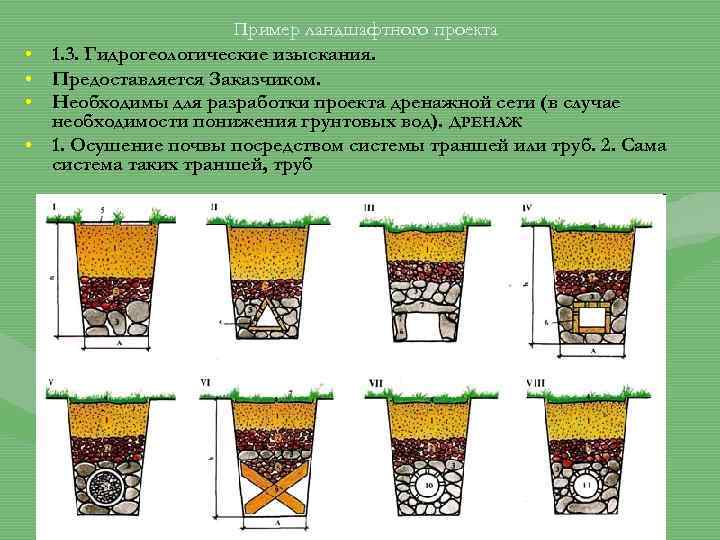

• • Пример ландшафтного проекта 1. 3. Гидрогеологические изыскания. Предоставляется Заказчиком. Необходимы для разработки проекта дренажной сети (в случае необходимости понижения грунтовых вод). ДРЕНАЖ 1. Осушение почвы посредством системы траншей или труб. 2. Сама система таких траншей, труб

Пример ландшафтного проекта

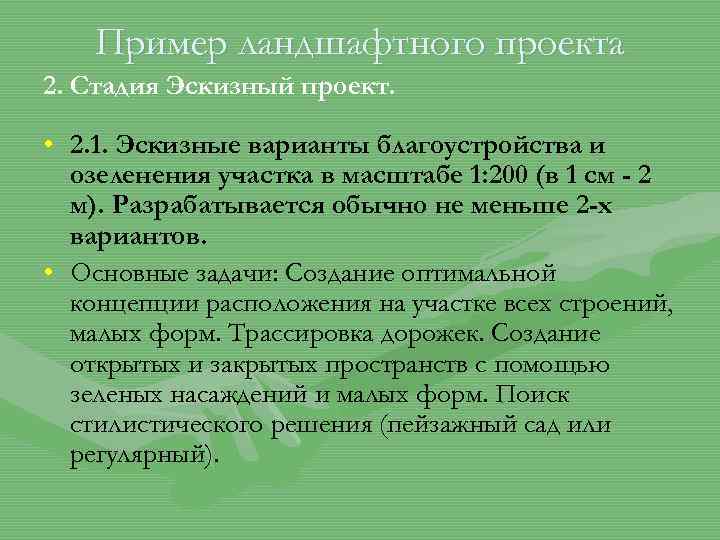

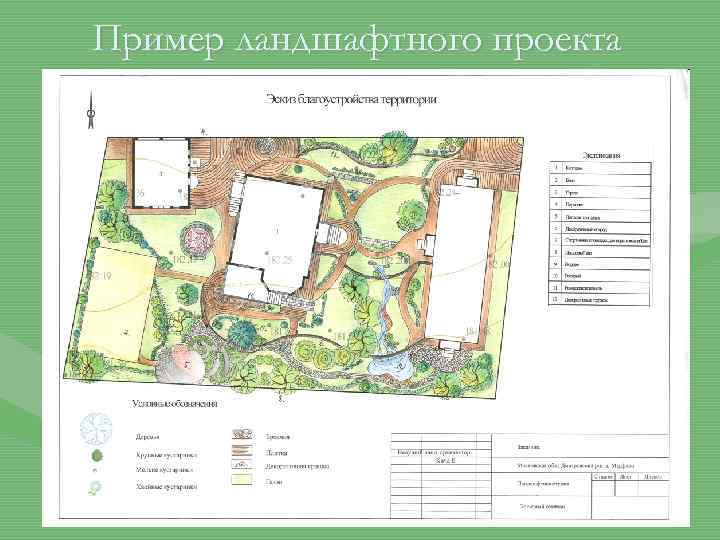

Пример ландшафтного проекта 2. Стадия Эскизный проект. • 2. 1. Эскизные варианты благоустройства и озеленения участка в масштабе 1: 200 (в 1 см - 2 м). Разрабатывается обычно не меньше 2 -х вариантов. • Основные задачи: Создание оптимальной концепции расположения на участке всех строений, малых форм. Трассировка дорожек. Создание открытых и закрытых пространств с помощью зеленых насаждений и малых форм. Поиск стилистического решения (пейзажный сад или регулярный).

Пример ландшафтного проекта

Пример ландшафтного проекта • Малые архитектурные формы – элементы садово-парковой композиции или городского ландшафта: беседки, ротонды, перголы, трельяжи, скамейки, арки, скульптуры из растений, урны, киоски, павильоны, оборудование детских площадок, навесы и т. п. • пергола • трельяж

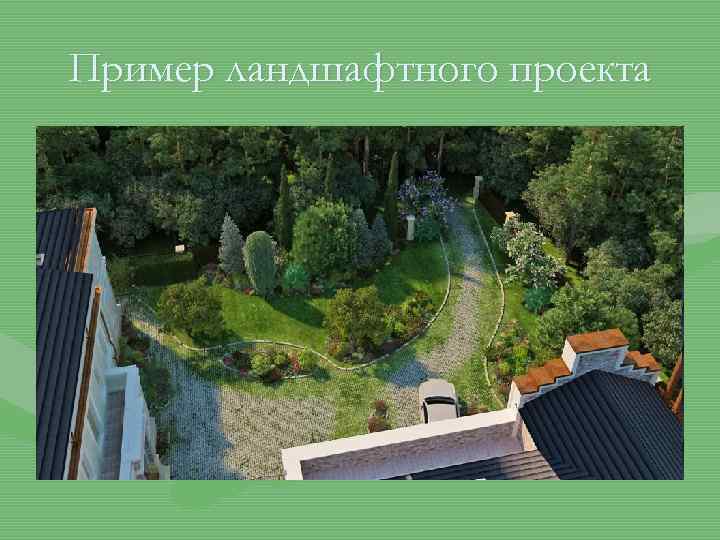

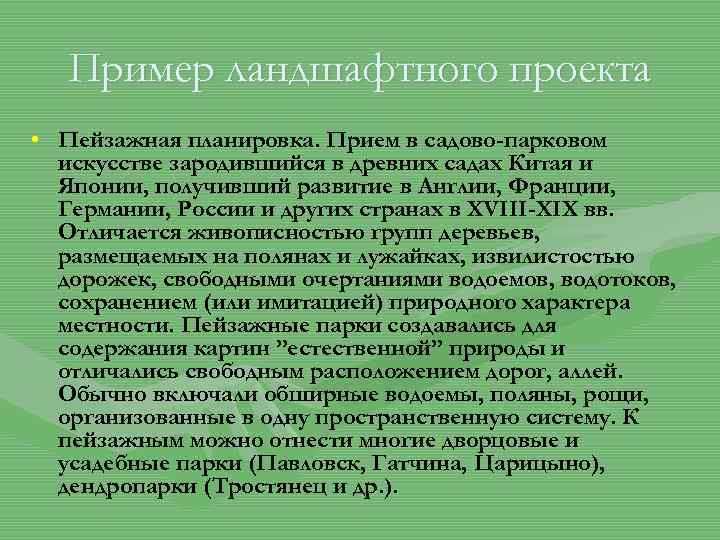

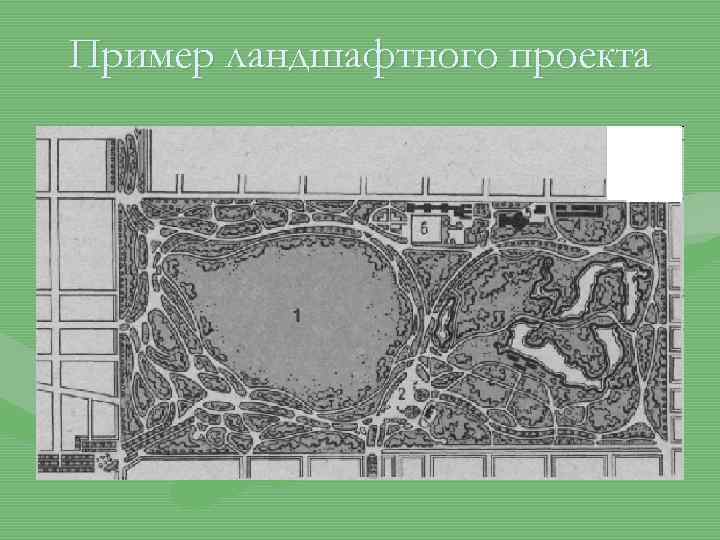

Пример ландшафтного проекта • Пейзажная планировка. Прием в садово-парковом искусстве зародившийся в древних садах Китая и Японии, получивший развитие в Англии, Франции, Германии, России и других странах в XVIII-XIX вв. Отличается живописностью групп деревьев, размещаемых на полянах и лужайках, извилистостью дорожек, свободными очертаниями водоемов, водотоков, сохранением (или имитацией) природного характера местности. Пейзажные парки создавались для содержания картин ”естественной” природы и отличались свободным расположением дорог, аллей. Обычно включали обширные водоемы, поляны, рощи, организованные в одну пространственную систему. К пейзажным можно отнести многие дворцовые и усадебные парки (Павловск, Гатчина, Царицыно), дендропарки (Тростянец и др. ).

Пример ландшафтного проекта

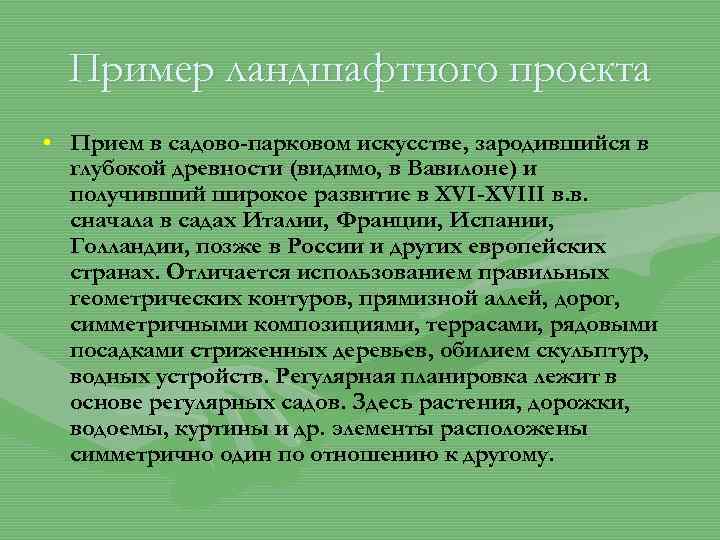

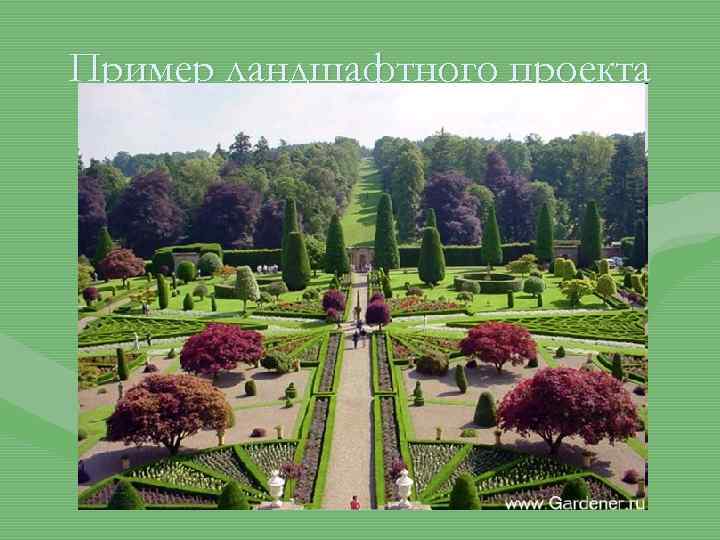

Пример ландшафтного проекта • Прием в садово-парковом искусстве, зародившийся в глубокой древности (видимо, в Вавилоне) и получивший широкое развитие в XVI-XVIII в. в. сначала в садах Италии, Франции, Испании, Голландии, позже в России и других европейских странах. Отличается использованием правильных геометрических контуров, прямизной аллей, дорог, симметричными композициями, террасами, рядовыми посадками стриженных деревьев, обилием скульптур, водных устройств. Регулярная планировка лежит в основе регулярных садов. Здесь растения, дорожки, водоемы, куртины и др. элементы расположены симметрично один по отношению к другому.

Пример ландшафтного проекта

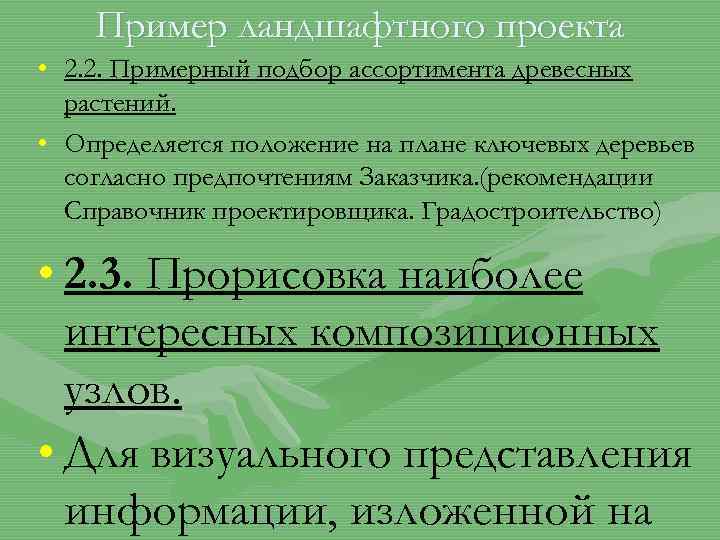

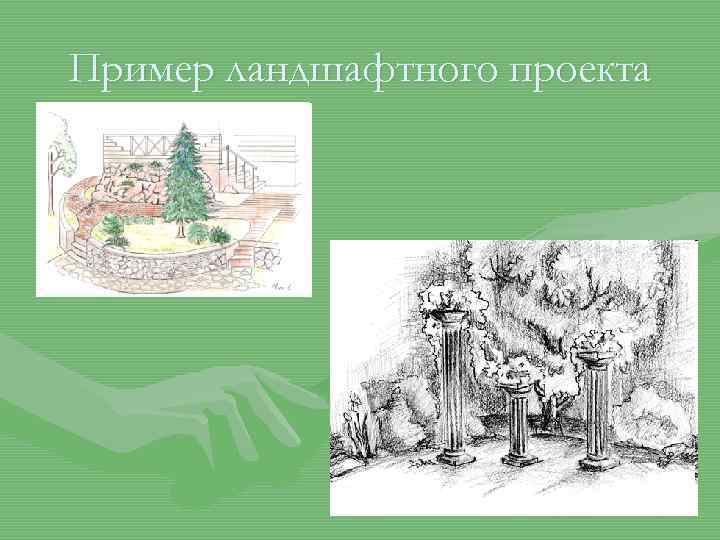

Пример ландшафтного проекта • 2. 2. Примерный подбор ассортимента древесных растений. • Определяется положение на плане ключевых деревьев согласно предпочтениям Заказчика. (рекомендации Справочник проектировщика. Градостроительство) • 2. 3. Прорисовка наиболее интересных композиционных узлов. • Для визуального представления информации, изложенной на

Пример ландшафтного проекта

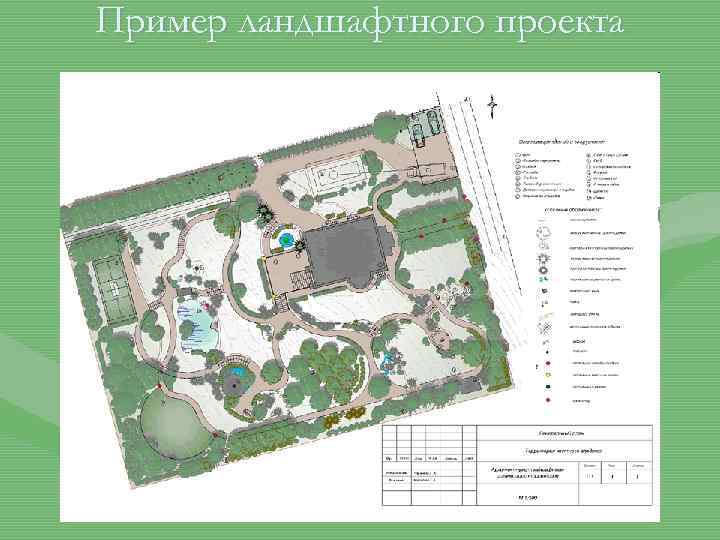

Пример ландшафтного проекта • 3. Стадия Рабочий проект. • 3. 1. Генеральный план благоустройства и озеленения в масштабе 1: 200 (в 1 см - 2 м). • Генеральный план разрабатывается на основе одного из двух предварительных эскизов. Он служит основой для всех последующих чертежей. Поэтому все изменения в генплане желательно завершить до начала разработки всей последующей документации. Генплан прорабатывается с учетом имеющихся коммуникаций: необходимо придерживаться СНи. Пов (2. 07. 01 -87) при посадке древесных насаждений (расстояние от стволов деревьев до коммуникаций, стен строений, заборов и дорожек). Все элементы проектируются с учетом эргономики и затрат материалов. • Генплан лучше еще раз согласовать с Заказчиком.

Пример ландшафтного проекта

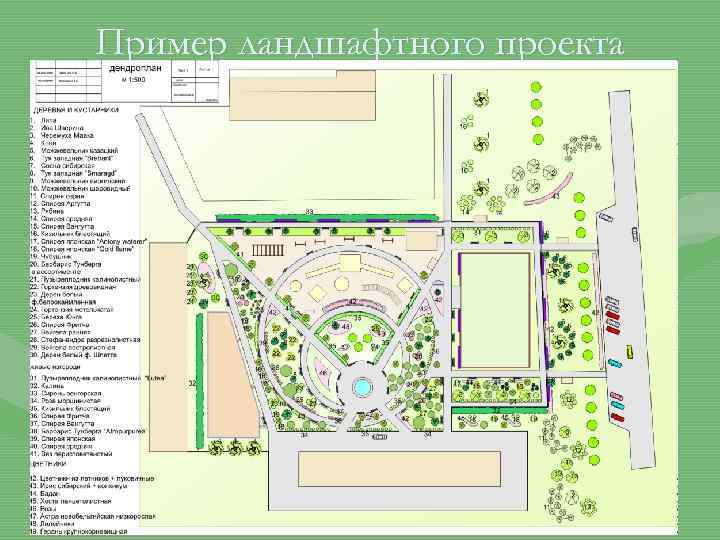

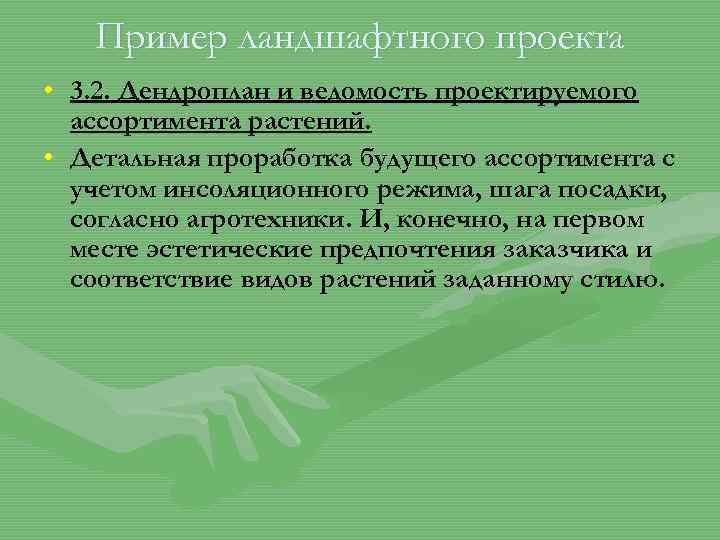

Пример ландшафтного проекта • 3. 2. Дендроплан и ведомость проектируемого ассортимента растений. • Детальная проработка будущего ассортимента с учетом инсоляционного режима, шага посадки, согласно агротехники. И, конечно, на первом месте эстетические предпочтения заказчика и соответствие видов растений заданному стилю.

Пример ландшафтного проекта

Пример ландшафтного проекта • Агроте хника (синоним: техноло гия растениево дства) — система приёмов возделывания культурных растений. Задача агротехники — обеспечить высокую урожайность выращиваемых растений при минимальных затратах труда и материально-финансовых средств на единицу качественной продукции. Современная агротехника направлена также на сохранение почвенного плодородия, защиту почв от эрозии. Каждый агротехнический приём и вся система агротехнических приёмов поля или культуры должны быть почвозащитными, влаго- и гумусосберегающими.

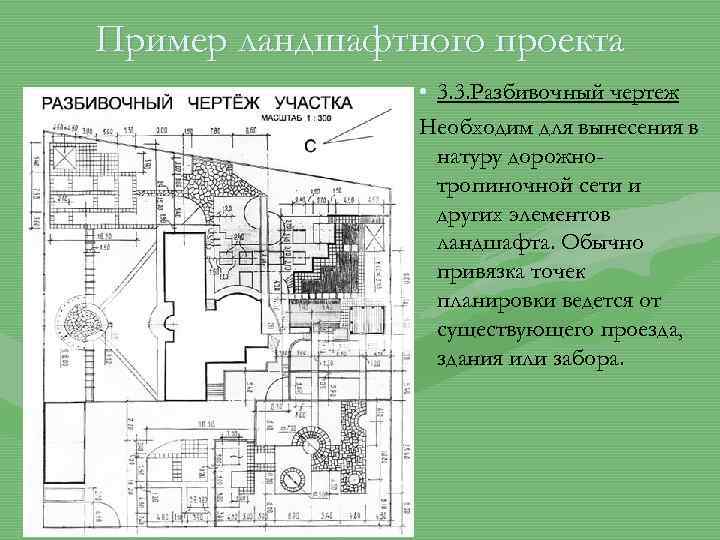

Пример ландшафтного проекта • 3. 3. Разбивочный чертеж Необходим для вынесения в натуру дорожнотропиночной сети и других элементов ландшафта. Обычно привязка точек планировки ведется от существующего проезда, здания или забора.

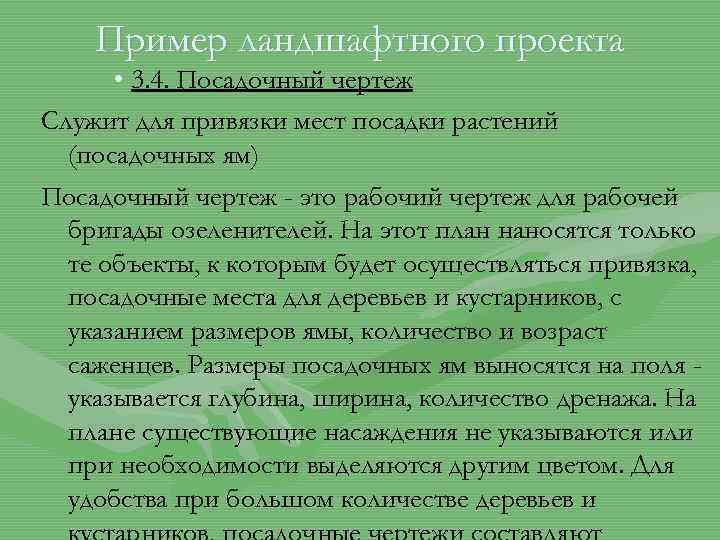

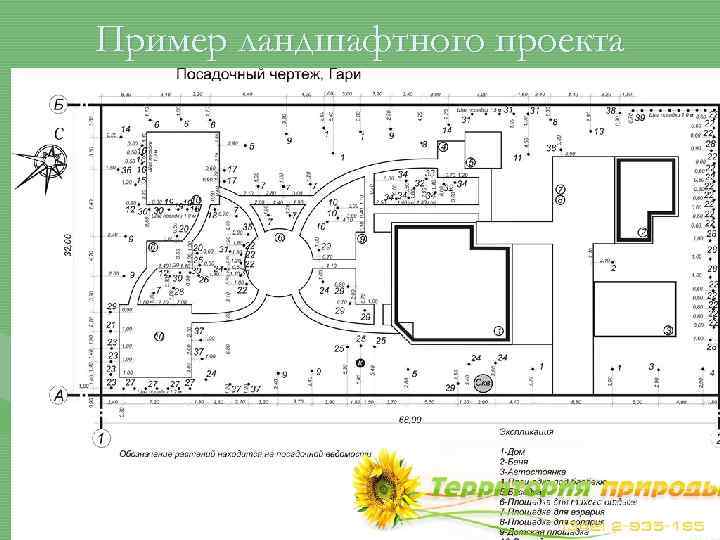

Пример ландшафтного проекта • 3. 4. Посадочный чертеж Служит для привязки мест посадки растений (посадочных ям) Посадочный чертеж - это рабочий чертеж для рабочей бригады озеленителей. На этот план наносятся только те объекты, к которым будет осуществляться привязка, посадочные места для деревьев и кустарников, с указанием размеров ямы, количество и возраст саженцев. Размеры посадочных ям выносятся на поля указывается глубина, ширина, количество дренажа. На плане существующие насаждения не указываются или при необходимости выделяются другим цветом. Для удобства при большом количестве деревьев и

Пример ландшафтного проекта

Пример ландшафтного проекта • 3. 5 План осветительной сети • Расстановка светильников на плане согласно требованиям освещенности и дизайнерскому замыслу

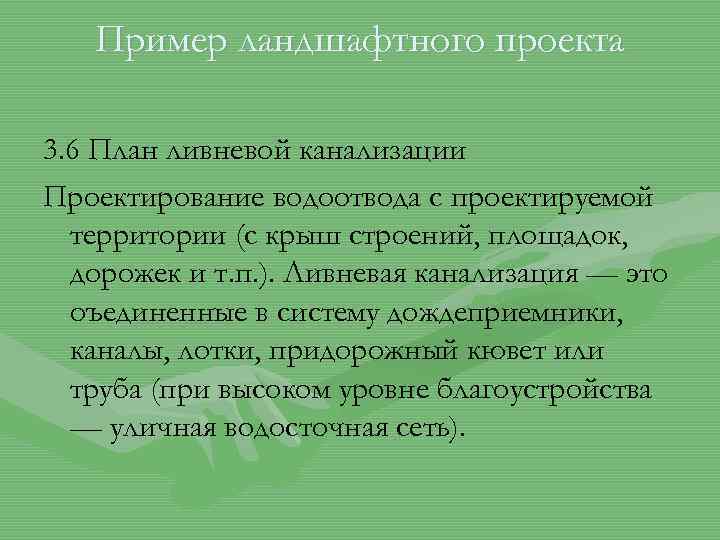

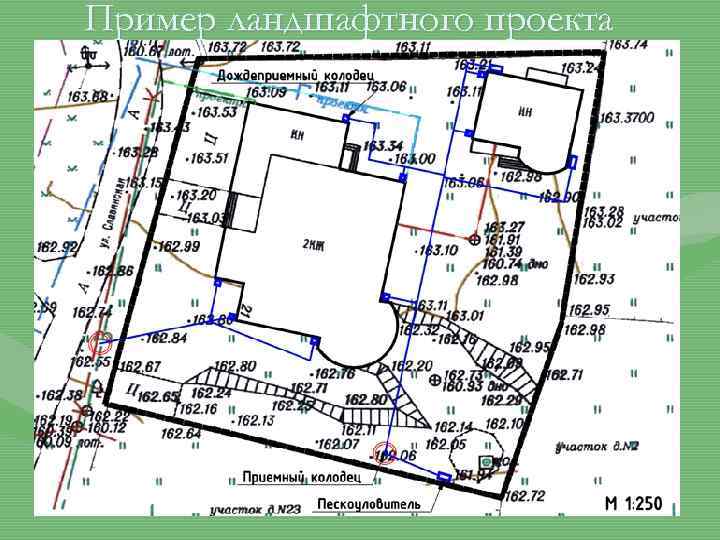

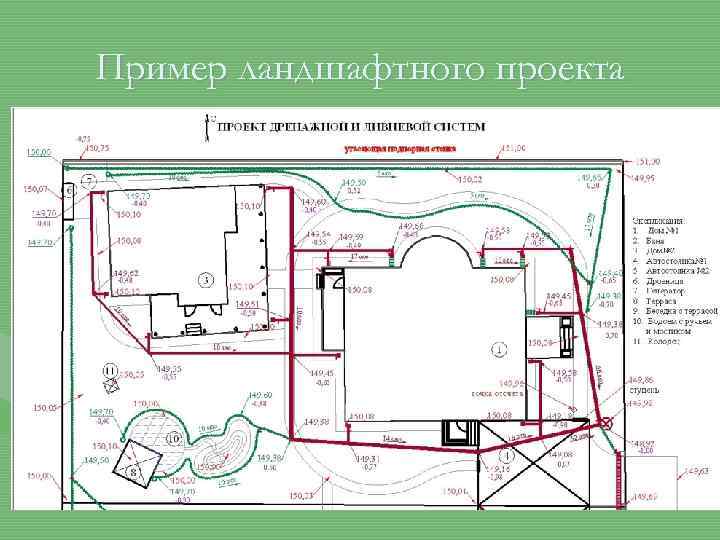

Пример ландшафтного проекта 3. 6 План ливневой канализации Проектирование водоотвода с проектируемой территории (с крыш строений, площадок, дорожек и т. п. ). Ливневая канализация — это оъединенные в систему дождеприемники, каналы, лотки, придорожный кювет или труба (при высоком уровне благоустройства — уличная водосточная сеть).

Пример ландшафтного проекта

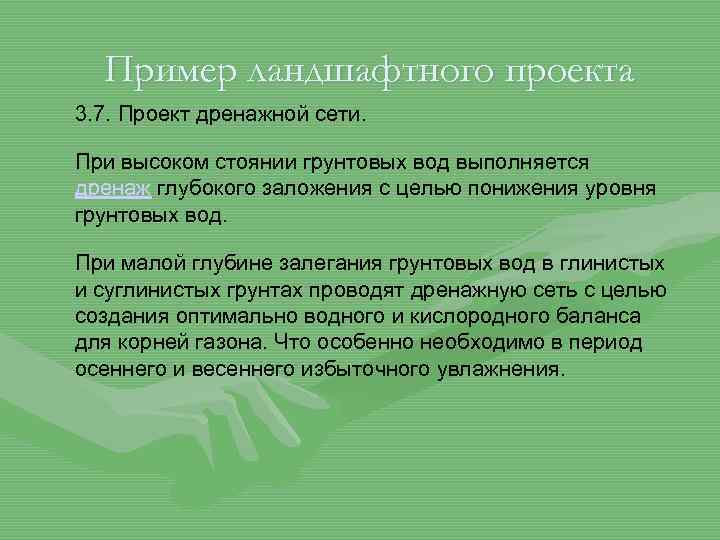

Пример ландшафтного проекта 3. 7. Проект дренажной сети. При высоком стоянии грунтовых вод выполняется дренаж глубокого заложения с целью понижения уровня грунтовых вод. При малой глубине залегания грунтовых вод в глинистых и суглинистых грунтах проводят дренажную сеть с целью создания оптимально водного и кислородного баланса для корней газона. Что особенно необходимо в период осеннего и весеннего избыточного увлажнения.

Пример ландшафтного проекта

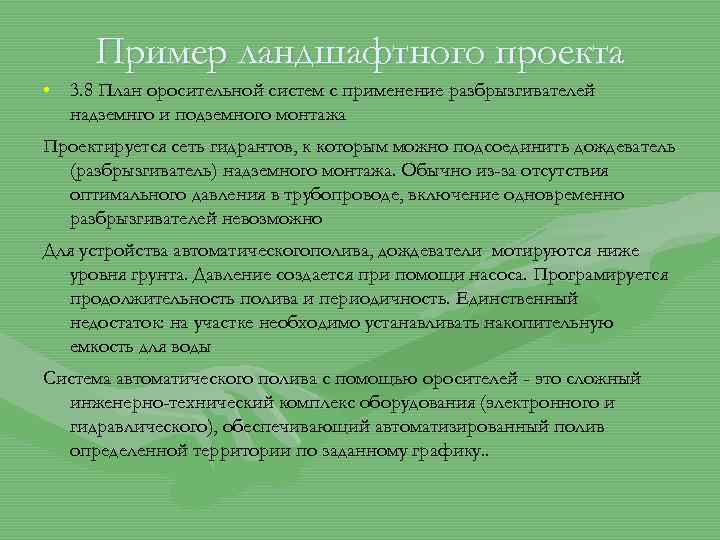

Пример ландшафтного проекта • 3. 8 План оросительной систем с применение разбрызгивателей надземнго и подземного монтажа Проектируется сеть гидрантов, к которым можно подсоединить дождеватель (разбрызгиватель) надземного монтажа. Обычно из-за отсутствия оптимального давления в трубопроводе, включение одновременно разбрызгивателей невозможно Для устройства автоматическогополива, дождеватели мотируются ниже уровня грунта. Давление создается при помощи насоса. Програмируется продолжительность полива и периодичность. Единственный недостаток: на участке необходимо устанавливать накопительную емкость для воды Система автоматического полива с помощью оросителей - это сложный инженерно-технический комплекс оборудования (электронного и гидравлического), обеспечивающий автоматизированный полив определенной территории по заданному графику. .

Пример ландшафтного проекта

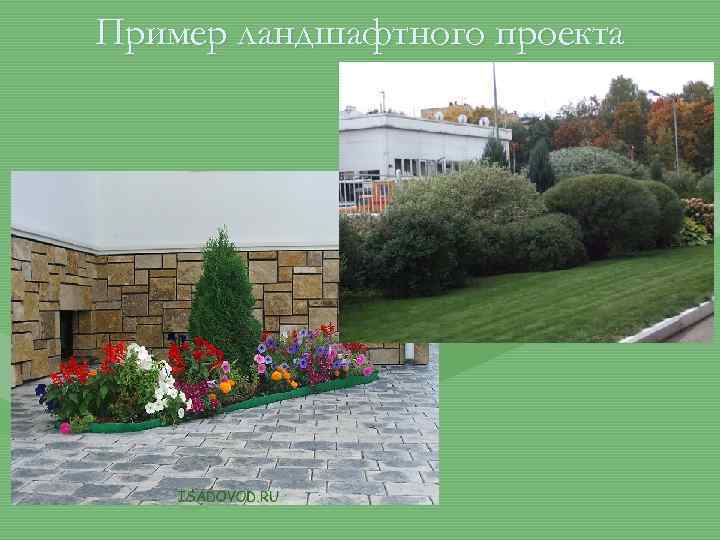

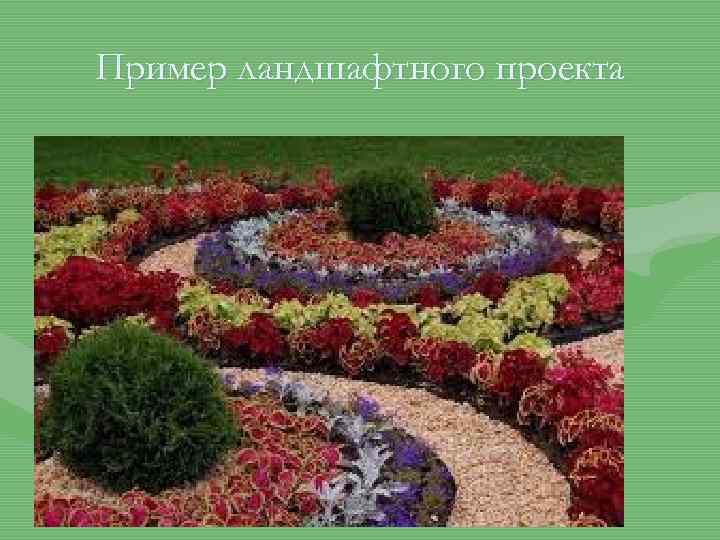

Пример ландшафтного проекта 3. 9 Разработка миксбордеров Миксбордеры. Это так называемые смешанные бордюры, характерной чертой которых является то, что они составляются из растений, цветущих в различное время года; миксбордеру соответствует разнообразие цветочных культур и многократная сменяемость их цветения; он должен оставаться декоративным в течение всего периода вегетации. Миксбордер состоит из группировок растений, повторяющихся через определенные интервалы; площадь каждой группировки 3 -5 кв. м. , конфигурация - трапеция, прямоугольник, ромб. В качестве декоративного компонента в миксбордер вводят инертные материалы - цветную гальку, щебенку, речной песок; а иногда прерывают каменистыми участками или плиточной дорожкой. Миксбордеры бывают плоскостными и объемными (ступенями). В плоскостных миксбордерах используют низкие растения одной высоты. В объемных или ступенчатых устройствах растения подбирают по высоте: высокорослые на заднем плане, среднерослые на среднем, низкие - на переднем. Для заднего плана применяют такие виды, как шпорник, золотарник, мальва, наперстянка, астры высокие. Для среднего плана тюльпаны, нарциссы, хризантемы, флоксы, ирисы, пионы, люпины. Для переднего плана - примулы, очиток, стахис, арабис и др. Могут быть использованы однолетники: бархатцы, флокс Друмонди, лобелия, низкие сорта астр и др.

Пример ландшафтного проекта

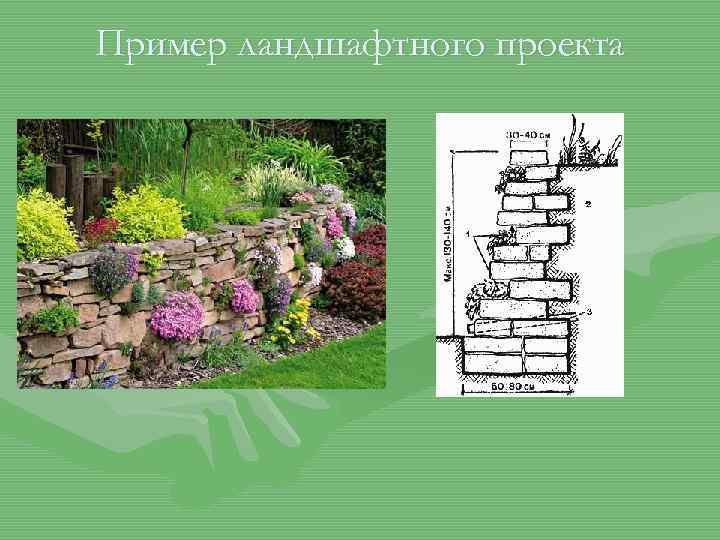

Пример ландшафтного проекта 3. 10 Разработка консрукции и декоративного оформления каскада, вооема, подпорных стен, альпинариев

Пример ландшафтного проекта

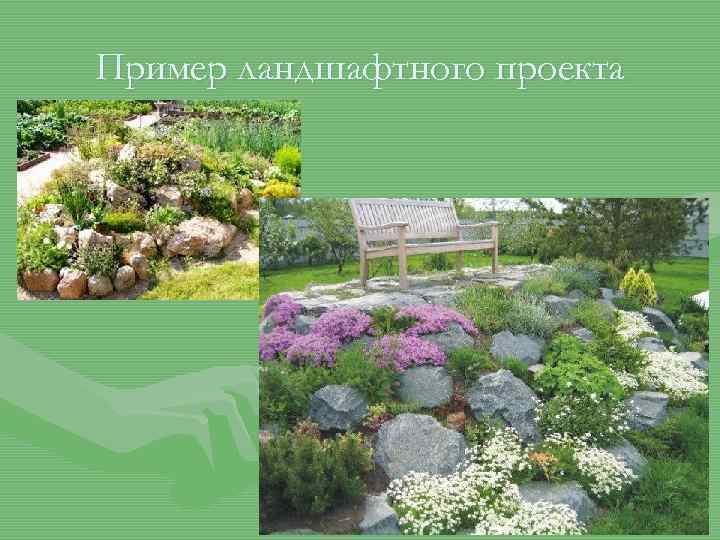

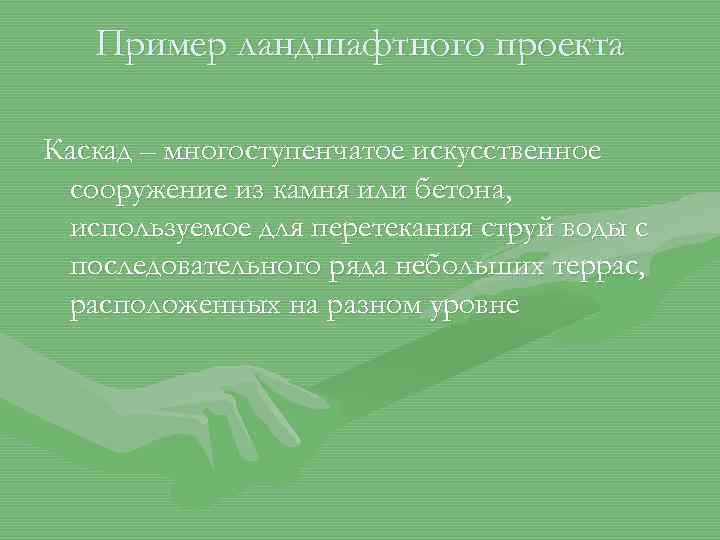

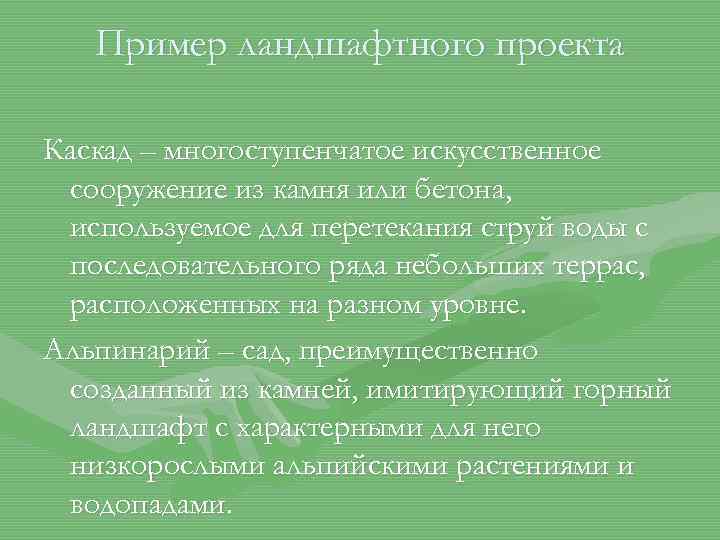

Пример ландшафтного проекта Каскад – многоступенчатое искусственное сооружение из камня или бетона, используемое для перетекания струй воды с последовательного ряда небольших террас, расположенных на разном уровне. Альпинарий – сад, преимущественно созданный из камней, имитирующий горный ландшафт с характерными для него низкорослыми альпийскими растениями и водопадами.

Пример ландшафтного проекта

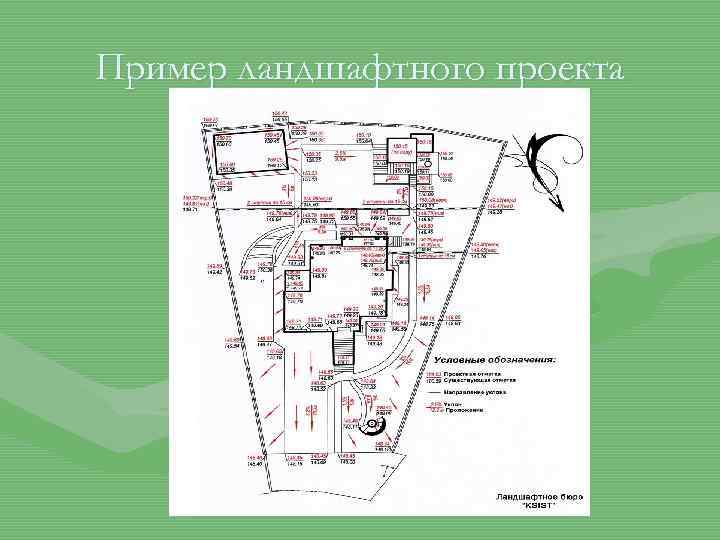

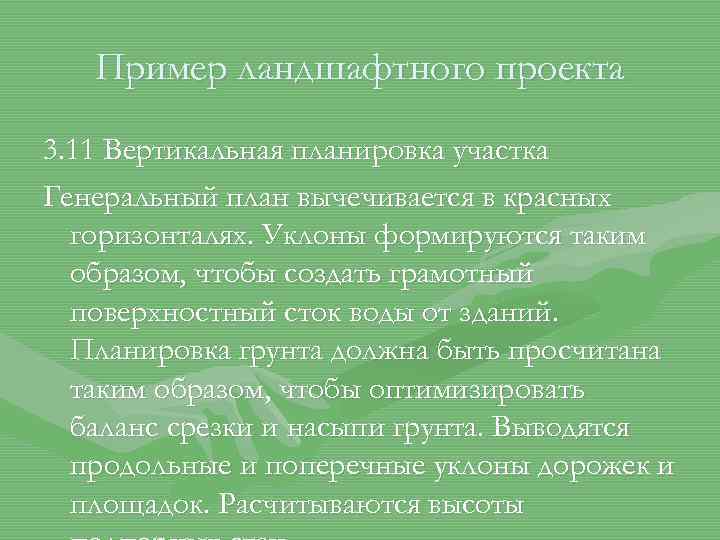

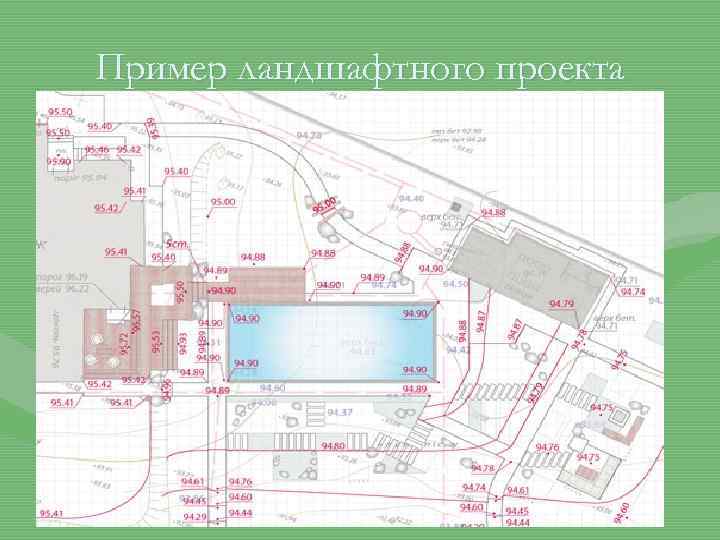

Пример ландшафтного проекта 3. 11 Вертикальная планировка участка Генеральный план вычечивается в красных горизонталях. Уклоны формируются таким образом, чтобы создать грамотный поверхностный сток воды от зданий. Планировка грунта должна быть просчитана таким образом, чтобы оптимизировать баланс срезки и насыпи грунта. Выводятся продольные и поперечные уклоны дорожек и площадок. Расчитываются высоты

Пример ландшафтного проекта

Пример ландшафтного проекта 3. 12 Разрезы участков Необходимы для визуального представления сложных разновысотных решений.

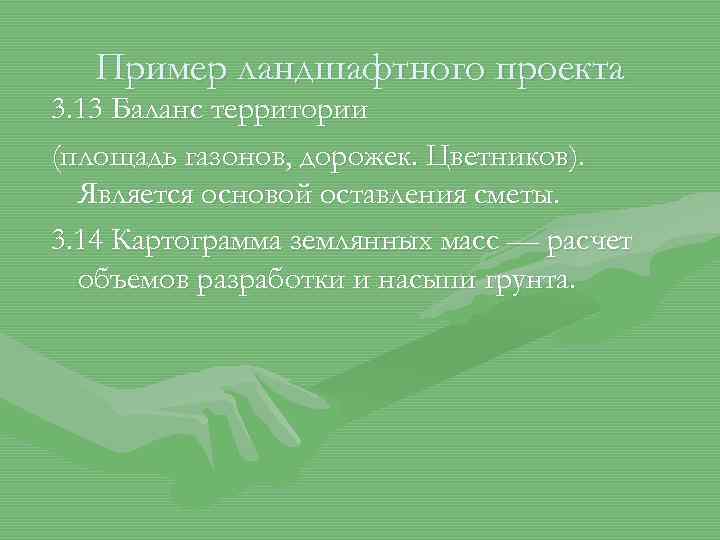

Пример ландшафтного проекта 3. 13 Баланс территории (площадь газонов, дорожек. Цветников). Является основой оставления сметы. 3. 14 Картограмма землянных масс — расчет объемов разработки и насыпи грунта.
