Пример использования метода преобразования сложнозамкнутых электрических сетей.
. Задача: Выполнить расчет установившегося режима однородной сети, рис. 1, методом преобразования. Расчет выполнить без учета генерации ЛЭП и потерь мощности. Исходная схема сети Первый шаг преобразования Расчет эквивалентной нагрузки узла 3: 50 км А 50 км 1 100+j 50 4 80+j 40 30 км 40 км 80 км 2 -200 -j 100 3 30+j 15 Рис. 1 - Исходная схема сети 50 км 40+j 20 5 60 км 50 км А 1 100+j 50 4 30 км 80+j 40 40 км 2 30 км -200 -j 100 3 70+j 35 Рис. 2 - Схема сети (1 шаг) 2

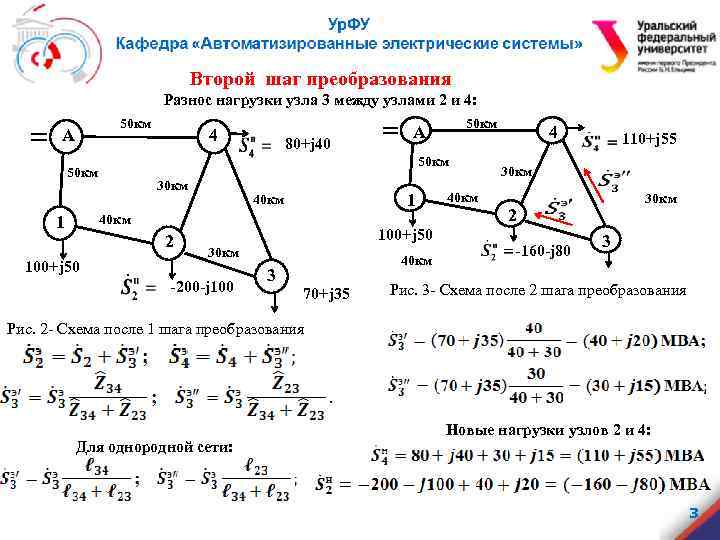

Второй шаг преобразования Разнос нагрузки узла 3 между узлами 2 и 4: 50 км А 4 80+j 40 50 км 30 км 1 40 км 1 2 100+j 50 50 км А 100+j 50 30 км -200 -j 100 3 40 км 70+j 35 4 110+j 55 30 км 40 км 30 км 2 -160 -j 80 3 Рис. 3 - Схема после 2 шага преобразования Рис. 2 - Схема после 1 шага преобразования Для однородной сети: Новые нагрузки узлов 2 и 4: 3

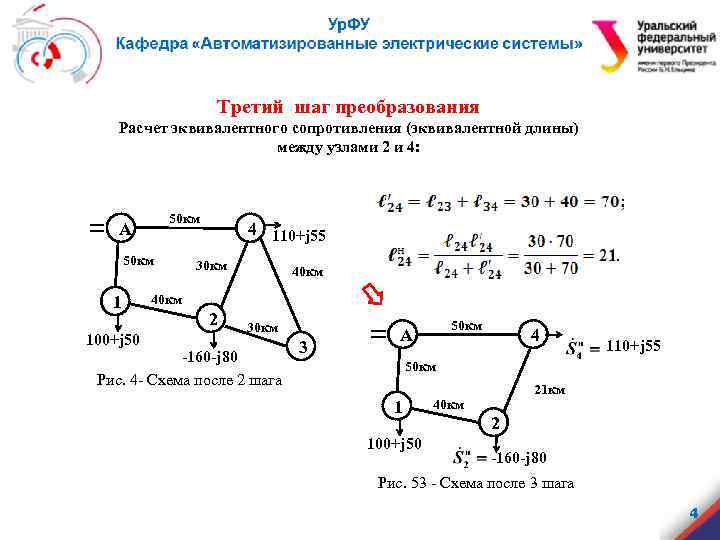

Третий шаг преобразования Расчет эквивалентного сопротивления (эквивалентной длины) между узлами 2 и 4: 50 км А 50 км 1 100+j 50 4 110+j 55 30 км 40 км 2 30 км -160 -j 80 Рис. 4 - Схема после 2 шага 3 50 км А 4 110+j 55 50 км 1 100+j 50 21 км 40 км 2 -160 -j 80 Рис. 53 - Схема после 3 шага 4
Четвертый шаг преобразования Расчет потокораспределения в кольце А 124 В, МВА (узел А разрезан на два узла А и В) А 50 км 40 км 1 2 21 км 4 50 км В 100+j 50 -160 -j 80 110+j 55 Рис. 6 – Расчет кольца (3 шаг) 5

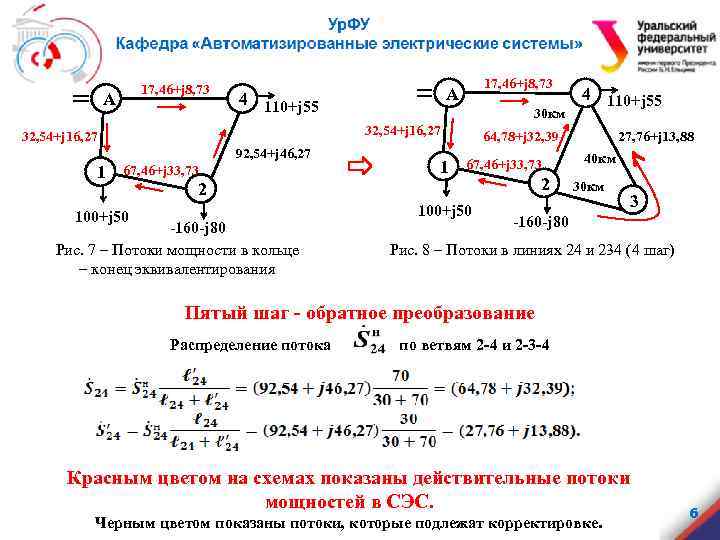

17, 46+j 8, 73 А 4 110+j 55 30 км 32, 54+j 16, 27 92, 54+j 46, 27 1 17, 46+j 8, 73 А 67, 46+j 33, 73 1 64, 78+j 32, 39 67, 46+j 33, 73 2 2 100+j 50 -160 -j 80 Рис. 7 – Потоки мощности в кольце – конец эквивалентирования 4 110+j 55 100+j 50 27, 76+j 13, 88 40 км 3 -160 -j 80 Рис. 8 – Потоки в линиях 24 и 234 (4 шаг) Пятый шаг - обратное преобразование Распределение потока по ветвям 2 -4 и 2 -3 -4 Красным цветом на схемах показаны действительные потоки мощностей в СЭС. Черным цветом показаны потоки, которые подлежат корректировке. 6

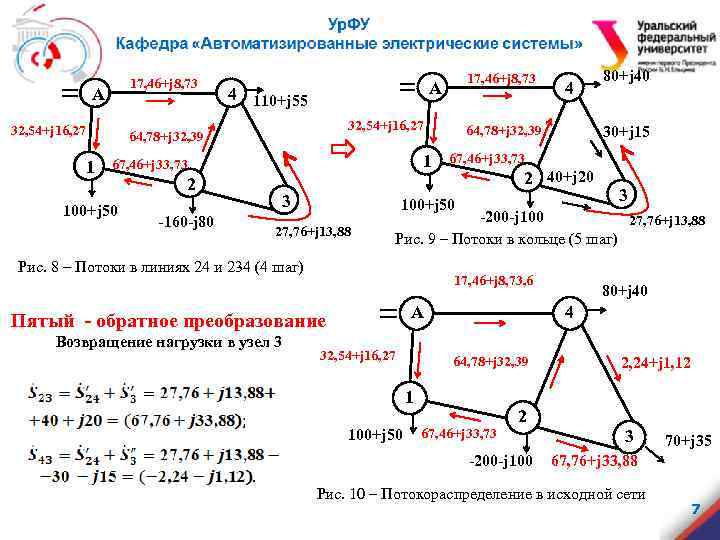

17, 46+j 8, 73 А 32, 54+j 16, 27 1 4 110+j 55 32, 54+j 16, 27 64, 78+j 32, 39 1 67, 46+j 33, 73 100+j 50 2 -160 -j 80 17, 46+j 8, 73 А 3 64, 78+j 32, 39 80+j 40 30+j 15 67, 46+j 33, 73 2 40+j 20 100+j 50 27, 76+j 13, 88 3 -200 -j 100 27, 76+j 13, 88 Рис. 9 – Потоки в кольце (5 шаг) Рис. 8 – Потоки в линиях 24 и 234 (4 шаг) 17, 46+j 8, 73, 6 А Пятый - обратное преобразование Возвращение нагрузки в узел 3 4 32, 54+j 16, 27 4 64, 78+j 32, 39 1 100+j 50 80+j 40 67, 46+j 33, 73 2 -200 -j 100 2, 24+j 1, 12 3 70+j 35 67, 76+j 33, 88 Рис. 10 – Потокораспределение в исходной сети 7
СПАСИБО ЗА ВНИМАНИЕ
