Применение явления электромагнитной индукции Генератор переменного тока

Применение явления электромагнитной индукции

Генератор переменного тока Генера тор переме нного то ка (устаревшее «альтерна тор» ) — электрическая машина, преобразующая механическую энергию в электрическую энергию переменного тока. Большинство генераторов переменного тока используют вращающееся магнитное поле.

Принцип действия генератора основан на законе электромагнитной индукции — индуцировании электродвижущей силы в прямоугольном контуре (проволочной рамке), находящейся в однородном вращающемся магнитном поле. Или наоборот, прямоугольный контур вращается в однородном неподвижном магнитном поле. Допустим, что однородное магнитное поле, создаваемое постоянным магнитом вращается вокруг своей оси в проводящем контуре (проволочной рамке) с равномерной угловой скоростью. Две равные порознь вертикальные стороны контура (см. рисунок) являются активными, так как их пересекают магнитные линии магнитного поля. Две равные порознь горизонтальные стороны контура — не активные, так как магнитные линии магнитного поля их не пересекают, магнитные линии скользят вдоль горизонтальных сторон, электродвижущая сила в них не образуется.

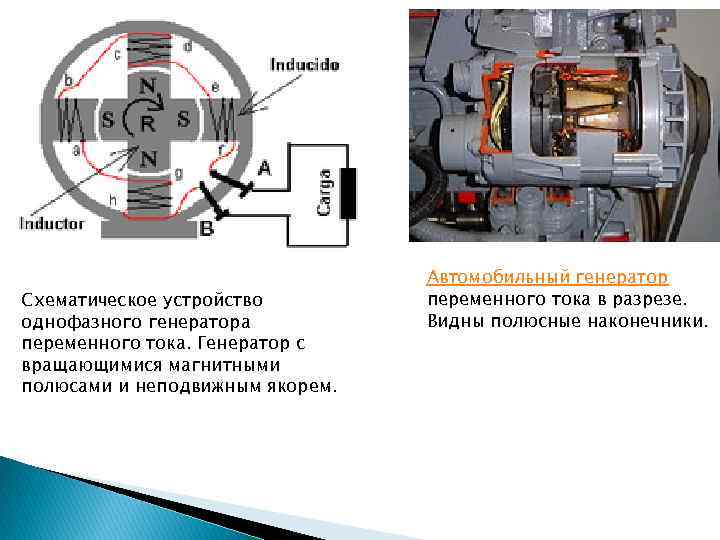

Схематическое устройство однофазного генератора переменного тока. Генератор с вращающимися магнитными полюсами и неподвижным якорем. Автомобильный генератор переменного тока в разрезе. Видны полюсные наконечники.

Устройство генератора переменного тока По конструкции можно выделить : ♥генераторы с неподвижными магнитными полюсами и вращающимся якорем; ♥генераторы с вращающимися магнитными полюсами и неподвижным якорем. Получили наибольшее распространение, так как благодаря неподвижности якорной обмотки отпадает необходимость снимать с ротора большой ток высокого напряжения с использованием скользящих контактов (щёток) и контактных колец. По соединению фазных обмоток трёхфазного генератора: ♥ Соединение «звездой» ♥Соединение «треугольником» .

К трёхфазному генератору (соединение «звездой» ) подключена активная нагрузка (соединение «звездой» ), нейтральный провод отсутствует.

К трёхфазному генератору (соединение «звездой» ) подключена активная нагрузка (соединение «звездой» ) с нейтральным проводом. К трёхфазному генератору (соединение «треугольником» ) подключена активная нагрузка (соединение «треугольником» ).

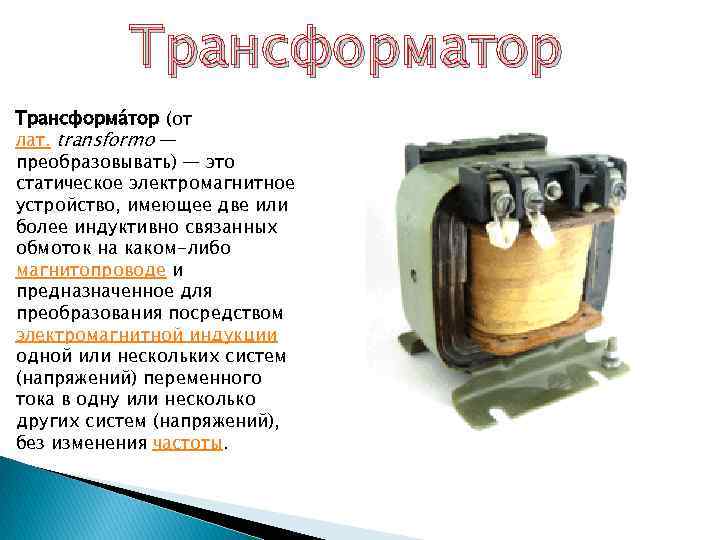

Трансформатор Трансформа тор (от лат. transformo — преобразовывать) — это статическое электромагнитное устройство, имеющее две или более индуктивно связанных обмоток на каком-либо магнитопроводе и предназначенное для преобразования посредством электромагнитной индукции одной или нескольких систем (напряжений) переменного тока в одну или несколько других систем (напряжений), без изменения частоты.

Трансформатор осуществляет преобразование напряжения переменного тока и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

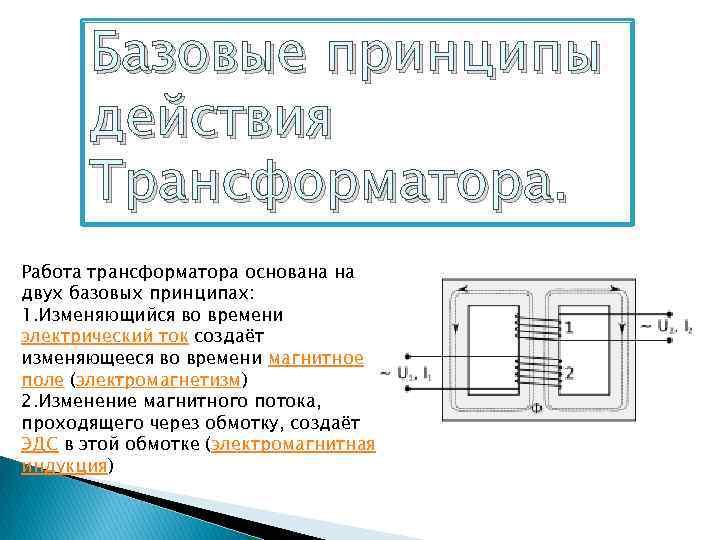

Базовые принципы действия Трансформатора. Работа трансформатора основана на двух базовых принципах: 1. Изменяющийся во времени электрический ток создаёт изменяющееся во времени магнитное поле (электромагнетизм) 2. Изменение магнитного потока, проходящего через обмотку, создаёт ЭДС в этой обмотке (электромагнитная индукция)

ТОКИ ФУКО Вихревые токи или токи Фуко (в честь Ж. Б. Л. Фуко) — вихревые индукционные токи, возникающие в проводниках при изменении пронизывающего их магнитного потока.

Вихревые токи были подробно исследованы французским физиком Фуко (1819— 1868) и названы его именем. Он открыл явление нагревания металлических тел, вращаемых в магнитном поле, вихревыми токами. Токи Фуко возникают под воздействием переменного электромагнитного поля и по физической природе ничем не отличаются от индукционных токов, возникающих в линейных проводах. Они вихревые, то есть замкнуты в кольца. Электрическое сопротивление массивного проводника мало, поэтому токи Фуко достигают очень большой силы.

ЖЕСТКИЙ ДИСК КОМПЬЮТЕРА. Накопи тель на жёстких магни тных ди сках или НЖМД (англ. hard (magnetic) disk drive, HDD, HMDD), жёсткий диск, в компьютерном сленге «винче стер» — запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.

СПАСИБО ЗА ВНИМАНИЕ!!!
