ПРИМЕНЕНИЕ КАБЕЛЬНЫХ МУФТ ХОЛОДНОЙ УСАДКИ

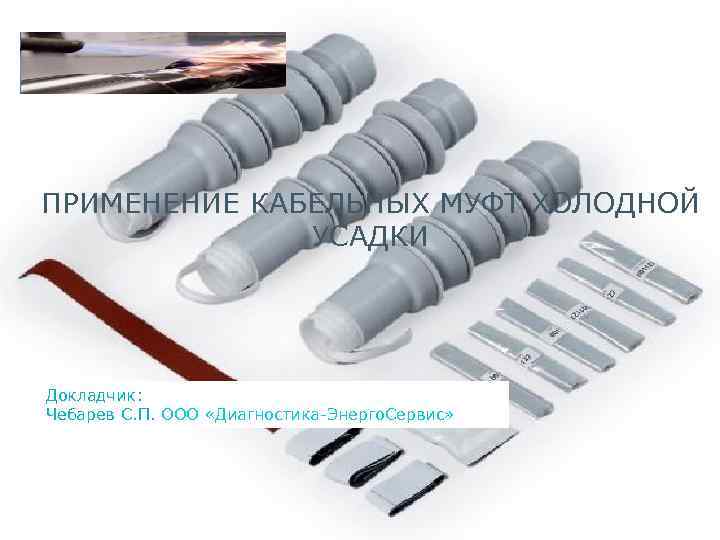

ПРИМЕНЕНИЕ КАБЕЛЬНЫХ МУФТ ХОЛОДНОЙ УСАДКИ Докладчик: Чебарев С. П. ООО «Диагностика-Энерго. Сервис»

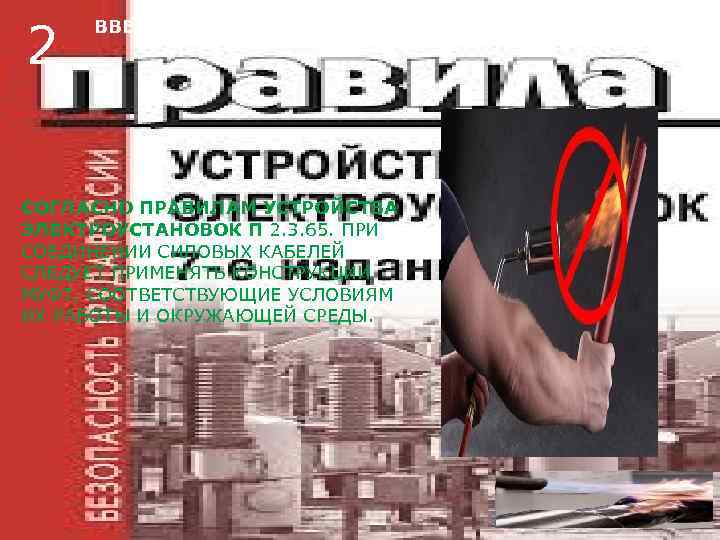

2 ВВЕДЕНИЕ СОГЛАСНО ПРАВИЛАМ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК П 2. 3. 65. ПРИ СОЕДИНЕНИИ СИЛОВЫХ КАБЕЛЕЙ СЛЕДУЕТ ПРИМЕНЯТЬ КОНСТРУКЦИИ МУФТ, СООТВЕТСТВУЮЩИЕ УСЛОВИЯМ ИХ РАБОТЫ И ОКРУЖАЮЩЕЙ СРЕДЫ.

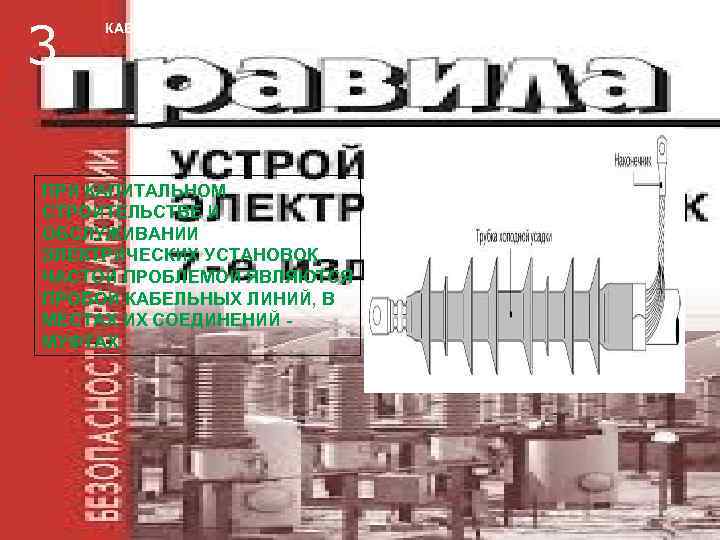

3 КАБЕЛЬНАЯ МУФТА ПРИ КАПИТАЛЬНОМ СТРОИТЕЛЬСТВЕ И ОБСЛУЖИВАНИИ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК, ЧАСТОЙ ПРОБЛЕМОЙ ЯВЛЯЮТСЯ ПРОБОИ КАБЕЛЬНЫХ ЛИНИЙ, В МЕСТАХ ИХ СОЕДИНЕНИЙ - МУФТАХ

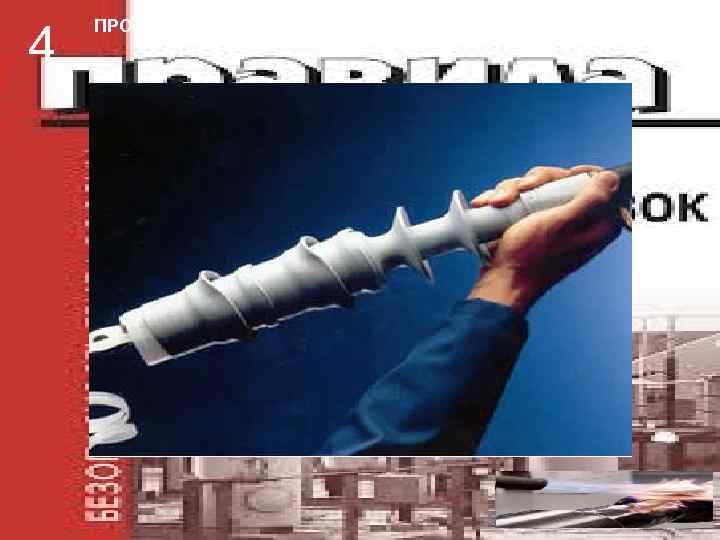

4 ПРОБОИ КАБЕЛЬНЫХ МУФТ
5 КАБЕЛЬНЫЕ ТЕРМОУСАДОЧНЫЕ МУФТЫ НА ДАННЫЙ МОМЕНТ ШИРОКОЕ РАСПРОСТРАНЕНИЕ ПОЛУЧИЛИ КАБЕЛЬНЫЕ ТЕРМОУСАДОЧНЫЕ МУФТЫ

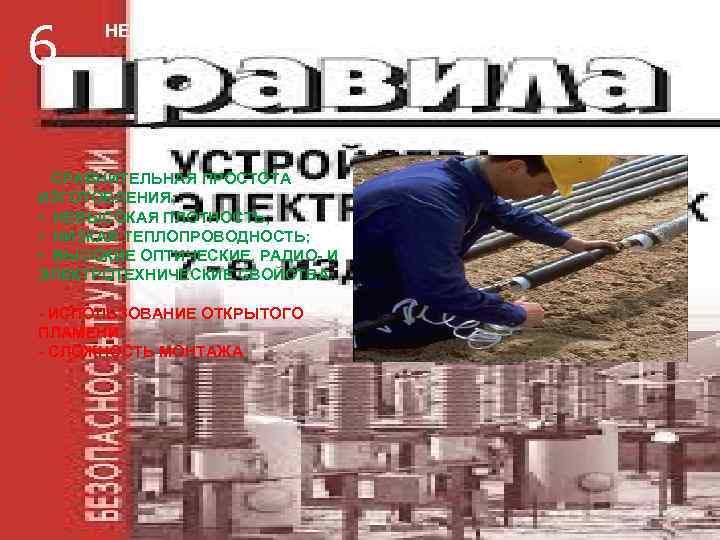

6 НЕДОСТАТКИ И ПРЕИМУЩЕСТВА ТЕРМОУСАДОЧНЫХ МУФТ СРАВНИТЕЛЬНАЯ ПРОСТОТА ИЗГОТОВЛЕНИЯ; • НЕВЫСОКАЯ ПЛОТНОСТЬ; • НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ; • ВЫСОКИЕ ОПТИЧЕСКИЕ, РАДИО- И ЭЛЕКТРОТЕХНИЧЕСКИЕ СВОЙСТВА. - ИСПОЛЬЗОВАНИЕ ОТКРЫТОГО ПЛАМЕНИ - СЛОЖНОСТЬ МОНТАЖА

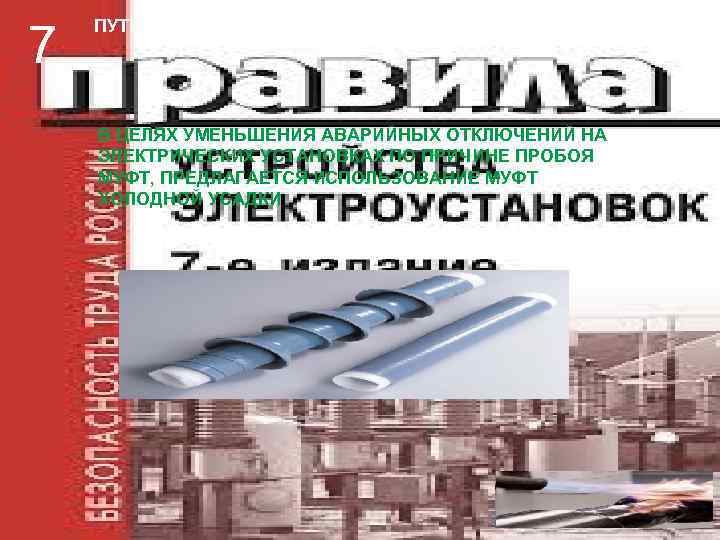

7 ПУТИ РЕШЕНИЯ ПРОБЛЕМЫ В ЦЕЛЯХ УМЕНЬШЕНИЯ АВАРИЙНЫХ ОТКЛЮЧЕНИЙ НА ЭЛЕКТРИЧЕСКИХ УСТАНОВКАХ ПО ПРИЧИНЕ ПРОБОЯ МУФТ, ПРЕДЛАГАЕТСЯ ИСПОЛЬЗОВАНИЕ МУФТ ХОЛОДНОЙ УСАДКИ

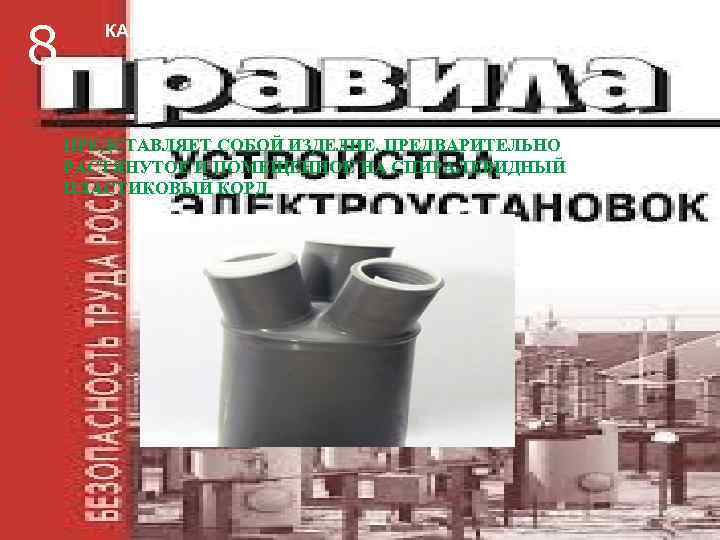

8 КАБЕЛЬНАЯ МУФТА ХОЛОДНОЙ УСАДКИ ПРЕДСТАВЛЯЕТ СОБОЙ ИЗДЕЛИЕ, ПРЕДВАРИТЕЛЬНО РАСТЯНУТОЕ И ПОМЕЩЕННОЕ НА СПИРАЛЕВИДНЫЙ ПЛАСТИКОВЫЙ КОРД

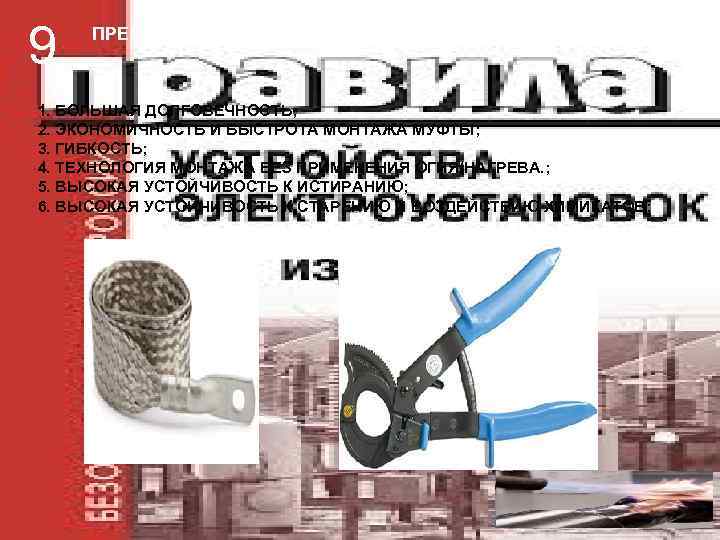

9 ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ МУФТЫ ХОЛОДНОЙ УСАДКИ 1. БОЛЬШАЯ ДОЛГОВЕЧНОСТЬ; 2. ЭКОНОМИЧНОСТЬ И БЫСТРОТА МОНТАЖА МУФТЫ; 3. ГИБКОСТЬ; 4. ТЕХНОЛОГИЯ МОНТАЖА БЕЗ ПРИМЕНЕНИЯ ОГНЯ/НАГРЕВА. ; 5. ВЫСОКАЯ УСТОЙЧИВОСТЬ К ИСТИРАНИЮ; 6. ВЫСОКАЯ УСТОЙЧИВОСТЬ К СТАРЕНИЮ И ВОЗДЕЙСТВИЮ ХИМИКАТОВ;
10 КОМПЛЕКТ МУФТ ХОЛОДНОЙ УСАДКИ ИЗОЛИРУЮЩАЯ ТРУБКА ИЗОЛИРУЮЩАЯ ПЕРЧАТКА КОМПОНЕНТЫ ДЛЯ МОНТАЖА УЗЛА ЗАЗЕМЛЕНИЯ
11 ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ МОНТАЖЕ ИНСТРУМЕНТ ДЛЯ РАЗДЕЛКИ КАБЕЛЯ ножницы секторные НС-32 МК-04 инструмент для снятия защитного покрова ИНСТРУМЕНТ ДЛЯ МОНТАЖА НАКОНЕЧНИКОВ И ГИЛЬЗ пресс-клещи ПКГ-50 инструмент для монтажа болтовых наконечников и гильз

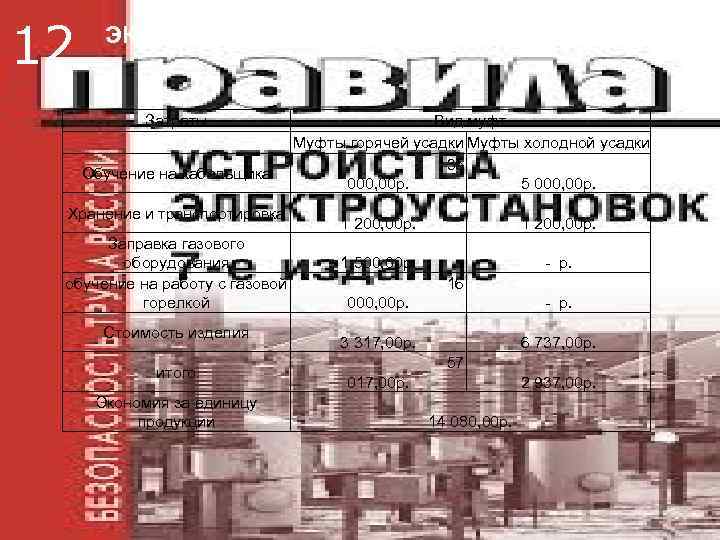

12 ЭКОНОМИЧЕСКИЙ ЭФФЕКТ Затраты Вид муфт Муфты горячей усадки Муфты холодной усадки 35 Обучение на кабельщика 000, 00 р. 5 000, 00 р. Хранение и транспортировка 1 200, 00 р. Заправка газового оборудования 1 500, 00 р. - р. обучение на работу с газовой 16 горелкой 000, 00 р. - р. Стоимость изделия 3 317, 00 р. 6 737, 00 р. 57 итого 017, 00 р. 2 937, 00 р. Экономия за единицу продукции 14 080, 00 р.

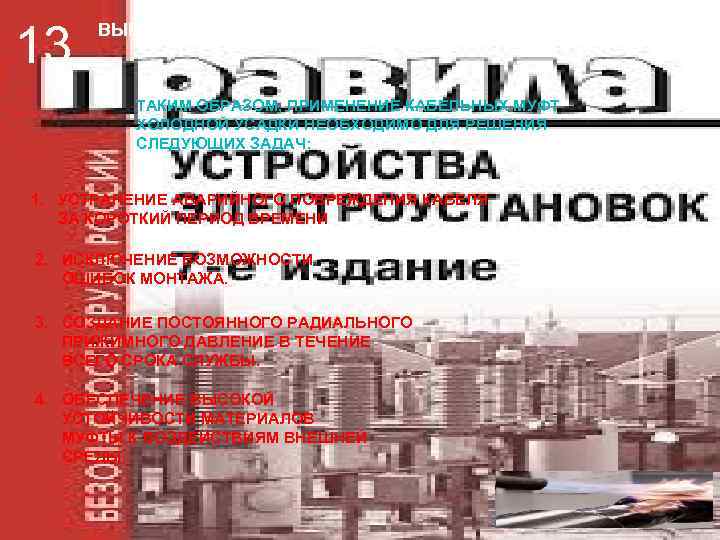

13 ВЫВОД ТАКИМ ОБРАЗОМ, ПРИМЕНЕНИЕ КАБЕЛЬНЫХ МУФТ ХОЛОДНОЙ УСАДКИ НЕОБХОДИМО ДЛЯ РЕШЕНИЯ СЛЕДУЮЩИХ ЗАДАЧ: 1. УСТРАНЕНИЕ АВАРИЙНОГО ПОВРЕЖДЕНИЯ КАБЕЛЯ ЗА КОРОТКИЙ ПЕРИОД ВРЕМЕНИ 2. ИСКЛЮЧЕНИЕ ВОЗМОЖНОСТИ ОШИБОК МОНТАЖА. 3. СОЗДАНИЕ ПОСТОЯННОГО РАДИАЛЬНОГО ПРИЖИМНОГО ДАВЛЕНИЕ В ТЕЧЕНИЕ ВСЕГО СРОКА СЛУЖБЫ. 4. ОБЕСПЕЧЕНИЕ ВЫСОКОЙ УСТОЙЧИВОСТИ МАТЕРИАЛОВ МУФТЫ К ВОЗДЕЙСТВИЯМ ВНЕШНЕЙ СРЕДЫ.

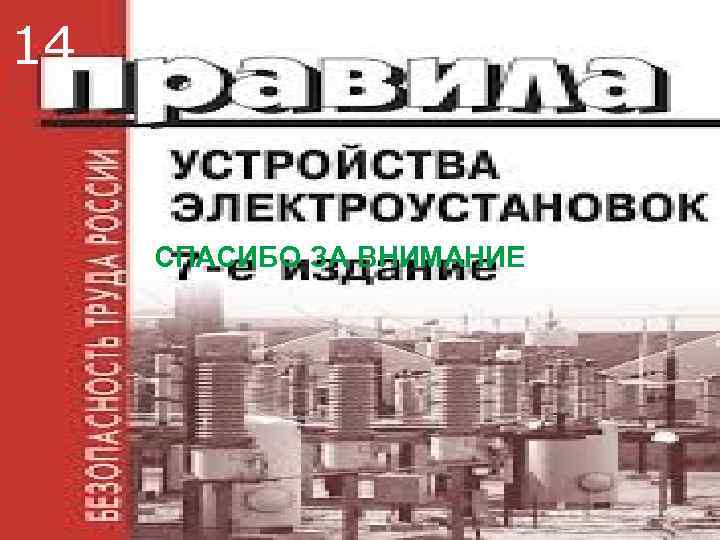

14 СПАСИБО ЗА ВНИМАНИЕ
