«Применение греющих проводов для обогрева помещений» Лекция № 9

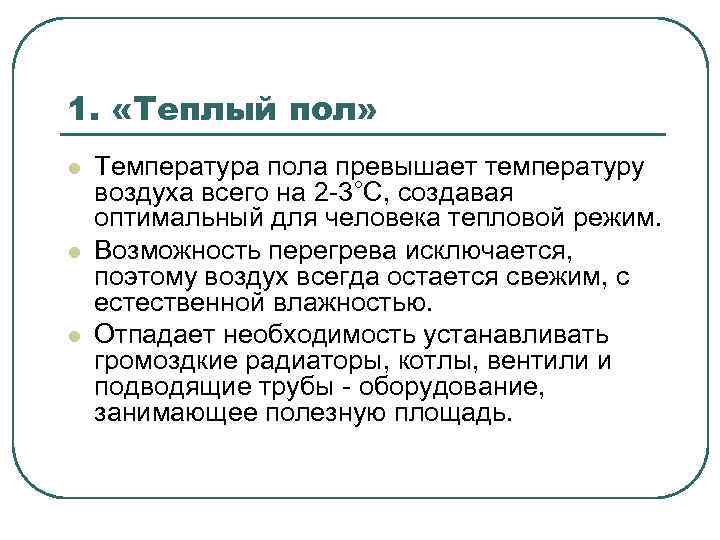

1. «Теплый пол» l l l Температура пола превышает температуру воздуха всего на 2 -3°С, создавая оптимальный для человека тепловой режим. Возможность перегрева исключается, поэтому воздух всегда остается свежим, с естественной влажностью. Отпадает необходимость устанавливать громоздкие радиаторы, котлы, вентили и подводящие трубы - оборудование, занимающее полезную площадь.
Схема конвекционных потоков при традиционном обогреве помещений при помощи кабельной системы

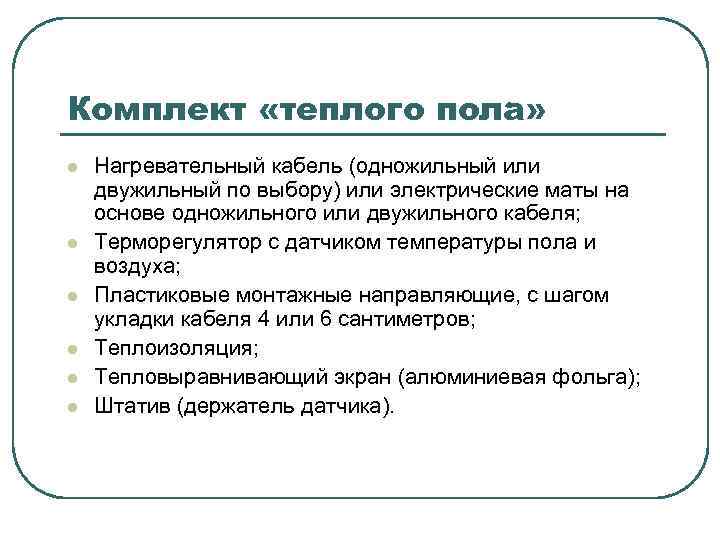

Комплект «теплого пола» l l l Нагревательный кабель (одножильный или двужильный по выбору) или электрические маты на основе одножильного или двужильного кабеля; Терморегулятор с датчиком температуры пола и воздуха; Пластиковые монтажные направляющие, с шагом укладки кабеля 4 или 6 сантиметров; Теплоизоляция; Тепловыравнивающий экран (алюминиевая фольга); Штатив (держатель датчика).

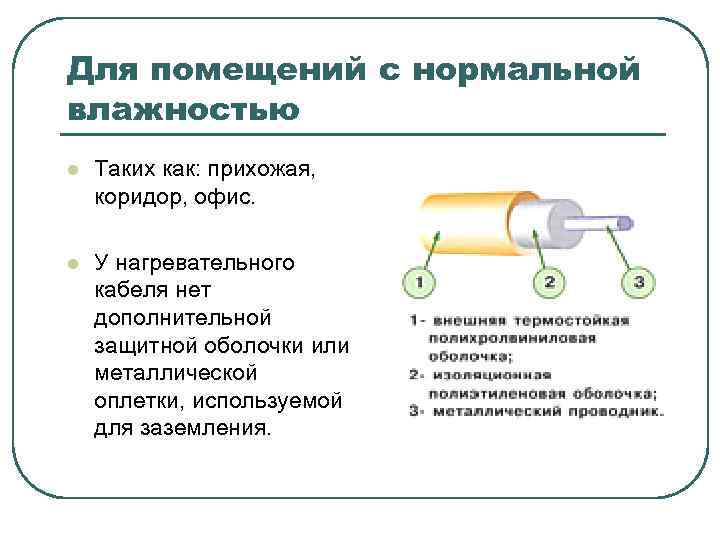

Для помещений с нормальной влажностью l Таких как: прихожая, коридор, офис. l У нагревательного кабеля нет дополнительной защитной оболочки или металлической оплетки, используемой для заземления.

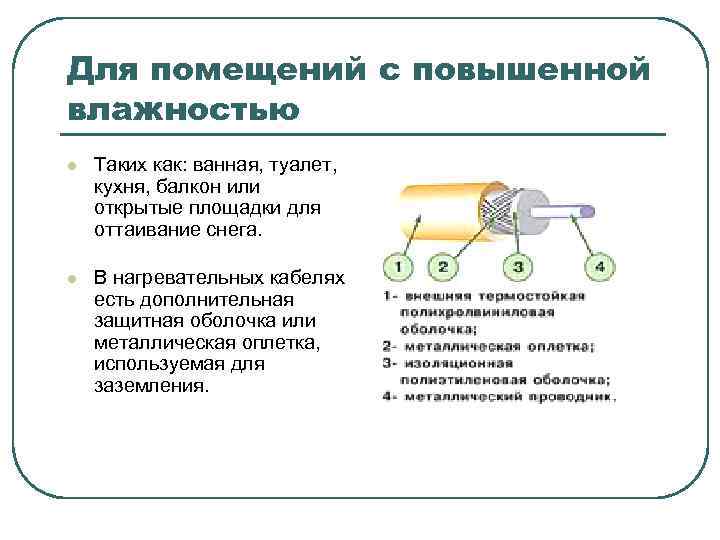

Для помещений с повышенной влажностью l Таких как: ванная, туалет, кухня, балкон или открытые площадки для оттаивание снега. l В нагревательных кабелях есть дополнительная защитная оболочка или металлическая оплетка, используемая для заземления.

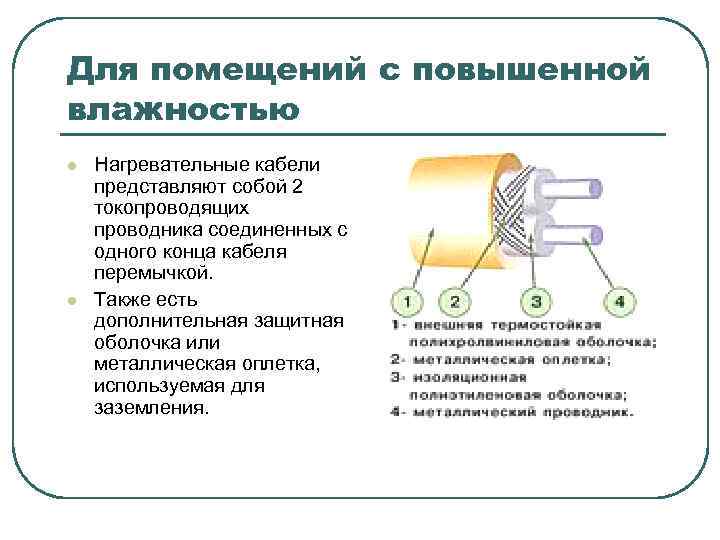

Для помещений с повышенной влажностью l l Нагревательные кабели представляют собой 2 токопроводящих проводника соединенных с одного конца кабеля перемычкой. Также есть дополнительная защитная оболочка или металлическая оплетка, используемая для заземления.

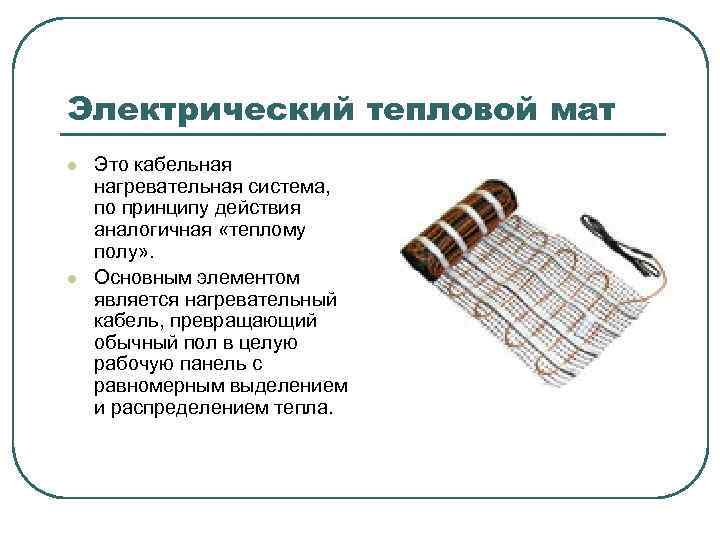

Электрический тепловой мат l l Это кабельная нагревательная система, по принципу действия аналогичная «теплому полу» . Основным элементом является нагревательный кабель, превращающий обычный пол в целую рабочую панель с равномерным выделением и распределением тепла.

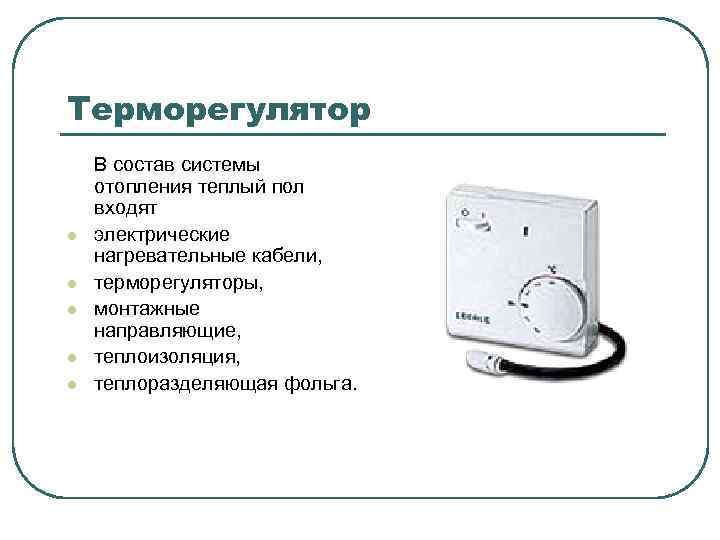

Терморегулятор l l l В состав системы отопления теплый пол входят электрические нагревательные кабели, терморегуляторы, монтажные направляющие, теплоизоляция, теплоразделяющая фольга.
Функции терморегулятора l l позволяет установить необходимую температуру воздуха простым поворотом ручки. поддерживает заданную температуру с учетов всех поступлений тепла от: • • солнечного света, электроприборов, системы центрального отопления и горячего водоснабжения тепла, выделяемого людьми.

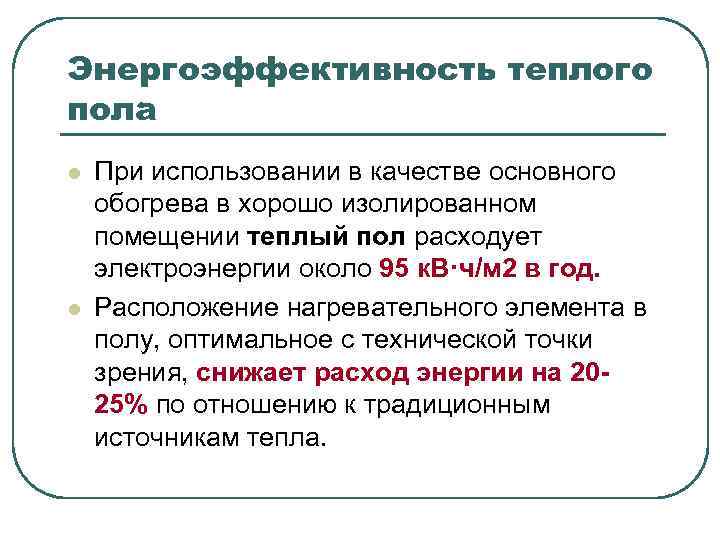

Энергоэффективность теплого пола l l При использовании в качестве основного обогрева в хорошо изолированном помещении теплый пол расходует электроэнергии около 95 к. В·ч/м 2 в год. Расположение нагревательного элемента в полу, оптимальное с технической точки зрения, снижает расход энергии на 2025% по отношению к традиционным источникам тепла.
Схема укладки кабеля На рисунке обозначено: l 1 - монтажные направляющие; 2 - нагревательный кабель; 3 - соединительные муфты; 4 - соединительный кабель; 5 - регулятор; 6 - датчик температуры пола. A, B - стороны общей плошади помещения; a, b - стороны полезной площади помещения; d - необходимый отступ от стен и перегородок, определяющий доступную для укладки кабеля площадь. При этом: a=A-2 d , b=B-2 d, h - шаг укладки кабеля.

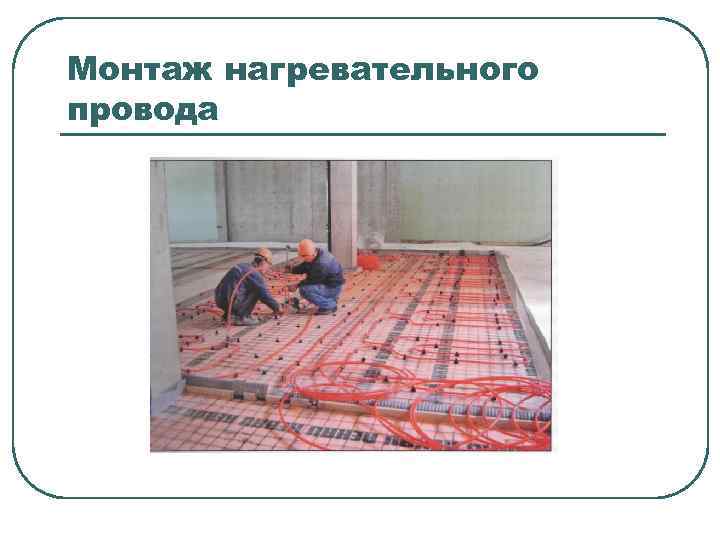

Монтаж нагревательного провода

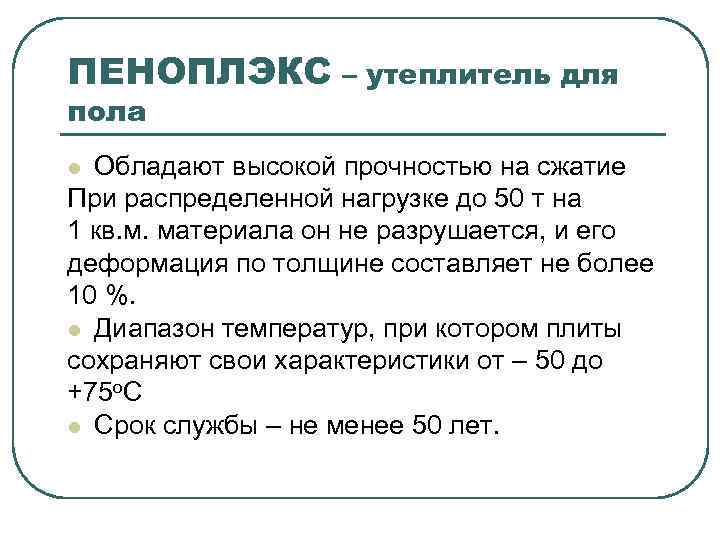

ПЕНОПЛЭКС – утеплитель для пола Обладают высокой прочностью на сжатие При распределенной нагрузке до 50 т на 1 кв. м. материала он не разрушается, и его деформация по толщине составляет не более 10 %. l Диапазон температур, при котором плиты сохраняют свои характеристики от – 50 до +75 о. С l Срок службы – не менее 50 лет. l

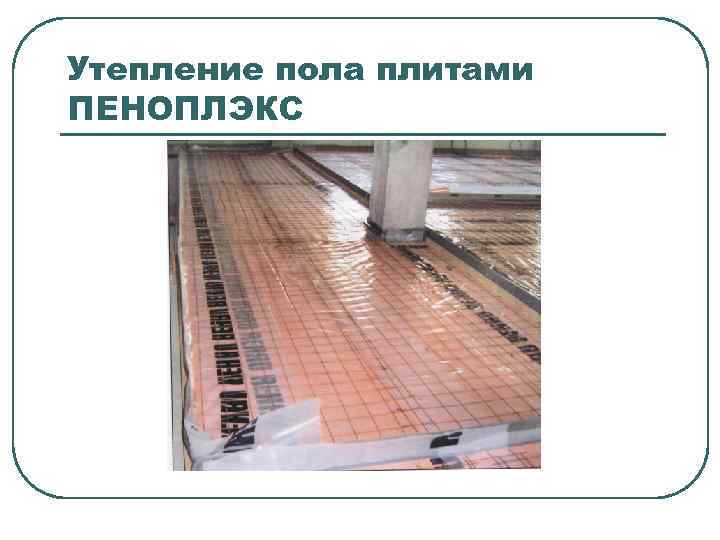

Утепление пола плитами ПЕНОПЛЭКС

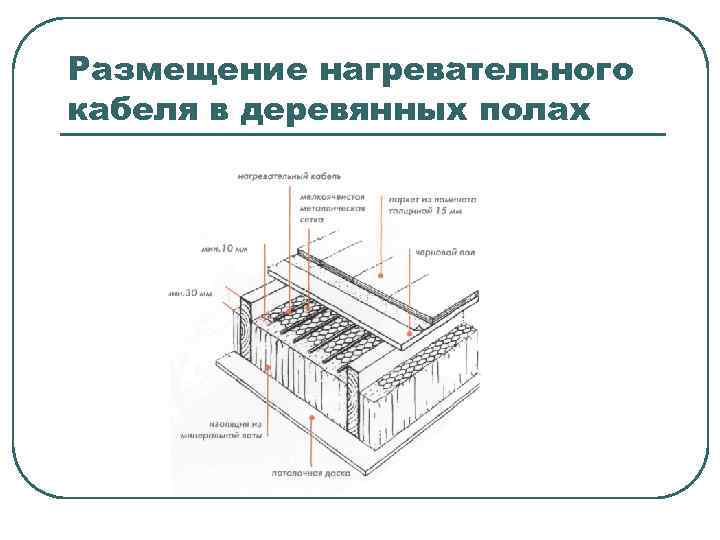

Размещение нагревательного кабеля в деревянных полах

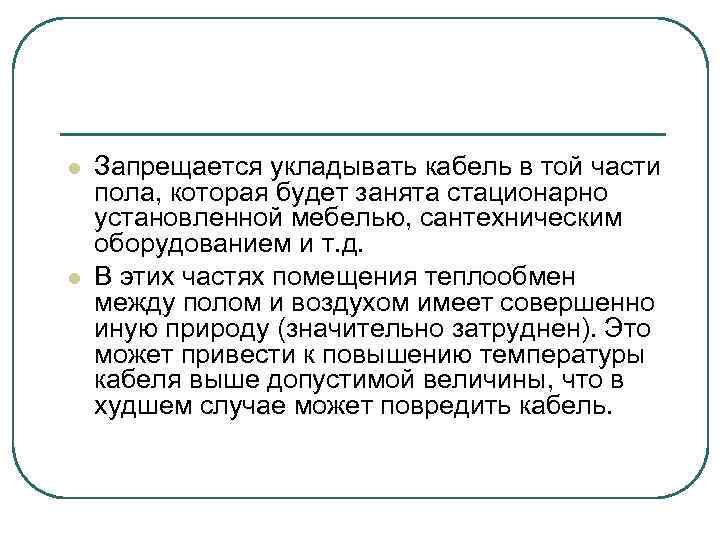

l l Запрещается укладывать кабель в той части пола, которая будет занята стационарно установленной мебелью, сантехническим оборудованием и т. д. В этих частях помещения теплообмен между полом и воздухом имеет совершенно иную природу (значительно затруднен). Это может привести к повышению температуры кабеля выше допустимой величины, что в худшем случае может повредить кабель.
Расчет шага укладки кабеля Шаг укладки=(Площадь обогрева Х 100) / Длина кабеля

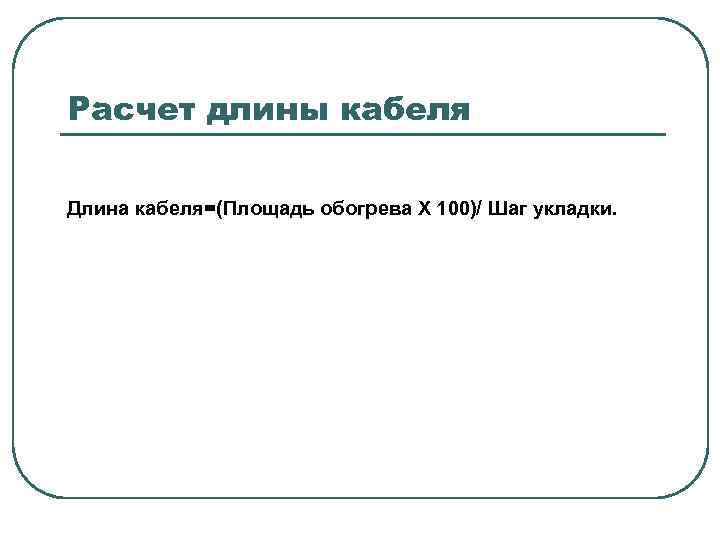

Расчет длины кабеля Длина кабеля=(Площадь обогрева Х 100)/ Шаг укладки.
«Энергоэффективные методы зимнего бетонирования» Лекция № 10

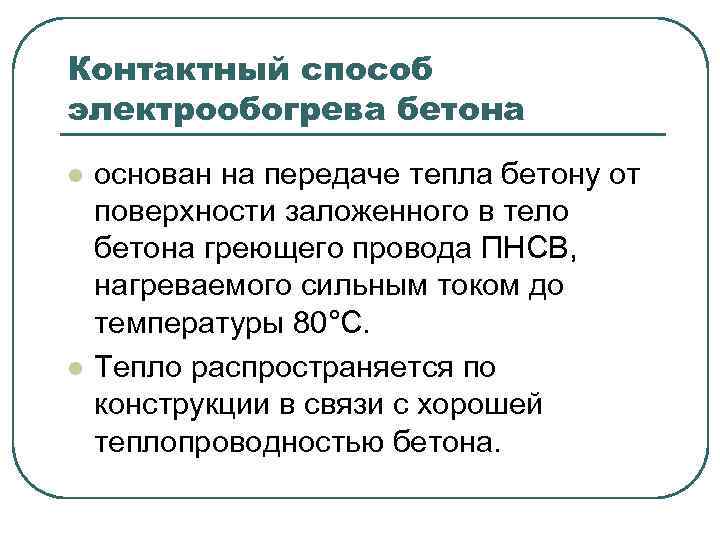

Контактный способ электрообогрева бетона l l основан на передаче тепла бетону от поверхности заложенного в тело бетона греющего провода ПНСВ, нагреваемого сильным током до температуры 80°С. Тепло распространяется по конструкции в связи с хорошей теплопроводностью бетона.
Прогрев бетона греющими проводами Возведение монолитных железобетонных конструкций каркаса 9 -ти этажного 2 -х секционного жилого дома Электропрогрев ригелей, монолитных участков плит перекрытия, плит лоджий проводился греющими проводами марки ПНСВ с диаметром жилы нагревательного провода в 1, 2 мм по ТУ 16. К 71 -013 -88.
Характеристики нагревательного провода ПНСВ l l l l l Нагревательный провод ПНСВ со стальной жилой и с изоляцией из поливинилхлорида предназначен для прогрева монолитного бетона. Напряжение переменного тока, В до 380 Длина секции провода на напряжение 220 В: • • • - ПНСВ 1, 0 мм, м - ПНСВ 1, 2 мм, м - ПНСВ 1, 4 мм, м • • - для армированных конструкций, Вт/п. м. - для неармированных конструкций, Вт/п. м. • • - ПНСВ 1, 2 мм, Ом/м; - ПНСВ 1, 4 мм, Ом/м 80 110 140 Удельная мощность тепловыделения провода: Напряжение питания рекомендуемое, В. Среднее значение сопротивления жилы: 30 -35 35 -40 60 -70 0, 15 0, 10 Параметры метода Мощность удельная, к. Вт/м 3 1, 5 -2, 5 Расход провода, п. м. /м 3 50 -60 Цикл термосного выдерживания конструкций, суток 2 -3

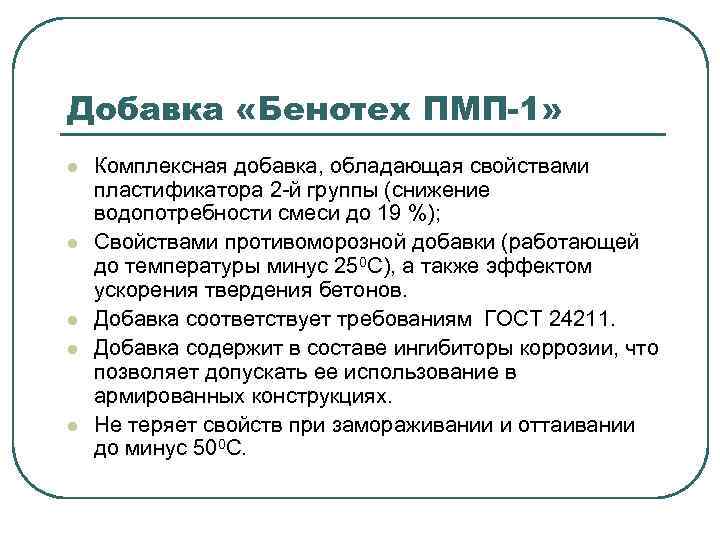

Добавка «Бенотех ПМП-1» l l l Комплексная добавка, обладающая свойствами пластификатора 2 -й группы (снижение водопотребности смеси до 19 %); Свойствами противоморозной добавки (работающей до температуры минус 250 С), а также эффектом ускорения твердения бетонов. Добавка соответствует требованиям ГОСТ 24211. Добавка содержит в составе ингибиторы коррозии, что позволяет допускать ее использование в армированных конструкциях. Не теряет свойств при замораживании и оттаивании до минус 500 С.

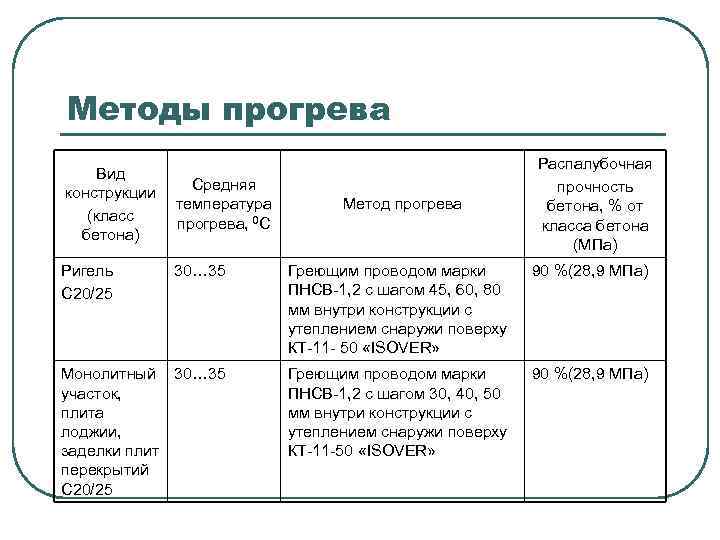

Методы прогрева Вид конструкции (класс бетона) Ригель С 20/25 Средняя температура прогрева, 0 С Метод прогрева Распалубочная прочность бетона, % от класса бетона (МПа) 30… 35 Греющим проводом марки ПНСВ-1, 2 с шагом 45, 60, 80 мм внутри конструкции с утеплением снаружи поверху КТ-11 - 50 «ISOVER» 90 %(28, 9 МПа) Монолитный 30… 35 участок, плита лоджии, заделки плит перекрытий С 20/25 Греющим проводом марки ПНСВ-1, 2 с шагом 30, 40, 50 мм внутри конструкции с утеплением снаружи поверху КТ-11 -50 «ISOVER» 90 %(28, 9 МПа)
Схема раскладки греющего провода ПНCВ -1, 2 в ригелях 7200 х450 х220 мм

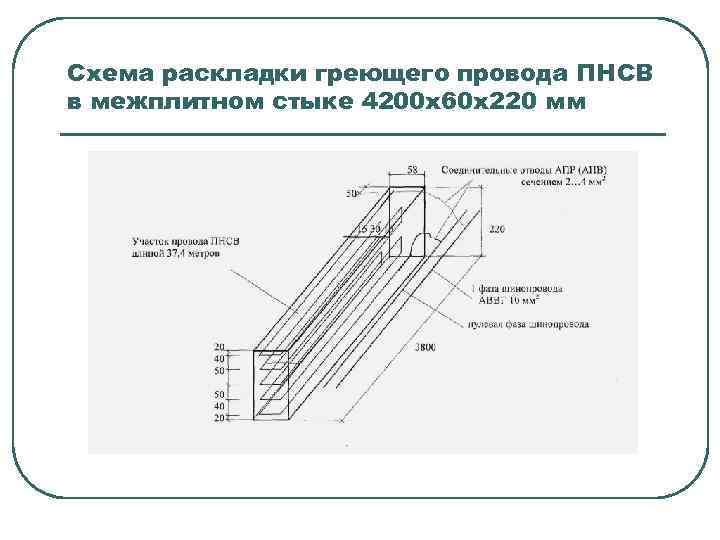

Схема раскладки греющего провода ПНCВ в межплитном стыке 4200 х60 х220 мм

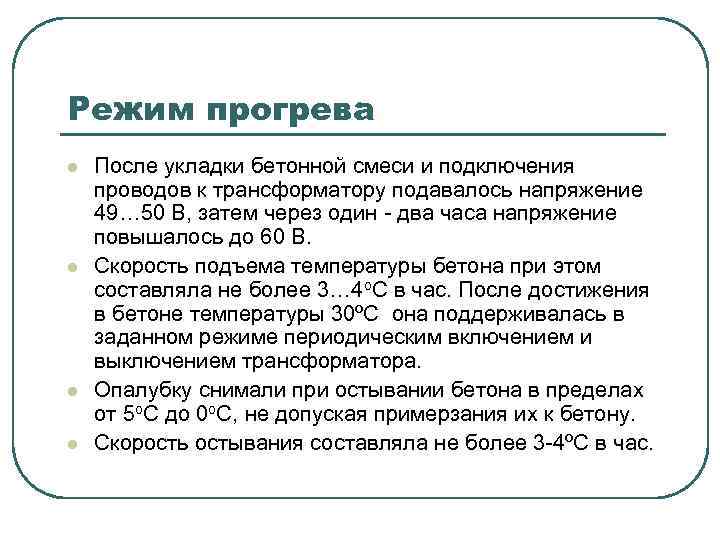

Режим прогрева l l После укладки бетонной смеси и подключения проводов к трансформатору подавалось напряжение 49… 50 В, затем через один - два часа напряжение повышалось до 60 В. Скорость подъема температуры бетона при этом составляла не более 3… 4 о. С в час. После достижения в бетоне температуры 30ºС она поддерживалась в заданном режиме периодическим включением и выключением трансформатора. Опалубку снимали при остывании бетона в пределах от 5 о. С до 0 о. С, не допуская примерзания их к бетону. Скорость остывания составляла не более 3 -4ºС в час.

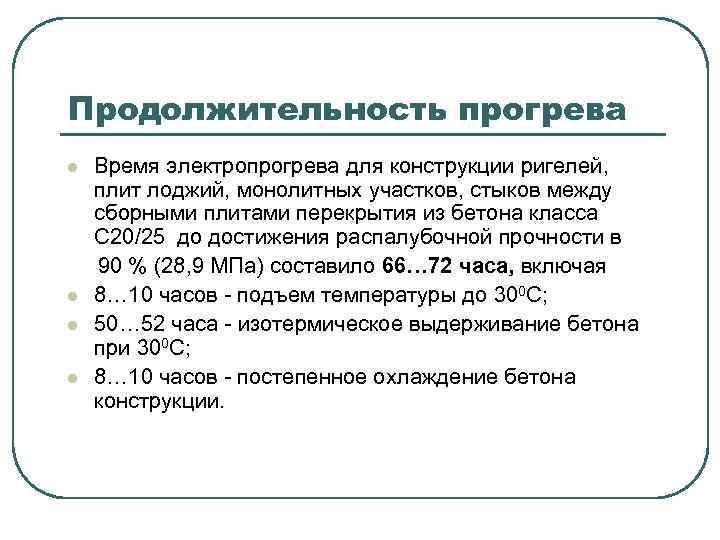

Продолжительность прогрева Время электропрогрева для конструкции ригелей, плит лоджий, монолитных участков, стыков между сборными плитами перекрытия из бетона класса С 20/25 до достижения распалубочной прочности в 90 % (28, 9 МПа) составило 66… 72 часа, включая l 8… 10 часов - подъем температуры до 300 С; l 50… 52 часа - изотермическое выдерживание бетона при 300 С; l 8… 10 часов - постепенное охлаждение бетона конструкции. l

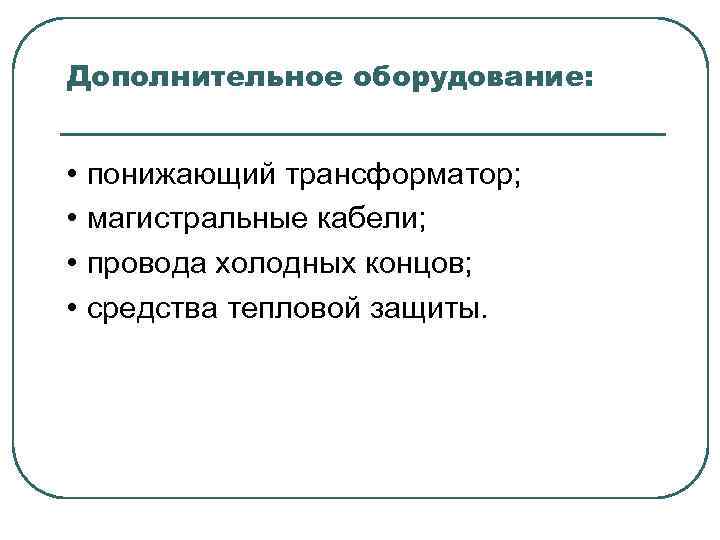

Дополнительное оборудование: • понижающий трансформатор; • магистральные кабели; • провода холодных концов; • средства тепловой защиты.

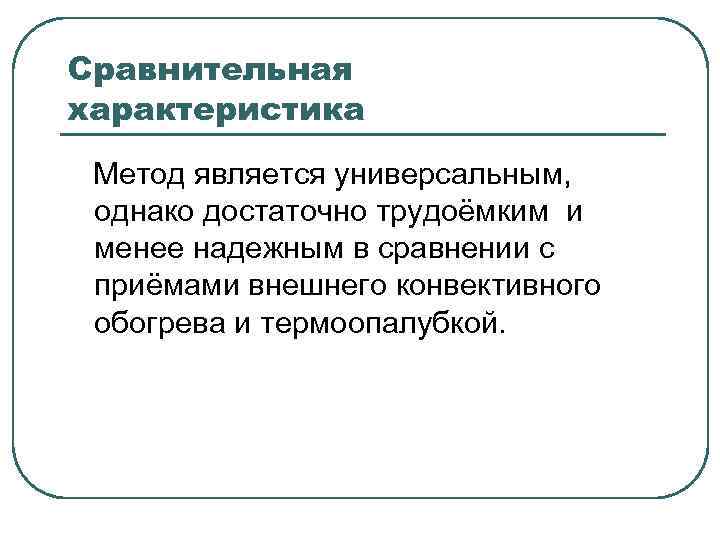

Сравнительная характеристика Метод является универсальным, однако достаточно трудоёмким и менее надежным в сравнении с приёмами внешнего конвективного обогрева и термоопалубкой.

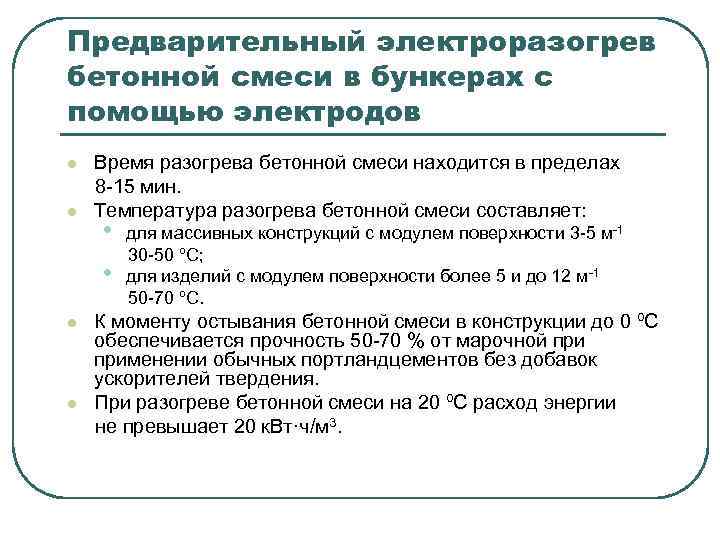

Предварительный электроразогрев бетонной смеси в бункерах с помощью электродов Время разогрева бетонной смеси находится в пределах 8 -15 мин. l Температура разогрева бетонной смеси составляет: l • для массивных конструкций с модулем поверхности 3 -5 м-1 30 -50 ºС; • для изделий с модулем поверхности более 5 и до 12 м-1 50 -70 ºС. К моменту остывания бетонной смеси в конструкции до 0 ºС обеспечивается прочность 50 -70 % от марочной применении обычных портландцементов без добавок ускорителей твердения. l При разогреве бетонной смеси на 20 ºС расход энергии не превышает 20 к. Вт·ч/м 3. l
Основные энергетические и технологические параметры электроразогрева бетонной смеси (для бункера с объемом бетона 1 м 3)

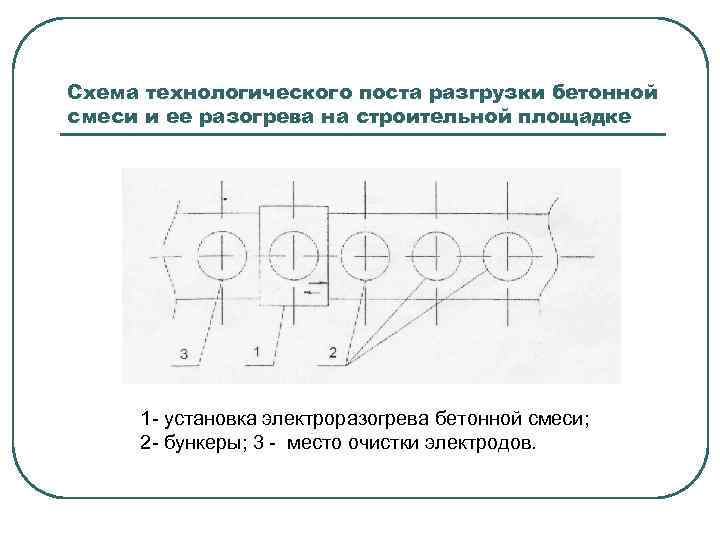

Схема технологического поста разгрузки бетонной смеси и ее разогрева на строительной площадке 1 - установка электроразогрева бетонной смеси; 2 - бункеры; 3 - место очистки электродов.

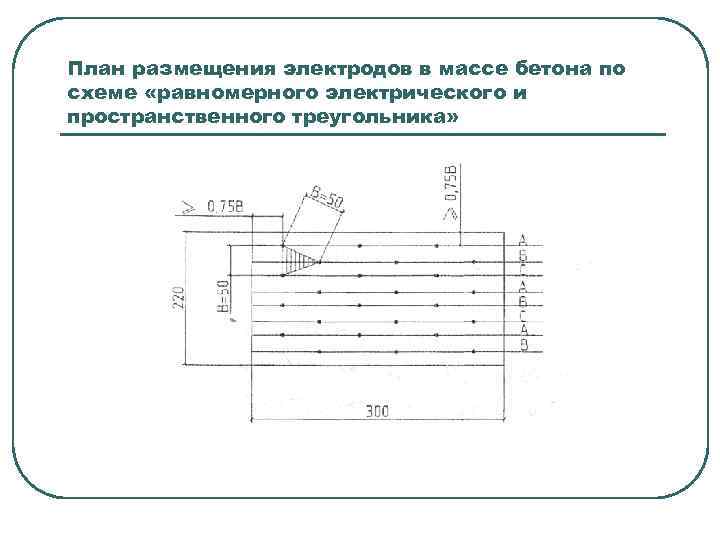

План размещения электродов в массе бетона по схеме «равномерного электрического и пространственного треугольника»

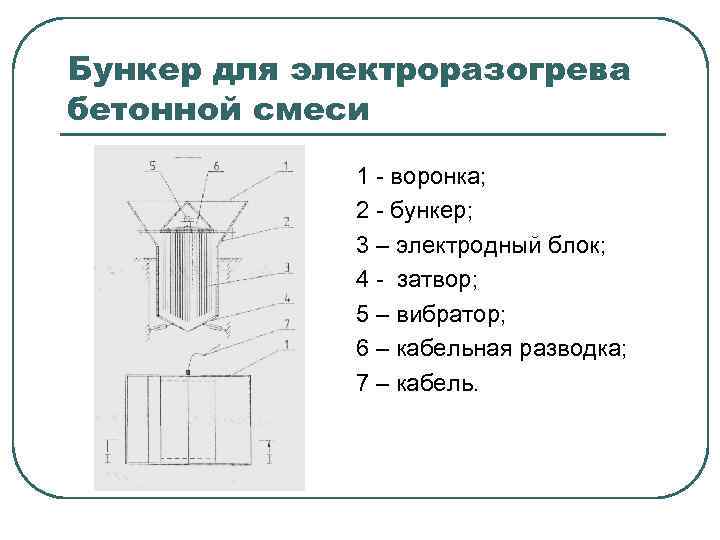

Бункер для электроразогрева бетонной смеси 1 - воронка; 2 - бункер; 3 – электродный блок; 4 - затвор; 5 – вибратор; 6 – кабельная разводка; 7 – кабель.

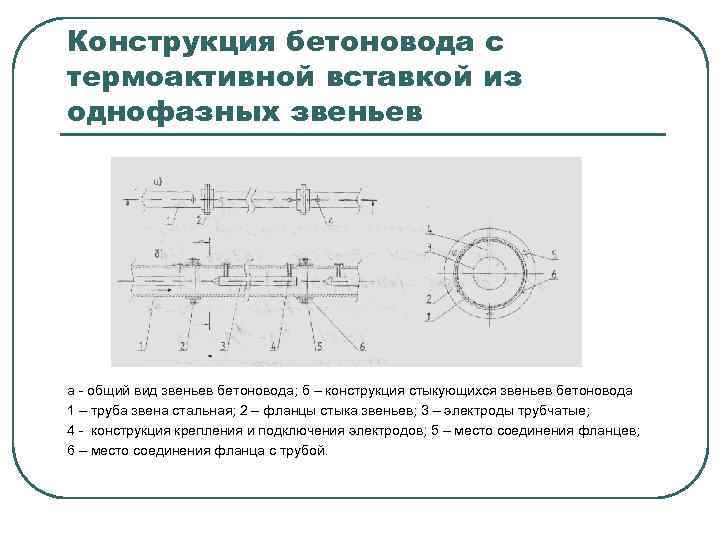

Конструкция бетоновода с термоактивной вставкой из однофазных звеньев а - общий вид звеньев бетоновода; б – конструкция стыкующихся звеньев бетоновода 1 – труба звена стальная; 2 – фланцы стыка звеньев; 3 – электроды трубчатые; 4 - конструкция крепления и подключения электродов; 5 – место соединения фланцев; 6 – место соединения фланца с трубой.
Технико-экономические показатели электротермических методов прогрева бетона конструкций
