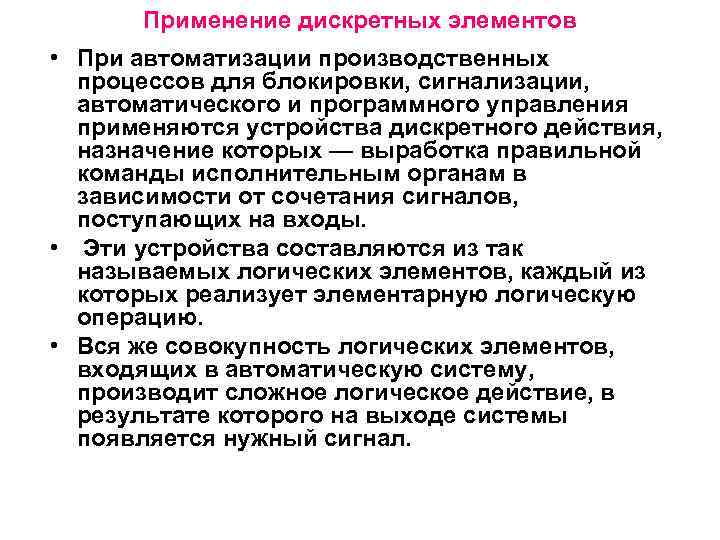

Применение дискретных элементов • При автоматизации производственных процессов для блокировки, сигнализации, автоматического и программного Применение дискретных элементов • При автоматизации производственных процессов для блокировки, сигнализации, автоматического и программного управления применяются устройства дискретного действия, назначение которых — выработка правильной команды исполнительным органам в зависимости от сочетания сигналов, поступающих на входы. • Эти устройства составляются из так называемых логических элементов, каждый из которых реализует элементарную логическую операцию. • Вся же совокупность логических элементов, входящих в автоматическую систему, производит сложное логическое действие, в результате которого на выходе системы появляется нужный сигнал.

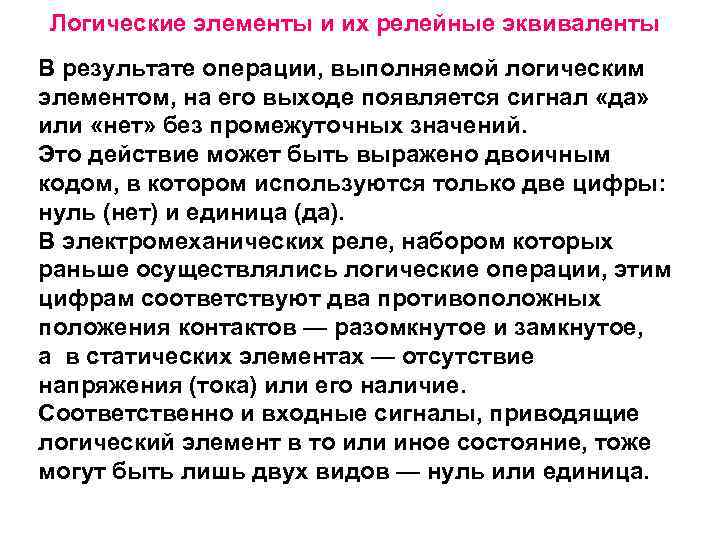

Логические элементы и их релейные эквиваленты В результате операции, выполняемой логическим элементом, на его Логические элементы и их релейные эквиваленты В результате операции, выполняемой логическим элементом, на его выходе появляется сигнал «да» или «нет» без промежуточных значений. Это действие может быть выражено двоичным кодом, в котором используются только две цифры: нуль (нет) и единица (да). В электромеханических реле, набором которых раньше осуществлялись логические операции, этим цифрам соответствуют два противоположных положения контактов — разомкнутое и замкнутое, a в статических элементах — отсутствие напряжения (тока) или его наличие. Соответственно и входные сигналы, приводящие логический элемент в то или иное состояние, тоже могут быть лишь двух видов — нуль или единица.

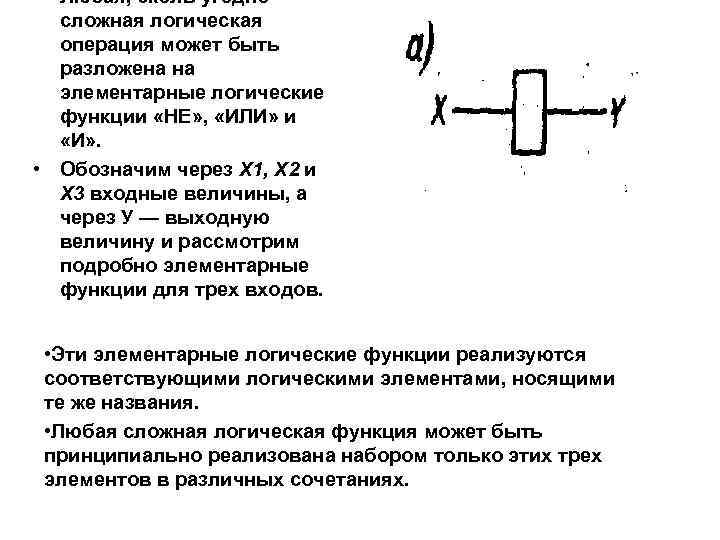

 • Любая, сколь угодно сложная логическая операция может быть разложена на элементарные логические • Любая, сколь угодно сложная логическая операция может быть разложена на элементарные логические функции «НЕ» , «ИЛИ» и «И» . • Обозначим через Х 1, Х 2 и Х 3 входные величины, а через У — выходную величину и рассмотрим подробно элементарные функции для трех входов. • Эти элементарные логические функции реализуются соответствующими логическими элементами, носящими те же названия. • Любая сложная логическая функция может быть принципиально реализована набором только этих трех элементов в различных сочетаниях.

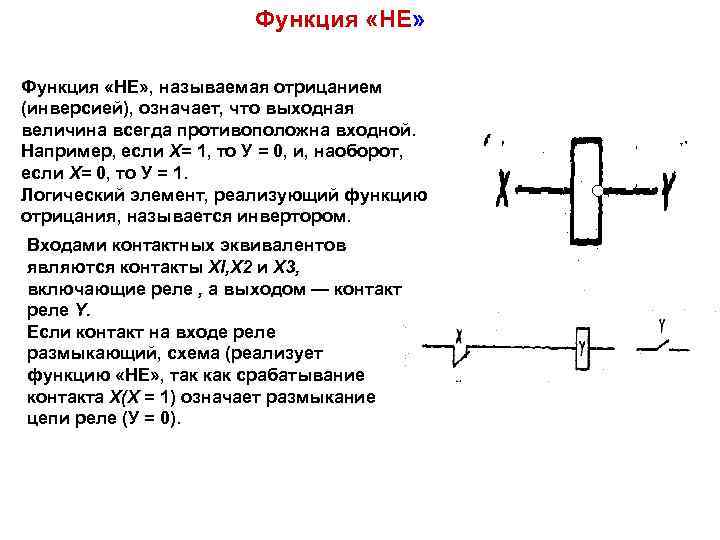

Функция «НЕ» , называемая отрицанием (инверсией), означает, что выходная величина всегда противоположна входной. Например, Функция «НЕ» , называемая отрицанием (инверсией), означает, что выходная величина всегда противоположна входной. Например, если X= 1, то У = 0, и, наоборот, если X= 0, то У = 1. Логический элемент, реализующий функцию отрицания, называется инвертором. Входами контактных эквивалентов являются контакты Xl, X 2 и Х 3, включающие реле , а выходом — контакт реле Y. Если контакт на входе реле размыкающий, схема (реализует функцию «НЕ» , так как срабатывание контакта X(X = 1) означает размыкание цепи реле (У = 0).

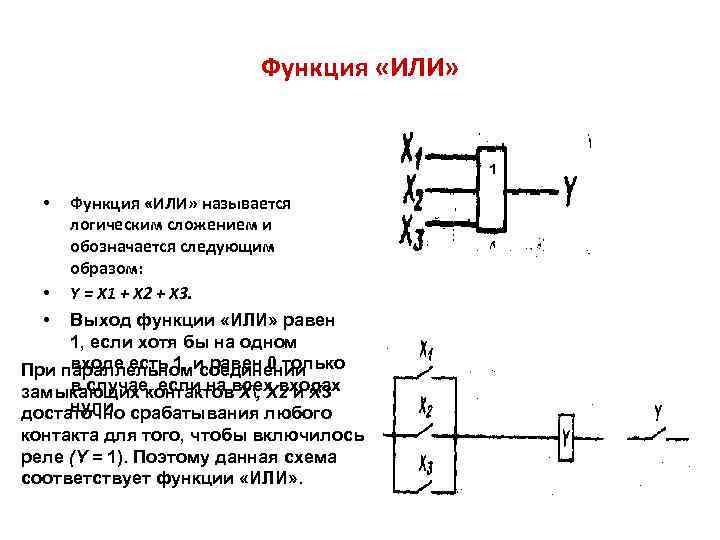

Функция «ИЛИ» 1 Функция «ИЛИ» называется логическим сложением и обозначается следующим образом: • Y Функция «ИЛИ» 1 Функция «ИЛИ» называется логическим сложением и обозначается следующим образом: • Y = X 1 + X 2 + X 3. • Выход функции «ИЛИ» равен 1, если хотя бы на одном входе есть 1, соединении При параллельноми равен 0 только в случае, если на Х, Х 2 и Х 3 замыкающих контактоввсех входах нули. достаточно срабатывания любого • контакта для того, чтобы включилось реле (Y = 1). Поэтому данная схема соответствует функции «ИЛИ» .

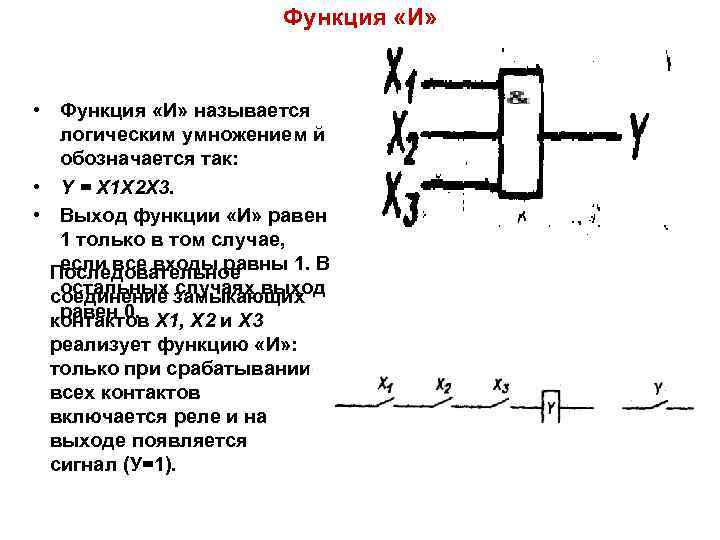

Функция «И» • Функция «И» называется логическим умножением й обозначается так: • Y = Функция «И» • Функция «И» называется логическим умножением й обозначается так: • Y = X 1 X 2 X 3. • Выход функции «И» равен 1 только в том случае, если все входы равны 1. В Последовательное остальных случаях выход соединение замыкающих равен 0. контактов Х 1, X 2 и Х 3 реализует функцию «И» : только при срабатывании всех контактов включается реле и на выходе появляется сигнал (У=1).

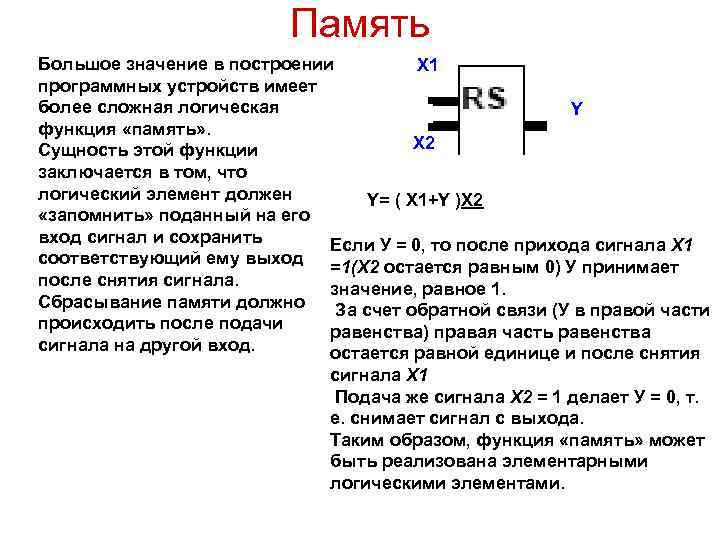

Память Большое значение в построении X 1 программных устройств имеет более сложная логическая Y Память Большое значение в построении X 1 программных устройств имеет более сложная логическая Y функция «память» . X 2 Сущность этой функции заключается в том, что логический элемент должен Y= ( X 1+Y )X 2 «запомнить» поданный на его вход сигнал и сохранить Если У = 0, то после прихода сигнала Х 1 соответствующий ему выход =1(Х 2 остается равным 0) У принимает после снятия сигнала. значение, равное 1. Сбрасывание памяти должно За счет обратной связи (У в правой части происходить после подачи равенства) правая часть равенства сигнала на другой вход. остается равной единице и после снятия сигнала X 1 Подача же сигнала Х 2 = 1 делает У = 0, т. е. снимает сигнал с выхода. Таким образом, функция «память» может быть реализована элементарными логическими элементами.

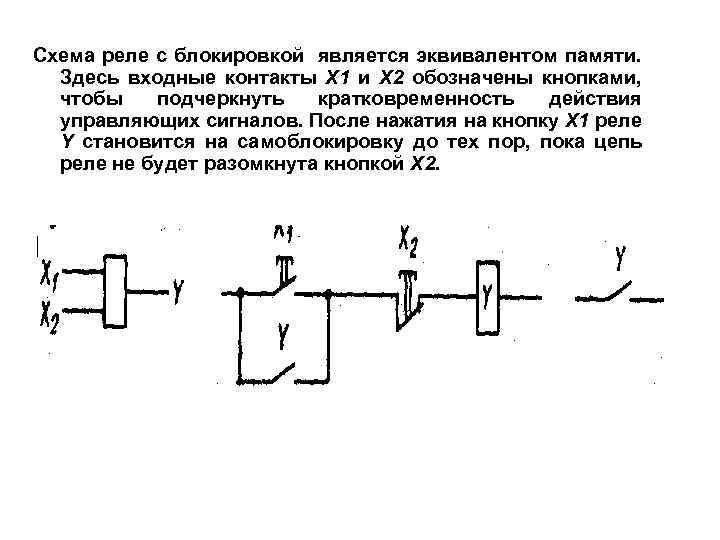

Схема реле с блокировкой является эквивалентом памяти. Здесь входные контакты Х 1 и Х Схема реле с блокировкой является эквивалентом памяти. Здесь входные контакты Х 1 и Х 2 обозначены кнопками, чтобы подчеркнуть кратковременность действия управляющих сигналов. После нажатия на кнопку Х 1 реле Y становится на самоблокировку до тех пор, пока цепь реле не будет разомкнута кнопкой Х 2.

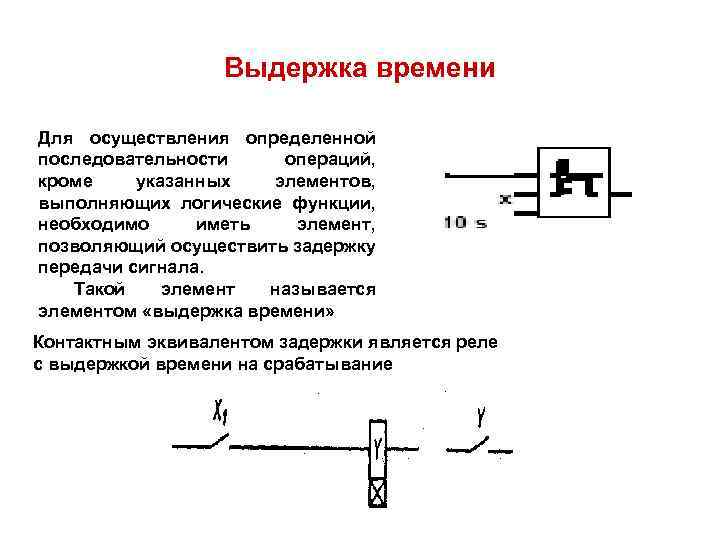

Выдержка времени Для осуществления определенной последовательности операций, кроме указанных элементов, выполняющих логические функции, необходимо Выдержка времени Для осуществления определенной последовательности операций, кроме указанных элементов, выполняющих логические функции, необходимо иметь элемент, позволяющий осуществить задержку передачи сигнала. Такой элемент называется элементом «выдержка времени» Контактным эквивалентом задержки является реле с выдержкой времени на срабатывание
