Моделирование процессов заводнения скважин: лучшие примеры Scot Buell, SPEC Society of Petroleum Engineers Distinguished Lecturer Program www. spe. org/dl 2

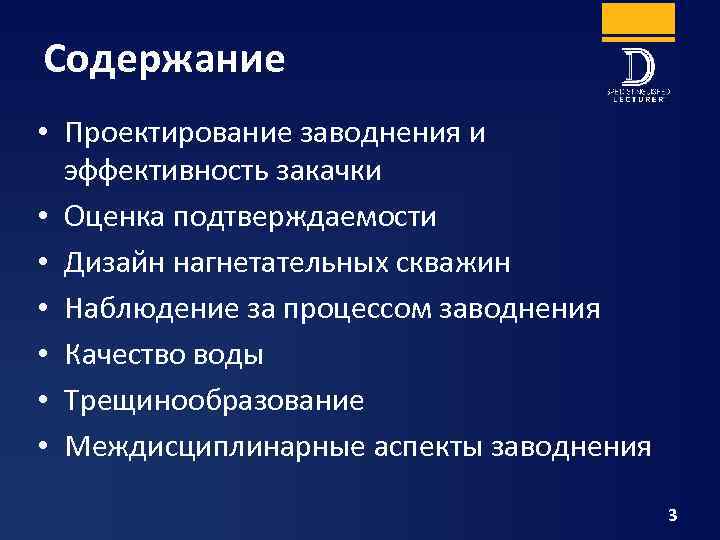

Содержание • Проектирование заводнения и эффективность закачки • Оценка подтверждаемости • Дизайн нагнетательных скважин • Наблюдение за процессом заводнения • Качество воды • Трещинообразование • Междисциплинарные аспекты заводнения 3

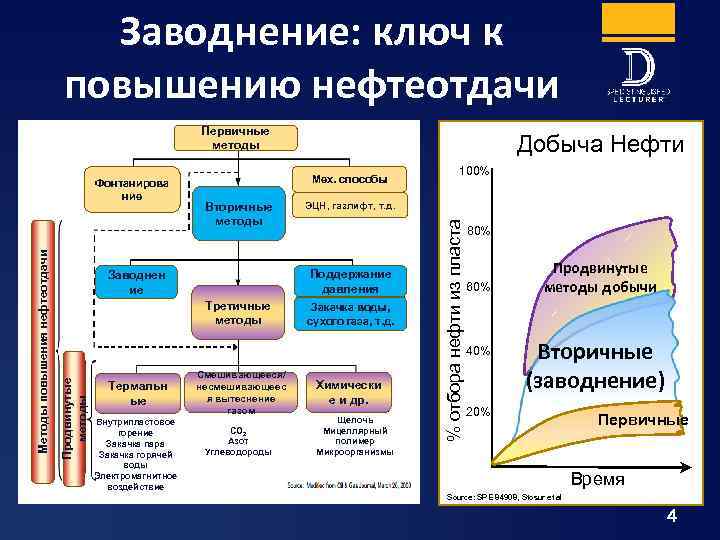

Заводнение: ключ к повышению нефтеотдачи Первичные методы Мех. способы Термальн ые Внутрипластовое горение Закачка пара Закачка горячей воды Электромагнитное воздействие ЭЦН, газлифт, т. д. Поддержание давления Третичные методы Смешивающееся/ несмешивающеес я вытеснение газом CO 2 Азот Углеводороды 100% Закачка воды, сухого газа, т. д. Химически е и др. Щелочь Мицеллярный полимер Микроорганизмы % отбора нефти из пласта Вторичные методы Заводнен ие Продвинутые методы Методы повышения нефтеотдачи Фонтанирова ние Добыча Нефти 80% 60% 40% Продвинутые методы добычи Вторичные (заводнение) 20% Первичные Время Source: SPE 84908, Stosur et al 4
Коэффициент подвижности Mwf = mo krw/mw kro Ø Mwf > 1 неблагоприятно – вода более подвижная, чем нефть Ø Mwf < 1 предпочтительно – нефть более подвижная, чем вода mo = вязкость нефти mw = вязкость воды kro = относительная фазовая проницаемость нефти krw = относительная фазовая проницаемость воды 5

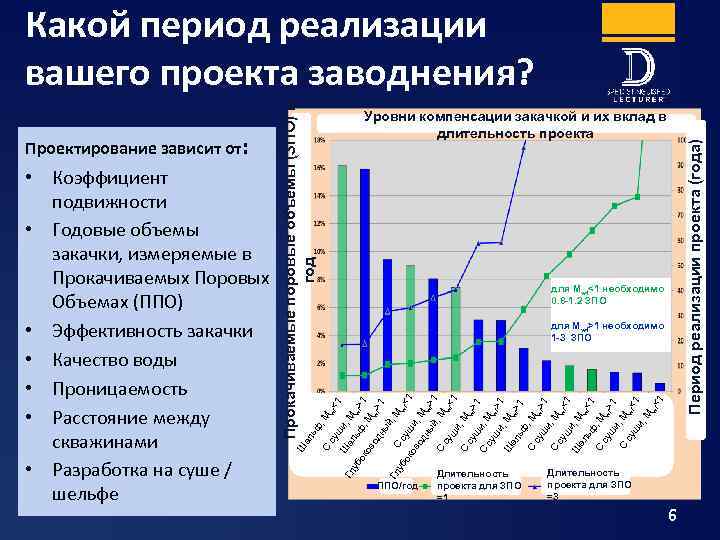

Период реализации проекта (года) Уровни компенсации закачкой и их вклад в длительность проекта для Mwf<1 необходимо 0. 8 -1. 2 ЗПО 1 M уб С с уш wf <1 ок ов и од , M ны wf > 1 й, С M су ши wf <1 , M С су ши wf >1 С , M су ши wf >1 , M Ш ел w ьф f >1 , M С су ши wf <1 , M Ш ел ьф wf <1 , M С су ши wf >1 , M С су w ши f <1 , M wf < 1 Гл од ны й, wf > Гл уб ок ов ел ьф , M ши Ш су , M wf < 1 1 для Mwf>1 необходимо 1 -3 ЗПО С ел • Коэффициент подвижности • Годовые объемы закачки, измеряемые в Прокачиваемых Поровых Объемах (ППО) • Эффективность закачки • Качество воды • Проницаемость • Расстояние между скважинами • Разработка на суше / шельфе Ш Проектирование зависит от: Прокачиваемые поровые объемы (ЗПО) в год ьф Какой период реализации вашего проекта заводнения? ППО/год Длительность проекта для ЗПО =1 Длительность проекта для ЗПО =3 6

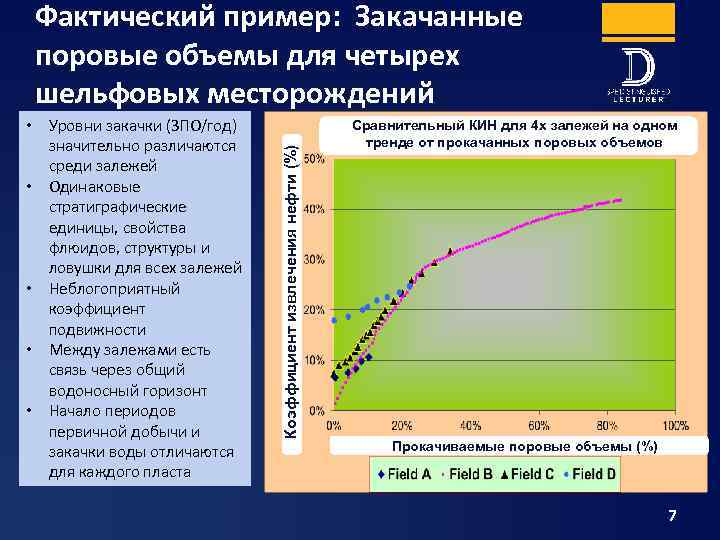

• Уровни закачки (ЗПО/год) значительно различаются среди залежей • Одинаковые стратиграфические единицы, свойства флюидов, структуры и ловушки для всех залежей • Неблогоприятный коэффициент подвижности • Между залежами есть связь через общий водоносный горизонт • Начало периодов первичной добычи и закачки воды отличаются для каждого пласта Коэффициент извлечения нефти (%) Фактический пример: Закачанные поровые объемы для четырех шельфовых месторождений Сравнительный КИН для 4 х залежей на одном тренде от прокачанных поровых объемов Прокачиваемые поровые объемы (%) 7
• Техника основана на чистом объеме накопленной воды в пласте • Проекты с хорошим удержанием воды будут близки к 100% эффективности (фактический=теоретически) • Эффективность закачки накладывает влияние на потребности в объемах воды и период проекта • Промысловый пример на графике характеризуется эффективностью ~75% Коэффициент извлечения нефти (%) На сколько эффективна закачиваемая вода с точки зрения вытеснения нефти? Эффективность закачки Пример анализа Фак т или Чистая накопленная закачка Теория Reference: Staggs, SPE SW Petroleum Short Course, 1980 8

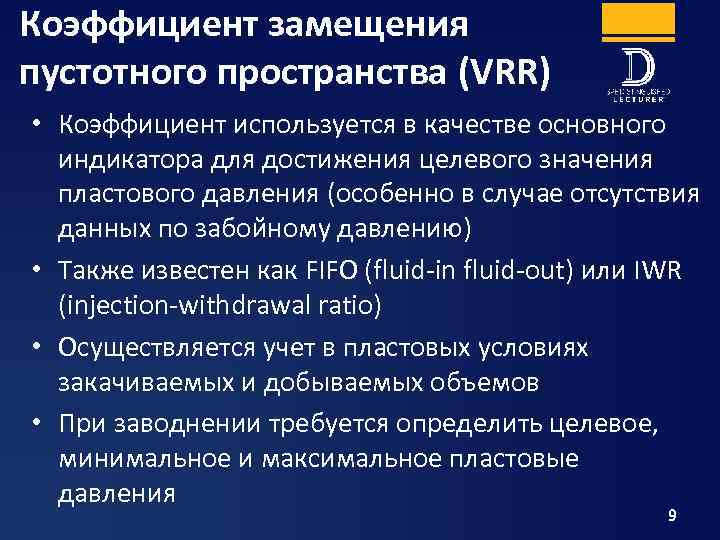

Коэффициент замещения пустотного пространства (VRR) • Коэффициент используется в качестве основного индикатора для достижения целевого значения пластового давления (особенно в случае отсутствия данных по забойному давлению) • Также известен как FIFO (fluid-in fluid-out) или IWR (injection-withdrawal ratio) • Осуществляется учет в пластовых условиях закачиваемых и добываемых объемов • При заводнении требуется определить целевое, минимальное и максимальное пластовые давления 9

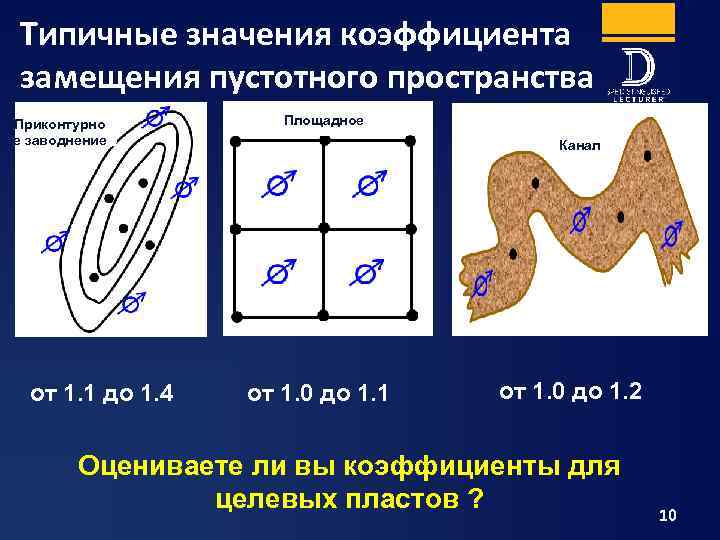

Типичные значения коэффициента замещения пустотного пространства Приконтурно е заводнение от 1. 1 до 1. 4 Площадное Канал от 1. 0 до 1. 1 от 1. 0 до 1. 2 Оцениваете ли вы коэффициенты для целевых пластов ? 10

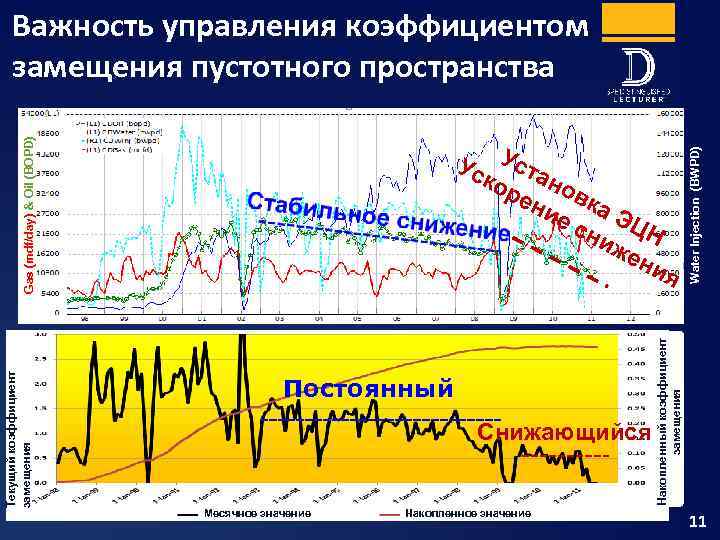

Постоянный Снижающийся Месячное значение Накопленное значение Water Injection (BWPD) Ус Уста ко ре новк ни е с а ЭЦ ни Н же ни я Накопленный коэффициент замещения Текущий коэффициент замещения Gas (mdf/day) & Oil (BOPD) Важность управления коэффициентом замещения пустотного пространства 11
Классическая проблема заводнения в условиях слоистого пласта Нагнетательная Добывающая Зона 1 Зона 2 й о ян т еф аст Зона 3 пл Н Фронт продвижения воды 12

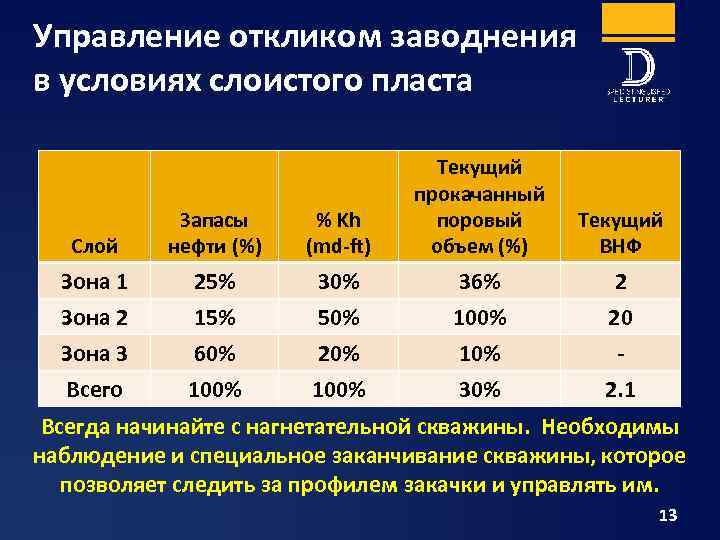

Управление откликом заводнения в условиях слоистого пласта Слой Запасы нефти (%) % Kh (md-ft) Текущий прокачанный поровый объем (%) Зона 1 Зона 2 Зона 3 Всего 25% 15% 60% 100% 30% 50% 20% 100% 36% 100% 10% 30% Текущий ВНФ 2 20 2. 1 Всегда начинайте с нагнетательной скважины. Необходимы наблюдение и специальное заканчивание скважины, которое позволяет следить за профилем закачки и управлять им. 13

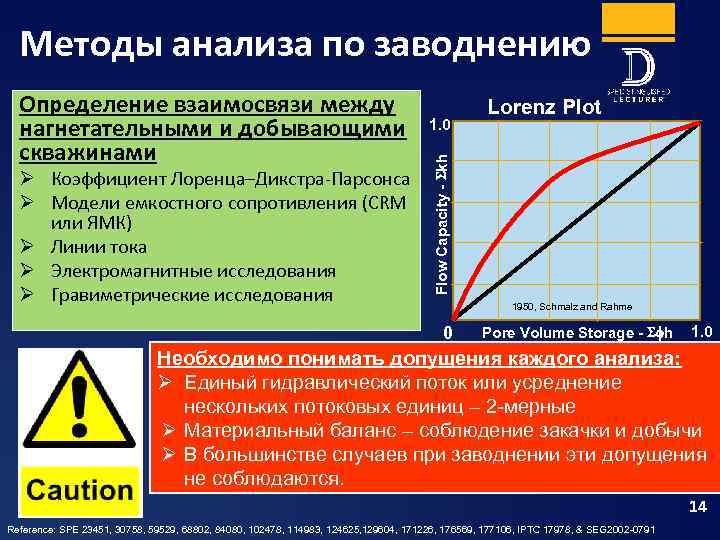

Методы анализа по заводнению Ø Коэффициент Лоренца–Дикстра-Парсонса Ø Модели емкостного сопротивления (CRM или ЯМК) Ø Линии тока Ø Электромагнитные исследования Ø Гравиметрические исследования 1. 0 Lorenz Plot Flow Capacity - Skh Определение взаимосвязи между нагнетательными и добывающими скважинами 1950, Schmalz and Rahme 0 Pore Volume Storage - Sfh 1. 0 Необходимо понимать допущения каждого анализа: Ø Единый гидравлический поток или усреднение нескольких потоковых единиц – 2 -мерные Ø Материальный баланс – соблюдение закачки и добычи Ø В большинстве случаев при заводнении эти допущения не соблюдаются. 14 Reference: SPE 23451, 30758, 59529, 68802, 84080, 102478, 114983, 124625, 129604, 171226, 176569, 177106, IPTC 17978, & SEG 2002 -0791

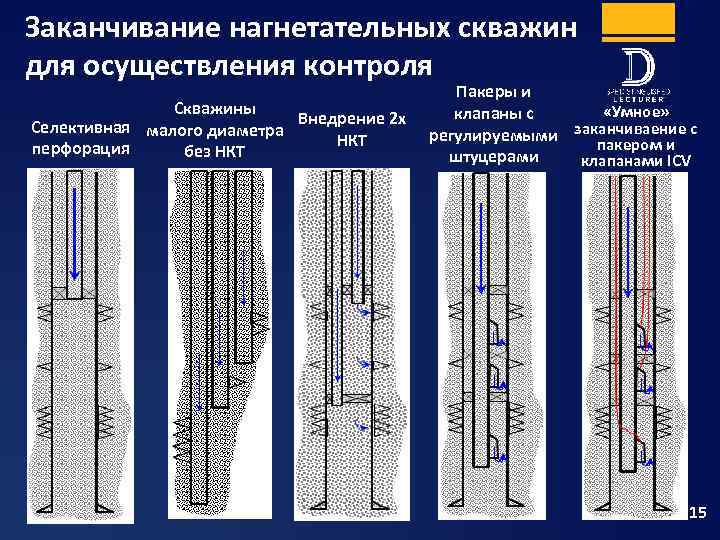

Заканчивание нагнетательных скважин для осуществления контроля Скважины Селективная малого диаметра Внедрение 2 х НКТ перфорация без НКТ Пакеры и «Умное» клапаны с регулируемыми заканчиваение с пакером и штуцерами клапанами ICV 15

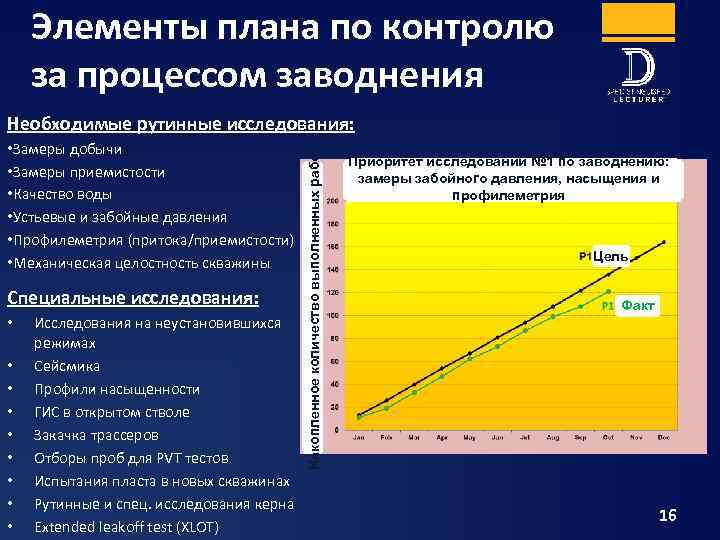

Элементы плана по контролю за процессом заводнения • Замеры добычи • Замеры приемистости • Качество воды • Устьевые и забойные давления • Профилеметрия (притока/приемистости) • Механическая целостность скважины Специальные исследования: • • • Исследования на неустановившихся режимах Сейсмика Профили насыщенности ГИС в открытом стволе Закачка трассеров Отборы проб для PVT тестов Испытания пласта в новых скважинах Рутинные и спец. исследования керна Extended leakoff test (XLOT) Накопленное количество выполненных работ Необходимые рутинные исследования: Приоритет исследований № 1 по заводнению: замеры забойного давления, насыщения и профилеметрия Цель Факт 16

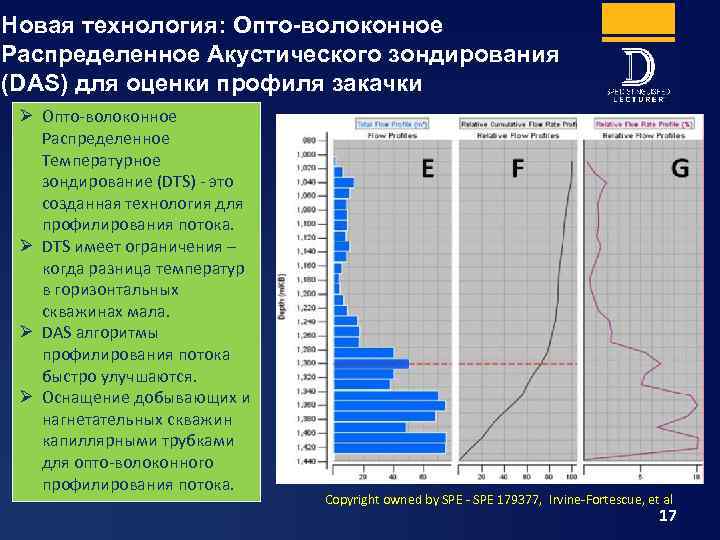

Новая технология: Опто-волоконное Распределенное Акустического зондирования (DAS) для оценки профиля закачки Ø Опто-волоконное Распределенное Температурное зондирование (DTS) - это созданная технология для профилирования потока. Ø DTS имеет ограничения – когда разница температур в горизонтальных скважинах мала. Ø DAS алгоритмы профилирования потока быстро улучшаются. Ø Оснащение добывающих и нагнетательных скважин капиллярными трубками для опто-волоконного профилирования потока. Copyright owned by SPE - SPE 179377, Irvine-Fortescue, et al 17

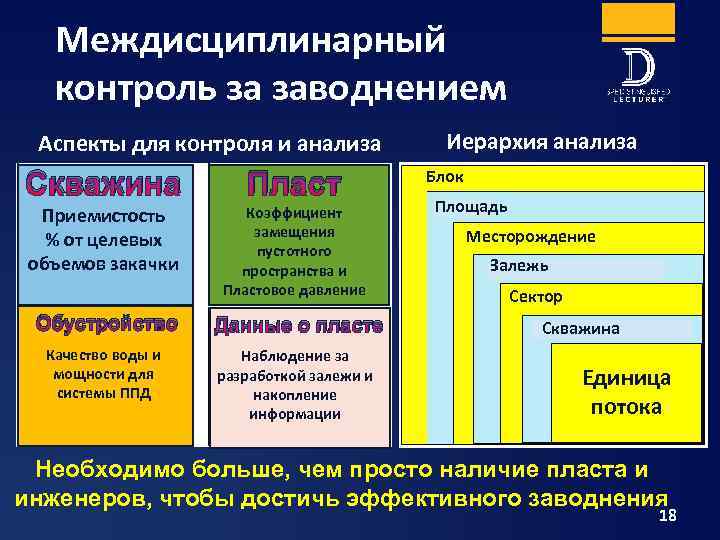

Междисциплинарный контроль за заводнением Аспекты для контроля и анализа Скважина Пласт Приемистость % от целевых объемов закачки Коэффициент замещения пустотного пространства и Пластовое давление Обустройство Данные о пласте Качество воды и мощности для системы ППД Наблюдение за разработкой залежи и накопление информации Иерархия анализа Блок Площадь Месторождение Залежь Сектор Скважина Единица потока Необходимо больше, чем просто наличие пласта и инженеров, чтобы достичь эффективного заводнения 18

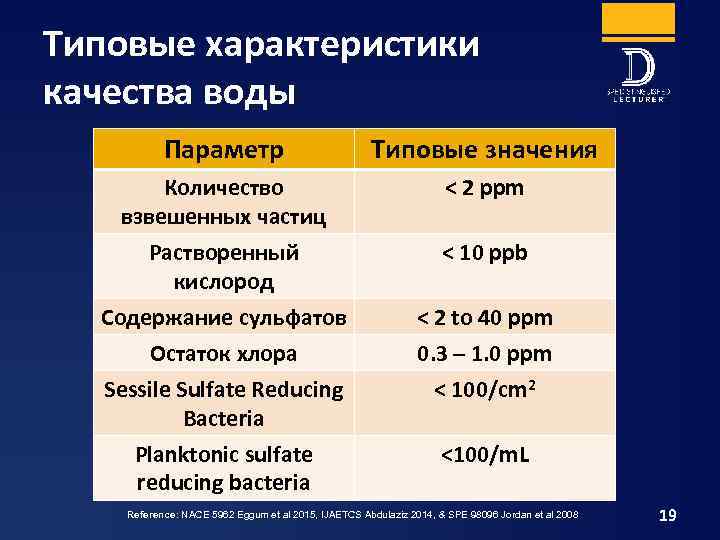

Типовые характеристики качества воды Параметр Типовые значения Количество взвешенных частиц < 2 ppm Растворенный кислород < 10 ppb Содержание сульфатов Остаток хлора Sessile Sulfate Reducing Bacteria < 2 to 40 ppm 0. 3 – 1. 0 ppm < 100/cm 2 Planktonic sulfate reducing bacteria <100/m. L Reference: NACE 5962 Eggum et al 2015, IJAETCS Abdulaziz 2014, & SPE 98096 Jordan et al 2008 19

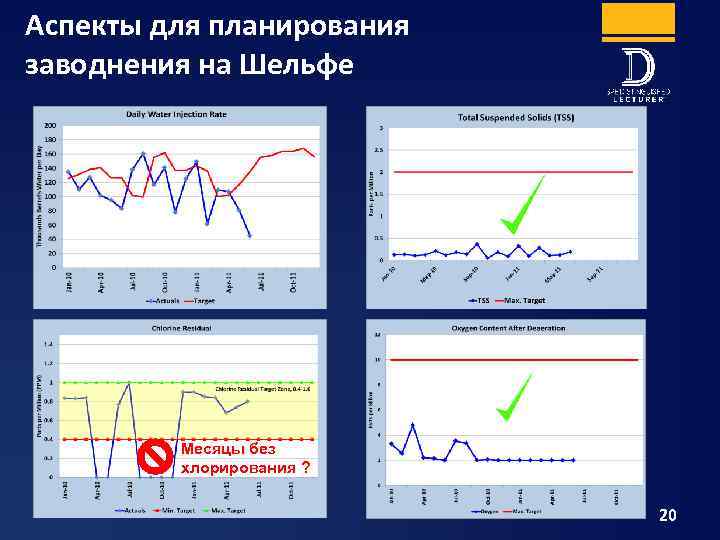

Аспекты для планирования заводнения на Шельфе Месяцы без хлорирования ? 20

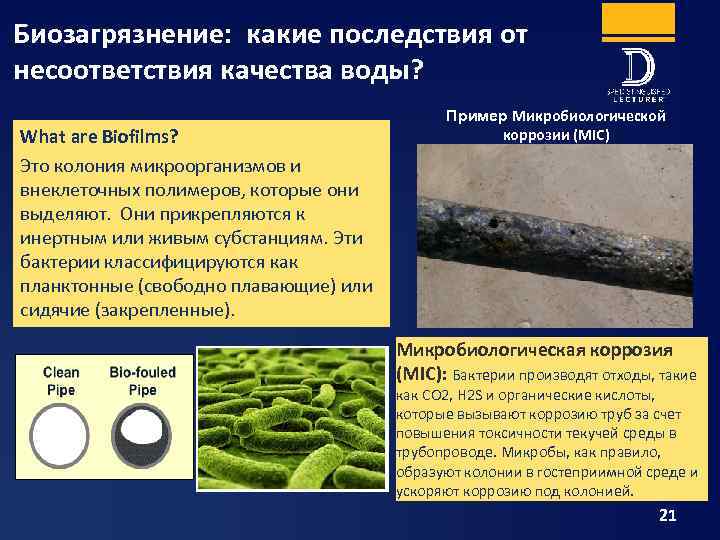

Биозагрязнение: какие последствия от несоответствия качества воды? What are Biofilms? Это колония микроорганизмов и внеклеточных полимеров, которые они выделяют. Они прикрепляются к инертным или живым субстанциям. Эти бактерии классифицируются как планктонные (свободно плавающие) или сидячие (закрепленные). Пример Микробиологической коррозии (MIC) Микробиологическая коррозия (MIC): Бактерии производят отходы, такие как CO 2, H 2 S и органические кислоты, которые вызывают коррозию труб за счет повышения токсичности текучей среды в трубопроводе. Микробы, как правило, образуют колонии в гостеприимной среде и ускоряют коррозию под колонией. 21
Отложения и коррозия: какие последствия от несоответствия качества воды? § Часто встречающийся механизм образования коррозии – отложения биоматериала либо твердых частиц. Коррозия трубы в результате отложений на стенках биоматериала § Отложения образуют “ячейки коррозии, ” которые как правило имеют очень агрессивную среду и локализованы. § Могут глубоко проникнать в сталь за короткое время Reference: NACE 11266, 2011 22

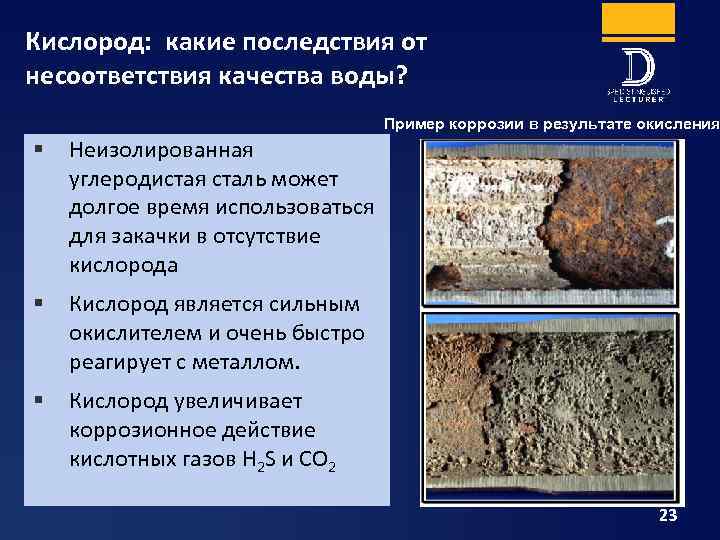

Кислород: какие последствия от несоответствия качества воды? Пример коррозии в результате окисления § Неизолированная углеродистая сталь может долгое время использоваться для закачки в отсутствие кислорода § Кислород является сильным окислителем и очень быстро реагирует с металлом. § Кислород увеличивает коррозионное действие кислотных газов H 2 S и CO 2 23

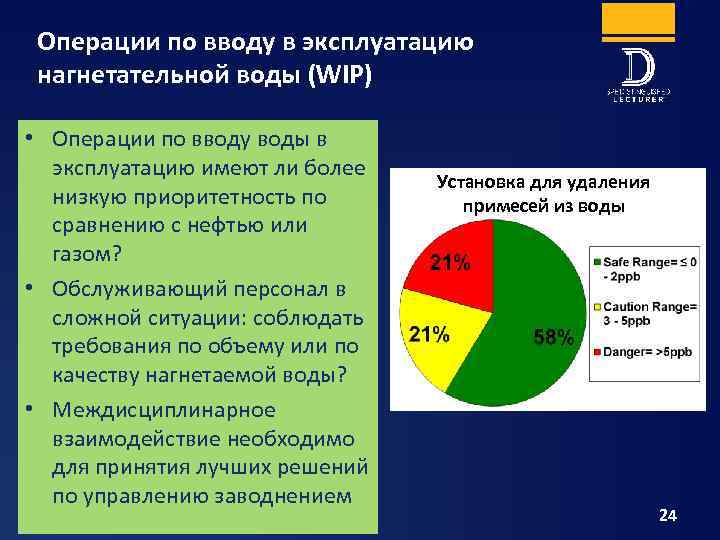

Операции по вводу в эксплуатацию нагнетательной воды (WIP) • Операции по вводу воды в эксплуатацию имеют ли более низкую приоритетность по сравнению с нефтью или газом? • Обслуживающий персонал в сложной ситуации: соблюдать требования по объему или по качеству нагнетаемой воды? • Междисциплинарное взаимодействие необходимо для принятия лучших решений по управлению заводнением Установка для удаления примесей из воды 24
Операционные дисциплины, связанные с качеством воды • Есть ли у вас технические условия по качеству воды или рекомендации по ней? • Есть ли критерии качества для остановки нагнетания воды? • Негативные воздействия «неправильной» воды не исправляются очисткой полости, СКО, химической ударной обработкой, заменой поверхностного оборудования и т. д. Коррозионные побочные продукты: сульфид железа и оксид железа в нагн. скв. я годн се ода в ная» руется. ль втра рави рректи за «Неп не ко одой в ной» ь авил «пр 25

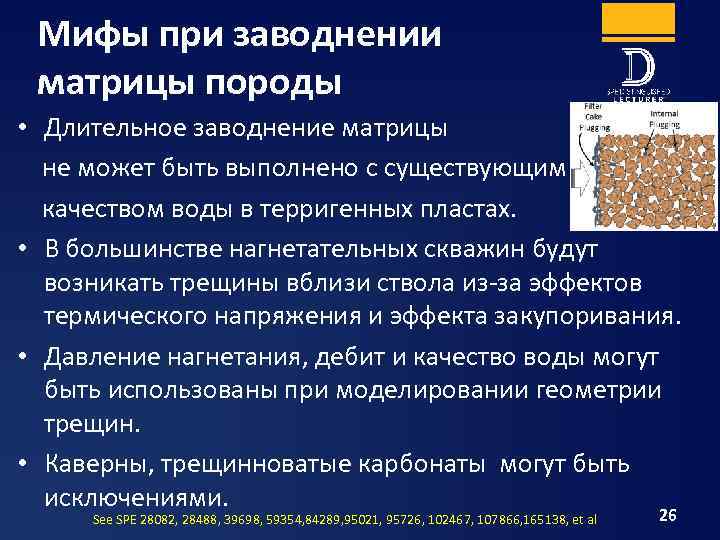

Мифы при заводнении матрицы породы • Длительное заводнение матрицы не может быть выполнено с существующим качеством воды в терригенных пластах. • В большинстве нагнетательных скважин будут возникать трещины вблизи ствола из-за эффектов термического напряжения и эффекта закупоривания. • Давление нагнетания, дебит и качество воды могут быть использованы при моделировании геометрии трещин. • Каверны, трещинноватые карбонаты могут быть исключениями. See SPE 28082, 28488, 39698, 59354, 84289, 95021, 95726, 102467, 107866, 165138, et al 26

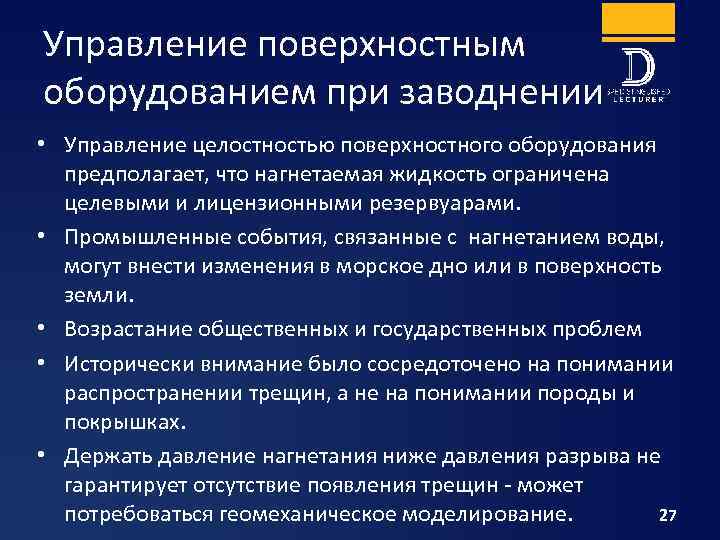

Управление поверхностным оборудованием при заводнении • Управление целостностью поверхностного оборудования предполагает, что нагнетаемая жидкость ограничена целевыми и лицензионными резервуарами. • Промышленные события, связанные с нагнетанием воды, могут внести изменения в морское дно или в поверхность земли. • Возрастание общественных и государственных проблем • Исторически внимание было сосредоточено на понимании распространении трещин, а не на понимании породы и покрышках. • Держать давление нагнетания ниже давления разрыва не гарантирует отсутствие появления трещин - может потребоваться геомеханическое моделирование. 27
Основные выводы • Понимать проектный срок и скорость работы резервуара (прокачиваемые поровые объемы (ЗПО) в год) • Понимать, какой объем нагнетаемой воды эффективен • Иметь план на случай раннего прорыва воды и на случай многослойного резервуара • Понимать, что необходим минимальный контроль и новые оптоволоконные технологии • Использовать оперативные дисциплины для определения качества воды, иметь критерии для стоп-нагнетания, знать химический состав воды • Предполагать процессы авто-грп и контроль за поверхностным оборудованием • Использовать междисциплинарное взаимодействие для лучшего командного решения 28
