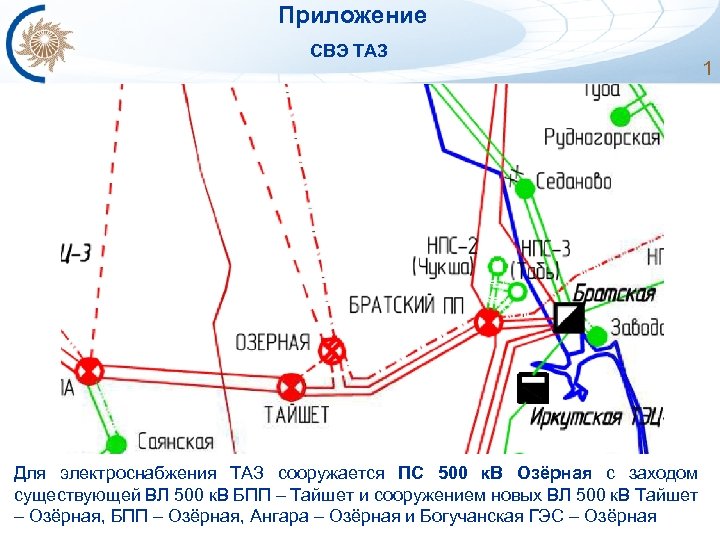

Приложение СВЭ ТАЗ Для электроснабжения ТАЗ сооружается ПС 500 к. В Озёрная с заходом существующей ВЛ 500 к. В БПП – Тайшет и сооружением новых ВЛ 500 к. В Тайшет – Озёрная, БПП – Озёрная, Ангара – Озёрная и Богучанская ГЭС – Озёрная 1

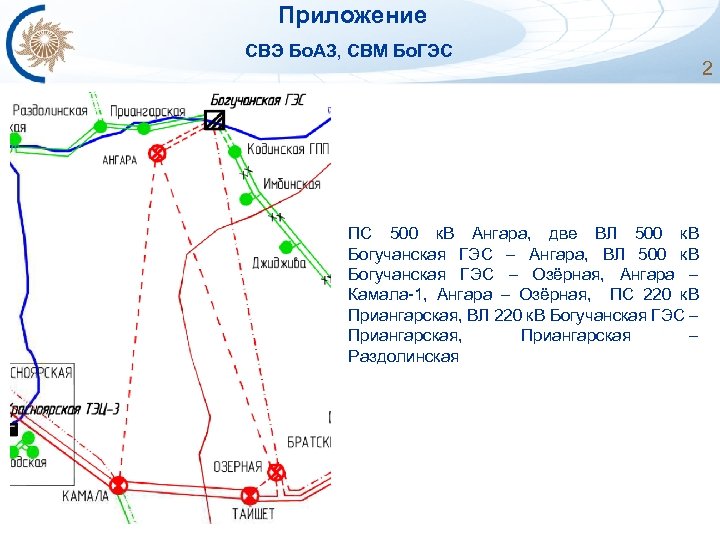

Приложение СВЭ Бо. АЗ, СВМ Бо. ГЭС ПС 500 к. В Ангара, две ВЛ 500 к. В Богучанская ГЭС – Ангара, ВЛ 500 к. В Богучанская ГЭС – Озёрная, Ангара – Камала-1, Ангара – Озёрная, ПС 220 к. В Приангарская, ВЛ 220 к. В Богучанская ГЭС – Приангарская, Приангарская – Раздолинская 2

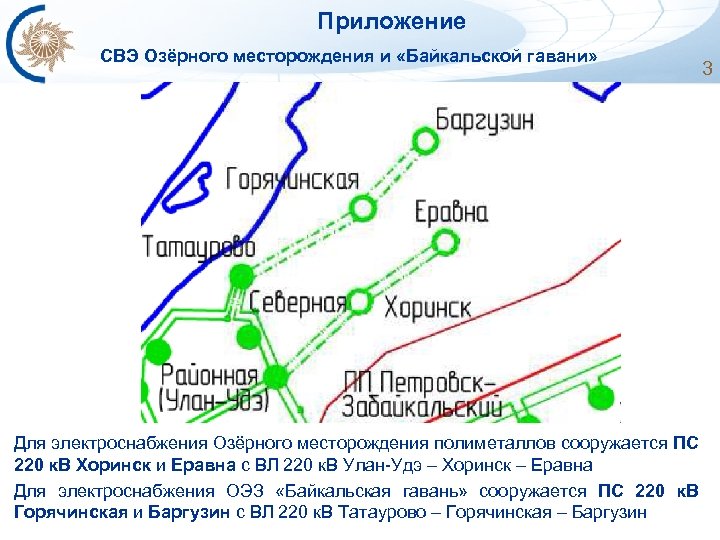

Приложение СВЭ Озёрного месторождения и «Байкальской гавани» 3 Для электроснабжения Озёрного месторождения полиметаллов сооружается ПС 220 к. В Хоринск и Еравна с ВЛ 220 к. В Улан-Удэ – Хоринск – Еравна Для электроснабжения ОЭЗ «Байкальская гавань» сооружается ПС 220 к. В Горячинская и Баргузин с ВЛ 220 к. В Татаурово – Горячинская – Баргузин

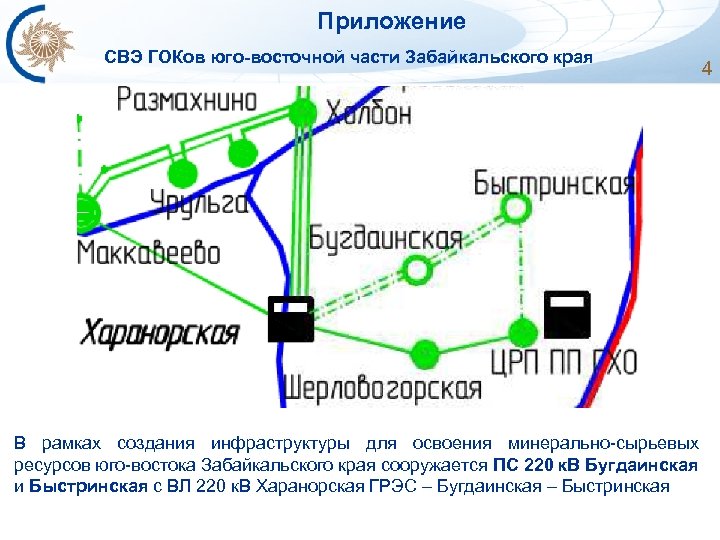

Приложение СВЭ ГОКов юго-восточной части Забайкальского края 4 В рамках создания инфраструктуры для освоения минерально-сырьевых ресурсов юго-востока Забайкальского края сооружается ПС 220 к. В Бугдаинская и Быстринская с ВЛ 220 к. В Харанорская ГРЭС – Бугдаинская – Быстринская
Приложение СВЭ потребителей юга Приморского края В рамках создания инфраструктуры для подключения новых потребителей на юге Приморского края сооружается ВЛ 500 к. В Владивосток – Лозовая – Чугуевка-2 с ПС 500 к. В Лозовая, ГТУ-ТЭЦ на площадках Центральной пароводяной бойлерной и Владивостокской ТЭЦ-2, ТЭЦ Восточного НХК 433 МВт, ПС 220 к. В Восточный НХК и четыре ВЛ 220 к. В Лозовая – Восточный НХК 5

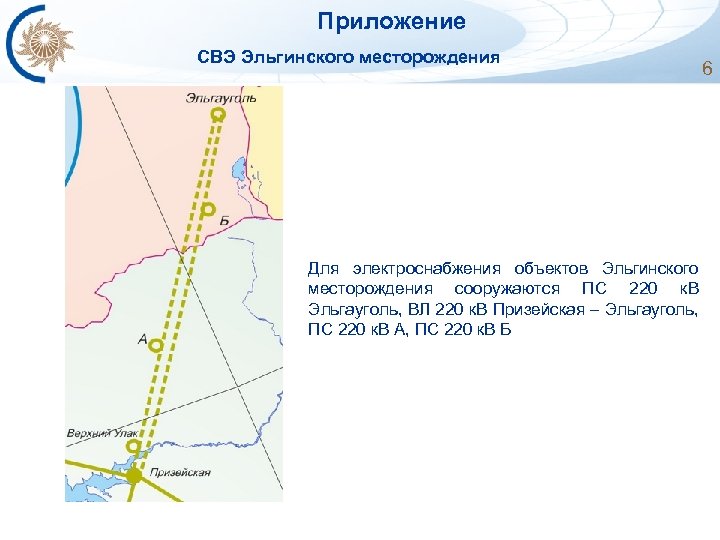

Приложение СВЭ Эльгинского месторождения Для электроснабжения объектов Эльгинского месторождения сооружаются ПС 220 к. В Эльгауголь, ВЛ 220 к. В Призейская – Эльгауголь, ПС 220 к. В А, ПС 220 к. В Б 6

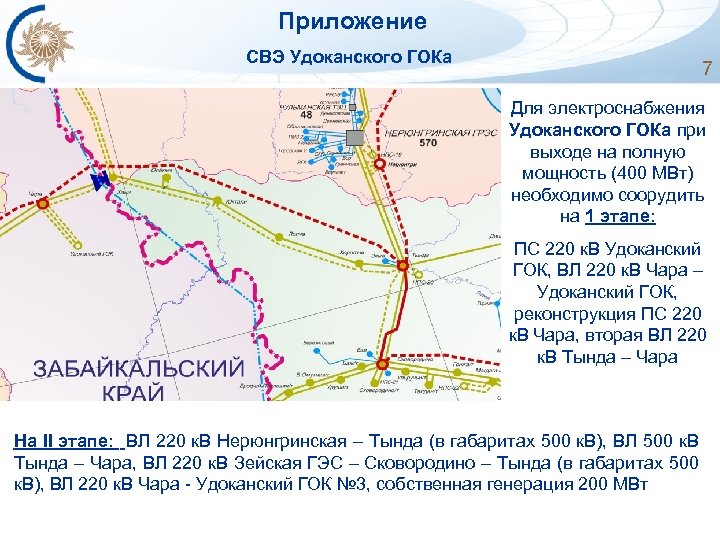

Приложение СВЭ Удоканского ГОКа 7 Для электроснабжения Удоканского ГОКа при выходе на полную мощность (400 МВт) необходимо соорудить на 1 этапе: ПС 220 к. В Удоканский ГОК, ВЛ 220 к. В Чара – Удоканский ГОК, реконструкция ПС 220 к. В Чара, вторая ВЛ 220 к. В Тында – Чара На II этапе: ВЛ 220 к. В Нерюнгринская – Тында (в габаритах 500 к. В), ВЛ 500 к. В Тында – Чара, ВЛ 220 к. В Зейская ГЭС – Сковородино – Тында (в габаритах 500 к. В), ВЛ 220 к. В Чара - Удоканский ГОК № 3, собственная генерация 200 МВт
Приложение объединение Центрального и Западного районов на параллельную работу Для присоединения Западного и Центрального энергорайонов Республики Саха (Якутия) будут сооружены ВЛ 220 к. В Нижний Куранах – Томмот – Майя, ВЛ 220 к. В Олекминск – Нижний Куранах 8

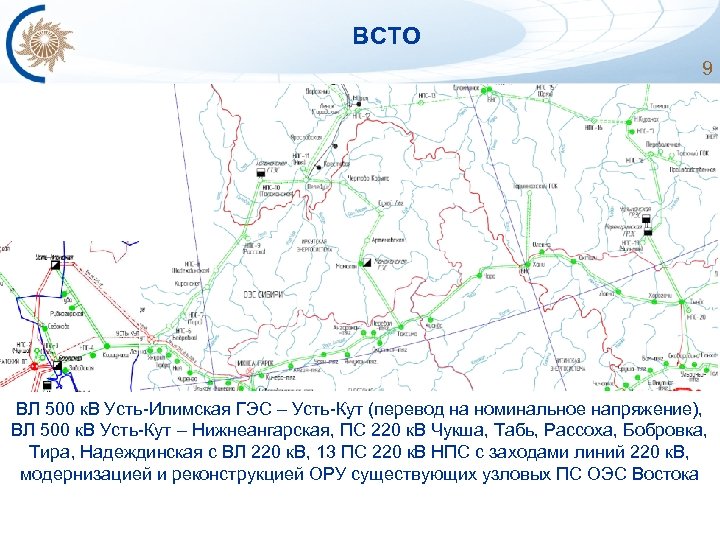

ВСТО 9 ВЛ 500 к. В Усть-Илимская ГЭС – Усть-Кут (перевод на номинальное напряжение), ВЛ 500 к. В Усть-Кут – Нижнеангарская, ПС 220 к. В Чукша, Табь, Рассоха, Бобровка, Тира, Надеждинская с ВЛ 220 к. В, 13 ПС 220 к. В НПС с заходами линий 220 к. В, модернизацией и реконструкцией ОРУ существующих узловых ПС ОЭС Востока

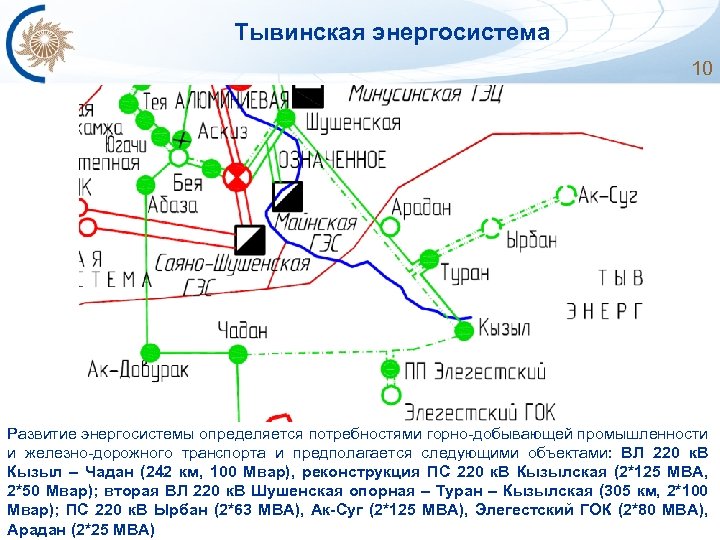

Тывинская энергосистема 10 Развитие энергосистемы определяется потребностями горно-добывающей промышленности и железно-дорожного транспорта и предполагается следующими объектами: ВЛ 220 к. В Кызыл – Чадан (242 км, 100 Мвар), реконструкция ПС 220 к. В Кызылская (2*125 МВА, 2*50 Мвар); вторая ВЛ 220 к. В Шушенская опорная – Туран – Кызылская (305 км, 2*100 Мвар); ПС 220 к. В Ырбан (2*63 МВА), Ак-Суг (2*125 МВА), Элегестский ГОК (2*80 МВА), Арадан (2*25 МВА)

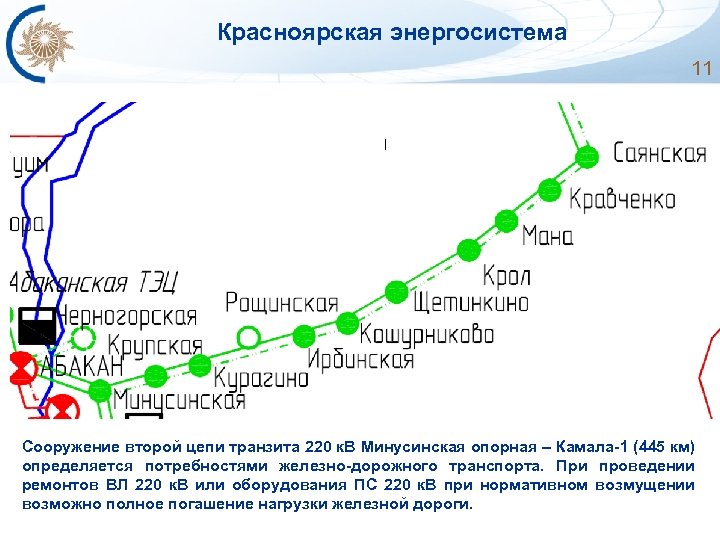

Красноярская энергосистема 11 Сооружение второй цепи транзита 220 к. В Минусинская опорная – Камала-1 (445 км) определяется потребностями железно-дорожного транспорта. При проведении ремонтов ВЛ 220 к. В или оборудования ПС 220 к. В при нормативном возмущении возможно полное погашение нагрузки железной дороги.
Красноярская энергосистема 12 Технологическое присоединение в г. Красноярск двух крупных потребителей (ЕФЗ 231 МВт и Кра. МЗ – 565 МВт) суммарной мощностью около 800 МВт приведёт к необходимости установки на вновь сооружаемой ПС 500 к. В Енисей третьего АТ по 800 МВА и ВЛ 500 к. В Камала – Енисей.
Улан-Удэнская ТЭЦ-2 мощностью 840 МВт 13 На перспективу до 2018 года южная часть энергосистемы Республики Бурятия останется избыточной по электроэнергии и мощности без учёта ввода в работу Улан. Удэнской ТЭЦ-2. Таким образом необходимость сооружения станции балансом не подтверждается. Кроме того, сооружение Улан-Удэнской ТЭЦ-2 мощностью 840 МВт потребует значительного сетевого строительства для выдачи мощности, так как пропускная способность внешних связей не позволит выдать в сеть образовавшиеся избытки.
Предполагаемый район размещения газовой ТЭС в Усть-Куте 14 Усть-Кутская ТЭС мощностью 800 -1200 МВт. Начиная с 2015 года Иркутская энергосистема становится дефицитной по электроэнергии. К 2018 году дефицит достигнет величины ~ 7 млрд. к. Втч. Кроме того, в районе сооружения станции до 2018 года появляются ПС 500 к. В Усть-Кут и ВЛ 500 к. В Усть-Кут – Нижнеангарская, что минимизирует затраты на сооружение СВМ Усть-Кутской ТЭС. В этих условиях считаем обоснованным сооружение одного-двух блоков на Усть-Кутской ТЭС.
