Приемы конструктивного моделирования с изменением покроя рукава

Приемы конструктивного моделирования с изменением покроя рукава

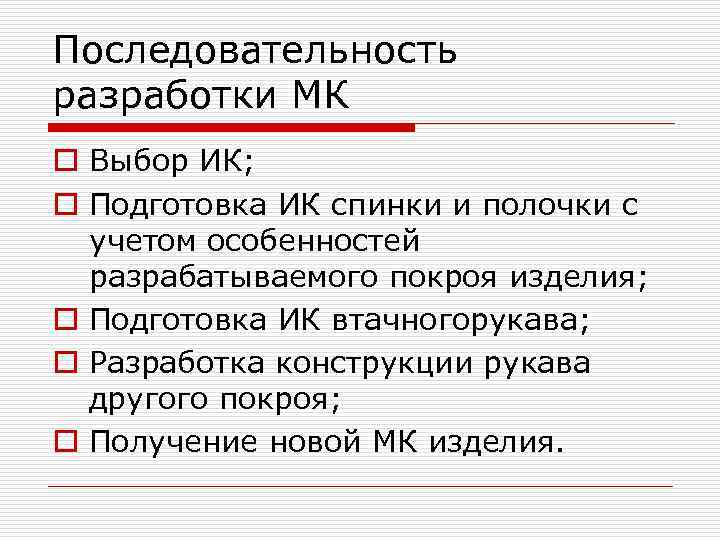

Последовательность разработки МК o Выбор ИК; o Подготовка ИК спинки и полочки с учетом особенностей разрабатываемого покроя изделия; o Подготовка ИК втачногорукава; o Разработка конструкции рукава другого покроя; o Получение новой МК изделия.

Особенности конструирования изделий с рукавами рубашечного покроя

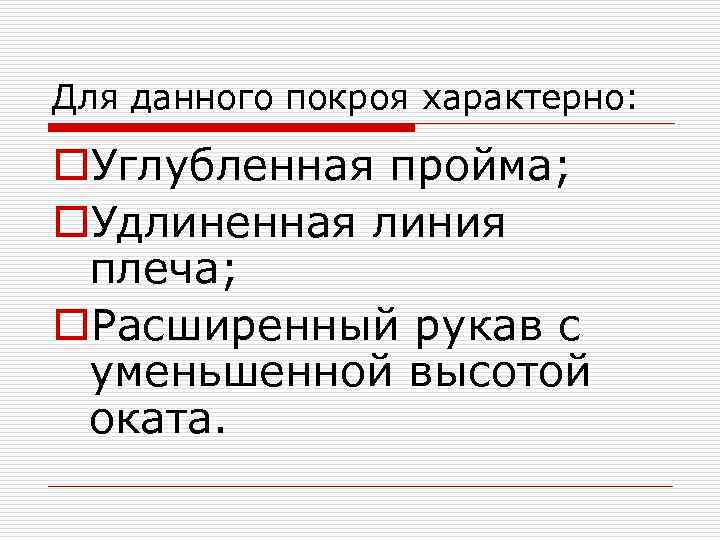

Для данного покроя характерно: o. Углубленная пройма; o. Удлиненная линия плеча; o. Расширенный рукав с уменьшенной высотой оката.

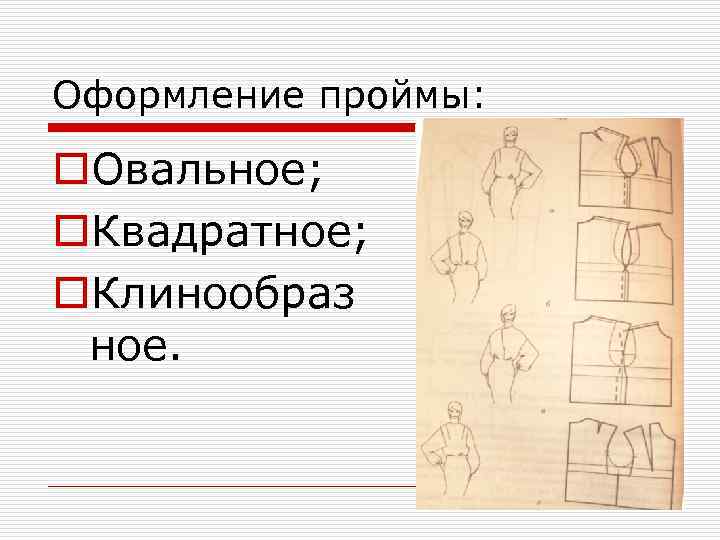

Оформление проймы: o. Овальное; o. Квадратное; o. Клинообраз ное.

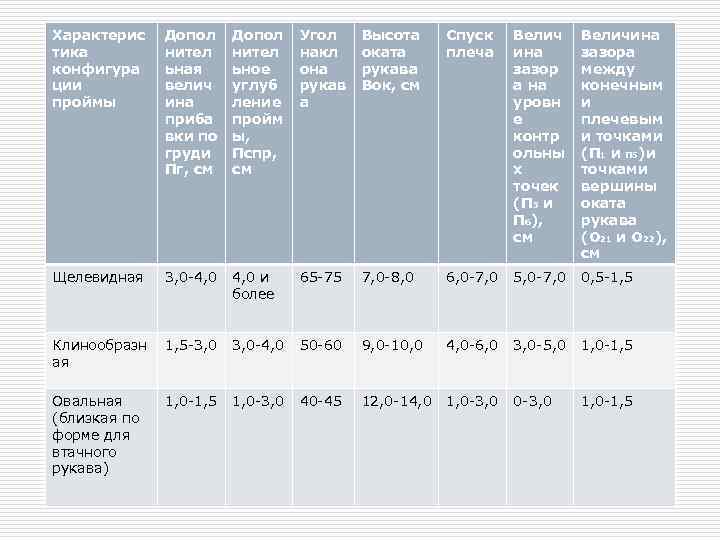

Характерис тика конфигура ции проймы Допол нител ьная велич ина приба вки по груди Пг, см Допол нител ьное углуб ление пройм ы, Пспр, см Угол накл она рукав а Высота оката рукава Вок, см Спуск плеча Велич ина зазор а на уровн е контр ольны х точек (П 3 и П 6), см Величина зазора между конечным и плечевым и точками (П 1 и П 5)и точками вершины оката рукава (О 21 и О 22), см Щелевидная 3, 0 -4, 0 и более 65 -75 7, 0 -8, 0 6, 0 -7, 0 5, 0 -7, 0 0, 5 -1, 5 Клинообразн ая 1, 5 -3, 0 -4, 0 50 -60 9, 0 -10, 0 4, 0 -6, 0 3, 0 -5, 0 1, 0 -1, 5 Овальная (близкая по форме для втачного рукава) 1, 0 -1, 5 1, 0 -3, 0 40 -45 12, 0 -14, 0 1, 0 -3, 0 1, 0 -1, 5

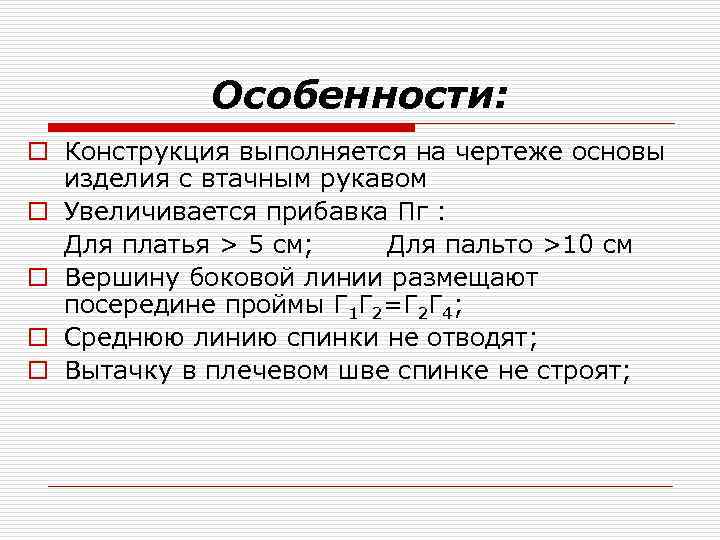

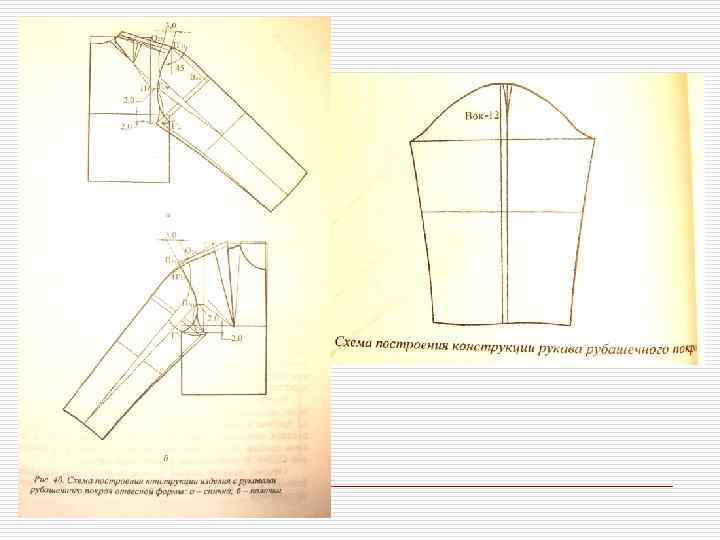

Особенности: o Конструкция выполняется на чертеже основы изделия с втачным рукавом o Увеличивается прибавка Пг : Для платья > 5 см; Для пальто >10 см o Вершину боковой линии размещают посередине проймы Г 1 Г 2=Г 2 Г 4; o Среднюю линию спинки не отводят; o Вытачку в плечевом шве спинке не строят;

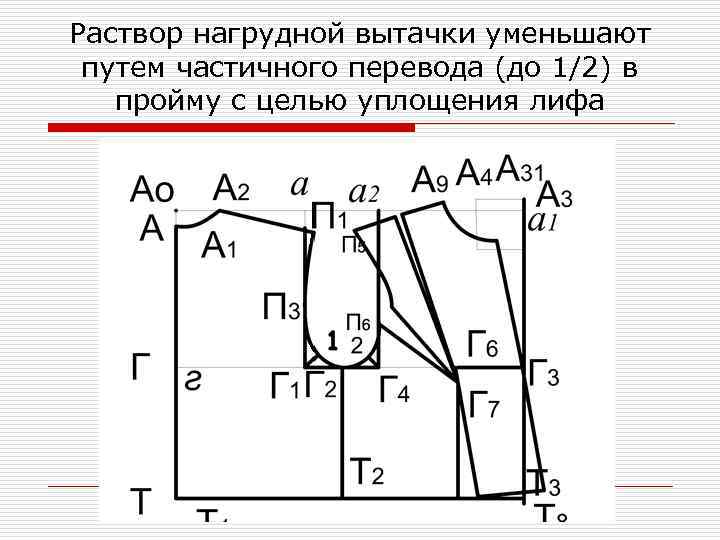

Раствор нагрудной вытачки уменьшают путем частичного перевода (до 1/2) в пройму с целью уплощения лифа

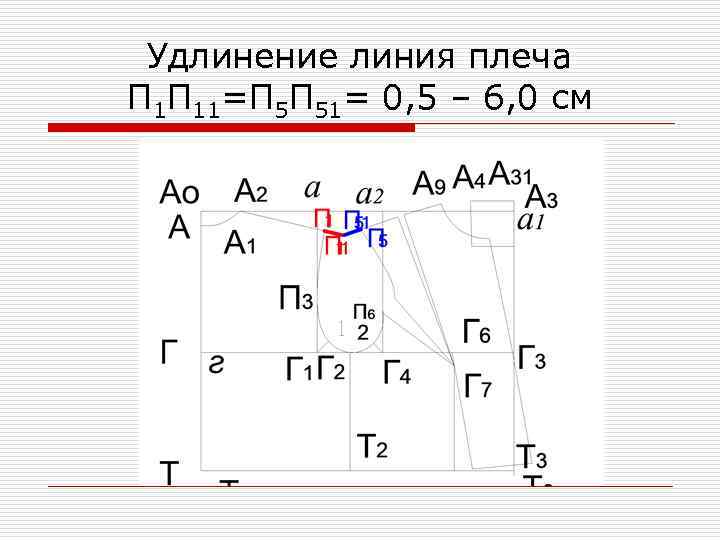

Удлинение линия плеча П 1 П 11=П 5 П 51= 0, 5 – 6, 0 см

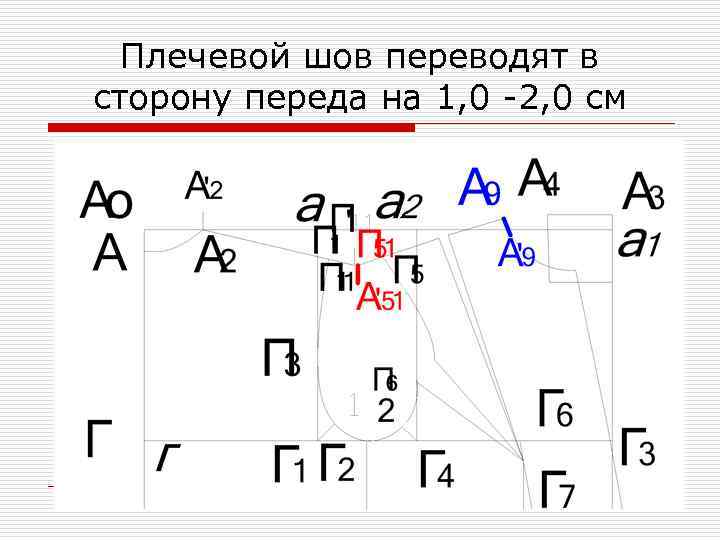

Плечевой шов переводят в сторону переда на 1, 0 -2, 0 см

Плечевой шов переводят в сторону переда на 1, 0 -2, 0 см

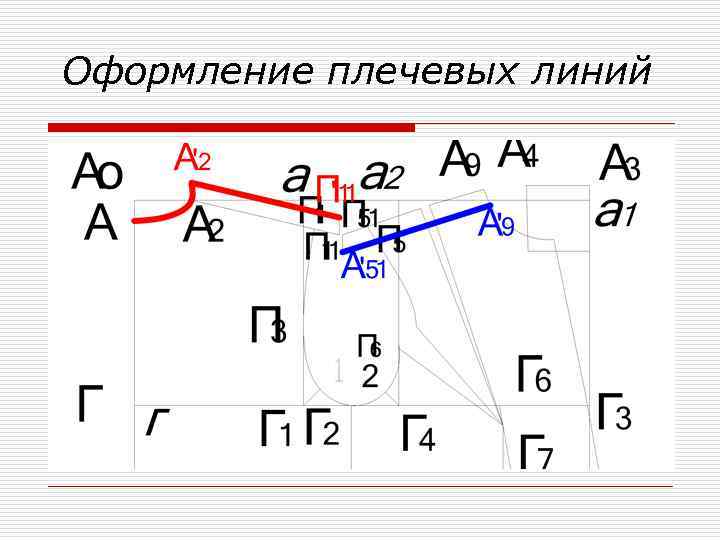

Оформление плечевых линий

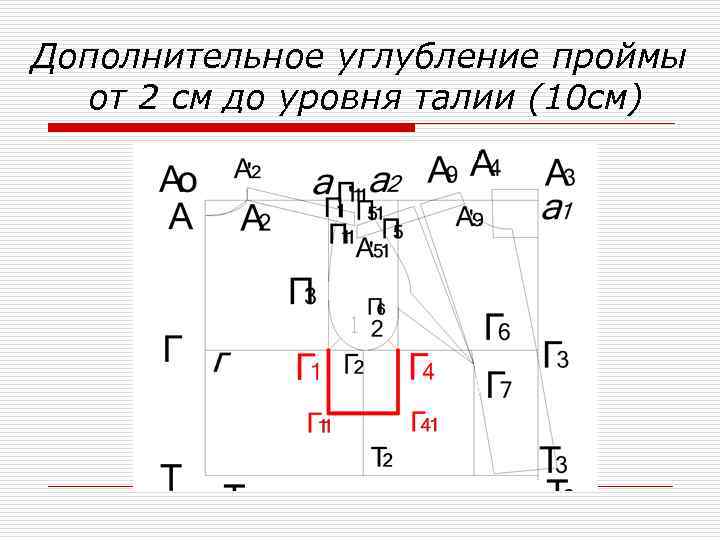

Дополнительное углубление проймы от 2 см до уровня талии (10 см)

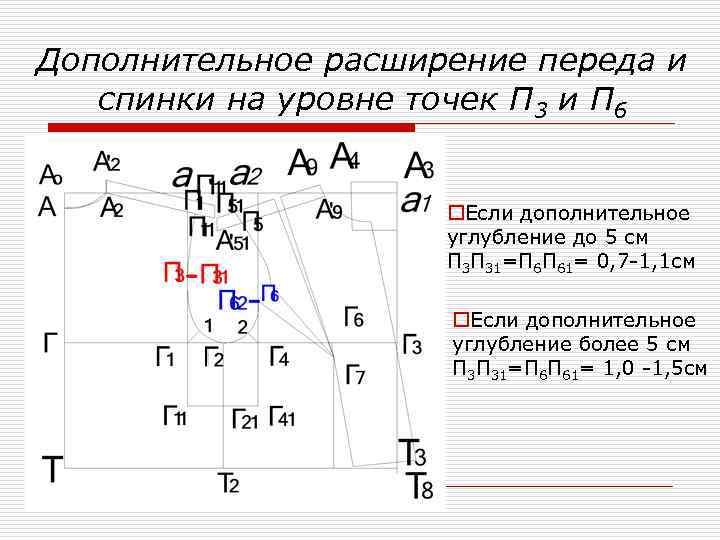

Дополнительное расширение переда и спинки на уровне точек П 3 и П 6 o. Если дополнительное углубление до 5 см П 3 П 31=П 6 П 61= 0, 7 -1, 1 см o. Если дополнительное углубление более 5 см П 3 П 31=П 6 П 61= 1, 0 -1, 5 см

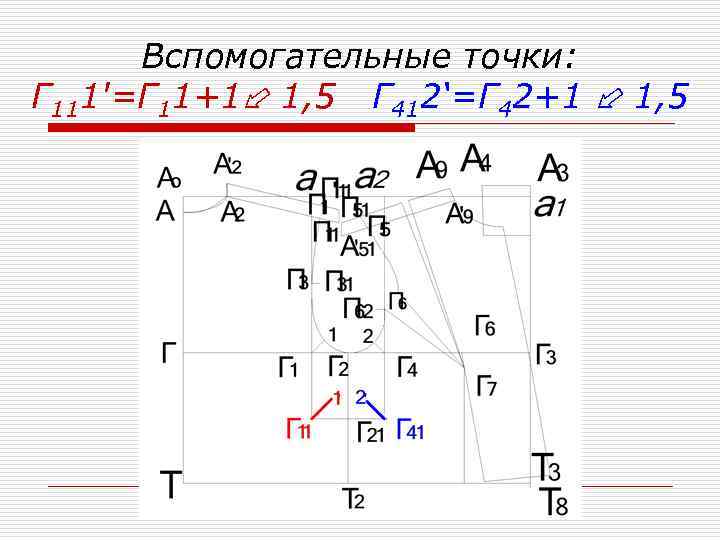

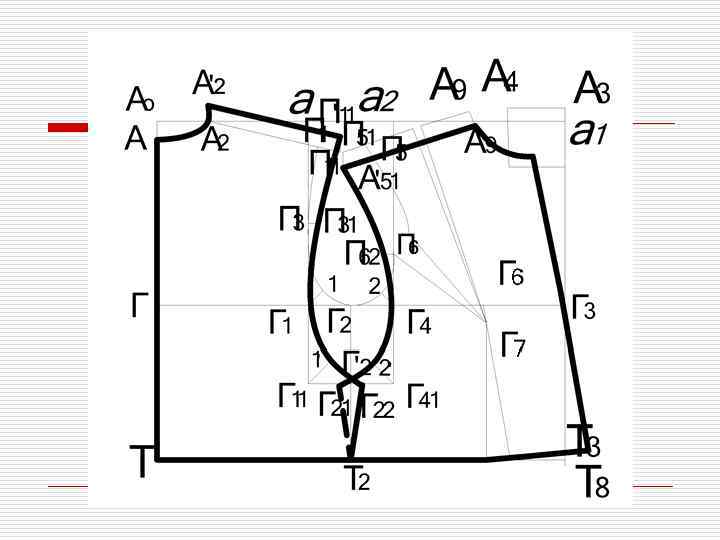

Вспомогательные точки: Г 111'=Г 11+1 1, 5 Г 412‘=Г 42+1 1, 5

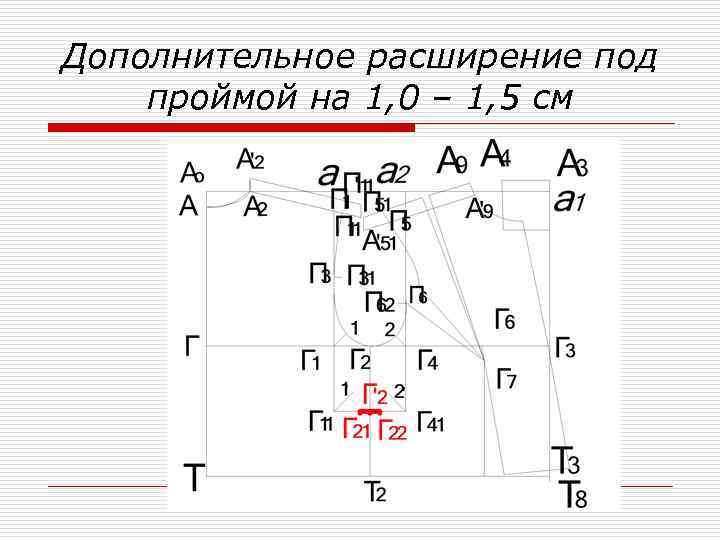

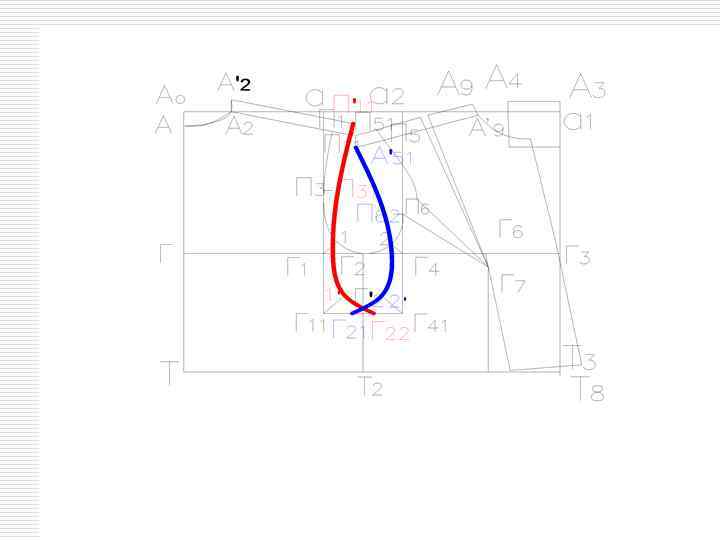

Дополнительное расширение под проймой на 1, 0 – 1, 5 см

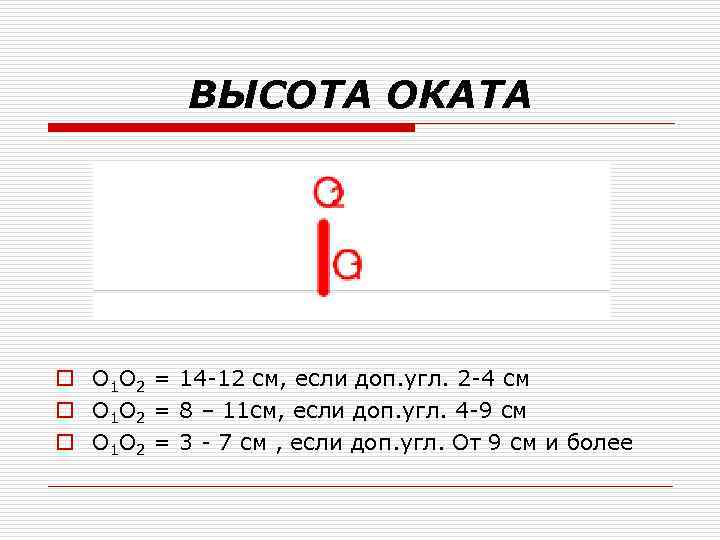

ВЫСОТА ОКАТА o О 1 О 2 = 14 -12 см, если доп. угл. 2 -4 см o О 1 О 2 = 8 – 11 см, если доп. угл. 4 -9 см o О 1 О 2 = 3 - 7 см , если доп. угл. От 9 см и более

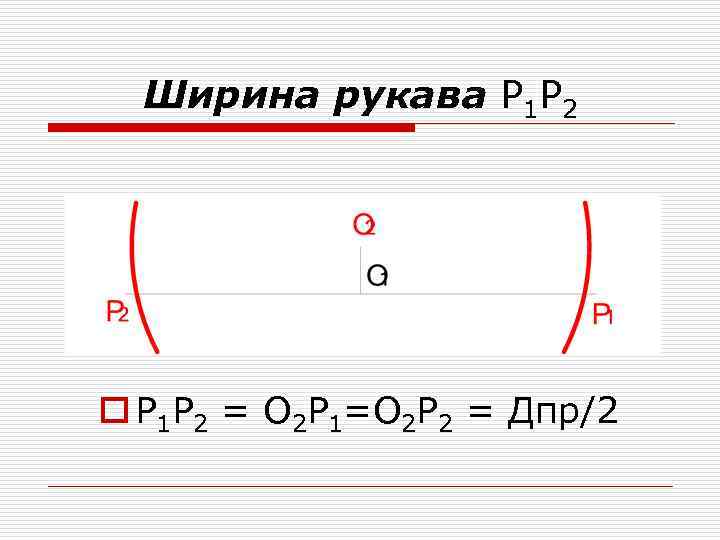

Ширина рукава Р 1 Р 2 o Р 1 Р 2 = О 2 Р 1=О 2 Р 2 = Дпр/2

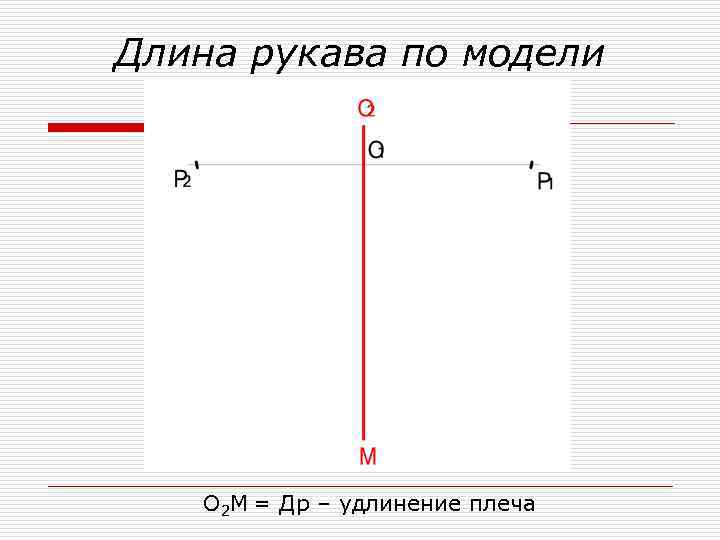

Длина рукава по модели О 2 М = Др – удлинение плеча

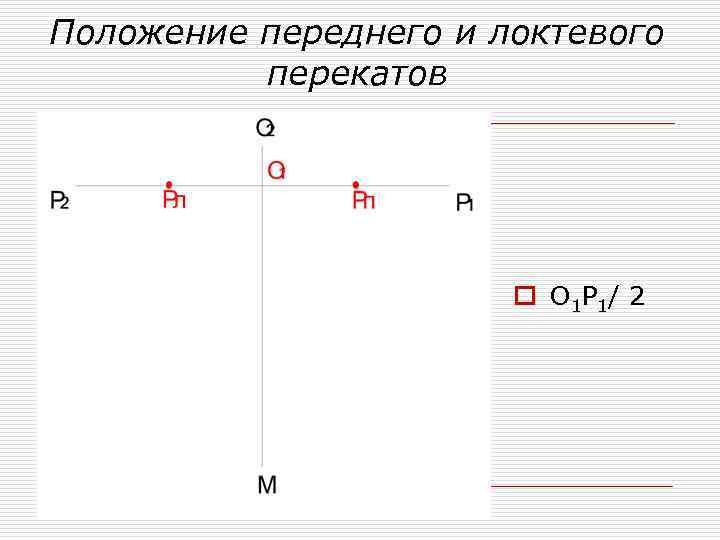

Положение переднего и локтевого перекатов o О 1 Р 1 / 2

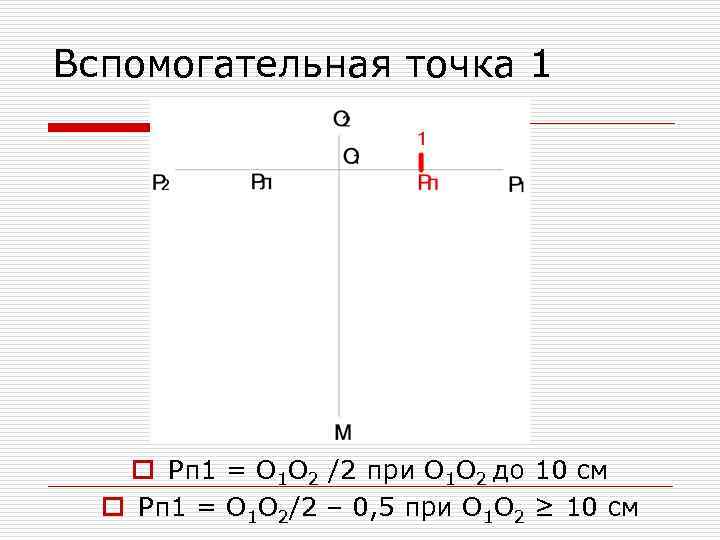

Вспомогательная точка 1 o Рп 1 = О 1 О 2 /2 при О 1 О 2 до 10 см o Рп 1 = О 1 О 2/2 – 0, 5 при О 1 О 2 ≥ 10 см

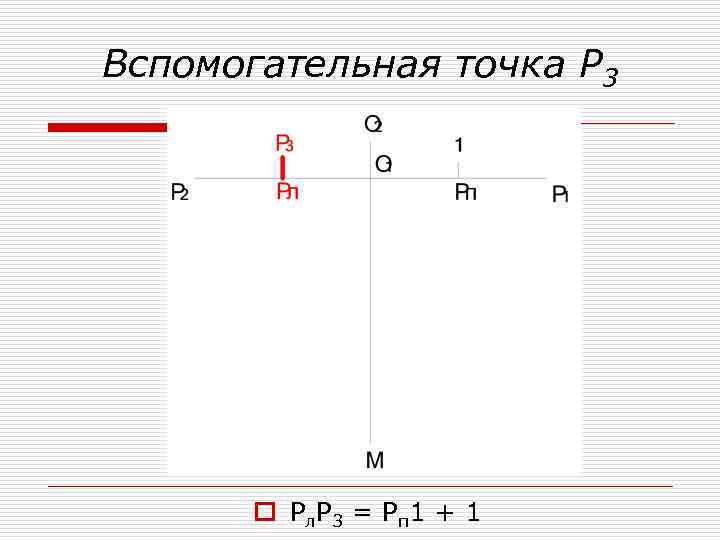

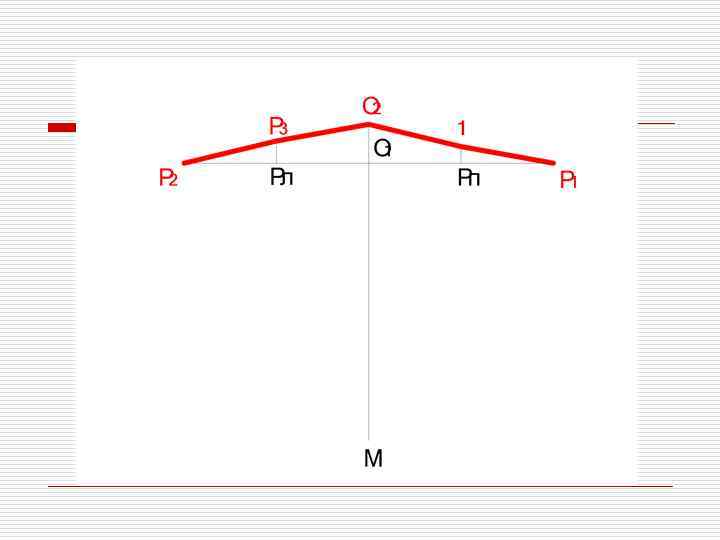

Вспомогательная точка Р 3 o Рл Р 3 = Р п 1 + 1

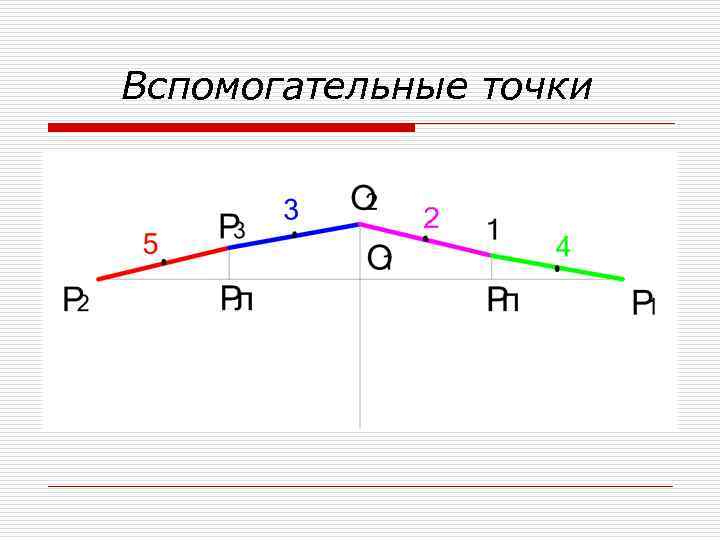

Вспомогательные точки

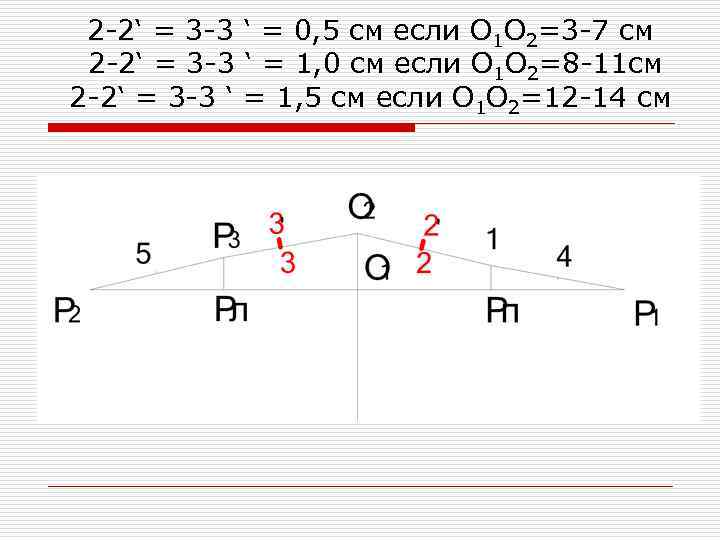

2 -2‘ = 3 -3 ‘ = 0, 5 см если О 1 О 2=3 -7 см 2 -2‘ = 3 -3 ‘ = 1, 0 см если О 1 О 2=8 -11 см 2 -2‘ = 3 -3 ‘ = 1, 5 см если О 1 О 2=12 -14 см

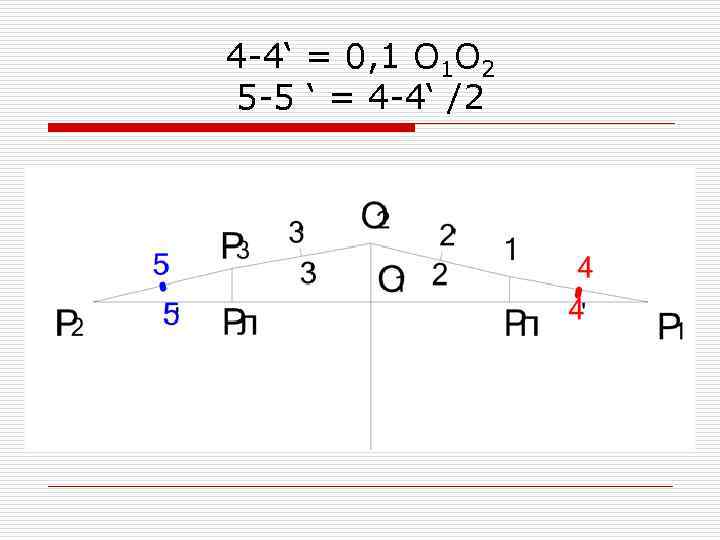

4 -4‘ = 0, 1 О 1 О 2 5 -5 ‘ = 4 -4‘ /2

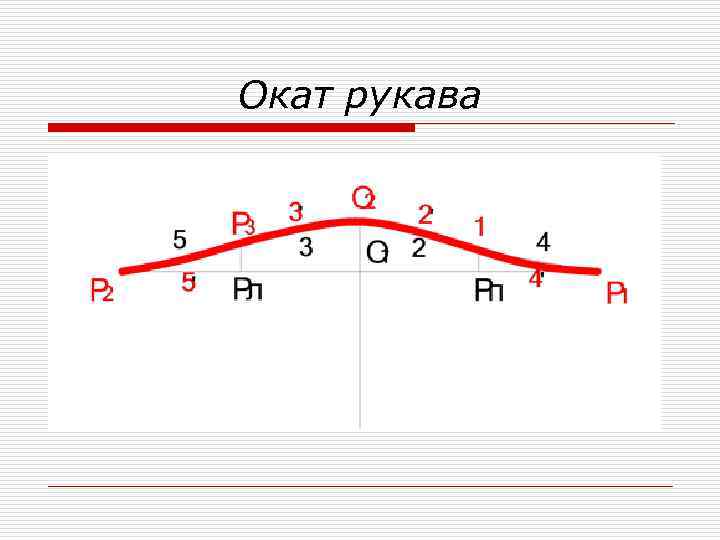

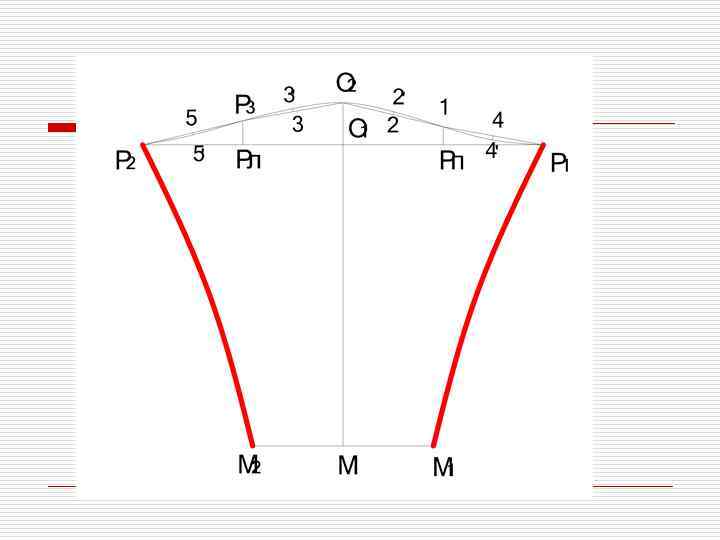

Окат рукава

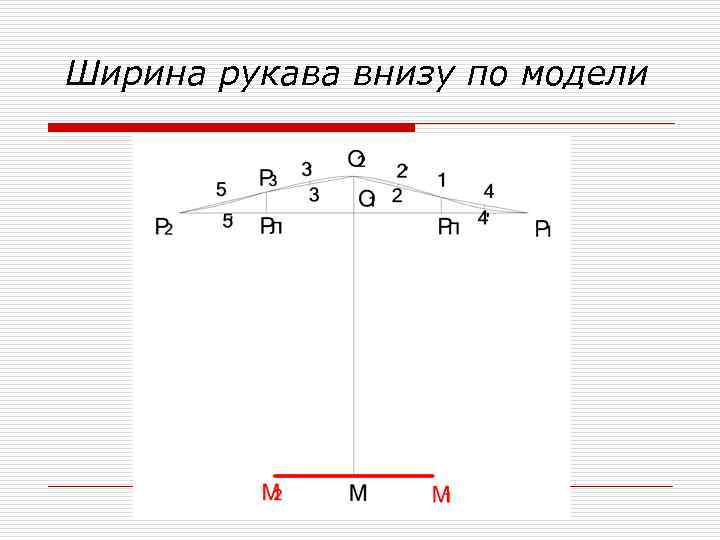

Ширина рукава внизу по модели

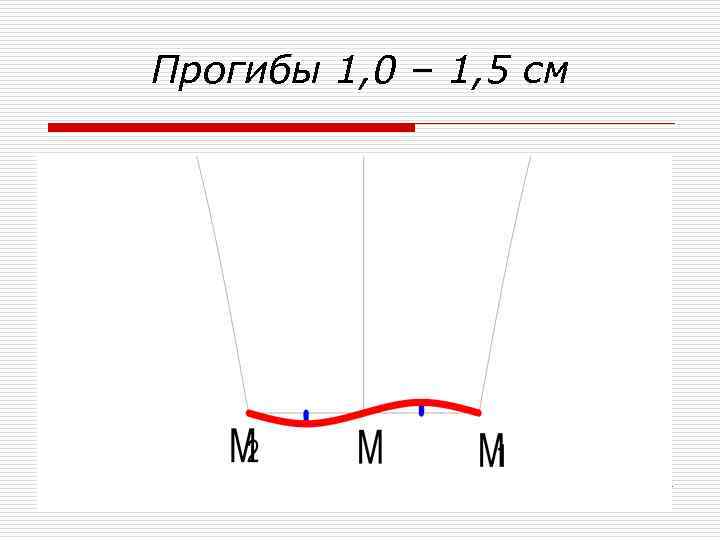

Прогибы 1, 0 – 1, 5 см

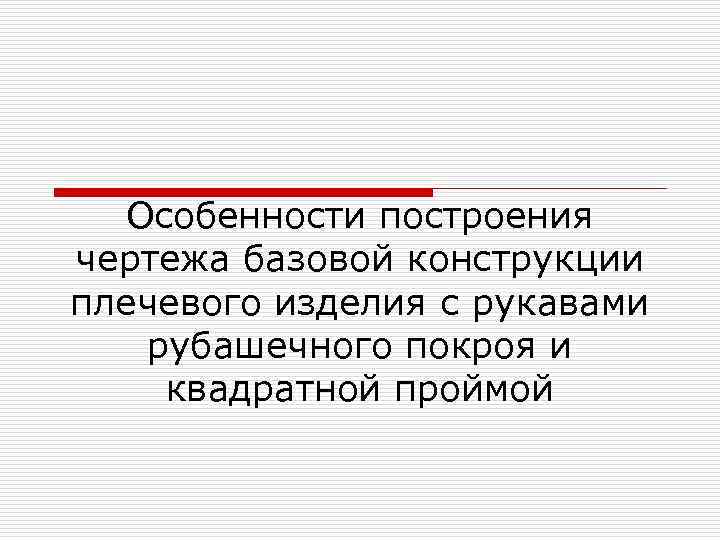

Особенности построения чертежа базовой конструкции плечевого изделия с рукавами рубашечного покроя и квадратной проймой

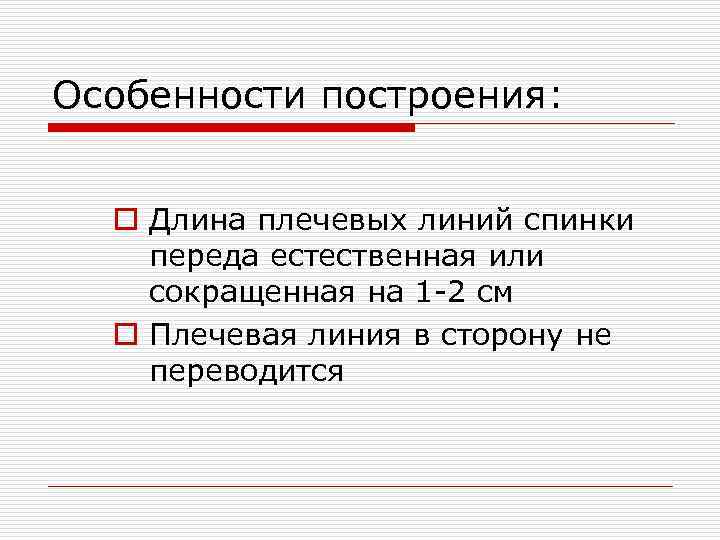

Особенности построения: o Длина плечевых линий спинки переда естественная или сокращенная на 1 -2 см o Плечевая линия в сторону не переводится

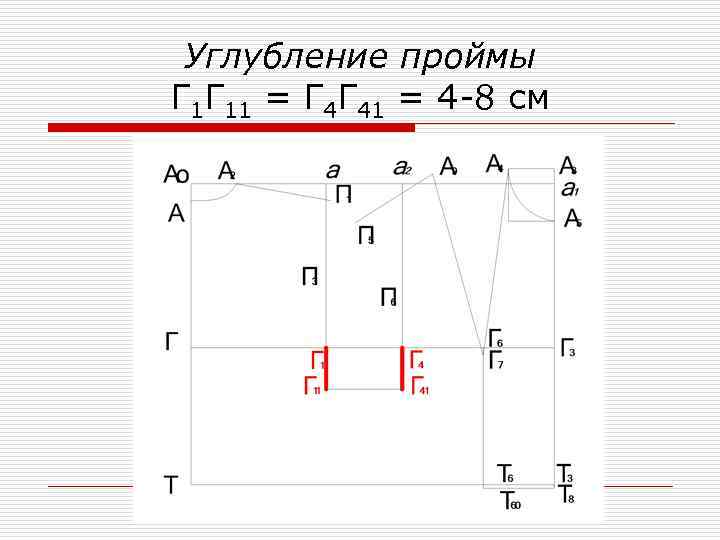

Углубление проймы Г 1 Г 11 = Г 4 Г 41 = 4 -8 см

Отвод проймы от вертикалей Г 11 Г'11 = Г 41 Г‘ 41 = 0, 7 -1, 0 см

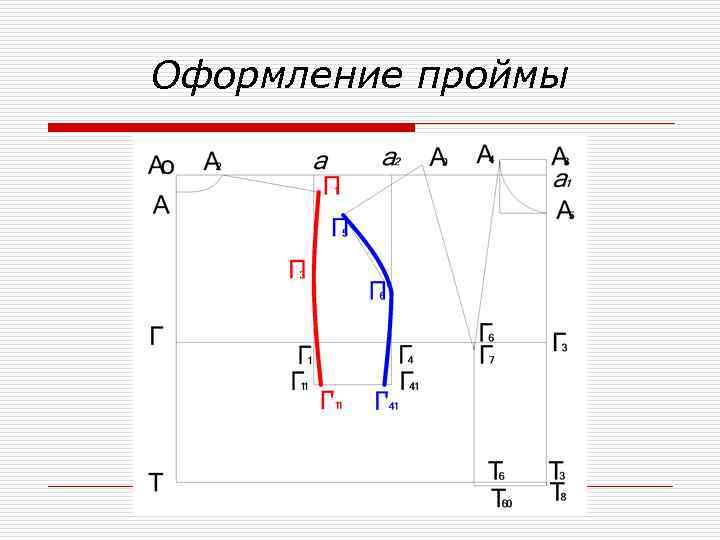

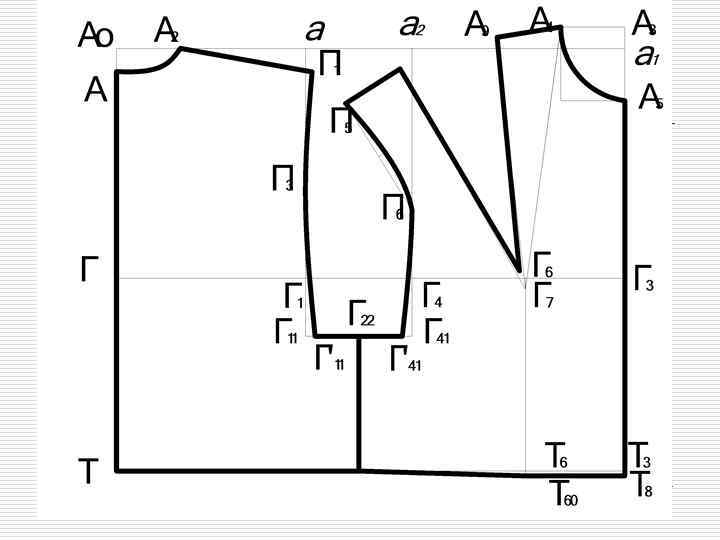

Оформление проймы

Особенности построения чертежа конструкции рукава рубашечного покроя к изделию с углубленной квадратной проймой

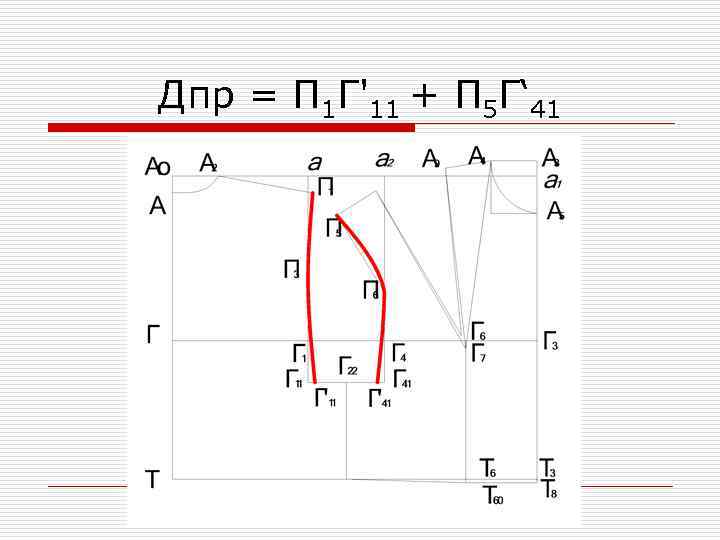

Дпр = П 1 Г'11 + П 5 Г‘ 41

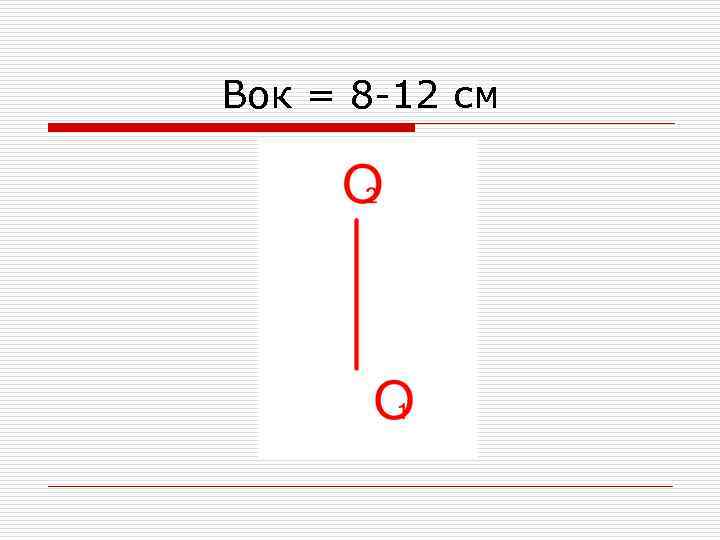

Вок = 8 -12 см

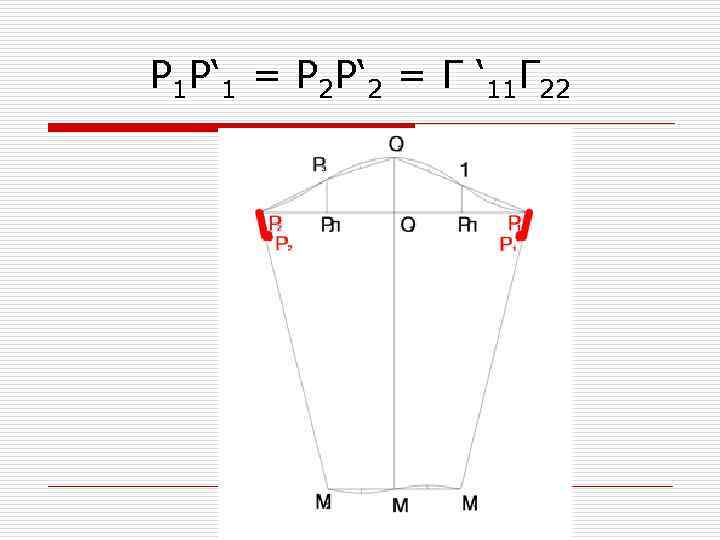

Р 1 Р‘ 1 = Р 2 Р‘ 2 = Г ‘ 11 Г 22

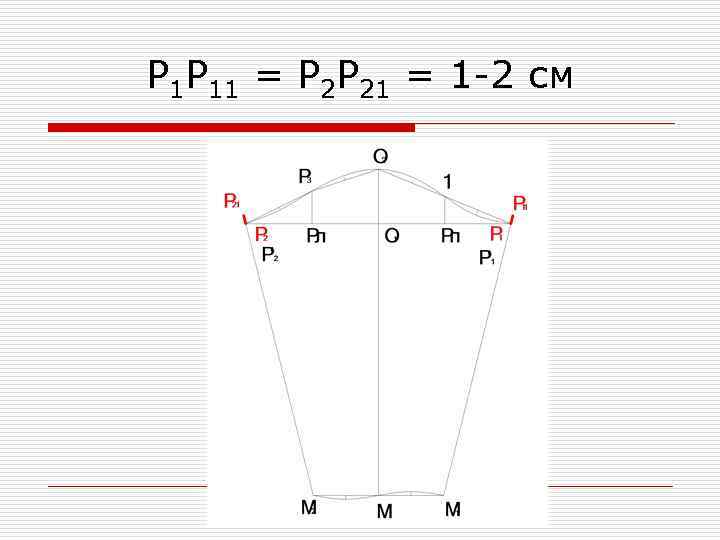

Р 1 Р 11 = Р 2 Р 21 = 1 -2 см

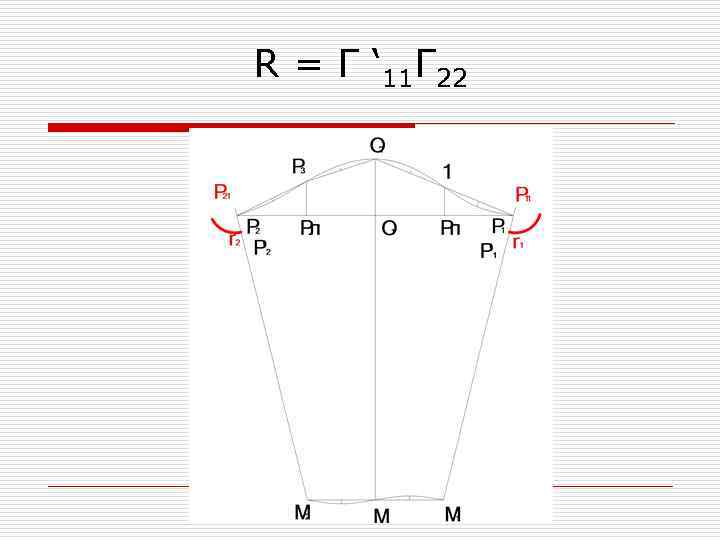

R = Г ‘ 11 Г 22

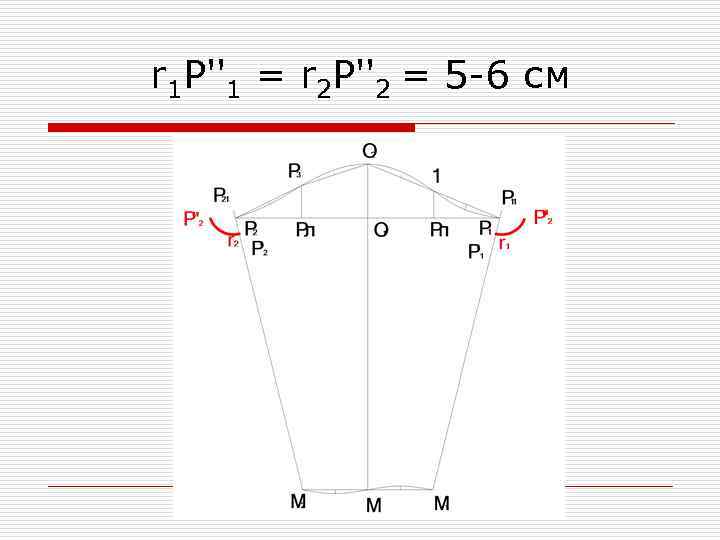

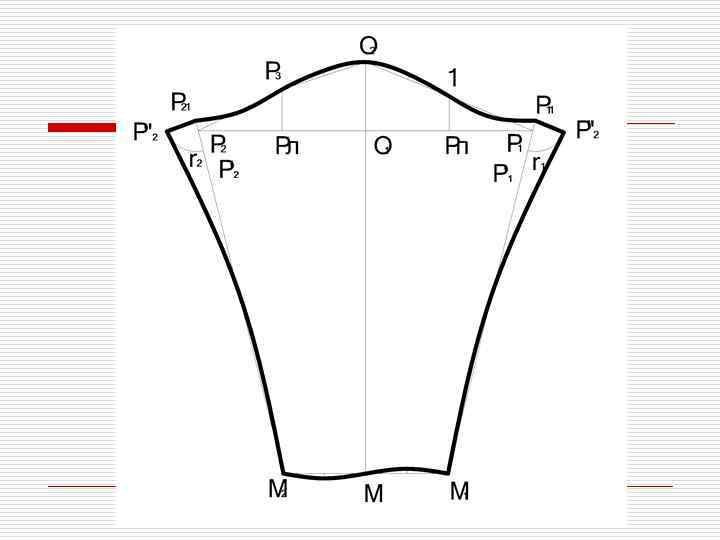

r 1 P''1 = r 2 P''2 = 5 -6 см
