Приемники с цепях переменного тока Резистор Мгновенное значение

Приемники с цепях переменного тока Резистор Мгновенное значение напряжения: Закон Ома для комплексов действующих значений:

Приемники с цепях переменного тока Индуктивная катушка Мгновенное значение напряжения: Закон Ома для комплексов действующих значений:

Приемники с цепях переменного тока Конденсатор Мгновенное значение напряжения: Закон Ома для комплексов действующих значений:

Основные законы цепей переменного тока Закон Ома

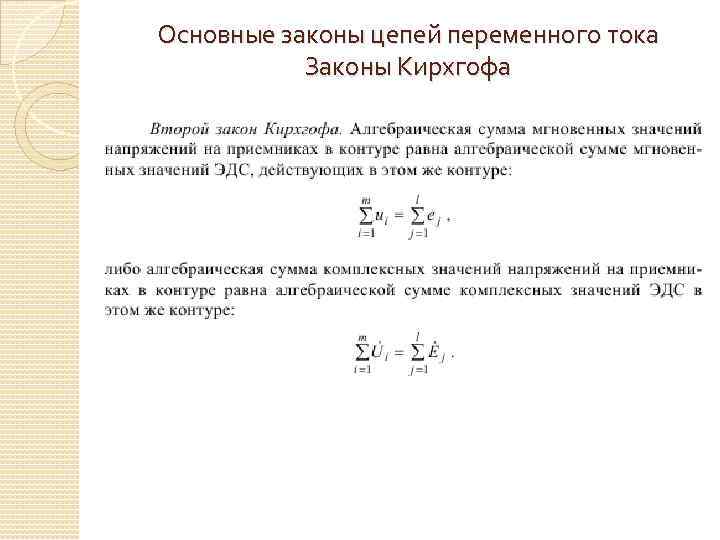

Основные законы цепей переменного тока Законы Кирхгофа

Основные законы цепей переменного тока Законы Кирхгофа

Треугольники сопротивлений и мощностей

Резонанс напряжений - возникает при последовательном соединении катушек и конденсаторов. Условие резонанса: входное реактивное сопротивление Х равно нулю.

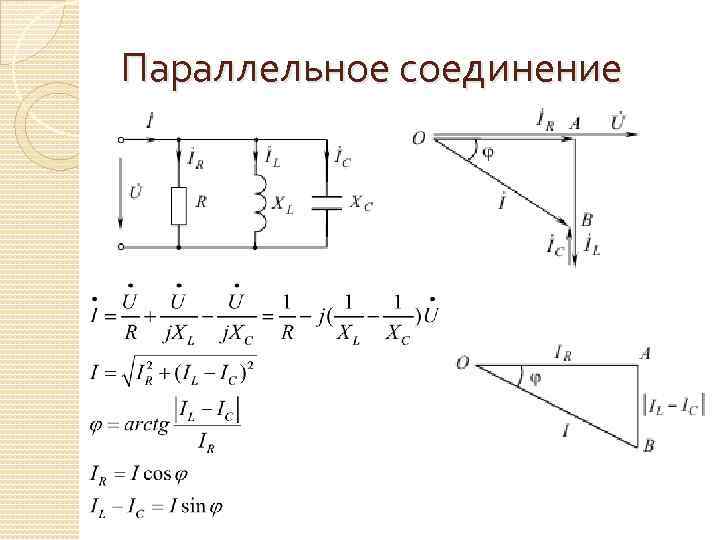

Параллельное соединение

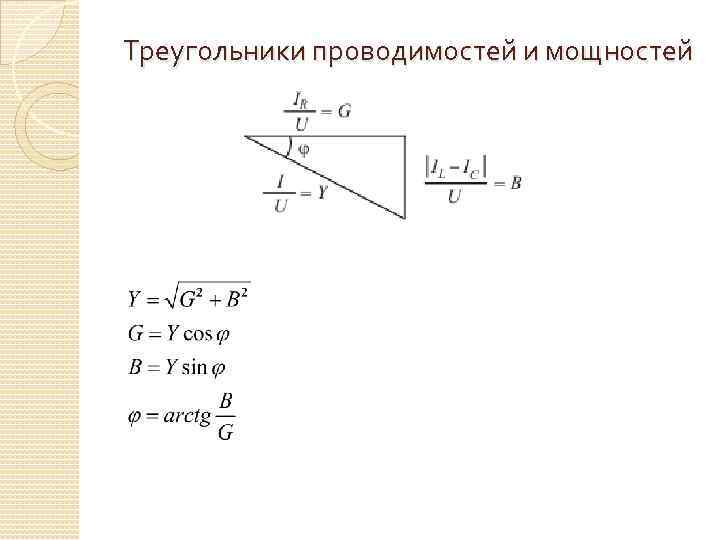

Треугольники проводимостей и мощностей

Резонанс токов Резонанс напряжений - возникает при параллельном соединении катушек и конденсаторов. Условие резонанса: Входная реактивная проводимость В =0.

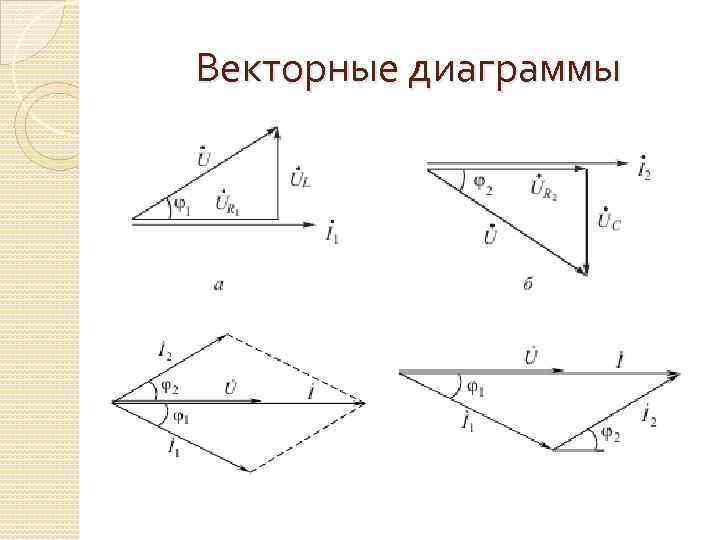

Векторные диаграммы

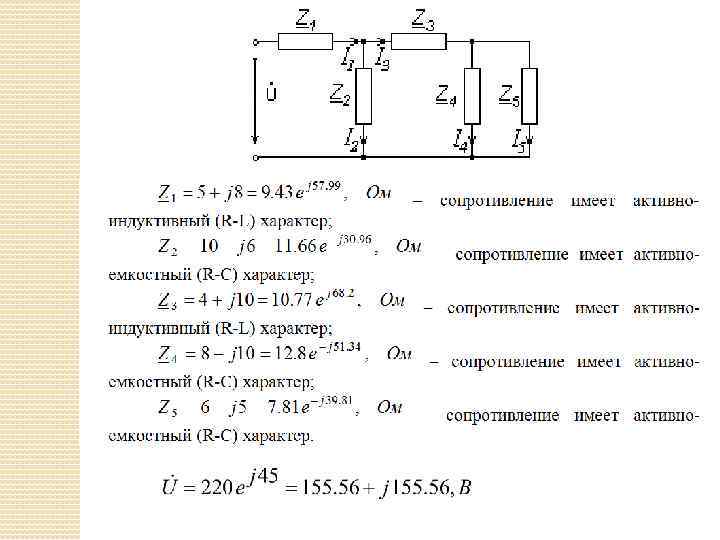

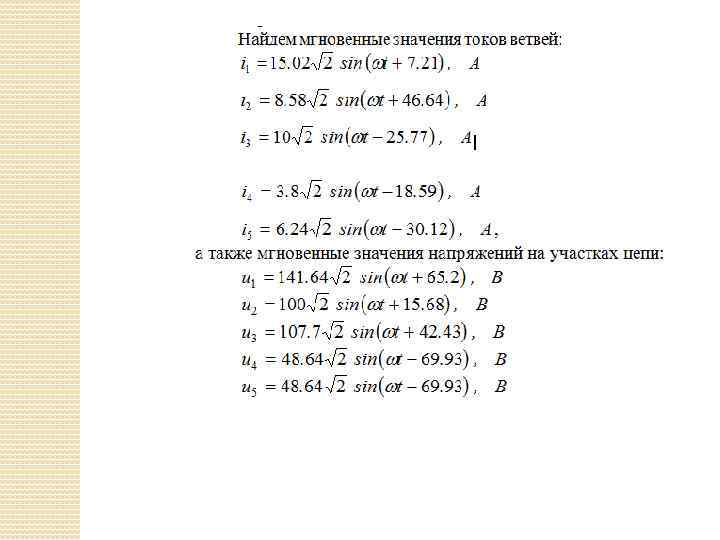

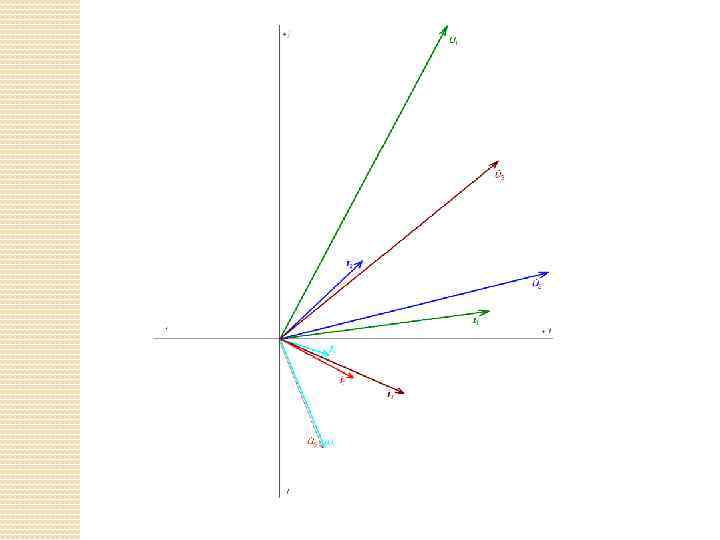

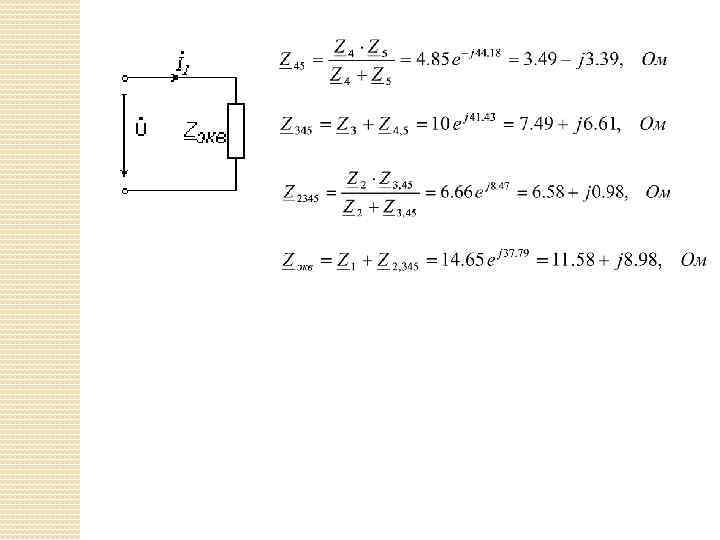

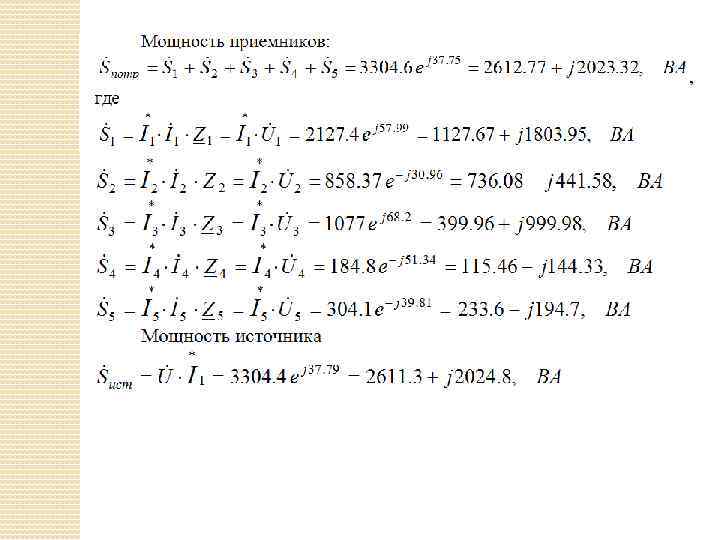

Пример расчета символическим методом: R 1 = 5 Ом; R 2 = 10 Ом; R 3 = 4 Ом; R 4 = 8 Ом; R 5 = 6 Ом; X 1 = 8 Ом; X 2 = 6 Ом; X 3 = 10 Ом; X 4 = 10 Ом; X 5 = 5 Ом; параметры источника: U = 220 B, ψu = 450 Алгоритм: 1. Строим схему замещения. 2. Обозначаем положительные направления токов. 3. Находим полные комплексные сопротивления ветвей схемы замещения. 4. Находим комплекс эквивалентного сопротивления. 5. Находим комплексы токов в ветвях. 6. Находим комплексы напряжений на участках цепи. 7. Находим сопряженные комплексы токов 8. Находим мощности приемников и источника, баланс мощностей. 9. Находим мгновенные значения токов и напряжений 10. Строим векторную диаграмму
