ПРИБОРЫ В ФИЗИЧЕСКОЙ ЛАБОРАТОРИИ Ю А Осокин 1

ПРИБОРЫ В ФИЗИЧЕСКОЙ ЛАБОРАТОРИИ Ю. А. Осокин 1

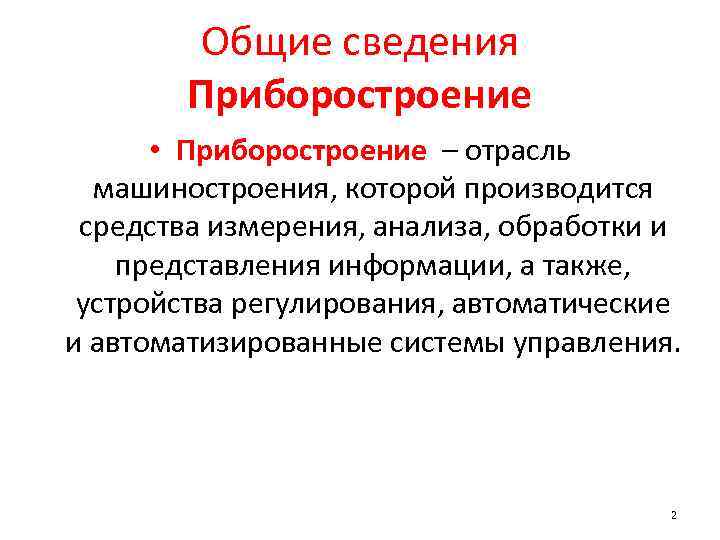

Общие сведения Приборостроение • Приборостроение – отрасль машиностроения, которой производится средства измерения, анализа, обработки и представления информации, а также, устройства регулирования, автоматические и автоматизированные системы управления. 2

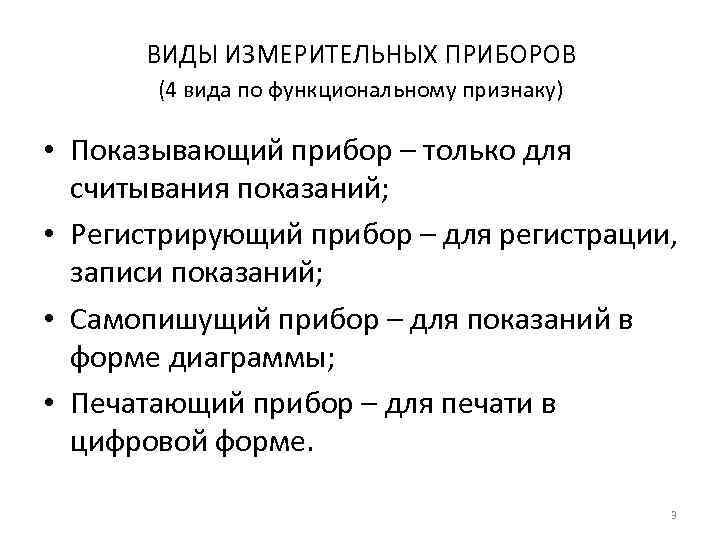

ВИДЫ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ (4 вида по функциональному признаку) • Показывающий прибор – только для считывания показаний; • Регистрирующий прибор – для регистрации, записи показаний; • Самопишущий прибор – для показаний в форме диаграммы; • Печатающий прибор – для печати в цифровой форме. 3

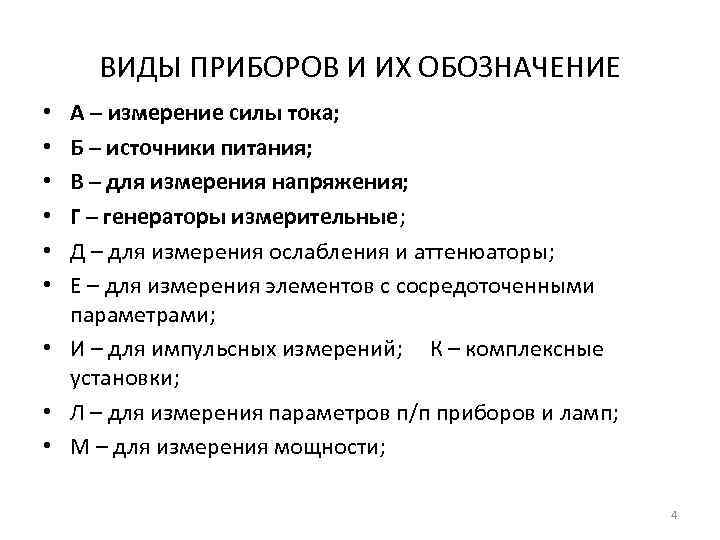

ВИДЫ ПРИБОРОВ И ИХ ОБОЗНАЧЕНИЕ А – измерение силы тока; Б – источники питания; В – для измерения напряжения; Г – генераторы измерительные; Д – для измерения ослабления и аттенюаторы; Е – для измерения элементов с сосредоточенными параметрами; • И – для импульсных измерений; К – комплексные установки; • Л – для измерения параметров п/п приборов и ламп; • М – для измерения мощности; • • • 4

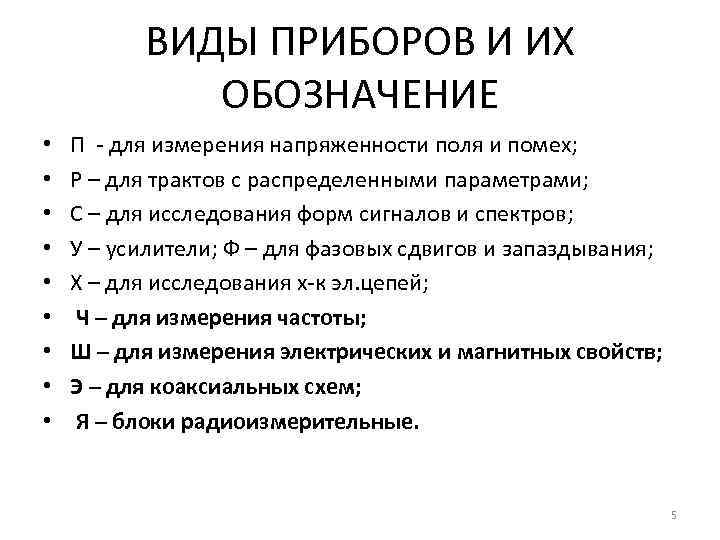

ВИДЫ ПРИБОРОВ И ИХ ОБОЗНАЧЕНИЕ • • • П - для измерения напряженности поля и помех; Р – для трактов с распределенными параметрами; С – для исследования форм сигналов и спектров; У – усилители; Ф – для фазовых сдвигов и запаздывания; Х – для исследования х-к эл. цепей; Ч – для измерения частоты; Ш – для измерения электрических и магнитных свойств; Э – для коаксиальных схем; Я – блоки радиоизмерительные. 5

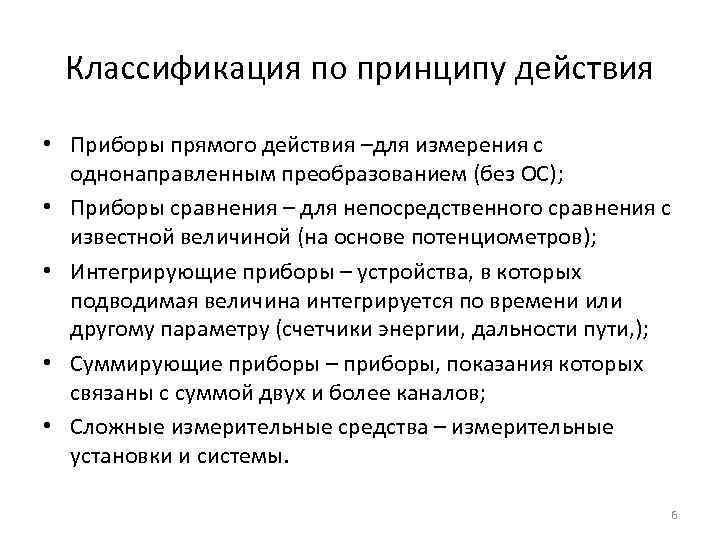

Классификация по принципу действия • Приборы прямого действия –для измерения с однонаправленным преобразованием (без ОС); • Приборы сравнения – для непосредственного сравнения с известной величиной (на основе потенциометров); • Интегрирующие приборы – устройства, в которых подводимая величина интегрируется по времени или другому параметру (счетчики энергии, дальности пути, ); • Суммирующие приборы – приборы, показания которых связаны с суммой двух и более каналов; • Сложные измерительные средства – измерительные установки и системы. 6

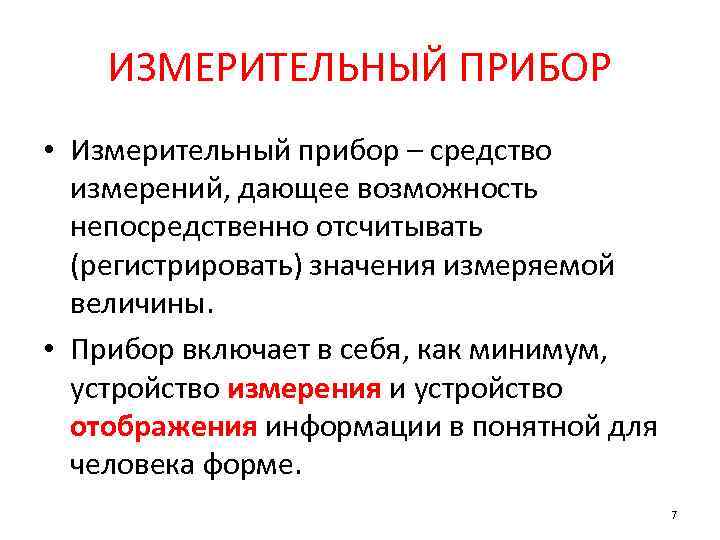

ИЗМЕРИТЕЛЬНЫЙ ПРИБОР • Измерительный прибор – средство измерений, дающее возможность непосредственно отсчитывать (регистрировать) значения измеряемой величины. • Прибор включает в себя, как минимум, устройство измерения и устройство отображения информации в понятной для человека форме. 7

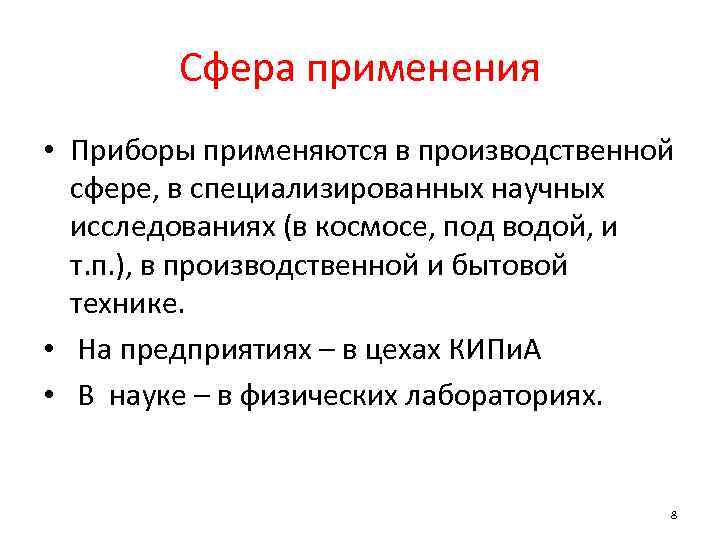

Сфера применения • Приборы применяются в производственной сфере, в специализированных научных исследованиях (в космосе, под водой, и т. п. ), в производственной и бытовой технике. • На предприятиях – в цехах КИПи. А • В науке – в физических лабораториях. 8

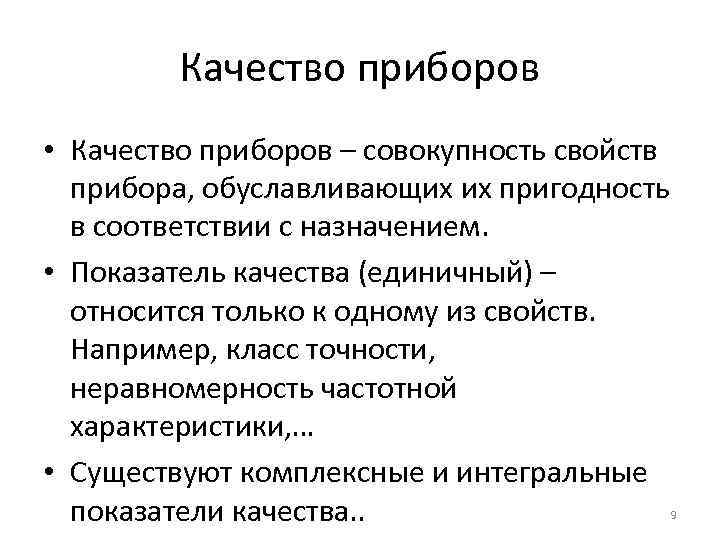

Качество приборов • Качество приборов – совокупность свойств прибора, обуславливающих их пригодность в соответствии с назначением. • Показатель качества (единичный) – относится только к одному из свойств. Например, класс точности, неравномерность частотной характеристики, … • Существуют комплексные и интегральные показатели качества. . 9

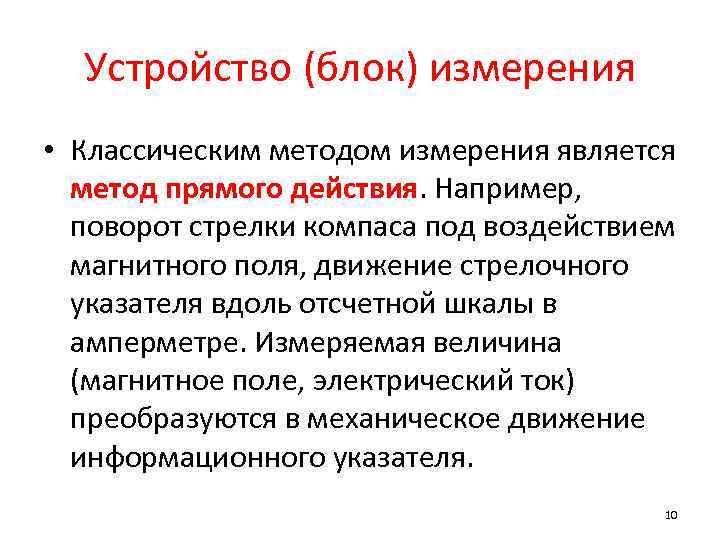

Устройство (блок) измерения • Классическим методом измерения является метод прямого действия. Например, поворот стрелки компаса под воздействием магнитного поля, движение стрелочного указателя вдоль отсчетной шкалы в амперметре. Измеряемая величина (магнитное поле, электрический ток) преобразуются в механическое движение информационного указателя. 10

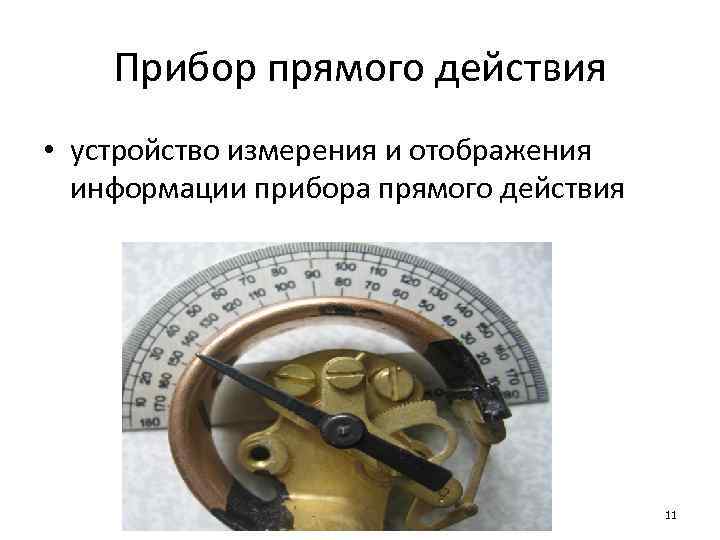

Прибор прямого действия • устройство измерения и отображения информации прибора прямого действия 11

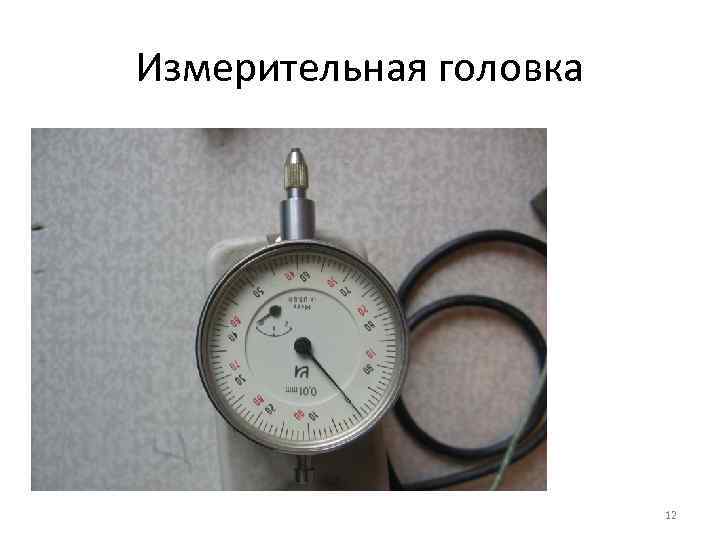

Измерительная головка 12

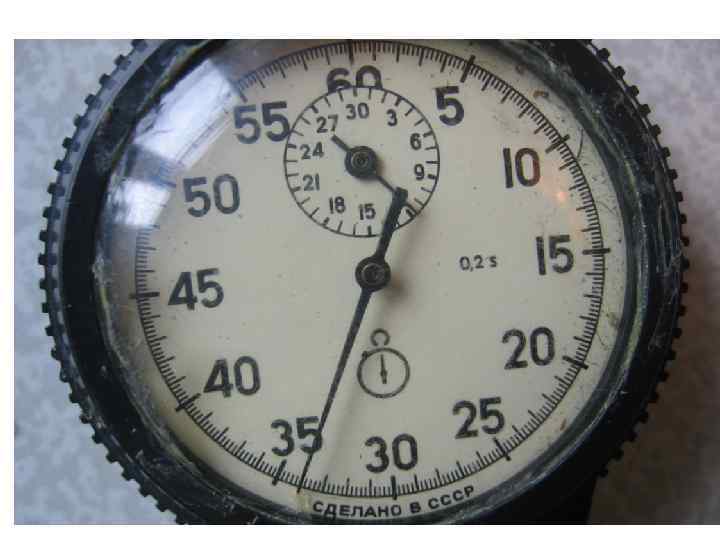

секундомер 13

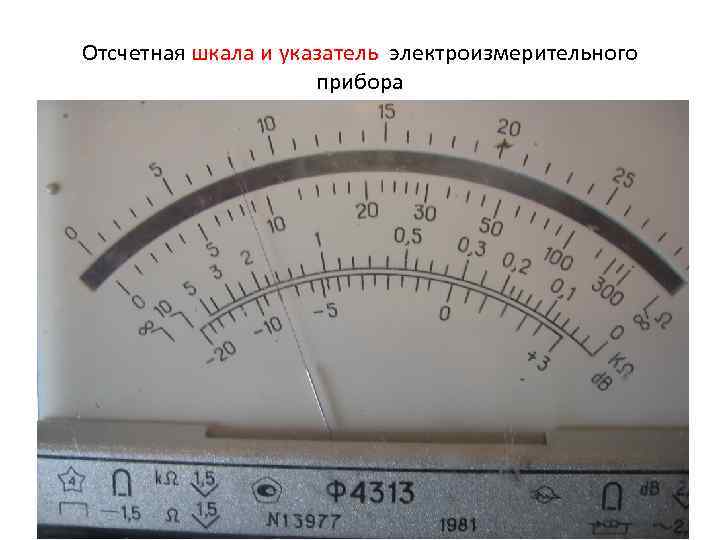

Отсчетная шкала и указатель электроизмерительного прибора 14

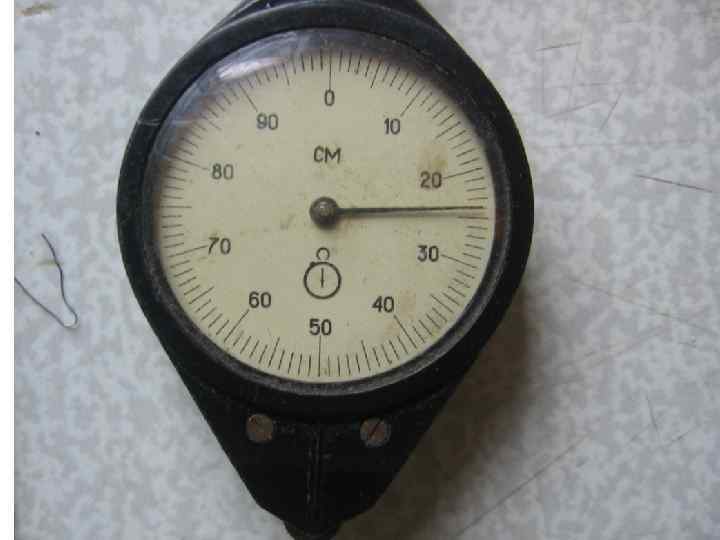

курвиметр 15

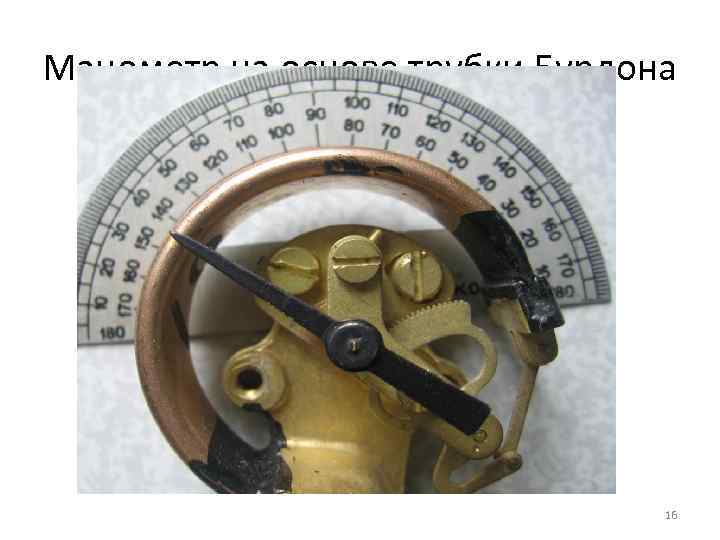

Манометр на основе трубки Бурдона 16

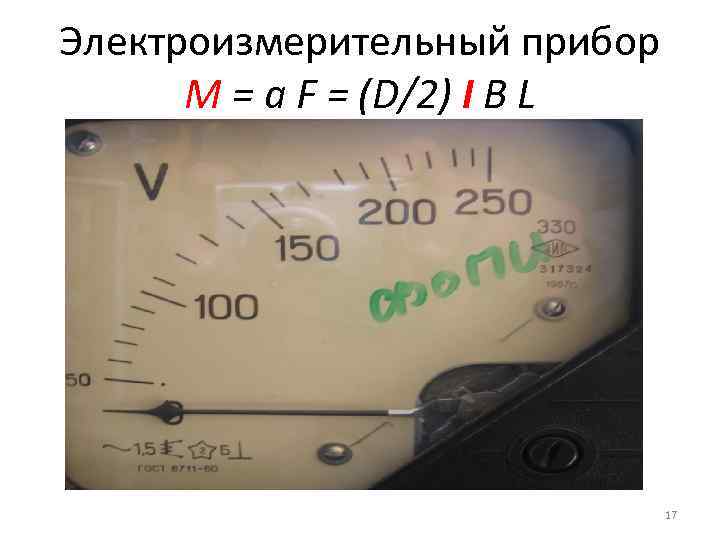

Электроизмерительный прибор M = a F = (D/2) I B L 17

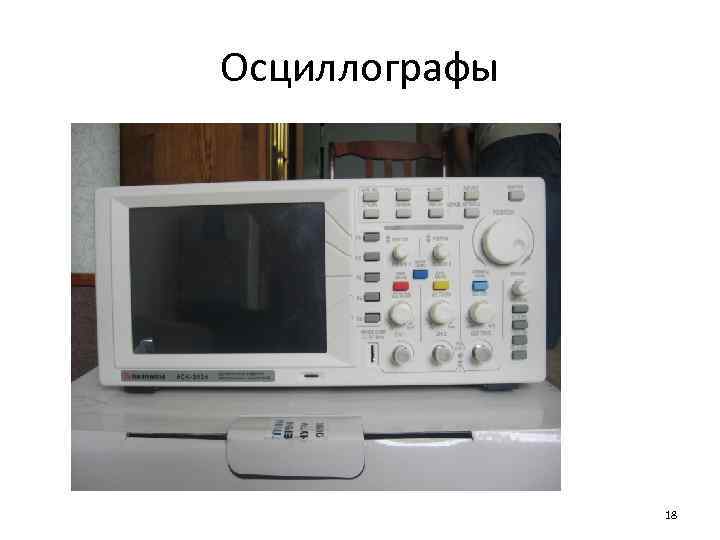

Осциллографы 18

Частотомеры 19

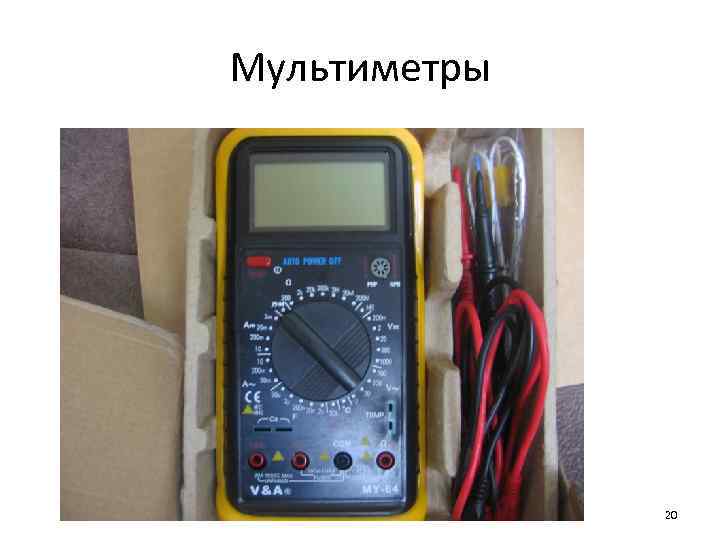

Мультиметры 20

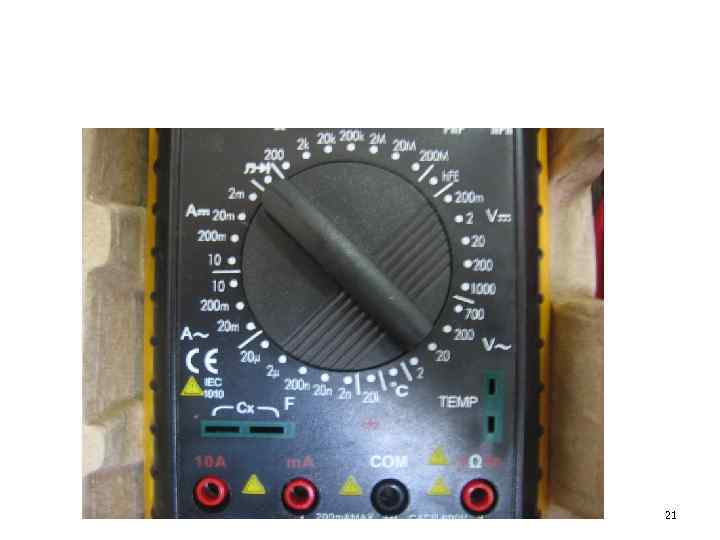

21

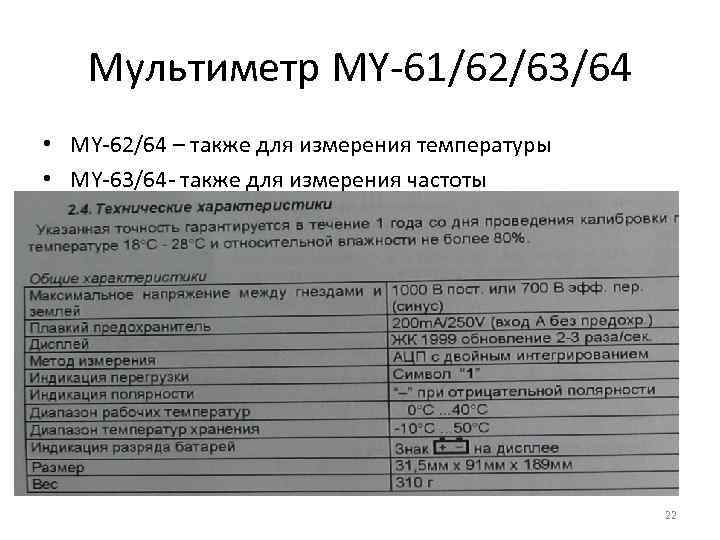

Мультиметр MY-61/62/63/64 • MY-62/64 – также для измерения температуры • MY-63/64 - также для измерения частоты 22

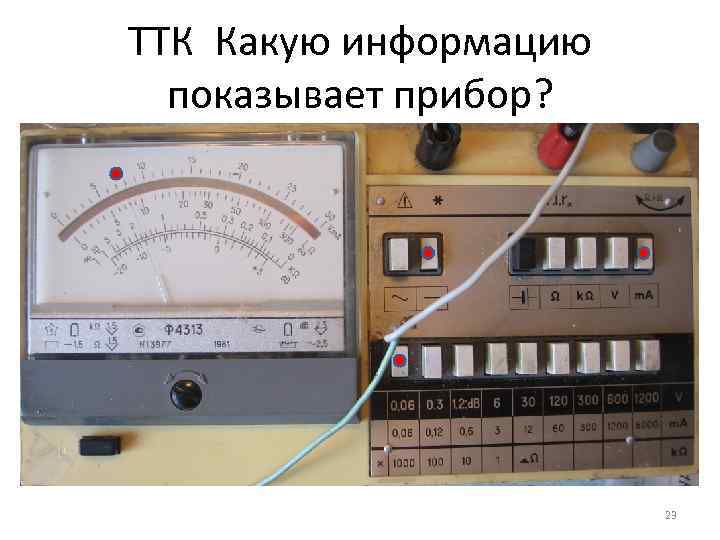

ТТК Какую информацию показывает прибор? 23

Цифровые измерительные устройства мультиметры (у одного прибора источник питания неудовлетворителен) 24

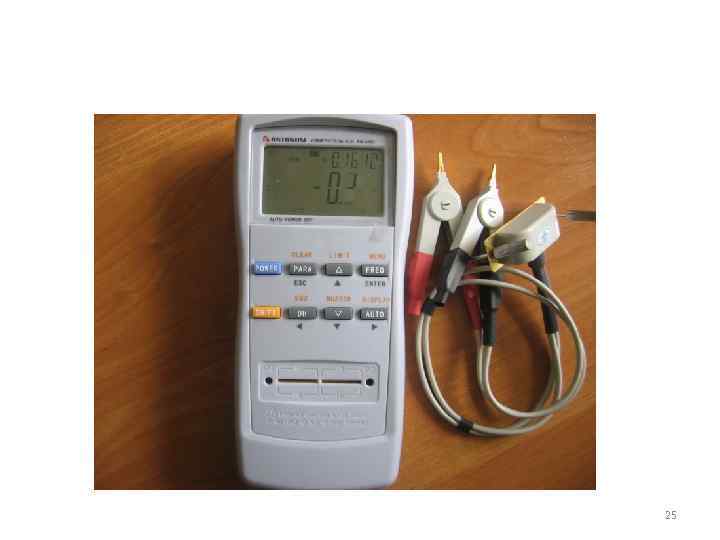

25

26

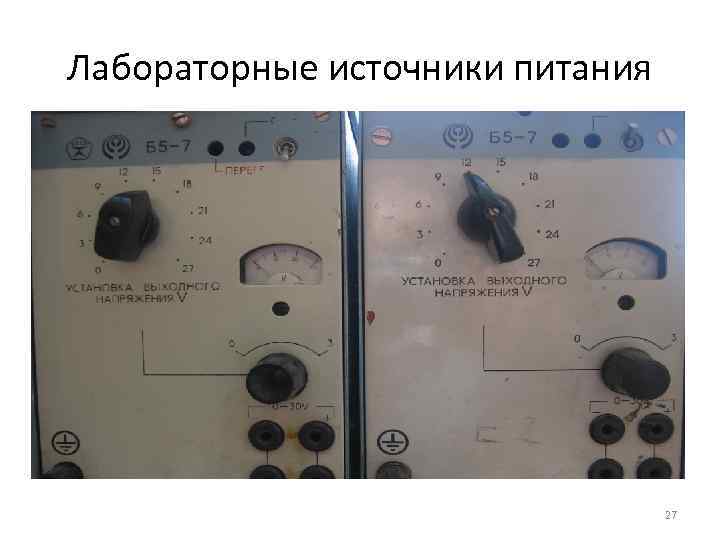

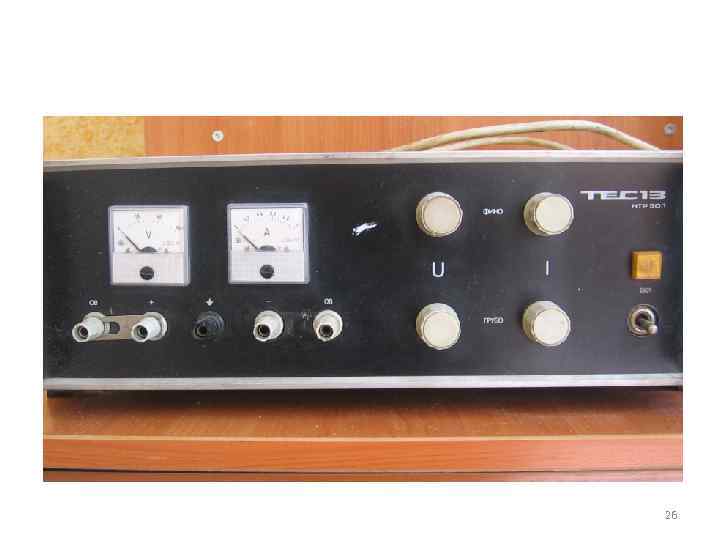

Лабораторные источники питания 27

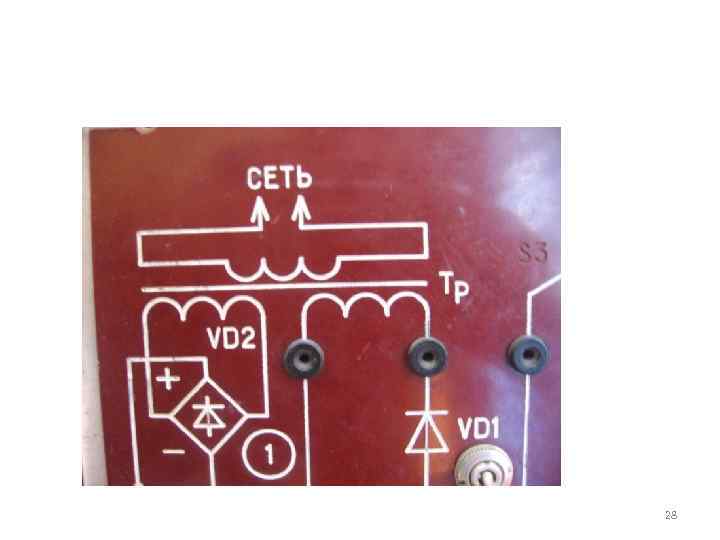

28

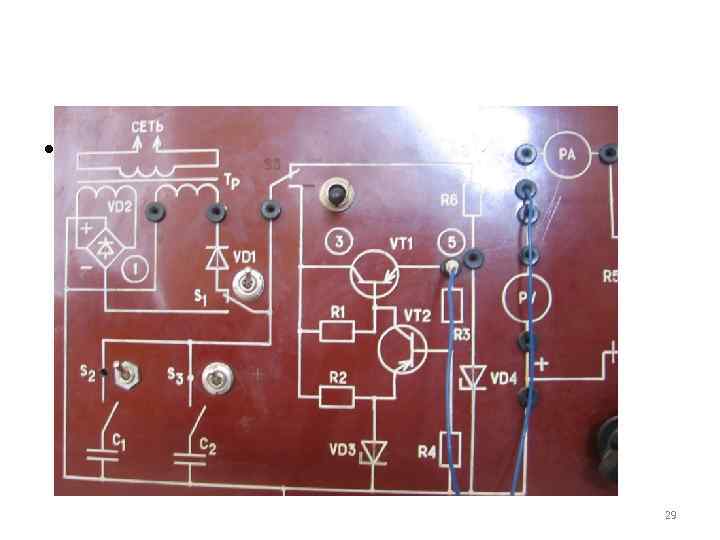

• 29

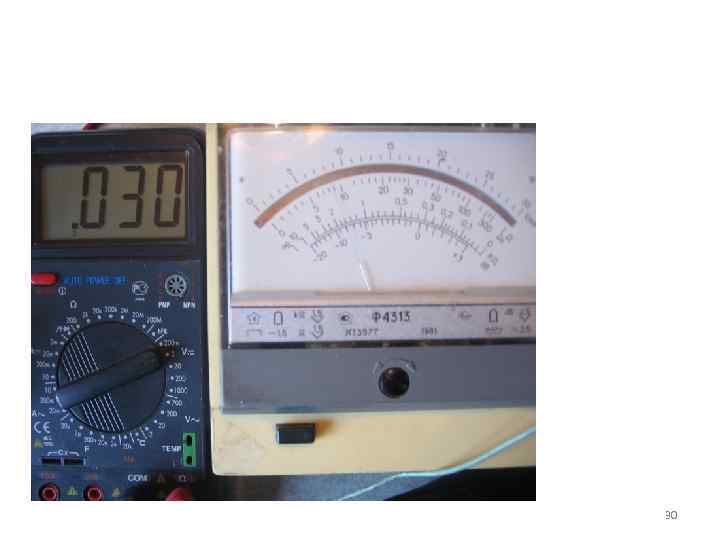

30

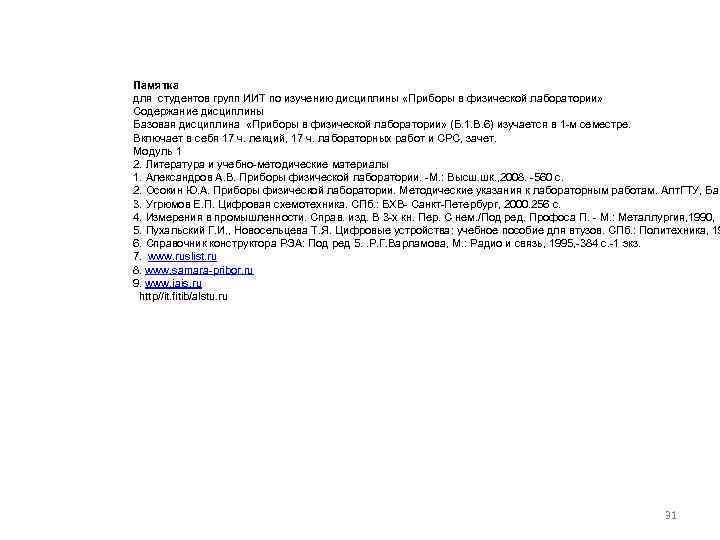

Памятка для студентов групп ИИТ по изучению дисциплины «Приборы в физической лаборатории» Содержание дисциплины Базовая дисциплина «Приборы в физической лаборатории» (Б. 1. В. 6) изучается в 1 -м семестре. Включает в себя 17 ч. лекций, 17 ч. лабораторных работ и СРС, зачет. Модуль 1 2. Литература и учебно-методические материалы 1. Александров А. В. Приборы физической лаборатории. -М. : Высш. шк. , 2008. -560 с. 2. Осокин Ю. А. Приборы физической лаборатории. Методические указания к лабораторным работам. Алт. ГТУ, Бар 3. Угрюмов Е. П. Цифровая схемотехника. СПб. : БХВ- Санкт-Петербург, 2000. 256 с. 4. Измерения в промышленности. Справ. изд. В 3 -х кн. Пер. С нем. /Под ред. Профоса П. - М. : Металлургия, 1990, 3 5. Пухальский Г. И. , Новосельцева Т. Я. Цифровые устройства: учебное пособие для втузов. СПб. : Политехника, 19 6. Справочник конструктора РЭА: Под ред 5. . Р. Г. Варламова, М. : Радио и связь, 1995, -384 с. -1 экз. 7. www. ruslist. ru 8. www. samara-pribor. ru 9. www. jais. ru http//it. fitib/alstu. ru 31

СПАСИБО ЗА ВНИМАНИЕ! 32

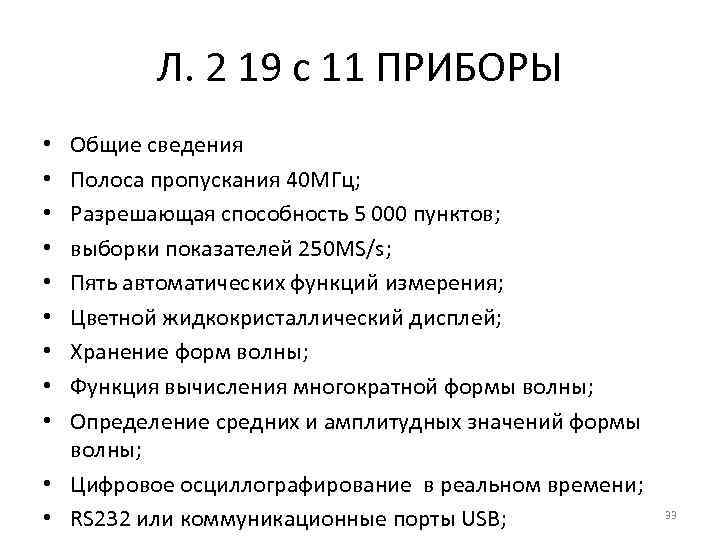

Л. 2 19 с 11 ПРИБОРЫ Общие сведения Полоса пропускания 40 MГц; Разрешающая способность 5 000 пунктов; выборки показателей 250 MS/s; Пять автоматических функций измерения; Цветной жидкокристаллический дисплей; Хранение форм волны; Функция вычисления многократной формы волны; Определение средних и амплитудных значений формы волны; • Цифровое осциллографирование в реальном времени; • RS 232 или коммуникационные порты USB; • • • 33

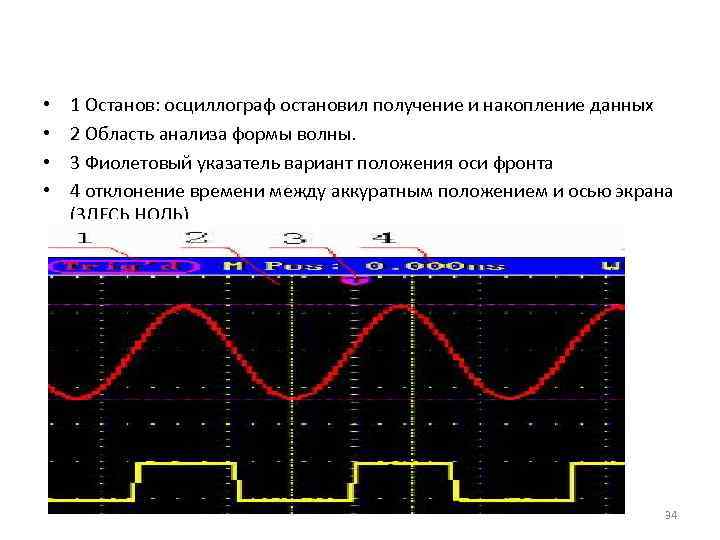

• • 1 Останов: осциллограф остановил получение и накопление данных 2 Область анализа формы волны. 3 Фиолетовый указатель вариант положения оси фронта 4 отклонение времени между аккуратным положением и осью экрана (ЗДЕСЬ НОЛЬ). 34
