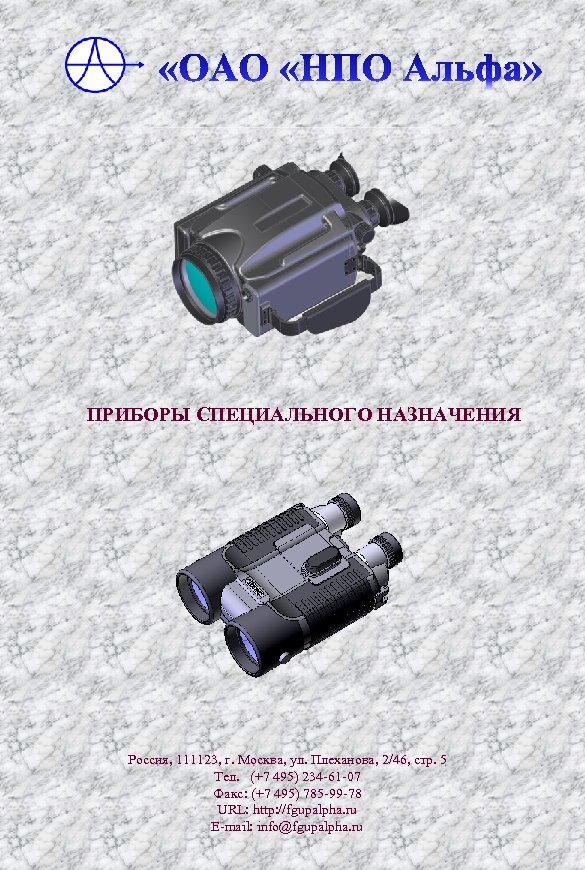

ПРИБОРЫ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ Россия, 111123, г. Москва, ул. Плеханова, 2/46, стр. 5 Тел. (+7 495) 234 61 07 Факс: (+7 495) 785 99 78 URL: http: //fgupalpha. ru E mail: info@fgupalpha. ru

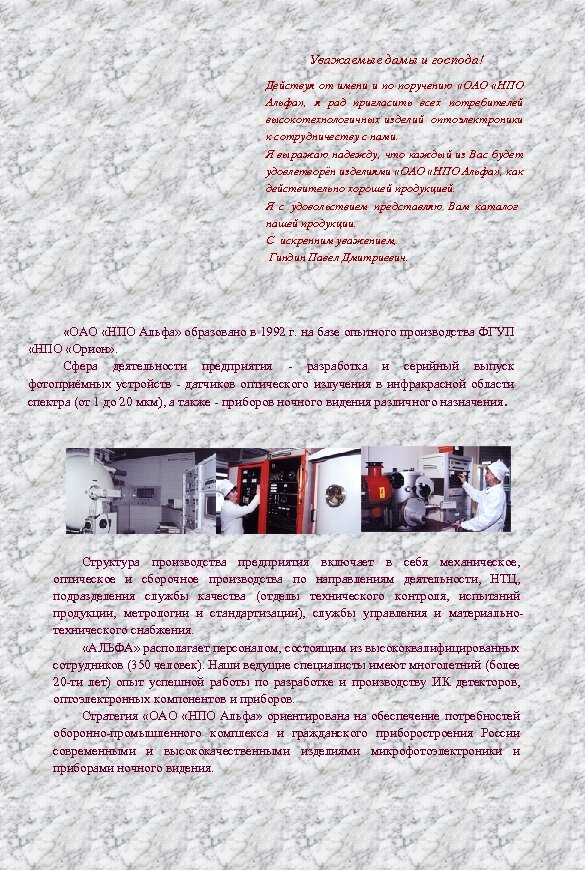

Уважаемые дамы и господа! Действуя от имени и по поручению «ОАО «НПО Альфа» , я рад пригласить всех потребителей высокотехнологичных изделий оптоэлектроники к сотрудничеству с нами. Я выражаю надежду, что каждый из Вас будет удовлетворён изделиями «ОАО «НПО Альфа» , как действительно хорошей продукцией. Я с удовольствием представляю Вам каталог нашей продукции. С искренним уважением, Гиндин Павел Дмитриевич. «ОАО «НПО Альфа» образовано в 1992 г. на базе опытного производства ФГУП «НПО «Орион» . Сфера деятельности предприятия разработка и серийный выпуск фотоприёмных устройств датчиков оптического излучения в инфракрасной области спектра (от 1 до 20 мкм), а также приборов ночного видения различного назначения. Структура производства предприятия включает в себя механическое, оптическое и сборочное производства по направлениям деятельности, НТЦ, подразделения службы качества (отделы технического контроля, испытаний продукции, метрологии и стандартизации), службы управления и материально технического снабжения. «АЛЬФА» располагает персоналом, состоящим из высококвалифицированных сотрудников (350 человек). Наши ведущие специалисты имеют многолетний (более 20 ти лет) опыт успешной работы по разработке и производству ИК детекторов, оптоэлектронных компонентов и приборов. Стратегия «ОАО «НПО Альфа» ориентирована на обеспечение потребностей оборонно промышленного комплекса и гражданского приборостроения России современными и высококачественными изделиями микрофотоэлектроники и приборами ночного видения.

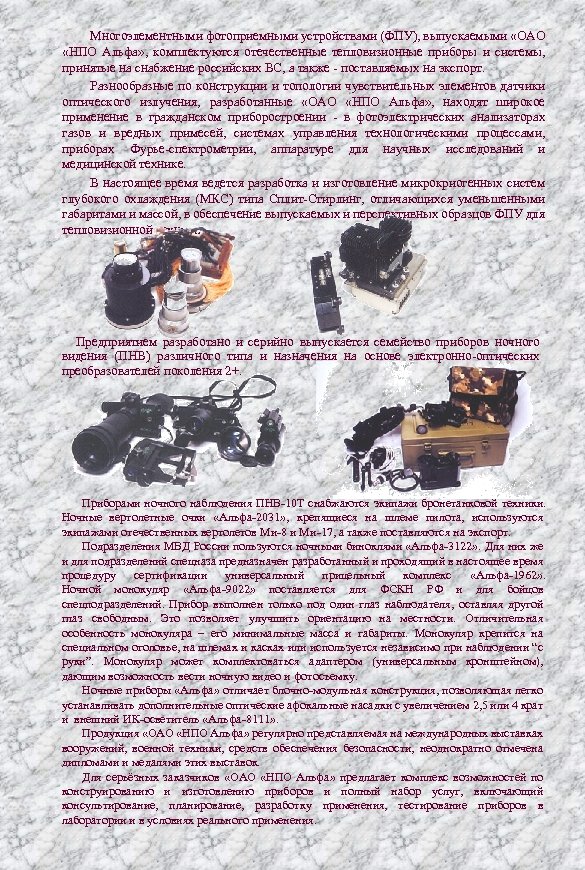

Многоэлементными фотоприемными устройствами (ФПУ), выпускаемыми «ОАО «НПО Альфа» , комплектуются отечественные тепловизионные приборы и системы, принятые на снабжение российских ВС, а также поставляемых на экспорт. Разнообразные по конструкции и топологии чувствительных элементов датчики оптического излучения, разработанные «ОАО «НПО Альфа» , находят широкое применение в гражданском приборостроении в фотоэлектрических анализаторах газов и вредных примесей, системах управления технологическими процессами, приборах Фурье спектрометрии, аппаратуре для научных исследований и медицинской технике. В настоящее время ведется разработка и изготовление микрокриогенных систем глубокого охлаждения (МКС) типа Сплит Стирлинг, отличающихся уменьшенными габаритами и массой, в обеспечение выпускаемых и перспективных образцов ФПУ для тепловизионной техники. Предприятием разработано и серийно выпускается семейство приборов ночного видения (ПНВ) различного типа и назначения на основе электронно оптических преобразователей поколения 2+. Приборами ночного наблюдения ПНВ 10 Т снабжаются экипажи бронетанковой техники. Ночные вертолетные очки «Альфа 2031» , крепящиеся на шлеме пилота, используются экипажами отечественных вертолетов Ми 8 и Ми 17, а также поставляются на экспорт. Подразделения МВД России пользуются ночными биноклями «Альфа 3122» . Для них же и для подразделений спецназа предназначен разработанный и проходящий в настоящее время процедуру сертификации универсальный прицельный комплекс «Альфа 1962» . Ночной монокуляр «Альфа 9022» поставляется для ФСКН РФ и для бойцов спецподразделений. Прибор выполнен только под один глаз наблюдателя, оставляя другой глаз свободным. Это позволяет улучшить ориентацию на местности. Отличительная особенность монокуляра – его минимальные масса и габариты. Монокуляр крепится на специальном оголовье, на шлемах и касках или используется независимо при наблюдении “с руки”. Монокуляр может комплектоваться адаптером (универсальным кронштейном), дающим возможность вести ночную видео и фотосъемку. Ночные приборы «Альфа» отличает блочно модульная конструкция, позволяющая легко устанавливать дополнительные оптические афокальные насадки с увеличением 2, 5 или 4 крат и внешний ИК осветитель «Альфа 8111» . Продукция «ОАО «НПО Альфа» регулярно представляемая на международных выставках вооружений, военной техники, средств обеспечения безопасности, неоднократно отмечена дипломами и медалями этих выставок. Для серьёзных заказчиков «ОАО «НПО Альфа» предлагает комплекс возможностей по конструированию и изготовлению приборов и полный набор услуг, включающий консультирование, планирование, разработку применения, тестирование приборов в лаборатории и в условиях реального применения.

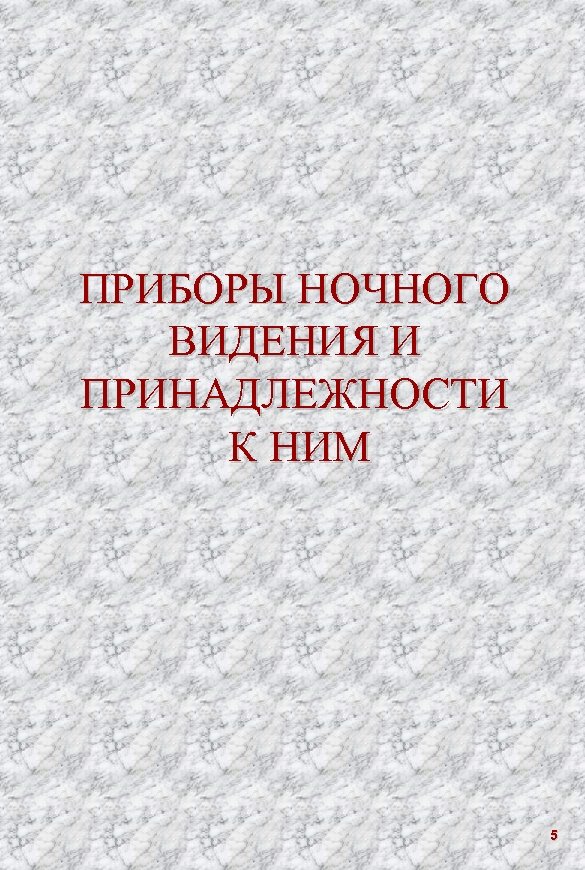

ПРИБОРЫ НОЧНОГО ВИДЕНИЯ И ПРИНАДЛЕЖНОСТИ К НИМ 5

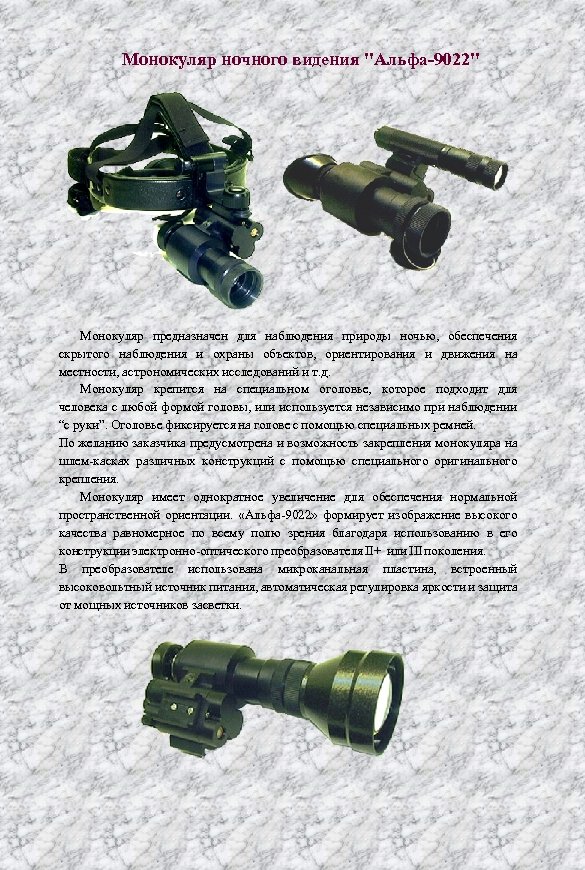

Монокуляр ночного видения "Альфа-9022" Монокуляр предназначен для наблюдения природы ночью, обеспечения скрытого наблюдения и охраны объектов, ориентирования и движения на местности, астрономических исследований и т. д. Монокуляр крепится на специальном оголовье, которое подходит для человека с любой формой головы, или используется независимо при наблюдении “с руки”. Оголовье фиксируется на голове с помощью специальных ремней. По желанию заказчика предусмотрена и возможность закрепления монокуляра на шлем касках различных конструкций с помощью специального оригинального крепления. Монокуляр имеет однократное увеличение для обеспечения нормальной пространственной ориентации. «Альфа 9022» формирует изображение высокого качества равномерное по всему полю зрения благодаря использованию в его конструкции электронно оптического преобразователя II+ или III поколения. В преобразователе использована микроканальная пластина, встроенный высоковольтный источник питания, автоматическая регулировка яркости и защита от мощных источников засветки.

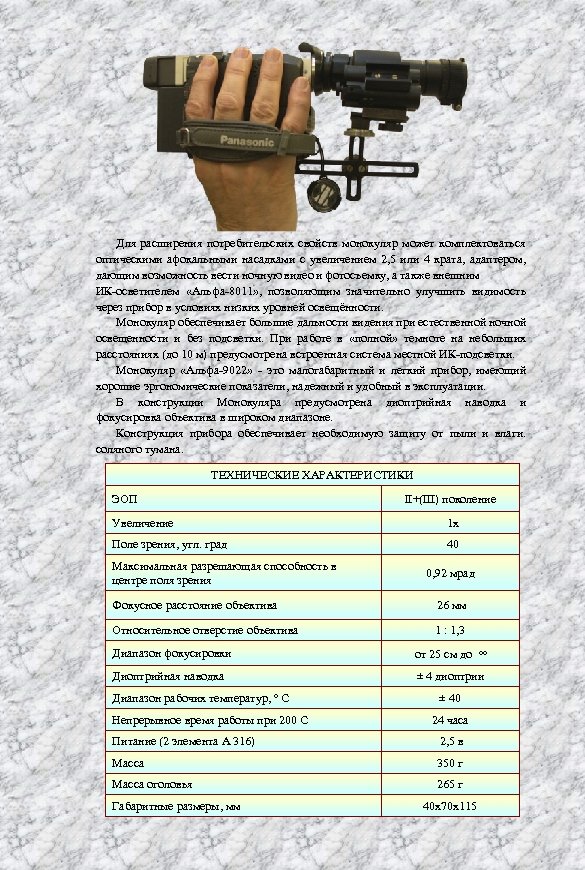

Для расширения потребительских свойств монокуляр может комплектоваться оптическими афокальными насадками с увеличением 2, 5 или 4 крата, адаптером, дающим возможность вести ночную видео и фотосъемку, а также внешним ИК осветителем «Альфа 8011» , позволяющим значительно улучшить видимость через прибор в условиях низких уровней освещённости. Монокуляр обеспечивает большие дальности видения при естественной ночной освещенности и без подсветки. При работе в «полной» темноте на небольших расстояниях (до 10 м) предусмотрена встроенная система местной ИК подсветки. Монокуляр «Альфа 9022» это малогабаритный и легкий прибор, имеющий хорошие эргономические показатели, надежный и удобный в эксплуатации. В конструкции Монокуляра предусмотрена диоптрийная наводка и фокусировка объектива в широком диапазоне. Конструкция прибора обеспечивает необходимую защиту от пыли и влаги. соляного тумана. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭОП II+(III) поколение Увеличение 1 х Поле зрения, угл. град 40 Максимальная разрешающая способность в центре поля зрения 0, 92 мрад Фокусное расстояние объектива 26 мм Относительное отверстие объектива 1 : 1, 3 Диапазон фокусировки от 25 см до ∞ Диоптрийная наводка ± 4 диоптрии Диапазон рабочих температур, ° С Непрерывное время работы при 200 С ± 40 24 часа Питание (2 элемента А 316) 2, 5 в Масса 350 г Масса оголовья 265 г Габаритные размеры, мм 40 х70 х115

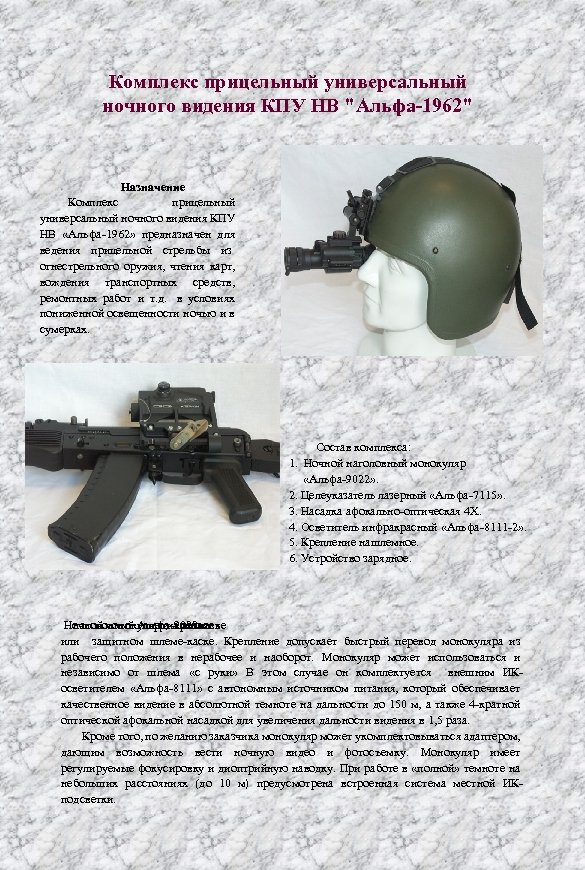

Комплекс прицельный универсальный ночного видения КПУ НВ "Альфа-1962" Назначение Комплекс прицельный универсальный ночного видения КПУ НВ «Альфа 1962» предназначен для ведения прицельной стрельбы из огнестрельного оружия, чтения карт, вождения транспортных средств, ремонтных работ и т. д. в условиях пониженной освещенности ночью и в сумерках. Состав комплекса: 1. Ночной наголовный монокуляр «Альфа 9022» . 2. Целеуказатель лазерный «Альфа 7115» . 3. Насадка афокально оптическая 4 Х. 4. Осветитель инфракрасный «Альфа 8111 2» . 5. Крепление нашлемное. 6. Устройство зарядное. Ночной монокуляр крепится наголовный специальном . «Альфа 9022» оголовье на или защитном шлеме каске. Крепление допускает быстрый перевод монокуляра из рабочего положения в нерабочее и наоборот. Монокуляр может использоваться и независимо от шлема «с руки» В этом случае он комплектуется внешним ИК осветителем «Альфа 8111» с автономным источником питания, который обеспечивает качественное видение в абсолютной темноте на дальности до 150 м, а также 4 кратной оптической афокальной насадкой для увеличения дальности видения в 1, 5 раза. Кроме того, по желанию заказчика монокуляр может укомплектовываться адаптером, дающим возможность вести ночную видео и фотосъемку. Монокуляр имеет регулируемые фокусировку и диоптрийную наводку. При работе в «полной» темноте на небольших расстояниях (до 10 м) предусмотрена встроенная система местной ИК подсветки.

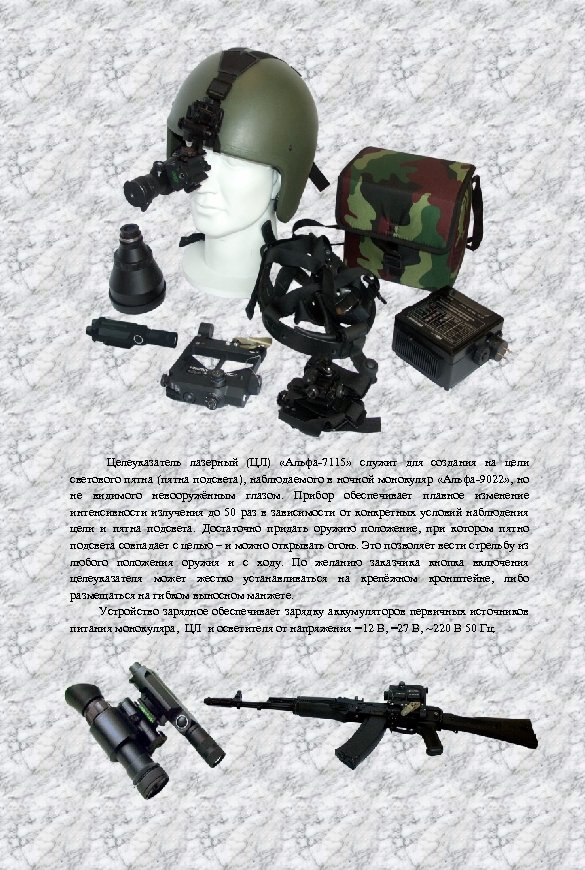

Целеуказатель лазерный (ЦЛ) «Альфа 7115» служит для создания на цели светового пятна (пятна подсвета), наблюдаемого в ночной монокуляр «Альфа 9022» , но не видимого невооружённым глазом. Прибор обеспечивает плавное изменение интенсивности излучения до 50 раз в зависимости от конкретных условий наблюдения цели и пятна подсвета. Достаточно придать оружию положение, при котором пятно подсвета совпадает с целью – и можно открывать огонь. Это позволяет вести стрельбу из любого положения оружия и с ходу. По желанию заказчика кнопка включения целеуказателя может жестко устанавливаться на крепёжном кронштейне, либо размещаться на гибком выносном манжете. Устройство зарядное обеспечивает зарядку аккумуляторов первичных источников питания монокуляра, ЦЛ и осветителя от напряжения =12 В, =27 В, ~220 В 50 Гц.
Комплекс прицельный универсальный ночного видения КПУ НВ "Альфа-1963" Назначение Комплекс прицельный универсальный ночного видения КПУ НВ «Альфа 1963» предназначен для ведения прицельной стрельбы из огнестрельного оружия, чтения карт, вождения транспортных средств, ремонтных работ и т. д. в условиях пониженной освещенности ночью и в сумерках. Состав комплекса: 1. Очки ночного видения «Альфа 1033» . 2. Целеуказатель лазерный «Альфа 7115» . 3. Насадка афокально оптическая 4 Х. 4. Осветитель инфракрасный «Альфа 8111 2» . 5. Крепление нашлемное/наголовное. 6. Устройство зарядное. Очки ночного видения «Альфа 1033» крепятся на специальном оголовье или защитном шлеме. Крепление допускает быстрый перевод прибора из рабочего положения в нерабочее и наоборот. Прибор имеет регулируемые фокусировку и диоптрийную наводку. При работе в «полной» темноте на небольших расстояниях (до 10 м) предусмотрена встроенная система местной ИК подсветки.
Целеуказатель лазерный (ЦЛ) «Альфа 7115» служит для создания на цели светового пятна (пятна подсвета), наблюдаемого в очки ночного видения «Альфа 1033» , но не видимого невооружённым глазом. Прибор обеспечивает плавное изменение интенсивности излучения до 50 раз в зависимости от конкретных условий наблюдения цели и пятна подсвета. Достаточно придать оружию положение, при котором пятно подсвета совпадает с целью – и можно открывать огонь. Это позволяет вести стрельбу из любого положения оружия и с ходу. По желанию заказчика кнопка включения целеуказателя может жестко устанавливаться на крепёжном кронштейне, либо размещаться на гибком выносном манжете. Устройство зарядное обеспечивает зарядку аккумуляторов первичных источников питания очков, ЦЛ и осветителя от напряжения =12 В, =27 В, ~220 В 50 Гц.

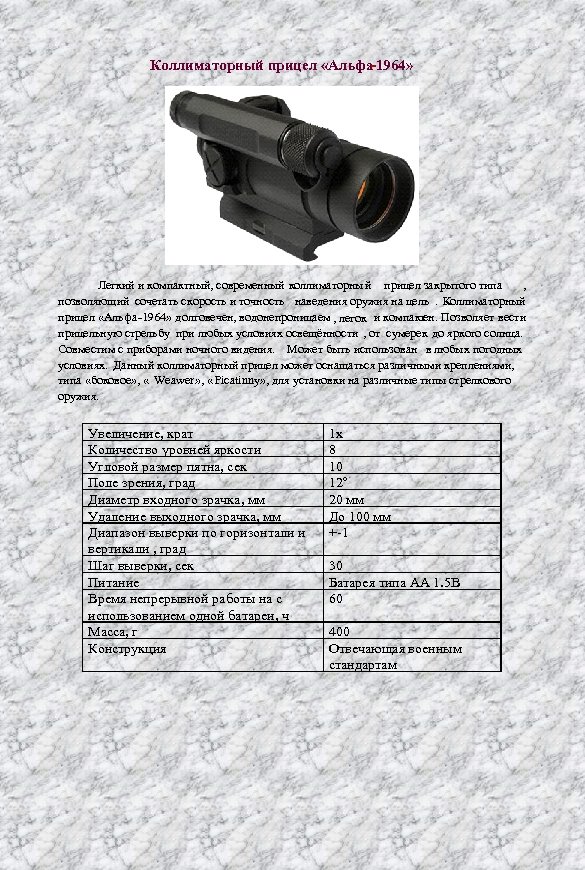

Коллиматорный прицел «Альфа-1964» Легкий и компактный, современный коллиматорный прицел закрытого типа , позволяющий сочетать скорость и точность наведения оружия на цель. Коллиматорный прицел «Альфа 1964» долговечен, водонепроницаем , легок и компакт ен. Позволяет вести прицельную стрельбу при любых условиях освещённости , от сумерек до яркого солнца. Совместим с приборами ночного видения. Может быть использован в любых погодных условиях. Данный коллиматорный прицел может оснащаться различными креплениями, типа «боковое» , « Weawer» , « Picatinny» , для установки на различные типы стрелкового оружия. Увеличение, крат Количество уровней яркости Угловой размер пятна, сек Поле зрения, град Диаметр входного зрачка, мм Удаление выходного зрачка, мм Диапазон выверки по горизонтали и вертикали , град Шаг выверки, сек Питание Время непрерывной работы на с использованием одной батареи, ч Масса, г Конструкция 1 х 8 10 12 о 20 мм До 100 мм + 1 30 Батарея типа АА 1. 5 В 60 400 Отвечающая военным стандартам

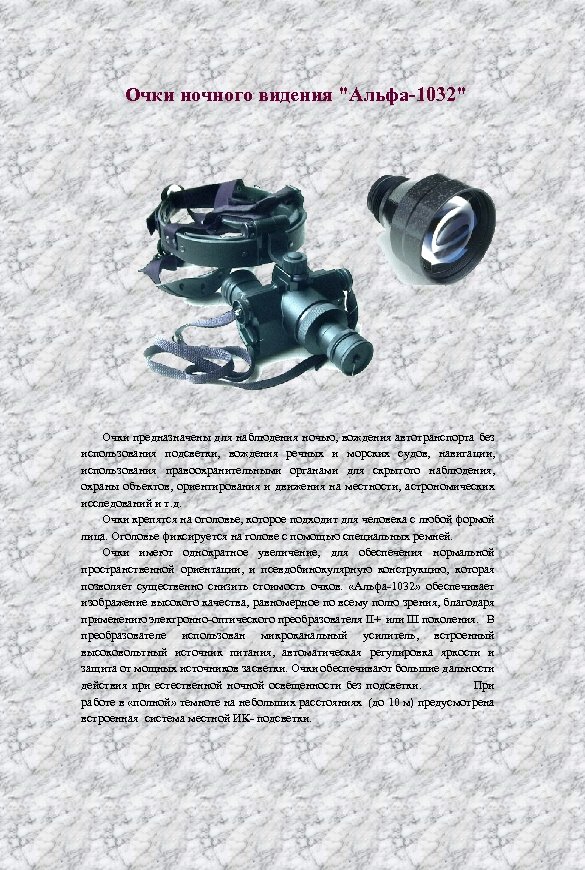

Очки ночного видения "Альфа-1032" Очки предназначены для наблюдения ночью, вождения автотранспорта без использования подсветки, вождения речных и морских судов, навигации, использования правоохранительными органами для скрытого наблюдения, охраны объектов, ориентирования и движения на местности, астрономических исследований и т. д. Очки крепятся на оголовье, которое подходит для человека с любой формой лица. Оголовье фиксируется на голове с помощью специальных ремней. Очки имеют однократное увеличение, для обеспечения нормальной пространственной ориентации, и псевдобинокулярную конструкцию, которая позволяет существенно снизить стоимость очков. «Альфа 1032» обеспечивает изображение высокого качества, равномерное по всему полю зрения, благодаря применению электронно оптического преобразователя II+ или III поколения. В преобразователе использован микроканальный усилитель, встроенный высоковольтный источник питания, автоматическая регулировка яркости и защита от мощных источников засветки. Очки обеспечивают большие дальности действия при естественной ночной освещенности без подсветки. При работе в «полной» темноте на небольших расстояниях (до 10 м) предусмотрена встроенная система местной ИК подсветки.

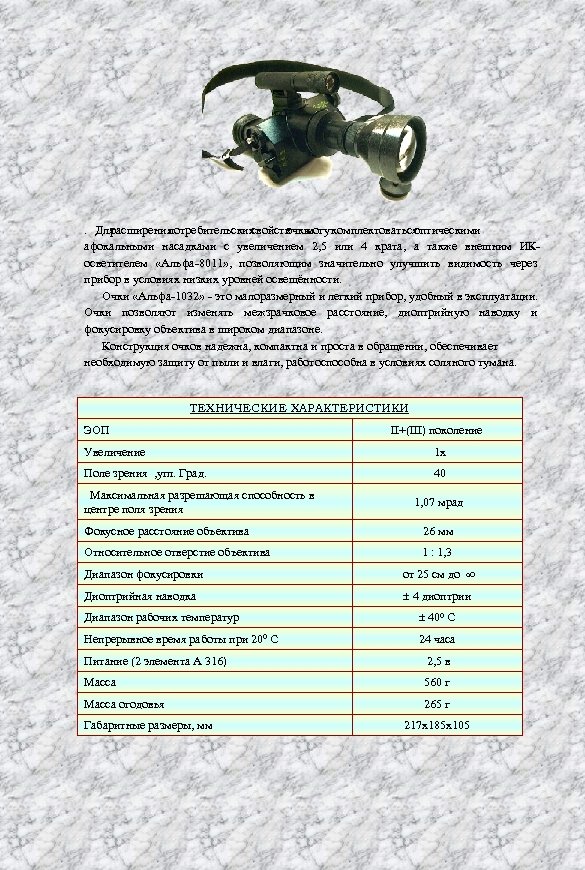

. Для расширения потребительских свойств могут очки комплектоваться оптическими афокальными насадками с увеличением 2, 5 или 4 крата, а также внешним ИК осветителем «Альфа 8011» , позволяющим значительно улучшить видимость через прибор в условиях низких уровней освещённости. Очки «Альфа 1032» это малоразмерный и легкий прибор, удобный в эксплуатации. Очки позволяют изменять межзрачковое расстояние, диоптрийную наводку и фокусировку объектива в широком диапазоне. Конструкция очков надежна, компактна и проста в обращении, обеспечивает необходимую защиту от пыли и влаги, работоспособна в условиях соляного тумана. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭОП II+(III) поколение Увеличение 1 х Поле зрения , угл. Град. 40 Максимальная разрешающая способность в центре поля зрения 1, 07 мрад Фокусное расстояние объектива 26 мм Относительное отверстие объектива 1 : 1, 3 Диапазон фокусировки от 25 см до ¥ Диоптрийная наводка 4 диоптрии Диапазон рабочих температур 400 С Непрерывное время работы при 200 С 24 часа Питание (2 элемента А 316) 2, 5 в Масса 560 г Масса огодовья 265 г Габаритные размеры, мм 217 х185 х105
Очки ночного видения “ПНВ-10 Т” Прибор ночного наблюдения ПНВ 10 Т предназначен для выполнения экипажем бронетанковой техники в темное время суток операций контрольного осмотра и ежедневного технического обслуживания техники, ее вождения при положении механика водителя «по походному» , наблюдения объектов на местности, а также чтения текстового материала и работы с топографическими картами. При работе с текстовыми документами и топографическими картами, а также при проведении ремонтных и инженерных работ в условиях, когда освещенность недостаточна для работы в пассивном режиме, в изделии предусмотрено использование встроенного ИК источника подсветки. Изделие работает в диапазоне температур от минус 50 до плюс 50°С. Для продления времени непрерывной работы от автономного источника питания при пониженных температурах рекомендуется использование переходного устройства (УП), входящего в состав комплекта изделия. Питание изделия осуществляется от двух аккумуляторов или элементов типоразмера АА R 6 1, 5 V, размещаемых непосредственно в корпусе ночных очков или в УП, а также от бортовой сети транспортного средства через преобразователь напряжения ПНН (с использованием при необходимости кабеля, переходника или их последовательного соединения). Для наблюдения удаленных объектов на местности предусмотрено использование съемной телескопической насадки, входящей в комплект изделия.
Комплект изделия ПНВ-10 Т 1 – псевдобинокуляр; 2 – оголовье; 3 – насадка; 4 – патрон осушки; 5 – аккумулятор; 6 – кабель; 7 – преобразователь напряжения низковольтный; 8 – переходник; 9 – устройство зарядное; 10 – устройство переходное; 11 – салфетка; 12 – элемент питания; 13 – футляр для мелких принадлежностей; 14 – сумка; 15 – металлический герметичный футляр;

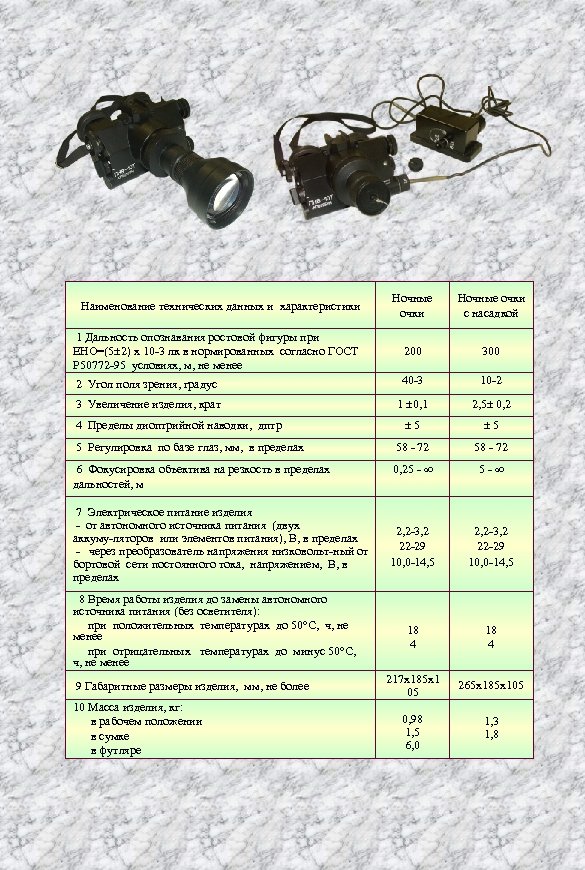

Ночные очки с насадкой 1 Дальность опознавания ростовой фигуры при ЕНО=(5 2) х 10 3 лк в нормированных согласно ГОСТ Р 50772 95 условиях, м, не менее 200 300 2 Угол поля зрения, градус 40 3 10 2 3 Увеличение изделия, крат 1 0, 1 2, 5 0, 2 5 5 5 Регулировка по базе глаз, мм, в пределах 58 72 6 Фокусировка объектива на резкость в пределах дальностей, м 0, 25 ∞ 2, 2 3, 2 22 29 10, 0 14, 5 18 4 217 х185 х1 05 265 х185 х105 0, 98 1, 5 6, 0 1, 3 1, 8 Наименование технических данных и характеристики 4 Пределы диоптрийной наводки, дптр 7 Электрическое питание изделия от автономного источника питания (двух аккуму ляторов или элементов питания), В, в пределах через преобразователь напряжения низковольт ный от бортовой сети постоянного тока, напряжением, В, в пределах 8 Время работы изделия до замены автономного источника питания (без осветителя): при положительных температурах до 50 С, ч, не менее при отрицательных температурах до минус 50 С, ч, не менее 9 Габаритные размеры изделия, мм, не более 10 Масса изделия, кг: в рабочем положении в сумке в футляре

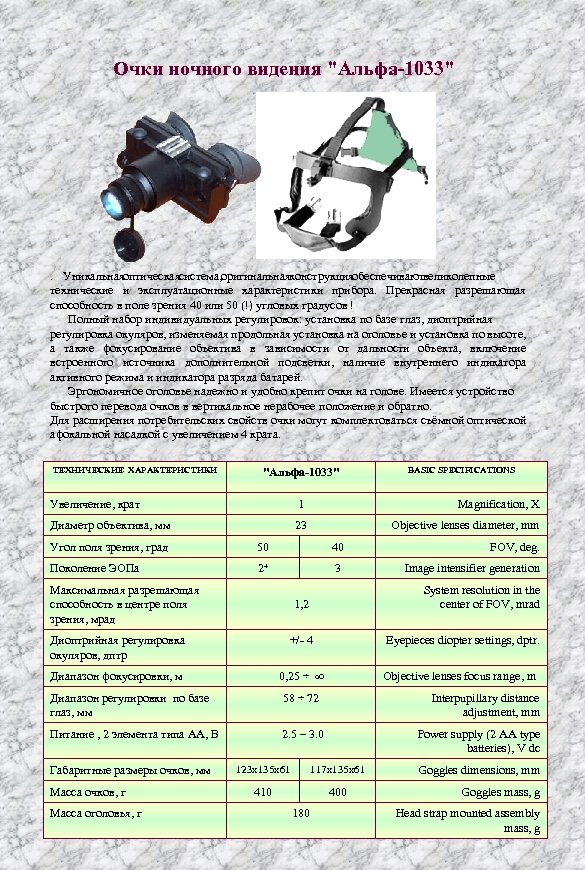

Очки ночного видения "Альфа-1033" . Уникальная оптическая система, оригинальная конструкция обеспечивают великолепные технические и эксплуатационные характеристики прибора. Прекрасная разрешающая способность в поле зрения 40 или 50 (!) угловых градусов ! Полный набор индивидуальных регулировок: установка по базе глаз, диоптрийная регулировка окуляров, изменяемая продольная установка на оголовье и установка по высоте, а также фокусирование объектива в зависимости от дальности объекта, включение встроенного источника дополнительной подсветки, наличие внутреннего индикатора активного режима и индикатора разряда батарей. Эргономичное оголовье надежно и удобно крепит очки на голове. Имеется устройство быстрого перевода очков в вертикальное нерабочее положение и обратно. Для расширения потребительских свойств очки могут комплектоваться съёмной оптической афокальной насадкой с увеличением 4 крата. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ "Альфа-1033" BASIC SPECIFICATIONS Увеличение, крат 1 Magnification, X Диаметр объектива, мм 23 Objective lenses diameter, mm Угол поля зрения, град 50 40 FOV, deg. Поколение ЭОПа 2+ 3 Image intensifier generation Максимальная разрешающая способность в центре поля зрения, мрад System resolution in the center of FOV, mrad 1, 2 Диоптрийная регулировка окуляров, дптр +/ 4 Eyepieces diopter settings, dptr. Диапазон фокусировки, м 0, 25 ÷ ∞ Objective lenses focus range, m Диапазон регулировки по базе глаз, мм 58 ÷ 72 Питание , 2 элемента типа AA, B 2. 5 – 3. 0 Габаритные размеры очков, мм Масса очков, г Масса оголовья, г Interpupillary distance adjustment, mm Power supply (2 AA type batteries), V dc 123 х135 х61 117 х135 х61 410 400 180 Goggles dimensions, mm Goggles mass, g Head strap mounted assembly mass, g

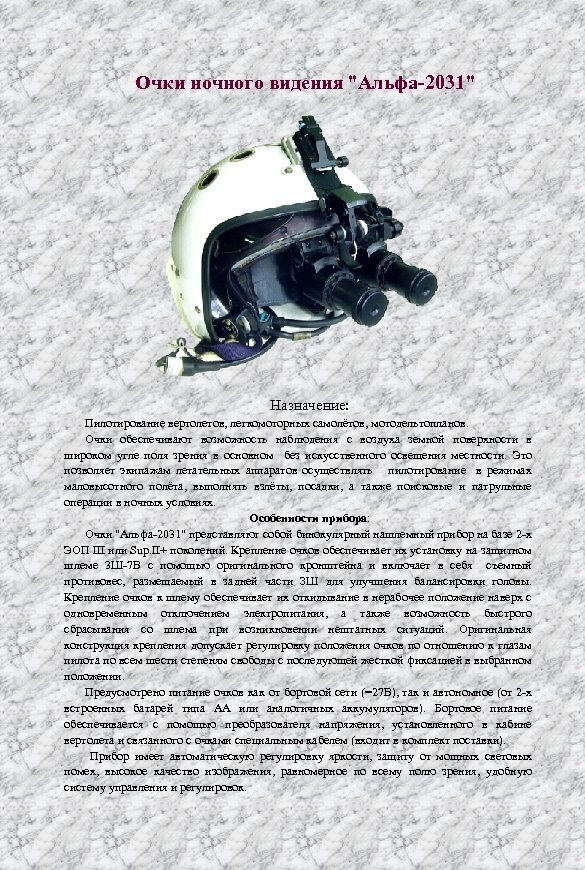

Очки ночного видения "Альфа-2031" Назначение: Пилотирование вертолетов, легкомоторных самолётов, мотодельтопланов. Очки обеспечивают возможность наблюдения с воздуха земной поверхности в широком угле поля зрения в основном без искусственного освещения местности. Это позволяет экипажам летательных аппаратов осуществлять пилотирование в режимах маловысотного полёта, выполнять взлёты, посадки, а также поисковые и патрульные операции в ночных условиях. Особенности прибора: Очки "Альфа 2031" представляют собой бинокулярный нашлемный прибор на базе 2 х ЭОП III или Sup. II+ поколений. Крепление очков обеспечивает их установку на защитном шлеме 3 Ш 7 В с помощью оригинального кронштейна и включает в себя съемный противовес, размещаемый в задней части ЗШ для улучшения балансировки головы. Крепление очков к шлему обеспечивает их откидывание в нерабочее положение наверх с одновременным отключением электропитания, а также возможность быстрого сбрасывания со шлема при возникновении нештатных ситуаций. Оригинальная конструкция крепления допускает регулировку положения очков по отношению к глазам пилота по всем шести степеням свободы с последующей жесткой фиксацией в выбранном положении. Предусмотрено питание очков как от бортовой сети (=27 В), так и автономное (от 2 х встроенных батарей типа АА или аналогичных аккумуляторов). Бортовое питание обеспечивается с помощью преобразователя напряжения, установленного в кабине вертолета и связанного с очками специальным кабелем (входит в комплект поставки). Прибор имеет автоматическую регулировку яркости, защиту от мощных световых помех, высокое качество изображения, равномерное по всему полю зрения, удобную систему управления и регулировок.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Конструктивное исполнение Тип крепления Поле зрения, угл. град. Увеличение Максимальная разрешающая способность Коэффициент усиления по свету бинокулярное нашлемное, быстросъемное 38 1 крат 0, 8 0, 9 мрад 25 – 30 тыс. раз Дальность обнаружения при ЕНО = 5 х10 3 лк : грузового автомобиля мачт ЛЭП 500. . . 800 м 600. . . 700 м Спектральный диапазон 600. . . 900 нм Регулировка межцентрового расстояния 56. . . 72, 2 мм Диоптрийная наводка окуляров Удаление окуляра от глаза оператора Время непрерывной работы (в автономном режиме электропитания), не менее Электропитание изделия: бортовое автономное от 2 х батарей АА типа (или аналогичных аккумуляторов) Масса: очков противовеса преобразователя напряжения с кабелем (устанавливается на борту) Габаритные размеры: очков в рабочем положении, мм изделия в футляре, мм Диапазон рабочих температур хранения ± 4 дптр 10. . . 20 мм 8 ч. во всех условиях эксплуатации 20 ч. в нормальных климатических условиях 24, 0. . . 29, 4 В 2, 2. . . 3, 2 В 0, 65 кг 0, 57 кг 0, 35 кг 100 х135 х185 275 х358 х172 ± 40 градусов С ± 60 градусов С
Очки ночного видения "Альфа-2031 N" Назначение: Пилотирование вертолетов, легкомоторных самолётов, мотодельтопланов. Очки обеспечивают возможность наблюдения с воздуха земной поверхности в широком угле поля зрения в основном без искусственного освещения местности. Это позволяет экипажам летательных аппаратов осуществлять пилотирование в режимах маловысотного полёта, выполнять взлёты, посадки, а также поисковые и патрульные операции в ночных условиях. Особенности прибора: Модель "Альфа 2031 N" представляет собой бинокулярный нашлемный прибор на базе 2 х ЭОП III или Sup. II+ поколений. Он адаптирован к зарубежным лётным защитным шлемам (ЗШ), используемым в странах NATO. В комплект поставки этих очков входит забрало (helmet visor guard), установочный крепёж и адаптированный противовес. Крепление очков обеспечивает их установку на забрало (helmet visor guard) защитного шлема с помощью оригинального кронштейна и включает в себя регулируемый (по массе) противовес, размещаемый в задней части ЗШ для улучшения балансировки головы. Крепление очков к ЗШ обеспечивает их откидывание в нерабочее положение наверх с одновременным отключением электропитания, а также возможность быстрого сбрасывания со шлема при возникновении внештатных ситуаций. Оригинальная конструкция крепления допускает регулировку положения очков по отношению к глазам пилота по всем шести степеням свободы с последующей жесткой фиксацией в выбранном положении. Предусмотрено питание очков как от бортовой сети (=27 В), так и автономное (от 2 х встроенных батарей типа АА или аналогичных аккумуляторов). Бортовое питание обеспечивается с помощью преобразователя напряжения, установленного в кабине вертолета и связанного с очками специальным кабелем (входит в комплект поставки). Прибор имеет автоматическую регулировку яркости, защиту от мощных световых помех, высокое качество изображения, равномерное по всему полю зрения, удобную систему управления и регулировок.

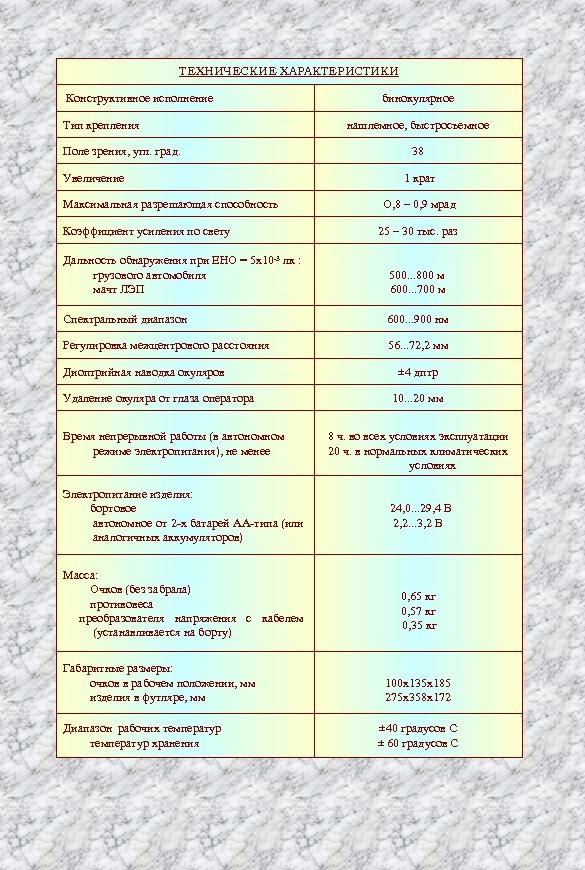

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Конструктивное исполнение Тип крепления Поле зрения, угл. град. Увеличение бинокулярное нашлемное, быстросъемное 38 1 крат Максимальная разрешающая способность О, 8 – 0, 9 мрад Коэффициент усиления по свету 25 – 30 тыс. раз Дальность обнаружения при ЕНО = 5 х10 3 лк : грузового автомобиля мачт ЛЭП 500. . . 800 м 600. . . 700 м Спектральный диапазон 600. . . 900 нм Регулировка межцентрового расстояния 56. . . 72, 2 мм Диоптрийная наводка окуляров Удаление окуляра от глаза оператора Время непрерывной работы (в автономном режиме электропитания), не менее ± 4 дптр 10. . . 20 мм 8 ч. во всех условиях эксплуатации 20 ч. в нормальных климатических условиях Электропитание изделия: бортовое автономное от 2 х батарей АА типа (или аналогичных аккумуляторов) 24, 0. . . 29, 4 В 2, 2. . . 3, 2 В Масса: Очков (без забрала) противовеса преобразователя напряжения с кабелем (устанавливается на борту) 0, 65 кг 0, 57 кг 0, 35 кг Габаритные размеры: очков в рабочем положении, мм изделия в футляре, мм Диапазон рабочих температур хранения 100 х135 х185 275 х358 х172 ± 40 градусов С ± 60 градусов С

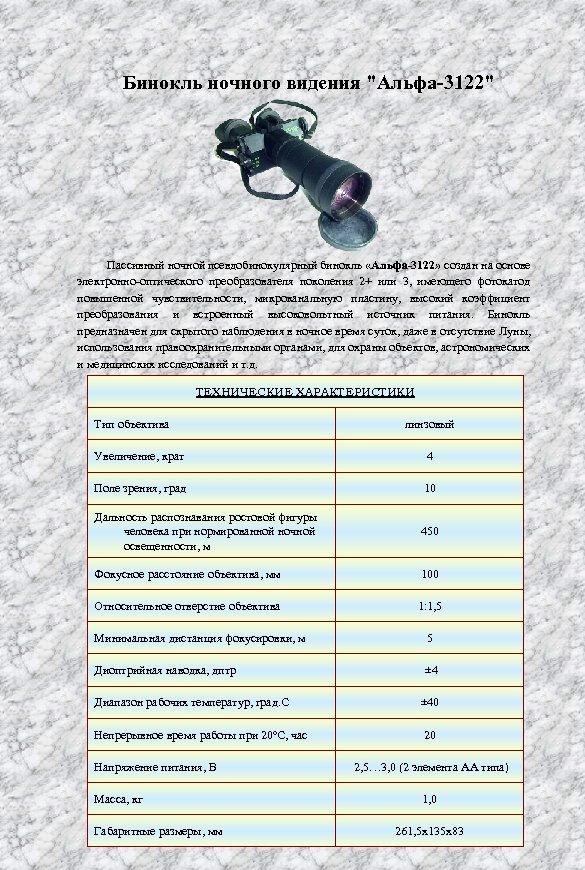

Бинокль ночного видения "Альфа-3122" Пассивный ночной псевдобинокулярный бинокль «Альфа-3122» создан на основе электронно оптического преобразователя поколения 2+ или 3, имеющего фотокатод повышенной чувствительности, микроканальную пластину, высокий коэффициент преобразования и встроенный высоковольтный источник питания. Бинокль предназначен для скрытого наблюдения в ночное время суток, даже в отсутствие Луны, использования правоохранительными органами, для охраны объектов, астрономических и медицинских исследований и т. д. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип объектива линзовый Увеличение, крат 4 Поле зрения, град 10 Дальность распознавания ростовой фигуры человека при нормированной ночной освещенности, м 450 Фокусное расстояние объектива, мм 100 Относительное отверстие объектива 1: 1, 5 Минимальная дистанция фокусировки, м 5 Диоптрийная наводка, дптр ± 4 Диапазон рабочих температур, град. С ± 40 Непрерывное время работы при 20ºС, час 20 Напряжение питания, В Масса, кг Габаритные размеры, мм 2, 5… 3, 0 (2 элемента АА типа) 1, 0 261, 5 х135 х83

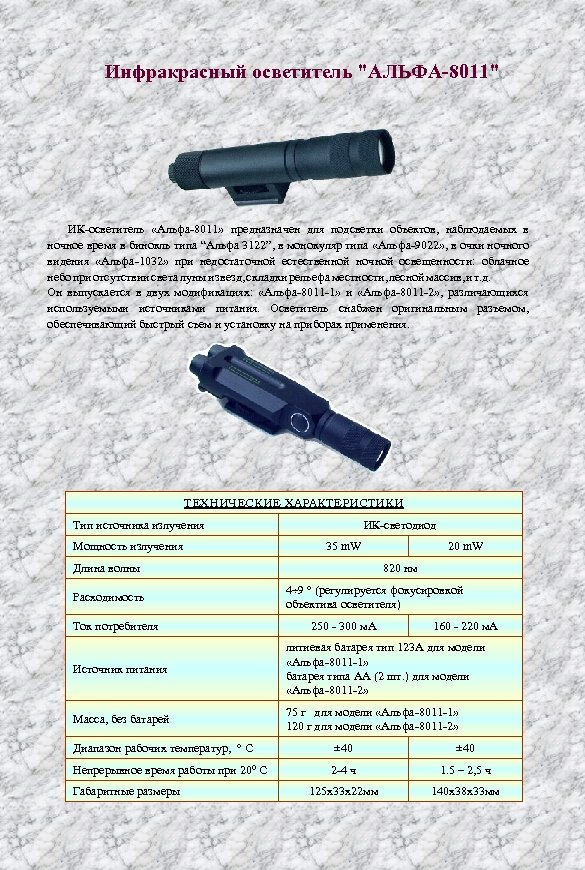

Инфракрасный осветитель "АЛЬФА-8011" ИК осветитель «Альфа 8011» предназначен для подсветки объектов, наблюдаемых в ночное время в бинокль типа “Альфа 3122”, в монокуляр типа «Альфа 9022» , в очки ночного видения «Альфа 1032» при недостаточной естественной ночной освещенности: облачное небо при отсутствии света луны и звезд, складки рельефа местности, лесной массив, и т. д. Он выпускается в двух модификациях: «Альфа 8011 1» и «Альфа 8011 2» , различающихся используемыми источниками питания. Осветитель снабжен оригинальным разъемом, обеспечивающий быстрый съем и установку на приборах применения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тип источника излучения Мощность излучения ИК светодиод 35 m. W Длина волны Расходимость Ток потребителя 20 m. W 820 нм 4¸ 9 (регулируется фокусировкой объектива осветителя) 250 300 м. А 160 220 м. А Источник питания литиевая батарея тип 123 А для модели «Альфа 8011 1» батарея типа АА (2 шт. ) для модели «Альфа 8011 2» Масса, без батарей 75 г для модели «Альфа 8011 1» 120 г для модели «Альфа 8011 2» Диапазон рабочих температур, ° С ± 40 Непрерывное время работы при 200 С 2 4 ч 1. 5 – 2, 5 ч 125 х33 х22 мм 140 х38 х33 мм Габаритные размеры

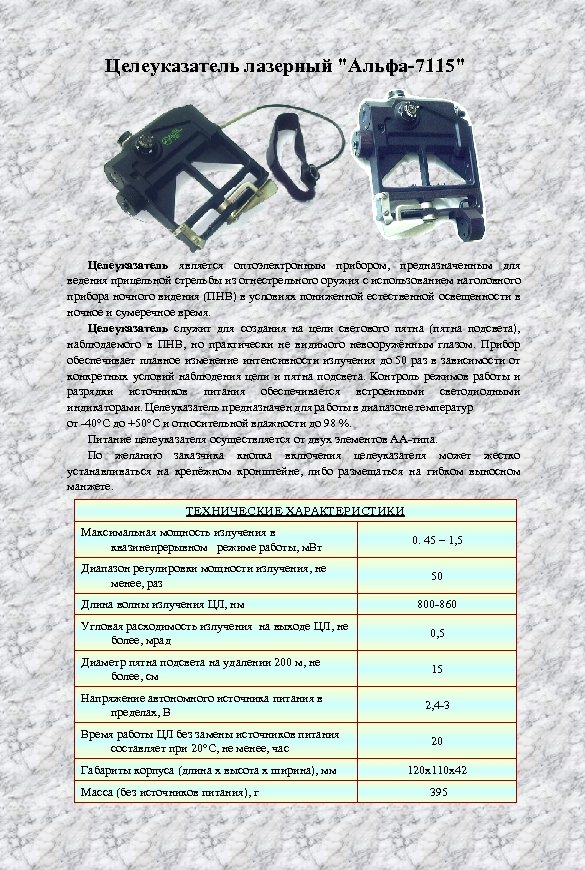

Целеуказатель лазерный "Альфа-7115" Целеуказатель является оптоэлектронным прибором, предназначенным для ведения прицельной стрельбы из огнестрельного оружия с использованием наголовного прибора ночного видения (ПНВ) в условиях пониженной естественной освещенности в ночное и сумеречное время. Целеуказатель служит для создания на цели светового пятна (пятна подсвета), наблюдаемого в ПНВ, но практически не видимого невооружённым глазом. Прибор обеспечивает плавное изменение интенсивности излучения до 50 раз в зависимости от конкретных условий наблюдения цели и пятна подсвета. Контроль режимов работы и разрядки источников питания обеспечивается встроенными светодиодными индикаторами. Целеуказатель предназначен для работы в диапазоне температур от 40°С до +50°С и относительной влажности до 98 %. Питание целеуказателя осуществляется от двух элементов АА типа. По желанию заказчика кнопка включения целеуказателя может жестко устанавливаться на крепёжном кронштейне, либо размещаться на гибком выносном манжете. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Максимальная мощность излучения в квазинепрерывном режиме работы, м. Вт 0. 45 – 1, 5 Диапазон регулировки мощности излучения, не менее, раз 50 Длина волны излучения ЦЛ, нм 800 860 Угловая расходимость излучения на выходе ЦЛ, не более, мрад 0, 5 Диаметр пятна подсвета на удалении 200 м, не более, см 15 Напряжение автономного источника питания в пределах, В 2, 4 3 Время работы ЦЛ без замены источников питания составляет при 20 С, не менее, час 20 Габариты корпуса (длина х высота х ширина), мм 120 х110 х42 Масса (без источников питания), г 395

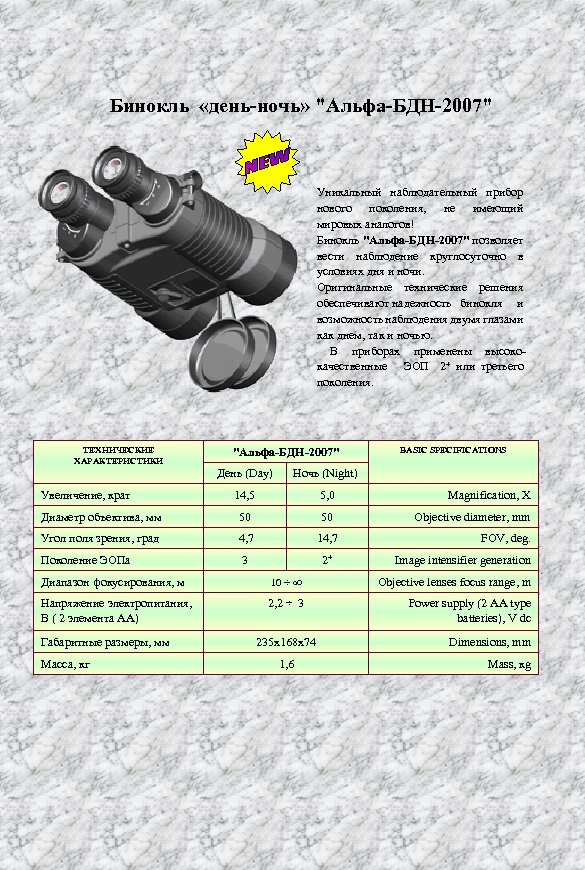

Бинокль «день-ночь» "Альфа-БДН-2007" Уникальный наблюдательный прибор нового поколения, не имеющий мировых аналогов! Бинокль "Альфа-БДН-2007" позволяет вести наблюдение круглосуточно в условиях дня и ночи. Оригинальные технические решения обеспечивают надежность бинокля и возможность наблюдения двумя глазами как днем, так и ночью. В приборах применены высоко качественные ЭОП 2+ или третьего поколения. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ "Альфа-БДН-2007" BASIC SPECIFICATIONS День (Day) Ночь (Night) 14, 5 5, 0 Magnification, X Диаметр объектива, мм 50 50 Objective diameter, mm Угол поля зрения, град 4, 7 14, 7 3 2+ Увеличение, крат Поколение ЭОПа FOV, deg. Image intensifier generation Диапазон фокусирования, м 10 ÷ ∞ Objective lenses focus range, m Напряжение электропитания, В ( 2 элемента АА) 2, 2 ÷ 3 Power supply (2 AA type batteries), V dc Габаритные размеры, мм Масса, кг 235 х168 х74 1, 6 Dimensions, mm Mass, кg

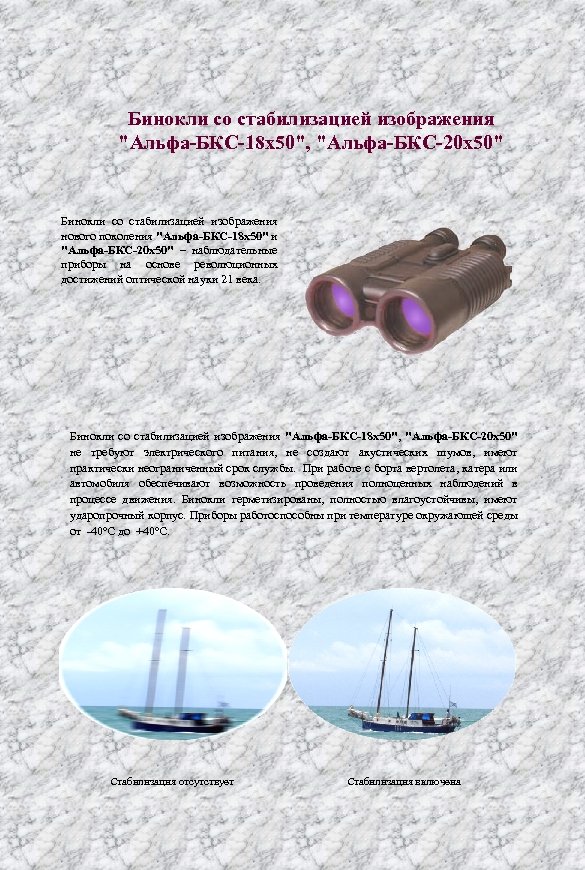

Бинокли со стабилизацией изображения "Альфа-БКС-18 х50", "Альфа-БКС-20 х50" Бинокли со стабилизацией изображения нового поколения "Альфа-БКС-18 х50" и "Альфа-БКС-20 х50" – наблюдательные приборы на основе революционных достижений оптической науки 21 века. Бинокли со стабилизацией изображения "Альфа-БКС-18 х50", "Альфа-БКС-20 х50" не требуют электрического питания, не создают акустических шумов, имеют практически неограниченный срок службы. При работе с борта вертолета, катера или автомобиля обеспечивают возможность проведения полноценных наблюдений в процессе движения. Бинокли герметизированы, полностью влагоустойчивы, имеют ударопрочный корпус. Приборы работоспособны при температуре окружающей среды от 40 о. С до +40 о. С. Стабилизация отсутствует Стабилизация включена

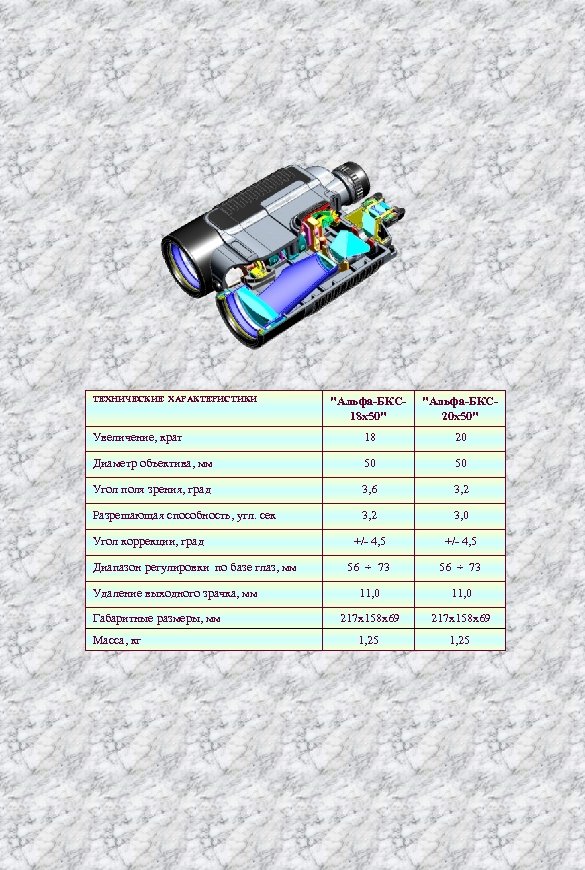

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ "Альфа-БКС 18 х50" "Альфа-БКС 20 х50" Увеличение, крат 18 20 Диаметр объектива, мм 50 Угол поля зрения, град 3, 6 3, 2 Разрешающая способность, угл. сек 3, 2 3, 0 +/ 4, 5 56 ÷ 73 11, 0 217 х158 х69 1, 25 Угол коррекции, град Диапазон регулировки по базе глаз, мм Удаление выходного зрачка, мм Габаритные размеры, мм Масса, кг
Бинокль со стабилизированным полем зрения 1 Н 24 Изделие 1 Н 24 бинокль со стабилизированным полем зрения, предназначенный для ведения визуальной разведки местности, обнаружения и распознавания целей противника в дневных условиях при работе с рук или подвижного образца вооружения, военной и специальной техники. Изделие работоспособно при температуре окружающей среды от минус 50°С до плюс 50°С. Изделие герметизировано, остается работоспособным в условиях дождя и после кратковременного погружения под воду на глубину до одного метра ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Увеличение, крат 16 Диаметр объектива, мм 50 Угол поля зрения, град 4 Разрешающая способность, угл. сек 4 Пределы дипотрийной регулировки, дптр Диапазон регулировки по базе глаз, мм Удаление выходного зрачка, мм Габаритные размеры, мм Масса, кг +/ 5 56 ÷ 74 11, 0 255 х163 х89 1, 8

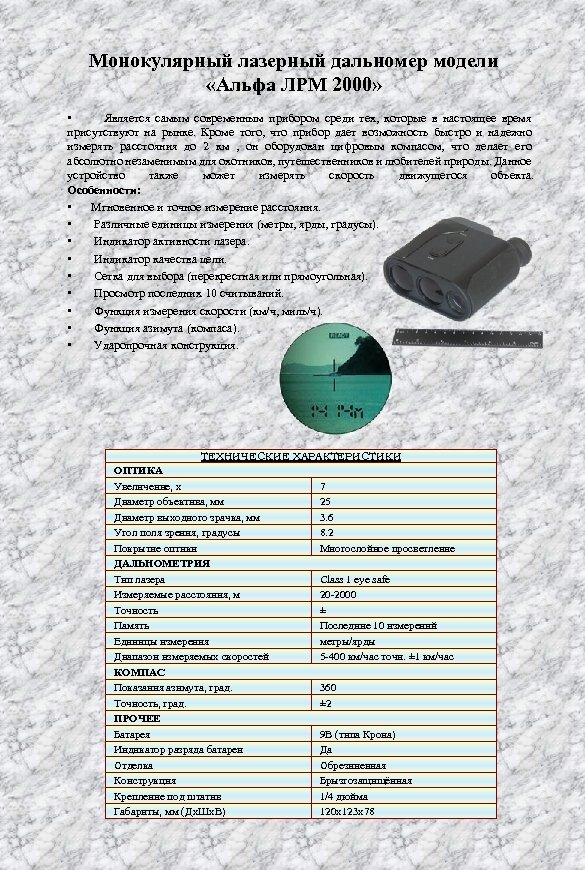

Монокулярный лазерный дальномер модели «Альфа ЛРМ 2000» • Является самым современным прибором среди тех, которые в настоящее время присутствуют на рынке. Кроме того, что прибор дает возможность быстро и надежно измерять расстояния до 2 км , он оборудован цифровым компасом, что делает его абсолютно незаменимым для охотников, путешественников и любителей природы. Данное устройство также может измерять скорость движущегося объекта. Особенности: • Мгновенное и точное измерение расстояния. • Различные единицы измерения (метры, ярды, градусы). • Индикатор активности лазера. • Индикатор качества цели. • Сетка для выбора (перекрестная или прямоугольная). • Просмотр последних 10 считываний. • Функция измерения скорости (км/ч, миль/ч). • Функция азимута (компаса). • Ударопрочная конструкция. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОПТИКА Увеличение, x Диаметр объектива, мм Диаметр выходного зрачка, мм Угол поля зрения, градусы Покрытие оптики ДАЛЬНОМЕТРИЯ Тип лазера Измеряемые расстояния, м Точность Память Единицы измерения Диапазон измеряемых скоростей КОМПАС Показания азимута, град. Точность, град. ПРОЧЕЕ Батарея Индикатор разряда батареи Отделка Конструкция Крепление под штатив Габариты, мм (Дх. Шх. В) 7 25 3. 6 8. 2 Многослойное просветление Class 1 eye safe 20 2000 ± Последние 10 измерений метры/ярды 5 400 км/час точн. ± 1 км/час 360 ± 2 9 В (типа Крона) Да Обрезиненная Брызгозащищённая 1/4 дюйма 120 х123 х78

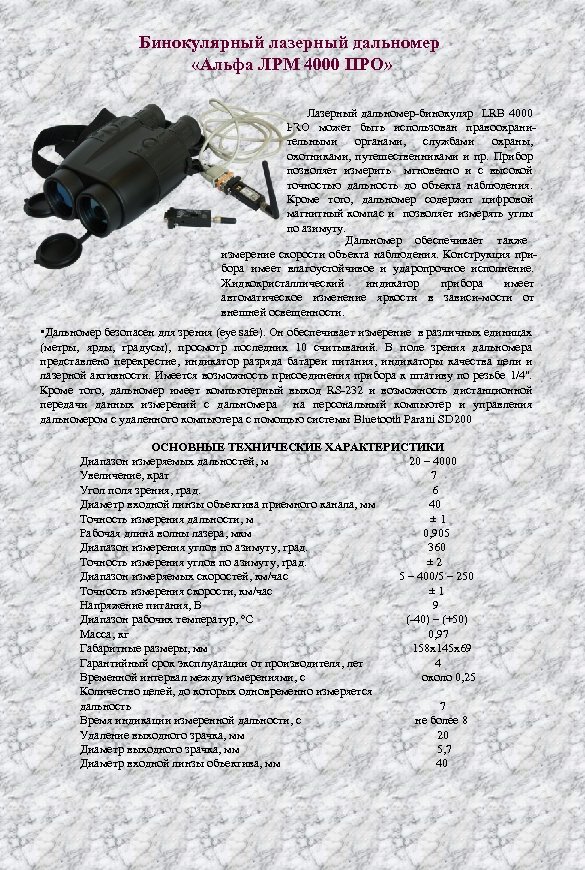

Бинокулярный лазерный дальномер «Альфа ЛРМ 4000 ПРО» Лазерный дальномер бинокуляр LRB 4000 PRO может быть использован правоохрани тельными органами, службами охраны, охотниками, путешественниками и пр. Прибор позволяет измерить мгновенно и с высокой точностью дальность до объекта наблюдения. Кроме того, дальномер содержит цифровой магнитный компас и позволяет измерять углы по азимуту. Дальномер обеспечивает также измерение скорости объекта наблюдения. Конструкция при бора имеет влагоустойчивое и ударопрочное исполнение. Жидкокристаллический индикатор прибора имеет автоматическое изменение яркости в зависи мости от внешней освещенности. • Дальномер безопасен для зрения (eye safe). Он обеспечивает измерение в различных единицах (метры, ярды, градусы), просмотр последних 10 считываний. В поле зрения дальномера представлено перекрестие, индикатор разряда батареи питания, индикаторы качества цели и лазерной активности. Имеется возможность присоединения прибора к штативу по резьбе 1/4''. Кроме того, дальномер имеет компьютерный выход RS 232 и возможность дистанционной передачи данных измерений с дальномера на персональный компьютер и управления дальномером с удаленного компьютера с помощью системы Bluetooth Parani SD 200 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Диапазон измеряемых дальностей, м 20 – 4000 Увеличение, крат 7 Угол поля зрения, град. 6 Диаметр входной линзы объектива приемного канала, мм 40 Точность измерения дальности, м ± 1 Рабочая длина волны лазера, мкм 0, 905 Диапазон измерения углов по азимуту, град. 360 Точность измерения углов по азимуту, град. ± 2 Диапазон измеряемых скоростей, км/час 5 – 400/5 – 250 Точность измерения скорости, км/час ± 1 Напряжение питания, В 9 Диапазон рабочих температур, ºС ( 40) – (+50) Масса, кг 0, 97 Габаритные размеры, мм 158 х145 х69 Гарантийный срок эксплуатации от производителя, лет 4 Временной интервал между измерениями, с около 0, 25 Количество целей, до которых одновременно измеряется дальность 7 Время индикации измеренной дальности, с не более 8 Удаление выходного зрачка, мм 20 Диаметр выходного зрачка, мм 5, 7 Диаметр входной линзы объектива, мм 40

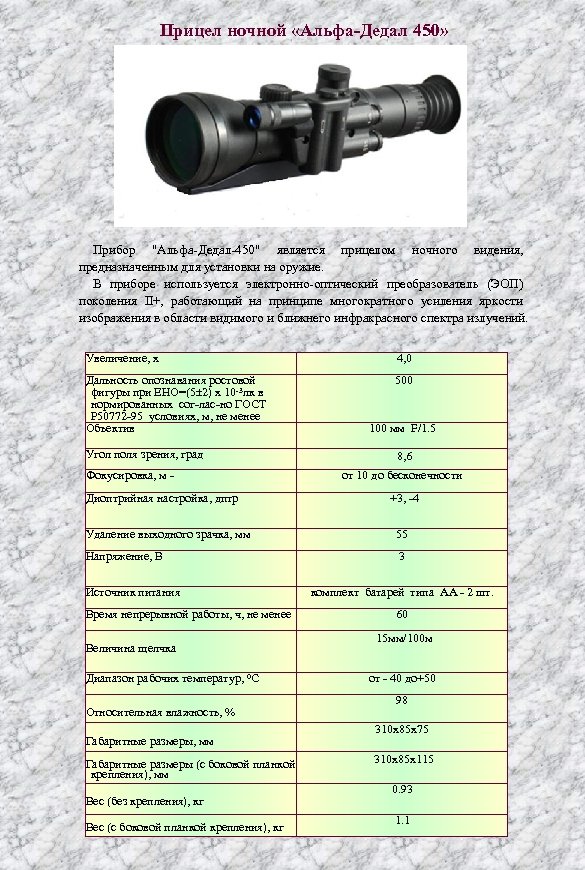

Прицел ночной «Альфа-Дедал 450» Прибор "Альфа Дедал 450" является прицелом ночного видения, предназначенным для установки на оружие. В приборе используется электронно оптический преобразователь (ЭОП) поколения II+, работающий на принципе многократного усиления яркости изображения в области видимого и ближнего инфракрасного спектра излучений. Увеличение, х 4, 0 Дальность опознавания ростовой фигуры при ЕНО=(5 2) х 10 3 лк в нормированных сог лас но ГОСТ Р 50772 95 условиях, м, не менее Объектив 500 Угол поля зрения, град Фокусировка, м Диоптрийная настройка, дптр 100 мм F/1. 5 8, 6 от 10 до бесконечности +3, 4 Удаление выходного зрачка, мм 55 Напряжение, В 3 Источник питания Время непрерывной работы, ч, не менее Величина щелчка Диапазон рабочих температур, 0 С Относительная влажность, % Габаритные размеры, мм Габаритные размеры (с боковой планкой крепления), мм Вес (без крепления), кг Вес (с боковой планкой крепления), кг комплект батарей типа АА 2 шт. 60 15 мм/100 м от 40 до+50 98 310 x 85 x 75 310 x 85 x 115 0. 93 1. 1

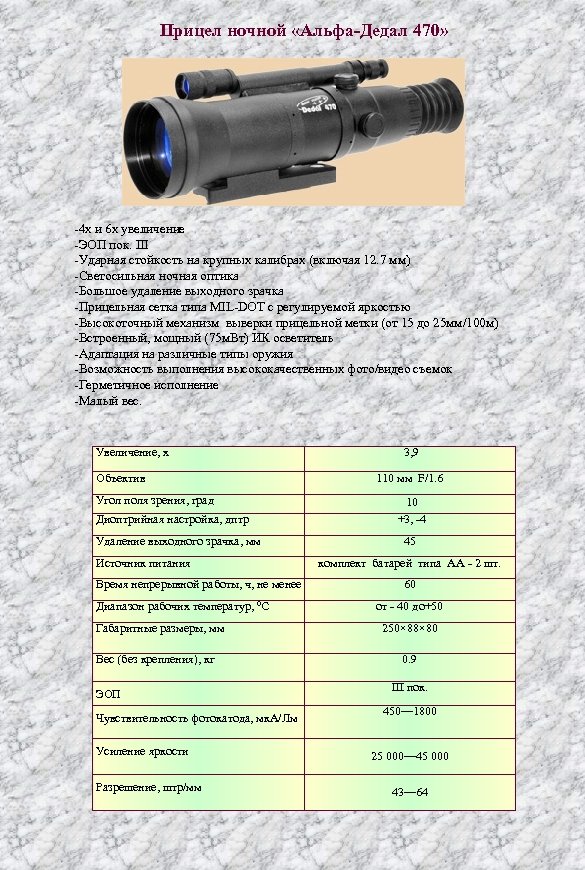

Прицел ночной «Альфа-Дедал 470» 4 х и 6 х увеличение ЭОП пок. III Ударная стойкость на крупных калибрах (включая 12. 7 мм) Светосильная ночная оптика Большое удаление выходного зрачка Прицельная сетка типа MIL DOT с регулируемой яркостью Высокоточный механизм выверки прицельной метки (от 15 до 25 мм/100 м) Встроенный, мощный (75 м. Вт) ИК осветитель Адаптация на различные типы оружия Возможность выполнения высококачественных фото/видео съемок Герметичное исполнение Малый вес. Увеличение, х Объектив Угол поля зрения, град Диоптрийная настройка, дптр Удаление выходного зрачка, мм Источник питания Время непрерывной работы, ч, не менее Диапазон рабочих температур, 0 С Габаритные размеры, мм Вес (без крепления), кг ЭОП Чувствительность фотокатода, мк. А/Лм Усиление яркости Разрешение, штр/мм 3, 9 110 мм F/1. 6 10 +3, 4 45 комплект батарей типа АА 2 шт. 60 от 40 до+50 250× 88× 80 0. 9 III пок. 450— 1800 25 000— 45 000 43— 64

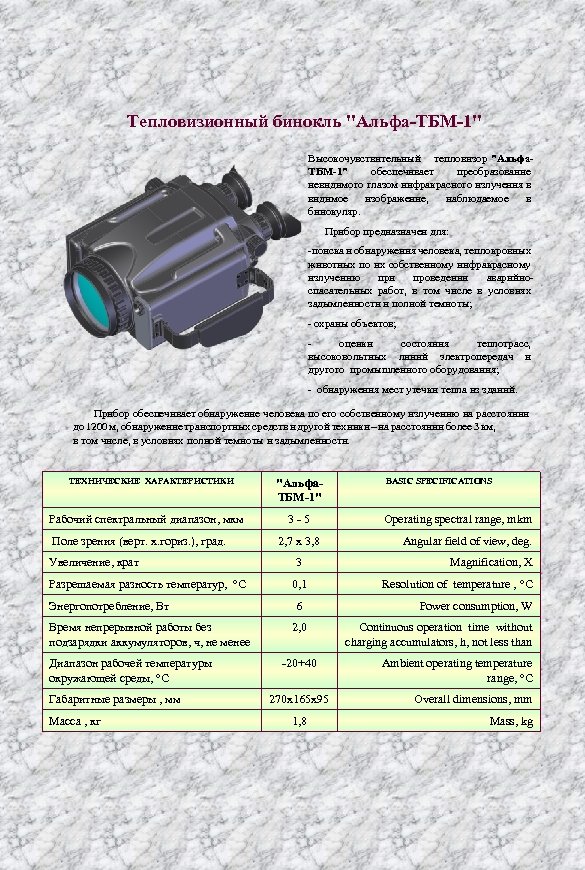

Тепловизионный бинокль "Альфа-ТБМ-1" Высокочувствительный тепловизор "Альфа. ТБМ-1" обеспечивает преобразование невидимого глазом инфракрасного излучения в видимое изображение, наблюдаемое в бинокуляр. Прибор предназначен для: поиска и обнаружения человека, теплокровных животных по их собственному инфракрасному излучению при проведении аварийно спасательных работ, в том числе в условиях задымленности и полной темноты; охраны объектов; оценки состояния теплотрасс, высоковольтных линий электропередач и другого промышленного оборудования; обнаружения мест утечки тепла из зданий. Прибор обеспечивает обнаружение человека по его собственному излучению на расстоянии до 1200 м, обнаружение транспортных средств и другой техники – на расстоянии более 3 км, в том числе, в условиях полной темноты и задымленности. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочий спектральный диапазон, мкм Поле зрения (верт. х. гориз. ), град. Увеличение, крат Разрешаемая разность температур, °С Энергопотребление, Вт Время непрерывной работы без подзарядки аккумуляторов, ч, не менее Диапазон рабочей температуры окружающей среды, °С Габаритные размеры , мм Масса , кг "Альфа. ТБМ-1" 3 5 2, 7 х 3, 8 3 0, 1 6 2, 0 20+40 270 х165 х95 1, 8 BASIC SPECIFICATIONS Operating spectral range, mkm Angular field of view, deg. Magnification, X Resolution of temperature , °С Power consumption, W Continuous operation time without charging accumulators, h, not less than Ambient operating temperature range, °С Overall dimensions, mm Mass, kg

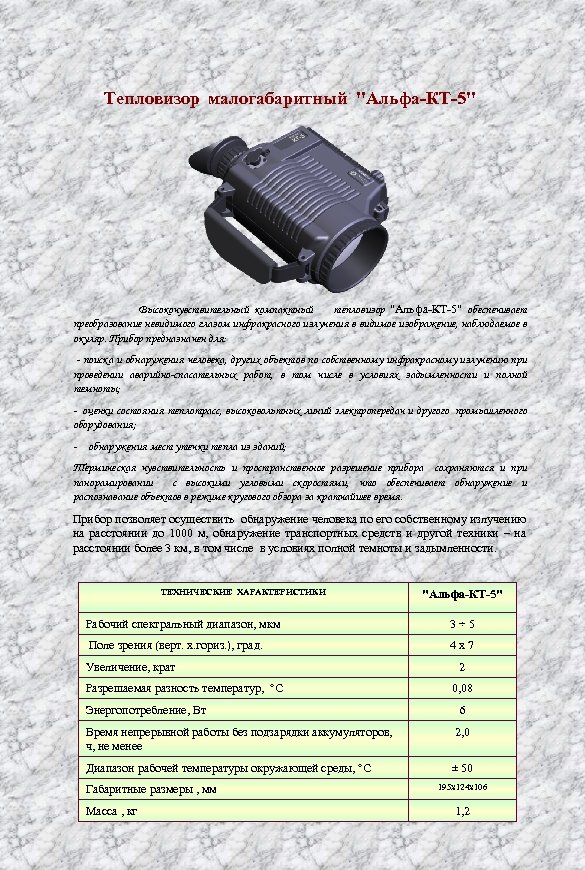

Тепловизор малогабаритный "Альфа-КТ-5" Высокочувствительный компактный тепловизор "Альфа КТ 5" обеспечивает преобразование невидимого глазом инфракрасного излучения в видимое изображение, наблюдаемое в окуляр. Прибор предназначен для: - поиска и обнаружения человека, других объектов по собственному инфракрасному излучению при проведении аварийно-спасательных работ, в том числе в условиях задымленности и полной темноты; - оценки состояния теплотрасс, высоковольтных линий электропередач и другого промышленного оборудования; - обнаружения мест утечки тепла из зданий; Термическая чувствительность и пространственное разрешение прибора сохраняются и при панорамировании с высокими угловыми скоростями, что обеспечивает обнаружение и распознавание объектов в режиме кругового обзора за кратчайшее время. Прибор позволяет осуществить обнаружение человека по его собственному излучению на расстоянии до 1000 м, обнаружение транспортных средств и другой техники – на расстоянии более 3 км, в том числе в условиях полной темноты и задымленности. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочий спектральный диапазон, мкм Поле зрения (верт. х. гориз. ), град. Увеличение, крат Разрешаемая разность температур, °С Энергопотребление, Вт "Альфа-КТ-5" 3 ÷ 5 4 х 7 2 0, 08 6 Время непрерывной работы без подзарядки аккумуляторов, ч, не менее 2, 0 Диапазон рабочей температуры окружающей среды, °С ± 50 Габаритные размеры , мм Масса , кг 195 х124 х106 1, 2

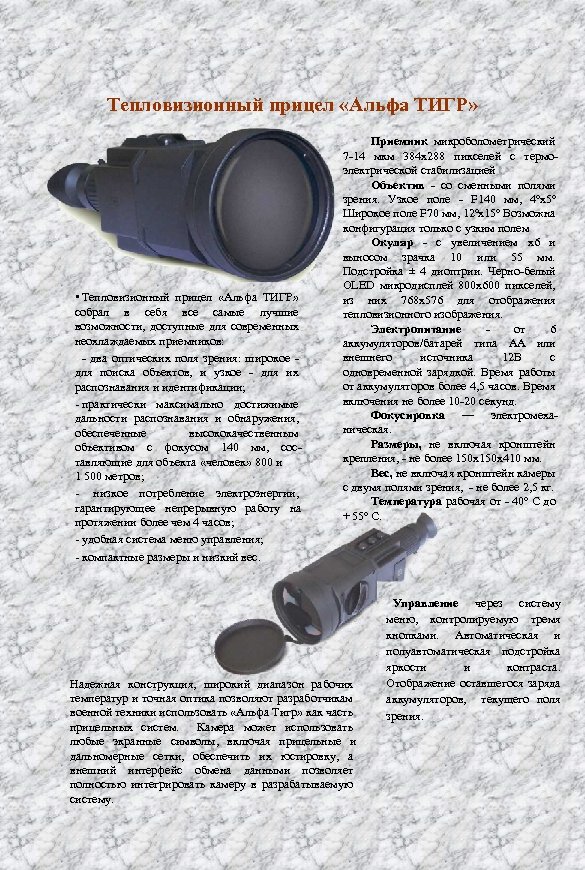

Тепловизионный прицел «Альфа ТИГР» • Тепловизионный прицел «Альфа ТИГР» собрал в себя все самые лучшие возможности, доступные для современных неохлаждаемых приемников: два оптических поля зрения: широкое для поиска объектов, и узкое для их распознавания и идентификации; практически максимально достижимые дальности распознавания и обнаружения, обеспеченные высококачественным объективом с фокусом 140 мм, сос тавляющие для объекта «человек» 800 и 1 500 метров; низкое потребление электроэнергии, гарантирующее непрерывную работу на протяжении более чем 4 часов; удобная система меню управления; компактные размеры и низкий вес. Приемник микроболометрический 7 14 мкм 384 x 288 пикселей с термо электрической стабилизацией Объектив - со сменными полями зрения. Узкое поле F 140 мм, 4ºx 5º Широкое поле F 70 мм, 12ºx 15º Возможна конфигурация только с узким полем Окуляр - с увеличением x 6 и выносом зрачка 10 или 55 мм. Подстройка ± 4 диоптрии. Черно белый OLED микродисплей 800 х600 пикселей, из них 768 x 576 для отображения тепловизионного изображения. Электропитание от 6 аккумуляторов/батарей типа АА или внешнего источника 12 В с одновременной зарядкой. Время работы от аккумуляторов более 4, 5 часов. Время включения не более 10 20 секунд. Фокусировка — электромеха ническая. Размеры, не включая кронштейн крепления, не более 150 x 410 мм. Вес, не включая кронштейн камеры с двумя полями зрения, не более 2, 5 кг. Температура рабочая от 40º C до + 55º C. Надежная конструкция, широкий диапазон рабочих температур и точная оптика позволяют разработчикам военной техники использовать «Альфа Тигр» как часть прицельных систем. Камера может использовать любые экранные символы, включая прицельные и дальномерные сетки, обеспечить их юстировку, а внешний интерфейс обмена данными позволяет полностью интегрировать камеру в разрабатываемую систему. Управление через систему меню, контролируемую тремя кнопками. Автоматическая и полуавтоматическая подстройка яркости и контраста. Отображение оставшегося заряда аккумуляторов, текущего поля зрения.

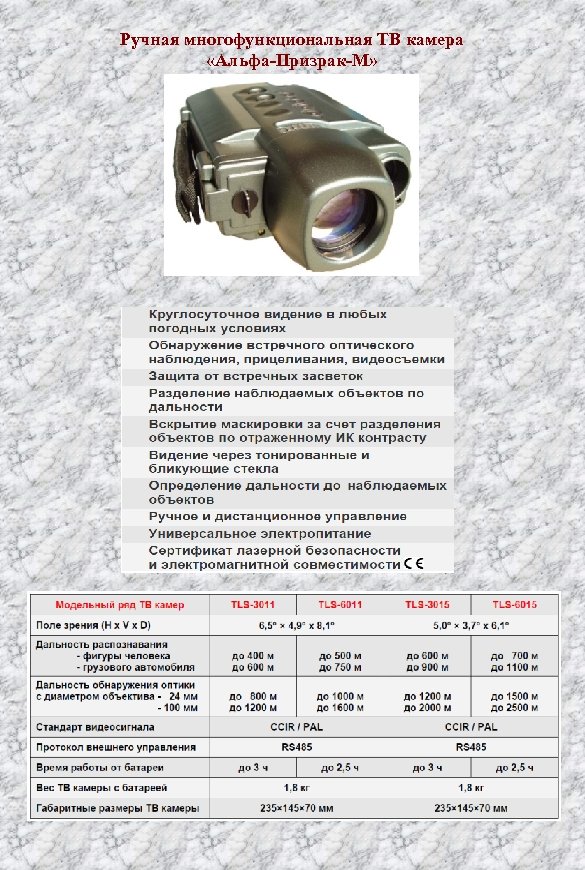

Ручная многофункциональная ТВ камера «Альфа-Призрак-М»

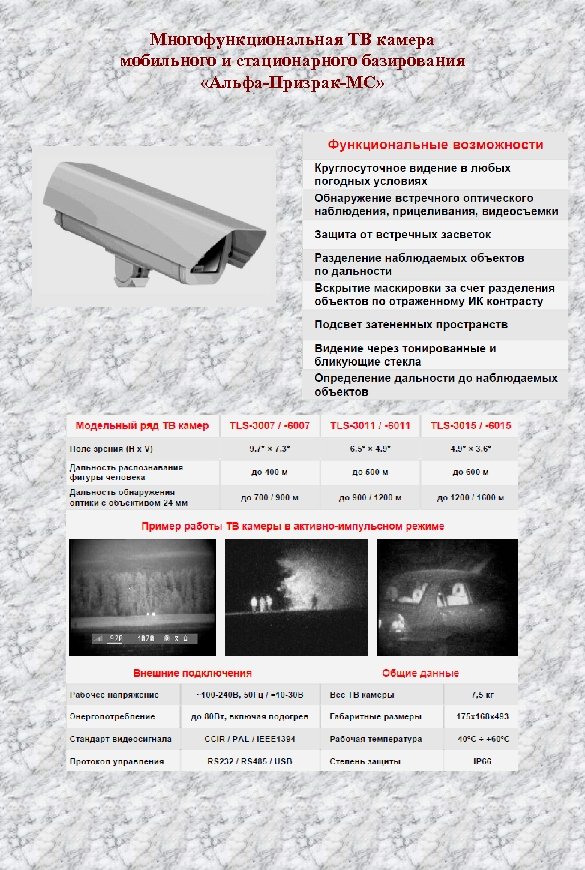

Многофункциональная ТВ камера мобильного и стационарного базирования «Альфа-Призрак-МС»
