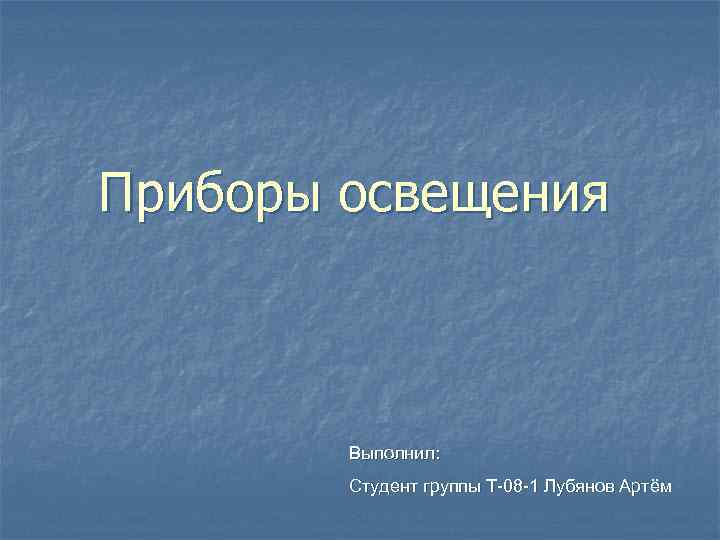

Приборы освещения Выполнил: Студент группы Т-08 -1 Лубянов Артём
Система освещения предназначена для обеспечения движения автомобиля в темное время суток. В нее входит: • Головные фары(блок – фара) • Задние фонари • Фонари освещения заднего номерного знака • Фонари освещения салона и багажного отделения • Лампы освещения моторного отсека и вещевого ящика
Система освещения и световой сигнализации предназначена для освещения дороги, передачи информации о габаритных размерах автомобиля, предполагаемом или же совершаемом маневре, для освещения номерного знака, кабины, салона кузова, контрольноизмерительных приборов, багажника, подкапотного пространства и т. д. От состояния и характеристик световых приборов зависит безопасность движения автомобилей, тем более в темное время суток.

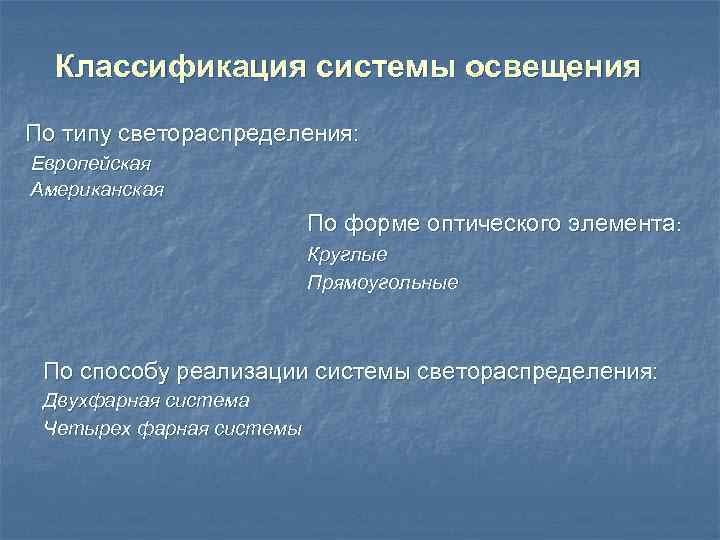

Классификация системы освещения По типу светораспределения: Европейская Американская По форме оптического элемента: Круглые Прямоугольные По способу реализации системы светораспределения: Двухфарная система Четырех фарная системы

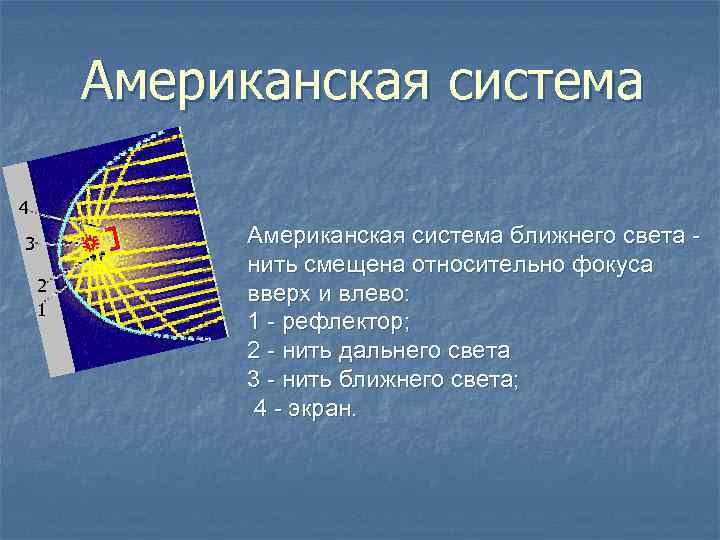

Американская система 4 3 2 1 Американская система ближнего света нить смещена относительно фокуса вверх и влево: 1 - рефлектор; 2 - нить дальнего света 3 - нить ближнего света; 4 - экран.

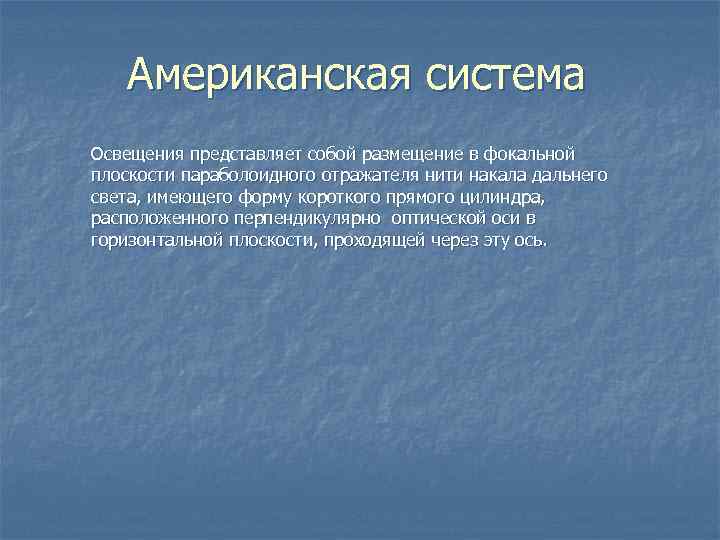

Американская система Освещения представляет собой размещение в фокальной плоскости параболоидного отражателя нити накала дальнего света, имеющего форму короткого прямого цилиндра, расположенного перпендикулярно оптической оси в горизонтальной плоскости, проходящей через эту ось.

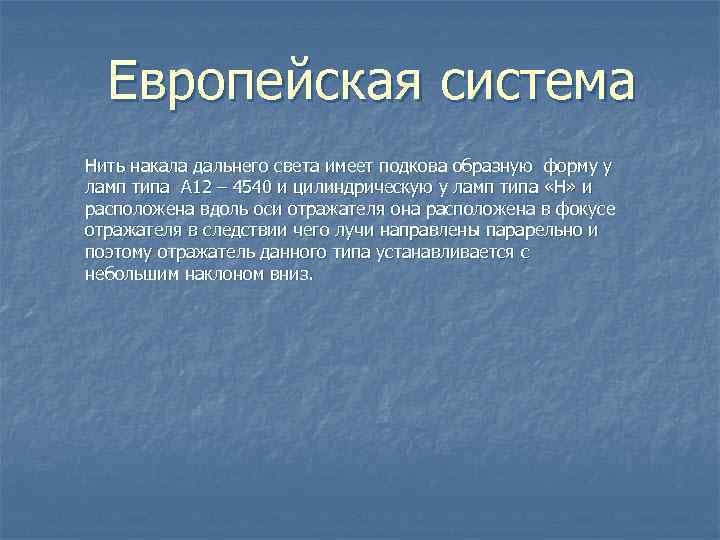

Европейская система Нить накала дальнего света имеет подкова образную форму у ламп типа А 12 – 4540 и цилиндрическую у ламп типа «Н» и расположена вдоль оси отражателя она расположена в фокусе отражателя в следствии чего лучи направлены парарельно и поэтому отражатель данного типа устанавливается с небольшим наклоном вниз.

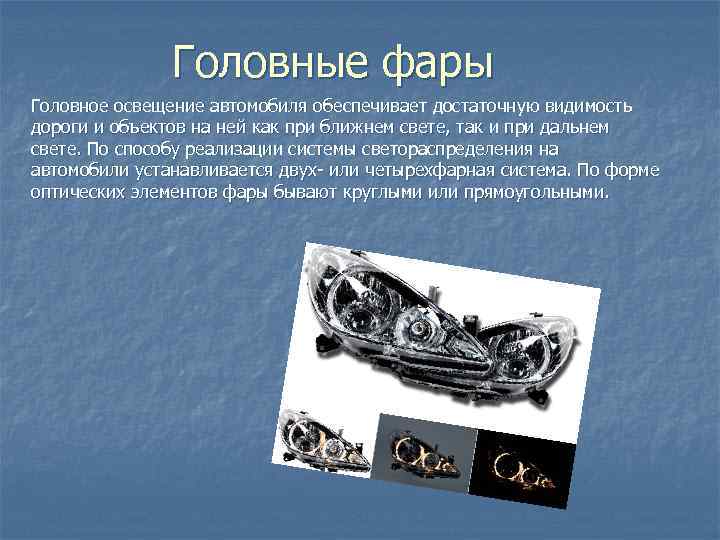

Головные фары Головное освещение автомобиля обеспечивает достаточную видимость дороги и объектов на ней как при ближнем свете, так и при дальнем свете. По способу реализации системы светораспределения на автомобили устанавливается двух- или четырехфарная система. По форме оптических элементов фары бывают круглыми или прямоугольными.
Фары состоят из корпуса и герметизированного полуразборного оптического элемента (рис. ), к которому относится рассеиватель, рефлектор и патрон с двухни-тевой лампой. Оптический элемент закреплен в промежуточном кольце корпуса оптической системы. Вместе с кольцом он с помощью пружины и двух винтов прикреплен к корпусу фары. Винты используют также для регулировки направления луча фары. Сверху фара закрывается декоративным ободком.

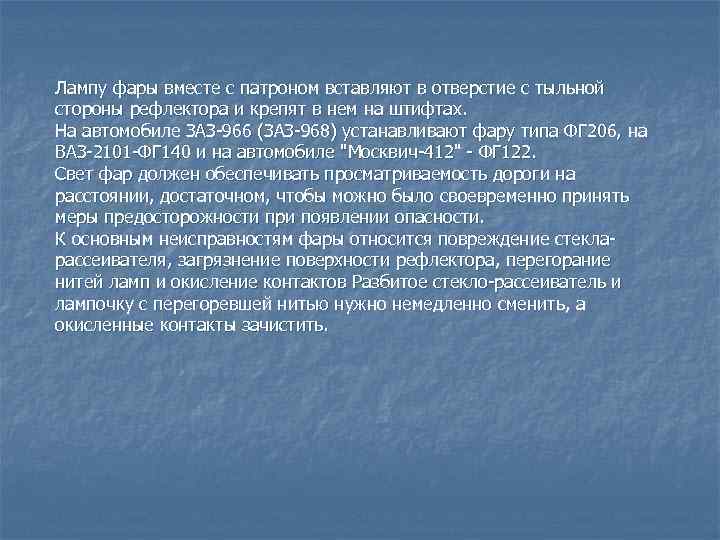

Лампу фары вместе с патроном вставляют в отверстие с тыльной стороны рефлектора и крепят в нем на штифтах. На автомобиле ЗАЗ-966 (ЗАЗ-968) устанавливают фару типа ФГ 206, на ВАЗ-2101 -ФГ 140 и на автомобиле "Москвич-412" - ФГ 122. Свет фар должен обеспечивать просматриваемость дороги на расстоянии, достаточном, чтобы можно было своевременно принять меры предосторожности при появлении опасности. К основным неисправностям фары относится повреждение стекларассеивателя, загрязнение поверхности рефлектора, перегорание нитей ламп и окисление контактов Разбитое стекло-рассеиватель и лампочку с перегоревшей нитью нужно немедленно сменить, а окисленные контакты зачистить.

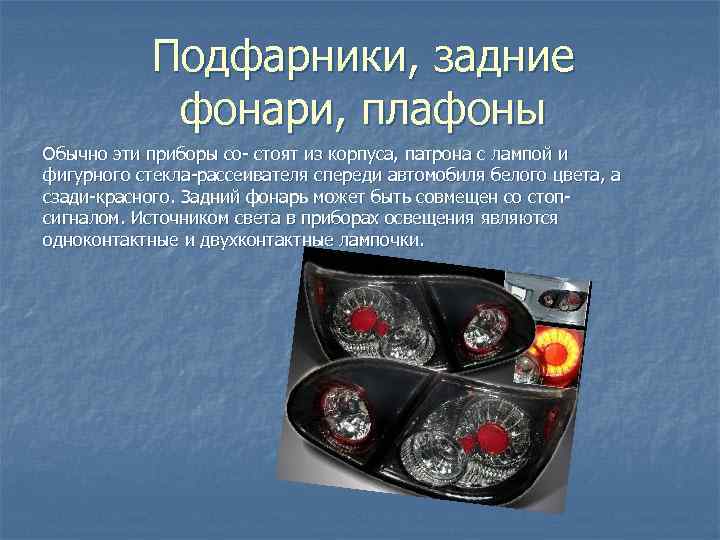

Подфарники, задние фонари, плафоны Обычно эти приборы со- стоят из корпуса, патрона с лампой и фигурного стекла-рассеивателя спереди автомобиля белого цвета, а сзади-красного. Задний фонарь может быть совмещен со стопсигналом. Источником света в приборах освещения являются одноконтактные и двухконтактные лампочки.

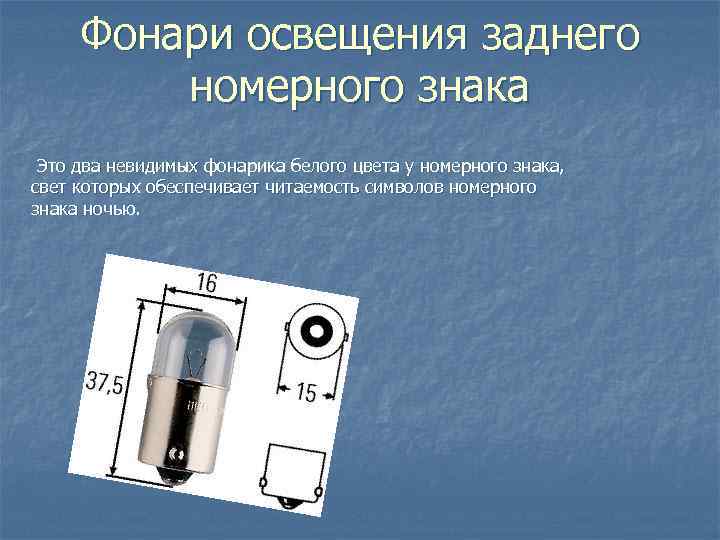

Фонари освещения заднего номерного знака Это два невидимых фонарика белого цвета у номерного знака, свет которых обеспечивает читаемость символов номерного знака ночью.

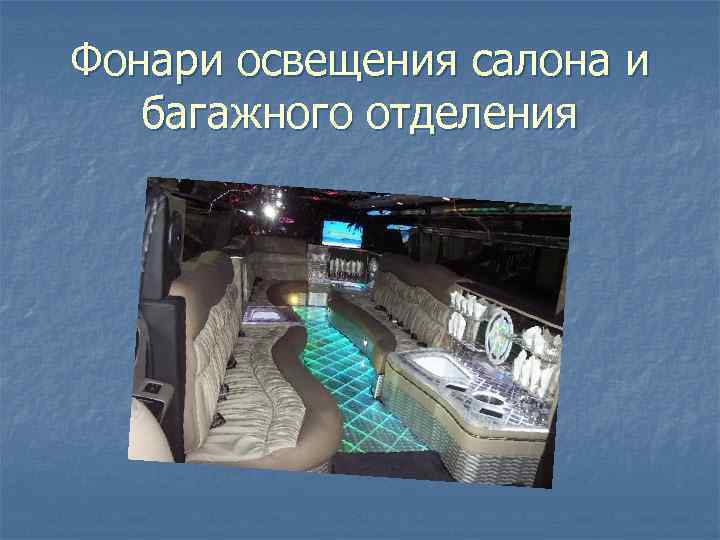

Фонари освещения салона и багажного отделения

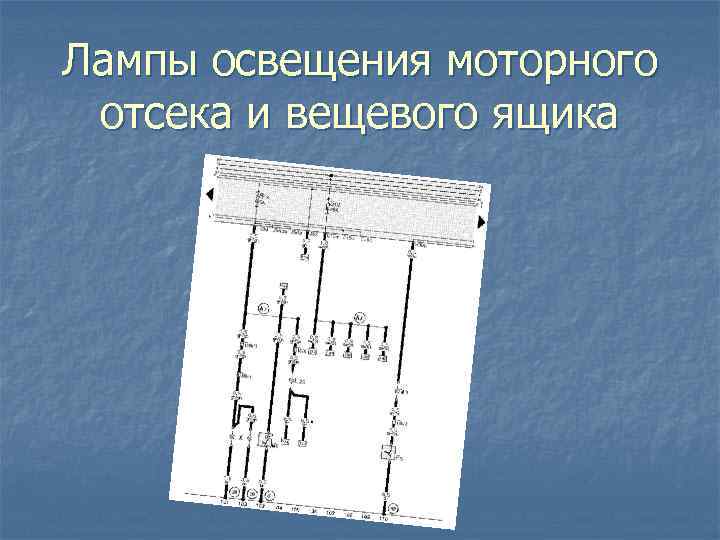

Лампы освещения моторного отсека и вещевого ящика

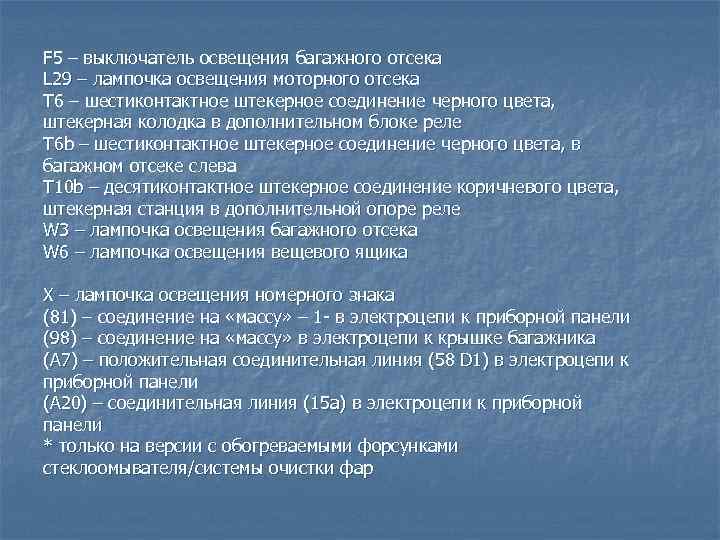

F 5 – выключатель освещения багажного отсека L 29 – лампочка освещения моторного отсека T 6 – шестиконтактное штекерное соединение черного цвета, штекерная колодка в дополнительном блоке реле T 6 b – шестиконтактное штекерное соединение черного цвета, в багажном отсеке слева T 10 b – десятиконтактное штекерное соединение коричневого цвета, штекерная станция в дополнительной опоре реле W 3 – лампочка освещения багажного отсека W 6 – лампочка освещения вещевого ящика X – лампочка освещения номерного знака (81) – соединение на «массу» – 1 - в электроцепи к приборной панели (98) – соединение на «массу» в электроцепи к крышке багажника (A 7) – положительная соединительная линия (58 D 1) в электроцепи к приборной панели (A 20) – соединительная линия (15 а) в электроцепи к приборной панели * только на версии с обогреваемыми форсунками стеклоомывателя/системы очистки фар
