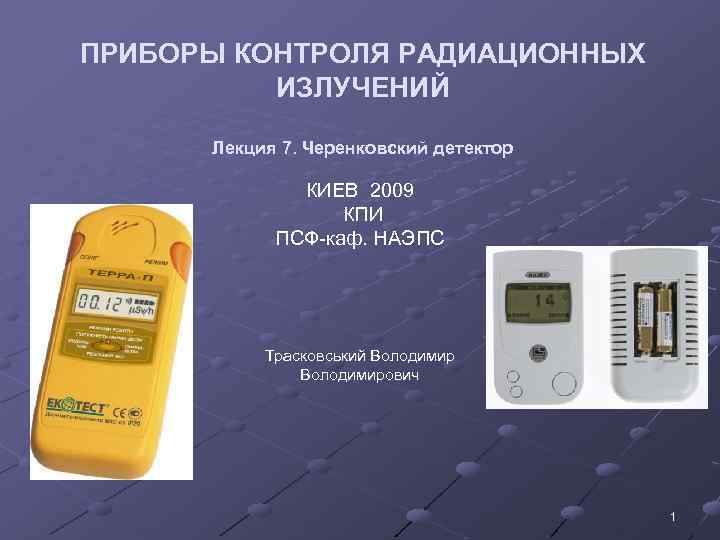

ПРИБОРЫ КОНТРОЛЯ РАДИАЦИОННЫХ ИЗЛУЧЕНИЙ Лекция 7. Черенковский детектор КИЕВ 2009 КПИ ПСФ-каф. НАЭПС Трасковський Володимирович 1

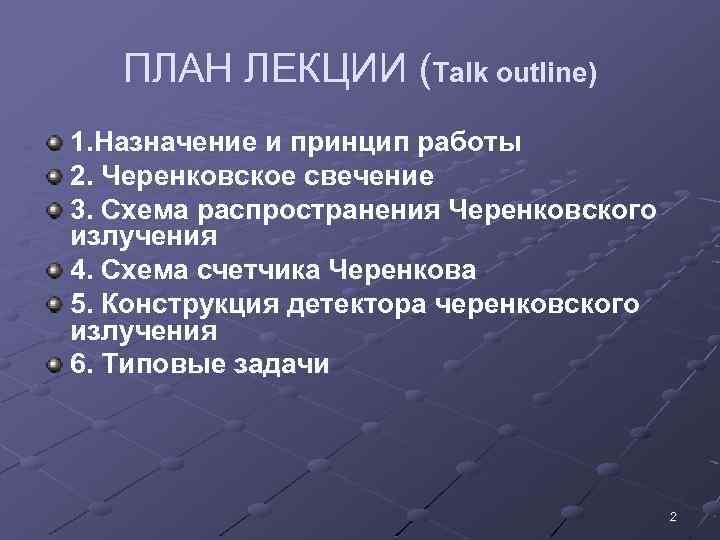

ПЛАН ЛЕКЦИИ (Talk outline) 1. Назначение и принцип работы п 2. Черенковское свечение 3. Схема распространения Черенковского излучения 4. Схема счетчика Черенкова 5. Конструкция детектора черенковского д излучения 6. Типовые задачи 2
1. Назначение и принцип работы п Черенковский счётчик, прибор для регистрации заряженных частиц и γ-квантов, в котором используется излучение Черенкова-Вавилова. Принцип работы этого детектора основан на регистрации излучения, открытого П. А. Черенковым в 1934 г. и возникающего при движении заряженной частицы в прозрачной среде со скоростью v большей скорости света u в этой среде. Поскольку u =с/n, где с - скорость света в вакууме, с=3⋅10^8 м/с, а n – показатель преломления среды, то условие возникновения черенковского излучения имеет вид v > с/n. 3
2. Черенковское свечение является когерентным излучением диполей, образующихся в результате поляризации среды пролетающей заряженной частицей, и возникает при возвращении этих диполей (поляризованных атомов) в исходное неполяризованное состояние. Если частица двигается медленно, то диполи успевают поворачиваться в её направлении. Поляризация среды при этом симметрична относительно координаты частицы. И излучения отдельных диполей при возвращении в исходное состояние гасят друга. При движении частицы со «сверхсветовой» скоростью за счёт запаздывающей реакции диполей они преимущественно ориентируются в направлении движения частицы. Итоговая поляризация оказывается несимметричной относительно местоположения частицы и излучение диполей нескомпенсированным. Такое свечение при движение электронов в воде наблюдается уже при сравнительно низких энергиях, превышающих 0, 26 Мэ. В. 4
3. Схема распространения Черенковского излучения cos α= u/c α макс = arccos (1/n) 5
4. Схема счетчика Черенкова Схема счётчика Черенкова: 1 – цилиндрический радиатор; 2 – фокусирующая линза; 3 – ФЭУ. 6
5. Конструкция детектора черенковского д излучения Детектор черенковского излучения: α− регистрируемая частица, 1 − радиатор, 2 − светопровод, 3 − ФЭУ. 7

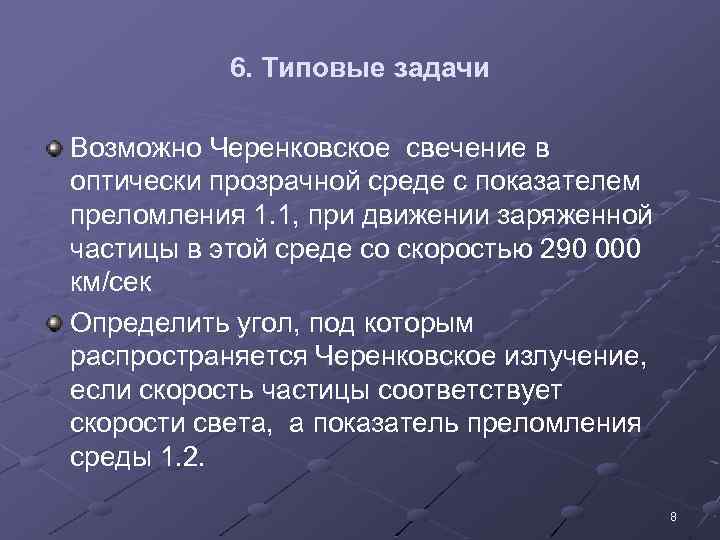

6. Типовые задачи Возможно Черенковское свечение в оптически прозрачной среде с показателем преломления 1. 1, при движении заряженной частицы в этой среде со скоростью 290 000 км/сек Определить угол, под которым распространяется Черенковское излучение, если скорость частицы соответствует скорости света, а показатель преломления среды 1. 2. 8
Дозиметр МКС-05 Дозиметр PD-1503 9
