Приборы электромагнитной системы ВЫПОЛНИЛ: СУББОТИН АЛЕКСАНДР ГРУППА: № 223
Действие приборов электромагнитной системы основано на втягивании железного сердечника в неподвижную ка тушку при прохождении по ней измеряемого тока. Электромагнитные приборы пригодны для измерений как в цепях постоянного, так и в цепях переменного тока. Однако они применяются преимущественно для измерений в цепях переменного тока.

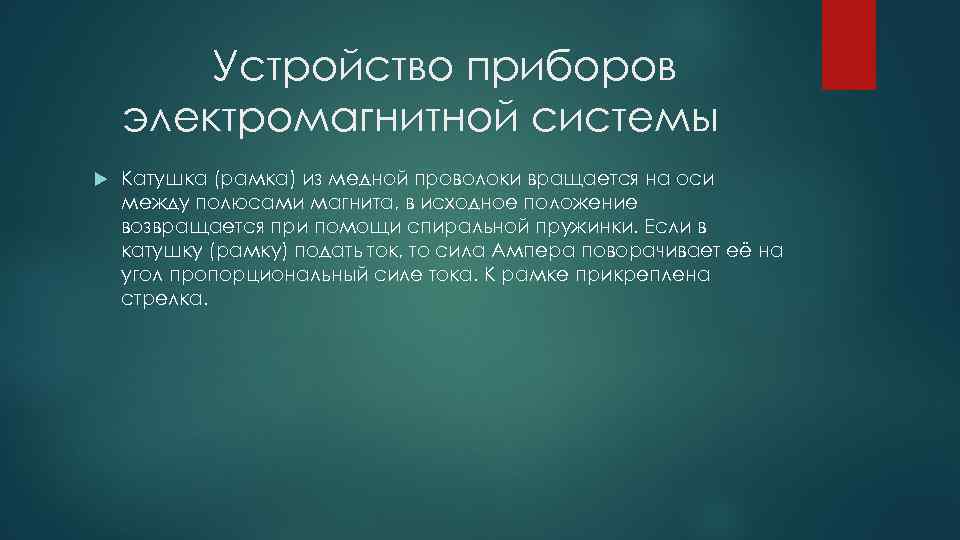

Устройство приборов электромагнитной системы Катушка (рамка) из медной проволоки вращается на оси между полюсами магнита, в исходное положение возвращается при помощи спиральной пружинки. Если в катушку (рамку) подать ток, то сила Ампера поворачивает её на угол пропорциональный силе тока. К рамке прикреплена стрелка.
Достоинство и недостатки Основными достоинствами электромагнитных приборов являются: пригодность для постоянного и переменного то ков, простота конструкции, малая чувствительность к пере грузкам, возможность изготовления для измерения боль ших токов без применения дополнительных устройств и сравнительно невысокая стоимость. К недостаткам этих приборов относятся: неравномерность шкалы, зависимость точности показаний от внешних магнитных полей и сравни тельно малая точность.
Принцип работы приборов этой системы основан на взаимодействии магнитного поля, создаваемого катушкой 1 со стальным сердечником 3, помещенным в поле этой катушки. Электромагнитный измерительный механизм выполняют с плоской (рис. 324, а) или круглой (рис. 324, б) катушкой. В приборах с плоской катушкой сердечник установлен на оси, несущей стрелку. При прохождении тока по катушке 1 сердечник 3 будет намагничиваться и втягиваться в катушку, поворачивая ось и стрелку. Повороту оси препятствует спиральная пружина 2. Когда усилие, создаваемое пружиной, уравновесит усилие, созданное катушкой, подвижная система прибора остановится и стрелка зафиксирует на шкале определенный ток.

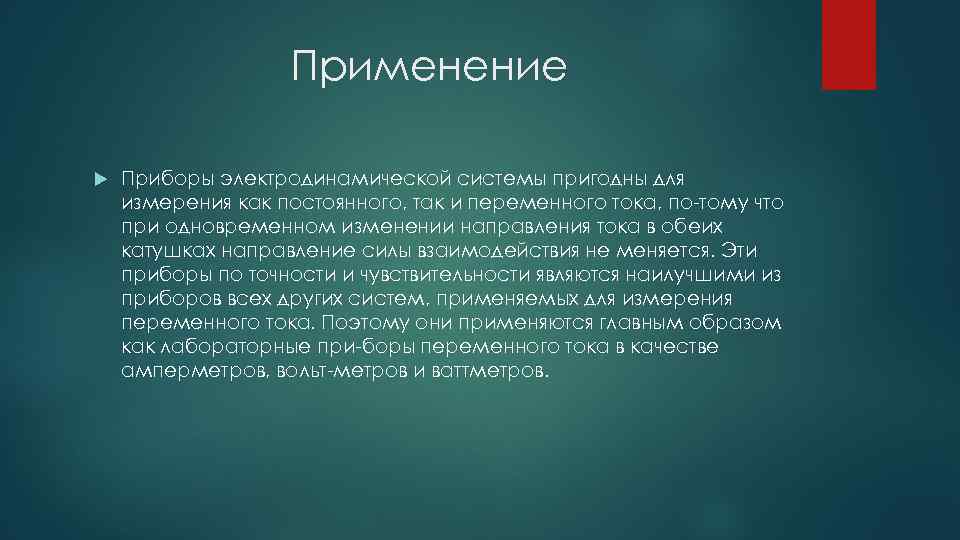

Применение Приборы электродинамической системы пригодны для измерения как постоянного, так и переменного тока, по тому что при одновременном изменении направления тока в обеих катушках направление силы взаимодействия не меняется. Эти приборы по точности и чувствительности являются наилучшими из приборов всех других систем, применяемых для измерения переменного тока. Поэтому они применяются главным образом как лабораторные при боры переменного тока в качестве амперметров, вольт метров и ваттметров.
