Приближенный метод расчета токов КЗ

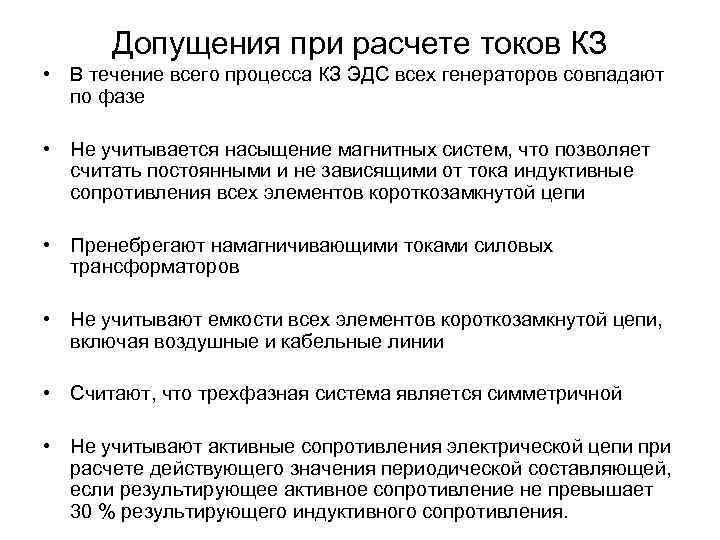

Допущения при расчете токов КЗ • В течение всего процесса КЗ ЭДС всех генераторов совпадают по фазе • Не учитывается насыщение магнитных систем, что позволяет считать постоянными и не зависящими от тока индуктивные сопротивления всех элементов короткозамкнутой цепи • Пренебрегают намагничивающими токами силовых трансформаторов • Не учитывают емкости всех элементов короткозамкнутой цепи, включая воздушные и кабельные линии • Считают, что трехфазная система является симметричной • Не учитывают активные сопротивления электрической цепи при расчете действующего значения периодической составляющей, если результирующее активное сопротивление не превышает 30 % результирующего индуктивного сопротивления.

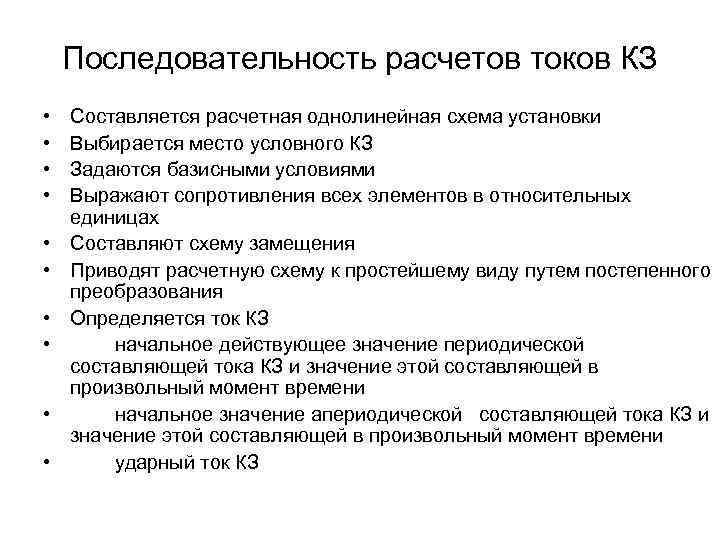

Последовательность расчетов токов КЗ • • • Составляется расчетная однолинейная схема установки Выбирается место условного КЗ Задаются базисными условиями Выражают сопротивления всех элементов в относительных единицах Составляют схему замещения Приводят расчетную схему к простейшему виду путем постепенного преобразования Определяется ток КЗ начальное действующее значение периодической составляющей тока КЗ и значение этой составляющей в произвольный момент времени начальное значение апериодической составляющей тока КЗ и значение этой составляющей в произвольный момент времени ударный ток КЗ

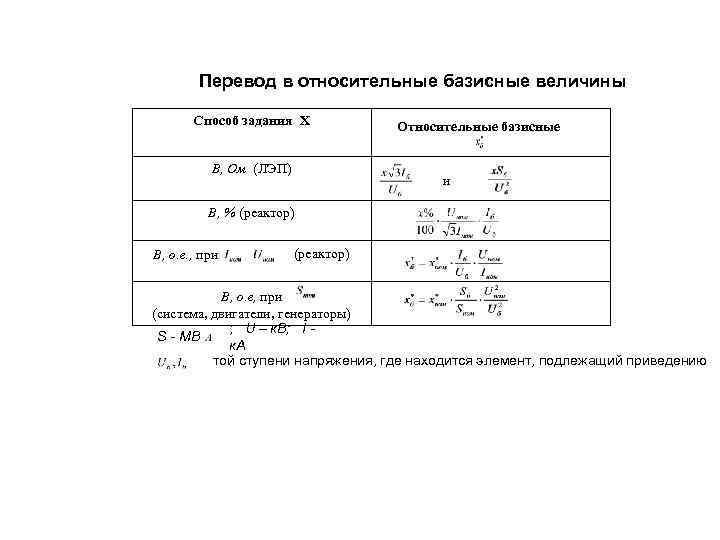

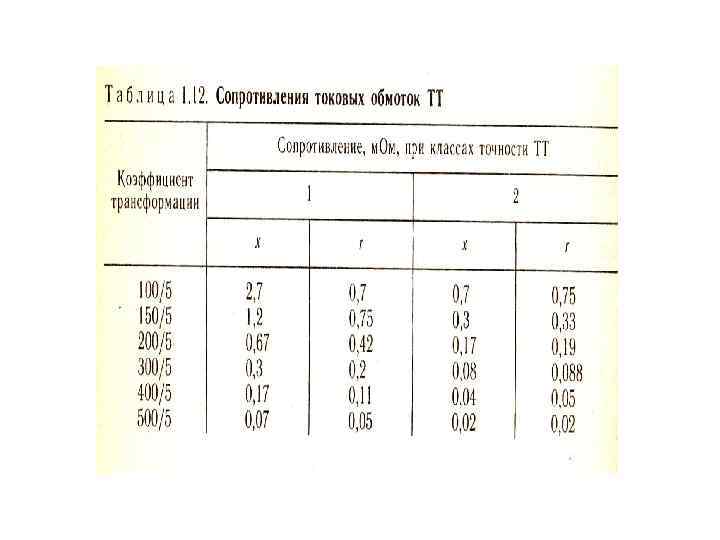

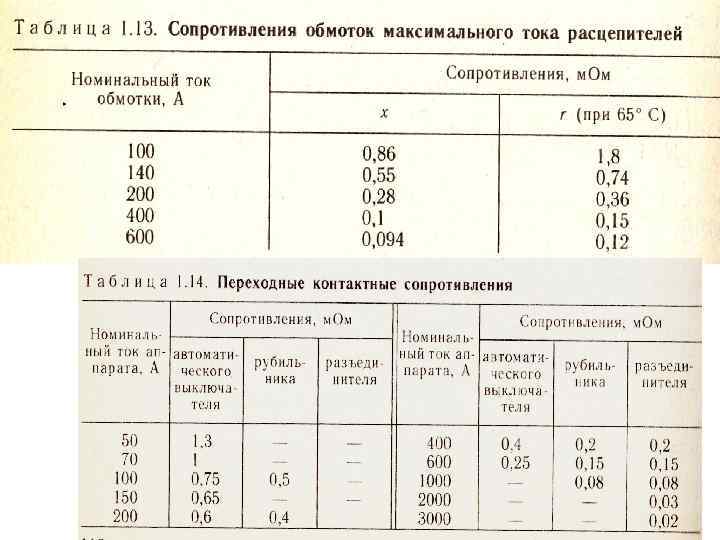

Перевод в относительные базисные величины Способ задания Х В, Ом (ЛЭП) Относительные базисные и В, % (реактор) В, о. е. , при (реактор) В, о. е, при (система, двигатели, генераторы) ; U – к. В; I S - МВ к. А той ступени напряжения, где находится элемент, подлежащий приведению.

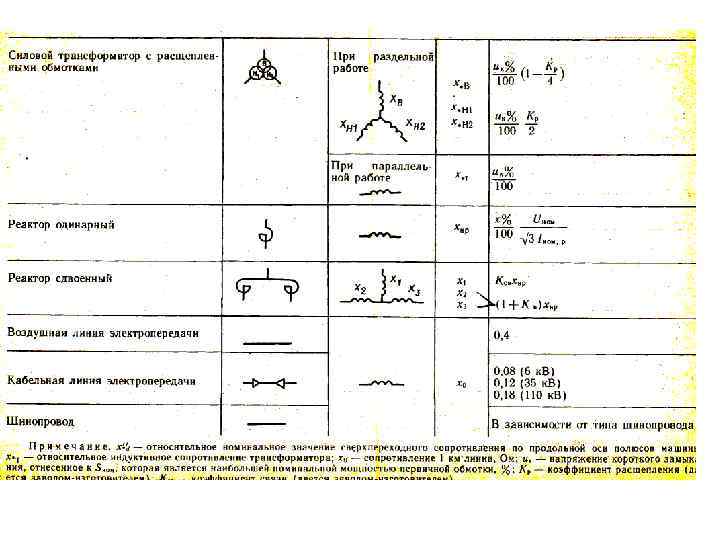

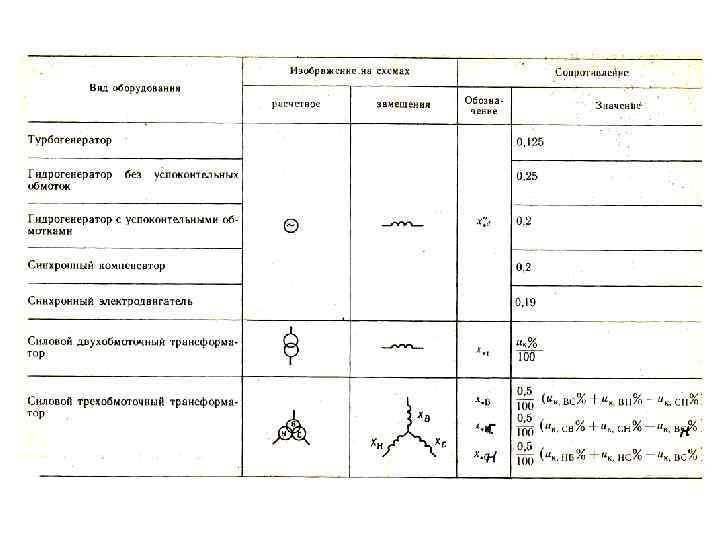

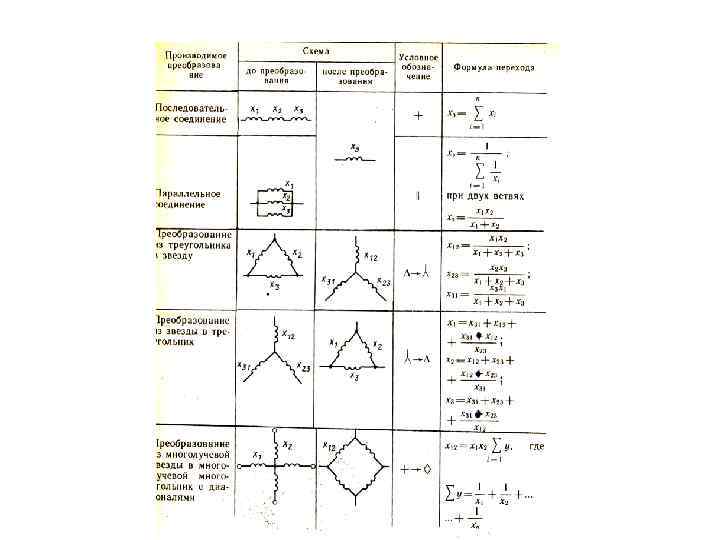

Преобразование схемы замещения 1. Точки приложения ЭДС можно объединить, заменяя ЭДС источников эквивалентной ЭДС при условиях: Источники однотипные и сопротивления до общей точки одинак. сопротивления соединяются параллельно) Если соблюдается равенство -2, 5 Если объединенных ветве 3 2. Можно пренебречь источниками, если одновременно соблюдаются условия: 3. 4. Нельзя объединять источники конечной и бесконечной мощности Схемы замещения преобразуются соответственно таблице.

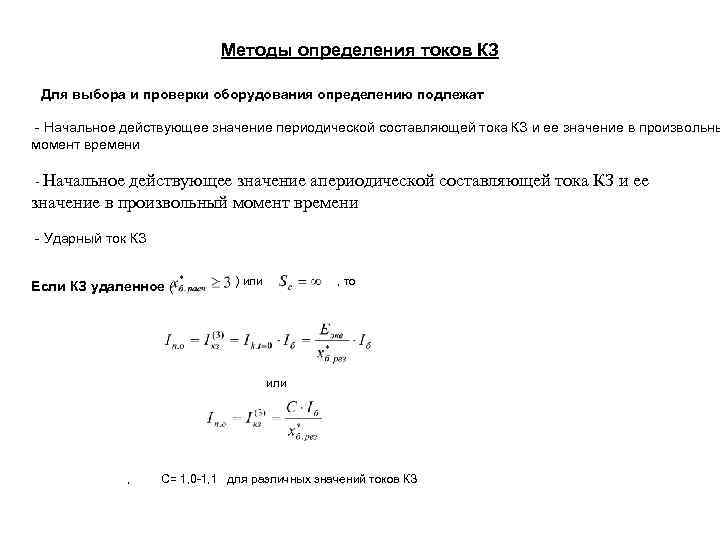

Методы определения токов КЗ Для выбора и проверки оборудования определению подлежат - Начальное действующее значение периодической составляющей тока КЗ и ее значение в произвольны момент времени - Начальное действующее значение апериодической составляющей тока КЗ и ее значение в произвольный момент времени - Ударный ток КЗ Если КЗ удаленное ( ) или , то или , C= 1, 0 -1, 1 для различных значений токов КЗ

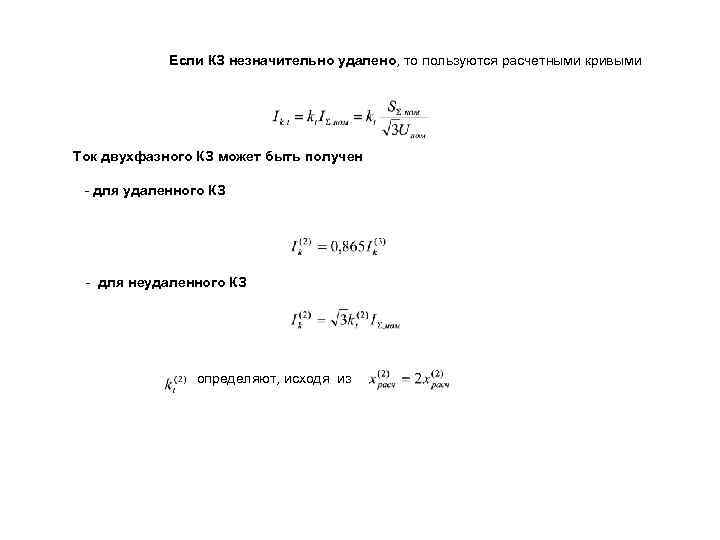

Если КЗ незначительно удалено, то пользуются расчетными кривыми Ток двухфазного КЗ может быть получен - для удаленного КЗ - для неудаленного КЗ определяют, исходя из
